一种铝蜂窝芯拉伸装置_CN209424309U

2 .根据权利要求1所述的铝蜂窝芯拉伸装置，其特征在于，所述第一上固定板固定在固 定底座的上部位置处，第一下固定板固定在固定底座的下部位置处。
3 .根据权利要求1所述的铝蜂窝芯拉伸装置，其特征在于，所述第二上固定板和第二下 固定板之间通过圆孔连接有第二尖头插销。
4 .根据权利要求1所述的铝蜂窝芯拉伸装置，其特征在于，所述第二上移动板和第二下 移动板通过连接孔连接第二移动尖头插销。
体平台一侧设有固定底座，第一上固定板和第一 下固定板中部均设有圆孔，第一上固定板和第一 下固定板之间通过圆孔连接有第一尖头插销，尖 头插销的尺寸根据蜂窝孔径进行更换，尖头插销 尺 寸 小 于 蜂 窝 孔 径 ，尖 头 插 销之 间 间 距 为 5 20cm ，间距根据需 要可以自 动调节 ，蜂窝孔径越 小 ，间 距越短 ，固定底座中部设置有第二固定板 组 ，能够一次拉开宽度为3米的 铝蜂窝 ，能够一次 拉开两张宽度为1 .5米以内的铝蜂窝，能够一次 拉开三张宽度为1米以 内的 铝蜂窝 ，铝蜂窝芯的 拉伸速度能够达到3-4米每分钟，能够用于难拉 的厚壁铝蜂窝芯或者微孔铝蜂窝芯，极大地提高 了铝蜂窝芯的 拉 伸效率 ，能 够减 少工人工作量 ，
说 明 书
1/4 页
一种铝蜂窝芯拉伸装置
技术领域 [0001] 本实用新型涉及铝蜂窝技术领域，具体是一种铝蜂窝芯拉伸装置。
背景技术 [0002] 蜂窝芯材是一种低密度蜂窝状材料，用作夹层结构的芯材。可以使用500多种不同 的材料制造，主要的蜂窝芯材材料有铝合金、用树脂浸渍的玻璃纤维织物、芳族纤维纸、牛 皮纸 、石墨纤维 和凯夫拉纤维等 ，树脂含量 约50％ 。蜂窝孔有多 种不同 形状 ，如六边形 、矩 形 、增强形等。其性能取决 于材料 、孔格形状 和尺寸等 ，各向 异性 ，正六边形蜂窝芯材沿L方 向的 剪 切强 度约为W方向的 两倍。主要 用作飞机雷达罩 、天线罩 、飞机地板、方向舵等 ，蜂窝 芯材在进行使用前需要进行拉伸，将蜂窝芯材拉开，现有技术中，传统的蜂窝芯材的拉伸过 程大多需要人工进行操作，拉伸的速度非常慢，拉伸效率很低，针对上述问题，特设计本实 用新型加以解决。
(72)发明人 廖作桂 林发宙 韩天娇
(51)Int .Cl . B21C 1/18(2006 .01)

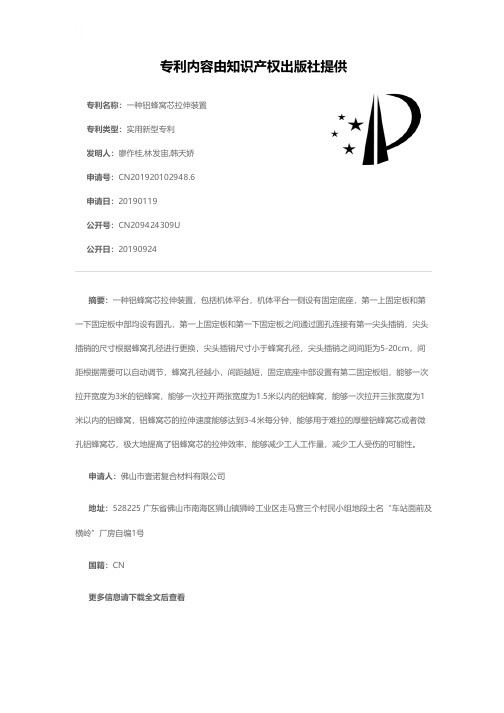

(10)授权公告号 CN 209424309 U (45)授权公告日 2019.09.24
( 54 )实用新型名称 一种铝蜂窝芯拉伸装置
( 57 )摘要 一种铝蜂窝芯拉伸装置，包括机体平台 ，机
权利要求书1页 说明书4页 附图1页
CN 209424309 U
CN 209424309 U
权 利 要 求 书
1/1 页
1 .一种铝蜂窝芯拉伸装置，包括机体平台，机体平台一侧设有固定底座，其特征在于， 机体平台 另一 侧设有滑轨 ，滑轨通过滑块连接移动底座 ，固定底座外 侧设置有第一固定板 组 ，第一固定板组包括第一上固定板和第一下固定板 ，第一上固定板和第一下固定板中部 均设有圆孔 ，第一上固定板 和第一下固定板之间通过圆孔连接有第一尖头插销 ，固定底座 中部设置有第二固定板组 ，第二固定板组包括第二上固定板和第二下固定板 ，第二上固定 板和第二下固定板中部均设有圆孔 ，第二上固定板固定在固定底座的上部位置处 ，第二下 固定板固定在固定底座的下部位置处 ，固定底座外侧设置有第三固定板组 ，第三固定板组 包括第三上固定板 和第三下固定板 ，第三上固定板 和第三下固定板中部均设有圆孔 ，第三 上固定板和第三下固定板之间通过圆孔连接有第三尖头插销，第三上固定板固定在固定底 座的上部位置处 ，第三下固定板固定在固定底座的下部位置处 ，移动底座上分别设有第一 移动板组 、第二移动板组 和第三移动板组 ，第一移动板组包括第一上移动板和第一下移动 板 ，第二移动板组包括第二上移动板 和第二下移动板 ，第三移动板组包括第三上移动板 和 第三下移动板，第一上移动板、第一下移动板、第二上移动板、第二下移动板、第三上移动板 和第三下移动板上均设有连接孔，第一上移动板和第一下移动板通过连接孔连接第一移动 尖头插销，第三上移动板和第三下移动板通过连接孔连接第三移动尖头插销。
实用新型内容 [0003] 本实用新型的目的在于提供一种铝蜂窝芯拉伸装置，以解决上述背景技术中提出 的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案： [0005] 一种铝蜂窝芯拉伸装置，包括机体平台，机体平台一侧设有固定底座，机体平台另 一侧设有滑轨，滑轨通过滑块连接移动底座，固定底座外侧设置有第一固定板组，第一固定 板组包括第一上固定板 和第一下固定板 ，第一上固定板 和第一下固定板中部均设有圆孔 ， 第一上固定板和第一下固定板之间通过圆孔连接有第一尖头插销，固定底座中部设置有第 二固定板组 ，第二固定板组包括第二上固定板和第二下固定板 ，第二上固定板和第二下固 定板中部均设有圆孔 ，第二上固定板固定在固定底座的上部位置处 ，第二下固定板固定在 固定底座的下部位置处 ，固定底座外侧设置有第三固定板组 ，第三固定板组包括第三上固 定板 和第三下固定板 ，第三上固定板 和第三下固定板中部均设有圆孔 ，第三上固定板 和第 三下固定板之间通过圆孔连接有第三尖头插销，第三上固定板固定在固定底座的上部位置 处，第三下固定板固定在固定底座的下部位置处，移动底座上分别设有第一移动板组、第二 移动板组 和第三移动板组 ，第一移动板组包括第一上移动板和第一下移动板 ，第二移动板 组包括第二上移动板和第二下移动板，第三移动板组包括第三上移动板和第三下移动板， 第一上移动板、第一下移动板、第二上移动板、第二下移动板、第三上移动板和第三下移动 板上均设有连接孔 ，第一上移动板 和第一下移动板通过连接孔连接第一移动尖头插销 ，第 三上移动板和第三下移动板通过连接孔连接第三移动尖头插销。 [0006] 作为本实用新型进一步的方案：所述第一上固定板固定在固定底座的上部位置 处，第一下固定板固定在固定底座的下部位置处。 [0007] 作为本实用新型进一步的方案：所述第二上固定板和第二下固定板之间通过圆孔 连接有第二尖头插销。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920102948 .6
(22)申请日 2019 .01 .19
(73)专利权人 佛山市壹诺复合材料有限公司 地址 528225 广东省佛山市南海区狮山镇 狮岭工业区走马营三个村民小组地段 土名“车站面前及横岭”厂房自编1号
5 .根据权利要求1所述的铝蜂窝芯拉伸装置，其特征在于，所述连接孔设于第一上移动 板、第一下移动板、第二上移动板、第二下移动板、第三上移动板和第三下移动板中部。
6 .根据权利要求1所述的铝蜂窝芯拉伸装置，其特征在于，所述第一尖头插销、第二尖 头插销、第三尖头插销、第一移动尖头插销、第二移动尖头插销和第三移动尖头插销的尺寸 根据蜂窝孔径进行选择，尖头插销的尺寸小于蜂窝孔径，尖头插销之间间距为5-20cm。
