TW3000微机给水控制器品牌：伟普产地：沈阳价格：详细介绍：感谢您选购TW系列产品!不用不知道,一用随心所欲!J 真方便太可靠了,不满意就退货,随时接受您的建议!TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：u 在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。
u 设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。
在高层供水及特殊场合，能给您带来方便。
u 电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。
u 型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。
u 报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。
u 密码控制定时停机，在特殊问题的处理上能给您带来方便。
u 可编程三段时控起停(三起三停)，分时段变压（六段压力值）(T选项)u 具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。
产品选购指南：1．一用一补型：TW3000 124 /T 二台软起2．一用二补型：TW3000 136 /T 三台软起3．一用三补型：TW3000 148 /T 四台软起4．锅炉补水型：TW3000 123 /T 带泄流阀输出5．一用一备型：TW 2000 /T 通用型6．上下限报警型7．锅炉循环泵压差控制型8．空调冷却塔温差控制型9．一用一备型：TW 2000 /T 通用型10．汉字液晶迷你型：TW3000A 通用型11．特殊订做型：TW3000 ABC /T开孔尺寸：宽152mm×高76mm最大尺寸：TW2000宽160mm×高80mm×深80mm TW3000宽160mm×高80mm×深85mm伟星电子微机恒压给水控制器键盘操作说明：¨当上电后面板显示［HHH 00］，此为开机延时正计数状态。

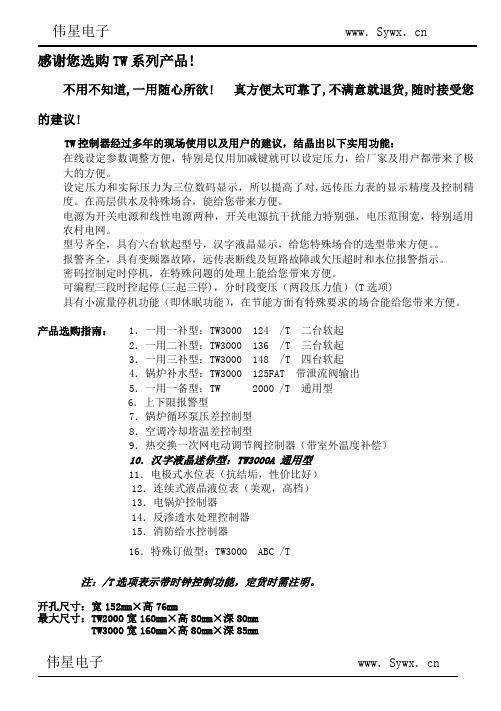

伟星电子 www．Sywx．cn感谢您选购TW系列产品!不用不知道,一用随心所欲!真方便太可靠了,不满意就退货,随时接受您的建议!TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。
设定压力和实际压力为三位数码显示，所以提高了对,远传压力表的显示精度及控制精度。
在高层供水及特殊场合，能给您带来方便。
电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。
型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。
报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。
密码控制定时停机，在特殊问题的处理上能给您带来方便。
可编程三段时控起停(三起三停)，分时段变压（两段压力值）(T选项)具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。
产品选购指南：1．一用一补型：TW3000 124 /T 二台软起2．一用二补型：TW3000 136 /T 三台软起3．一用三补型：TW3000 148 /T 四台软起4．锅炉补水型：TW3000 125FAT 带泄流阀输出5．一用一备型：TW 2000 /T 通用型6．上下限报警型7．锅炉循环泵压差控制型8．空调冷却塔温差控制型9．热交换一次网电动调节阀控制器（带室外温度补偿）10．汉字液晶迷你型：TW3000A 通用型11．电极式水位表（抗结垢，性价比好）12．连续式液晶液位表（美观，高档）13．电锅炉控制器14．反渗透水处理控制器15．消防给水控制器16．特殊订做型：TW3000 ABC /T注：/T选项表示带时钟控制功能，定货时需注明。
开孔尺寸：宽152mm×高76mm最大尺寸：TW2000宽160mm×高80mm×深80mmTW3000宽160mm×高80mm×深85mm伟星电子 www．Sywx．cn键盘操作说明：．当上电后面板显示［HHH 00］，此为开机延时正计数状态。
微机给水控制器wt一3型说明书摘要：一、微机给水控制器wt 一3 型说明书概述二、主要技术参数三、系统组成与工作原理四、安装与使用五、维护与故障排除六、结论正文：一、微机给水控制器wt 一3 型说明书概述微机给水控制器wt 一3 型是一种新型的给水设备，它采用微机控制技术，能够实现自动化、智能化的供水管理。
本说明书旨在详细介绍wt 一3 型微机给水控制器的性能特点、技术参数、系统组成、工作原理、安装与使用以及维护与故障排除等方面的内容，以方便用户更好地理解和使用该设备。
二、主要技术参数wt 一3 型微机给水控制器的主要技术参数如下：1.控制范围：0-3200m/h2.控制精度：±1%3.功耗：≤100W4.供电电压：AC220V/50Hz5.环境温度：-10℃-40℃6.相对湿度：≤85%三、系统组成与工作原理wt 一3 型微机给水控制器由微机控制单元、变频器、压力传感器、流量传感器等部分组成。
其工作原理如下：1.微机控制单元：根据设定的压力和流量参数，对变频器进行控制，实现水泵的自动调节。
2.变频器：根据微机控制单元的信号，调整水泵的转速，实现流量和压力的控制。
3.压力传感器：实时监测供水压力，将压力信号转换为电信号，送微机控制单元。
4.流量传感器：实时监测供水流量，将流量信号转换为电信号，送微机控制单元。
四、安装与使用1.安装：根据设备结构和安装图纸进行安装，确保设备安装在稳固的基础上，并做好防护措施。
2.使用：接通电源，打开控制柜门，根据需求设定压力和流量参数，启动设备，观察供水情况，如有异常，请及时排查。
五、维护与故障排除1.维护：定期检查设备运行状况，保持设备清洁，及时更换易损件，确保设备正常运行。
2.故障排除：如设备出现故障，请根据故障现象进行排查，必要时联系售后服务人员进行处理。
六、结论wt 一3 型微机给水控制器具有控制精度高、能耗低、安装维护简便等优点，是一款理想的给水设备。
HW3000/123C控制器说明书发布日期：2011-04-14 浏览次数：1105v\:* {behavior:url(#default#VML);}o\:* {behavior:url(#default#VML);}w\:* {behavior:url(#default#VML);}.shape {behavior:一、简介HW3000/123C是压差控制与PID调节兼容型微机恒压给水控制器，采用单片机控制，使调节速度更快，控制更精确，超调量更小，更加人性化。
适用于各种规模给水系统，使用灵活方便。
控制器内部同时使用软件看门狗与硬件看门狗，使控制更可靠。
输出继电器采用抗干扰措施，使抗干扰能力更强。
有时钟功能的控制器(HW3000/123CT)断电状态时钟可连续工作48小时，能适用于大部分给水环境。
二、特点：1、面板表卡式安装，安装使用方便；2、各种型号使用统一外形尺寸，更换方便；3、在线设定参数调整方便；4、采用数字PID调节，控制精确；5、软件引入容错概念和抗干扰算法，输出继电器采用压敏电阻保护，抗干扰能力特别强；6、可设定上限保护压力，防止超压，有泄流阀可选功能；7、可设定（0～5V）或（4～20mA）输入；8、可补偿传感器误差；9、锅炉动静压补水；10、设定压力和实际压力显示；11、有变频器故障，欠压超时和低水位报警指示；12、密码锁定设定参数；13、内部采用开关电源供电，电压适应范围宽；14、30分钟低频运行自动转入休眠状态；启动给水系统，按显示参数项目。
按键可加减参数项目，按按显示参数内容值。
按键可加减该参数，按料，按闪烁，按压力，按键切换。
六、仪表接线端子图：接线说明：1、公共端G与其余公共端不允许共地；2、端子10～12应使用屏蔽线；3、端子CT1~CT4对应公共端CM2，为高阻输入端，节点短接有效，严禁接入电源信号启动控制器。
按键进入编程状态。
显示密码输入，输入密码后按键，密码正确进入编程状态，错误则返回。
HW3000/123C控制器说明书发布日期：2011-04-14 浏览次数：1105v\:* {behavior:url(#default#VML);}o\:* {behavior:url(#default#VML);}w\:* {behavior:url(#default#VML);}.shape {behavior:一、简介HW3000/123C是压差控制与PID调节兼容型微机恒压给水控制器，采用单片机控制，使调节速度更快，控制更精确，超调量更小，更加人性化。
适用于各种规模给水系统，使用灵活方便。
控制器内部同时使用软件看门狗与硬件看门狗，使控制更可靠。
输出继电器采用抗干扰措施，使抗干扰能力更强。
有时钟功能的控制器(HW3000/123CT)断电状态时钟可连续工作48小时，能适用于大部分给水环境。
二、特点：1、面板表卡式安装，安装使用方便；2、各种型号使用统一外形尺寸，更换方便；3、在线设定参数调整方便；4、采用数字PID调节，控制精确；5、软件引入容错概念和抗干扰算法，输出继电器采用压敏电阻保护，抗干扰能力特别强；6、可设定上限保护压力，防止超压，有泄流阀可选功能；7、可设定（0～5V）或（4～20mA）输入；8、可补偿传感器误差；9、锅炉动静压补水；10、设定压力和实际压力显示；11、有变频器故障，欠压超时和低水位报警指示；12、密码锁定设定参数；13、内部采用开关电源供电，电压适应范围宽；14、30分钟低频运行自动转入休眠状态；15、3位数码显示，设定压力上限2.2 Mp；16、有在线手动调节给定压力功能；17、3组出厂参数随意选择，用户参数保存与调用；18、PID 比例系数可调，适应范围更宽。
三、结构：开孔尺寸：宽150.5mm×高75.5mm最大尺寸：宽160×高80×深95mm安装方法：插入式安装环境：无水滴、蒸汽、腐蚀、易燃、灰尘、金属微粒场所使用温度：0℃～40℃存储温度：-10℃～45℃相对湿度：20～90RH使用电压：AC100V～AC250V功耗：2W四、HW3000微机给水控制器外观示意图如下：五、可显示项目说明可显示项目项目说明D ATA1D ATA2 HYXXX开机延时倒计数，记到0启动给水系统，按键进入编程状态XXX XXX 实际压力和设定压力，当Hz灯亮时显示实际压力和频率；定时停机时为时钟显示（有时钟功能的型号）F XXX显示参数项目。
伟星3000控制器说明书
1.产品概述
伟星3000控制器是一种可编程的控制设备，具有多种输入输出接口，可与各种传感器、执行器等设备进行连接。
它采用先进的微处理器技术，具备高速、高精度的控制能力，可满足各种复杂的控制需求。
2.安装方法
在安装伟星3000控制器之前，用户需要确保设备的工作环境符合要求，包括供电稳定、温度适宜等。
接下来，用户可以按照以下步骤进行安装：
将控制器固定在合适的位置，确保设备牢固可靠。
连接电源和地线，确保供电正常。
将需要控制的设备与控制器进行连接，确保接触良好。
3.操作步骤
伟星3000控制器的操作相对简单，用户只需按照以下步骤进行操作：
打开电源，确保控制器正常启动。
进入控制器的操作界面，可以通过显示屏、按键等方式进行。
根据实际需求，设置控制器的参数，包括输入输出设置、控制逻辑设置等。
启动控制器，观察设备的运行情况，并根据需要进行调整。
4.注意事项
在使用伟星3000控制器时，用户需要注意以下事项：
请确保设备的电源稳定，避免电压过高或过低对控制器造成损坏。
在操作控制器时，请遵循相关安全规定，确保人身安全。
如需更改控制器的参数，请谨慎操作，避免设置错误导致设备故障。
总结：
伟星3000控制器是一款功能强大、易于操作的控制设备，适用于各种工业自动化应用。
本说明书提供了详细的安装方法和操作步骤，希望能够帮助用户正确使用该设备。
如有更多疑问，请参考附带的用户手册或联系厂家技术支持。

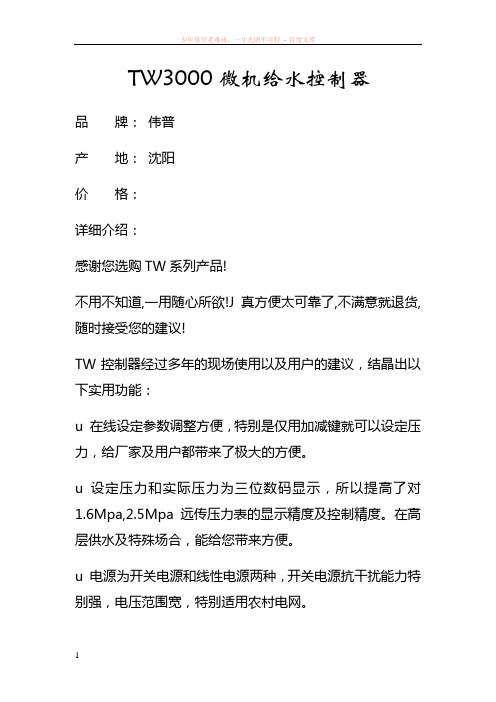

TW3000微机给水控制器
品牌：伟普
产地：沈阳
价格：
详细介绍：
感谢您选购TW系列产品!
不用不知道,一用随心所欲!J 真方便太可靠了,不满意就退货,随时接受您的建议!
TW控制器经过多年的现场使用以及用户的建议，结晶出以下实用功能：
u 在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。
u 设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。
在高层供水及特殊场合，能给您带来方便。
u 电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。
u 型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。
u 报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。
u 密码控制定时停机，在特殊问题的处理上能给您带来方便。
u 可编程三段时控起停(三起三停)，分时段变压（六段压力值）(T选项)
u 具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。
产品选购指南：1．一用一补型：TW3000 124 /T 二台软起
2．一用二补型：TW3000 136 /T 三台软起
3．一用三补型：TW3000 148 /T 四台软起
4．锅炉补水型：TW3000 123 /T 带泄流阀输出
5．一用一备型：TW 2000 /T 通用型
6．上下限报警型
7．锅炉循环泵压差控制型
8．空调冷却塔温差控制型
9．一用一备型：TW 2000 /T 通用型
10．汉字液晶迷你型：TW3000A 通用型
11．特殊订做型：TW3000 ABC /T
开孔尺寸：宽152mm×高76mm
最大尺寸：TW2000宽160mm×高80mm×深80mm
TW3000宽160mm×高80mm×深85mm
伟星电子微机恒压给水控制器
键盘操作说明：
¨当上电后面板显示［HHH 00］，此为开机延时正计数状态。
在没到[HHH 10]之前按设定键进入编程状态，显示［F 00］，可以更改所有参数，在线状态下，按编程键2秒后可进入编程状态，但此时只可以查看※项参数，不可以更改。
¨读取/设定参数资料依下列步骤：（见图五）
1.正常工作时，按□键Hz灯亮，［DATA1］项此时显示变频器频率。
再按□键，返回原显示。
2.欠压报警时，按▲键则清除报警。
可显示项目项目说明
HH xx 开机延时正记数，按设定键进入编程状态
xx xx 设定压力和实际压力。
当Hz频率灯亮时，显示实际压力和频率。
定时停时为时钟显示
F xx 显示参数项目。
按▲或▼键可加减参数项目，按□键可显示该项的内容，即下项。
D xx 显示参数内容值。
按▲或▼键可加减该参数，按□键可储存更改的资料。
xx E0 CT1接通停机显示
xx E1 为压力表故障或超时欠压指示。
此状态可按▲键清除报警。
xx E2 为压力表断线（F07=0）或输入信号<3.8 mA(F07=1),此功能对诊断特别实用。
xx E3 系统参数故障，请执行参数初始化（F19项）
xx E4 休眠停机指示
M1.2.3.4 分别为电机工作指示,绿色为变频泵，红色为工频泵。
LW 低水位指示，既CT2与COM2短接时，灯亮并停机。
Hz 频率指示，显示频率和实际压力。
注：文中（x）通指0－9阿拉伯数字。
仪表接线端子图：(TW3000)（图2）
注：FWD,BX与CM1正转,急停输出为光耦，有正负极。
TW3000与各种变频器连接表(表7)
接线说明：
1．公共端G与其余的公共端不允许共地。
2．端子CT1-CT4对应公共端CM2，为高阻输入端，接点短接有效。
严禁接入电源信号。
3．R1-R8端子容量：AC3A/250V
如果控制22k
TW3000参数编程表（表4）
W以上电机，要求使用中间继电器过渡。
编程项目项目功能说明数据范围出厂值单位备注
F 00 定时换泵时间d0-d252 48 小时00时不换泵,逐台软起此项也有效
F 01 设定压力1 d0-d999 30 不定给水恒压点，锅炉补水静压
F 02 设定压力2 d0-d999 d20 不定双压运行(CT3与CM2短接)，消防压力(CT3与CM2短接).
F 03(※) 泵工作方式d0-d07 d07 不定00:只有上电泵工作01:1,2泵02:1,3泵03:1,4泵04:2,3泵05:2,4泵06:3,4泵07:1,2,3泵08:1,2,4泵09:1,3,4泵10:2,3,4泵11:1,2,3,4泵
F 04(※) 第一起动泵d01-d04 d01 上电第一起动泵(如果F03与F04有矛盾则显示E3错误).
F 05 预留
F 06 传感器校零d00-d30 d00 填入零压时传感器数
F 07 传感器类型选择d00-d01 d00 00：（0—2.5v）远传压力表，01：4—20mA输入
F 08 传感器量程选择d0-d999 d100 可以任意设定例：
0.6Mp设0.60；1Mp设1.00（用于较表）
F 09(※) 电压输出方式d00-d01 d00 00 –一路PID输出；
01 –开关式输出。
F 10(※) 输出电压等级d00-d01 d01 0满载5V输出；01满载10V输出；
F 11 欠压加泵时间d01-d250 d03 15秒
F 12 欠压加泵偏差d00-d100 d00 ％比当偏差为100%时不加泵,可按定时换泵时间换泵
F 13 PID调节速度d0-d50 d15 大则调节快，小则调节慢F 14 欠压报警阀值d00-d0.20 d00 防止压力表和水位传感器失效，压力在此项值以下2分钟产生Ｅ1报警停机。
00为禁用此功能。
F 15 输入信号滤波d00-d10 d03 用于压力信号震动大时加大。
F 16 变频泵启动频率d00-d35 d15 Hz 填入一定数值，可以快速启动；降速时到达此频率则为0。
F 17 浮动超压值设定d00-d0.50 d0.05 压力达到＂设定压＂＋＂F17＂时，快速降频。
00时无效。
F 18 设定压力方式选择d00-d01 d00 00：不可以通过加,减键直接设定。
0１：可以通过加,减键直接设定，便于用户修改设定压力。
F 19(※) 参数恢复出厂设置d00-d01 d00 在上电进入设置后，此项设为1则参数恢复出厂设置
在运行时此项不能修改。
F 20 休眠频率0-50.0Hz d00 Hz 压力大于＂设定压＂- 2 时，频率小于（F20）时，这种状态保持（F21）时间，则运转信号断开，当（F20=0）此功能无效。
F 21 休眠延时时间d000-d999 120 秒功能见F20项。
F 22 唤醒压力d000-d999 15 当压力小于此值时，运转信号闭合，重新启动。
F 23 设定密码d000-d999 只有密码正确才能进入下一项，出厂密码为55，66，用户改动后请牢记密码。
F 24 d000-d999
F 25 工作天数d000-d999 天当设定工作天数后,实际工作天数等于设定天数控制器自动停机,须输入正确密码后改变工作天数才可重新工作.当设为0时此功能取消.
1. 换泵过程：当F03不为0，通电则计时，当计时达到F00设定值时，如果只有一台变频泵工作，则此变频泵停止，下一台变频泵工作；如果有工频泵工作，则减一工频泵。
注意：加，减泵时计时清零。
如果F12设为100，则此控制器可用为一用一备，一用二备，一用三备控制。
实现一表多用。
2. 加泵过程：当F03不为0，请参考F11，F12说明。
当加泵时控制器的FWD断开，BX短接（实现变频器的立即停止输出，否则变频器会出现报警），变频接触器断开，延时0.7
秒对应的工频接触器吸合，延时5秒下一台变频接触器吸合，从而完成一次加泵过程。
注意：a.如果变频器的运转信号具有自由停车功能，则把变频器设为自由停车，利用控制器的FWD断开实现变频器的立即停止输出；如果不具有自由停车功能，则利用控制器的BX实现变频器的立即停止输出。
FWD，BX为光耦输出，有正负极；如果变频器的数字公共端为+24V（ABB，
西门子，施耐德等），则把变频器的数字公共端接控制器的FWD，变频器的运转信号接控制器的CM1，并把变频器设为自由停车。
b.如果水泵超过75千瓦，最好不用一拖多方式，因为对电网及水泵的冲击很大，水垂也很严重，对管道的损伤很大；解决方案：多台变频或一台变频加一台软起动器，（TW系列控制器能帮助您实现此功能）。
3. 减泵过程：当压力达到设定压力，并且频率低于25Hz时减一工频泵；当压力超过浮动压力时，延时3秒后减一工频泵。
