中型桥现浇箱梁满堂支撑统和模板荷载验算专项方案(碗扣式)
- 格式:doc
- 大小:438.88 KB
- 文档页数:17
桥梁现浇箱梁盘扣式满堂支架安全设计与验算分析首先,针对支架的稳定性设计,需要考虑各种工况下的抗倾覆能力。
首先,支架在施工过程中可能会受到风、地震等外力的作用,因此需要根据设计规范和实际情况,计算支架的抗倾覆稳定系数,并进行相应的排查。
另外,由于支架的高度较高,对水平稳定性的要求也比较高,需要合理设置支撑点和支撑方式,以增加支架的稳定性。
其次,需要对支架的承载能力进行设计和验算。
支架在现浇箱梁施工过程中需要承受桥梁自重、混凝土浇筑时的作用力和施工车辆等荷载的作用,因此需要合理选取和布置支架材料和构件,并根据设计要求,计算支架的最大承载力。
在进行材料选型时,需要考虑材料的强度、刚度和耐久性等因素,并合理选择支架构件的型号和尺寸。
此外,还需要对支架的刚度进行设计和验算。
支架在施工过程中需要保持稳定的形状和位置,因此需要具有足够的刚度。
在设计中,需要合理设置支撑点和支撑杆件的间距和数量,以增加支架的刚度,并计算出合适的支架刚度系数。
同时,需要注意支架的刚度对结构变形和施工质量的影响,确保施工过程中的变形控制在允许范围内。
最后,还需对支架进行验算分析。
在设计和施工过程中,需要根据实际情况对支架的安全性进行验证。
通过使用结构分析软件模拟支架的工作状态,计算各个构件的内力和应力,并判断其是否满足强度和稳定性的要求。
另外,还需要针对施工过程中的各种紧急情况和异常工况进行分析和研究,制定相应的应急措施,确保施工过程的安全性。
综上所述,对桥梁现浇箱梁盘扣式满堂支架的安全设计与验算分析,需要考虑稳定性、承载能力、刚度等因素,并按照相关设计规范和要求进行设计和计算,以确保支架在施工过程中的安全可靠。
目录一、编制依据二、工程概况三、满堂式碗扣支架现浇箱梁设计方案四、满堂式碗扣支架力学验算五、支架地基的处理六、支架搭设七、支架的预压与预拱度八、支架施工安全文明措施九、安全保证措施及事故应急救援预案一、编制依据1、国家有关政策、法规、建设单位、监理单位对本工程施工的有关要求。
2、中华人民共和国交通部发布的行业标准《公路桥涵施工技术规范》JTJ041-2000、《公路桥涵设计通用规范》JTG D60-2004、《公路桥涵钢结构及木结构设计规范》JTJ025-86、《公路桥涵地基与基础设计规范》JTG D63-2007、《公路工程施工安全技术规程》JTJ076-95;《混凝土结构设计规范》GB 50010-2002、《建筑地基基础设计规范》GB 50007-2002、《建筑施工模板安全技术规范》JGJ162-2008等现行有关施工技术规范、标准。
3、龙岩双永高速公路A10合同段两阶段施工图设计文件、技术交底、设计变更、补充、修改图纸及文件资料。
4、现场勘察和研究所获得的资料,以及相关补充资料;我单位施工类似工程项目的能力和技术装备水平。
5、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20086、杜荣军《建筑施工脚手架实用手册》中国建筑工业出版社7、周水兴《路桥施工计算手册》人民交通出版社。
8、刘吉士、张俊义、陈亚军《桥梁施工百问》人民交通出版社9、《建筑施工手册》(第四版)10、《简明施工计算手册》二、工程概况龙门互通主线桥左幅起点桩号为ZK184+100.374,终点桩号为K184+990.400,桥长890.9米;右幅起点桩号为K184+099.5,终点桩号为K184+982.0,桥长882.5米。
桥型布置左幅桥为4×25+(20+30+25)+4×25+3×25+2×25+4×25+4×25+3×25+(27.2+30+27.2)+3×40m预应力混凝土连续梁,其中第2、4、5、9联采用现浇箱梁,其余采用预制T梁。
碗扣式满堂支架现浇箱梁施工方案在现代建筑工程中,施工方案的设计和实施对工程质量和进度均起着至关重要的作用。
碗扣式满堂支架现浇箱梁施工是一个关键的环节,需要精心设计和严格执行。
本文将详细介绍碗扣式满堂支架现浇箱梁的施工方案,包括施工准备、材料准备、施工流程等内容。
一、施工准备在进行碗扣式满堂支架现浇箱梁施工前,首先需要进行充分的施工准备工作。
这包括但不限于以下内容:1.组织好相关施工人员和管理人员,明确各自的责任和任务;2.制定详细的施工计划和安全措施,确保施工过程安全高效;3.准备好必要的施工机械设备和工具,包括碗扣式满堂支架、混凝土搅拌机等设备;4.检查施工现场的安全环境和施工材料的质量,确保施工顺利进行。
二、材料准备碗扣式满堂支架现浇箱梁施工所需的材料主要包括钢筋、混凝土、模板等。
在进行施工前,需要确保这些材料的质量符合相关标准,并做好保管和防护措施。
1.钢筋:选择符合设计要求的钢筋,并按照设计图纸预先切割和弯曲,以便后续使用;2.混凝土:准备好现场拌制的混凝土,确保配合比准确,搅拌均匀;3.模板:根据设计要求制作好箱梁的模板,确保尺寸准确、结实可靠。
三、施工流程碗扣式满堂支架现浇箱梁的施工流程一般包括以下步骤:1.搭设碗扣式满堂支架:根据设计要求搭设好碗扣式满堂支架,确保在施工过程中的支撑和固定作用;2.安装箱梁模板:将预先制作好的箱梁模板安装到支架上,并进行调整,使其符合设计要求;3.安装钢筋骨架:根据设计要求将预先加工好的钢筋骨架安装在模板内,注意钢筋的间距和连接;4.浇筑混凝土:在箱梁模板内浇筑混凝土,要确保混凝土搅拌均匀,浇捣过程中注意振实、顺泄;5.养护箱梁:在混凝土浇捣完成后,对箱梁进行养护,确保混凝土强度和密实度。
四、施工注意事项1.施工人员需按照相关规章制度进行操作,保证施工安全和质量;2.在施工现场安全设施齐全,保证施工人员的人身安全;3.施工设备设施的使用和保养要按规定进行,确保施工进程的顺利进行;4.按照设计要求进行操作,确保施工质量符合标准。

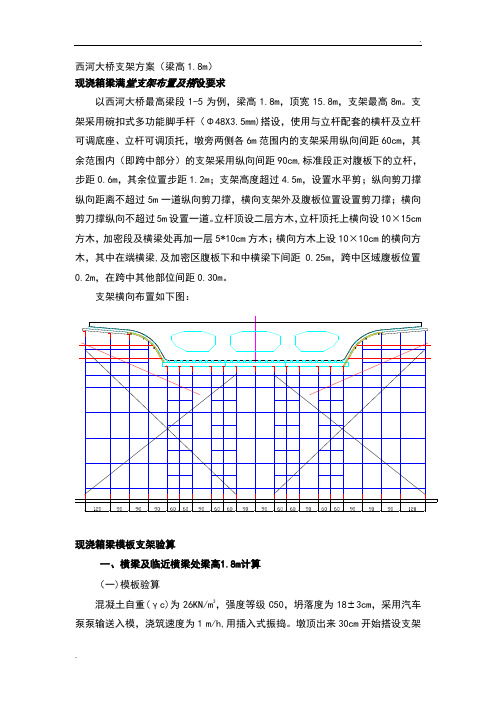

西河大桥支架方案(梁高1.8m)现浇箱梁满堂支架布置及搭设要求以西河大桥最高梁段1-5为例,梁高1.8m,顶宽15.8m,支架最高8m。
支架采用碗扣式多功能脚手杆(Φ48X3.5mm)搭设,使用与立杆配套的横杆及立杆可调底座、立杆可调顶托,墩旁两侧各6m范围内的支架采用纵向间距60cm,其余范围内(即跨中部分)的支架采用纵向间距90cm,标准段正对腹板下的立杆,步距0.6m,其余位置步距1.2m;支架高度超过4.5m,设置水平剪;纵向剪刀撑纵向距离不超过5m一道纵向剪刀撑,横向支架外及腹板位置设置剪刀撑;横向剪刀撑纵向不超过5m设置一道。
立杆顶设二层方木,立杆顶托上横向设10×15cm 方木,加密段及横梁处再加一层5*10cm方木;横向方木上设10×10cm的横向方木,其中在端横梁,及加密区腹板下和中横梁下间距0.25m,跨中区域腹板位置0.2m,在跨中其他部位间距0.30m。
支架横向布置如下图:现浇箱梁模板支架验算一、横梁及临近横梁处梁高1.8m计算(一)模板验算混凝土自重(γc)为26KN/m3,强度等级C50,坍落度为18 3cm,采用汽车泵泵输送入模,浇筑速度为1 m/h,用插入式振捣。
墩顶出来30cm开始搭设支架模板自重标准值:x1=0.3×1 =0.3kN/m;新浇混凝土自重标准值:x2=1.8×26×1 =46.8kN/m2;、施工人员及设备活荷载标准值:x3=2.5×1 =2.5kN/m2;振捣混凝土时产生的荷载标准值:x4=2×1=2kN/m。
以上1、2项为恒载,取分项系数1.2,3、4项为活载,取分项系数1.4,《施工手则》临时结构系数0.9则底模的荷载设计值为:g 1 =(x1+x2)×1.2=(0.3+46.8)×1.2×0.3×0.9=15.26kN/m;q 1 =(x3+x4)×1.4=(2.5+2)×1.4 ×0.3×0.9=1.701kN/m;q=g1+q1=16.961kN/m1.抗弯强度验算跨中弯矩计算公式如下:其中, M--面板计算最大弯距(N.mm);l--计算跨度: l =250.0mm;面板的最大弯距:M =0.1×16.961×250.0×250.0=1.06×105N.mm;按以下公式进行面板抗弯强度验算:其中,σ --面板承受的应力(N/mm2);M --面板计算最大弯距(N.mm);W --面板的截面抵抗矩 :b:面板截面宽度,h:面板截面厚度;W= 300×15.0×15.0/6=1.125×104 mm3;f --面板截面的抗弯强度设计值(N/mm2); f=13.500N/mm2;面板截面的最大应力计算值:σ = M/W = 1.06×105/1.125×104= 9.42N/mm2;面板截面的最大应力计算值σ =9.42N/mm2小于面板截面的抗弯强度设计值 [f]=13.500N/mm2,满足要求!2.抗剪强度验算计算公式如下:其中,∨--面板计算最大剪力(N);l--计算跨度: l =250.0mm;面板的最大剪力:∨ = 0.6×16.961×250.0 =2544.15N;截面抗剪强度必须满足:其中,Τ--面板截面的最大受剪应力(N/mm2);∨--面板计算最大剪力(N):∨ = 2544.15N;b--构件的截面宽度(mm):b = 300mm ;hn --面板厚度(mm):hn= 15.0mm ;fv --面板抗剪强度设计值(N/mm2):fv= 1.500 N/mm2;面板截面的最大受剪应力计算值: T =3×2544.15/(2×300×15.0)=0.848N/mm2;面板截面抗剪强度设计值: [fv]=1.500N/mm2;面板截面的最大受剪应力计算值 T=0.848N/mm2小于面板截面抗剪强度设计值 [T]=1.500N/mm2,满足要求!3.挠度验算挠度计算公式如下:其中,q--作用在模板上的线荷载: q= 16.961N/mm;l--计算跨度: l = 250.00mm;E--面板的弹性模量: E = 9500.00N/mm2;I--面板的截面惯性矩: I = 30.00×1.50×1.50×1.50/12=8.48cm4;面板的最大允许挠度值:[ω] = 1.000mm;面板的最大挠度计算值: ω = 0.677×16.961×250.004/(100×9500.00×0.848×105) = 0.557mm;面板的最大挠度计算值: ω =0.557mm 小于等于面板的最大允许挠度值[ω]=1.000mm,满足要求!(二)、纵向方木腹板位置处为纵向方木最不利位置,以此处验算方木按照简支梁计算,考虑到市场方木尺寸不够,以9*9计算其惯性矩I和截面抵抗矩W分别为:W=9.000×9.000×9.000/6 = 121.5 cm3;I=9.000×9.000×9.000×9.000/12 = 546.75cm4;方木楞计算简图1.荷载的计算:(1)钢筋混凝土自重(kN/m):= 26.000×0.250×1.8 = 11.7 kN/m;q1(2)模板的自重线荷载(kN/m):= 0.350×0.250 = 0.088 kN/m ;q2(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN):= (2.500+2.000)×0.600×0.250 = 0.675 kN;p12.方木抗弯强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:均布荷载 q = 1.2×(11.700 + 0.088) = 14.146 kN/m;集中荷载 p = 1.4×0.675=0.945 kN;最大弯距 M = Pl/4 + ql2/8 = 0.945×0.600 /4 + 14.146×0.6002/8 =0.778kN.m;方木的最大应力值σ= M / w = 0.778×106/121.5×103 =6.403 N/mm2;方木抗弯强度设计值 [f]=13.5 N/mm2;方木的最大应力计算值为 6.403 N/mm2小于方木的抗弯强度设计值 13.5 N/mm2,满足要求!3.方木抗剪验算:最大剪力的计算公式如下:Q = ql/2 + P/2截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力: V = 0.600×14.146/2+0.945/2 = 4.716 kN;方木受剪应力计算值 T = 3 ×4716/(2 ×90.000 ×90.000) = 0.8733 N/mm2;方木抗剪强度设计值 [T] = 1.400 N/mm2;方木受剪应力计算值为 0.8733 N/mm2小于方木的抗剪强度设计值 1.400 N/mm2,满足要求!4.方木挠度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和,计算公式如下:方木最大挠度计算值 V= 5×14.146×600.0004 /(384×9500.000×5467500) +945.000×600.0003 /( 48×9500.000×5467500) = 0.541mm;方木最大允许挠度值 [V]= 600.000/250=2.400 mm;方木的最大挠度计算值 0.541mm 小于方木的最大允许挠度值 2.400 mm,满足要求!(三)横向方木本工程中,实际使用10*15横向大龙骨采用木方,以9*14计算,宽度90mm,高度140mm,截面惯性矩I和截面抵抗矩W分别为:W = 90×140×140/6 = 294cm3;I = 90×140×140×140/12 = 2058cm4;以3跨简支梁计算纵向方木支座反力,横梁位置纵向方木上的均布荷载14.146N/mm,横梁非腹板位置均布荷载为:(0.43+0.43)*1.2*26*0.25+0.088*1.2=6.814KN/m腹板位置均布荷载:14.146KN倒角位置均布荷载:1.36*1.2*26*0.25+0.088*1.2=10.714KN/m集中荷载1.4*4.5*0.6*0.25=945N最不利形式考虑在支座处,跨度600mm+600mm+300mm A、非腹板位置分析:非腹板位置纵向方木受力图计算支座反力:非腹板位置纵向方木支座反力图B.倒角位置分析倒角位置纵向方木受力图倒角位置纵向方木支座反力C.腹板位置分析:横梁腹板处纵向方木受力图腹板位置纵向方木支座反力图横向大方受力图1.抗弯强度验算以梁中段建立模型横向大方受力图横向木方弯矩图外楞最大弯矩:M = 1939407.9N/mm强度验算公式:其中,σ-- 最大应力计算值(N/mm2)M -- 外楞的最大弯距(N.mm);M = 1939407.9N/mmW -- 外楞的净截面抵抗矩; W = 2.94*105 mm2;[f] --外楞的强度设计值(N/mm2),[f] =13.500N/mm2;外楞的最大应力计算值: σ = 1939407.9/2.94×105 = 6.60N/mm2;外楞的抗弯强度设计值: [f] = 13.500N/mm2;最大应力计算值σ =6.60N/mm2小于抗弯强度设计值 [f]=13.500N/mm2,满足要求!2.抗剪强度验算剪力图最大剪力:∨ = 15009.61N;截面抗剪强度必须满足:其中,τ--截面的受剪应力计算值(N/mm2);∨--计算最大剪力(N):∨ = 15009.61N b--的截面宽度(mm):b = 90.0mm ;hn --外楞的截面高度(mm):hn= 140.0mm ;fv--外楞的抗剪强度设计值(N/mm2):fv = 1.500 N/mm2;截面的受剪应力计算值: τ =3×15009.61/(2×90.0×140.0)=1.787N/mm2;截面抗剪强度设计值: [fv]=1.400N/mm2;截面的受剪应力计算值τ =1.787N/mm2小于截面的抗剪强度设计值[fv]=1.50N/mm2,不满足要求!所以在方木下再加一层5*10的方木,再进行剪力验算。

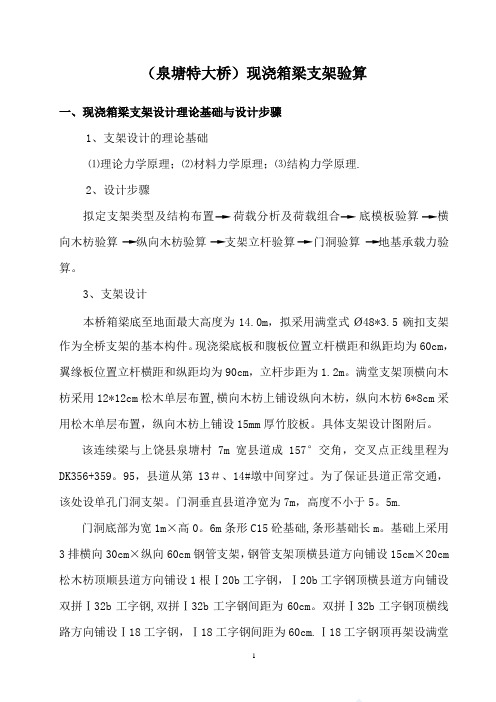

(泉塘特大桥)现浇箱梁支架验算一、现浇箱梁支架设计理论基础与设计步骤1、支架设计的理论基础⑴理论力学原理;⑵材料力学原理;⑶结构力学原理.2、设计步骤拟定支架类型及结构布置荷载分析及荷载组合底模板验算横向木枋验算纵向木枋验算支架立杆验算门洞验算地基承载力验算。
3、支架设计本桥箱梁底至地面最大高度为14.0m,拟采用满堂式ø48*3.5碗扣支架作为全桥支架的基本构件。
现浇梁底板和腹板位置立杆横距和纵距均为60cm,翼缘板位置立杆横距和纵距均为90cm,立杆步距为1.2m。
满堂支架顶横向木枋采用12*12cm松木单层布置,横向木枋上铺设纵向木枋,纵向木枋6*8cm采用松木单层布置,纵向木枋上铺设15mm厚竹胶板。
具体支架设计图附后。
该连续梁与上饶县泉塘村7m宽县道成157°交角,交叉点正线里程为DK356+359。
95,县道从第13#、14#墩中间穿过。
为了保证县道正常交通,该处设单孔门洞支架。
门洞垂直县道净宽为7m,高度不小于5。
5m.门洞底部为宽1m×高0。
6m条形C15砼基础,条形基础长m。
基础上采用3排横向30cm×纵向60cm钢管支架,钢管支架顶横县道方向铺设15cm×20cm松木枋顶顺县道方向铺设1根Ⅰ20b工字钢,Ⅰ20b工字钢顶横县道方向铺设双拼Ⅰ32b工字钢,双拼Ⅰ32b工字钢间距为60cm。
双拼Ⅰ32b工字钢顶横线路方向铺设Ⅰ18工字钢,Ⅰ18工字钢间距为60cm.Ⅰ18工字钢顶再架设满堂碗扣脚手支架,支架设计同其他段落。
具体门洞设计图附后。
二、荷载计算1、荷载分析⑴钢筋混凝土自重箱梁钢筋混凝土自重属均布荷载,直接作用于底模及侧模,根据现浇梁设计图可得箱梁各部分自重荷载为:底板和顶板处:q1底板=(3.45*0。
475+3.45*0.365)*26=75。
35KN/m 腹板处:q1腹板=(3.315*1.63—2。
6*0。
65÷2—0。
现浇箱梁专项施工方案(盘扣)—最终一、施工准备在进行现浇箱梁盘扣施工前,需要做好以下准备工作: 1. 箱梁模板及支撑等施工设施、设备的准备。
2. 材料的购置与检查,确保质量符合要求。
3. 施工人员熟悉施工图纸和施工方案,做好安全预控措施准备。
二、施工工序1. 模板安装1.根据设计要求搭建箱梁模板系统,确保结构牢固、尺寸准确。
2.对模板进行检查,确认无误后进行混凝土浇筑准备。
2. 钢筋绑扎1.根据箱梁设计图纸要求,进行箱梁内部钢筋的绑扎作业。
2.保证钢筋的正确位置和数量,务必注意连接部位的处理。
3. 浇筑混凝土1.在模板安装和钢筋绑扎完毕后,进行混凝土浇筑。
2.浇筑过程中需注意控制浇筑速度,防止混凝土漏浇或出现虚假桩等问题。
3.保持混凝土的均匀性和密实性,确保箱梁的整体质量。
4. 表面处理1.在混凝土刚刚凝固时,对箱梁表面进行养护和处理,以保证箱梁的表面平整和光滑。
2.必要时进行防渗处理,确保混凝土牢固。
三、施工质量控制在施工过程中,要做好质量控制工作,保证施工质量符合设计要求: 1. 定期检查箱梁模板、钢筋等施工设施的稳固和符合性。
2. 对混凝土的浇筥过程进行监测,保持混凝土的均匀性和密实性。
3. 对施工现场进行检查,发现问题及时进行整改,并记录施工过程中的关键节点。
四、施工安全注意事项1.施工人员在进行模板安装、钢筋绑扎和混凝土浇筑等作业时,需佩戴符合要求的安全防护用具。
2.施工现场要保持整洁有序,避免阻碍施工的障碍物。
3.实行“五不”原则,即不违章、不超负荷、不越界、不超速、不解围,杜绝安全事故。
五、施工后收尾工作1.完成箱梁施工后,应对施工现场进行清理,恢复原状。
2.对施工工艺及质量进行总结和评估,记录施工过程中的问题和经验教训。
3.检查箱梁的表面质量和内部结构,确保符合要求。
六、总结现浇箱梁盘扣施工是一项重要的工程工作,施工过程中需严格按照施工方案执行。
通过良好的施工准备、工艺控制和质量管理,确保施工质量和安全。
现浇箱梁支撑体系碗扣架设计方案一、设计说明1、设计依据:《公路桥涵施工技术规范》(JTJ041-89)《公路桥涵钢结构及木结构设计规范》(JTJ025-85)《公路设计通用规范》《公路桥涵施工手册》2、参考资料《公路桥涵施工技术规范》《公路施工手册》《简明施工计算手册》《新型脚手架与模板支撑架》《材料力学》《结构力学》3、材料强度、弹性模量:钢管:规格Ф48m m×3.5mm[ó]=215N/mm2 E=2.06×105N/mm2 A=489mm2 I=12.19×104mm4 W=5080mm3 r=15.79mm二、荷载计算1.竖向荷载(1)恒荷载砼自重:取26KN/m2模及板背楞:取5KN/m2支架钢管自重:取1.1KN/根(取6m计算)(2)活荷载施工人员走动、施工机具运输、材料堆放:取2.5KN/m2振捣砼,倾倒、泵送砼:取2KN/m22.水平荷载计算泵送砼时产生的水平冲击荷载取6.0Kpa(参见《公路桥涵施工技术规范》),考虑到泵送砼时,产生水平荷载只作用在正在浇注的侧面上,而不是整个侧面上,所以要进行折减计算(受力面积折减1/3计算)。
产生荷载为:1/3×35×1.0×6.0=70KN风载产生的水平荷载为:梁部:ω=K0K1K22K3K25W(见《公路桥涵设计通用规范》)=1.0×1.02×1.3×1.0×1.02×0.5 =0.65KN/m2产生荷载为:0.65×35×1.8=40.95KN支架部分:ω=ηK0K1K22K3K25W(见《公路桥涵设计通用规范》)=0.45×0.8×1.02×1.0×1.0×1.02×0.5 =0.18KN/m2产生荷载为:0.18KN/m2×35×6=37.8KN梁部荷载、施工荷载及模板自重因倾斜而产生的水平力: P=(26+5+4.5)×35×14×2%=347.9KN荷载组合竖向荷载:Σq=1.2×恒荷载+1.4×活荷载=1.2×(26+5)+1.4×(2+2.5)=43.5KN/m2水平荷载:(作用于支架下端)横向水平力:Σq=70+40.95+37.8+347.9=496.65KN沿跨长方向的均布荷载 q=496.65÷35=14.19KN/m(此项水平力有钢管下端与枕木之间的摩擦力承担)水平荷载:(作用与支架上端)横向水平力:Σq=70+40.95+347.9=458.85KN沿跨长方向的均布荷载:q=458.85÷35=13.11KN/m三、支架设计及受力验算1、受力分析初步布设立杆顺、横桥间距为90×90cm,步距为120cm。
桥梁连续箱梁满堂支架施工方案碗扣式脚手架绵阳市二环路西半环二期工程K13+820~K14+860绵吴路立交桥工程现浇预应力钢筋砼连续梁支架施工专项技术方案编制:复核:批准:日期:目录第一章、编制说明及依据............................................. 错误!未定义书签。
第二章、工程概况......................................................... 错误!未定义书签。
1、工程概况.................................................................. 错误!未定义书签。
2、材料选用和质量要求.............................................. 错误!未定义书签。
第三章、施工计划......................................................... 错误!未定义书签。
1、施工进度计划、构配件用料表及供应计划......... 错误!未定义书签。
第四章、脚手架的搭设方法及检查验收与拆除 ........ 错误!未定义书签。
1、地基与基础处理...................................................... 错误!未定义书签。
2、碗扣架搭设.............................................................. 错误!未定义书签。
3、质量控制与检查验收.............................................. 错误!未定义书签。
4、支架预压与观测...................................................... 错误!未定义书签。
碗扣式满堂支架现浇箱梁施工方案一、工程概述:本工程是对建筑工地的框架结构进行施工,采用碗扣式满堂支架现浇箱梁的施工方案。
施工过程主要包括:准备工作、现场搭建满堂支架、安装箱梁、浇筑混凝土、养护等。
二、施工准备工作:1. 制定详细的施工方案,包括梁板尺寸、材料、工序等等。
2. 准备所需的施工材料:梁板、满堂支架、钢筋、模板、混凝土等。
3. 落实施工人员和设备,确保施工进度和质量。
4. 开展安全教育培训,加强安全生产意识。
三、现场搭建满堂支架:1. 根据设计要求和测量结果,在施工区域搭建满堂支架,梁板垂直于地面、水平放置,板面整齐、无变形。
2. 在梁板下方设置支撑架,以保证梁板的水平和稳定。
3. 通过弯钩连接梁板与支撑架,使其形成一整体。
四、安装箱梁:1. 根据设计要求和测量结果,预先制作好箱梁,确保尺寸和质量符合要求。
2. 通过吊装设备将箱梁定位到满堂支架上,并严格按照设计要求进行调整,确保箱梁的水平和垂直度。
3. 使用临时钢筋将箱梁与满堂支架连接,增加箱梁的稳定性。
五、浇筑混凝土:1. 在安装完成的箱梁上铺设隔离膜,以防止混凝土浇筑时与箱梁粘连。
2. 按照设计要求和浇筑计划,进行混凝土的配制、搅拌和运输。
3. 将混凝土倒入箱梁内,采用振动棒加浆的方式,确保混凝土充实,并排除气泡。
4. 在浇筑完成后,对浇筑面进行光滑处理,以确保接触面均匀。
5. 浇筑完成后,立即进行适当的养护,如覆盖湿布、喷水等,以保证混凝土的强度和质量。
六、施工安全及注意事项:1. 在施工过程中,要做好安全防护工作,如佩戴头盔、防护鞋,搭设安全网等。
2. 施工现场要保持整洁,保证通道畅通,以防止意外发生。
3. 在高空作业时,要注意使用安全绳索,并定期检查绳索和安全带的状况。
4. 严格按照行业标准进行施工,确保施工质量和工程安全。
七、施工质量控制:1. 严格按照设计规范和工艺要求进行施工,确保结构的稳定性和安全性。
2. 对材料进行验收,检查材料的质量和合格证明。
4满布碗扣支架现浇箱梁方案一想起这个方案,我的大脑就像打开了闸门,记忆的洪水猛地涌了出来。
10年的方案写作经验,仿佛让我对每一个细节都了如指掌。
我们得明确,这个方案的核心就是4满布碗扣支架现浇箱梁。
想象一下,施工现场就像一个巨大的舞台,而这些碗扣支架就是支撑整个舞台的柱子。
它们不仅要稳固,还要承载起整个箱梁的重量,这可不是闹着玩的。
1.施工准备施工前,我们要做好充分的准备。
先是对施工现场进行实地考察,了解地形地貌,评估施工难度。
然后,根据现场情况,制定详细的施工方案,包括施工流程、材料准备、人员配置等。
这就像是给舞台搭建好背景和灯光,准备工作做得越好,施工过程就越顺利。
2.支架安装支架安装是整个施工过程中的关键步骤。
我们要根据设计方案,确定支架的位置和高度。
这就像是在舞台上搭建起柱子,位置和高度都得恰到好处。
接着,就是支架的组装了。
这个过程需要精确到毫米,不能有丝毫偏差。
想象一下,支架就像是一副骨架,支撑起整个箱梁的重量。
3.箱梁制作箱梁制作也是一个技术活。
我们要根据设计图纸,精确地计算出箱梁的尺寸和形状。
然后,利用专业的模板和模具,进行箱梁的预制。
这就像是制作舞台上的布景,每一块都要精确到位,不能有丝毫差错。
4.现浇施工现浇施工是整个工程的重头戏。
我们要在支架上铺设模板,然后进行钢筋绑扎。
这个过程就像是在舞台上布置道具,每一根钢筋都要绑得牢固。
就是混凝土浇筑了。
混凝土就像是一层保护膜,将整个箱梁牢牢地包裹住。
浇筑完成后,还要进行养护,让混凝土充分硬化。
5.支架拆除施工完成后,支架的拆除也是一个重要环节。
我们要按照施工方案,逐步拆除支架,确保整个箱梁的稳定。
这就像是舞台剧结束后,拆掉舞台的布景和道具。
6.质量控制在整个施工过程中,质量控制是至关重要的。
我们要对每个环节进行严格的质量检查,确保施工质量达到标准。
这就像是舞台剧的排练,每一个细节都不能忽视。
7.安全管理安全管理是施工过程中的重中之重。
中型桥现浇箱梁满堂支撑系统和模板荷载验算专项方案(碗扣式)该方案是一座中型箱梁桥,设计为现浇箱梁,箱梁的支撑系统和模板制作安装经过设计验算,满足荷载要求后方能使用和实施,为了工程质量和施工安全,特设计本方案。
在本方案中,主要阐述核心的验算和控制性内容。
1编制依据依据《公路桥涵施工技术规范》(JTJ 041-2000)、《建筑施工扣件式钢管脚手架安全技术规范》、《混凝土工程模板与支架技术》、《铁路桥涵施工手册》、《路桥施工计算手册》、《桥梁支架安全施工手册》2工程概况主要设计技术指标:设计为4-22m预应力连续箱梁,桥宽9m,桥长94m。
计算跨度为4×22m,边支座中心线至梁端0. 5m,0#、4#桥台边支座横桥向中心距分别为4.85m、4.5m,中支座最大横桥向中心距4.80m。
箱梁顶宽9.0m,箱梁底宽5.5m。
顶板厚度20~50 cm,腹板厚度40~80cm,底板厚度25~50cm。
全桥在端支点设2个端横梁、中支点设3个中横梁,其中端支点端横梁厚100cm,中横梁厚150cm。
3现浇箱梁满堂支架布置及搭设要求采用WDJ碗扣式多功能脚手杆搭设,使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。
立杆顶设二层方木,立杆顶托上纵向设15×15cm方木;纵向方木上设10×10cm的横向方木,其中在墩顶端横梁和跨中横隔梁下间距不大于0.25m(净间距0.15m)、在跨中其他部位间距不大于0.3m(净间距0.2m)。
模板用厚18mm的优质竹胶合板,横板边角用4cm厚木板进行加强,防止出现波浪形,影响外观。
采用立杆横桥向间距×纵桥向间距×横杆步距为60cm×60cm×90cm支架结构体系,支架纵横均设置剪刀撑,其中纵横桥向斜撑每1.8m设一道。
4现浇箱梁支架验算以中支点最大截面预应力混凝土箱形连续梁处为例,对荷载进行计算及对其支架体系进行检算。
4.1荷载计算4.1.1荷载分析根据本桥现浇箱梁的结构特点,在施工过程中将涉及到以下荷载形式:⑴ q1——箱梁自重荷载,新浇混凝土密度取2600kg/m3。
⑵q2——箱梁内模、底模、内模支撑及外模支撑荷载,按均布荷载计算,经计算取q2=1.0kPa(偏于安全)。
⑶q3——施工人员、施工材料和机具荷载,按均布荷载计算,当计算模板及其下肋条时取2.5kPa;当计算肋条下的梁时取1.5kPa;当计算支架立柱及替他承载构件时取1.0kPa。
⑷ q4——振捣混凝土产生的荷载,对底板取2.0kPa,对侧板取4.0kPa。
⑸ q5——新浇混凝土对侧模的压力。
⑹ q6——倾倒混凝土产生的水平荷载,取2.0kPa。
⑺ q7——支架自重,经计算支架在不同布置形式时其自重如下表所示:满堂钢管支架自重4.1.2荷载组合模板、支架设计计算荷载组合4.1.3荷载计算⑴箱梁自重——q1计算根据现浇箱梁结构特点,取B-B截面(中支点横隔梁两侧)具有代表截面进行箱梁自重计算,并对两个代表截面下的支架体系进行检算,首先分别进行自重计算。
①B-B截面(中支点横隔梁两侧)处q1计算根据横断面图,用CAD 算得该处梁体截面积A=10.3885-0.775*2=8.84m 2,则: q 1 =B W =BA c ⨯γ=kPa 62.3711.684.826=⨯ 取1.2的安全系数,则q 1=37.62×1.2=45.14kPa注:B —— 箱梁底宽,取6.11m ,将箱梁全部重量平均到底宽范围内计算偏于安全。
⑵ 新浇混凝土对侧模的压力——q 5计算因现浇箱梁采取水平分层以每层25cm 高度浇筑,在竖向上以V=1.2m/h 浇筑速度控制,砼入模温度T=18℃控制,因此新浇混凝土对侧模的最大压力q 5=h r K P m ⨯⨯=K 为外加剂修正数,取掺外加剂K=1.2 当V/t=1.2/18=0.067>0.035h=1.53+3.8V/t=1.53+3.8*0.067=1.78m q 5=KPa h r K P m 4.5378.1252.1=⨯⨯=⨯⨯= 4.2结构检算4.2.1扣件式钢管支架立杆强度及稳定性验算碗扣式钢管脚手架与支撑和扣件式钢管脚手架与支架一样,同属于杆式结构,以立杆承受竖向荷载作用为主,但碗扣式由于立杆和横杆间为轴心相接,且横杆的“├”型插头被立杆的上、下碗扣紧固,对立杆受压后的侧向变形具有较强的约束能力,因而碗扣式钢管架稳定承载能力显著高于扣件架(一般都高出20%以上,甚至超过35%)。
本工程现浇箱梁支架按φ48×3.5mm 钢管扣件架进行立杆内力计算,计算结果同样也使用于WDJ 多功能碗扣架,利于安全。
⑴中支点横隔梁两侧B-B截面处在中支点横隔梁,钢管扣件式支架体系采用60×60×90cm的布置结构,如图:①、立杆强度验算根据立杆的设计允许荷载,当横杆步距为90cm,立杆可承受的最大允许竖直荷载为[N]=35.7kN(路桥施工计算手册中表13-5钢管支架容许荷载[N]=35.7kN)。
立杆实际承受的荷载为:N=1.2(N G1K+N G2K)+0.85×1.4ΣN QK(组合风荷载时)N G1K—支架结构自重标准值产生的轴向力;N G2K—构配件自重标准值产生的轴向力ΣN QK—施工荷载标准值;于是,有:N G1K=0.6×0.6×q1=0.6×0.6×45.14=16.25KNN G2K=0.6×0.6×q2=0.6×0.6×1.0=0.36KNΣN QK=0.6×0.6(q3+q4+q7)=0.36×(1.0+2.0+3.38)=2.297KN则:N=1.2(N G1K+N G2K)+0.85×1.4ΣN QK=1.2×(16.25+0.36)+0.85×1.4×2.297=22.67KN<[N]=35.7kN,强度满足要求。
②、立杆稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》有关模板支架立杆的稳定性计算公式:N/ΦA+M W/W≤fN—钢管所受的垂直荷载,N=1.2(N G1K+N G2K)+0.85×1.4ΣN QK(组合风荷载时),同前计算所得;f—钢材的抗压强度设计值,f=205N/mm2参考《建筑施工扣件式钢管脚手架安全技术规范》表5.1.6得。
A—φ48mm×3.5㎜钢管的截面积A=489mm2。
Φ—轴心受压杆件的稳定系数,根据长细比λ查表即可求得Φ。
i—截面的回转半径,查《建筑施工扣件式钢管脚手架安全技术规范》附录B 得i=15.8㎜。
长细比λ=L/i。
L—水平步距,L=0.9m。
于是,λ=L/i=57,参照《建筑施工扣件式钢管脚手架安全技术规范》查附录C 得Φ=0.829。
M W—计算立杆段有风荷载设计值产生的弯距;M W=0.85×1.4×W K×La×h2/10W K=0.7u z×u s×w0u z—风压高度变化系数,参考《建筑结构荷载规范》表7.2.1得u z=1.38u s—风荷载脚手架体型系数,查《建筑结构荷载规范》表6.3.1第36项得:u s=1.2 w0—基本风压,查〈〈建筑结构荷载规范〉〉附表D.4 w0=0.8KN/m2故:W K=0.7u z×u s×w0=0.7×1.38×1.2×0.8=0.927KNLa—立杆纵距0.6m;h—立杆步距0.9m,故:M W=0.85×1.4×W K×La×h2/10=0.0536KNW—截面模量查表〈〈建筑施工扣件式脚手架安全技术规范〉〉附表B得:W=5.08×103mm3则,N/ΦA+M W/W=22.67×103/(0.829×489)+0.0536×106/(5.08×103)=66.47 KN/mm2≤f=205KN/mm2计算结果说明支架是安全稳定的。
4.2.2箱梁底模下横桥向方木验算本施工方案中箱梁底模底面横桥向采用10×10cm方木,方木横桥向跨度在中支点截面处按L=60cm进行受力计算。
如下图将方木简化为如图的简支结构(偏于安全),木材的容许应力和弹性模量的取值参照杉木进行计算,实际施工时如油松等力学性能优于杉木的木材均可使用。
342m 1025.180.11.0=S m -⨯=⨯463m 1033.8120.11.0=I m -⨯=⨯⑴ 中支点B-B 截面(墩顶及横隔梁)处按中支点截面处3米范围进行受力分析,按方木横桥向跨度L =60cm 进行验算。
① 方木间距计算q =(q 1+ q 2+ q 3+ q 4)×B =(45.14+1.0+2.5+2)×3=151.92kN/m M =(1/8) qL 2=(1/8)×151.92×0.62=6.8kN·m W=(bh 2)/6=(0.1×0.12)/6=0.000167m 3则: n= M/( W×[δw ])=6.8/(0.000167×11000×0.9)=4.1(取整数n =4根) d =B/(n-1)=3/3=1m注:0.9为方木的不均匀折减系数。
经计算,方木间距小于1m 均可满足要求,实际施工中为满足底模板受力要求,方木间距d 取0.3m ,则n =3/0.3=10。
② 每根方木挠度计算方木的惯性矩I=(bh 3)/12=(0.1×0.13)/12=8.33×10-6m 4 则方木最大挠度:f max =(5/384)×[(qL 4)/(EI)]=(5/384)×[(265.8×0.64)/(12×9×106×8.33×10-6×0.9)]=5.54×10-4m <l/400=0.6/400=1.5×10-3m (挠度满足要求) ③ 每根方木抗剪计算τ= 1.110.90.1108.33212101.250.6265.8b 2I 12qlS =b nI QS 6-4-m m m m =⨯⨯⨯⨯⨯⨯⨯⨯=⨯ MPa <[τ]=1.7MPa 符合要求。
