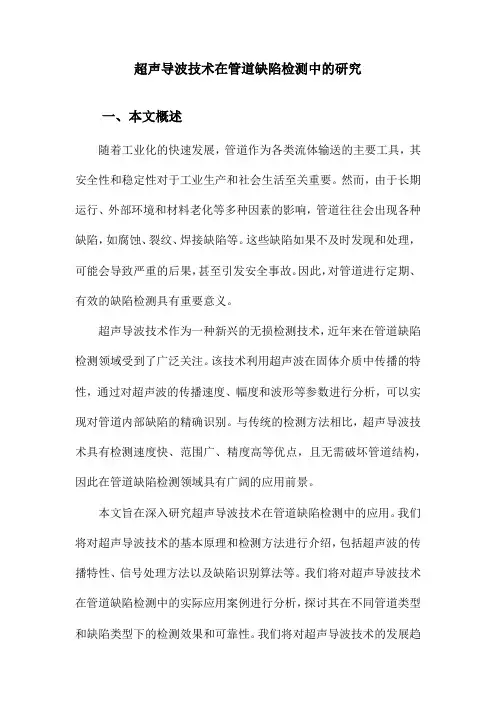

超声导波技术在管道缺陷检测中的研究一、本文概述随着工业化的快速发展，管道作为各类流体输送的主要工具，其安全性和稳定性对于工业生产和社会生活至关重要。

然而，由于长期运行、外部环境和材料老化等多种因素的影响，管道往往会出现各种缺陷，如腐蚀、裂纹、焊接缺陷等。

这些缺陷如果不及时发现和处理，可能会导致严重的后果，甚至引发安全事故。

因此，对管道进行定期、有效的缺陷检测具有重要意义。

超声导波技术作为一种新兴的无损检测技术，近年来在管道缺陷检测领域受到了广泛关注。

该技术利用超声波在固体介质中传播的特性，通过对超声波的传播速度、幅度和波形等参数进行分析，可以实现对管道内部缺陷的精确识别。

与传统的检测方法相比，超声导波技术具有检测速度快、范围广、精度高等优点，且无需破坏管道结构，因此在管道缺陷检测领域具有广阔的应用前景。

本文旨在深入研究超声导波技术在管道缺陷检测中的应用。

我们将对超声导波技术的基本原理和检测方法进行介绍，包括超声波的传播特性、信号处理方法以及缺陷识别算法等。

我们将对超声导波技术在管道缺陷检测中的实际应用案例进行分析，探讨其在不同管道类型和缺陷类型下的检测效果和可靠性。

我们将对超声导波技术的发展趋势和前景进行展望，以期为管道缺陷检测领域的技术进步和实际应用提供参考和借鉴。

二、超声导波技术原理及特点超声导波技术是一种基于超声波在介质中传播特性的无损检测技术。

其原理在于利用高频振动产生的超声波在材料内部传播时，遇到缺陷或界面会产生反射、折射或散射等现象，通过接收并分析这些反射波、透射波或散射波，可以实现对材料内部缺陷的定性、定量和定位检测。

高灵敏性：超声导波技术能够检测到微小的缺陷，如裂纹、腐蚀、夹杂等，对于保障管道安全运行具有重要意义。

长距离传播：超声导波在管道中传播时，能够覆盖较长的距离，减少了检测点的设置数量，提高了检测效率。

实时在线监测：超声导波技术可实现对管道的实时在线监测，及时发现潜在的安全隐患，为管道的预防性维护提供有力支持。

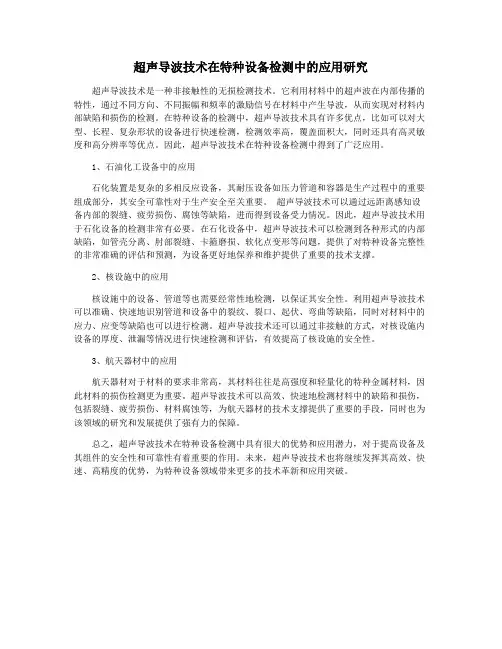

超声导波技术在特种设备检测中的应用研究超声导波技术是一种非接触性的无损检测技术。

它利用材料中的超声波在内部传播的特性，通过不同方向、不同振幅和频率的激励信号在材料中产生导波，从而实现对材料内部缺陷和损伤的检测。

在特种设备的检测中，超声导波技术具有许多优点，比如可以对大型、长程、复杂形状的设备进行快速检测，检测效率高，覆盖面积大，同时还具有高灵敏度和高分辨率等优点。

因此，超声导波技术在特种设备检测中得到了广泛应用。

1、石油化工设备中的应用石化装置是复杂的多相反应设备，其耐压设备如压力管道和容器是生产过程中的重要组成部分，其安全可靠性对于生产安全至关重要。

超声导波技术可以通过远距离感知设备内部的裂缝、疲劳损伤、腐蚀等缺陷，进而得到设备受力情况。

因此，超声导波技术用于石化设备的检测非常有必要。

在石化设备中，超声导波技术可以检测到各种形式的内部缺陷，如管壳分离、肘部裂缝、卡箍磨损、软化点变形等问题，提供了对特种设备完整性的非常准确的评估和预测，为设备更好地保养和维护提供了重要的技术支撑。

2、核设施中的应用核设施中的设备、管道等也需要经常性地检测，以保证其安全性。

利用超声导波技术可以准确、快速地识别管道和设备中的裂纹、裂口、起伏、弯曲等缺陷，同时对材料中的应力、应变等缺陷也可以进行检测。

超声导波技术还可以通过非接触的方式，对核设施内设备的厚度、泄漏等情况进行快速检测和评估，有效提高了核设施的安全性。

3、航天器材中的应用航天器材对于材料的要求非常高，其材料往往是高强度和轻量化的特种金属材料，因此材料的损伤检测更为重要。

超声导波技术可以高效、快速地检测材料中的缺陷和损伤，包括裂缝、疲劳损伤、材料腐蚀等，为航天器材的技术支撑提供了重要的手段，同时也为该领域的研究和发展提供了强有力的保障。

总之，超声导波技术在特种设备检测中具有很大的优势和应用潜力，对于提高设备及其组件的安全性和可靠性有着重要的作用。

未来，超声导波技术也将继续发挥其高效、快速、高精度的优势，为特种设备领域带来更多的技术革新和应用突破。

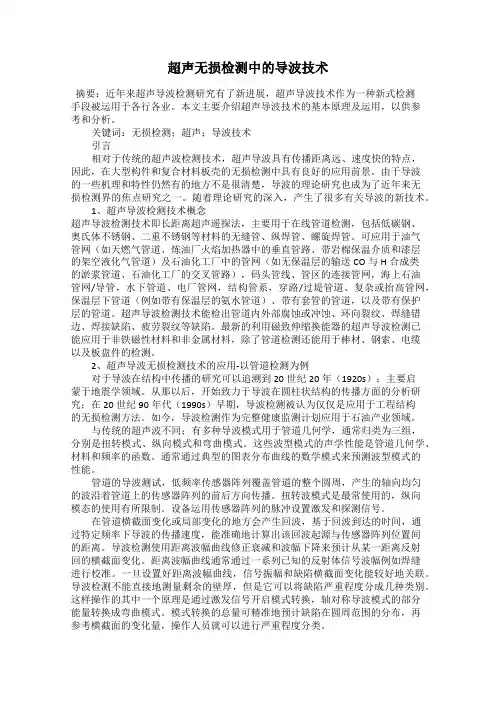

超声无损检测中的导波技术摘要：近年来超声导波检测研究有了新进展，超声导波技术作为一种新式检测手段被运用于各行各业。

本文主要介绍超声导波技术的基本原理及运用，以供参考和分析。

关键词：无损检测；超声；导波技术引言相对于传统的超声波检测技术，超声导波具有传播距离远、速度快的特点，因此，在大型构件和复合材料板壳的无损检测中具有良好的应用前景。

由于导波的一些机理和特性仍然有的地方不是很清楚，导波的理论研究也成为了近年来无损检测界的焦点研究之一。

随着理论研究的深入，产生了很多有关导波的新技术。

1、超声导波检测技术概念超声导波检测技术即长距离超声遥探法，主要用于在线管道检测，包括低碳钢、奥氏体不锈钢、二重不锈钢等材料的无缝管、纵焊管、螺旋焊管。

可应用于油气管网（如天燃气管道、炼油厂火焰加热器中的垂直管路、带岩棉保温介质和漆层的架空液化气管道）及石油化工厂中的管网（如无保温层的输送CO与H合成类的淤浆管道、石油化工厂的交叉管路），码头管线、管区的连接管网，海上石油管网/导管，水下管道、电厂管网，结构管系，穿路/过堤管道、复杂或抬高管网，保温层下管道（例如带有保温层的氨水管道）、带有套管的管道，以及带有保护层的管道。

超声导波检测技术能检出管道内外部腐蚀或冲蚀、环向裂纹、焊缝错边、焊接缺陷、疲劳裂纹等缺陷。

最新的利用磁致伸缩换能器的超声导波检测已能应用于非铁磁性材料和非金属材料，除了管道检测还能用于棒材、钢索、电缆以及板盘件的检测。

2、超声导波无损检测技术的应用-以管道检测为例对于导波在结构中传播的研究可以追溯到20世纪20年（1920s）；主要启蒙于地震学领域。

从那以后，开始致力于导波在圆柱状结构的传播方面的分析研究；在20世纪90年代（1990s）早期，导波检测被认为仅仅是应用于工程结构的无损检测方法。

如今，导波检测作为完整健康监测计划应用于石油产业领域。

与传统的超声波不同；有多种导波模式用于管道几何学，通常归类为三组，分别是扭转模式、纵向模式和弯曲模式。

超声导波检测技术的发展、应用与挑战一、本文概述超声导波检测技术是一种先进的无损检测技术，通过利用超声波在材料内部传播的特性，实现对材料内部缺陷、损伤和性能变化的精确检测。

随着科技的进步和工业的发展，超声导波检测技术在诸多领域如航空航天、石油化工、医疗设备、交通运输等中发挥着日益重要的作用。

本文旨在全面概述超声导波检测技术的发展历程、应用领域以及当前面临的挑战，以期为未来该技术的研究与应用提供有价值的参考。

本文将回顾超声导波检测技术的起源与发展历程，介绍其基本原理和技术特点。

随后，将详细分析超声导波检测技术在不同领域的应用实例，包括材料质量检测、结构健康监测、故障诊断与预防等。

还将探讨超声导波检测技术在应用中遇到的主要挑战，如信号传输衰减、复杂结构检测、智能化和自动化程度不足等问题。

通过对超声导波检测技术的深入研究和综合分析，本文旨在为读者提供一个全面了解该技术的视角，并为该领域的未来发展提供有益的启示和建议。

二、超声导波检测技术的发展超声导波检测技术自其诞生以来，已经经历了数十年的技术发展与进步，其发展历程可以分为几个关键阶段。

早期阶段，超声导波检测主要依赖于传统的压电晶体作为换能器，信号处理和数据处理能力有限，因此其应用范围主要局限在一些简单的结构和材料检测中。

随着电子技术和信号处理技术的发展，超声导波检测逐渐引入了数字化信号处理技术，大大提高了信号的分辨率和抗干扰能力。

进入21世纪，随着计算机技术和大数据技术的飞速发展，超声导波检测开始进入智能化时代。

现代超声导波检测系统不仅能够实现实时数据采集、处理和分析，还能通过机器学习、深度学习等人工智能技术，对检测数据进行自动解读和预测。

各种新型的超声导波换能器、阵列探头等设备的出现，使得超声导波检测能够适用于更加复杂和精细的结构和材料检测。

在硬件技术发展的同时，超声导波检测的理论研究也在不断深入。

例如，对于超声导波在材料中的传播特性、散射机制、信号识别等方面的研究，为超声导波检测技术的应用提供了坚实的理论基础。

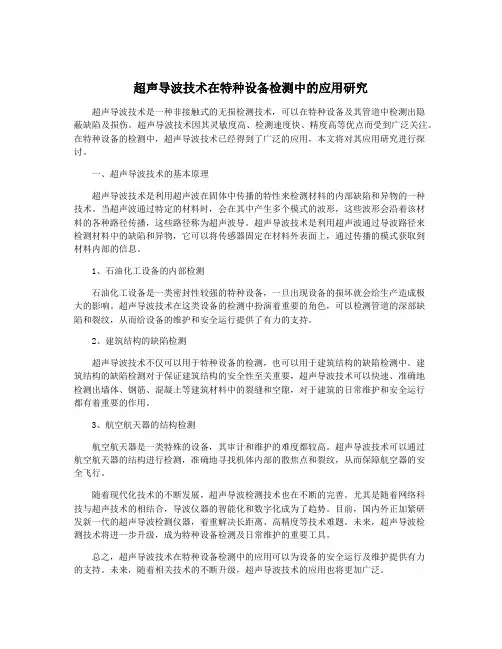

超声导波技术在特种设备检测中的应用研究超声导波技术是一种非接触式的无损检测技术，可以在特种设备及其管道中检测出隐蔽缺陷及损伤。

超声导波技术因其灵敏度高、检测速度快、精度高等优点而受到广泛关注。

在特种设备的检测中，超声导波技术已经得到了广泛的应用，本文将对其应用研究进行探讨。

一、超声导波技术的基本原理超声导波技术是利用超声波在固体中传播的特性来检测材料的内部缺陷和异物的一种技术。

当超声波通过特定的材料时，会在其中产生多个模式的波形，这些波形会沿着该材料的各种路径传播，这些路径称为超声波导。

超声导波技术是利用超声波通过导波路径来检测材料中的缺陷和异物，它可以将传感器固定在材料外表面上，通过传播的模式获取到材料内部的信息。

1、石油化工设备的内部检测石油化工设备是一类密封性较强的特种设备，一旦出现设备的损坏就会给生产造成极大的影响。

超声导波技术在这类设备的检测中扮演着重要的角色，可以检测管道的深部缺陷和裂纹，从而给设备的维护和安全运行提供了有力的支持。

2、建筑结构的缺陷检测超声导波技术不仅可以用于特种设备的检测，也可以用于建筑结构的缺陷检测中。

建筑结构的缺陷检测对于保证建筑结构的安全性至关重要，超声导波技术可以快速、准确地检测出墙体、钢筋、混凝土等建筑材料中的裂缝和空隙，对于建筑的日常维护和安全运行都有着重要的作用。

3、航空航天器的结构检测航空航天器是一类特殊的设备，其审计和维护的难度都较高。

超声导波技术可以通过航空航天器的结构进行检测，准确地寻找机体内部的散焦点和裂纹，从而保障航空器的安全飞行。

随着现代化技术的不断发展，超声导波检测技术也在不断的完善。

尤其是随着网络科技与超声技术的相结合，导波仪器的智能化和数字化成为了趋势。

目前，国内外正加紧研发新一代的超声导波检测仪器，着重解决长距离、高精度等技术难题。

未来，超声导波检测技术将进一步升级，成为特种设备检测及日常维护的重要工具。

总之，超声导波技术在特种设备检测中的应用可以为设备的安全运行及维护提供有力的支持。

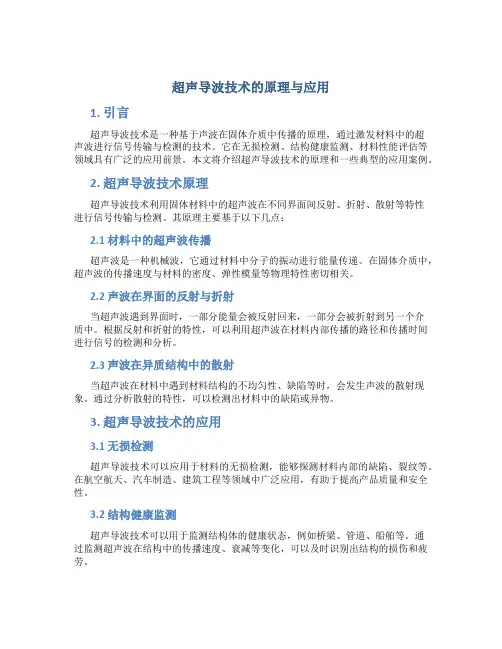

超声导波技术的原理与应用1. 引言超声导波技术是一种基于声波在固体介质中传播的原理，通过激发材料中的超声波进行信号传输与检测的技术。

它在无损检测、结构健康监测、材料性能评估等领域具有广泛的应用前景。

本文将介绍超声导波技术的原理和一些典型的应用案例。

2. 超声导波技术原理超声导波技术利用固体材料中的超声波在不同界面间反射、折射、散射等特性进行信号传输与检测。

其原理主要基于以下几点：2.1 材料中的超声波传播超声波是一种机械波，它通过材料中分子的振动进行能量传递。

在固体介质中，超声波的传播速度与材料的密度、弹性模量等物理特性密切相关。

2.2 声波在界面的反射与折射当超声波遇到界面时，一部分能量会被反射回来，一部分会被折射到另一个介质中。

根据反射和折射的特性，可以利用超声波在材料内部传播的路径和传播时间进行信号的检测和分析。

2.3 声波在异质结构中的散射当超声波在材料中遇到材料结构的不均匀性、缺陷等时，会发生声波的散射现象。

通过分析散射的特性，可以检测出材料中的缺陷或异物。

3. 超声导波技术的应用3.1 无损检测超声导波技术可以应用于材料的无损检测，能够探测材料内部的缺陷、裂纹等。

在航空航天、汽车制造、建筑工程等领域中广泛应用，有助于提高产品质量和安全性。

3.2 结构健康监测超声导波技术可以用于监测结构体的健康状态，例如桥梁、管道、船舶等。

通过监测超声波在结构中的传播速度、衰减等变化，可以及时识别出结构的损伤和疲劳。

3.3 材料性能评估超声导波技术可以评估材料的弹性模量、密度等物理性质。

通过测量超声波在材料中的传播速度和散射特性，可以推断出材料的力学性能和微观结构。

3.4 智能传感器技术超声导波技术可以与智能传感器技术相结合，实现非接触、远程、自动化的监测和控制。

例如在智能建筑中，通过超声导波技术可以实时监测建筑结构的变化，提升建筑的安全性和节能性。

4. 总结超声导波技术以其独特的原理和广泛的应用前景，在工程领域中得到了广泛的应用。

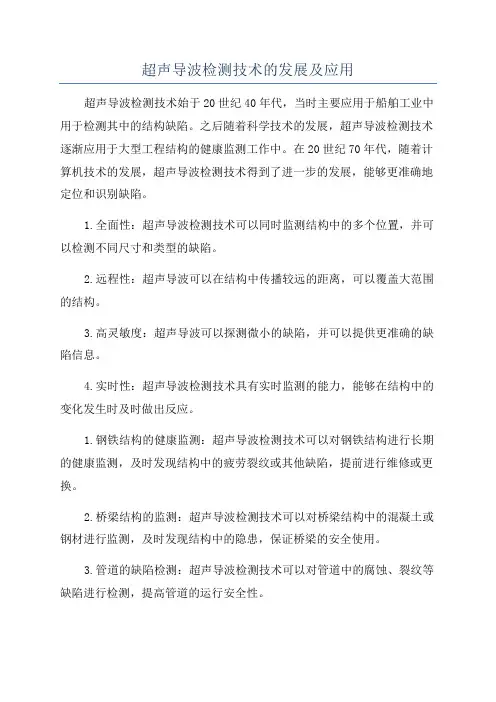

超声导波检测技术的发展及应用
超声导波检测技术始于20世纪40年代，当时主要应用于船舶工业中用于检测其中的结构缺陷。

之后随着科学技术的发展，超声导波检测技术逐渐应用于大型工程结构的健康监测工作中。

在20世纪70年代，随着计算机技术的发展，超声导波检测技术得到了进一步的发展，能够更准确地定位和识别缺陷。

1.全面性：超声导波检测技术可以同时监测结构中的多个位置，并可以检测不同尺寸和类型的缺陷。

2.远程性：超声导波可以在结构中传播较远的距离，可以覆盖大范围的结构。

3.高灵敏度：超声导波可以探测微小的缺陷，并可以提供更准确的缺陷信息。

4.实时性：超声导波检测技术具有实时监测的能力，能够在结构中的变化发生时及时做出反应。

1.钢铁结构的健康监测：超声导波检测技术可以对钢铁结构进行长期的健康监测，及时发现结构中的疲劳裂纹或其他缺陷，提前进行维修或更换。

2.桥梁结构的监测：超声导波检测技术可以对桥梁结构中的混凝土或钢材进行监测，及时发现结构中的隐患，保证桥梁的安全使用。

3.管道的缺陷检测：超声导波检测技术可以对管道中的腐蚀、裂纹等缺陷进行检测，提高管道的运行安全性。

4.风力发电机叶片的健康监测：超声导波检测技术可以对风力发电机
叶片进行监测，及时发现叶片中的损伤，保证发电机的正常运行。

总结
超声导波检测技术是一种应用十分广泛的无损检测技术，具有全面性、远程性、高灵敏度和实时性等优势，可以在工程领域中对结构进行健康监
测和缺陷检测。

随着科学技术的不断发展，相信超声导波检测技术将会得
到进一步的完善和应用。

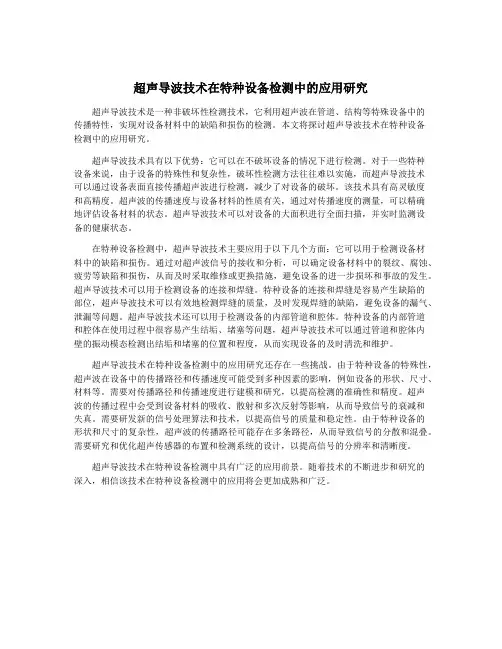

超声导波技术在特种设备检测中的应用研究超声导波技术是一种非破坏性检测技术，它利用超声波在管道、结构等特殊设备中的传播特性，实现对设备材料中的缺陷和损伤的检测。

本文将探讨超声导波技术在特种设备检测中的应用研究。

超声导波技术具有以下优势：它可以在不破坏设备的情况下进行检测。

对于一些特种设备来说，由于设备的特殊性和复杂性，破坏性检测方法往往难以实施，而超声导波技术可以通过设备表面直接传播超声波进行检测，减少了对设备的破坏。

该技术具有高灵敏度和高精度。

超声波的传播速度与设备材料的性质有关，通过对传播速度的测量，可以精确地评估设备材料的状态。

超声导波技术可以对设备的大面积进行全面扫描，并实时监测设备的健康状态。

在特种设备检测中，超声导波技术主要应用于以下几个方面：它可以用于检测设备材料中的缺陷和损伤。

通过对超声波信号的接收和分析，可以确定设备材料中的裂纹、腐蚀、疲劳等缺陷和损伤，从而及时采取维修或更换措施，避免设备的进一步损坏和事故的发生。

超声导波技术可以用于检测设备的连接和焊缝。

特种设备的连接和焊缝是容易产生缺陷的部位，超声导波技术可以有效地检测焊缝的质量，及时发现焊缝的缺陷，避免设备的漏气、泄漏等问题。

超声导波技术还可以用于检测设备的内部管道和腔体。

特种设备的内部管道和腔体在使用过程中很容易产生结垢、堵塞等问题，超声导波技术可以通过管道和腔体内壁的振动模态检测出结垢和堵塞的位置和程度，从而实现设备的及时清洗和维护。

超声导波技术在特种设备检测中的应用研究还存在一些挑战。

由于特种设备的特殊性，超声波在设备中的传播路径和传播速度可能受到多种因素的影响，例如设备的形状、尺寸、材料等。

需要对传播路径和传播速度进行建模和研究，以提高检测的准确性和精度。

超声波的传播过程中会受到设备材料的吸收、散射和多次反射等影响，从而导致信号的衰减和失真。

需要研发新的信号处理算法和技术，以提高信号的质量和稳定性。

由于特种设备的形状和尺寸的复杂性，超声波的传播路径可能存在多条路径，从而导致信号的分散和混叠。

超声导波检测技术在压力管道检测中的应用研究超声导波检测技术是一种应用于结构健康监测和无损检测的有效手段。

通过在管道表面激发超声导波，可以对管道内部及周围的缺陷进行评估和检测，实现对管道的损伤和腐蚀程度进行实时监测。

因此，超声导波检测技术在压力管道检测中得到了广泛的应用。

本文将探讨超声导波检测技术在压力管道检测中的应用研究。

一、超声导波技术原理超声导波检测技术是通过在压力管道表面激发超声波，并通过接收器接收并分析超声波信号，从而实现对管道状态进行诊断。

在压力管道检测中，可以通过精确控制激发超声波的波长、频率和传播方向，来检测出管道中的各种缺陷和损伤，如管道内部的裂纹、腐蚀、磨损等。

超声导波技术根据超声波在不同介质中的传播特性和面对波的特性，可以分为纵波、横波和剪切波。

其中，纵波是波速最快的一种，它沿着管道的轴向传播，可用于检测管道内部的缺陷和腐蚀；横波是波速较慢的一种，它沿着管道的周向传播，可用于检测管道弯曲处的缺陷和损伤；剪切波也是一种周向传播的波，其传播速度介于纵波和横波之间，主要用于检测管道表面附着物和松动部分。

二、超声导波技术在压力管道检测中的应用1. 检测管道内部的裂纹和腐蚀在使用超声导波技术进行内部检测时，激发的超声波会沿着管道轴向传播，并通过管道内部存在的裂纹、腐蚀等缺陷时产生的反射和散射，形成不同的信号。

总的来说，由于缺陷处所引起的超声波的反射和散射等情况与管道本身的特性如弯曲、直径大小等关联较小，因此可以使用超声波检测技术来精确检测管道内部的裂纹和腐蚀。

特别是采用多通道捕获和分析技术，可以实现对管道整个截面的检测和分析。

2. 检测管道表面的附着物和松动处超声导波技术还可以用于检测管道表面的附着物和松动处。

在横波的传播过程中，其波形可以受到管道表面的附着物和松动处的影响。

因此，通过分析横波波形的特征，可以得出附着物或松动处的存在情况，从而及时进行处理和维护。

此外，由于横波能穿过附着物，因此超声导波技术还可以用于检测附着物和管道之间的空隙。

超声导波检测技术超声导波（Ultrasonic Guided Wave）检测技术利用低频扭曲波（Torsinal Wave）或纵波（Longitudinal Wave）可对管路、管道进行长距离检测，包括对于地下埋管不开挖状态下的长距离检测。

超声导波（也称为制导波）的产生机理与薄板中的兰姆波激励机理相类似，也是由于在空间有限的介质内多次往复反射并进一步产生复杂的叠加干涉以及几何弥散形成的。

但是对于管道检测，在一般管壁厚度下要产生适当的波型，则需要使用比通常超声波探伤低得多的频率，导波通常使用的频率f＜100KHz，因此导波对单个缺陷的检出灵敏度与通常使用频率在MHz级别的超声检测相比是比较低的，但是导波检测的优点是能传播20~30米长距离而衰减很小，因此可在一个位置固定脉冲回波阵列就可做大范围的检测，特别适合于检测在役管道的内外壁腐蚀以及焊缝的危险性缺陷。

低频导波长距离超声检测法用于管道在役状态的快速检测，内外壁腐蚀可一次探测到，也能检出管子断面的平面状缺陷。

超声导波应用的主要波型包括-扭曲波（Torsinal Wave，也简称为扭波）和纵波（Longitudinal Wave）。

扭曲波的特点是能够一边沿管子周向振动，一边沿管子轴向传播，声能受管道内部液体影响较小（在导波检测时，液体在管道中流动是允许的），回波信号能包含管轴方向的缺陷信息，通常能得到清晰的回波信号，信号识别较容易，在应用中需要换能器数量少，重量轻、费用省、因管内液体介质而产生的扩散效应较小，波型转换较少，检测距离较长，对轴向缺陷灵敏度高。

纵波特点是一边沿管子轴向振动，一边沿管子轴向传播，回波幅度与缺陷性状关系不大，回波信号不如扭波清晰，因为受管内流体流动的影响，也受探头接触面的表面状态影响较大（油漆、凹凸等）受被测管内液体介质流动的影响很大。

超声导波检测装置主要由固定在管子上的探伤套环（探头矩阵）、检测装置本体（低频超声探伤仪）和用于控制和数据采样的计算机三部分组成。

超声导波检测技术在压力管道检测中的应用研究超声导波检测技术是一种用于检测金属管道中内部缺陷的非破坏性检测方法。

目前，它已经成为压力管道检测领域中最为常用和可靠的方法之一。

本文将详细介绍超声导波检测技术在压力管道检测中的应用研究。

一、超声导波检测技术的原理超声导波检测技术是一种基于声学原理的检测方法，通过在金属管道中传播超声波来检测管道中的内部缺陷。

超声波会在管道内部产生反射和散射，并且不同频率的超声波会因为管道不同部位的结构差异而受到不同的影响，从而形成不同的回波信号。

这些信号可以通过电子仪器进行处理和分析，通过对其波形、振幅、时间等特征进行分析，可以确定管道内部的缺陷类型和位置。

1. 腐蚀检测超声导波检测技术可以通过检测管道表面和管道内部的缺陷来对管道进行腐蚀检测。

管道表面的腐蚀可以通过超声波的散射来检测，而管道内部的腐蚀可以通过超声波的回波信号来检测。

这样可以便于管道维护人员及时发现管道的腐蚀情况，进行维护和修复。

2. 破裂检测破裂是压力管道的常见缺陷之一，超声导波检测技术可以有效地对破裂进行检测。

当管道内部存在破裂时，超声波会产生不同的特征信号，通过对这些信号进行分析可以确定管道的破裂位置及程度。

3. 焊缝检测超声波会被焊缝表面的几何形状和物理性质影响，在焊缝中存在的缺陷可以通过超声波的回波信号来检测。

这种检测方法可以有效地检测管道焊缝的质量，确保管道的安全和可靠性。

4. 垂直管道检测垂直管道常常受到热膨胀和冷缩等环境因素的影响，容易引起管道的内部缺陷，给管道的使用带来安全隐患。

超声导波检测技术可以通过对管道上下方向的检测，对垂直管道的内部缺陷进行有效地检测，并确保管道的安全和可靠性。

5. 隐蔽部位检测有些压力管道的结构较为复杂，隐蔽部位容易受到损坏。

超声导波检测技术可以通过检测管道内部声波的传播速度和振幅等特征，对隐蔽部位进行检测，并可以有效地检测到管道的缺陷。

1、非破坏性检测方法，不会对管道本身造成任何损伤。

超声导波技术的原理及应用1. 导言超声导波技术是一种利用超声波在材料中传播的特性来实现能量传输和信号检测的技术。

本文将介绍超声导波技术的原理以及其在各个领域的应用。

2. 超声导波技术原理超声导波技术利用材料中的弹性波传播来实现能量传输和信号检测。

其原理如下：2.1 超声波传播超声波是一种机械波，其传播需要介质，可以是固体、液体或气体。

在介质中，超声波以粒子振动的形式传播，产生纵波和横波两种类型。

2.2 波导效应超声导波技术利用材料中的波导效应来实现能量传输和信号检测。

波导效应是指超声波在材料内部一次传播。

2.3 材料特性的影响材料的物理特性如导波模式、频率、速度等都会对超声导波的传播和检测产生影响。

不同的材料有不同的导波特性，需要根据具体应用进行选择。

3. 超声导波技术的应用3.1 结构健康监测超声导波技术可以用于结构健康监测，通过监测结构中的超声波传播状态来检测结构的健康状况。

例如，可以用于飞机翼部的检测，及时发现裂纹等结构缺陷。

3.2 无损检测超声导波技术在无损检测领域有广泛应用。

可以用于金属材料、混凝土、陶瓷等材料的缺陷检测。

通过分析超声波传播的变化，可以判断材料内部是否存在缺陷。

3.3 液体流体检测超声导波技术还可以应用于液体流体检测。

通过监测液体中的超声波传播变化，可以识别液体中的气泡、颗粒等。

3.4 材料表征超声导波技术可以用于材料的表征，包括材料的弹性模量、密度等物理参数的测量。

这对于材料研究和工程设计有很大的意义。

4. 结论超声导波技术是一种利用超声波在材料中传播的特性来实现能量传输和信号检测的技术。

它在结构健康监测、无损检测、液体流体检测以及材料表征等方面都有广泛的应用。

随着技术的不断发展，超声导波技术将在更多领域得到应用的拓展。

以上就是对超声导波技术的原理及应用的介绍，希望对读者有所帮助。

超声导波技术的原理和应用1. 引言超声导波技术是一种非破坏性检测方法，利用超声波在导波结构中的传播特性来实现对材料中的缺陷或损伤进行检测和评估。

本文将介绍超声导波技术的原理和应用。

2. 超声导波技术的原理超声导波技术基于超声波在导波结构中的传播原理。

导波结构通常是由一种或多种材料构成的波导，其形状可以是平板、圆柱、环形或其他几何形状。

超声波在导波结构中可以通过不同的模式（纵波、横波等）进行传播，这些模式具有不同的传播速度和频率范围。

超声导波技术的原理可以归纳为以下几个方面： - 超声波的发射和接收：超声波通常是通过压电传感器（如压电陶瓷）或磁性传感器（如磁性彗星）发射和接收的。

发射的波形可以是脉冲、调制或连续波形，接收的波形可以是幅度、相位或频率的变化。

- 导波结构的选择：根据被测材料的特性和要检测的缺陷类型，选择合适的导波结构（如平板、圆柱等）和超声波的传播模式（纵波、横波等）。

- 缺陷的识别和评估：通过分析接收到的超声波信号，识别和评估目标材料中的缺陷或损伤。

这可以通过比较实际接收到的信号与预期的波形、频谱或时间延迟来实现。

3. 超声导波技术的应用超声导波技术在许多领域都有广泛的应用，包括材料科学、结构健康监测、非破坏性检测等。

以下是一些常见的应用领域：3.1 材料科学•材料的弹性性质评估：超声导波技术可以用来评估材料的弹性性质，如弹性模量、剪切模量等。

通过测量超声波在材料中的传播速度和频率响应，可以推断材料的机械性能。

•缺陷检测：超声导波技术可以检测材料中的缺陷，如裂纹、气孔等。

通过分析超声波的反射、散射或传播模式的改变，可以确定缺陷的位置、形状和尺寸。

3.2 结构健康监测•建筑物结构监测：超声导波技术可以用来监测建筑物的结构健康状况，如混凝土桥梁、钢结构等。

通过在结构中布置多个超声传感器，并对传播的超声波进行实时监测和分析，可以及时发现结构中的缺陷或损伤。

•飞机机翼监测：超声导波技术可以应用在飞机机翼等复杂结构的监测中。

超声导波检测技术原理
超声导波技术是一种以纵向导波为主要传播模态的无损检测技术，在材料中的应用历史悠久，应用最为广泛。

利用导波的时间反演技术，可以对各种材料进行检测和评估，并在某些领域具备不可替代的优势。

如结构的损伤检测、缺陷定位等。

基于纵向导波的无损检测技术，主要包括超声纵波、超声横波和超声横波频散特性等方法。

在材料中传播的纵向导波，主要包括导波的一阶纵向模态和二阶纵向模态。

其中一阶纵向模态包括纵波、横波和中波导波等。

由于一阶纵向模态在材料中传播时能量较小，而且可以在材料中沿程传播，因此其被广泛应用于材料缺陷检测。

二阶纵向模态是在一阶纵向模态基础上发展起来的，包括导波的一阶、二阶和三阶纵向模态。

与一阶纵向模态相比，二阶和三阶导波的能量更大，可以用于更复杂的结构形式和缺陷检测。

导波在不同介质中的频散特性
在流体中传播的超声导波是一种以横向运动为主的纵波（L），其在流体中传播时存在频散曲线，这就是超声导波的频散特性。

—— 1 —1 —。

超声导波检测技术在压力管道检测中的应用研究一、超声导波检测技术概述超声导波检测技术是利用超声波在材料中的传播特性来检测材料内部的缺陷情况的一种方法。

它通过在材料中引入超声波，利用超声波在材料内部的传播特性和反射特性，来检测材料中的缺陷和变化。

与传统的超声波检测技术相比，超声导波技术在材料中的传播距离更远，能够有效地检测材料中的细小缺陷，因此在检测灵敏度和有效性上有着更明显的优势。

二、超声导波检测技术在压力管道检测中的应用研究1.适用范围超声导波检测技术在压力管道检测中的应用范围非常广泛，可以对各种类型的管道进行检测，包括金属管道、复合材料管道等。

在管道的壁厚较大的情况下，超声导波检测技术同样能够发挥其优势，准确地检测出管道壁内部的缺陷情况。

2.检测原理超声导波检测技术通过在管道中引入超声波，利用超声波在管道内部的传播特性和反射特性，来检测管道内部的缺陷情况。

超声波在管道内部的传播受到管道壁厚、材料性质、管道内部的缺陷等因素的影响，根据超声波的传播时间、幅度、频率等参数来判断管道内部的缺陷情况。

3.优势和局限性超声导波检测技术在压力管道检测中具有以下优势：（1）灵敏度高：超声波在材料中的传播特性使得超声导波检测技术对于材料内部的细小缺陷具有很高的灵敏度，能够有效地检测出管道内部的腐蚀、疲劳等问题；（2）定位准确：超声导波检测技术能够对管道内部的缺陷进行准确定位，帮助工作人员快速找到管道内部存在问题的位置；（3）非破坏性：超声导波检测技术是一种非破坏性检测方法，不会对管道本身造成损坏，能够保持管道的完整性。

超声导波检测技术在压力管道检测中也存在一定的局限性，包括：（1）受材料影响：不同材料的超声波传播特性不同，因此在实际应用中需要对不同材料的管道进行适当的参数调整；（2）较高的技术要求：超声导波检测技术对操作人员的技术要求较高，要求操作人员具有一定的专业知识和经验。

三、超声导波检测技术在压力管道检测中的应用案例超声导波检测技术在压力管道检测中已经得到了广泛的应用，下面通过具体的案例来说明其应用效果。
