01 施耐德MT 开关测试仪操作说明20101229(按照红色字体操作)开全功能开关测试仪机常用界面1:开全功能开关测试仪机的界面(主菜单)1-1选择英语FULL-FUCTIONTEST KITVERSION 1.0 LANGUAGEENGLISH全功能开关测试仪版本1.0语言NEXT下一步2,在1选择下一步SELECT TEST KIT FUNCTIONINHIBIT THERMAL IMAGE PROTECTIONTEST ZSI FUNCTIONTEST BREAKERTRIPVIEW/DELETE TEST FILESINHIBIT GROUND FAULT PROTECTION CONFIGURE TEST KIT OPTIONS选择测试仪功能主菜单测试断路器仪抑制接地故障保护抑制热特征保护(小用到)测试ZSI仪器2. 1选择测试仪配置参数选择(触摸屏的参数为单循环)CONFIGURE TEST KIT OPTIONSHOME选择测试仪培植参数LANGUAGECONTRASTDISPLAY BACKLIGHT DISPLAY2. 2. 1选择断路器测试仪(下面的参数一部分是由开关直接得到(触摸屏的底色为白色部分)另一部分是自己根据开关选择的(底色为黑色部分))(国标选择IEC)CONFIGURE CIRCUIT BRESKER PARAMETERSTRIP UNITSTANDARD FAMILY TRIP UNITINTERRUPTTYPE BREAKER FAMILY BREAKERTYPERATINGHOMENEXT控制单 标(脱扣单元) 控制单 簖能力 类型 断路额定电流 下一 步断路器参数配置说明如下:注一一白色底部分是默认的,不需要设置。
① 控制单元(脱扣单元):默认为MICRO-LOGI (不需设置。
② 控制单元类型:按照开关默认的,如显示的是2.0、5.0、6.0或7.0,不需设③ 断路器:选MASTER-PACT ④ 断路器型号:A 、 开关型号为 MT06N1~MT16N 对应选NT06~NT16B 、 开关型号为MT08N2~MT25N 对应选NW08~NW25C 、开关型号为MT08H1~MT63H 对应选NW08~NW63D 、开关型号为 MT08H1b~MT63H1b 应选 NW08~NW63E 、 开关型号为MT08H2~MT63H 对应选NW08~NW63断路器参数配置断路器型主菜单分⑤国标:选IEC。
ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明,提醒您注意潜在的危险,或者请您注意那些阐述、简化过程和关键操作。
开关的不可恢复性损坏。
X: 关键性操作,提示您使用不当时,可能使控制器工作于非正常状态。
请注意:电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
未按使用手册操作而造成的不良后果,施耐德电气公司将不负任何责任。
目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备:总则•GB14048. 2-2008 低压开关设备和控制设备:断路器•GB/T14048.11-2008 低压开关设备和控制设备:多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3;接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态,在手动操作断路器前需要将其断电,它可能在没有任何警告的情况下操作断路器。
Masterpact MT低压空气断路器和负荷开关简化目录早期的 Masterpact 产品设立了世界范围空气断路器的新标准,多年后,许多制造厂也开发具有 Masterpact 革新特点如分断原理,模块化设计和复合材料的产品。
今天,施耐德电气又推出最新的 Masterpact MT 新产品,除了具有传统断路器特点之外 (抽出式,选择性和低维护性),它们又具有了体积优化,内置通讯和测量功能。
Masterpact MT 采用最新技术,增强了产品性能和安全性,是具有容易安装、用户界面友好、操作方便、设计容易的划时代产品。
Masterpact MT系列断路器已通过中国3C 认证及船级社认证。
56E 58880出色源于个性新型 M a s t e r p a c tMasterpact MT 七种分断类型N1 - 标准型,适用于分断低等级短路电流N2 - 适用于一般的应用场合H1 - 适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中H1b - 适用于短路电流较大的工业行业H2 - 高性能型,适用于可能产生非常高短路电流的重工业领域H3 - 适用于既需要高性能的分断能力,又需要高水平配合的场合L1 - 具有高限流能力,用以保护馈电单元或当变压器额定功率提高时,提高开关柜的性能水平易集成于通信网Masterpact MT 可集成于一般管理系统中,优化设备的操作和维护。
通信结构是开放式的。
通过接口可适用于任何协议。
负荷开关负荷开关直接由断路器派生出来的,具有高质量和高性能的特点。
根据型号,负荷开关有 3 种 HA 、NA 和 HF 。
HF 安装了瞬时保护装置,防止短路时合闸。
一旦合闸,负荷开关不再提供保护与普通开关一样。
负荷开关常用于母联上。
特殊应用p 1000V 交流Masterpact NW H10 型断路器和负荷开关,800A 到 4000A, 3 极或 4 极,抽屉式,型号为 H10。

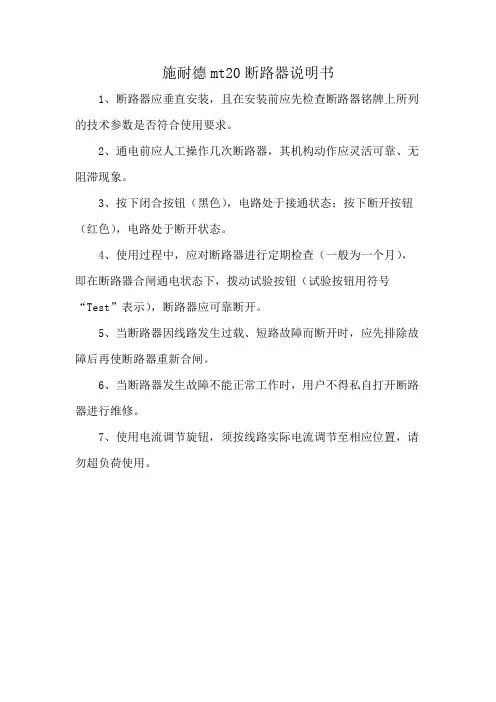

施耐德mt20断路器说明书
1、断路器应垂直安装,且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
2、通电前应人工操作几次断路器,其机构动作应灵活可靠、无阻滞现象。
3、按下闭合按钮(黑色),电路处于接通状态;按下断开按钮(红色),电路处于断开状态。
4、使用过程中,应对断路器进行定期检查(一般为一个月),即在断路器合闸通电状态下,拨动试验按钮(试验按钮用符号“Test”表示),断路器应可靠断开。
5、当断路器因线路发生过载、短路故障而断开时,应先排除故障后再使断路器重新合闸。
6、当断路器发生故障不能正常工作时,用户不得私自打开断路器进行维修。
7、使用电流调节旋钮,须按线路实际电流调节至相应位置,请勿超负荷使用。

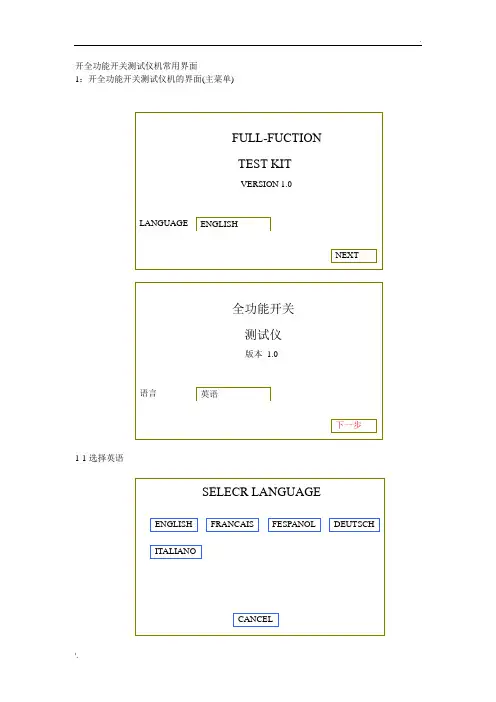

开全功能开关测试仪机常用界面1:开全功能开关测试仪机的界面(主菜单)1-1选择英语2,在1选择下一步2.1 选择测试仪配置参数选择(触摸屏的参数为单循环)2.2.1 选择断路器测试仪(下面的参数一部分是由开关直接得到(触摸屏的底色为白色部分)另一部分是自己根据开关选择的(底色为黑色部分))(国标选择IEC)注——白色底部分是默认的,不需要设置。
①控制单元(脱扣单元):默认为MICRO-LOGIC,不需设置。
②控制单元类型:按照开关默认的,如显示的是2.0、5.0、6.0或7.0,不需设置。
③断路器:选MASTER-PACT④断路器型号:A、开关型号为MT06N1~MT16N1对应选NT06~NT16B、开关型号为MT08N2~MT25N2对应选NW08~NW25C、开关型号为MT08H1~MT63H1对应选NW08~NW63D、开关型号为MT08H1b~MT63H1b对应选NW08~NW63E、开关型号为MT08H2~MT63H2对应选NW08~NW63⑤国标:选IEC。
⑥分断能力:按照开关设置,如开关是N1、H1(H1、N2、H1b是通用的)、H2。
⑦额定电流:按照开关默认的,不需要设置。
2.2.2 在22.2.3 在2.2.2中选择自动测试曲线lr 长延时tr 长延时(反时限)idmtllsd 短延时tsd 短延时(反时限)li 瞬时脱扣lg 接地故障tg保护参数配置表:按照开关默认的参数,不需要设置。
2.2.4 在2.2.3中选择下一步得(这脱扣的种类看开关)2.2.5 在2.2.4中选择下一步得2.2.6 在22.2.7 在2.2.6中得存储类型选CERATE 就可以了2.2.8 在2.2.6中选下一步进入存储文件界面。
施耐德触摸屏说 明 及 操 作 手 册使用该设备前请务必仔细阅读本说明书柳州富达机械有限公司LIUZHOU TECH MACHINERY CO., LTDCode 2205 6010 41 Edition 7/2009柳州富达机械有限公司公司地址:柳州市阳和工业新区工业园,B-22-1,B-23-1 邮编:545006 商务部电话:(0772)3171004 3172024 3172648 3172248售后服务电话:(0772)3172247 3173004技术部电话:(0772)3171256 3171564传 真:(0772)3171027网 址:E-mail:fudalz@ liutech@授权及服务中心如果机器需要停机或者没有正常运行,请关闭机器但不要试图去修理他。
请联系一个拥有授权的服务中心来修理,并且需要采用原配件。
对本建议的疏忽将会对压缩机设备的安全造成损坏。
说 明请妥善保存本说明书,以便随时查用;本手册是该机器的一部分。
请您务必在使用本机器之前详细阅读本说明书。
.对设备进行的安装以及随后的操作都必须充分地考虑到电气设备的操作规定及个人安全因素。
性能和安全说明当需要对机器进行维修的时候应先停机。
即使是小的操作也需要由拥有资格的技术人员来进行。
制造商对任何因违反本手册所造成的损失不负任何责任。
本设备不允许安装在户外。
施耐德触摸屏XBT RT500操作说明一、本说明书仅适用于使用施耐德触摸屏XBT RT500的螺杆压缩机。
XBT RT500的操作为触摸+按键相结合的形式:二、运行参数的显示在该页面上,可翻看压缩机的各种状态信息。
三、参数的设定在运行参数显示页面,按下F2按键,可进入参数设定页面。
该页面有三个选项,通过三个触摸箭头分别进入。
通过返回箭头会到参数显示页面。
1、压力传感器调零在机器开动前,要对压力传感器调零。
通过两边的触摸按键,使压力传感器显示的压力在零压状态下显示为零。
2、运行参数的设定,该项参数不需密码3、保护参数的设定在进入设定前,必需输入密码。
施耐德MT断路器
施耐德电气有限公司(SchneiderElectricSA)是世界500强企业之一,1836年由施耐德兄弟建立。
如今,它的总部位于法国吕埃,施耐德电气公司是全球能效管理领域的领导者,为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案,在住宅应用领域也拥有强大的市场能力。
2012财年,施耐德在全球的总营收达到240亿欧元,在100多个国家拥有超过140,000名员工。
断路器应垂直安装,且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器,其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮(黑色),电路处于接通状态;按下断开按钮(红色),电路处于断开状态。
▲使用过程中,应对断路器进行定期检查(一般为一个月),即在断路器合闸通电状态下,拨动试验按钮(试验按钮用符号“Test”表示),断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时,应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型,所以当断路器发生故障不能正常工作时,用户不得私自打开断路器进行维修。
▲使用电流调节旋钮,须按线路实际电流调节至相应位置,请勿超负荷使用
如需近一步了解施耐德接触器,ABB断路器,西门子接触器,西门子断路器,常熟开关,价格,厂家,批发,参数等。
请关注科旭机电http:/。
ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明,提醒您注意潜在的危险,或者请您注意那些阐述、简化过程和关键操作。
开关的不可恢复性损坏。
X: 关键性操作,提示您使用不当时,可能使控制器工作于非正常状态。
请注意:电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
未按使用手册操作而造成的不良后果,施耐德电气公司将不负任何责任。
目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备:总则•GB14048. 2-2008 低压开关设备和控制设备:断路器•GB/T14048.11-2008 低压开关设备和控制设备:多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3;接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态,在手动操作断路器前需要将其断电,它可能在没有任何警告的情况下操作断路器。
ATMT自动电源转换系统用户手册下面的符号将用于本手册的说明,提醒您注意潜在的危险,或者请您注意那些阐述、简化过程和关键操作。
开关的不可恢复性损坏。
X: 关键性操作,提示您使用不当时,可能使控制器工作于非正常状态。
请注意:电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
未按使用手册操作而造成的不良后果,施耐德电气公司将不负任何责任。
目录一、控制器介绍 (1)1. 符合标准 (1)2. 污染等级 (1)3. 抗湿热等级 (1)4. 电磁兼容性 (1)5. 安装与操作指南 (1)6. 安全信息 (1)7. 控制器类型 (1)二、控制器操作及参数设置 (3)1. 2A/2B控制器面板介绍 (3)2. 3A/3B控制器面板介绍 (4)3. 显示及设置 (5)三、控制器端子说明 (11)四、安装及接线 (12)1. 控制器外形及安装尺寸 (12)2. 适配器外形及安装尺寸 (13)3. 适配器与开关接线图 (15)4. 2A/2B整体安装图 (16)5. 3A/3B整体安装图 (17)一、控制器介绍1.符合标准•GB14048.1-2006 低压开关设备和控制设备:总则•GB14048. 2-2008 低压开关设备和控制设备:断路器•GB/T14048.11-2008 低压开关设备和控制设备:多功能电器转换开关电器•IEC60947:2005 Low-voltage switchgear and controlgear•IEC60947-2:2005 Low-voltage switchgear and controlgear: Breakers•IEC60947-6-1:2005 Low-voltage switchgear and controlgear: Multiple function equipment- Transfer switching equipment2.污染等级•Level33.抗湿热等级A TMT已通过下列标准所规定的严格环境条件下的试验•IEC60068-2-1 干冷环境(-5℃)•IEC60068-2-1 干热环境(+40℃)•IEC60068-2 低温4.电磁兼容性•辐射等级B级执行标准GB4824(CISPR11)•静电放电空气放电Level3;接触放电Level2 执行标准GB1 7626.2-2006(IEC61000-4-2)•射频电磁场LE VEL3 执行标准GB1 7626. 3-2006 (IEC61000-4-3)和GB1 7626.6-2006 (IEC61000-4-6)•电快速瞬变脉冲群LE VEL3 执行标准GB1 7626.4-2008 (IEC61000-4-4)•浪涌LE VEL3 执行标准GB1 7626. 5-2008 (IEC61000-4-5)5.安装与操作指南即使控制单元处于待机状态,在手动操作断路器前需要将其断电,它可能在没有任何警告的情况下操作断路器。
6.安全信息如果对安全使用A TMT有疑问,必须将其退出使用。
7.控制器类型• 2 A 型——适用两电源;具备主、备回路电源失压、断相、欠压、过压检测及自动、延时(连续可调)转换功能;具有发电机启动/ 停止控制功能;电气互锁。
• 2 B 型——适用两电源;具备主、备回路电源失压、断相、欠压、过压检测及自动、延时(连续可调)转换功能;具备频率、相位和电压幅值差检测功能;具备手动并联转换功• 3 A 型——适用两电源一母联的情况;具备主、备回路电源失压、断相、欠压、过压检测及自动、延时(连续可调)转换功能;电气互锁。
• 3 B 型——适用两电源一母联的情况;具备主、备回路电源失压、断相、欠压、过压检测及自动、延时(连续可调)转换功能;具备频率、相位和电压幅值差检测功能;具备手动并联转换功能。
二、控制器操作及参数设置2.1 2A/2B控制器面板介绍图1 2B控制器面板示意图1-报警指示灯,控制器报警时点亮。
2-通讯指示灯,通讯时闪亮。
3-自复键,按下此键后指示灯亮,控制器工作于自投自复状态。
4-不自复键,按下此键后指示灯亮,控制器工作于自投不自复状态。
5-LCD1显示屏。
6-控制器复位键,重启控制器。
7-上箭头键,调整参数时使用。
8-下箭头键,调整参数时使用。
9-OK键,调整参数后确认时使用。
10-MENU键,长按此键进入设置菜单,短按此键返回上一级菜单。
控制器按键锁定时长按此键能解除锁定。
故障报警时短按此键可解除报警。
11-LCD2显示屏。
12-手动并联键,按下此键后指示灯亮,可以进行手动并联操作。
(2A控制器无此功能)13-手动非并联键,按下此键后指示灯亮,可以进行手动转换操作。
14-手动10键,在手动状态下按下此键后完成S1合闸操作。
15-手动01键,在手动状态下按下此键后完成S2合闸操作。
16-手动00键,在手动状态下按下此键后完成S1S2双分操作。
17-S1电源状态指示灯,S1电源正常时绿色,故障时橙色。
18-S1合状态指示灯,S1合闸时点亮。
19-S1分状态指示灯,S1分闸时点亮。
20-S1脱扣态指示灯,S1脱扣时点亮。
21-S2脱扣态指示灯,S2脱扣时点亮。
22-S2分状态指示灯,S2分闸时点亮。
23-S2合状态指示灯,S2合闸时点亮。
24-S2电源状态指示灯,S2电源正常时绿色,故障时橙色。
2.2 3A/3B控制器面板介绍图2 3B控制器面板示意图1到13同2B控制器。
14-手动101键,在手动状态下按下此键后完成S1合闸,TIE分闸,S2合闸操作。
15-手动110键,在手动状态下按下此键后完成S1合闸,TIE合闸,S2分闸操作。
16-手动011键,在手动状态下按下此键后完成S1分闸,TIE合闸,S2合闸操作。
17-手动100键,在手动状态下按下此键后完成S1合闸,TIE分闸,S2分闸操作。
18-手动001键,在手动状态下按下此键后完成S1分闸,TIE分闸,S2合闸操作。
19-手动000键,在手动状态下按下此键后完成S1分闸,TIE分闸,S2分闸操作。
20到23同2B控制器17到20。
24-TIE合状态指示灯,TIE合闸时点亮。
25-TIE分状态指示灯,TIE分闸时点亮。
26-TIE脱扣态指示灯,TIE脱扣时点亮。
27到30同2B控制器21到24。
2.3 显示及设置2.3.1主界面控制器上电后LCD1显示S1 电源的三相电压和频率,LCD2显示S2电源的三相电压和频率,更新时间为1秒。
如图3所示。
图3如果120秒没有进行任何按键操作,控制器会自动锁定按键,此时按下任何按键LCD1将会提示长按MENU键3秒解锁。
如图4所示。
图4长按MENU键3秒,LCD1会提示解锁成功。
如图5所示。
图52.3.2设置菜单解锁成功后再次长按MENU键3秒,可以进入设置菜单。
LCD1显示设置内容,包括参数设置、并联设置、通讯设置、时间设置、语言选择、事件显示、初始设置、产品信息。
按上下箭头键选择设置项,选中项反白显示,按OK键进入选中项设置界面。
如图6所示。
图62.3.2.1参数设置参数设置菜单包括欠压设置、过压设置、T1-T9延时、应用模式、电源自动保护。
选中欠压设置项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整欠压值(调整范围280-360V,步长1V),然后按OK键确认。
如图7所示。
图7选中过压设置项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整过压值(调整范围400-480V,步长1V),然后按OK键确认。
如图8所示。
注意:过压设定值应至少大于欠压设定值50V。
图8T1延时,即S1分闸延时。
选中T1延时项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整T1延时值(调整范围0-64s,步长1s),然后按OK键确认。
如图9所示。
图9T2延时,即S1合闸延时,调整方法同T1延时。
T3延时,即S2分闸延时,调整方法同T1延时。
T4延时,即S2合闸延时,调整方法同T1延时。
T5延时,即TIE分闸延时,调整方法同T1延时。
T6延时,即TIE合闸延时,调整方法同T1延时。
T7延时,即发电机启动延时,调整方法同T1延时(调整范围0-999s,步长1s)。
T8延时,即发电机停止延时,调整方法同T1延时(调整范围0-999s,步长1s)。
T9延时,即全分延时,当S1S2同时故障且电源自动保护设置为开通时有效。
调整方法同T1延时(调整范围0-999s,步长1s)。
选中应用模式项,LCD2显示市电-市电,市电-发电机选项,按OK键使当前设置值反白显示。
通过上下键切换选项,然后按OK键确认(只有2A/2B设置后有效)。
如图10所示。
图10选中电源自动保护项,LCD2显示开通,关闭选项,按OK键使当前设置值反白显示。
通过上下键切换选项,然后按OK键确认。
如图11所示。
当两路电源同时故障,电源自动保护为开通,控制器将经过T9延时后分掉所有开关。
如果电源自动保护为关闭,控制器将保持开关状态不变。
图112.3.2.2并联设置(只有2B/3B设置后有效)并联设置菜单包括电压差、频率差、相角差。
选中电压差项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整电压差值(调整范围0-20V,步长1V),然后按OK键确认。
如图12所示。
图12选中频率差项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整频率差值(调整范0.1-0.2Hz),然后按OK键确认。
如图13所示。
图13选中相角差项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整相角差值(调整范0-5°,步长1°),然后按OK键确认。
如图14所示。
图14当控制器置于手动并联工作状态时,按下手动操作区的按钮后,控制器会持续12秒检测以上三个值,如果检测值小于设置值,控制器将自动完成并联转换。
如果12秒内始终不能满足并联条件,控制器将发出报警信号,表示并联转换失败。
按下MENU可以解除报警。
2.3.2.3通讯设置(选配通讯附件设置后有效)通讯设置菜单包括通讯地址、通讯速率、奇偶校验。
固定2位停止位。
选中通讯地址项,LCD2显示当前值,按OK键使当前设置值反白显示。
通过上下键调整通讯地址值(调整范1-64,步长1),然后按OK键确认。
如图15所示。
图15选中通讯速率项,LCD2显示9600,19200两种波特率选项,按OK键使当前设置值反白显示。
通过上下键切换选项,然后按OK键确认。
如图16所示。
图16选中奇偶校验项,LCD2显示奇,偶,无三种校验选项,按OK键使当前设置值反白显示。
通过上下键切换选项,然后按OK键确认。
如图17所示。
图172.3.2.4时间设置时间设置菜单包括时分设置、日期设置、日期格式。
