施耐德变频器参数设置(一)步骤 1. 电机热保护⑴.按ENTER键,进入SET菜单,连续按下移键,直到后一个参数目录(ITH),输入参数,参数为:电机额定电流×1.2(额定电流以电机铭牌上的为准)。
2. 电机控制菜单drc 按ESC键,退出SET菜单,按下移键,进入电机控制菜单(drc),设定以下参数。
①按ENTER键,进入标准电机频率(bFr),一般设置数值不改变,为厂家设置的50HZ; ②按ESC键,退出bFr,按下移键,进入铭牌给出的电机额定电压(Uns),设置电机铭牌上给定的参数;③退出bFr,进入铭牌给出的电机额定频率(FrS),设置相应电机参数;④退出FrS,进入铭牌给出的电机额定电流(nCr),设置相应参数;⑤退出nCr,进入铭牌给出的电机额定速度(nSp),设置相应参数;⑥退出nSp,进入铭牌给出的功率因素(Cos Phi),设置相应参数。
3. I/O菜单①进入I/O菜单系列,按ENTER,进入2线/3线控制(tCC),查看控制配置是否是2线控制。
2C=2线控制;3C=3线控制;loc=本机控制②退出tcc,进入模拟/逻辑输出AOC/AOV,选择电机电流项(ocr或者可能是OFr)。
注意:20mA或10V对应于两倍的变频器额定电流。
5.控制菜单Ctl 进入配置给定1(Fr1),查看是什么配置,正常我们是以(A13:模拟输入A13)为主变频器启动:进入I/O,之后进入2线/3线控制(tCC),按下loc,退出到rdy,然后按RUN,即可运行,退出按STOP/RESET目前,施耐德电气正致力于成为物联网时代能效管理和自动化的引领者,通过软件数据分析以及服务,将能效管理和自动化进行数字化融合,推动整个行业的数字化进程。
与此同时,施耐德电气宣布推出EcoStruxurePower(即EcoStruxu-re配电)。
作为施耐德电气物联网EcoStruxure系统架构的组成部分,刚刚发布的EcoStruxurePower面向配电领域提供了开放和可互操作的系统架构,从互联互通的产品到边缘控制,再到应用、分析与服务三个层面,形成从连接、收集到分析、行动的闭环智能配电新架构,覆盖所有电力领域和管理链各环节,被认为是“重新定义配电行业”的平台架构。
施耐德atv61中文说明书一、施耐德变频器atv610说明书1.变频器是干什么的?主要用于驱动交流电动机,让交流电机实现无极调速。
例如用于送风机,用变频器来调节电机转速的快慢,就能改变送风量的大小。
还有很多需要调速的场合,用变频器来调速既简单又节能。
2.高、中、低、压变频器是多少伏的?高压变频器是3KV、6KV 或10KV的,如西门子罗宾康系列,安川的FSDrive-MV1S系列。
中压变频器是660V或1140V的,如ABB的AC5000,丹佛斯的FC200。
低压变频器是220V或380V的,如丹佛斯的FC102,FC360,FC51,西门子的MM440,V20。
二、施耐德变频器atv610说明书变频器的种类有那些?按变换的环节分类(1)交-直-交变频器,则是先把工频交流通过整流器变成直流,然后再把直流变换成频率电压可调的交流,又称间接式变频器,是目前广泛应用的通用型变频器。
(2)可分为交-交变频器,即将工频交流直接变换成频率电压可调的交流,又称直接式变频器;按直流电源性质分类(1)电压型变频器电压型变频器特点是中间直流环节的储能元件采用大电容,负载的无功功率将由它来缓冲,直流电压比较平稳,直流电源内阻较小,相当于电压源,故称电压型变频器,常选用于负载电压变化较大的场合。
(2)电流型变频器电流型变频器特点是中间直流环节采用大电感作为储能环节,缓冲无功功率,即扼制电流的变化,使电压接近正弦波,由于该直流内阻较大,故称电流源型变频器(电流型)。
电流型变频器的特点(优点)是能扼制负载电流频繁而急剧的变化。
常选用于负载电流变化较大的场合。
按主电路工作方法电压型变频器、电流型变频器按照工作原理分类可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等;按照开关方式分类可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器;按照用途分类可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
ATV61变频器参数设置变频器需调试时需要设置的参数有:调试电机参数(电压、频率、转速),变频器预置速度频率给定,变频器继电器R1、R2定义。
一、调试步骤:1.语言选择:变频器上电在后在(5语言选择)里面选择相应的语言,如下图2、访问等级选择:按ESC键返回主菜单,在(2访问等级)里选择相应权限,如下图3、在(1变频器菜单)1.1简单启动菜单中进行相应的设置2/3线控制根据图纸原理选择2线控制宏设置选择相应的宏(根据上图,调试时选择的是标准启/停)(标准启/停)宏已经将下列参数定义为:R1变频器无故障R2未分配Ll1正向Ll2故障复位Ll3未设置Ll4未设置Ll5未设置注:上述图纸中未用到的参数没列出4、(1.8故障管理)设置:Ll2未设置注:原理图中Ll2为反向,而(标准启/停)宏已经将Ll2定义为故障复位,这就需要在1.8故障管理中将Ll2定义为未设置5、(1.5输入输出)设置:Ll1正向Ll2反向Ll32个预置速度(在1.7应用功能里面设置)Ll44个预置速度(在1.7应用功能里面设置)Ll58个预置速度(在1.7应用功能里面设置)R2运行R1故障6. 在(1.7应用功能)中进行预置速度设置:2个预置速度Ll34个预置速度Ll48个预置速度Ll5预置速度10HZ(Ll1/Ll2)预置速度210HZ(Ll1/Ll2、Ll3)预置速度315HZ(Ll1/Ll2、Ll4)预置速度420HZ(Ll1/Ll2、Ll4、Ll3)预置速度525HZ(Ll1/Ll2、Ll5)预置速度630HZ(Ll1/Ll2、Ll5、Ll3)预置速度735HZ(Ll1/Ll2、Ll5、Ll4)预置速度850HZ(Ll1/Ll2、Ll5、Ll4、Ll3) 7.在(1.4电机控制)里对调试电机进行参数设置:标准电机频率50/60HZ选择50HZ电机额定功率调试电机铭牌上额定功率电机额定电压380V电机额定电流调试电机铭牌上额定电流电机额定频率调试电机铭牌上给出的额定频率电机额定转速试电机铭牌上给出的额定速度。
ATV61变频器参数设置变频器需调试时需要设置的参数有:调试电机参数(电压、频率、转速),变频器预置速度频率给定,变频器继电器R1、R2定义。
一、调试步骤:1.语言选择:变频器上电在后在(5语言选择)里面选择相应的语言,如下图2、访问等级选择:按ESC键返回主菜单,在(2访问等级)里选择相应权限,如下图3、在(1变频器菜单)1.1简单启动菜单中进行相应的设置2/3线控制根据图纸原理选择2线控制宏设置选择相应的宏(根据上图,调试时选择的是标准启/停)(标准启/停)宏已经将下列参数定义为:R1变频器无故障R2未分配Ll1正向Ll2故障复位Ll3未设置Ll4未设置Ll5未设置注:上述图纸中未用到的参数没列出4、(1.8故障管理)设置:Ll2未设置注:原理图中Ll2为反向,而(标准启/停)宏已经将Ll2定义为故障复位,这就需要在1.8故障管理中将Ll2定义为未设置5、(1.5输入输出)设置:Ll1正向Ll2反向Ll32个预置速度(在1.7应用功能里面设置)Ll44个预置速度(在1.7应用功能里面设置)Ll58个预置速度(在1.7应用功能里面设置)R2运行R1故障6. 在(1.7应用功能)中进行预置速度设置:2个预置速度Ll34个预置速度Ll48个预置速度Ll5预置速度10HZ(Ll1/Ll2)预置速度210HZ(Ll1/Ll2、Ll3)预置速度315HZ(Ll1/Ll2、Ll4)预置速度420HZ(Ll1/Ll2、Ll4、Ll3)预置速度525HZ(Ll1/Ll2、Ll5)预置速度630HZ(Ll1/Ll2、Ll5、Ll3)预置速度735HZ(Ll1/Ll2、Ll5、Ll4)预置速度850HZ(Ll1/Ll2、Ll5、Ll4、Ll3) 7.在(1.4电机控制)里对调试电机进行参数设置:标准电机频率50/60HZ选择50HZ电机额定功率调试电机铭牌上额定功率电机额定电压380V电机额定电流调试电机铭牌上额定电流电机额定频率调试电机铭牌上给出的额定频率电机额定转速试电机铭牌上给出的额定速度。
ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为:变换;g 状态代隔-ACC : thiE -CL I ’ rU^iu亠CTL L ■人建植时空扭秤仏 -DCB . £ft-]AH^£iLAU14 -DEG : >£(1J -FLU , ikRil7r ^£ii -FRF i f-MUMK -FST .抉XhKL・ MJ 3 i ££%tt(L1r L2. L3}-MST ;柑由洋机 -OQR t 直航险机油-FRA :恥:世 4:陡肚誥(i*i L -k Hl'.?, -RDY !世殴富 Llill JrUf -FWJN ;也爲岀1札兀匕 -sec 「士怛P 出叨肌注打叩 -TUN i £^ariQffft -USA .號%陋警■讪*幡二此■ LOOR 跚:叭血21浪中;¥怡泮戏应電♦■玮空剧ft* M^x-b 40h » J/HI-星斥"FEIT ・MST FJK|I. lift., F 黒隈、*«r 抽、扯知譯伍下阳VH 中堵Ftfnrd 抄址事寻“, 甘就捡口曙遥册肝也旳疑和望忖.*. \i Fl V Fi i?iJt :t.叮辻幣枷就怵茂町壽.Hi' Code F^J ;显 4.隔底总姓忒d/”・HELP F1 / i RV'iW ・«4t*J 」+JE 相“建#4tf V. PUeWNft It. EthH*(見第坦就的承制'a • I 木・ Aft\T -t¥«« (iFfciKttJ'e \ p > Jt 的TTtt 怕.向防第弭佻 仏-TK 护4》:违乂注此徙彳塾牛帕狛注・本机集成面板:1-址楸打*叫*「![.冉碑_iS 打总贏.亞出J 世豊■式M 型骼=• 1;场再机£」£谕虫讥1 ・,及上别用且’* Term. i«j-Wh 料,址i ;晴胡 -MDB : ft i4 Modbus -CAN «i CAMoptn ” NET :W )1 V f.^jdbus 上‘一儿找 Q LEC-通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY )下,按上(下)箭头”按键找到SET菜单(显示SEt);按“ENT按键进入,按上(下)箭头"按键找到ACC参数(显示ACC);按“ENT按键进入ACC参数的设置,显示“15.0 ”(出厂设置或之前被设置过的值);按上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC按键退回到ACC参数(显示ACC);按“ESC按键退回到SET菜单(显示SEt);按“ESC按键退回到准备状态(显示rdY )。

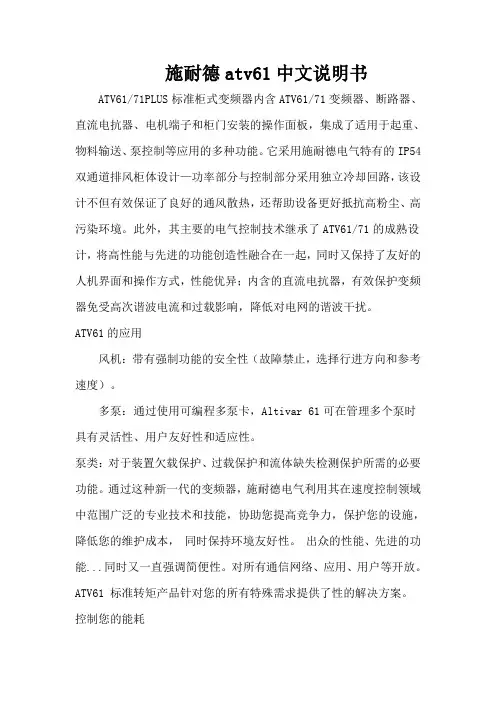

施耐德atv61中文说明书ATV61/71PLUS标准柜式变频器内含ATV61/71变频器、断路器、直流电抗器、电机端子和柜门安装的操作面板,集成了适用于起重、物料输送、泵控制等应用的多种功能。
它采用施耐德电气特有的IP54双通道排风柜体设计—功率部分与控制部分采用独立冷却回路,该设计不但有效保证了良好的通风散热,还帮助设备更好抵抗高粉尘、高污染环境。
此外,其主要的电气控制技术继承了ATV61/71的成熟设计,将高性能与先进的功能创造性融合在一起,同时又保持了友好的人机界面和操作方式,性能优异;内含的直流电抗器,有效保护变频器免受高次谐波电流和过载影响,降低对电网的谐波干扰。
ATV61的应用风机:带有强制功能的安全性(故障禁止,选择行进方向和参考速度)。
多泵:通过使用可编程多泵卡,Altivar 61可在管理多个泵时具有灵活性、用户友好性和适应性。
泵类:对于装置欠载保护、过载保护和流体缺失检测保护所需的必要功能。
通过这种新一代的变频器,施耐德电气利用其在速度控制领域中范围广泛的专业技术和技能,协助您提高竞争力,保护您的设施,降低您的维护成本,同时保持环境友好性。
出众的性能、先进的功能...同时又一直强调简便性。
对所有通信网络、应用、用户等开放。
ATV61 标准转矩产品针对您的所有特殊需求提供了性的解决方案。
控制您的能耗ATV61 标准转矩产品针对您的所有特殊需求提供了性的解决方案。
控制您的能耗■其节能可使能耗削减50%。
■在变频器控制下,流量为额定值80% 时的电机功率仅对应额定功率的50%,而在传统控制方式下则为95%。
■ ATV61 提供多种控制比率:- 二次比率(Kn2)。
- 电压/频率比(2 或 5 个点)。
- 节能比:根据施加在设备上的负载来优化能耗。
■减少电流谐波(直流电抗器、无源滤波器等)泵和风机会消耗大量的能源,特别是在工业环境和基础设施领域。
ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为:本机集成面板:通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY)下,按“上(下)箭头”按键找到SET菜单(显示SEt);按“ENT”按键进入,按“上(下)箭头”按键找到ACC参数(显示ACC);按“ENT”按键进入ACC参数的设置,显示“15.0”(出厂设置或之前被设置过的值);按“上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT”按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC”按键退回到ACC参数(显示ACC);按“ESC”按键退回到SET菜单(显示SEt);按“ESC”按键退回到准备状态(显示rdY)。
参数设置完毕,如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。
对于常规应用,变频器设置步骤一般为:1、宏配置2、设置电机铭牌数据3、电机自整定(自学习)4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行,根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置:针对不同负载的控制要求,施耐德变频器预先定义了宏配置,定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”,I/O配置如下:更改宏配置,可在“1.1简单启动菜单”下修改。
如有需要,也可以单独重新配置端子定义,此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据:额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定(自学习)设置好电机铭牌数据后,可以对电机进行自整定(自学习)。
具体操作为:进入“1.1简单设置” 或“1.4电机控制”菜单,进入自整定(tUn)参数,选中“请求自整定(YES)”,按“ENT”按键,变频器自动对电机进行自整定。

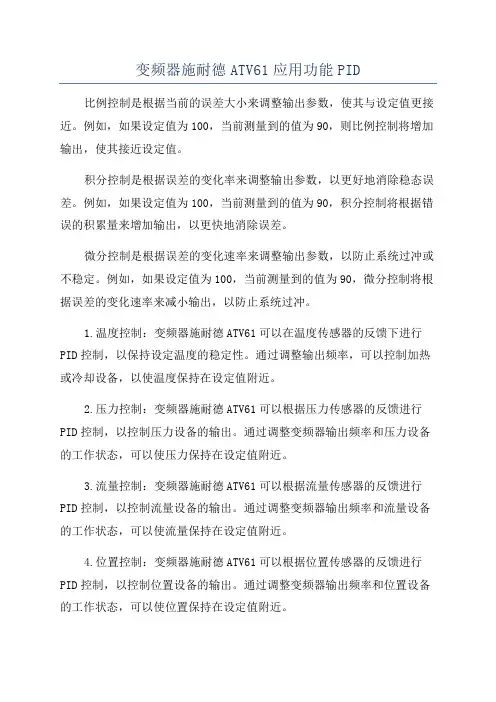

变频器施耐德ATV61应用功能PID
比例控制是根据当前的误差大小来调整输出参数,使其与设定值更接近。
例如,如果设定值为100,当前测量到的值为90,则比例控制将增加输出,使其接近设定值。
积分控制是根据误差的变化率来调整输出参数,以更好地消除稳态误差。
例如,如果设定值为100,当前测量到的值为90,积分控制将根据错误的积累量来增加输出,以更快地消除误差。
微分控制是根据误差的变化速率来调整输出参数,以防止系统过冲或不稳定。
例如,如果设定值为100,当前测量到的值为90,微分控制将根据误差的变化速率来减小输出,以防止系统过冲。
1.温度控制:变频器施耐德ATV61可以在温度传感器的反馈下进行PID控制,以保持设定温度的稳定性。
通过调整输出频率,可以控制加热或冷却设备,以使温度保持在设定值附近。
2.压力控制:变频器施耐德ATV61可以根据压力传感器的反馈进行PID控制,以控制压力设备的输出。
通过调整变频器输出频率和压力设备的工作状态,可以使压力保持在设定值附近。
3.流量控制:变频器施耐德ATV61可以根据流量传感器的反馈进行PID控制,以控制流量设备的输出。
通过调整变频器输出频率和流量设备的工作状态,可以使流量保持在设定值附近。
4.位置控制:变频器施耐德ATV61可以根据位置传感器的反馈进行PID控制,以控制位置设备的输出。
通过调整变频器输出频率和位置设备的工作状态,可以使位置保持在设定值附近。
总之,变频器施耐德ATV61的PID功能可以实现对设备或过程的高精度控制,提高系统的稳定性和效率。
无论是在工业生产中还是在家庭生活中,PID控制都具有重要作用。
施耐德变频器通用参数设置步骤施耐德ATV61变频器操作面板按键布置为:本机集成面板:通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY)下,按“上(下)箭头”按键找到SET菜单(显示SEt);按“ENT”按键进入,按“上(下)箭头”按键找到ACC参数(显示ACC);按“ENT”按键进入ACC参数的设置,显示“15.0”(出厂设置或之前被设置过的值);按“上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT”按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC”按键退回到ACC参数(显示ACC);按“ESC”按键退回到SET菜单(显示SEt);按“ESC”按键退回到准备状态(显示rdY)。
参数设置完毕,如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。
对于常规应用,变频器设置步骤一般为:1、宏配置2、设置电机铭牌数据3、电机自整定(自学习)4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行,根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置:针对不同负载的控制要求,施耐德变频器预先定义了宏配置,定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”,I/O配置如下:更改宏配置,可在“1.1简单启动菜单”下修改。
如有需要,也可以单独重新配置端子定义,此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据:额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定(自学习)设置好电机铭牌数据后,可以对电机进行自整定(自学习)。
具体操作为:进入“1.1简单设置” 或“1.4电机控制”菜单,进入自整定(tUn)参数,选中“请求自整定(YES)”,按“ENT”按键,变频器自动对电机进行自整定。
变频器调试参数设置访问等级;标准权限标准权限语言:中文语言:中文Chinese 变频器菜单变频器菜单1.1简单起动简单起动2/3线控制:3线控制线控制宏设置:泵和风机宏设置:泵和风机用户定制宏:YES标准电机频率:50HZ IEC电机额定功率:90KW电机额定电压:380V电机额定电流:163.0A电机额定频率:55.0HZ电机额定速度:1481rpm最大输出频率:55.0HZ电机热保护电流:185.0A(一般为额定电流,最大1.2Ia)加速时间:200.0S减速时间:200.0S减速频率:0.0HZ高速频率:55.0HZ1.2监视监视参数基本不设置,为出厂设置参数基本不设置,为出厂设置1.3设置设置斜坡增量:0.1S加速时间:200.0S(默认30S)减速时间:200.0S低速频率:0.0HZ高速频率:55.0HZ电机热保护电流:185.0A自动直流注入电流1:150.5A自动直流注入时间1:0.5S自动直流注入电流2:107.5A自动直流注入时间2:0.0S变频器开关频率:2.5KHZ电流限幅1:258.0A电机预磁设置:不预磁电机预磁设置:不预磁低速运行超时:0.0S电机电流阈值:215.0A最低电流阈值:0.0A低力矩门限:+50%高力矩门限:+100%电机频率阀值:55.0HZ最低频率阀值:0.0HZ频率阈值2:55.0HZ第二频率阀值:0.0HZ自由停机门限:0.0HZ电机热阈值:100%最高给定频率阀值:55.0HZ最低给定频率阀值:0.0HZ1.4.电机控制电机控制电机控制类型:2点压频比点压频比其他默认其他默认1.5输入输出设置输入输出设置2/3线控制:3线控制线控制反转:未分配反转:未分配LI1设置: 运行运行LI1 0--1 延时:30msLI2设置:设置: 正转正转LI2 0—1 延时:0msLI4设置:切至给定2 LI4 0—1 延时:0msLI5 设置:故障复位设置:故障复位LI5 0LI5 0——1 延时:0msAI1设置:分配给:给定2通道通道AI1类型:10V 电压电压AI1最小值:0.0VAI1最大值:10.0VAI1过滤器:0.00S通道AI2设置:分配给:给定1通道AI2类型:电流类型:电流AI2最小值:4.0MAAI2最大值:20.0MAAI2过滤器:0.00S分配:变频器运行R1设置:继电器R1分配:变频器运行 继电器R1延时:0ms继电器保持条件:1继电器R1保持时间:0ms设置:变频器故障R4设置:变频器故障继电器R4延时:0ms继电器保持条件:1继电器R4保持时间:0ms电机频率AO1设置:AO1分配:电机频率电流AO1类型:电流AO1最小输出值:4.0MAAO1最大输出值:20.0MA电机电流AO3设置:AO3分配:电机电流电流AO31类型:电流AO3最小输出值:4.0MAAO3最大输出值:20.0MA 报警信号组等未设置报警信号组等未设置1.6命令命令给定1通道:AI2给定给定反向禁止:YES停止按钮优先:YES组合模式:组合通道组合模式:组合通道给定2切换:LI4给定2通道:AI1给定给定1.7应用功能应用功能给定切换给定切换给定1B 切换:通道1有效有效给定1B 通道:未设置通道:未设置停车设置:斜坡停车停车设置:斜坡停车自动直流注入:自动直流注入:自动直流注入:有自动直流注入:有自动直流注入电流1:150.5A自动直流注入时间1:0.5S自动直流注入电流2:107.5A自动直流注入时间2:0.0S1.8故障管理故障管理故障复位:LI5飞车起动:飞车起动:YES灵敏度:0.6%电机热保护:电机热保护: 自冷电机自冷电机电机过载故障管理:自由停车电机过载故障管理:自由停车电机缺相:电机缺相:是 输入电压缺相:自由停车自由停车变频器过热:自由停车变频器过热:自由停车100% 欠压故障:欠压故障:欠压管理:故障R1开电网电压:480V ac欠压故障电压:255V欠压故障延时:0.2S欠压保护设置:无欠压保护设置:无斜坡停车斜坡停车 可能可能通讯故障管理:通讯故障管理:自由停车自由停车制动单元保护:自由停车制动单元保护:自由停车自整定故障:自由停车自整定故障:自由停车风阀故障管理:自由停车风阀故障管理:自由停车斜坡除数:4ATV71/61变频器的电机控制类型2点压频比和5点压频比的区别是什么?变频器的V/F控制类型有两种:2点压频比(UF2)和5点压频比(UF5)。
ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为:变换;g 状态代隔-ACC : thiE -CL I ’ rU^iu亠CTL L ■人建植时空扭秤仏 -DCB . £ft-]AH^£iLAU14 -DEG : >£(1J -FLU , ikRil7r ^£ii -FRF i f-MUMK -FST .抉XhKL・ MJ 3 i ££%tt(L1r L2. L3}-MST ;柑由洋机 -OQR t 直航险机油-FRA :恥:世 4:陡肚誥(i*i L -k Hl'.?, -RDY !世殴富 Llill JrUf -FWJN ;也爲岀1札兀匕 -sec 「士怛P 出叨肌注打叩 -TUN i £^ariQffft -USA .號%陋警■讪*幡二此■ LOOR 跚:叭血21浪中;¥怡泮戏应電♦■玮空剧ft* M^x-b 40h » J/HI-星斥"FEIT ・MST FJK|I. lift., F 黒隈、*«r 抽、扯知譯伍下阳VH 中堵Ftfnrd 抄址事寻“, 甘就捡口曙遥册肝也旳疑和望忖.*. \i Fl V Fi i?iJt :t.叮辻幣枷就怵茂町壽.Hi' Code F^J ;显 4.隔底总姓忒d/”・HELP F1 / i RV'iW ・«4t*J 」+JE 相“建#4tf V. PUeWNft It. EthH*(見第坦就的承制'a • I 木・ Aft\T -t¥«« (iFfciKttJ'e \ p > Jt 的TTtt 怕.向防第弭佻 仏-TK 护4》:违乂注此徙彳塾牛帕狛注・本机集成面板:1-址楸打*叫*「![.冉碑_iS 打总贏.亞出J 世豊■式M 型骼=• 1;场再机£」£谕虫讥1 ・,及上别用且’* Term. i«j-Wh 料,址i ;晴胡 -MDB : ft i4 Modbus -CAN «i CAMoptn ” NET :W )1 V f.^jdbus 上‘一儿找 Q LEC-通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY )下,按上(下)箭头”按键找到SET菜单(显示SEt);按“ENT按键进入,按上(下)箭头"按键找到ACC参数(显示ACC);按“ENT按键进入ACC参数的设置,显示“15.0 ”(出厂设置或之前被设置过的值);按上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC按键退回到ACC参数(显示ACC);按“ESC按键退回到SET菜单(显示SEt);按“ESC按键退回到准备状态(显示rdY )。
施耐德变频器调试方法施耐德变频器(ATV71/ATV61)调试方法请仔细阅读ATV71/ ATV61编程或使用手册1、检查控制柜和电机绝缘2、在变频器面板上按ENT进入主菜单,之后按向上向下按钮选择子菜单和调整参数值主菜单-访问等级(LAC)-专家访问(EPr)变频器菜单-简单起动(SIN)-同下页(按下页示例输入电机参数)输入/输出设置(I-O)-2/3线控制(TCC)-I/O电平(2C)命令(CT L) 给定通道1(Fr1)-AI1组合模式(CHCF)-组合通道(SIN)给定通道2(Fr2)-AI2给定2切换(rFC)-LI3复制通道(COP)-命令&给定(ALL)输入/输出设置(I-O)-AI2设置(AI2)-AI2类型(AI2t)-电流(0A)AI2最小值(CrL2)-4mAAO1设置(AO1) AO1类型(AO1)-电流(0A)AO1最小值(AOL1)-4mA3、在全部参数设置完毕后可以进入电机控制(drC)自整定(tUn),选择YES执行自整定,注意此时电机会以额定电流运行!变频器面板上可直接监视频率和电流等参数,进入监视(SUP)后,选择输出频率(rFr)或者电机电流(LCr)等来观察电机状态变频器设定示例:主菜单-访问等级-专家级变频器菜单-简单起动-电机频率(bFr) -50HZ IEC电机额定功率(nPr) -电机额定电流(nCr) -电机额定转速(nSp)-最大输出值=50HZ电机热保护电流(ItH)=电机额定电流加速时间(ACC)=8秒减速时间(DEC)=8秒输入/输出设置-2线控制-I/O电平命令给定通道1-AI1组合模式-组合通道控制通道切换-通道1有效给定通道2设置-端子排给定2切换-通道1有效复制通道-命令&给定。
ATV61变频器操作面板按键布置为:本机集成面板:通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY)下,按“上(下)箭头”按键找到SET菜单(显示SEt);按“ENT”按键进入,按“上(下)箭头”按键找到ACC参数(显示ACC);按“ENT”按键进入ACC参数的设置,显示“15.0”(出厂设置或之前被设置过的值);按“上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT”按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC”按键退回到ACC参数(显示ACC);按“ESC”按键退回到SET菜单(显示SEt);按“ESC”按键退回到准备状态(显示rdY)。
参数设置完毕,如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。
对于常规应用,变频器设置步骤一般为:1、宏配置2、设置电机铭牌数据3、电机自整定(自学习)4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行,根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置:针对不同负载的控制要求,施耐德变频器预先定义了宏配置,定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”,I/O配置如下:更改宏配置,可在“1.1简单启动菜单”下修改。
如有需要,也可以单独重新配置端子定义,此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据:额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定(自学习)设置好电机铭牌数据后,可以对电机进行自整定(自学习)。
具体操作为:进入“1.1简单设置” 或“1.4电机控制”菜单,进入自整定(tUn)参数,选中“请求自整定(YES)”,按“ENT”按键,变频器自动对电机进行自整定。
ATV61参数设置
➢菜单
[1 变频器菜单]
[2 访问等级]
[3 打开/另存为]
[4 密码]
[5 语言选择]
[6 监视设置]
[7 显示设置]
➢[1 变频器菜单]
[1.1简单起动]:用于快速起动的简化菜单
[1.2监视]:显示电流、电机与输入/输出值
[1.3设置]:访问可在运行期间修改的调节参数
[1.4 电机控制]:电机参数(电机铭牌,自整定,开关频率,控制算法等)[1.5输入/输出设置]:I/O设置(缩放比例,滤波,2线控制,3线控制等)[1.6命令]:命令与给定通道的设置(图形显示终端,端子,总线等)[1.7应用功能]:应用功能设置(例如:预置速度,PID等)
[1.8 故障管理]:故障管理设置
[1.9通信]:通信参数(现场总线)
[1.10诊断]:电机/变频器诊断
[1.11软硬件识别]:变频器与内部可选件的识别
[1.12出厂设置]:访问设置文件并返回出厂设置
[1.13用户菜单]:用户在[7.显示设置]菜单中创建的专用菜单
[1.14内置控制器卡]:可选Controller Inside(内置控制器)卡的设置
➢[1.1简单起动]
●[2/3线控制]tCC=2C[2线控制]
●[宏配置]CFG=PnF[泵和风机]
●bFr[标准电机频率]= [50 Hz IEC](50):IEC
●nPr[电机额定功率]=
●UnS[电机额定电压]=
●[电机额定电流]nCr=
●FrS[电机额定频率]=
●nSP[电机额定速度]=
●tFr[最大输出值频率]=
●tUn[自整定]= [No](nO)/ [Yes](YES)/ [电阻已整定](dOnE)
●tUS[自整定状态]
✧[电阻未整定](tAb):默认的定子阻抗值用于控制电机。
✧[整定等待中](PEnd):已经请求自整定,但还未执行。
✧[整定进行中](PrOG):正在执行自整定。
✧[整定失败](FAIL):自整定失败。
✧[电阻已整定](dOnE):自整定功能测出的定子阻抗被用于控制电机。
●PHr
✧[ABC相序](AbC):正相序
✧[ACB相序](ACb):反相序
●ItH[电机热保护电流]=0~1.2Ln
●ACC[加速时间]=60S
●dEC[减速时间]=60S
●LSP[低速频率]=0.1HZ
●HSP[高速频率]=50HZ
➢[1.6命令](CtL-)
●Fr1[给定1通道]
✧[AI1给定](AI1):模拟输入
✧[AI2给定](AI2):模拟输入
✧[AI3给定](AI3):模拟输入,如果已经插入 VW3A3202扩展卡
✧[AI4给定](AI4):模拟输入,如果已经插入 VW3A3202扩展卡
✧[图形终端](LCC):图形显示终端
✧[Modbus](Mdb):集成的Modbus总线
✧[CANopen](CAn):集成的CANopen总线
✧[通信卡](nEt):通信卡(如果已经插入)
✧[控制器内置卡](APP):Controller Inside(内置控制器)卡(如果已经插入)✧[RP](PI):频率输入,如果已经插入VW3A3202扩展卡
✧[编码器输入](PG):编码器输入,如果已经插入编码器卡
●CCS[命令通道切换]= [通道1有效](Cd1):[命令通道1](Cd1)被激活(不能切换)●Cd1[命令通道1]
✧[端子排](tEr):端子
✧[图形终端](LCC):图形显示终端
✧[Modbus](Mdb):集成的Modbus总线
✧[CANopen](CAn):集成的CANopen总线
✧[通信卡](nEt):通信卡(如果已经插入)
✧[编程卡](APP):Controller Inside(内置控制器)卡(如果已经插入)
注意:组合模式](CHCF)= [隔离通道](SEP)或[I/O 模式](IO),此参数可以使用。
●Cd2[命令通道2]
✧[端子排](tEr):端子
✧[图形终端](LCC):图形显示终端
✧[Modbus](Mdb):集成的Modbus总线
✧[CANopen](CAn):集成的CANopen总线
✧[通信卡](nEt):通信卡(如果已经插入)
✧[编程卡](APP):Controller Inside(内置控制器)卡(如果已经插入)
注意:组合模式](CHCF)= [隔离通道](SEP)或[I/O 模式](IO),此参数可以使用。
●rFC[给定2切换]= [通道1有效](Fr1):不能切换给定,[给定1通道](Fr1)被激活
●Fr2 [给定2通道]
✧[AI1给定](AI1):模拟输入
✧[AI2给定](AI2):模拟输入
✧[AI3给定](AI3):模拟输入,如果已经插入 VW3A3202扩展卡
✧[AI4给定](AI4):模拟输入,如果已经插入 VW3A3202扩展卡
✧[图形终端](LCC):图形显示终端
✧[Modbus](Mdb):集成的Modbus总线
✧[CANopen](CAn):集成的CANopen总线
✧[通信卡](nEt):通信卡(如果已经插入)
✧[控制器内置卡](APP):Controller Inside(内置控制器)卡(如果已经插入)✧[RP](PI):频率输入,如果已经插入VW3A3202扩展卡
✧[编码器输入](PG):编码器输入,如果已经插入编码器卡
➢[1.5输入/输出设置](I-O-)。
