施耐德变频器简单操作说明施耐德是一家全球领先的能源管理和自动化解决方案提供商。
施耐德变频器是一种用于电动机控制的设备，可以实现电动机的速度调节和节能运行。
下面是施耐德变频器的简单操作说明。
1.变频器的安装首先，将变频器安装在适当的位置，确保通风良好且没有灰尘积聚的地方。
连接变频器和电动机之间的电缆，确保连接牢固。
将电源接线连接到变频器的输入端子，并确保电源接线正确无误。
2.变频器的参数设置在开始使用前，需要对变频器进行参数设置。
通过按下菜单按键，进入参数设置界面。
根据实际需要，设置变频器的工作模式、电压频率、电流限制等参数。
确保参数设置正确无误。
3.变频器的运行控制启动变频器之前，确保所有的接线正确连接且安全可靠。
按下启动按键，变频器开始运行。
可以通过调节转速旋钮来改变电动机的转速。
同时，也可以通过键盘上的数字输入，精确地设置电动机的转速。
4.变频器的故障排除在使用变频器的过程中，可能会出现一些故障情况。
例如，电动机无法启动、运行不稳定等。
此时，需要进行故障排除。
首先，检查所有的接线是否正确连接，电源是否正常。
其次，查看变频器面板上的故障代码，根据代码说明找出故障原因，并采取相应的措施进行修复。
5.变频器的节能运行变频器可以通过调节电动机的转速来实现节能运行。
通过降低电动机的转速，可以减少能源消耗。
在实际应用中，可以根据实际需要调整电动机的转速，以达到节能的目的。
6.变频器的维护保养定期对变频器进行维护保养，可以延长其使用寿命并保持良好的运行状态。
定期清洁变频器及周围环境，防止灰尘积聚。
定期检查接线是否松动，是否有异常情况。
当发现问题时，及时采取修复措施，避免故障的发生。
总结：以上是施耐德变频器的简单操作说明。
在使用过程中，需要注意安全操作，确保所有的接线正确连接。
通过参数设置和运行控制，可以实现电动机的速度调节和节能运行。
对于故障情况，可以进行相应的排除，并定期对变频器进行维护保养，以保证其良好的运行状态。
ATV61参数设置➢菜单[1 变频器菜单][2 访问等级][3 打开/另存为][4 密码][5 语言选择][6 监视设置][7 显示设置]➢[1 变频器菜单][1.1简单起动]：用于快速起动的简化菜单[1.2监视]：显示电流、电机与输入/输出值[1.3设置]：访问可在运行期间修改的调节参数[1.4 电机控制]：电机参数（电机铭牌，自整定，开关频率，控制算法等）[1.5输入/输出设置]：I/O设置（缩放比例，滤波，2线控制，3线控制等）[1.6命令]：命令与给定通道的设置（图形显示终端，端子，总线等）[1.7应用功能]：应用功能设置（例如：预置速度，PID等）[1.8 故障管理]：故障管理设置[1.9通信]：通信参数（现场总线）[1.10诊断]：电机/变频器诊断[1.11软硬件识别]：变频器与内部可选件的识别[1.12出厂设置]：访问设置文件并返回出厂设置[1.13用户菜单]：用户在[7.显示设置]菜单中创建的专用菜单[1.14内置控制器卡]：可选Controller Inside（内置控制器）卡的设置➢[1.1简单起动]●[2/3线控制]tCC=2C[2线控制]●[宏配置]CFG=PnF[泵和风机]●bFr[标准电机频率]= [50 Hz IEC]（50）：IEC●nPr[电机额定功率]=●UnS[电机额定电压]=●[电机额定电流]nCr=●FrS[电机额定频率]=●nSP[电机额定速度]=●tFr[最大输出值频率]=●tUn[自整定]= [No]（nO）/ [Yes]（YES）/ [电阻已整定]（dOnE）●tUS[自整定状态]✧[电阻未整定]（tAb）：默认的定子阻抗值用于控制电机。
✧[整定等待中]（PEnd）：已经请求自整定，但还未执行。
✧[整定进行中]（PrOG）：正在执行自整定。
✧[整定失败]（FAIL）：自整定失败。
✧[电阻已整定]（dOnE）：自整定功能测出的定子阻抗被用于控制电机。

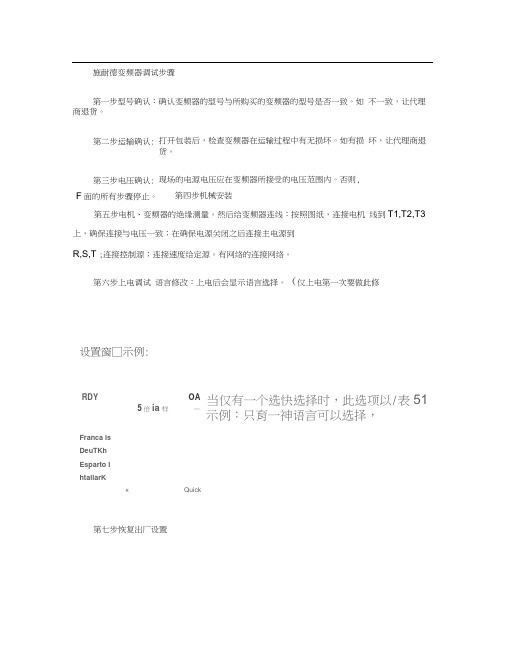

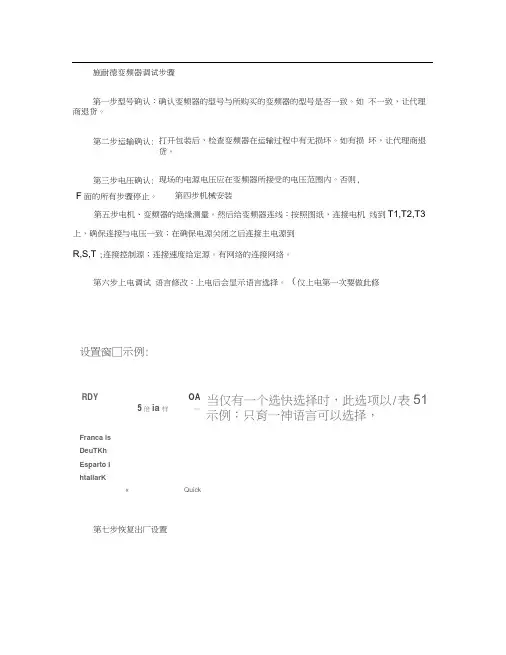

施耐德变频器调试步骤第一步型号确认：确认变频器的型号与所购买的变频器的型号是否一致。
如 不一致，让代理商退货。
打开包装后，检查变频器在运输过程中有无损坏。
如有损 坏，让代理商退货。
现场的电源电压应在变频器所接受的电压范围内。
否则,第五步电机、变频器的绝缘测量。
然后给变频器连线：按照图纸，连接电机 线到T1,T2,T3上，确保连接与电压一致；在确保电源关闭之后连接主电源到R,S,T ;连接控制源；连接速度给定源。
有网络的连接网络。
第六步上电调试 语言修改：上电后会显示语言选择。
（仅上电第一次要做此修设置窗□示例:当仅有一个选快选择时，此选项以/表51 示例：只育一神语言可以选择，Franca is DeuTKh Esparto I htaliarK«Quick第七步恢复出厂设置第二步运输确认: 第三步电压确认: F 面的所有步骤停止。
第四步机械安装RDYOA5倍ia 样—PLCLTHnT]即一“"EWT :凱弍虑祈土 -业皿氓"it• pm.:的EHi『g 二柿*b咛曹F IIS吗”aiKnP呼-ym ，:兀* *：d畑鼻aaa芒出厂SBS二S克因获】刍S屬兰能希髯1 '±^^1WJ49«<r4nctlA EHT-iWRUI\ Thi FA *f0.00-12Rim T RI IZg +M.0ENT电气维修人员一般把此访问等级设为专家权限。
第九步设定电机参数: 电机的功率、电压、电流、频率、转速等,并作自整定。
第十步设加减速时间: 设置合理的加减速时间。
第十一步设保护参数电机的热保护电流值；电流限幅值等。
在斷鵬或停辆可被皴的鈿02g15[lnmrill 第十二步设控制源、频率源：在1.6命令中设启动变频器的通道，频率给定的通道。
设置最高频率、最低频率等。
第十三步有应用功能的分配应用功能。
如制动逻辑控制。
第十四步确定电机的转向给定以较小的频率，点动变频器，确认电机的转向；如相反可修改 1.4中参数PHr。

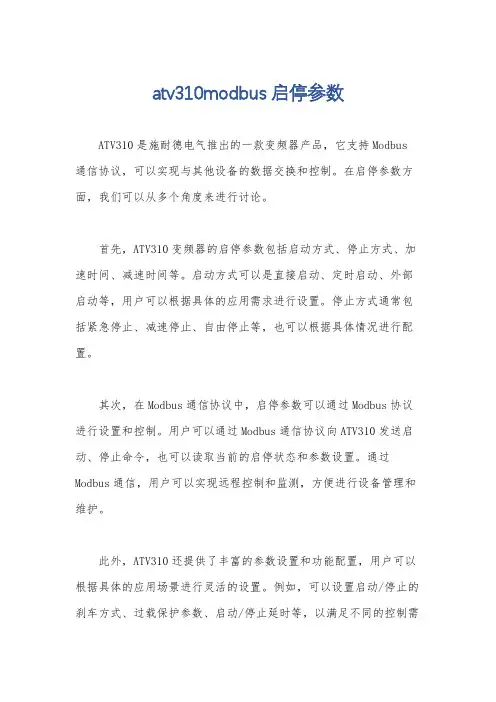

atv310modbus启停参数
ATV310是施耐德电气推出的一款变频器产品，它支持Modbus 通信协议，可以实现与其他设备的数据交换和控制。
在启停参数方面，我们可以从多个角度来进行讨论。
首先，ATV310变频器的启停参数包括启动方式、停止方式、加速时间、减速时间等。
启动方式可以是直接启动、定时启动、外部启动等，用户可以根据具体的应用需求进行设置。
停止方式通常包括紧急停止、减速停止、自由停止等，也可以根据具体情况进行配置。
其次，在Modbus通信协议中，启停参数可以通过Modbus协议进行设置和控制。
用户可以通过Modbus通信协议向ATV310发送启动、停止命令，也可以读取当前的启停状态和参数设置。
通过Modbus通信，用户可以实现远程控制和监测，方便进行设备管理和维护。
此外，ATV310还提供了丰富的参数设置和功能配置，用户可以根据具体的应用场景进行灵活的设置。
例如，可以设置启动/停止的刹车方式、过载保护参数、启动/停止延时等，以满足不同的控制需
求。
总的来说，ATV310变频器在Modbus通信协议下具有灵活的启停参数设置和控制功能，用户可以根据具体的应用需求进行定制化配置，实现精准的控制和监测。
希望以上回答能够全面、完整地解答你的问题。
随着施耐德ATV31的停产，客户想要在市面上以旧换新已经比较困难了，那么我们有没有能替代它的产品呢？下面我们将介绍施耐德新款的ATV310系列。
ATV310是一款针对通用机械应用，0.37KW至11KW 电机适用的睿易系列变频器。
其主要特性有：功率范围：0.37-11KW电压范围:380V-15%至460V+10%，三相过电流能力：150%额定电流60s；200%额定电流2s频率范围：0.5-400Hz调速范围：1-20开关频率：2-12Hz，出厂配置4Hz防护等级：IP20,IP41顶部运行温度：-10度—+55度，不降容运行环境污染绝缘能力：2级，符合IEC/EN61800-5-1环境条件：IEC60721-3-3类3C2与类3S2标准：电子：EN61800-2:低压元件通用要求IEC61800-5-1:安全标准EMC:IEC/EN61800-4环保：RoHs&WEEE变频器环境：IEC/EN60068-2机械，温度，...控制端子及通讯：控制端子 4数字输入1模拟输入1继电器输出1逻辑输出1模拟输出通讯：Modbus 无扩展ATV310变频器结构紧凑，体积小。
最小尺寸与ATV12最小尺寸基本相同，并且支持并排安装。
它使用中文按键操作，数字参数直观显示，随机附带快速启动指南和完整参数列表。
内置Modbus通讯协议，节省安装和调试时间。
冷却风扇更换方便，加强涂层持久耐用。
元器件按10年长寿命设计，多项专利专为中国恶劣应用环境设计。
具有从容挑战恶劣环境极限以及电网适应能力。
ATV310变频器适用于纺织机械：织机、印染设备、棉纺设备；陶瓷机械：布料机、窑炉、印花机；机床：数控车床、磨床；通用应用：传输设备、配套用风机水泵、低精度速度控制等。
在工厂环境中，变频器通常会在厂房一隅的配电机柜中安家落户。
为了腾出更多的空间扩大工人操作区域和放置生产设备，这就要求变频器必须体积小巧，节省空间，便于操作和维护。
施耐德A T V变频器说明书Company number【1089WT-1898YT-1W8CB-9UUT-92108】ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。
致力于为客户提供安全、可靠、高效的能源，?施耐德电气 2009 年的销售额为 158 亿欧元，拥有超过100000 名员工。
施耐德电气助您——善用其效，尽享其能！?施耐德电气在中国 1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。
90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
?施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。
目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。
施耐德电气中国目前员工数近22000 人。
通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
?施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德?电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。
今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。
施耐德变频器说明书大全
施耐德变频器说明书大全
1. 引言
1.1 本文档目的
本文档旨在提供关于施耐德变频器的详细说明，包括产品特点、安装步骤、操作指南、故障排除和维护等内容，以帮助用户正确、
安全地使用该设备。
1.2 读者对象
本文档适用于施耐德变频器的用户和维护人员，要求读者具备
一定的电气知识和动力控制技能。
2. 施耐德变频器概述
2.1 产品简介
施耐德变频器是一种用于控制电动机转速的设备，能够实现电
动机的频率调节和速度控制，广泛应用于工业生产和自动化系统中。
2.2 产品特点
2.2.1 高效节能：施耐德变频器采用先进的变频控制技术，能
够根据实际负载情况自动调节输出功率，以实现能源的有效利用。
2.2.2 稳定可靠：施耐德变频器具有良好的电气性能和稳定的工作特性，能够保证设备的稳定运行和长期可靠性。
2.2.3 界面友好：施耐德变频器设有直观的操作界面和用户友好的菜单，方便用户进行操作和参数设置。
2.3 产品型号
施耐德变频器产品系列包括：ATV312、ATV320、ATV630等多个型号，具体型号可根据用户需求选择。
3. 安装步骤
3.1 安全注意事项
在安装施耐德变频器之前，务必注意以下事项：
3.1.1 确保停电：在进行任何安装步骤之前，必须先断电，并确保设备的电源完全切断。
3.1.2 防止触电：使用绝缘手套和绝缘工具进行安装，避免触电事故的发生。
3.1.3 合理配线：进行电气连接时，必须根据设备的电气图纸和接线规范进行正确的配线和接线操作。
4. 操作指南
4.1 启动和停止操作
4.1.1 启动变频器：按下\。
施耐德变频器参数设置施耐德变频器参数设置施耐德变频器参数设置步骤1. 电机热保护⑴.按ENTER键，进⼊SET菜单，连续按下移键，直到后⼊个参数⼊录（ITH）,输⼊参数，参数为：电机额定电流×1.2(额定电流以电机铭牌上的为准)。
2. 电机控制菜单drc 按ESC键，退出SET菜单，按下移键，进⼊电机控制菜单（drc）,设定以下参数。
①按ENTER键，进⼊标准电机频率（bFr）,⼊般设置数值不改变，为⼊家设置的50HZ;②按ESC键，退出bFr，按下移键，进⼊铭牌给出的电机额定电压（Uns），设置电机铭牌上给定的参数；③退出bFr，进⼊铭牌给出的电机额定频率（FrS），设置相应电机参数；④退出FrS，进⼊铭牌给出的电机额定电流（nCr）,设置相应参数；⑤退出nCr，进⼊铭牌给出的电机额定速度（nSp）,设置相应参数；⑥退出nSp，进⼊铭牌给出的功率因素（Cos Phi），设置相应参数。
3. I/O菜单①进⼊I/O菜单系列，按ENTER，进⼊2线/3线控制（tCC），查看控制配置是否是2线控制。
2C=2线控制；3C=3线控制；loc=本机控制②退出tcc，进⼊模拟/逻辑输出AOC/AOV，选择电机电流项（ocr或者可能是OFr）。
注意：20mA或10V对应于两倍的变频器额定电流。
4.控制菜单Ctl 进⼊配置给定1（Fr1），查看是什么配置，正常我们是以（A13：模拟输⼊A13）为主变频器启动：进⼊I/O，之后进⼊2线/3线控制（tCC），按下loc，退出到rdy，然后按RUN，即可运⼊，退出按STOP/RESET通常施耐德变频器需要通讯时，设置参数如下：I/O : TCC=2CCTL : LAC=L3FR1=NDBFR2=NORFC=FR1CHCF=SEPCD1=TERCD2=NDBCON : ADD=具体地址（舍弗勒加热炉⼊带地址为1，油槽⼊带地址为3）TBR=9.6TFO=8N1TTO=30FLT : RSF=LI6SLL=NO。
ATV施耐德变频器参数设置ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值（计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值（对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。
Altivar31变频器控制设定一.首要检查设定1.恢复出厂值在I-O. FUN. drC. CtL等控制菜单下用▲▼选择FCS---In1即可恢复出厂默认值（每个菜单下都有各自的恢复默认值功能选项）如：I-O---FCS---In12.电机参数设置drC电机控制菜单bFr----标准电机频率50HZ (可调)Uns----电机额定电压可调nCr----电机额定电流可调nSP----电机额定转速可调*注:详见Altivar31 编程手册26-27页3.关闭变频器对负载电机连接情况自检功能当变频器运行或对电机进行自整定操作时，会自动检测负载连接状态,如果出错会出现以下报警（针对本实验，主要是负载风扇功率过小，出现电机缺相问题）:tnF（电机自整定失效）------ 负载为特殊电机或电机功率不配套OPF（电机缺相）----- 电机缺相或电机功率太小如试用则可将其关闭,操作步骤:FLt------OPL------nO 即可关闭*注:详见Altivar31 编程手册89页4.设定和解除密码在SUP显示菜单下操作(如有密码锁定时,访问者只能进入SUP菜单)(1)设定密码选择SUP------Cod--------**** *号代表要设定的密码数(4位)用面板上▲.▼键增减值(2—9999),选定后按ENT 键,屏幕出现On 即已设定完.(2)解除访问设定用面板上▲键输入密码,选定后按ENT 键,密码保留在屏幕上,表示本次访问允许.直到下次断电访问.如输入密码错误,则显示On (通用密码6969). 为使相同密码重新激活锁定,可使用▼键选择On ,按ENT 键,屏幕显示On 表示已重新锁定(3)清除密码先输入密码解除锁定(第二步), 可使用▲键选择OFF ,按ENT 键,屏幕显示OFF 表示已清除*注:详见Altivar31 编程手册98页二．2线/3线控制及I-O---输入输出控制设置菜单1.I-O------FCS-----恢复默认值(建议首先恢复)2.进入I-O------tcc tcc=2c 两线控制tcc=3c 三线控制两线控制时: LI1----正传LI2----反转(LI1默认反转端子可设定)三线控制时:LI1----停止LI2----正转LI3----反转(LI1.LI2默认反转端子可设定)3.反向运行控制如果选择2线/3线控制则反向运行逻辑输入端为LI2/LI3 此控制端可在I-O----rrs-----LI* 中更改.如果选择I-O----rrs-----nO 则反向运行逻辑输入关闭4.模拟输入/输出设定Ctl控制菜单模拟输入AI*Ctl------Fr1-------AI1 模拟电压输入AI1 0---+10VAI2 模拟电压输入AI2 0---+/-10VAI3 模拟电流输入AI3 0---20mA模拟/逻辑输出AOC/AOVI-O----dO---------OCr 20mA/10V 对应两倍变频器额定电流OPr 20mA/10V 对应两倍变频器额定功率Otr 20mA/10V 对应两倍电机额定转矩Ofr 20mA/10V 对应最大输出频率输出形式设定I-O----AOIt-------0A 0---20mA(使用端AOC)4A 4---20mA(使用端AOC)10U 0---10V (使用端AOV)R1.R2继电器输出设定R1有常开/常闭触点R2只有常开触点操作I-O------r1/r2------FLt 变频器故障rUn 变频器运行FtA 达到频率阀值Ftd(频率设定的上限)CtA 达到频率阀值Ftd(频率设定的上限)SrA 达到频率给定值FLA 达到高速*注:详见Altivar31 编程手册I_O—-32-36页Ctl---46、47页三.多段速设定FUN----功能菜单1.FUN-----PSS PSS=PS2 2段速PSS=PS4 4段速PSS=PS8 8段速PSS=PS16 16段速当选定PS2时,须将PS4. PS8.PS16设为nO当选定PS4时,须将PS8.PS16设为nO当选定PS8时,须将PS16设为nO当选定PS2时,进入PS2,选择IL3确认,PS2＝IL3当选定PS4时,进入PS4,选择IL4确认,PS8＝IL4当选定PS8时,进入PS8,选择IL4确认,PS8＝IL4*当选定PS16时,进入PS16,选择IL4确认,PS16＝IL4同理，速度模式由以上推之可得*注:以上选定在两线控制模式下.且SP*的预置速度可设定详见Altivar31 编程手册63-65页四.预置速度设定SET----设置菜单1.SET-----SP* *号为2---16数字选定一个速度如SP2 10HZ(默认)可修改大小(0---500HZ)2.当设定完两线/三线控制.多段速后,即可修改SP*的预置值*注:详见Altivar31 编程手册23页五、用外部按钮控制加/减速端子设定速度*注:详见Altivar31 编程手册页Ctl---46-50页FUN---61、63、69页根据操作手册提示：此功能与欲置多段速度和给定速度求和功能矛盾，不能同时使用；并且前提条件是:要在当参数LAC选择L2或L3下，才能访问设定参数子键，并设定该参数（UPD）。
A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。
每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。
必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)。
施耐德变频器调试步骤1.确认电源和电机连接：首先，检查变频器的电源和电机的连接，确保接线正确、牢固。
同时，也需要确认电源电压和变频器额定电压一致。
2. 设置运行参数：将变频器接通电源后，使用编程器（如施耐德的SoMove软件）连接到变频器，设置运行参数。
包括选择运行模式（如速度控制模式或转矩控制模式）、设定目标转速或转矩、设置保护参数等。
3.调节电机参数：根据电机的额定参数和实际情况，设置变频器的电机参数。
主要包括电机额定功率、额定电流、电机类型（如异步电机或同步电机）、电机的极数等。
4.运行参数检查：确认所有运行参数设置正确后，可以通过编程器对变频器进行自动测试，检查运行参数和控制效果。
可以调节变频器的加速时间、减速时间等参数，观察变频器的响应。
5.检查保护功能：调试完成后，需要测试变频器的保护功能。
在正常运行时，可以模拟异常情况（如过流、过压等），观察变频器是否能够及时切断电源，保护电机和设备的安全。
6.故障诊断：如果调试中出现故障或异常情况，需要进行故障诊断。
可以通过编程器上的故障代码和故障诊断工具来定位故障原因，并进行修复。
常见的故障包括过载、短路、过热等。
7.驱动系统优化：调试完成后，可以进行驱动系统的优化。
根据实际情况，调整变频器的参数，使驱动系统更加高效、稳定。
可以调整变频器的响应速度、反馈控制方式等参数，以提高控制精度。
8.运行监测和维护：设备投入使用后，需要定期进行运行监测和维护。
可以通过变频器上的运行数据和报警记录，了解设备的运行状态，及时发现和处理故障。
同时，也需要进行定期的清洁和润滑工作，确保变频器和电机的正常运行。
以上是施耐德变频器调试的主要步骤，通过正确的调试和维护，可以确保变频器和电机的正常运行，提高设备的可靠性和效率。
需要注意的是，在调试过程中，要遵循安全操作规程，避免电击和其他事故的发生。
同时，也建议参考施耐德的操作手册和技术支持文档，以获取更详细和准确的调试步骤和方法。
施耐德变频器参数设置一个多段速的变频器器掌握，要求plc编制程序工况。
其实这个掌握是比较典型的变频器应用。
楼主应当自己去完成这个参数设置。
用一个加速/减速斜坡时间就可以。
除非工艺要求要消失不同的加速斜坡时间。
就是工艺要求加速时间不一样。
0-10hz的加速时间2-3秒，10-30hz 与30-50hz的加速时间都是10秒左右。
主菜单（MAIN MENU）下：1、变频器菜单：1.1简洁起动：自整定：若显示“未完成”，则选择“恳求自整定”，直到显示“完成”，即完成自整定；加速时间：一般设为2S；减速时间：一般设为1S。
1.4电机掌握（闭环掌握才需设置，开环不用）：电机额定速度：琉璃瓦设备一般设为960，其它设备一般为1400；电机掌握类型：“SVC V”开环掌握；FVC”闭环掌握；脉冲数量：设为1000。
1.7应用功能-预设速度：2个预设速度：“LI3”；4个预设速度：设为“LI4”；（其余设为“未安排”）预设速度2：三菱plc设为30HZ；松下PLC设为5HZ；预设速度3：三棱PLC设为5HZ；松下PLC设为30HZ；预设速度4：都设为50HZ注：以上速度设置是按常规设置，详细频率可依据实际状况修改设定2、访问等级：设为“标准权限”5、语言选择（LANGUAGE）（出口设备需改成英文）：ENGLISH（英文）；CHINESE（中文）6、监视屏幕－6.2显示屏幕类型－参数选择：先选中“给定频率”按确认（让其后面无“勾”），再选中“输出频率”和电机电压”（注：后面有“勾”表示已选中）闭环编码器线的接法因电机的安装不同接线也不一样，一般状况下：琉璃瓦：红色＋V；黑色OV；白A色；灰色A－；绿色B；棕色B－其它设备：红色＋V；黑色OV；绿色A；棕色A－；白色B；灰色B －。
施耐德ATV31变频器说明书本文档下载自文档下载网，内容可能不完整，您可以复制以下网址继续阅读或下载：/b685fb71f8790e09492570709.htmlATV 31H异步电机变频器安装手册编程手册目录变频器型号____________________________________________________________________________ 2安装________________________________________________________________________________ _ 6连线________________________________________________________________________________ _13制动电阻_____________________________________________________________________________24注意:另请参考编程手册。
1变频器型号单相电源电压: 200...240 V 50/60 Hz3 相电机 200...240 V电机铭牌上指示的功率 (1)kW/HP0.18/0.250.37/0.50.55/0.750.75/11.1/1.51.5/22.2/3ATV 31变频器 (输出)最高瞬时额定负载型号预期最大视在功率最大启动额定最大线电流 (2)电流下的耗散 (5)线电流 Isc电流 (3)电流 In200 V 时240 V 时(1)(1) (4)功率电源输入(输入)A3.05.36.88.912.115.821.9A2.54.45.87.510.213.318.4kA1111111kVA0.61.01.41.82.43.24.4A10101010191919A1.53.33.74.8/4.2(6)6.98.011.0A2.35.05.67.210.412.016.5W244146607490123ATV31H018M2ATV31Hhttp://do/b685fb71f8790e09492570709.html037M2ATV31H055M2ATV31H075M2ATV31HU11M 2ATV31HU15M2ATV31HU22M23 相电源电压: 200...240 V 50/60 Hz3 相电机 200...240 V电机铭牌上指示的功率 (1)kW/HP0.18/0.250.37/0.50.55/0.750.75/11.1/1.51.5/22.2/33/44/55.5/7.57.5/1011/1515/20ATV 31变频器 (输出)预期最大视在功率最大启动额定电流最高瞬时额定负载型号最大线电流 (2)线电流 Isc电流 (3)In (1)电流下的耗散 (5)200 V 时240 V 时(1)(4)功率电源输入(输入)A2.13.84.96.48.511.114.919.124.236.846.863.582.1A1.93.34.25.67.49.613.016.621 .13240.955.671.9kA55555555522222222kVA0.71.31.72.23.03.85.26.68.412.816.222.028. 5A10101010101010191923239393A1.53.33.74.86.98.011.013.717.527.533.054.066.0A2.35 .05.67.210.412.016.520.626.341.349.581.099.0W233843557186114146180292388477628AT V31H018M3XATV31H037M3XATV31H055M3XATV31H075M3XATV31HU11M3XATV31HU15M3XATV31HU22M 3XATV31HU30M3XATV31HU40M3XATV31HU55M3XATV31HU75M3XATV31HD11M3XATV31http://doc.xu /b685fb71f8790e09492570709.htmlHD15M3X2变频器型号(1)这些功率额定值和电流值是在最高环境温度50°C、开关频率为 4kHz 的连续运行条件下的值。
施耐德A T V变频器说明书Document number【980KGB-6898YT-769T8CB-246UT-18GG08】ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。
致力于为客户提供安全、可靠、高效的能源，?施耐德电气 2009 年的销售额为 158 亿欧元，拥有超过 100000 名员工。
施耐德电气助您——善用其效，尽享其能！?施耐德电气在中国 1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。
90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
?施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。
目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。
施耐德电气中国目前员工数近22000 人。
通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
?施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德?电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。
今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。
施耐德 ATV71 变频器调试指南第一部分 接 线一. 电气控制图1. 主回路2. 控制回路3. 编码器二 . 端子位置图1. 功率端子分布：ATV71-HD95N4ATV71-HD45N4/ ATV71-HD55N4 2． 控制端子位置图：3． 编码器卡安装图三． 接线注意事项：1． 各功率端子和控制端子一定要安装紧固；1． 1 动力直流母线端子 PO--PA+ 之间的短接铜片一定要保持紧固；1． 2 控制端子的 PWR--+24V 之间的短接片一定要保持连接，否则变频器将显示状态 PRA 并且不能正常输出。
1. 3如用AI1+和All-做双极性给定，请去掉 AI1-和com 之间的短接片。
2．请可靠连接各保护地和屏蔽地。
第二部分 用中文图形终端编程一.中文图形编程操作终端界面 二.菜单结构1 .主菜单 注：所有的参数调整都在 1 变频器菜单中进行，其它的主菜单都是辅助功能。
这些需要在 使用中灵活掌握，慢慢积累经验。
2.变频器菜单 注：变频器菜单中有关调试主要菜单是 1.1 到 1.8 。
我们暂时也仅仅涉及一些主要的菜单 和参数。
其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。
三. 调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令 菜单）： 在命令菜单，找到最后一个参数：F4键分配：设置其功能为 T/K ,即为端子控制（Terminals ）与图形终端控制（Kepad ）切 换。
这样按F4键可以切换用端子控制起停或图形终端控制起停。
端子控制有效时，起 停命令来自LI1, LI2 的逻辑端子的输入， 这时变频器图形终端首行显示的第二个位置显 示 TERM ；图形终端控制激活时，按图形终端上的 RUN, STOP ， FWD/REV 键可以控 制变频器的正反转， 旋转导航键 （浏览鼓轮） 改变频率给定这时图形终端首行显示的第 二个位置显示 HMI 。
此设置的目的是为了便于手动试运转。
