水下光缆系列GYTA33

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

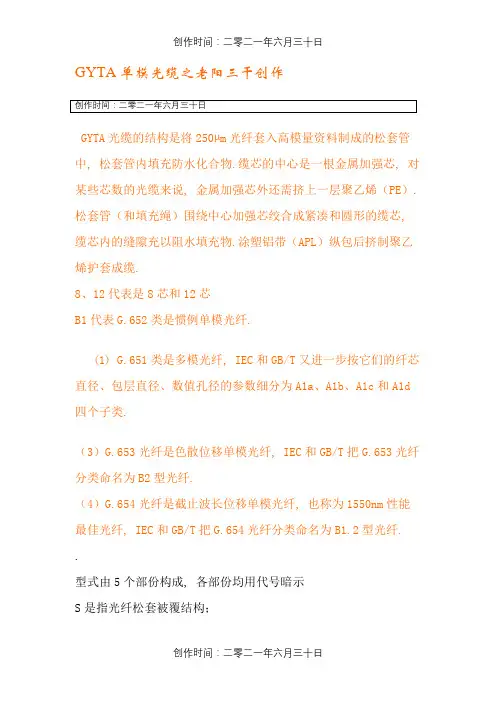

gyta光缆参数（原创实用版）目录1.GYTA 光缆概述2.GYTA 光缆的结构3.GYTA 光缆的特点4.GYTA 光缆的应用范围5.GYTA 光缆与 GYTS 光缆的区别正文一、GYTA 光缆概述GYTA 光缆，全称松套层绞式铠装光缆（GYTA：金属加强构件、松套层绞填充式、铝 - 聚乙烯粘结护套通信用室外光缆），是一种广泛应用于室外的通信光缆。

它可以在架空、管道敷设等环境中使用，具有较好的机械性能和温度特性。

二、GYTA 光缆的结构GYTA 光缆的结构是将 250m 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

三、GYTA 光缆的特点1.具有很好的机械性能和温度特性2.松套管材料本身具有良好的耐水解性能和较高的强度3.管内充以油膏，对光纤进行了关键性保护4.紧密的光缆结构，有效防止套管回缩5.PE 护套具有很好的抗紫外辐射性能四、GYTA 光缆的应用范围GYTA 光缆目前广泛应用于室外通信网络，如电信、移动、联通等运营商的光纤网络传输系统。

适用于架空、管道敷设等场景，可支持 4~288 芯定制，常规芯数现货供应。

五、GYTA 光缆与 GYTS 光缆的区别GYTS 光缆和 GYTA 光缆的主要区别在于它们的铠装材料。

GYTS 光缆采用钢铠装，而 GYTA 光缆采用铝铠装。

虽然铝带的抗侧压指标没有钢带高，但铝带的防锈隔潮性能比钢带好。

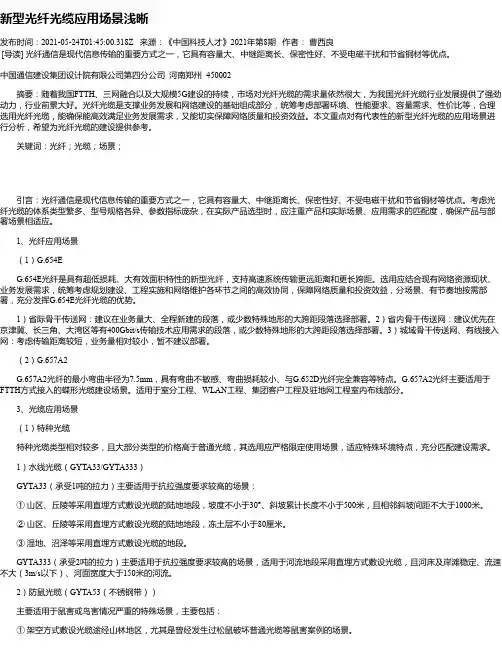

新型光纤光缆应用场景浅晰发布时间：2021-05-24T01:45:00.318Z 来源：《中国科技人才》2021年第8期作者：曹西良[导读] 光纤通信是现代信息传输的重要方式之一，它具有容量大、中继距离长、保密性好、不受电磁干扰和节省铜材等优点。

中国通信建设集团设计院有限公司第四分公司河南郑州 450002摘要：随着我国FTTH、三网融合以及大规模5G建设的持续，市场对光纤光缆的需求量依然很大，为我国光纤光缆行业发展提供了强劲动力，行业前景大好。

光纤光缆是支撑业务发展和网络建设的基础组成部分，统筹考虑部署环境、性能要求、容量需求、性价比等，合理选用光纤光缆，能确保能高效满足业务发展需求，又能切实保障网络质量和投资效益。

本文重点对有代表性的新型光纤光缆的应用场景进行分析，希望为光纤光缆的建设提供参考。

关键词：光纤；光缆；场景；引言：光纤通信是现代信息传输的重要方式之一，它具有容量大、中继距离长、保密性好、不受电磁干扰和节省铜材等优点。

考虑光纤光缆的体系类型繁多、型号规格各异、参数指标庞杂，在实际产品选型时，应注重产品和实际场景、应用需求的匹配度，确保产品与部署场景相适应。

1、光纤应用场景（1）G.654EG.654E光纤是具有超低损耗、大有效面积特性的新型光纤，支持高速系统传输更远距离和更长跨距。

选用应结合现有网络资源现状、业务发展需求，统筹考虑规划建设、工程实施和网络维护各环节之间的高效协同，保障网络质量和投资效益，分场景、有节奏地按需部署，充分发挥G.654E光纤光缆的优势。

1）省际骨干传送网：建议在业务量大、全程新建的段落，或少数特殊地形的大跨距段落选择部署。

2）省内骨干传送网：建议优先在京津冀、长三角、大湾区等有400Gbit/s传输技术应用需求的段落，或少数特殊地形的大跨距段落选择部署。

3）城域骨干传送网、有线接入网：考虑传输距离较短，业务量相对较小，暂不建议部署。

（2）G.657A2G.657A2光纤的最小弯曲半径为7.5mm，具有弯曲不敏感、弯曲损耗较小、与G.652D光纤完全兼容等特点。

名称型号名称全称说明束管式光缆 GYXTY(GYT03-S) 室外通信用金属加强构件中心（束）管全填充夹带加强构件的聚乙烯护套光缆。

架空用，最适合本地网和农话。

GYXTW(GYTG03-S) 室外通信用金属加强构件中心（束）管全填充夹带加强构件的钢－聚乙烯护套光缆。

架空用，有钢带纵包，最适合本地网和农话。

中心管式光缆 GYXTW(GYTG03-Z) 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护套光缆。

架空、管道用，皱纹钢带纵包，也可直埋。

GYXTW53(GYTG53-Z) 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护层，皱纹钢带铠装聚乙烯外护套光缆。

直埋用，双层皱纹钢带纵包。

GYXTW33 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护层，单细圆钢丝铠装聚乙烯外护套光缆。

直埋、爬坡、水下用，皱纹钢带纵包，短期拉力1吨。

金属加强构件松套层绞式光缆GYTS(GYTG03-C) 室外通信用金属加强构件松套层绞全填充铝－聚乙烯粘结护套光缆。

架空、管道用。

GYTA(GYTA03-C) 室外通信用金属加强构件松套层绞全填充钢－聚乙烯粘结护套光缆。

架空、管道用，皱纹钢带纵包。

GYTA53(GYTA53-C) 室外通信用金属加强构件松套层绞全填充铝－聚乙烯粘结护层，皱纹钢带铠装聚乙烯外护套光缆。

直埋用，皱纹钢带铠装。

GYTY53(Ⅰ型) 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯外护套光缆。

GYTY53+33(Ⅱ型、Ⅲ型) 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋单细圆钢丝铠装聚乙烯外护套光缆。

直埋、爬坡、水下用，短期拉力1～2吨。

GYTY53+333（Ⅳ型）室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋双细圆钢丝铠装聚乙烯外护套光缆。

直埋、水下用，短期拉力1～2吨GYTY53+S+333 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋金属密封管＋双细圆钢丝铠装聚乙烯外护套光缆。

关于发布《长途通信干线光缆传输系统线路工程设计规范》的通知信部规[2003]393号各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、铁道通信信息有限责任公司，中讯咨询邮电设计院，中国通信建设总公司：现将《长途通信干线光缆传输系统线路工程设计规范》（编号：YD5102—2 003）发布，自2003年11月1日起施行。

原《长途通信干线光缆传输系统线路工程设计暂行技术规定》（编号：YDJ14—91）同时废止。

本规范由部综合规划司负责角释、修订、监督执行。

中华人民共和国信息产业部二00三年九月十三日1总则1.0.1《长途通信干线光缆传输系统线路工程设计规范》（简称本规范）适用于新建长途信干线陆地光缆传输系统的线路工程设计。

改建、扩建及其他类似光缆线路工程可参照执行。

1.0.2工程设计必须遵守相关法律法规，贯彻国家基本建设方针政策，合理利用资源，节约建设用地，重视文物和环境保护。

1.0.3工程设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。

设计中应当进行多方案比较，努力提高经济效益，降低工程造价。

1.0.4工程设计应合理利用已有网络设施和装备器材。

1.0.5工程设计必须选用符合国家或相关行业主管部门有关技术标准要求的材料和设备，未取得入网许可证的产品不应在工程中使用。

1.0.6工程设计与通信发展规划相结合。

建设方案、技术方案、设备选型应以网络发展规划为依据，充分考虑远期发展的可能性。

1.0.7当本规范与国家相关网络技术体制、进网要求、技术标准有矛盾时，应以后者为准；与本规范引用的标准及规范有矛盾时，应以本规范为准。

1.0.8在特殊情况下执行本规范的条款确有困难时，应充分阐述理由，提出解决方案，并呈有关主管部门审批。

1.0.9本规范未尽事宜，可参照现行相关设计规范或暂行规定执行。

2干线光缆传输系统2.0.1干线光缆传输系统构成见图2.0.1。

GYTA光缆的结构是将250µm光纤套入高模量资料制成的松套管中, 松套管内填充防水化合物.缆芯的中心是一根金属加强芯, 对某些芯数的光缆来说, 金属加强芯外还需挤上一层聚乙烯（PE）.松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯, 缆芯内的缝隙充以阻水填充物.涂塑铝带（APL）纵包后挤制聚乙烯护套成缆.8、12代表是8芯和12芯B1代表G.652类是惯例单模光纤.(1) G.651类是多模光纤, IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d 四个子类.（3）G.653光纤是色散位移单模光纤, IEC和GB/T把G.653光纤分类命名为B2型光纤.（4）G.654光纤是截止波长位移单模光纤, 也称为1550nm性能最佳光纤, IEC和GB/T把G.654光纤分类命名为B1.2型光纤..型式由5个部份构成, 各部份均用代号暗示S是指光纤松套被覆结构；GYSTA有松套结构, 而GYTA没有这种结构；光缆型号组成代号含义一分类 GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三 S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆, 后面12暗示12芯, B暗示单模,B1代表G.652类是惯例单模光纤.GYTA-40B, GYTA-18B4光缆规格暗示的意义前面是40芯g652光纤单模40B后面是18芯单模g655 18B4GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆经常使用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量资料制成的松套管中, 松套管内填充防水化合物.缆芯的中心是一根金属加强芯, 对某些芯数的光缆来说, 金属加强芯外还需挤上一层聚乙烯（PE）.松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯, 缆芯内的缝隙充以阻水填充物.涂塑铝带（APL）纵包后挤制聚乙烯护套成缆.8、12代表是8芯和12芯B1代表G.652类是惯例单模光纤.通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个年夜类和若干子类(1) G.651类是多模光纤, IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类.（2）G.652类是惯例单模光纤, 目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外, 其余的则命名为B1.1（3）G.653光纤是色散位移单模光纤, IEC和GB/T把G.653光纤分类命名为B2型光纤.（4）G.654光纤是截止波长位移单模光纤, 也称为1550nm性能最佳光纤, IEC和GB/T把G.654光纤分类命名为B1.2型光纤. （5）G.655类光纤是非零色色散位移单模光纤, 目前分为G.655A、G.655B和G.655C三个子类, IEC和GB/T把G.655类光纤分类命名为B4类光纤.GYXTZW33-6A1B的多模光缆中的各个符号代表:GY:通信用室外（野外）光缆X: 缆中心管（被覆）结构T:填充式结构Z:阻燃W：夹带钢丝的钢带－－聚乙烯粘结护层33:双细圆钢丝6:6芯A1b:多模光纤,G.651类是多模光纤,A1b子类.。

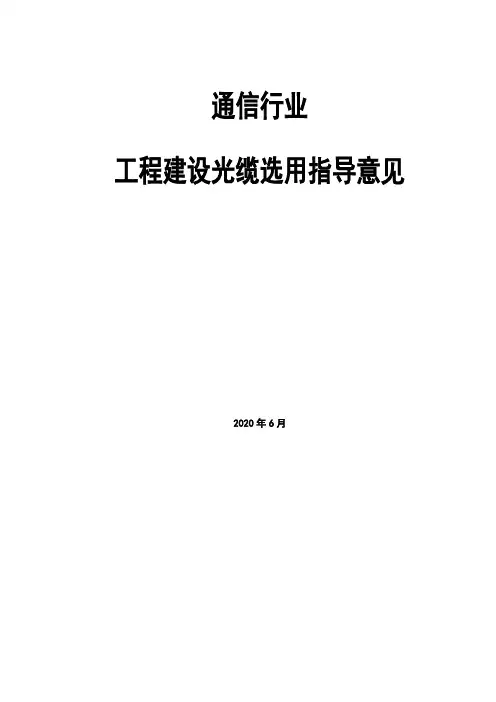

通信行业工程建设光缆选用指导意见2020年6月通信行业工程建设光缆选用指导意见目录第一章概述 (1)第二章光缆纤芯结构选用 (1)第三章光缆结构型号选用 (1)3.1 通信架空方式 (1)3.2 墙壁方式 (1)3.3 管道方式 (1)3.4 直埋方式 (1)3.5 特殊方式或特殊要求 (2)3.5.1 架空杆路超长杆距大于500米： (2)3.5.2 防鼠 (2)3.5.3 利旧电力杆、电力沟： (3)3.5.4 高速公路长距硅芯管管道： (3)第四章其他复合场景光缆结构型号选用 (4)4.1 通信架空、管道、墙壁及其他复合场景方式 (4)4.2 通信架空、直埋、管道及其他复合场景方式 (4)4.3 通信架空及其他复合场景需要防鼠 (4)4.4 通信架空杆路、利旧电力杆、电力沟： (4)4.5 管道、利旧电力杆、电力沟： (4)附录——一级、二级集采光缆型号目录 (5)第一章概述为进一步规范指导通信行业及相关合作单位在实际工作中正确选用光缆型号，特制定本原则，本原则所列举的场景均为通用典型场景。

第二章光缆纤芯结构选用144芯（不含144芯）以下选用单芯光纤光缆，144芯（含144芯）以上选用带状光纤光缆。

第三章光缆结构型号选用3.1通信架空方式光缆选用：GYTS结构特征：室外用、金属加强构件、油膏填充式结构、钢—聚乙烯粘结护套产品特点：质量轻、防潮性好。

3.2墙壁方式光缆选用：GYTS结构特征：室外用、金属加强构件、油膏填充式结构、钢—聚乙烯粘结护套产品特点：质量轻、防潮性好。

3.3管道方式光缆选用：GYTS、GYTAGYTS结构特征：室外用、金属加强构件、油膏填充式结构、钢—聚乙烯粘结护套GYTS产品特点：质量轻、防潮性好。

GYTA结构特征：室外用、金属加强构件、油膏填充式结构、铝—聚乙烯粘结护套GYTA产品特点：质量比GYTS轻、防潮性好。

GYTS与GYTA对比选用：GYTS护套较GYTA更强，GYTS价格较GYTA稍贵，工程中如果强调护套功能选用GYTS，如果强调减少投资选用GYTA3.4直埋方式光缆选用：GYTA53、GYTA33GYTA53结构特征：室外用、金属加强构件、油膏填充式结构、铝—聚乙烯粘结护套+皱纹钢带+聚乙烯护套GYTA53产品特点：防潮性好，铝+皱纹钢带双层铠装、抗侧压性能好。

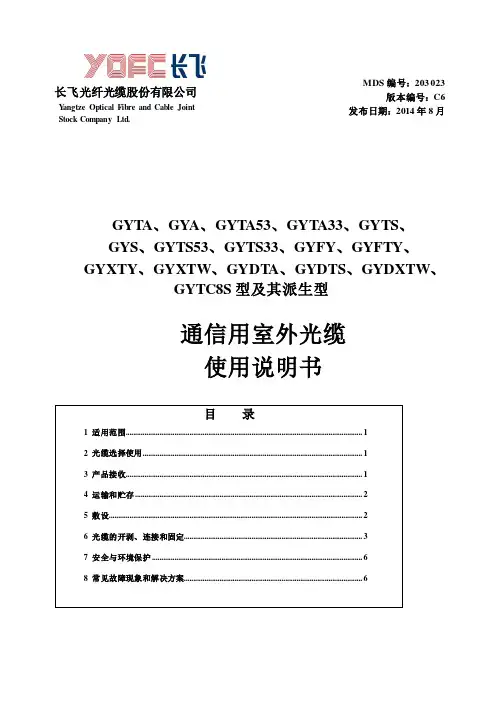

GYT A 、GYA 、GYT A53、GYT A33、GYTS 、GYS 、GYTS53、GYTS33、GYFY 、GYFTY 、GYXTY 、GYXTW 、GYDT A 、GYDTS 、GYDXTW 、GYTC8S 型及其派生型通信用室外光缆使用说明书长飞光纤光缆股份有限公司Y angtze Optical Fibre and Cable JointStock Company Ltd.MDS 编号：203 023 版本编号：C6 发布日期：2014年8月1适用范围尊敬的长飞用户，衷心感谢您选用长飞产品。

为了方便您使用，请仔细阅读《使用说明书》。

本产品是按照供需双方合同生产和提供的。

本说明书适用GYTA、GY A、GYTA53、GYTA33、GYTS、GYS、GYTS53、GYTS33、GYFY、GYFTY、GYXTY、GYXTW、GYDTA、GYDTS、GYDXTW、GYTC8S型式及其派生型式的光缆。

建议按《使用说明书》的要求使用。

2光缆选择使用请用户依据有通信线路工程专业设计资质的单位意见和/或建议选择使用光缆。

光缆的敷设、连接、安装和维护应由专业人员或在专业人员的指导下进行。

光缆的选择使用应根据光缆线路传输速度或容量、传输距离、传输设备的要求等因素选择光缆中光纤的类型和数量，应根据光纤通信工程的环境条件如是否适合架空、管道、直埋、浅水下敷设等、以及气候条件、敷设环境的特殊要求等选择光缆的型式。

经过雷击区或附近有强电场的环境时，应考虑选择非金属结构的光缆，进入室内如机房、建筑物、隧道的光缆应考虑护层的阻燃特性要求，在某些环境条件下应考虑防鼠、防蚁等特殊要求。

光缆敷设应由有资质的施工单位、人员、监理单位，按国家有关施工标准进行。

本说明书是对这些标准和要求的补充，应予以采用。

光缆线路应定期检查和维护，以便发现线路周围环境的变化和可能产生的影响，并及时采取措施。

请建设、施工、监理、设计单位在敷设光缆前再进行一次检查，以确保正确选用本公司产品。

GYTA光缆,4～144芯光缆，gyta层绞式光缆介绍
GYTA层绞式光缆简述：
GYTA结构的光缆是由5根以上松套束管（或部分填充绳）绕中心加强件绞合成圆整的缆芯，绞层可以为单层，也可以为双层。

缆芯外纵包双面涂塑钢（铝）带，最后抽真空挤中密度聚乙烯护套。

GYTA层绞式光缆产品：
GYTA层绞式光缆的主要特点：
. 优良的机械抗拉应变性能、抗侧压性能、温度特性和传输特性；
. 采用以下工艺，保证光缆具有优良的阻水、防潮防腐性能；
. 中心加强件采用单根高杨氏摸量的磷化钢丝，必要时在钢丝外加挤PE 垫层；
. 松套管中和缆芯所有缝隙充满防潮阻水油膏和化合物，确保了纵向不渗水；
. 复合皱纹钢（铝）带纵包，并与MDPE护套紧密粘结，既保证了径向防潮，又增强了光缆的机械耐侧压性能。

GYTA层绞式光缆主要技术性能指标及使用方法:
项目特性要求光缆芯数 2 ~ 144
允许弯曲半径
动态20倍缆径
静态10倍缆径
适用温度特性-40℃ ~ +60℃
每公里光缆自重kg/km视不同规格定使用方式架空、管道
注：本文档由（湖南长光通信科技）编辑整理。

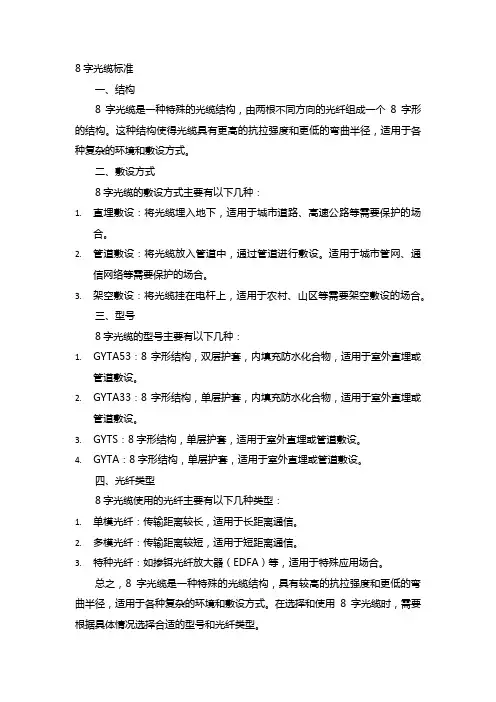

8字光缆标准
一、结构
8字光缆是一种特殊的光缆结构，由两根不同方向的光纤组成一个8字形的结构。

这种结构使得光缆具有更高的抗拉强度和更低的弯曲半径，适用于各种复杂的环境和敷设方式。

二、敷设方式
8字光缆的敷设方式主要有以下几种：
1.直埋敷设：将光缆埋入地下，适用于城市道路、高速公路等需要保护的场
合。

2.管道敷设：将光缆放入管道中，通过管道进行敷设。

适用于城市管网、通
信网络等需要保护的场合。

3.架空敷设：将光缆挂在电杆上，适用于农村、山区等需要架空敷设的场合。

三、型号
8字光缆的型号主要有以下几种：
1.GYTA53：8字形结构，双层护套，内填充防水化合物，适用于室外直埋或
管道敷设。

2.GYTA33：8字形结构，单层护套，内填充防水化合物，适用于室外直埋或
管道敷设。

3.GYTS：8字形结构，单层护套，适用于室外直埋或管道敷设。

4.GYTA：8字形结构，单层护套，适用于室外直埋或管道敷设。

四、光纤类型
8字光缆使用的光纤主要有以下几种类型：
1.单模光纤：传输距离较长，适用于长距离通信。

2.多模光纤：传输距离较短，适用于短距离通信。

3.特种光纤：如掺铒光纤放大器（EDFA）等，适用于特殊应用场合。

总之，8字光缆是一种特殊的光缆结构，具有较高的抗拉强度和更低的弯曲半径，适用于各种复杂的环境和敷设方式。

在选择和使用8字光缆时，需要根据具体情况选择合适的型号和光纤类型。

单铠护套型光缆在唐山液化天然气管道工程中的应用摘要：本文就单铠护套型光缆在唐山液化天然气外输管道工程中特殊地段的应用做了详细的说明，以便在以后管道项目设计中遇到相类似地区时参照使用。

关键词：单铠护套型光缆、填海造地段中图分类号：tg333.7 文献标识码：a 文章编号：1009-914x （2013）23-563-011、项目概述唐山液化天然气外输管道工程干线起自曹妃甸接收站，终于已建的永唐秦输气管道唐山清管分输站，沿线经过曹妃甸工业区、唐海县、南堡工业区、丰南区、路北区、丰润区等6个县（区）。

线路全长约127.2km。

本工程干线曹妃甸接收站到原状陆地段为填海造地区域，此段线路长度大约24km。

2、传统管道光缆存在的问题中石油长输管道项目中一般与管道同沟敷设gyta型光缆。

对于gyta型光缆的施工，一般是在大管道回填前预埋硅芯管，再用吹缆机气吹敷设光缆。

这种光缆和施工工艺，在人烟稀少、地下水位低的中国西部地区，非常适合管道光缆施工的特殊性。

从光缆国家标准来讲，gyta（管道）光缆适用于管道条件较好的城市管道内穿硅芯管或pc管敷设；在滩涂、沼泽地、水网地区、地震带等特殊区段，gyta型光缆就不太适用了。

在冀东填海造地地区使用gyta光缆，可能存在如下风险：填海造地区域由于地质松软，地下水位较高，必然在今后相当长的时期内存在土壤沉降。

而且唐山地区处于地震带，属于地震高发区，轻微的地震就会对填海造地地区的地质造成影响，虽然采用硅芯管加强，但gyta光缆的抗拉强度和抗侧压强度很难抵御地质自然下沉的力量。

光缆使用寿命短。

gyta型光缆水密性较差，耐腐蚀性较弱，不适合在海滩这种高地下水位高电解质地区敷设。

海水具有严重腐蚀性，gyta型光缆的耐腐蚀性能和水密性能令人担忧。

施工难度大、进度慢，尤其是漂管难题。

大管道刚挖好，就已经渗满了水，硅芯管漂浮于水面，很难布放到水下指定位置。

如和大管道捆绑，又会因光缆强度太低而损毁光缆。

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲ 结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲ 结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

※LFOC光缆规格型号说明※发布时间:2006-9-29 17:27:13 被阅览数:1074 次来源: LFOC一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图：光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、石英光纤的分类单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。

每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

②层绞式光缆（执行标准：YD/T901-2001）：加强构件位于光缆的中心，5~1 2根松套管以绞合的方式绞合在中芯加强件上，绞合通常为SZ绞合。

此类光缆如GYTS等，通过对松套管的组合可以得到较大芯数的光缆。

绞合层松套管的分色通常采用红、绿领示色谱来分色，用以区分不同的松套管及不同的光纤。

层绞式光缆芯数可较大，目前本公司层绞式光缆芯数可达216芯或更高。

目录1. 概述 (3)2. 主要技术要求和指标 (4)3. 质量保证体系 (23)4. 工厂检验 (24)5. 现场验收和最终验收 (25)6. 光缆质量抽检 (25)7. 保修期 (26)8. 服务保证 (26)9. 技术文件 (26)光缆技术规范书1. 概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU—T、IEC建议和中国国家标准、通信行业标准的要求。

1.2 本技术规范书未标明日期的ITU—T、IEC建议和中国国家标准、通信行业标准均使用当前最新版本（截至到发标日）。

，是对招标产品的的基本1.3 本技术规范书确定的相关技术指标均．为．不可偏离项．．．．．要求，投标方拟参与投标的产品必须符合与该产品相关的所有技术要求，不得出现偏离（可以优于）。

1.4 投标方必须对本技术规范书的每一条款作出明确答复。

诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。

在回答“满足”后，不得再进行任何的解释（回答“满足并优于”的，可针对优于部分的指标进行描述）。

1.5 投标方至少应提供包括以下内容的技术文件：（1）光缆制造厂家的名称和地点。

（2）光缆的技术标准和制造方法及质量保证措施。

（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。

（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料等），制造厂家的名称、地点和采购合同号，可同时列出两种同类材料待选。

（5）光纤光缆使用寿命应≧25年，投标方应说明保证光缆寿命的有关技术措施。

（6）光缆内的光纤线序和光缆端别的识别标记。

（7）投标方需要说明的其它事宜。

1.6 光缆现场验证投标方提供的光缆类型必须是经过现场验证过的。

因此，投标方提供的光缆必须是为两个电信运营部门提供一年以上满意服务的光缆类型，报价的各种光缆现场验证过的长度应不低于以下要求：管道光缆（GYTA）: 100ｋｍ架空光缆（GYTS）: 1000ｋｍ直埋Ⅰ型光缆（GYTA53）：500ｋｍ直埋Ⅱ型光缆（GYTA33）：50ｋｍ阻燃光缆（GYTZA）：10ｋｍ非金属光缆（GYFTY）：50ｋｍ防蚁光缆（GYTA54）：50ｋｍ水底光缆（2ｔ）（GYTA333）：50ｋｍ水底光缆（4ｔ）（GYTA333）：20ｋｍ投标方在技术文件中应提供购买上述类型光缆并投入使用的电信主管部门的名称和地址（包括邮政编码、传真及电话号码）。

光缆基本知识介绍一、 光纤的组成与分类1、 光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、 石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图图1 光纤刨面结构示意光缆结构图GYFTCY （ADSS ）光缆结构示意图GYFTY 非金属光缆结构示意图FRP 加强聚酯包填充绳油膏全填光纤 PBT 松套阻水膏全填聚乙烯内护聚乙烯外芳纶绕GYTY53层绞式光缆结构示意图GYTS层绞式光缆结构示意图GYXTWGYXTY 中心束管式光缆结构示意图平行钢丝加强件 PBT 松套管油膏全填充聚乙烯护套光纤 阻水包带 钢塑复合带 平行钢丝加强件 PBT 松套管油膏全填充光纤GYXTS 中心束管式光缆结构示意图GYXTA光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、石英光纤的分类PBT 松套管油膏全填充 聚乙烯护套光纤包带 PBT 松套管油膏全填充聚乙烯护套光纤铝塑复合带单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。

每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

水下光缆系列（GYTA33）
光缆型号：
GYTA33——金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、单层细圆钢丝铠装聚乙烯外护层的通信用室外光缆。

产品特点：
全截面阻水结构，确保良好的阻水防潮性能；
松套管内填充特殊油膏，对光纤进行关键性保护；
加强元件采用高杨氏模量的磷化钢丝，耐腐蚀；
纵包双面覆膜皱纹铝带，细圆钢丝绕包铠装，确保光缆机械抗压、抗拉、防弹性能，满足爬坡直埋、水下敷设等应用要求；
严格的工艺、原材料控制，保证光缆长期稳定的工作，产品使用寿命30年以上。

性能指标：
应用范围：长途通信和局间通信
敷设方式：直埋、水下
工作温度：-40 ～+70℃
弯曲半径：静态15倍缆径
动态30倍缆径。
