第8章机械零件的结构工艺性共45页

  • 格式：ppt
  • 大小：1.61 MB
  • 文档页数：45

下载文档原格式

  / 45

合集下载

《机械制图》(张雪梅)教学课件 第八章 零件图

《机械制图》(张雪梅)教学课件 第八章 零件图
图8-23（a）所示进行标注（图中Fe表示基本材料为钢，Ep表示加工工艺为电镀）。 如图8-23（b）所示，三个连续的加工工序的表面结构、尺寸和表面处理的标注如下。
第一道工序：单向上限值，Rz为1.6 μm，表面纹理没有要求，去除材料的工艺。
第二道工序：镀铬，无其他表面结构要求。
第三道工序：一个单向上限值，仅对长为50 mm的圆柱表面有效，Rz为6.3 μm，表面纹
➢ 4.表面结构要求在图纸中的注法
4.1 表面结构表示法
（1）表面结构要求对每一表面一般只注一次，并尽可能注在相应的尺寸及其公差的同一视图上。 除非另有说明，所标注的表面结构要求是对完工零件表面的要求。
（2）表面结构的注写和读取方向与尺寸的注写和读取方向一致。表面结构要求可标注在轮廓线 上，其符号应从材料外指向并接触表面，如图8-15所示。必要时，表面结构也可用带箭头或黑 点的指引线引出标注，如图8-16所示。
在零件图上标注尺寸时，不仅要考虑设计要求，还应使标注出的尺寸便于测量和校验。 如图8-11（a）所示，尺寸A不便于测量，应按图8-11（b）标注尺寸。
3.3 标注尺寸应注意的问题
图8-9 封闭尺寸链
图8-10 开口尺寸链
3.3 标注尺寸应注意的问题
（a）不正确
（b）正确
图8-11 标注尺寸应便于测量
图8-1 左端盖及其零件工作图
零件图的 内容
（1）一组图形。用一组恰当的图形（如局部视图、剖视图、断
1
面图及其他规定画法等）将零件各组成部分的内外形状和位置关 系正确、完整、清晰地表达出来。如图8-1所示，用一个基本视
图表达泵盖的外形，用A―A全剖视图表达泵盖的内部形状。
2
（2）全部尺寸。在零件图上应正确、完整、清晰、合理地标注零 件在制造和检验时所需要的全部尺寸，以确定其结构大小。

教学课件第8章机械零件毛坯的选择

教学课件第8章机械零件毛坯的选择
（1）适用性原则
全面满足零件的使用要求和相关的特殊要求。
一般机械零件，以零件及其材料的力学性能为主 。
力学性能取决于工作条件（受力状态、温度、接触介质）和失效形式。
高速大功率内燃机曲轴一般均采用的合金结构钢锻造成形， 功率较小可采用球墨铸铁铸造成形或采用中碳钢锻造成形。 对于受力不大且为圆形截面的直轴，可采用圆钢下料做为毛坯直接 经切削加工制成。
2)兼顾零件的各项制造成本 考虑到材料价格、毛坯成本、切削加工费用和材料损耗等。
单件、小批生产选投资小、加工费用低的成形方法：砂型铸造 （手工造型）、自由锻和电条电弧焊等；
成批大量生产选生产效率和制品精度高的成形方法：砂型铸造 （机器造型）、 精密铸造、模锻、自动焊。
（4）兼顾现有生产条件原则
保证方便、快捷地制出高质量的产品。 尽量利用现有生产条件完成毛坯任务，若现有生产条件难以满足 要求时，则应考虑改变零件材料和（或）毛坯成形方法，也可通过外 部协作或外购解决。
单件、小批生产时：型钢；焊接结构
航空发动机的缸体、缸盖和曲轴箱： 铝合金（如ZL105、ZL105A等）；铸造成形
8.3.4 机械零件毛坯选择的示例
图示为齿轮减速器，传递功率4kW，试对其主要零件进行毛坯选择。
1-箱体 2-齿轮 3-轴 4-箱盖 5-孔盖 6-螺栓 7-档油盘 8-齿轮轴 9-螺母 10-轴承 11-端盖
高碳钢和合金钢常用于制造模具、量具、刃具、弹簧、重要的机 器零件和耐磨、耐蚀件等。
(3) 变形铝合金： 强度中等或较低，塑性较好；大多数具有高塑性和低
的变形抗力，变形温度较低，塑性成形性好，但焊接性较 差。
变形铝合金适于制造承受轻载的机械零件和电气元件， 如滑动轴承、齿轮、弹簧等

(完整word版)现代机械设计手册总目录

(完整word版)现代机械设计手册总目录

现代机械设计手册总目录(共6卷）化学工业出版社第1卷第1篇机械设计基础资料第1章常用资料和数据第2章法定计量单位和常用单位换算第3章优先数和优先数系第4章常用数学公式第5章常用力学公式第2篇零件结构设计第1章零件结构设计的基本要求和内容第2章铸件结构设计工艺性第3章锻压件结构设计工艺性第4章冲压件结构设计工艺性第5章切削件结构设计工艺性第6章热处理零件设计的工艺性要求第7章其他材料零件及焊接件的结构设计工艺性第8章零部件设计的装配及维修工艺性要求第3篇机械制图和几何精度设计第1章机械制图第2章尺寸精度第3章几何公差第4章表面结构第5章孔间距偏差第4篇机械工程材料第1章钢铁材料第2章有色金属材料第3章粉末冶金材料第4章复合材料第5章非金属材料第5篇连接件与紧固件第1章连接设计基础第2章螺纹连接第3章键、花键和销的连接第4章过盈连接第5章胀套及型面连接第6章焊、铆、粘连接第7章锚固连接第2卷第6篇轴和联轴器第1章轴第2章软轴第3章联轴器第7篇滚动轴承第1章滚动轴承的分类、结构型式及代号第2章滚动轴承的特点与选用第3章滚动轴承的计算第4章滚动轴承的应用设计第5章常用滚动轴承的基本尺寸及性能参数第8篇滑动轴承第1章滑动轴承的分类、特点与应用及选择第2章滚动轴承材料第3章不完全流体润滑轴承第4章液体动压润滑轴承第5章液体静压轴承第6章气体润滑轴承第7章箔片气体轴承第8章流体动静压润滑轴承第9章电磁轴承第9篇机架、箱体及导轨第1章机架结构设计基础第2章机架的设计与计算第3章齿轮传动箱体的设计与计算第4章机架与箱体的现代设计方法第5章导轨第10篇弹簧第1章弹簧的基本性能、类型及应用第2章圆柱螺旋弹簧第3章非线性特性线螺旋弹簧第4章多股螺旋弹簧第5章蝶形弹簧第6章环形弹簧第7章片弹簧及线弹簧第8章板弹簧第9章发条弹簧第10章扭杆弹簧第11章弹簧的热处理、强化处理和表面处理第12章橡胶弹簧第13章空气弹簧第14章膜片及膜盒第15章压力弹簧管第16章弹簧的疲劳强度第17章弹簧的失效及预防第11篇机构第1章结构的基本知识和结构分析第2章基于杆组解析法平面结构的运动分析和受力分析第3章连杆机构的设计及运动分析第4章平面高副结构设计第5章凸轮机构设计第6章其他常用机构第7章组合机构的设计第8章机构选型范例第12篇机械零部件设计禁忌第1章连接零部件设计禁忌第2章传动零部件设计禁忌第3章轴系零部件设计禁忌第3卷第13篇带、链传动第1章带传动第2章链传动第14篇齿轮传动(完整word版)现代机械设计手册总目录第1章渐开线圆柱齿轮传动第2章圆弧圆柱齿轮传动第3章锥齿轮传动第4章蜗杆传动第5章渐开线圆柱齿轮行星传动第6章渐开线少齿差行星齿轮传动第7章摆线针轮行星传动第8章谐波齿轮传动第9章活齿传动第10章塑料齿轮第15篇减速器、变速器第1章减速器设计一般资料第2章标准减速器及产品第3章机械无级变速器及产品第16篇离合器、制动器第1章离合器第2章制动器第17篇润滑第1章润滑基础第2章润滑剂第3章轴承的润滑第4章齿轮传动的润滑第5章其他元器件的润滑第6章润滑方法及润滑装置第7章典型设备的润滑第18篇密封第1章密封的分类及应用第2章垫片密封第3章密封胶及胶黏剂第4章填料密封第5章成形填料密封第6章油封第7章机械密封第8章真空密封第9章迷宫密封第10章浮环密封第11章螺旋密封第12章磁流体密封第13章离心密封第4卷第19篇液力传动第1章液力传动设计基础第2章液力变矩器第3章液力机械变矩器第4章液力耦合器第5章液黏传动第20篇液压传动与控制第1章常用基础标准、图形符号和常用术语第2章液压流体力学常用计算公式及资料第3章液压系统设计第4章液压基本回路第5章液压工作介质第6章液压缸第7章液压控制阀第8章液压泵第9章液压马达第10章液压辅件与液压泵站第11章液压控制系统概述第12章液压伺服控制系统第13章电液比例控制系统第21篇气压传动与控制第1章气压传动技术基础第2章气动系统第3章气动元件的造型及计算第4章气动系统的维护及故障处理第5章气动元件产品第6章相关技术标准及资料第5卷第22篇光机电一体化系统设计第1章光机电一体化系统设计基础第2章传感检测系统设计第3章伺服系统设计第4章机械系统设计第5章微机控制系统设计第6章接口设计第7章设计实例第23篇传感器第1章传感器的名词术语和评价指标第2章力参数测量传感器第3章位移和位置传感器第4章速度传感器第5章振动与冲击测量传感器第6章流量和压力测量传感器第7章温度传感器第8章声传感器第9章厚度、距离、物位和倾角传感器第10章孔径、圆度和对中仪第11章硬度、密度、粉尘度和黏度传感器第12章新型传感器第24篇控制元器件和控制单元第1章低压电器第2章单片机第3章可编程控制器（PLC）第4章变频器第5章工控机第6章数控系统第25篇电动机第1章常用驱动电动机第2章控制电动机第3章信号电动机和微型电动机第6卷第26篇机械振动与噪声第1章概述第2章机械振动基础第3章机械振动的一般资料第4章非线性振动与随机振动第5章机械振动控制第6章典型设备振动设计实例第7章轴系的临界转速第8章机械振动的作用第9章机械振动测量第10章机械振动信号处理与故障诊断第11章机械噪声基础第12章机械噪声测量第13章机械噪声控制第27篇疲劳强度设计第1章机械零部件疲劳强度与寿命第2章疲劳失效影响因素与提高疲劳强度的措施第3章高周疲劳强度设计方法第4章低周疲劳强度设计方法第5章裂纹扩展寿命估算方法第6章疲劳实验与数据处理第28篇可靠性设计第1章机械失效与可靠性第2章可靠性设计流程第3章可靠性数据及其统计分布第4章故障模式、效应及危害度分析第5章故障树分析第6章机械系统可靠性设计第7章机械可靠性设计第8章零件静强度可靠性设计第9章零部件动强度可靠性设计第10章可靠性评价第11章可靠性试验与数据处理第29篇优化设计第1章概述第2章一维优化搜索方法第3章无约束优化算法第4章有约束优化算法第5章多目标优化设计方法第6章离散问题优化设计方法第7章随机问题优化设计方法第8章机械模糊优化设计方法第9章机械优化设计应用实例第30篇反求设计第1章概述第2章反求数字化数据测量设备第3章反求设计中的数据预处理第4章三维模型重构技术第5章常用反求设计软件与反求设计模第6章反求设计实例第31篇数字化设计第1章概述第2章数字化设计系统的组成第3章计算机图形学基础第4章产品的数字化造型第5章计算机辅助设计技术第6章有限元分析技术第7章虚拟样机技术第32篇人机工程与产品造型设计第1章概述第2章人机工程第3章产品造型设计第33篇创新设计第1章创新的理论和方法第2章创新设计理论和方法第3章发明创造的情景分析与描述第4章技术系统进化理论分析第5章技术冲突及其解决原理第6章技术系统物-场分析模型第7章发明问题解决程序—-ARIZ法。

材料工程基础课件-第八章 材料的连接

材料工程基础课件-第八章 材料的连接

①材料的焊接性
• 金属的可焊性是金属材料对焊接加工的适 应性。即金属在一定焊接方法、焊接材料、 工艺参数及结构型式条件下，获得优质的 焊接接头的难易程度。它主要包括两个方 面：
a.工艺性能，产生工艺缺陷的倾向。 b.使用性能，即焊接接头在使用中的可靠性。
• 从理论上讲任何材料都有通过焊接加工实 现的可能性，但就人类现在已掌握的技术 来看，大多数材料很难通过焊接加工实现 连接，只有少数金属材料适应焊接加工， 如铁、镍、铝、铜、钛等金属及其合金。 其中，低碳钢、低合金结构钢具有良好的 焊接性。
④焊接安全生产
• 预防弧光照射 • 预防触电 • 预防烫伤 • 防火、防爆 • 预防有害气体、烟尘的中毒
8.4 粘接的分类
三种粘接方法： • 胶粘剂粘接法 • 热熔粘接法 • 溶剂粘接法
胶粘剂粘接法
利用胶粘剂将各种材质、形状、大小、厚 薄、软硬相同或不同的胶接件连接成为连 续牢固稳定的整体的一种工艺方法。 胶接剂是一种靠界面的粘附和物质的内聚 等作用产生的粘合力，将各种材料牢固的 连接在一起的物质，也称为粘合剂、粘接 剂，可简称为胶。
②在可能允许的情况下，尽量增大粘接面积， 提高胶层承载能力；
③对木材和层压材料的粘接应防止层间剥离， 可采取斜接，提高粘接强度。
④粘接时可选与被粘接材料刚度相同或相似 的胶粘剂，最大限度减小应力集中。
⑤承受作用力较大的情况，可采用复接方式。
粘接接头的四种基本形式
对接
角接
T接
平接
对接
• 纯粹对接，粘接面积小，粘接强度低，应 尽量不使用，除非维修无法改变原形状。
• 不加热的压焊过程称为冷压焊 • 加热压焊过程称为热压焊
• 根据加热热源各类不同，热压焊可以分为： • 电阻焊（点焊、缝焊、对焊） • 摩擦焊 • 超声焊 • 爆炸焊 • 真空扩散焊

第八章 零件图的识读与绘制

第八章 零件图的识读与绘制
第八章
零件图的识读与绘制
本章教学目标：
1.了解零件图的作用与内容； 2.掌握典型零件的表达方案和尺寸标注方法； 3.了解常见工艺结构； 4.掌握零件图上常见技术要求的含义及标注方法； 5.能看懂中等难度的零件图、画简单零件图。
本章重点难点：
重点: 零件图的识读。
难点: 零件图的视图选择及尺寸标注。
内
4
(b) 不 合 理
15
20
15
35
31 35
加工顺序：
(1)车4×φ15退刀槽 (2)车φ20外圆及倒角
20
不容易测量
容易测量
不容易测量
容易测量
A L
B A L
B B L
C B
C L
五、毛面与加工面的尺寸标注
对铸、锻件,同一个方向的加工面和非加 工面应各选一个基准分别标注有关尺寸,且两 基准之间只允许有一个联系尺寸。 A：加工面 B、C、D：非加工面
C
8 34 48
C D
B A
8
A
合理 不合理
8
34 42 48
D
B
例:如图所示标注传动轴的尺寸。
轴承 挡套 32 +0.05 0 齿轮 弹簧挡圈 轴承
按 设 计 主要基准 基 准 （设计基准） 标 （工艺基准） 注 的 辅助基准 尺 寸 （工艺基准）
2 1 2 1 30 主要基准 （设计基准） 106 2 1 1.3 1 0 32 -0.05 67 17 30
设计基准
例：
零件图
设计基准
22 15 10
F
18 26 52 70
F
18 26 52 70
工艺基准
二、主要尺寸应直接注出

机械基础-机械零件的材料、结构和承载能力ppt课件

机械基础-机械零件的材料、结构和承载能力ppt课件
16
§0－2 机械零件的材料、结构和承载能力
零件的标准化、系列化和通用化的意义，主要表 现在以下几方面： (1)、便于组织大批量生产，并能提高质量、降低 成本。 (2)、有利于减少制造和设计工作量，缩短生产周 期。 (3)、增大零部件的互换性，方便机器维修。 (4)、有利于增加产品品种，扩大生产批量，满足 各种需求。
§0－2 机械零件的材料、结构和承载能力

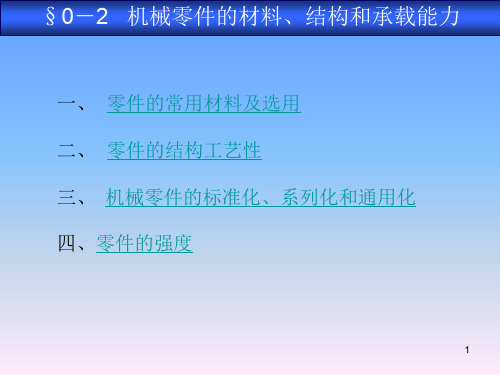

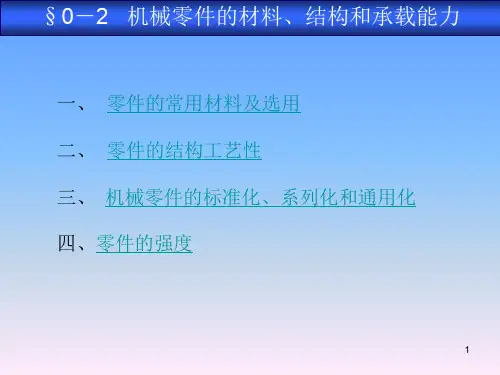

一、 零件的常用材料及选用 二、 零件的结构工艺性 三、 机械零件的标准化、系列化和通用化 四、零件的强度
1
§0－2 机械零件的材料、结构和承载能力
一、零件的常用材料及选用
材料是制作机械零件的原料，零件有强度和使用寿命 的要求，不同的零件需要选用不同的材料。如汽车轮胎 需要具有一定的弹性和耐磨性，选用橡胶作为原料；汽 车大梁需要承受较大的载荷和冲击，选用具有一定强度 和韧性的低碳合金钢。机床的主轴不仅要有强度，还要 有抗弯曲变形的刚度要求，选择45或40Cr钢材，并作成 中空形状；机床的床身要求不变形且耐磨损，选用不变 形的铸铁材料，导轨表面作淬火处理。
使用要求包括零件的工作和受载情 况，零件的尺寸和质量的限制，零件的 重要程度等。工作情况指零件所处的环 境，如介质、温度及摩擦性质。受载情 况指的载荷大小和应力种类。
13
§0－2 机械零件的材料、结构和承载能力
二、零件加工的工艺性
机械零件应该加工方便、节省工时、提高 效率、降低成本、保证质量、满足结构工艺 要求。影响机械零件的结构工艺性的因素很 多，涉及材料选择、毛坯准备、机械加工、 装配维修等各方面。如铸造材料要求其最小 厚度要大于8mm，否则会因为铸不满而产生 废品；留出足够的加工余量。锻件的内孔太 小时，不能冲孔成形；轴上的螺纹要留退刀 槽；磨削表面提前做出中心孔等。这些都是 满足加工工艺要求所必须做好的准备。 14

机械设计基础教材

1.3 运动确定性的概念
第25页/共476页
F = 3×3–2×4 = 1
F = 3×4–2×5 = 2
n = 3
Pl= 4
n = 4
Pl = 5
如图1-12（a）：
如图1-12（b）：
第26页/共476页
【例1-2】如图1-13所示，计算曲柄滑块机构的自由度。 活动构件数n=3低副数高副数
第19页/共476页
第20页/共476页
第21页/共476页
平面机构运动简图的绘制
绘制机构运动简图的步骤：（1）分析机构的组成，观察相对运动关系，了解其工作原理。（2）确定所有的构件（数目与形状）、运动副（数目和类型）。（3）选择合理的位置，能充分反映机构的特性。（4）确定比例尺 （5）用规定的符号和线条绘制成机构运动简图。
1. 机构运动简图的定义
第15页/共476页
运动副及构件的表示方法
1．构件构件均用直线或小方块来表示，如图1-6示。
第16页/共476页
2．转动副
第17页/共476页
3．移动副 如图1-8所示，注意移动副的导路应与两构件相对移动的方向一致。
第18页/共476页
4．高副两构件组成高副时的相对运动与这两个构件在接触处的轮廓形状有直接关系，因此，在表示高副时必须画出两构件在接触处的曲线轮廓。如图1-8、图1-9所示为齿轮高副和凸轮高副的表示方法。
图1-4 （a）凸轮高副
平面机构中高副引入一个约束，保留两个自由度。
图1-4 （b）齿轮高副
第12页/共476页
运动链与机构
运动链：两个以上的构件以运动副连接而构成的系统。如图1-5所示，若运动链中各构件首尾相连，则称之为闭式运动链，否则称为开式运动链。

机械制图第8章零件图全解


公差恒 为正
45
3）公差带图：
上极限偏差 公差带
＋ 0－
+0.008 -0.008
下极限偏差
+0.024
+0.008 -0.006
0
-0.022
50 公称尺寸
例: 50±0.008
50
+0.024 +0.008
50
-0.006 -0.022
公差带图可以直观地表示出公差的大小 及公差带相对于零线的位置。

⑵ 选择主视图 安放位置：符合加工位置，轴线水平放置。
投射方向：A向 通常采用全剖视图。
⑶ 选择其它视图
用左视图表达孔、槽的分
布情况。
A
23
A
24
8.4 零件图的尺寸标注
在零件图上需标注如下内容： 1. 加工制造零件所需的全部尺寸。 2. 零件的表面结构要求。 ⒊ 零件的几何公差。
有关零件在加工、检验过程中应达到的 其他一些技术指标，如材料的热处理要求等， 通常作为技术要求写在标题栏上方的空白处。
c) 综合式
尺寸标注的三种形式
28
三、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度
和配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
错误！
29
四、避免出现封闭的尺寸链
ce d b
错误！
c
d
b
正确！
长度方向的尺寸 b、c、 e 、d 首尾相 接，构成一个封闭的尺寸链。
C向局部视图表 达上面凸台的形状。
A D
D
B－B C
视图方案一
18

机械零件的常用材料和结构工艺性(共40张PPT)


4、工程塑料
在工程中用来作结构或传动件材料的塑料，具有较高 的强度，质量轻，绝缘性、减摩耐磨/3
3、有色金属
1) 铜及铜合金 黄铜：Cu与Zn（≥15%）合金 青铜 锡青铜：Cu与Sn的合金 无锡青铜：Cu与Al、Si、Pb等的合金 铜的力学性能很低，在机械工业中的应用并不多。 2) 铝及铝合金 形变铝合金：防锈铝、锻铝等 铸造铝合金 （应用最广的轻金属）
2019/2/3
9
1）铜及铜合金
15 12 砂 模 金属模 砂 模 金属模 棒 材
用
途
中等强度零件及焊接件，如 螺栓、铆钉、接头、骨架等 高强度零件、大梁、框架等 中等强度、形状复杂的零件， 如支架、客体、发动机附件 等
222
1
铝及铝合金是应用最广的轻金属，纯铝有良好的塑性、耐 蚀性、导电性、导热性和焊接性。
2019/2/3 11
用
途
315~430 335~450 375~500
33 31 26
冲压件、焊接件及受载小的机械零件，如垫圈, 开口销、地脚螺栓等 焊接件、金属结构件及螺栓、螺母、铆钉、销 轴、连杆、支座等受载不大的机械零件
410~550 490~630
255 275
24 20
金属结构件及螺栓、螺母、垫圈、楔、转轴、 心轴、链轮、吊钩、连杆等受力较大的机械零 件
抗拉强度 σb /MPa 450 500
屈服点σs /MPa 230 270
伸长率δ /% 22 18
用
途
机座、机盖、箱体等。焊接性良好 飞轮、机架、蒸汽锤、联轴器、水压机 工作缸，焊接性尚好
570
640
310
340
15
10
联轴器、气缸、齿轮、重载荷机架

8章零件结构工艺性分析示例


序 号 工 艺 性 不
零 好
件
结 工
构 艺 性 好
10
内 壁 孔 出 口 处 有阶 梯 面，钻孔时孔易钻偏或 钻头折断 键槽设置在阶梯轴900方 向上，需两次装夹加工
内壁孔出口处平 整，钻孔方便， 易保证孔中心位 置度 将阶梯轴的两个 键槽设计在同一 方向上，一次装 夹即可对2个键槽 加工
11
12
2
车螺纹时，螺纹根部 易打刀；且不能清根
3
插齿无退刀空间, 小齿轮无法加工
大齿轮可滚齿或插 齿，小齿轮可以插齿 加工
4Байду номын сангаас
两端轴颈需磨削 加工，因砂轮圆角 而不能清根
留有砂轮越程槽 ， 磨削时可以清根
5
斜面钻孔，钻头 易引偏
只要结构允许留出 平台，可直接钻孔
6
锥面加工时易碰 伤圆柱面，且不能 清根
可方便地对锥面进 行加工
钻 孔 过 深 ， 加工时间 长，钻头耗损大，并且 钻头易偏斜
钻孔的一端留空 刀，钻孔时间短 ，钻头寿命长， 且不易偏斜
7
加工面高度不同， 需两次调整刀具加 工，影响生产率
加工面在同一高 度 ，一次调整刀具 可加工2个平面
8
3个退刀槽的宽 度有三种尺寸，需 用3把不同尺寸刀 具加工
同1个宽度尺寸的 退刀槽，使用1把刀 具即可加工
9
加工面大，加工 时间长，平面度误 差大
加工面减小，节省 工时，减少刀具损耗 并且容易保证平面度 要求
表8-9 零件结构工艺性分析示例
序 号 工 艺 性 不 零 好 件 结 工 构 艺 性 好
1
孔离箱壁太近，钻头 在圆角处易引偏；箱壁 高度尺寸大，需加长钻 头方能钻孔
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
3、结构工艺性原则 (1) 合理确定零件的技术要求 ①不需要加工的表面，不要设计成加工面； ②要求不高的表面，不应设计为高精度和表面粗糙度Ra 值低的表面，否则会使成本提高。 (2) 遵循零件结构设计的标准化 ①尽量采用标准化参数 零件的孔径、锥度、螺纹孔径和螺距、齿轮模数和压力 角、圆弧半径、沟槽等参数尽量选用有关标准推荐的数 值，这样可使用标准的刀、夹、量具，减少专用工装的 设计、制造周期和费用。 Nhomakorabeaa) 改进前
b) 改进后
16
5、尽量减少安装次数，降低安装误差和减少辅助工时， 提高切削效率，保证精度
(1) 改进前的倾斜加工表面会增加装夹次数，改进后一 次安装可同时加工几个表面。
a) 改进前
b) 改进后
17
(2) 改进前需装夹两次，改进后只需一次装夹即可磨削 两个表面。
0.2
0.2
0.2
0.2
11
3、零件加工部位的结构应便于刀具正确地切人及切出。 (1) 图a的孔与零件立壁相距太近，造成钻夹头与立壁干 涉，只能采用非标准加长钻头，刀具刚性差。改进后， 可以采用标准刀具，从而可保证加工精度。
a) 改进前
b) 改进后
12
(2) 插齿时要留有空刀槽，这样大齿轮可滚齿或插齿， 小齿轮可以插齿加工。
a) 改进前
b) 改进后
18
(3) 轴上的键槽不在同一方向，铣削时需重复安装和对 刀。改进后键槽布置在同一方向上可减少安装、调整次 数，也易于保证位置精度。
改进前
改进后 19
(4) 图a所示A、B面的加工需要分别调整机床；若如图b 所示将A、B面的高度改成一致，则可在机床的一次调 整中完成A、B面的加工。
6
二、原则应用实例 1、应能采用标准化刀具加工 零件的大面积沉凹结构的转角应留有一定的转角半径， 而且转角半径应与标准铣刀直径一致。
a) 改进前
b) 改进后
7
2、尽量采用标准化参数，同类参数尽量一致 (1) 图a所示的轴上砂轮越程槽宽度、键槽宽度设计成不 同尺寸，则需采用不同尺寸的刀具加工。图b将这些槽 的宽度改成相同尺寸，用一把刀具完成所有槽的加工。
零件本身的结构，对加工质量、生产效率和经济效益有 着重要影响。为了获得较好的经济效益，在设计零件结 构时，不仅要考虑满足使用要求，还应当考虑是否能够 制造和便于制造，也就是要考虑零件结构的工艺性。 一、概述 1、零件的结构工艺性概念 零件的结构工艺性是指所设计的零件在满足使用要求的 前题下，制造的可行性和经济性，即难易程度。其内容 包括零件机械加工结构工艺性和产品结构装配工艺性。 良好的结构工艺性是指在现有工艺条件下既能方便制造， 又有较低的制造成本。
a) 改进前
b) 改进后
20
(5) 改进前需从两端分别进刀，需装夹两次，改进后可 省去一次安装。
a) 改进前
b) 改进后
21
6、零件应便于安装，即准确定位、可靠夹紧。 (1) 图a所示的大平板工件在加工中不便装夹，为此，增 设夹紧的工艺凸缘或工艺孔(图b)，以便用螺钉、压板夹 紧，且吊装、搬运方便。
a) 改进前
b) 改进后
8
(2) 轴上的过渡圆角尽量一致，便于加工。
(3) 使用同一把刀具可加工所有键槽。
a) 改进前
b) 改进后
9
(4) 同一端面上的尺寸相近螺纹孔改为同一尺寸螺纹孔， 便于加工和装配。
a) 改进前
b) 改进后
10
(4) 下图所示螺纹设计时，要采用标准参数，这样才能 使用标准丝锥和板牙加工。
a) 改进前
b) 改进后
24
(4) 图a所示的轴承盖，要加工外圆及端面，如果夹在A 处，一般卡爪的长度不够，B面又不便装夹。若改为图 b所示结构，便可在C面方便地装夹，或者改成图c所示 结构，增加一工艺圆柱面D用于装夹。
4
②尽量采用标准件 诸如螺钉、螺母、轴承、垫圈、弹簧、密封圈等零件， 一般由标准件厂生产，根据需要选用即可，不仅可缩短 设计制造周期，使用维修方便，而且较经济。 ③尽量采用标准型材 只要能满足使用要求，零件毛坯尽量采用标准型材，不 仅可减少毛坯制造的工作量，而且由于型材的性能好， 可减少切削加工的工时及节省材料。 (3) 合理标注尺寸 ①按加工顺序标注尺寸，尽量减少尺寸换算，并能方便 准确地进行测量。 ②从实际存在的和易测量的表面标注尺寸，且在加工时 应尽量使工艺基准与设计基准重合。
a) 改进前
b) 改进后
13
(3) 刨削时，在平面的前端要有让刀的部位，让刀槽。
a) 改进前
b) 改进后
14
(4) 磨削时，各表面间的过渡部分应设计出越程槽。
a) 改进前
b) 改进后
15
4、应尽量减少加工面积 图a所示支座零件的底面加工面积较大，改为图b的结构 后，减少了加工面积，从而减少机械加工量和刀具消耗。
1
产品及零件的制造，包括毛坯生产、切削加工、热处理 和装配等许多阶段。结构设计时必须全面考虑，使各个 生产阶段都具有良好的工艺性。由于一般悄况下切削加 工的劳动耗费最多，因而切削加工工艺性更为重要。
2
2、结构工艺性内容 (1) 在毛坯制造方面 铸件：璧厚均匀、便于造型。 锻件：形状简单、便于出模。 (2) 在加工方面 合理标注零件的技术要求。 便于安装、加工。 有利于提高加工质量和提高生产效率。 (3) 在装配方面 便于装配。 减少修配量。
5
③零件各非加工面的位置尺寸应直接标注，而非加工面 与加工面之间只能有一个联系尺寸。 (4) 零件结构要便于加工 ①零件结构要便于安装，定位准确，加工稳定可靠。 ②尽量减小毛坯余量和选用切削加工性好的材料。 ③各要素的形状应尽量简单，加工面积要尽量小，规格 应尽量统一。 ④尽量采用标准刀具进行加工，且刀具易进入、退出和 顺利通过加工表面。 ⑤加工面和加工面之间、加工面和不加工面之间均应明 显分开，加工时应使刀具有良好的切削条件，以减少刀 具磨损和保证加工质量。
22
(2) 刨削较大工件时，往往把工件直接安装在工作台上， 为了保证加工时加工面水平、便于安装找正，可在零件 上增加工艺凸台(图b)。必要时可在精加工后切除。
a) 改进前
b) 改进后
23
(3) 工件在三爪卡盘上安装时，工件与卡爪是点接触(图 a)，不能将工件夹牢。通过增加一段圆柱面(图b)，使工 件与卡爪的接触面积增大，安装较容易。
