机械零件的结构设计

关于机械设计过程中零件结构合理性设计的研究摘要:合理化设计机械零件结构，不仅可以巩固提升机械的使用和工作性能，同时也可以培养零件和机械之间的默契匹配度，降低后期加工维修成本费用。

促使机械获得更长的使用寿命。

关键词:机械加工；零件结构；合理设计引言：目前机械内部零件结构在不断的生产和设计当中，呈现出复杂化和多样化的形态。

再加之现在企业对于机械加工的高精密度要求。

并需要从零件结构本身入手，进行精密合理化设计。

由于一些特殊的产品零件加工起来困难无法找到适宜的加工切入点。

进而影响企业经营效益。

因此为保证机械加工品质和加工效率，需采用科学化和合理化原则，巩固完善机械加工水平和效率。

一、机械加工的零件结构设计在现在零件结构的设计加工过程当中普遍使用数控技术。

通过该项技术多样化的控制表现，可以实现程序的自动化控制。

借助先进的计算机设备和技术，存储处理并且传输数据，逐渐淘汰传统的硬件逻辑电路控制装置，以此来有效控制设备各种功能的实现。

（一）机械加工程序编制简化目前自动化和智能化成为现代机械加工主流化趋势。

零件加工不再依靠操作人员，而是取决于数控加工程序。

同时为保证数控加工的质量和效率，需要对数控加工程序做编制工作。

通过分析零件几何图形、零件尺寸，从而明确需要加工的零件轮廓，以零件本身坐标点作为基准点，并在程序当中设置满足零件外形的条件，明确零件结构之间的平行和相交关系，统一加工工艺编程和设计方者之间的关系。

除此之外，还可以在零件结构图上标示零件的尺寸和坐标，简化编程坐标，方便编程人员能够迅速查找和掌握，高精准重合编程原点和设计尺寸基准，减轻编程人员后期换算工作力度。

（二）装夹加工与定位零件的装夹加工与定位，需要通过某一个孔或面作为定位基准开展加紧操作。

其目的在于促使经过多次装夹的零件可以回到基准位置，保证零件的完整性，避免由于装甲基准偏差所引起的加工失误现象，确保零件加工的精度以及质量。

同时需要注意的是，该种夹装和定位方式，不仅可用在一次性多表面机械集中加工工序中，同时也可适用于轴类零件加工设计。

机械设计中的零件和装配设计在机械设计中，零件设计和装配设计是不可或缺的重要步骤。

零件设计涉及到对各个零件的结构、功能和材料等方面的考虑，而装配设计则关注各个零件之间的装配关系、间隙以及装配顺序等。

本文将重点探讨机械设计中的零件和装配设计的一些重要考虑因素。

一、零件设计1. 结构设计：零件的结构设计是保证其功能和性能的关键。

在结构设计中，需要根据机械产品的使用要求，确定零件的形状、尺寸和结构布局等。

同时，还要考虑到零件的强度、刚度以及重量等因素，以确保零件在使用过程中不会出现失效或损坏的情况。

2. 功能设计：每个零件都有其特定的功能和作用，因此在进行零件设计时，需要明确其功能需求，将其功能与结构相匹配。

例如，对于传动系统中的齿轮，需根据所需的传动比选择合适的齿轮模数和齿数，以确保其传动效率和精度。

3. 材料选择：零件的材料选择直接关系到其性能和寿命。

在选择材料时，需要考虑到零件所需的强度、硬度、耐磨性等特性，并综合考虑到成本和加工性等因素，选择合适的材料。

二、装配设计1. 装配关系：装配设计中，需要明确各个零件之间的装配关系，包括零件的连接方式、间隙和配合等。

合理的装配关系能够确保装配的准确性和稳定性，减少因装配不当而产生的故障。

2. 间隙设计：在进行装配设计时，需考虑到零件之间的间隙和配合，以确保零件能够顺利地装配在一起。

过大的间隙可能导致松动和振动，而过小的间隙则可能导致装配困难或零件损坏。

因此，需根据实际情况和要求，合理确定零件之间的间隙。

3. 装配顺序：装配顺序是指将各个零件按照一定的次序装配在一起。

在设计装配顺序时，需要考虑到零件之间的依赖关系和组装工艺要求。

正确的装配顺序能够提高装配的效率和质量，减少装配过程中的错误和失误。

三、其他考虑因素1. 附加零件设计：在机械设计中，常常需要添加附加零件来增强机械产品的功能或改善性能。

例如，安装传感器、润滑系统等。

这些附加零件的设计也需要综合考虑其功能和与其他零件的配合关系。

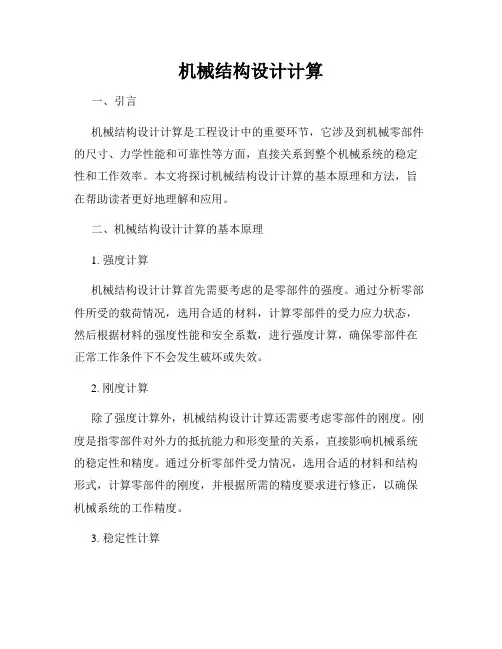

机械结构设计计算一、引言机械结构设计计算是工程设计中的重要环节，它涉及到机械零部件的尺寸、力学性能和可靠性等方面，直接关系到整个机械系统的稳定性和工作效率。

本文将探讨机械结构设计计算的基本原理和方法，旨在帮助读者更好地理解和应用。

二、机械结构设计计算的基本原理1. 强度计算机械结构设计计算首先需要考虑的是零部件的强度。

通过分析零部件所受的载荷情况，选用合适的材料，计算零部件的受力应力状态，然后根据材料的强度性能和安全系数，进行强度计算，确保零部件在正常工作条件下不会发生破坏或失效。

2. 刚度计算除了强度计算外，机械结构设计计算还需要考虑零部件的刚度。

刚度是指零部件对外力的抵抗能力和形变量的关系，直接影响机械系统的稳定性和精度。

通过分析零部件受力情况，选用合适的材料和结构形式，计算零部件的刚度，并根据所需的精度要求进行修正，以确保机械系统的工作精度。

3. 稳定性计算机械结构设计计算还需要考虑零部件的稳定性。

当零部件被受到作用力时，其可能发生屈曲或失稳。

为了保证机械结构的安全可靠，需要进行稳定性计算，确定零部件的临界荷载，并选用合适的结构形式和尺寸，以防止零部件发生失稳。

三、机械结构设计计算的方法1. 解析计算方法解析计算方法是机械结构设计计算中常用的方法之一，它通过建立数学模型，应用力学原理和方程，得出零部件的受力应力状态。

解析计算方法具有计算精度高、计算过程清晰等特点，适用于简单结构的计算。

2. 数值计算方法数值计算方法是机械结构设计计算中另一种常用的方法，它通过将机械结构离散化，将连续的问题转化为离散的问题，采用数值逼近的方法求解。

数值计算方法具有适用性广、计算复杂结构能力强等特点，适用于复杂结构的计算。

3. 实验验证方法实验验证方法是机械结构设计计算中的重要手段，它通过设计合适的试验装置和方案，对零部件进行物理实验，获得实际载荷和应力值，并与设计值进行对比验证。

实验验证方法能够直接获取实际数据，能够更准确地评估机械结构的性能。

机械结构设计方案一、引言机械结构设计方案旨在提供一种有效而可行的方法，以满足特定机械设备的功能需求。

本文将介绍一个针对某种机械设备的结构设计方案，包括设计原理、具体方案、材料选择等内容。

二、设计原理在进行机械结构设计之前，首先需要明确设备的功能需求和使用环境。

然后根据这些需求，以及结构力学、材料力学等相关知识，确定合适的设计原理。

设计原理可以包括结构的坚固性、稳定性、耐久性等要求。

三、具体方案基于设计原理，我们提出以下具体方案：1. 结构形式：根据机械设备的功能需求，采用XX形式的结构，以满足特定的运动传递和力承载要求。

2. 零部件配置：设计合理的零部件配置，包括XX零件、XX连接件等。

每个零部件的材料、尺寸和形状需要根据设计原理和使用要求进行选择。

3. 运动传递：通过使用合适的传动机构，实现所需的运动传递功能。

传动机构的类型和布局应根据设备的运动形式和要求来确定。

4. 受力分析：对设计方案进行受力分析，确保结构在各种工况下能够承受合理的载荷。

根据分析结果，必要时进行结构优化或强化以提高结构的承载能力。

5. 安全性考虑：在设计过程中，应充分考虑设备的安全性。

采取必要的安全措施，如加装防护罩、应力传感器等，以确保人员和设备的安全。

四、材料选择在确定具体方案后，需要选择合适的材料来制造零部件。

材料的选择应综合考虑多个因素，如强度、刚度、重量、耐磨性等。

根据零部件的用途和受力情况，选择材料以达到最佳的性能和成本效益。

五、结论综上所述，我们提出了一个针对某种机械设备的结构设计方案。

该方案以合理的设计原理为基础，提供了具体的方案和材料选择，以满足设备的功能需求。

设计过程中充分考虑了安全性和可靠性，以提供优秀的使用体验。

通过合理设计和准确选择材料，我们相信该机械结构设计方案将能够满足要求，并提供可靠的性能。

机械结构设计的工作步骤不同类型的机械结构设计中各种具体情况的差别很大，没有必要以某种步骤按部就班的进行。

通常是确定完成既定功能零部件的形状、尺寸和布局。

结构设计过程是综合分析、绘图、计算三者相结合的过程，其过程大致如下：1.理清主次、统筹兼顾：明确待设计结构件的主要任务和限制，将实现其目的的功能分解成几个功能。

然后从实现机器主要功能（指机器中对实现能量或物料转换起关键作用的基本功能）的零部件入手，通常先从实现功能的结构表面开始，考虑与其他相关零件的相互位置、联结关系，逐渐同其它表面一起连接成一个零件，再将这个零件与其它零件联结成部件，最终组合成实现主要功能的机器。

而后，再确定次要的、补充或支持主要部件的部件，如：密封、润滑及维护保养等。

2.绘制草图：在分析确定结构的同时，粗略估算结构件的主要尺寸并按一定的比例，通过绘制草图，初定零部件的结构。

图中应表示出零部件的基本形状，主要尺寸，运动构件的极限位置，空间限制，安装尺寸等。

同时结构设计中要充分注意标准件、常用件和通用件的应用，以减少设计与制造的工作量。

3.对初定的结构进行综合分析，确定最后的结构方案：综合过程是指找出实现功能目的各种可供选择的结构的所有工作。

分析过程则是评价、比较并最终确定结构的工作。

可通过改变工作面的大小、方位、数量及构件材料、表面特性、连接方式，系统地产生新方案。

另外，综合分析的思维特点更多的是以直觉方式进行的，即不是以系统的方式进行的。

人的感觉和直觉不是无道理的，多年在生活、生产中积累的经验不自觉地产生了各种各样的判断能力，这种感觉和直觉在设计中起着较大的作用。

4.结构设计的计算与改进：对承载零部件的结构进行载荷分析，必要时计算其承载强度、刚度、耐磨性等内容。

并通过完善结构使结构更加合理地承受载荷、提高承载能力及工作精度。

同时考虑零部件装拆、材料、加工工艺的要求，对结构进行改进。

在实际的结构设计中，设计者应对设计内容进行想象和模拟，头脑中要从各种角度考虑问题，想象可能发生的问题，这种假象的深度和广度对结构设计的质量起着十分重要的作用。

零件结构设计的基本要求和内容集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）零件结构设计的基本要求摘要：本文介绍零件结构设计的基本要求，限于篇幅，主要介绍零件设计的功能使用要求和为了实现这些要求而采取的一些措施。

关键词：零件结构设计要求措施正文：一、功能使用要求设计机械或零件必须首先满足其功能和使用要求。

机械的功能要求，如运动范围和形式要求、速度大小和载荷传递都是由具体的零件来实现的。

除传动要求外，机械零件还需要有承载、固定、链接等功能；零件结构设计应满足强度、刚度、精度、耐磨性及防腐等使用要求。

1、提高强度和刚度的结构设计为了使机械零件能正常工作，在设计的整个过程中都要保证零件的强度和刚度能满足要求。

对于重要的零件要进行强度和刚度计算。

静强度的计算指危险截面拉压、剪切、弯曲和扭剪应力的计算；静刚度的计算指相对载荷或应力下的变形计算。

两者均与零件的材料、受力和结构尺寸密切相关。

通过合理选择机械的总体方案使零件的受力合理，特别是通过正确的结构设计使它所受的应力和产生的变形较小可以提高零件的强度和刚度，满足其工作能力的要求。

合理的计算有助于选择最佳方案，但同时也要考虑零件在加工、装拆过程中保证足够的强度和刚度要求。

（1）通过结构设计提高静强度和刚度的措施1）改变受力a)改变受力情况，降低零件的最大应力b)载荷分担将一个零件所受的载荷分给几个零件承受，以减少每个零件的受力。

c)载荷均布：通过改变零件的形状，改善零件的受力；采用挠性均载元件；提高加工精度。

d)其他的载荷抵消或转化措施，采取措施使外载荷全部或部分地相互抵消，有化外力为内力、用拉伸代替弯曲等。

2）改变截面a)采用合理的断面形状，在零件材料和受力一定的条件下，只能通过结构设计，如增大截面积，增大抗弯、抗扭截面系数来提高其强度。

b)用肋或隔板，采用加强肋或隔板科提高零件、特别是机架零件的刚度3）利用附加结构措施改变材料内应力状态，通过加强附加结构措施使受力零件产生弹性强化或塑性强化来提高强度。

机械零部件的结构设计与分析简介：机械零部件的结构设计与分析是现代机械工程中一个重要的课题。

通过对机械零部件的结构进行合理的设计和分析，能够提高机械产品的性能和质量，同时降低制造成本和维修难度。

本文将从机械零部件的结构设计流程、结构设计基本原则、结构分析方法等方面进行讨论，希望能够对读者在机械零部件的结构设计与分析方面有所启发。

一、机械零部件的结构设计流程机械零部件的结构设计流程通常可以分为三个阶段：需求分析、概念设计和详细设计。

1. 需求分析：在需求分析阶段，设计师需要明确零部件的功能要求、工作环境、使用寿命等相关因素。

通过对这些需求的分析，可以确定零部件的基本结构形式和性能指标。

2. 概念设计：在概念设计阶段，设计师根据需求分析的结果，进行初步的结构设计。

这个阶段的关键是创新和选择，设计师需要结合自己的经验和创造力，找出不同的设计方案，并进行评比。

最终选择出一个相对合理的概念设计方案，作为后续详细设计的基础。

3. 详细设计：在详细设计阶段，设计师需要对概念设计方案进行细化和优化。

包括确定零部件的具体尺寸、材料和工艺要求等。

同时还需要进行一些结构分析，确保设计的可行性和合理性。

在详细设计完成后，还需要进行样机制造和测试，对设计进行验证和修正。

二、结构设计的基本原则在机械零部件的结构设计过程中，需要遵循一些基本原则以确保设计的可靠性和高效性。

1. 简洁性：结构设计应该尽量简洁，避免多余的复杂性。

简洁的设计不仅能够降低制造成本，还可以减少零部件的运动摩擦和能量损失，提高机械系统的传动效率。

2. 刚度与强度：结构设计应该具备足够的刚度和强度来承受工作负荷和环境力学影响。

设计师需要根据不同工况和材料的特性，选择合适的截面形状和尺寸以及合理的加工工艺，确保零部件在工作中不会出现过大的变形和破坏。

3. 可制造性：结构设计应该符合现有的加工工艺和设备能力。

设计师需要考虑到工艺的可行性，减少加工难度和成本。

同时，还应该注意材料的可获得性和成本，选择合适的材料以满足设计的要求。
