第11讲 水泥土搅拌法§11.1 概 述 §11.2 加固机理 §11.3 水泥土的基本性质 §11.4 设计计算 §11.5 施工工艺示例 作业§11.1 概 述¾定 义 ¾分 类 ¾ 加固直径和深度 ¾ 适用条件水泥土搅拌法定义又称“就地搅拌法”(MIP),利用水泥材料 作为固化剂,通过特制的搅拌机械,在地基深 处就地将软土和固化剂强制搅拌,在产生一系 列的物理、化学反应后形成具有整体性、水稳 定性和一定强度的水泥土桩或墙,从而或者形 成桩体复合地基,或者形成水泥土桩墙支挡结 构。

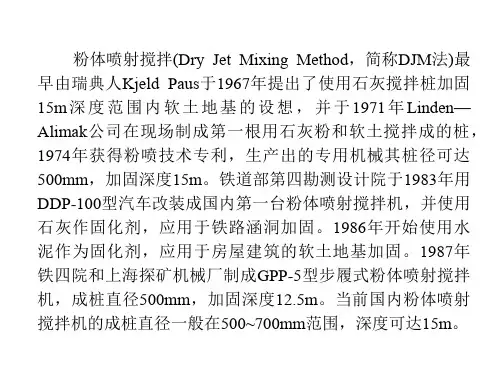

9 按注入固化剂的状态分(1)粉喷法:w≥60%; (2)浆喷法:w=40~60%。
9 按搅拌头的数目分(1)单头:圆形; (2)双头:∞字型; (3)多头。
9 按是否配加劲材料(1)加劲搅拌桩:SMW法; (2)不加劲搅拌桩。
水泥土搅拌法分类加固直径和深度9国内 直径:d单轴=500~600mm,d双轴=700mm; 深度:一般 h = 30 m以内,有效18m以内。
9国外 如日本:dmax=1.8m,Amax=9.5m2, hmax=60m以上。
适用条件9 适 用: 正常固结的淤泥、淤泥质土、素填土、黏性土 (软塑、可塑)、粉土(稍密、中密)、粉细砂 (松散、中密)、中粗砂(松散、稍密)、饱和 黄土等土层。
9 不适用: 含大孤石或障碍物较多且不易清除的杂填土、欠 固结的淤泥和淤泥质土、硬塑及坚硬的黏性土、 密实的砂类土,以及地下水渗流影响成桩质量的 土层。
适用条件9 不宜用: 地基土的含水量小于30%(黄土含水量小于25%)9 需要注意:冬期施工时,负温对处理地基效果的影响9 需试验确定适用性: 泥炭土、有机质土、PH值小于4的酸性土、塑性 指数大于25的黏土,或在腐蚀性环境中以及无工 程经验的地区§11.2 加固机理¾ 水泥的水解和水化反应¾ 水泥水化物与土颗粒的作用• 离子交换和团粒化作用 • 硬凝反应¾ 碳酸化作用水泥的水解和水化反应普通硅酸盐水泥由CaO、SiO2、Al2O3、Fe2O3等组 成,由这些不同的氧化物分别组成了不同的水泥矿物 : 3CaO⋅SiO2、2CaO⋅SiO2、3CaO⋅Al2O3、4CaO⋅Al2O3 ⋅FeO3等。
水泥土搅拌法的施工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

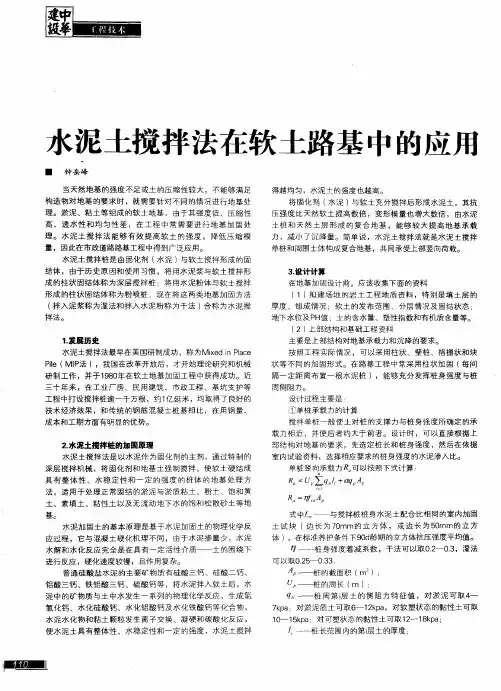

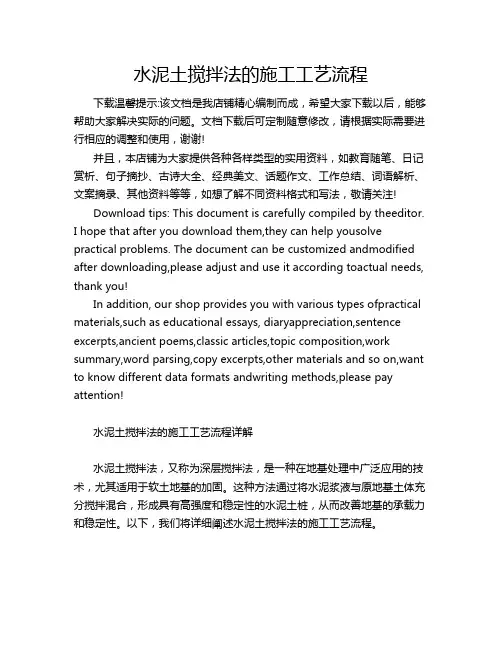

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水泥土搅拌法的施工工艺流程详解水泥土搅拌法,又称为深层搅拌法,是一种在地基处理中广泛应用的技术,尤其适用于软土地基的加固。
水泥土搅拌法
水泥土搅拌法是一种常用的土壤处理方法,用于改善土壤的力学性能和工程用途。
以下是水泥土搅拌法的步骤:
1. 准备工作:首先,需要确定搅拌区域,并对该区域进行清理和平整。
清理掉任何垃圾、杂草等,并确保地面平整平坦。
2. 施工准备:将所需的水泥和水泥土原料准备好。
确保水泥和土壤按照设计比例进行混合。
根据需要,还可以加入一些外加剂,如增强剂、掺合剂等。
3. 搅拌:将水泥和土壤放入一个混合设备(如搅拌机、混凝土搅拌车等),按照一定的比例进行搅拌。
具体搅拌时间和速度可以根据土壤的类型和需求进行调整。
4. 检查:在搅拌过程中,需要不断检查土体的湿度和均匀性。
如土体过干,可适量加水;如土体不均匀,应继续搅拌直到均匀。
5. 散布:将搅拌后的水泥土均匀地散布在施工区域。
可以使用推土机、铲车等设备进行整地。
6. 压实:使用轮胎压路机、震动压路机等设备对散布的水泥土进行压实,以提高其密实度和强度。
7. 养护:完成施工后,需要对新施工的水泥土进行养护,防止干裂和开裂。
常见的养护方法包括覆盖保护层、喷水保湿等。
水泥土搅拌法适用于土壤改良、路基加固、地基处理等工程中,通过混合水泥和土壤,可以提高土壤的强度、稳定性和耐久性。

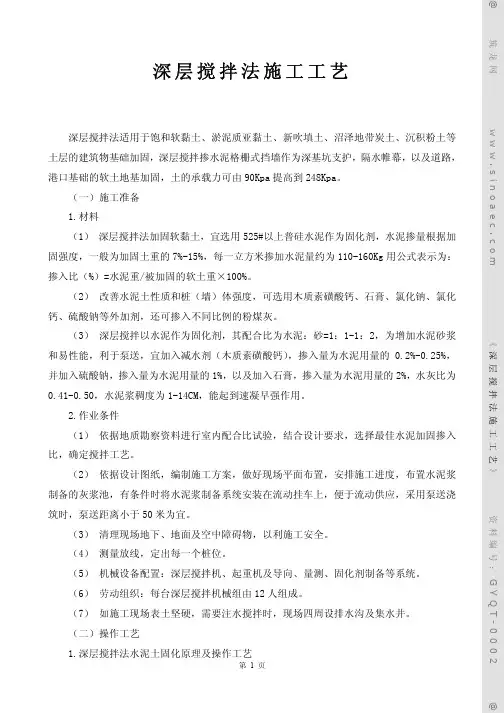

第 1 页筑龙网 w w w .s i n o a e c .c o m 《深层搅拌法施工工艺》 资料编号:G Y Q T -0002 深层搅拌法施工工艺深层搅拌法适用于饱和软黏土、淤泥质亚黏土、新吹填土、沼泽地带炭土、沉积粉土等土层的建筑物基础加固,深层搅拌掺水泥格栅式挡墙作为深基坑支护,隔水帷幕,以及道路,港口基础的软土地基加固,土的承载力可由90Kpa 提高到248Kpa。
