中文词条名：附着式塔式起重机的附着计算英文词条名：塔式起重机附着（锚固）装置的构造、内力和安装要求在使用说明书中均有叙述，因此，在塔机安装和使用中，使用单位按要求执行即可，不需再进行计算，只有当塔机安装位置至建筑物距离超过使用说明书规定，需增长附着杆（支承杆），或附着杆与建筑物连接的两支座间距改变时，需进行附着计算。

塔式起重机的附着计算主要包括附着杆计算、附着支座连接计算和附着框架计算三个部分。

（1）附着杆计算附着杆按两端铰支的轴心受压杆件计算。

1）附着杆内力附着杆内力按说明书规定取用；如说明书无规定，或附着杆与建筑物连接的两支座间距改变时，则需进行计算。

其计算要点如下：①塔机按说明书规定与建筑物附着时，最上一道附着装置的负荷最大（图14-44），因此，应以此道附着杆的负荷作为设计或校核附着杆截面的依据。

图14-44 塔式起重机与建筑物附着情况简图1-最上一道附着装置；2-建筑物②附着式塔机的塔身可视为一个带悬臂的刚性支承连续梁，其内力及支座反力计算简图如图14-45所示，计算方法参见本手册第2章：施工常用结构计算及《建筑结构力学》有关内容。

图14-45 塔身内力及支座反力计算简图Q1、Q2-风荷载；M-力矩；N-轴向力；T（T‘）-由回转惯性力及风力产生的扭矩③附着杆的内力计算应考虑两种情况：计算情况I：塔机满载工作，起重臂顺塔身X-X轴或Y-Y轴，风向垂直于起重臂，如图14-46（A）所示；计算情况II：塔机非工作，起重臂处于塔身对角线方向，风由起重臂吹向平衡臂，如图14-46（B）所示。

图14-46 附着杆内力计算的两种情况（A）计算情况I；（B）计算情况II1-锚固环；2-起重臂；3-附着杆；W-风力④附着杆内力计算方法。

附着杆内力按力矩平衡原理计算。

对于计算情况I（图14-47A）：图14-47 用力矩平衡原理计算附着杆内力（A）计算情况I；（B）计算情况II式中T、T‘——塔身在截面1-1处（最上一道附着装置处，见图14-44，以下同）所承受的由于回转惯性力（包括起吊构件重、塔机回转部件自重产生的惯性力）而产生的扭矩与由于风力而产生的扭矩之和。

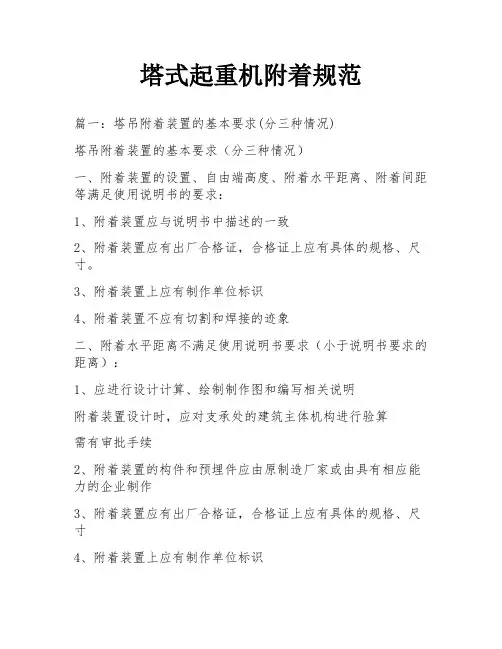

塔式起重机附着规范篇一：塔吊附着装置的基本要求(分三种情况)塔吊附着装置的基本要求（分三种情况）一、附着装置的设置、自由端高度、附着水平距离、附着间距等满足使用说明书的要求：1、附着装置应与说明书中描述的一致2、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸。

3、附着装置上应有制作单位标识4、附着装置不应有切割和焊接的迹象二、附着水平距离不满足使用说明书要求（小于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明附着装置设计时，应对支承处的建筑主体机构进行验算需有审批手续2、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作3、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸4、附着装置上应有制作单位标识尺寸一致6、附着装置上不应有切割和焊接的迹象三、附着水平距离不满足使用说明书要求（大于说明书要求的距离）：1、应进行设计计算、绘制制作图和编写相关说明2、附着装置设计时，应对支承处的建筑主体机构进行验算3、上述1、2 组成专项施工方案，按《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）第九条的规定进行专家论证并提交专家组论证报告，报告应指出：（1）专项方案内容是否完整、可行；（2）专项方案计算书和验算依据是否符合有关标准规范；（3）安全施工的基本条件是否满足现场实际情况。

专家组成员应当由5名及以上符合相关专业要求的专家组成。

4、施工单位应当根据论证报告修改完善专项方案，并经专家组组长、施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字。

5、附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作6、附着装置应有出厂合格证，合格证上应有具体的规格、尺寸7、附着装置上应有制作单位标识尺寸一致。

9、附着装置不应有切割和焊接的迹象。

背页附关于附着装置的法规和标准条文《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号令）第二十条禁止擅自在建筑起重机械上安装非原制造厂制造的标准节和附着装置。

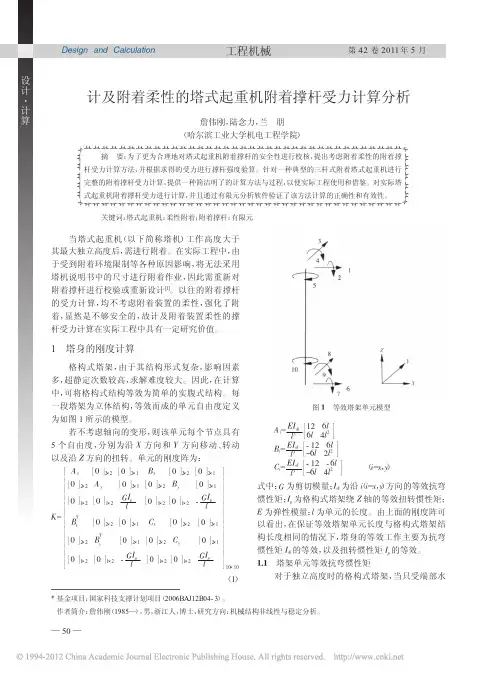

图1等效塔架单元模型*基金项目：国家科技支撑计划项目（2006BAJ12B04-3）。

作者简介：詹伟刚（1985—），男，浙江人，博士，研究方向：机械结构非线性与稳定分析。

l l 02×2B y T l l 02×1l l 02×2C y l l 02×1l l 01×2l l 01×2-GI p ll l 01×2l l 01×2GI p l l l l l l l l l l l l l l l l l l l l l l l l l 10×10（1）A i =EI di l 3126l 6l 4l l l 2B i =EI di l 3-126l -6l 2l l l 2C i =EI di l 3-12-6l -6l 4l l l 2（i =x ，y ）构长度相同的情况下，塔身的等效工作主要为抗弯惯性矩I di 的等效，以及扭转惯性矩I p 的等效。

1.1塔架单元等效抗弯惯性矩对于独立高度时的格构式塔架，当只受端部水850——图3三杆式附着装置计算模型运用柔度系数的概念，角点的位移又可表示为：Δa Δb b b =b b δP aP b b b =δaaδab δba δbb b b P aP b b b（7）式中：b b δ———柔度系数矩阵，其数值与结构形式有关；δaa ———a 片柔度系数，在a 片桁架上作用单位力P a 时，P a 方向的位移；51————52FZQ1380型塔式起重机塔身为正方形结构，主弦杆之间的跨距为2580mm，标准节的高度为将一次附着时的格构式塔身等效为实腹式后的模型如图6所示，其加入边界条件后的整体刚度图4FZQ1380型塔机塔身的标准节模型图5FZQ1380塔身附着装置模型图6FZQ1380型塔机塔身一次附着模型简图K=002×20002×1B y20002×1Bx2T002×20002×1C x2+A x1+k xx000k xy000k xm00002×2By2T002×2k xy0000C y2+A y1+k yy000k ym000001×20001×2-KΦ2k xm000k ym000KΦ2+KΦ1+k mmm m m m m m m m m m m m m m m m m mmmmmmmmmmmmmmmmmmmmmmm mm10×10（21）53——通过表3中的数据可以看出，本文计算得到的各撑杆受力大小与有限元软件分析计算得到的各撑杆受力大小的误差均在5%以内，满足实际工程中的应用要求，验证了本文计算结果的有效性。

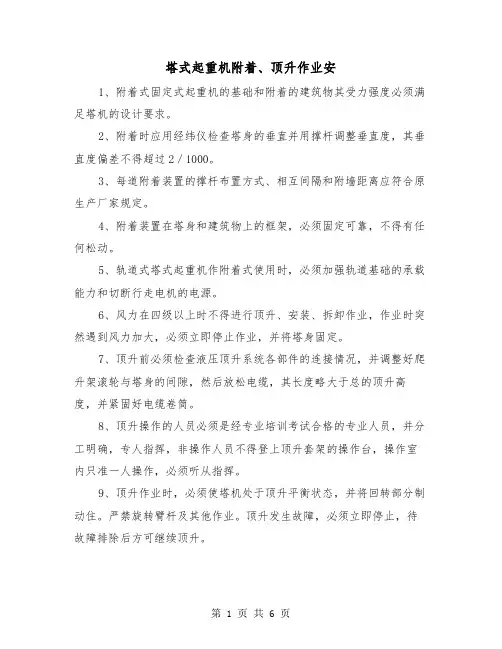

塔式起重机附着、顶升作业安1、附着式固定式起重机的基础和附着的建筑物其受力强度必须满足塔机的设计要求。

2、附着时应用经纬仪检查塔身的垂直并用撑杆调整垂直度，其垂直度偏差不得超过2／1000。

3、每道附着装置的撑杆布置方式、相互间隔和附墙距离应符合原生产厂家规定。

4、附着装置在塔身和建筑物上的框架，必须固定可靠，不得有任何松动。

5、轨道式塔式起重机作附着式使用时，必须加强轨道基础的承载能力和切断行走电机的电源。

6、风力在四级以上时不得进行顶升、安装、拆卸作业，作业时突然遇到风力加大，必须立即停止作业，并将塔身固定。

7、顶升前必须检查液压顶升系统各部件的连接情况，并调整好爬升架滚轮与塔身的间隙，然后放松电缆，其长度略大于总的顶升高度，并紧固好电缆卷筒。

8、顶升操作的人员必须是经专业培训考试合格的专业人员，并分工明确，专人指挥，非操作人员不得登上顶升套架的操作台，操作室内只准一人操作，必须听从指挥。

9、顶升作业时，必须使塔机处于顶升平衡状态，并将回转部分制动住。

严禁旋转臂杆及其他作业。

顶升发生故障，必须立即停止，待故障排除后方可继续顶升。

10、顶升到规定自由行走高度时必须将搭身附着在建筑物上再继续顶升。

11、顶升完毕应检查各连接螺栓按规定的预紧力矩紧固，爬升套架滚轮与塔身应吻合良好，左右操纵杆应在中间位置，并切断液压顶升机构电源。

12、塔尖安装完毕后，必须保证塔身平衡。

严禁只上一侧臂就下班或离开安装作业现场。

13、塔身锚固装置拆除后，必须随之把塔身落到规定的位置。

14、塔机在顶升拆卸时，禁止塔身标准节未安装接牢以前离开现场，不得在牵引平台上停放标准节(必须停放时要捆牢)或把标准节挂在起重钩上就离开现场。

塔式起重机附着、顶升作业安（二）塔式起重机附着、顶升作业是一项非常复杂和危险的工作，需要高度的专业知识和技能。

为了确保工作的安全进行，制定一份附着、顶升作业安全范本是非常重要的。

下面是一份简要的安全范本，以确保工作的安全性。

QTZ5012塔机附着支撑杆及高强螺栓验算工程名称：施工单位：编制单位：一、工程概况该项目工地安装一台重庆桥瑞机械厂生产的QTZ5012塔机，塔身中心距建筑物7.8m，附着支撑杆与塔身的角度较小，不满足塔机说明书的规定，需重新计算。

附墙耳板座与建筑物剪力墙用M24高强螺栓夹持连接，其余采用销轴连接。

附着装置采用三杆式体系，附着支撑杆采用10φ无缝钢管。

159⨯与塔身上的附着框架采用销轴铰接。

顶升加高标准节前，应先安装附着装置，然后顶升加节，附着装置以上的塔身悬伸高度不得超过塔机使用说明书的规定高度。

二、编制依据GB/T13752 塔式起重机设计规范GB/T5031—2008 塔式起重机DBJ50—140—2012 塔式起重机安装与拆卸技术规范JGJ33-2012 建筑机械使用安全技术规程重庆桥瑞QTZ5012塔机使用说明书工程施工图三、塔机支撑杆布置及支撑杆受力验算1.计算力学模型塔机在附着状态为一多跨外伸梁，附着装置可视为支座链杆，由结构力学可知，多道连续梁在承受杆端弯矩、轴向力、横向剪力时，最上一道支座链杆（附着装置）受力最大，由上到下受力逐次递减。

只要计算出第一道附着装置的内力，以后安装第二道附着装置后，其内力与第一道相同，第一道附着的内力减小；随着附着道数的增多，始终是最上一道附着装置受力最大。

由于塔身附着处载荷小于独立状态时载荷，故不需再验算塔身强度及稳定性，只计算附着反力。

附着装置在工作状态下主要承受风载和起升平面弯矩产生的水平力，以及扭矩引起的内力。

计算多跨外伸梁的支座反力（即水平力）相当繁琐，根据我公司多次的计算对比，可简化为一端固定另一端只有一个链杆的一次超静定结构。

由于附着状态下最上一道附着受力最大，据以上力学模型可求得该处附着框水平合力为F，由该塔机使用说明书查得附着框扭矩M。

n 三杆式附着为静定体系。

当水平力和扭矩为恒定值时，各杆件的内力随水平力的方位变化而改变。

塔机起重臂在0360范围内回转，各杆件在回转过程中分别出现最大内力。

附着计算计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《建筑施工手册》、《钢结构设计规范》（GB50017-2003）等编制。

塔机安装位置至附墙或建筑物距离超过使用说明规定时，需要增设附着杆，附着杆与附墙连接或者附着杆与建筑物连接的两支座间距改变时，必须进行附着计算。

主要包括附着支座计算、附着杆计算、锚固环计算。

一、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz= 0.390×1.170×1.450×0.700 =0.463 kN/m2；其中ω0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：ω0 = 0.390 kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz = 1.450 ；μs──风荷载体型系数：μs = 1.170；βz──高度Z处的风振系数，βz = 0.700；风荷载的水平作用力：q = W k×B×K s = 0.463×1.600×0.200 = 0.148 kN/m；其中 W k──风荷载水平压力，W k= 0.463 kN/m2；B──塔吊作用宽度，B= 1.600 m；K s──迎风面积折减系数，K s= 0.200；实际取风荷载的水平作用力 q = 0.148 kN/m；塔吊的最大倾覆力矩：M = 1090.000 kN·m；弯矩图变形图剪力图计算结果: N w = 60.8891kN ；二、附着杆内力计算计算简图:计算单元的平衡方程:ΣF x=0T1cosα1+T2cosα2-T3cosα3=-N w cosθΣF y=0T1sinα1+T2sinα2+T3sinα3=-N w sinθΣM0=0T1[(b1+c/2)cosα1-(α1+c/2)sinα1]+T2[(b1+c/2)cosα2-(α1+c/2)sinα2]+T3[-(b1+c/2)cosα3+ (α2-α1-c/2)sinα3]=M w其中:α1=arctan[b1/a1] α2=arctan[b1/(a1+c)] α3=arctan[b1/(a2- a1-c)]2.1 第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。

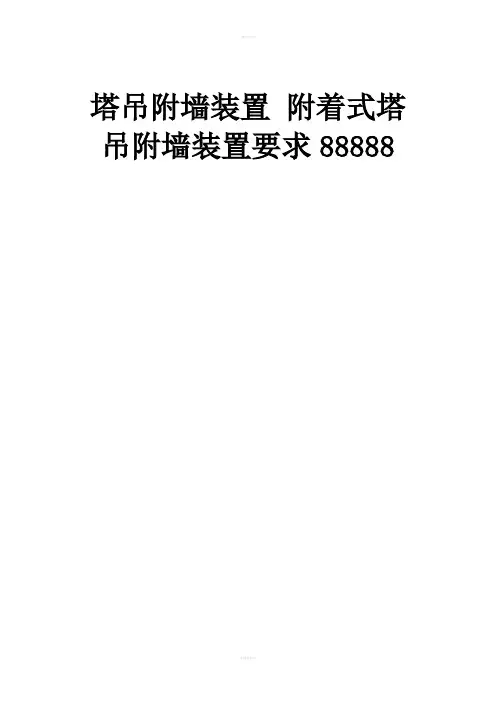

塔吊附墙装置附着式塔吊附墙装置要求88888导读：就爱阅读网友为您分享以下“附着式塔吊附墙装置要求88888”的资讯，希望对您有所帮助，感谢您对的支持!附着式塔吊附墙装置相关标签：? 附着式塔吊附墙装置1、塔吊高度超过规定未安装附墙装置，扣10分每台塔吊的性能、载重、受力等不同，因而附着的高度亦不同，一般塔吊的使用说明书都对附墙高度有明确规定，必须按规定严格执行。

2、附墙装置安全不符合说明书要求，扣3-7分附墙装置的安装应注意以下六个方面：（1）附墙的形式有以下两种附墙杆与建筑物的夹角以45度至60度为宜，至于采用哪种方式，要根据塔吊和建筑物的结构而定。

（2）附墙杆与建筑物连接必须牢固，保证起重作业中塔身不产生相对运动，在建筑物上打孔与附墙杆联接时，孔径应与联接螺栓的直径相称。

分段拼接的各附着杆、各联接螺栓、销子必须安装齐全，各联接件的固定要符合要求。

（3）塔机的垂直度偏差，自由高度时，为3‰，安装附墙后为1‰。

（4）当塔吊未超过允许的自由高度时，而地基的承受力弱场合或风力较大的地段施工，为避免塔机在弯距作用下，基础产生不均匀沉陷，以及其他意外事故，必须提前安装附着装置。

（5）因附墙杆只能受拉、受压，而不能受弯，故其长度应能调整，一般调整范围为200mm为宜。

（6）塔机附墙的安装，必须在靠近柜架柱或现浇柱处。

3、附墙杆超过说明书规定长度无设计计算书，扣10分附墙杆超过说明书规定长度后将有以下变化：（1）附墙杆所受的弯矩、扭矩将增大，需重新设计计算；（2）附着的形式也许会因受力的增大而改变；（3）建筑物的附着点因受力的增大，其强度也需重新设计计算。

4、内爬塔中固定不符合说明书要求，扣10分内爬式塔吊一般安装在建筑物的内部，每隔1-2层楼需爬升一次，适用于框架结构的高层建筑施工。

但施工完毕后，折装较为复杂，故现场极少使用这种固定方式。

内爬式塔吊的固定要根据建筑物内部结构来设计，不同的结构其固定千差万别，故必须严格按说明书的要求进行固定。

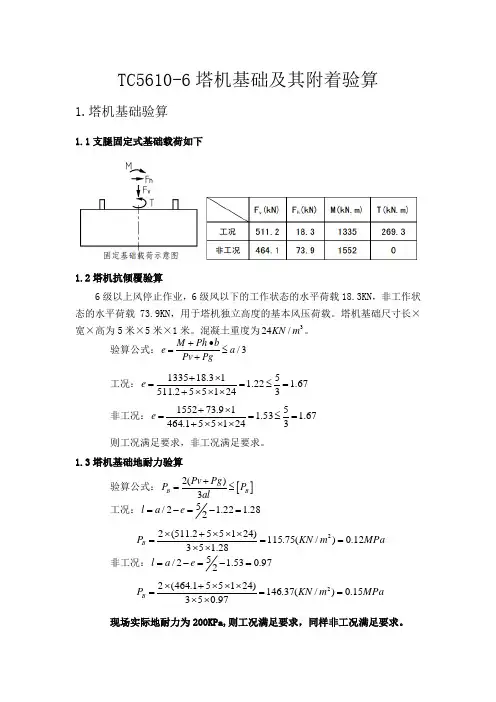

TC5610-6塔机基础及其附着验算1.塔机基础验算1.1支腿固定式基础载荷如下1.2塔机抗倾覆验算6级以上风停止作业，6级风以下的工作状态的水平荷载18.3KN ，非工作状态的水平荷载73.9KN ，用于塔机独立高度的基本风压荷载。

塔机基础尺寸长×宽×高为5米×5米×1米。

混凝土重度为3/24m KN 。

验算公式：/3M Ph be a Pv Pg+•=≤+ 工况：67.13522.1241552.51113.181335=≤=⨯⨯⨯+⨯+=e非工况：67.13553.1241551.46419.731552=≤=⨯⨯⨯+⨯+=e则工况满足要求，非工况满足要求。

1.3塔机基础地耐力验算 验算公式：[]2()3B B Pv Pg P P al+=≤工况：28.122.1252/=-=-=e a lMPa m KN P B 12.0)/(75.11528.153)241552.511(22==⨯⨯⨯⨯⨯+⨯=非工况：97.053.1252/=-=-=e a lMPa m KN P B 15.0)/(37.14697.053)241551.464(22==⨯⨯⨯⨯⨯+⨯=现场实际地耐力为200KPa,则工况满足要求，同样非工况满足要求。

2.塔机附着验算2.1附着立面、平面控制桥墩承台123456789101112131415161718附着立面控制节点1节点2附着平面控制2.2附着受力计算（此部分为本公司用专业计算软件PKPM进行的受力计算）2.2.1支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载取值：Q = 0.27kN；塔吊的最大倾覆力矩：M = 1552.00kN；= 95.4182kN ；计算结果: Nw2.2.2 附着杆内力计算计算简图计算单元的平衡方程:其中:第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。

塔式起重机附着杆的计算和安装要求【摘要】：塔式起重机附着杆是超过自由高度安全工作的关键性结构，在使用前必须进行强度校核和稳定性校核，本文根据拉压杆的强度设计准则和稳定性设计准则介绍了各附着杆的校核方法，并简要说明了附着杆的安装要求。

【关键词】：塔式起重机附着杆强度稳定校核安装塔式起重机是建筑行业中非常常见的起重机械，当塔式起重机的使用高度超过自由高度时，就必须增加附着框和附着杆，附着框是厂家标准配置的，而附着杆很多情况下需要单独加工（以四川建筑机械厂出的C4513为例，附着装置结构简图如图1，附着杆结构见图如图2，可为槽钢、工字钢等），由于塔式起重机是一种高危险性机械，附着杆加工之前必须先进行计算校核，即使是现成的附着杆，在安装之前也要重新进行计算校核，只有当确定该杆是安全杆之后才能安装使用。

本例以某工程的C4513塔吊为例，介绍附着杆的计算校核过程。

图 1 附着及附着杆简图图2附着杆简图1 附着杆的计算校核在本例中，附墙位置选在两根立柱上，图3所示图形为根据C4513塔机附着外框和建筑物的实际尺寸绘制而成，由于塔身所受扭矩几乎全部由最高一道附着承担，故选择最高一道附着为研究对象，以此道附着杆的负荷作为设计或校核附着杆的依据，然后根据强度失效判据和稳定性判定准则进行检验各杆的安全性。

1.1 附着杆内力计算附着杆的结构形式一般有M,N型两种方式，本例为N型，选材可以采用工字钢、槽钢、钢管、方钢等，在这里就以槽钢对接成方钢样式、三杆连接为例分别对三个附着杆进行计算和校核。

如图1所示。

附着杆的受力主要是受拉压力，所以附着杆的计算可简化为拉压杆计算，取附着框为研究对象，三个附着杆所受内力分别为f1、f2、f3, 塔机所受的外载荷有：平衡臂和起重臂产生的不平衡力矩、动载荷，风载荷、回转惯性力等所有这些外载荷在塔身截面将合成为一剪力R,力R的最大值在塔式起重机的说明书中可直接查到使用，力R角度可以变化，力R与X轴夹角为θ，其他尺寸参数如图所示。

塔吊附着专项方案编辑审核审批XX建筑工程有限公司年月日目录一、编制依据 (1)二、工程概况 (1)三、附着 (1)3.1附墙预埋 (2)3.2安装附着框 (3)3.3附着装置受力计算 (4)四、塔机附着验算计算书 (5)一、编制依据1、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20192、《项目提供建筑结构施工相关设计图纸》3、《江汉建机QTZ63(TC5610Z-6)塔式起重机使用说明说》二、工程概况沧州益民广场项目占地265亩，建筑密度 55%，总建筑面积88.6万m2，其中地上71.9万m2，地下16.7万m2。

本项目暂计划安装28台塔机，本方案只针对B区12#塔机，为 QTZ63( TC5610Z-6) 型塔机，塔吊初始安装高度为28米，塔吊最终安装高度约为110米。

起重臂朝正西向三、附着考虑到施工要求与塔身，附着架的受力，规定了附着架与基础平面的距离，附着架之间以及附着架以上悬高的极限值。

本塔机固定独立式的最大起升高度为40m。

起升高度要超过40m，必须附着对塔吊进行加固。

附着式塔机的最大起升高度可达140m。

在工作高度≤70m时，可采用二倍或四倍率起升，当工作高度＞70m时，只能采用二倍率起升。

附着试的结构布置与独立试相同，为了增加起升高度，塔身增加了标准节；为了提高塔机的稳定性和塔身的高度。

在塔身的全高内设置了若干道附着装置。

考虑到施工要求与塔身，附着架的受力，规定了附着架与基础平面的距离，附着架之间以及附着架以上悬高的极限值。

塔机附墙后最高工作高度140米，本工程需要达到110米。

水平布置：附墙高度布置如下图:12#栋塔吊共6道附着，分别在8#栋的6层、11层、17层、22层、28层、33层位置进行安装。

附着采用预埋螺栓方式、附着采用4根拉杆、预埋在建筑物梁或柱上，5套附着。

附着装置的要求：当塔吊顶升高度达40米时，还不能满足建筑物最大高度，应在规定位置安装附着装置。

世纪星城12#楼塔式起重机附着计算书建设单位：陕西三雄房地产开发有限公司施工单位：陕西晟泰建筑机械有限公司使用单位：陕西晟方建设工程有限公司设备型号：QTZ80塔式起重机生产厂家：浙江德清华杨科技有限公司设备代码：4310 10B98 2011 0215出厂日期：2011年9月检验日期：3013年8月30日验算人：工程概况世纪星城12#楼位于小区中央，建筑面积14385.79㎡，地下2层，地上18层，剪力墙结构，建筑高度54.45m。

本工程安装一台浙江德清华杨科技有限公司生产的，附着式QTZ80塔式起重机（安装位置—图1）。

附着计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

一、主要参数塔吊型号: QTZ80 塔吊最大起重力矩:M =800kN.m非工作状态下塔身弯矩:M =-200kN.m 塔吊高度:H =70m塔身宽度:B =2.2m 附着框宽度:3m最大扭矩:0kN.m 风荷载设计值:0.84kN/m2附着节点数:3 各层附着高度分别(m):25.2；39.2；53.2 附着杆选用：Φ100，壁厚15钢管附着点1到塔吊的竖向距离:b1=9m附着点1到塔吊的横向距离:a1=2.5m 附着点1到附着点2的距离:a2=3.5m附着点1到附着点3的距离:a3=7.0m 附着点3到塔基的高度:h1=53.2m附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:1、风荷载计算风荷载标准值应按照以下公式计算W k=W O×U Z×U S×βZ其中W0——风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：W0=0.45kN/m2Uz——风荷载高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：Uz=2.380U S——风荷载体型系数：U S=2.400βZ——风振系数,依据《建筑结构荷载规范》结构在Z高度处的风振系数按公式7.4.2条规定计算得βz=0.70风荷载标准值验算：W k=W O×U Z×U S×βZ=0.45×2.38×2.4×0.7=1.799 kN/m2风荷载的水平作用力计算：Nw=Wk×B×Ks其中Wk——风荷载水平压力,Wk=1.799kN/m2B——塔吊作用宽度,B=2.0mKs——迎风面积折减系数，Ks=0.20Nw=Wk×B×Ks=1.799×2×0.2=0.72 kN/m2结论：世纪星城12#楼塔吊风水平荷载符合《建筑结构荷载规范》(GBJ9)的规定。

塔式起重机QTZ80基础荷载及附着杆荷载内力计算一、编制依据1、《建筑结构荷载规范》GB50009-2001（2006年版）。

2、《钢结构设计规范》GB50017-2003。

3、《高耸结构设计规范》GB50135-2006。

4、《塔式起重机设计规范》GB/T13752-92。

5、《建筑机械使用安全技术规程》JGJ33-2001。

6、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009。
