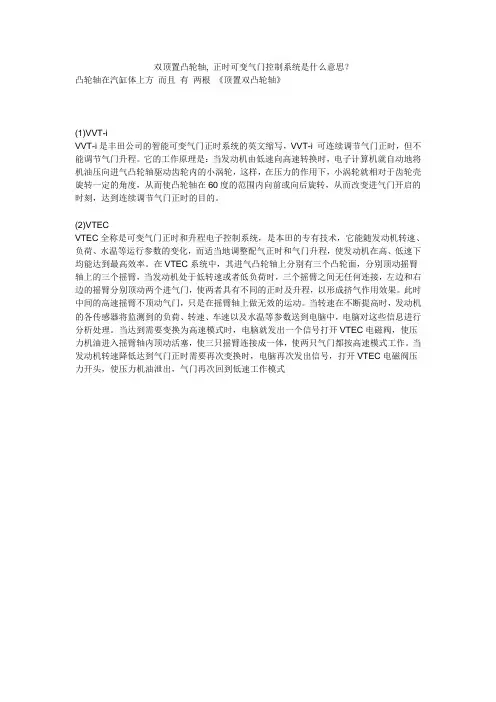

双顶置凸轮轴, 正时可变气门控制系统是什么意思?
凸轮轴在汽缸体上方而且有两根《顶置双凸轮轴》
(1)VVT-i
VVT-i是丰田公司的智能可变气门正时系统的英文缩写,VVT-i 可连续调节气门正时,但不能调节气门升程。
它的工作原理是:当发动机由低速向高速转换时,电子计算机就自动地将机油压向进气凸轮轴驱动齿轮内的小涡轮,这样,在压力的作用下,小涡轮就相对于齿轮壳旋转一定的角度,从而使凸轮轴在60度的范围内向前或向后旋转,从而改变进气门开启的时刻,达到连续调节气门正时的目的。
(2)VTEC
VTEC全称是可变气门正时和升程电子控制系统,是本田的专有技术,它能随发动机转速、负荷、水温等运行参数的变化,而适当地调整配气正时和气门升程,使发动机在高、低速下均能达到最高效率。
在VTEC系统中,其进气凸轮轴上分别有三个凸轮面,分别顶动摇臂轴上的三个摇臂,当发动机处于低转速或者低负荷时,三个摇臂之间无任何连接,左边和右边的摇臂分别顶动两个进气门,使两者具有不同的正时及升程,以形成挤气作用效果。
此时中间的高速摇臂不顶动气门,只是在摇臂轴上做无效的运动。
当转速在不断提高时,发动机的各传感器将监测到的负荷、转速、车速以及水温等参数送到电脑中,电脑对这些信息进行分析处理。
当达到需要变换为高速模式时,电脑就发出一个信号打开VTEC电磁阀,使压力机油进入摇臂轴内顶动活塞,使三只摇臂连接成一体,使两只气门都按高速模式工作。
当发动机转速降低达到气门正时需要再次变换时,电脑再次发出信号,打开VTEC电磁阀压力开头,使压力机油泄出,气门再次回到低速工作模式。
可变气门正时系统常见的故障及原因可变气门正时系统(Variable Valve Timing, VVT)是现代发动机技术中常见的一种系统,它能够根据引擎负荷和转速的变化来调整进气和排气气门的开启时间和持续时间,以提高发动机的效率和性能。
然而,像所有机械系统一样,VVT系统也会出现一些常见的故障。
接下来,我们将讨论可变气门正时系统常见的故障及原因。
1.油泵故障可变气门正时系统需要使用润滑油来确保气门正时装置的顺畅工作。
如果油泵出现故障,导致油压下降或不稳定,VVT系统的工作也会受到影响。
油泵故障的原因可能是油泵本身的磨损或损坏,也可能是油路堵塞或漏油等问题。
2.油路堵塞油路堵塞也是引起VVT系统故障的常见原因之一。
如果油路堵塞,导致润滑油无法正常到达气门正时装置,将造成气门正时装置的摩擦增加,最终影响到系统的正常工作。
3.电磁阀故障可变气门正时系统中的电磁阀负责控制进气和排气气门的开启和关闭,如果电磁阀出现故障,将导致气门无法按照预定的正时工作,引起引擎性能下降或工作不稳定。
电磁阀故障的原因可能是电路短路或断路,电磁阀本身的磨损或损坏等。
4.传感器故障VVT系统中的传感器负责监测引擎负荷和转速等参数,并根据这些参数来调整气门的正时。
如果传感器故障,将导致系统无法准确地控制气门正时,影响到引擎的工作效率和性能。
传感器故障的原因可能是传感器本身的损坏或电气连接问题。
5.油品污染如果使用劣质的润滑油,其中可能含有杂质和污染物,会导致VVT 系统内部的阀门和机械部件受到损害,进而影响系统的工作效果。
因此,定期更换机油和使用合适的机油是保障VVT系统正常工作的重要因素。
6.连杆和活塞偏心如果连接杆和活塞偏心,可能会导致气门正时装置的摩擦增加,进而影响气门正时系统的工作效率和性能。
这种情况通常是由于零部件的磨损或损坏所导致。
7.系统堵塞VVT系统中的一些零部件可能会因为长时间没有使用或者操作不当而积聚污垢,导致系统出现堵塞,影响正时装置的运作。

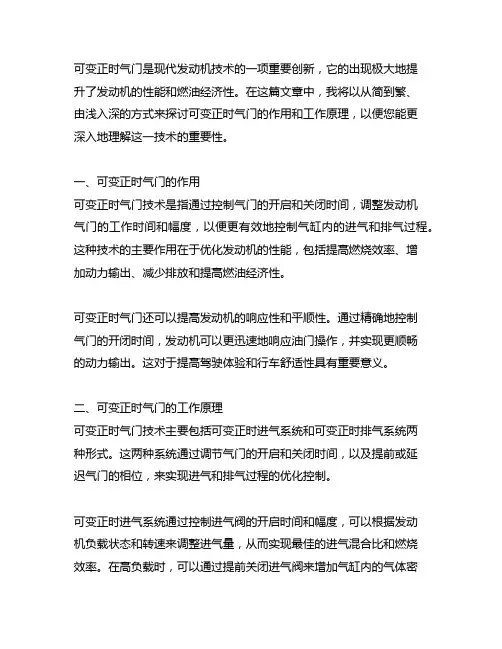

可变正时气门是现代发动机技术的一项重要创新,它的出现极大地提升了发动机的性能和燃油经济性。
在这篇文章中,我将以从简到繁、由浅入深的方式来探讨可变正时气门的作用和工作原理,以便您能更深入地理解这一技术的重要性。
一、可变正时气门的作用可变正时气门技术是指通过控制气门的开启和关闭时间,调整发动机气门的工作时间和幅度,以便更有效地控制气缸内的进气和排气过程。
这种技术的主要作用在于优化发动机的性能,包括提高燃烧效率、增加动力输出、减少排放和提高燃油经济性。
可变正时气门还可以提高发动机的响应性和平顺性。
通过精确地控制气门的开闭时间,发动机可以更迅速地响应油门操作,并实现更顺畅的动力输出。
这对于提高驾驶体验和行车舒适性具有重要意义。
二、可变正时气门的工作原理可变正时气门技术主要包括可变正时进气系统和可变正时排气系统两种形式。
这两种系统通过调节气门的开启和关闭时间,以及提前或延迟气门的相位,来实现进气和排气过程的优化控制。
可变正时进气系统通过控制进气阀的开启时间和幅度,可以根据发动机负载状态和转速来调整进气量,从而实现最佳的进气混合比和燃烧效率。
在高负载时,可以通过提前关闭进气阀来增加气缸内的气体密度,提高功率输出;在低负载时,可以延迟关闭进气阀来减少进气阻力,提高燃油经济性。
可变正时排气系统则通过控制排气阀的开启时间和幅度,可以在排气冲程中调整气门的相位,以实现更有效的排气过程。
通过提前开启排气阀,可以加速废气的排放,减少残留气体对新鲜进气的干扰;通过延迟开启排气阀,可以增加排气压力,提高涡轮增压效率。
三、个人观点和理解在我看来,可变正时气门技术的出现,不仅为发动机的性能和燃油经济性带来了显著的提升,同时也为汽车制造商提供了更多创新和发展的空间。
未来,随着这一技术的不断成熟和进化,我们可以期待看到更多高效、环保的发动机问世,以满足消费者对汽车性能和环保的双重需求。
总结可变正时气门技术作为现代发动机技术的重要创新,对提升发动机性能和燃油经济性具有重要作用。

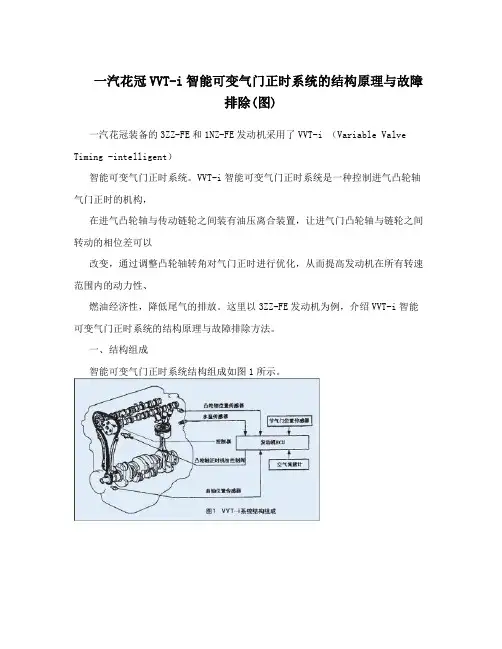

一汽花冠VVT-i智能可变气门正时系统的结构原理与故障排除(图)一汽花冠装备的3ZZ-FE和1NZ-FE发动机采用了VVT-i (Variable Valve Timing -intelligent)智能可变气门正时系统。
VVT-i智能可变气门正时系统是一种控制进气凸轮轴气门正时的机构,在进气凸轮轴与传动链轮之间装有油压离合装置,让进气门凸轮轴与链轮之间转动的相位差可以改变,通过调整凸轮轴转角对气门正时进行优化,从而提高发动机在所有转速范围内的动力性、燃油经济性,降低尾气的排放。
这里以3ZZ-FE发动机为例,介绍VVT-i智能可变气门正时系统的结构原理与故障排除方法。
一、结构组成智能可变气门正时系统结构组成如图1所示。
1. VVT-i控制器(OCV)VVT-i控制器结构如图2所示,由固定在进气凸轮轴上的叶片、与从动正时链轮一体的壳体以及锁销组成。
控制器有气门正时提前室和气门正时滞后室这两个液压室,通过凸轮轴正时机油控制阀的控制,它可在进气凸轮轴上的提前或滞后油路中传送机油压力,使控制器叶片沿圆周方向旋转,调整连续改变进气门正时,以获得最佳的配气相位。
2. 凸轮轴正时机油控制阀凸轮轴正时机油控制阀由用来转换机油通道的滑阀、用来控制移动滑阀的线圈、柱塞及回位弹簧组成,其结构如图3所示。
工作时,发动机ECU接收各传感器传来的信号,经分析、计算后发出控制指令给凸轮轴正时机油控制阀,凸轮轴正时机油控制阀以此控制滑阀的位置,从而控制机油液压,使VVT-i控制器处于提前、滞后或保持位置。
当发动机停机时,凸轮轴正时机油控制阀多处在滞后状态,以确保启动性能。
二、工作原理发动机ECU根据发动机转速、进气量、节气门位置和水温计算出一个最优气门正时,向凸轮轴正时机油控制阀发出控制指令。
凸轮轴正时机油控制阀根据发动机ECU的控制指令选择至VVT-i控制器的不同油路,使之处于提前、滞后或保持这三个不同的工作状态。
此外,发动机ECU根据来自凸轮轴位置传感器和曲轴位置传感器的信号检测实际的气门正时,从而尽可能地进行反馈控制,以获得预定的气门正时。
简述可变气门正时系统的控制原理
可变气门正时系统是一种用于发动机的技术,通过控制气门的开闭时间和幅度来改变进排气过程的时机和量,从而优化燃烧过程,提高发动机的效率和性能。
可变气门正时系统的控制原理可以分为两个方面:气门的开闭控制和气门的幅度控制。
在气门的开闭控制方面,可变气门正时系统通常采用了电子控制单元(ECU)和传感器来实现。
传感器可以感知到发动机的负荷、速度、温度等参数的变化,并将这些信息传给ECU。
ECU根据接收到的传感器信号,来控制气门的开闭时间,以适应不同工况下的发动机要求。
通过改变气门的开闭时间,可以调节进排气过程的时机,从而提高燃烧效率和动力输出。
在气门的幅度控制方面,可变气门正时系统通常采用了液压驱动和调节机构来实现。
液压系统通过调节液压油的压力和流量来控制气门的开度,从而改变气门的幅度。
通过调节气门的幅度,可以进一步优化气门的开闭时机和进排气过程的量,提高发动机的性能和燃烧效率。
总结起来,可变气门正时系统的控制原理主要包括了气门的开闭控制和气门的幅度控制。
通过电子控制单元和传感器,可以根据发动机的工况要求来调节气门的开闭时间。
同时,通过液压驱动和调节机构,可以进一步调节气门的幅度,从而实现优化燃烧过程,提高发动机的效率和性能。
丰田卡罗拉轿车发动机智能可变气门正时系统的结构原理及故障检修摘要:我校有多辆丰田卡罗拉实训轿车,其发动机均采用智能可变正时系统,该系统可以有效地提升汽车发动机的动力,同时可以使汽油燃烧更加充分,使发动机有害气体的排放进一步降低。
文章结合本人的教学实践及维修资料阐述丰田卡罗拉轿车发动机智能可变气门正时系统的结构原理及检修方法,以供广大教师教学参考之用。
关键词:VVT-i 结构原理检修1 引言合理选择气门正时,保证最好的充气效率,是改变发动机性能极为重要的技术问题。
根据内燃机的工作原理可知,在进、排气门开闭的四个时期中,进气门迟闭角的改变对充气效率影响最大。
通过改变进气门迟闭角可以改变充气效率随转速变化的趋向,以调整发动机的转矩,满足不同的使用要求。
不过,更确切地说,加大进气门迟闭角,高转速时充气效率的增加有利于发动机最大功率的提高,但对低速和中速性能则不利;减小进气门迟闭角,能够防止气体被推回进气管,有利于提高最大转矩,但降低了最大功率。
因此,理想的气门正时应当是根据发动机的工作情况及时作出调整,应具有一定程度的灵活性。
显然,对于传统的凸轮挺杆式气门机构来说,由于在工作中无法作出相应的调整,也就难以达到上述要求,因而限制了发动机性能的进一步提高。
可变气门正时技术就是让气门正时能够随着发动机工况进行相应的调整,在发动机运转工况范围内提供最佳的配气正时,提高了充气系数,较好地解决了高转速与低转速、大负荷与小负荷下动力性与经济性的矛盾,在一定程度上改善了尾气排放、怠速稳定性和低速平稳性,降低了怠速转速。
智能可变气门正时系统是丰田独有的发动机技术,它的英文是Variable Valve Timing-intelligent,缩写为VVT-i,该系统的最大特点是可根据发动机的状态控制进气凸轮轴,通过调整凸轮轴转角对配气正时进行优化,以获得最佳的配气正时,从而提高发动机在所有转速范围内的动力性、燃油经济性,降低废气排放。
智能可变气门正时系统的工作原理
智能可变气门正时系统是一种能够根据发动机运行情况自动调
节气门正时的系统,其主要目的是提高发动机的性能和燃油经济性。
该系统通常由传感器、控制器和执行器三部分组成。
系统工作过程如下:首先,传感器采集发动机的运行参数,如转速、负荷、温度等,并将这些数据传输给控制器。
控制器根据传感器采集的数据,自动计算出最佳的气门正时,并将控制信号传输给执行器。
执行器根据控制器的控制信号,自动调节气门的开度和关闭时间,从而实现气门正时的变化。
智能可变气门正时系统的优点在于,能够根据发动机的不同运行情况,自动调节气门正时,使发动机始终处于最佳的工作状态。
这样可以提高发动机的性能和燃油经济性,减少尾气排放和噪声污染。
此外,智能可变气门正时系统还具有结构简单、可靠性高、适应性强等特点。
总之,智能可变气门正时系统是一种能够自动调节气门正时的系统,能够提高发动机的性能和燃油经济性,减少尾气排放和噪声污染。
vvt-i名词解释
VVT-i是一种汽车技术,全称为Variable Valve Timing with intelligence,中文意为智能可变气门正时系统。
这是一种由丰田汽车公司开发的技术,用于汽车引擎的气门控制系统。
VVT-i系统利用电控技术,能够根据驾驶条件和发动机负载情况,智能地调整气门的开启和关闭时间,以达到最佳的燃烧效率和动力输出。
该系统可根据发动机的工作情况,在不同转速和负荷下,自动调整气门开闭的时间,以实现更高效的燃烧、减少能源浪费,并提升发动机的动力性能。
VVT-i技术通过控制气门的开闭来调整进气量和排气量,从而提高发动机的燃烧效率,减少废气排放,降低燃油消耗。
这一技术在丰田和其他许多汽车制造商的车型中得到广泛应用,为驾驶者带来更高的动力和燃油经济性。
汽车智能可变气门正时系统
一、智能可变气门正时系统(VTT-I系统)
1、概述
VTT-I系统用来控制进气凸轮轴在40度角范围内保持最佳的气门正时,以适应发动机善,从而实现在所有速度范围提高扭矩和燃油经济性,减少废气排放量。
VTT-I系统结构图见下图。
VVT-I系统结构图
轮
轴
正
进
机
油
控
制
阀
2、部件结构
1)VTT-I控制器。
VTT-I控制器由与进气凸轮轴耦合的叶片和从动正时链的壳体组成。
在进气凸轮轴上的提前或滞后油路传送机油压力,VTT-I控制器叶片沿圆周方向旋转,连续改变气门正时。
VTT-I控制器结构如下图。
当发动机停机时,进气凸轮轴多处在滞后状态,以确保启动性能。
液压没有传递至VTT-I控制器紧接着就启动发动机,锁销会锁止VTT-I控制器,以防止产生爆震声。
2)凸轮轴正时机油控制阀。
凸轮轴正时机油控制阀根据来自发动机ECU的负荷控制,控制滑阀的位置,从而分配液压控制VTT-I控制器至提前和至提前和滞后侧。
当发动机停机时,凸轮轴正时机油控制阀多自在滞后位置。
凸轮轴正时机油控制阀结构图见下图。
3)部件控制
根据来自发动机ECU的提前、滞后或保持信号,凸轮轴正时机油控制阀选择至VTT-I控制器的通路。
4)提前。
根据来自发动机ECU的提前、滞后或保持信号,凸轮轴正时机油控制阀选择至VTT-I控制器的通路。
作用到正时提前叶片室,使凸轮轴向正时提前方向转动。
5)滞后。
根据来自发动机ECU的滞后信号,凸轮轴正时机油控制阀自在如下图的位置,总油压作用到正时滞后侧叶片室,使凸轮轴向正时滞后方向转动。
6)保持。
发动机ECU根据移动计算出预定的正时角,预定正时被设置后,使凸轮轴正时机油控制阀在空档位置,保持气门正时直到移动状况改变。
调整气门正时在预期目标位置,防止发动机机油在不必要时流出。
凸轮轴正时机油控制阀位置(保持状态)如下图。
根据发动机转速、进气量、节气门位置和水温,在每个舍去条件下,发动机ECU计算出一个最优气门正时,控制凸轮轴正时机油控制阀。
此外,发动机ECU要根据严凸轮轴位置传感器和曲轴位置传感器的信号检测实际的气门正时,从而尽可能地进行反馈控制,以获行预定的气门正时。
不同舍去条件下的控制图见下图。
不同传动条件下的控制表见表。
