PS800BM(BK208)丰铁注塑机使用说明书

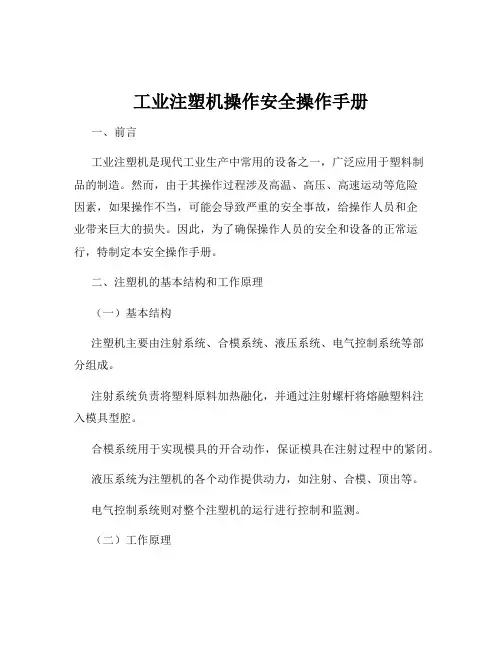

工业注塑机操作安全操作手册一、前言工业注塑机是现代工业生产中常用的设备之一，广泛应用于塑料制品的制造。

然而，由于其操作过程涉及高温、高压、高速运动等危险因素，如果操作不当，可能会导致严重的安全事故，给操作人员和企业带来巨大的损失。

因此，为了确保操作人员的安全和设备的正常运行，特制定本安全操作手册。

二、注塑机的基本结构和工作原理（一）基本结构注塑机主要由注射系统、合模系统、液压系统、电气控制系统等部分组成。

注射系统负责将塑料原料加热融化，并通过注射螺杆将熔融塑料注入模具型腔。

合模系统用于实现模具的开合动作，保证模具在注射过程中的紧闭。

液压系统为注塑机的各个动作提供动力，如注射、合模、顶出等。

电气控制系统则对整个注塑机的运行进行控制和监测。

（二）工作原理注塑机的工作过程大致分为合模、注射、保压、冷却、开模、顶出等几个阶段。

首先，合模系统将模具闭合，然后注射系统将熔融塑料注入模具型腔，在注射完成后进行保压，以防止塑料回流和补充型腔中的塑料收缩。

接着，模具中的塑料制品在冷却系统的作用下逐渐冷却固化。

最后，开模系统将模具打开，顶出系统将制品顶出。

三、操作前的准备工作（一）操作人员要求操作人员必须经过专业培训，熟悉注塑机的结构、性能和操作方法，具备一定的机械、电气知识和安全意识。

（二）设备检查1、检查注塑机的各部分连接是否牢固，有无松动现象。

2、检查液压系统的油量是否充足，油质是否良好。

3、检查电气系统的接线是否正常，有无短路、断路等现象。

4、检查加热系统是否正常工作，温度控制是否准确。

5、检查模具安装是否牢固，模具表面是否有损伤。

（三）原料准备1、选择符合要求的塑料原料，并确保原料的干燥程度符合工艺要求。

2、清理原料中的杂质和异物，防止进入注塑机造成堵塞或损坏设备。

（四）工作环境检查1、确保工作区域整洁、无杂物，通道畅通。

2、检查照明、通风等设施是否正常。

四、安全操作步骤（一）开机1、打开总电源开关，启动电气控制系统。

注塑机安全操作规程注塑机开机1、合上机床总电源开关，检查设备是否漏电，按设定的工艺温度要求给机筒、模具进行预热，在机筒温度达到工艺温度时必须保温20分钟以上，确保机筒各部位温度均匀。

2、打开油冷却器冷却水阀门，对回油及运水喉进行冷却，点动启动油泵，未发现异常现象，方可正式启动油泵，待荧屏上显示“马达开”后才能运转动作，检查安全门的作用是否正常。

3、手动启动螺杆转动，查看螺杆转动声响有无异常及卡死。

4、操作工必须使用安全门，如安全门行程开关失灵时不准开机，严禁不使用安全门（罩）操作。

5、运转设备的电器、液压及转动部分的各种盖板，防护罩等要盖好，固定好。

6、非当班操作者，未经允许任何人都不准按动各按钮、手柄，不许两人或两人以上同时操作同一台注塑机。

7、安放模具、嵌件时要稳准可靠，合模过程中发现异常应立即停车，通知相关人员排除故障。

8、机器修理或较长时间（10分钟以上）清理模具时，一定要先将注射座后退使喷嘴离开模具，关掉马达，维修人员修机时，操作者不准脱岗。

9、有人在处理机器或模具时任何人不准启动电机马达。

10、身体进入机床内或模具开档内时，必须切断电源。

11、避免在模具打开时，用注射座撞击定模，以免定模脱落。

12、对空注射一般每次不超过5秒，连续两次注不动时，注意通知邻近人员避开危险区。

清理射嘴胶头时，不准直接用手清理，应用铁钳或其他工具，以免发生烫伤。

13、熔胶筒在工作过程中存在着高温、高压及高电力，禁止在熔胶筒上踩踏、攀爬及搁置物品，以防汤伤、电击及火灾。

14、在料斗不下料的情况下，不准使用金属棒、杆，粗暴捅料斗，避免损坏料斗内分屏、护屏罩及磁铁架，若在螺杆转动状态下极易发生金属棒卷入机筒的严重损坏设备事故。

15、机床运行中发现设备响声异常、异味、火花、漏油等异常情况时，应立即停机，立即向有关人员报告，并说明故障现象及发生之可能原因。

16、注意安全操作，不允许以任何理由或借口，做出可能造成人身伤害或损坏设备的操作方式。

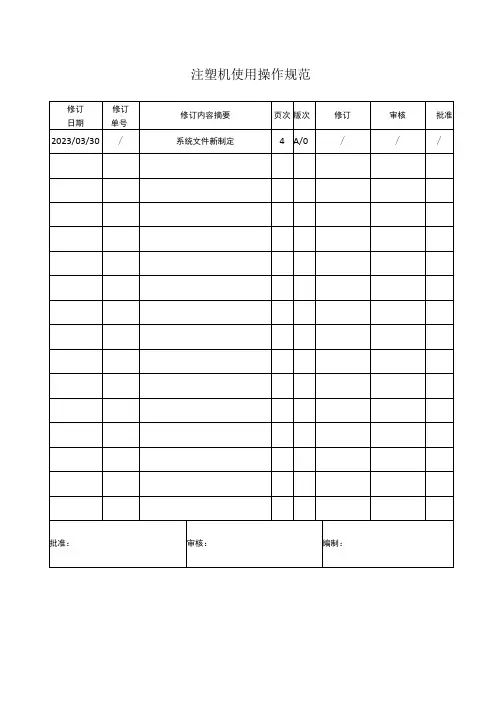

注塑机使用操作规范注塑机使用操作规范一、目的：规范注塑机的使用方法，合理使用注塑机。

二、范围：公司注塑机CJ80/180M3V。

三、定义：保压：为防止塑料收缩而在射胶结束后给注塑制件的一个补充压力，其时间取决材料的收缩性背压：是指螺杆转动把塑化熔料推向螺杆头前部，而螺杆头部的熔料又同时对螺杆头部所给予的一个反作用力。

注射速度：在注射过程中螺杆向前推进的速度注射压力：在注射过程中螺杆头部对熔融塑料所施加的压力四、内容：1开关机顺序及注意事项：总电源-►注塑机电源-►设定温度-►恒温30分钟一啪动油泵1.1注塑机预热到设定温度后必须恒温30分钟后方可进行“熔胶、射胶”等螺杆动作，有以因螺筒内已冷却塑料未完成熔融而造成螺杆断裂或油泵损坏；1.2使用中如发生任何意外或错误时，首先应按下红色凸起紧急制动按钮，紧急关闭总电源;1.3启动油泵前必须确保后安全门已关闭；1.4检查模具是否坚固、机械锁各行程开关等正常。

1.5关机时顺序相反，但要注意关机前必须先用低熔点材料PP将料筒清洗干净后方可停机降温。

2样品制品操作流程及常用功能键设定：「一锁模一射台前移一项寸胶/保JS ；2.1正确设置开、锁模：2. 2射台前进、后退2. 2.1操作时严禁在开模的情况下直接用射嘴撞击定模板，以防止定板由于受压变形以及水口受压变形造成脱模不利。

3. 2.2射台前进速度、压力W20% 2.3射胶、保压2. 3.1射胶一段位置＞二段＞三段＞四段＞五段(Omm)； 3. 3.2射胶一段位置V 熔胶二段位置； 4. 3.3保压时间取决于浇口冷却的时间；2.3.4保压压力应略低于射胶压力以免因过高的保压压力造成制品产生取向应力。

2.4冷却时间及熔胶速度压力2.4.1冷却时间要充足以保证制件脱模后不会变形；2.4.2熔胶压力的调节对注塑制品的塑化质量与生产效率影响较大，对于热敏性材料PVC 、POM 及其它改性阻燃产品应采用较小的塑化压力、速度;对于热稳定性好的材料PE 、PP 、PS 等可采用较高的塑化压力 2.5背压压力的设定参照注塑机尾部背压压力表指数手动旋转背压阀进行调节，本机背压范围0-4MPa (见下页)顶出制品冷却/熔胶开模射台后移A2.6调模：2.6.1因现在模具种类繁多且厚度不一致，使得每次更换模具后都必须进行调模以防止制品因模具间隙过大而出现的飞边、粘模等。

温馨小提示：本文主要介绍的是关于注塑机操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇注塑机操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

注塑机操作规程（大纲）一、注塑机基本知识1.1注塑机的组成及工作原理1.2注塑机的主要类型及特点1.3注塑机的技术参数二、操作前准备2.1工作环境要求2.2人员要求2.3设备检查与维护2.3.1日常检查2.3.2定期维护三、操作流程3.1开机3.1.1开机前检查3.1.2开机步骤3.2关机3.2.1关机前准备3.2.2关机步骤3.3生产过程操作3.3.1原料准备3.3.2模具安装3.3.3注塑参数设置3.3.4生产过程监控3.3.5产品质量检验四、安全操作注意事项4.1电气安全4.2机械安全4.3环境安全4.4应急处理五、设备维护与故障排除5.1设备日常保养5.1.1保养内容5.1.2保养周期5.2常见故障分析与排除5.2.1故障分类5.2.2故障排除方法六、附录6.1注塑机操作规程6.2注塑机维护保养记录表6.3常见故障排除手册一、注塑机基本知识1.1注塑机的组成及工作原理注塑机主要由注射装置、模具、控制系统、动力系统、冷却系统和辅助设备等部分组成。

其中，注射装置负责将熔融的塑料注射到模具中，模具则是形成塑件的模具，控制系统负责控制整个注塑过程，动力系统提供注塑所需的动力，冷却系统则负责冷却模具以固化塑件，辅助设备包括料斗、干燥机、输送带等，用于辅助注塑过程。

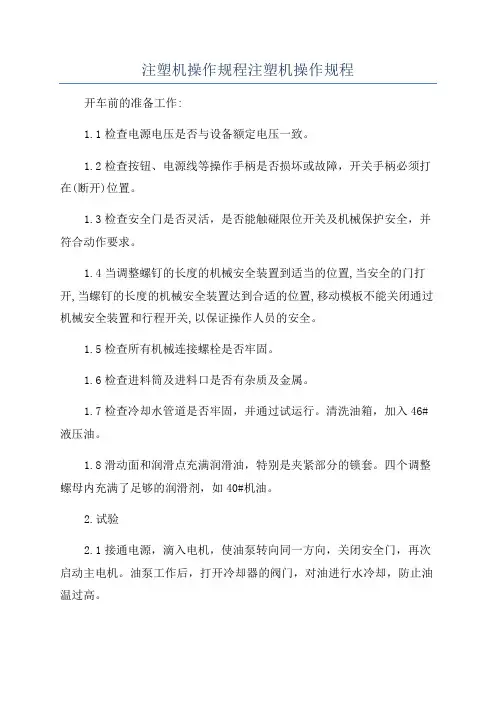

注塑机操作规程注塑机操作规程开车前的准备工作:1.1检查电源电压是否与设备额定电压一致。

1.2检查按钮、电源线等操作手柄是否损坏或故障，开关手柄必须打在(断开)位置。

1.3检查安全门是否灵活，是否能触碰限位开关及机械保护安全，并符合动作要求。

1.4当调整螺钉的长度的机械安全装置到适当的位置,当安全的门打开,当螺钉的长度的机械安全装置达到合适的位置,移动模板不能关闭通过机械安全装置和行程开关,以保证操作人员的安全。

1.5检查所有机械连接螺栓是否牢固。

1.6检查进料筒及进料口是否有杂质及金属。

1.7检查冷却水管道是否牢固，并通过试运行。

清洗油箱，加入46#液压油。

1.8滑动面和润滑点充满润滑油，特别是夹紧部分的锁套。

四个调整螺母内充满了足够的润滑剂，如40#机油。

2.试验2.1接通电源，滴入电机，使油泵转向同一方向，关闭安全门，再次启动主电机。

油泵工作后，打开冷却器的阀门，对油进行水冷却，防止油温过高。

2.2油泵应旋转15分钟，然后调整压力。

大泵的最大压力为12MPa(120kg/平方厘米)，小泵的最大压力为14MPa(140kg/平方厘米)。

关闭安全门，采用点动关闭模式观察压力调节。

2.3空车试车过程中，手动操作机器，空车运行几次，检查安全门、指示灯、电磁铁的动作，调整各行程开关的撞块位置。

2.4调节时间继电器和限位开关。

2.5将开关选择到手动位置，检查动作是否正常，然后进行半自动试车。

试运行时，泵的压力应调整到3mpa(30kg/cm2)，正常运行后再调整到用户要求的工作压力。

大型泵的工作压力是12MPa(120公斤/平方厘米),小泵是13-14日MPa(130-140公斤/平方厘米),可根据产品的注塑过程决定的,但是大型和小型泵的最大工作压力不得超过2.2条规定的压力。

3.模具安装3.1模具安装采用手动操作。

3.2上、下模具前，将注塑座背靠。

3.3移动模板与固定模板之间的距离调整为大于模具厚度。

更多搜索：射出成型A63-I500 NRTC射出成型机操作手册弘讯科技股份有限公司目录一.操作面板使用说明:1-1.萤幕键盘:1-2.资料设定的存储:二,画面说明2-1,开机步骤:2-2,操作画面说明:2-3,开关模资料设定:三,射出/储料/射退设定:3-1.射出/保压设定:3-1-2 射出/保压切换3-1-2 射出监测及上下限3-2.储料/冷却画面说明:四,脱模/座台/调模/吹气条件设定:4-1,脱模/座台/调模资料五,中子使用说明:六,其它条件及功能选择:七,温度设定八,自动警报使用说明:九.模具读取及存储十,参数10-1 参数110-2 参数210-3 参数3十一,归零资料画面十二,版本/日期/时间设定画面十三,输出入检测十四,系统压力检测画面十五,输出/输入检测分配十六,参数表十八,机械手装设使用说明附件一:一.操作面板使用说明:1-1.萤幕键盘:键盘使用注意事项:如果设定的数字超过最大值(例如:压力140 ,流量99),游标将停止在该栏内不动,请重新输入.解决方法:请按删除键,重新输入正确资料.1-2.资料设定的存储:料栏位输入数字正确,并且满格游标会自动索引到下一个资料栏位.二,输入资料后按输入键或方向键,选择下一设定栏位.三,输入完资料后按设定键储存资料,并且回到操作状态画面.四, 更换画面,将设定的资料存入暂存模组记忆体,以确保停电时,资料不会遗失.如需将暂存的模组资料存入其它模组时请在手动状态下,使用模组储存功能来完成.键盘作为使用者与机器沟通的界面,而机器运行状态显示于操作画面中.1-3,操作按键手动键: 此键具有多项功能,除了使自动状态恢复为手动尚可做警报清除及不正常状况之清除,本即是一个还原键.半自动键 : 按下此键时,机器处于自动循环,每一循环开始,均需开关安全门一次,才能继续下一个循环.电眼自动键 : 按下此键时,机器处于自动循环,唯每一个循环结束时,于4秒内检查成品是否有掉落通过检出电眼,若无,代表成品还留在模内;此时,机器停止警报动作.荧幕将显示"脱模失败".时间自动键 : 按下此键时,机器进入全自动循环,除非有警报发生,否则机器在循环结束后,即进行下一个循环.(此时检出电眼自动失效)注:凡由手动状态按下自动键转入自动操作时,均需开关安全门一次,确保模内无异物,才进行关模.调模使用:本键提供两项功能,按第一次为粗调模,荧幕显示由手动切换为粗调模,在此状态下,调模进退才能动作,同时为了方便及安全装设模具,此时操作开关模,射出,储料,射退,座台进退的压力速度均使用内设的低压慢速,运动中也不随着位置变化而变换压力速度,但开模,储料及射退会随位置到达而停止,因此在装设模具时,请务必使用粗调模.按第二此时为自动调模,在操作者将模具装好后,设定好开关模所需的压力,速度,位置等参数后,可使用自动调模,当安全门关上后,电脑会依所设定的关模高压自动的调整模厚,直至所设定的高压与实际压模压力一致才完成,当所有制听到警报一响,既是自动调模完成,可以准备下一步骤了.如要恢复手动,直接按下手动键即可,但注意于调模状态下是无法进入自动状态的,需恢复为手动才可以.1-4,操作模式按键开模键: 于手动状态下,按此键会依设定资料进行开模,若有设定中子动作,则会连锁进行设定的动作,手放开此键则开模停止.关模键: 于手动状态下关上安全门,按此键既会依设定资料进行关模,若有设定中子动作,则会连锁进行设定的动作,有设定机械手,则机械手须复归,托模在前会自动退回,放开此键则关模动作停止.射胶键: 于手动状态下,当温度开关"ON",料管温度已到达设定值,且预温时间已到,按此键则进行射出,中途会依所设定值而分段进入保压,最后为保压末段的压力及速度,放开此键则停止射出.倒索键: 射退启动条件与射出相同,当射出位置在射退终之前,按此键则做射退动作,手放开即停止.托模退: 当托模离开后退限位开关,按下此键则会将托模退回后退限位开关上.托模近: 托模近动作必须在开模终的位置上,且中子均已退回,托模次数有设定前进及后退限位开关正常,按此键,会按照托模次数作连续作动作.座台近: 于手动下,任何位置座近均可动作,可是当座近接触座近终时,会转换为慢速前进,以防止射嘴与模具的撞击,以便达到保护模具的效果.座台退: 于手动下,按此键,则进行座台退,接触座退终亦不停止,以方便使用者清洗料管或装设模具.熔胶键: 于手动状态下,储料启动条件与射出相同,当射出位置在储料终之前时,按下此键即放开,本键会自动保持至储料完成,若于中途要停止该动作,再按一次即可.自动清料: 操作者若欲清除料管中的残料时,按下此键根据储料页中设定的清料次数和储料时间做自动清料的动作.吹气: 吹气功能选用,于手动下按下公模吹气键,可于开关模的任何位置依设定的吹气时间进行吹气.润滑: 手动状态下按下此键,则可使润滑油泵浦打开.马达开: 于手动下,按此键则油泵浦马达运转,再按一次则油泵浦马达停止,自动时此键无效,状态显示画面会显示马达图形.电热开关: 于手动下按此键后,料管会开始送温,欲关掉电热仅再按一次即可(自动时此键无效),状态显示画面会显示电热图形.1-5,模具调整按键调模近: 当处于粗调模下,按下此键,刚开始时调模会往前进一个,此处可做为微动调模,则依手按的次数而决定调模前进的距离,若手按着不放于一秒钟后,调模一直往前进做长距离的调整,而当手放开时即停止.调模退: 动作方式同上,仅方向相反,此调模是往后退的,当退到极限开关处时,将会停止调退动作,以避免危险.中子A近中子A退: 中子A功能选用,于手动下按下近或退键,可于开关模的任何位置,依设定之压力速度时间等条件进行中子A进退.中子B近中子B退: 中子B功能选用,于手动下按下近或退键,可于开关模的任何位置,依设定之压力速度时间等条件进行中子B进退.二,画面说明2-1,开机步骤:打开机器电源,萤幕显示机器厂商资料,画面如下:此时请按数字键或画面选择键,进入操作画面,机械进入手动状态,等待下一动作.2-2,操作画面说明:注:如果想要把开模数归零,请在其它画面下于手动时选择开模数归零选择 1 键,再按下输入键即可.液晶的亮度可以在主画面时,由面板上下键来调节,按向上键液晶亮度变亮,按向下键亮度变暗,数据可以由主画面上的数值体现.2-3,开关模资料设定:按开关模键设定以下资料,请先按下调模使用(于粗调模状态下)…关模快速: 设定关模启始快速.关模低压: 设定关模低压段.关模高压: 设定关模高压段.开模#1慢: 开模的启始慢速.开模快速: 设定开模启始快速.开模#2慢: 开模的最终慢速.以下是位置设定参考:0.4mm为模具膨胀因素,以弥补冷热模时的差异.三,射出/储料/射退设定:3-1.射出/保压设定:请按射出键入以下画面介绍至此,举例说明;若想更改或检查射出等资料,请按下射出键择射出画面,设定游标便会显示于第一项资料中.例如:射出画面如下,若射出压力原为50kg/cm ,速度为50% ,欲提高为80kg/cm ,速度为90%. 射出画面出现后,可在射出一压力栏位内直接输入设定的数值80,输入数字后离开该栏位或再按输入键确认.此时按下右键同法设定射出一流量为90.(当资料栏位输入的数字已满并且正确,会自动跳到下一个资料栏位)3-1-1 .射出成型条件设定:3-1-2 射出/保压切换当射出开始时,同时射出计时也同时计算位置,依照原料之流动性不同,如果流动性较佳,则射出位置比计时先到达保压之切换点则射出完成进入保压,未到达的计时则不再计时直接进入保压,如果流动性较差,则计时完成而射出位置还未到达切换点,一样不等位置到达,直接进入保压.因此使用上须注意以下几点:1. 原料流动性较平均:可在测得保压点后,再射出时间加几秒,以使为补偿.2. 原料流动性较佳: 譬如混合次料,射出较不稳定以使用计时较佳,将保压切换点减小,以计时来控制.3. 原料流动性较差: 以位置来控制保压点较佳,将计时加长,使射出位置计时到达保压点. ※注:保压切换点即模内成型已达95%,射出位置已难再前进,数字变换很慢,必须变换压力使成品完全成型,该位置可在操作画面观察到,设定在射出三段终.3-1-2 射出监测及上下限当整个行程结束,在转为储料的一瞬间,该射出的最后停止位置,也就是残料的长度,是我们拿来判断该模成品是否良好的依据,称之为射出监测点,同时每模成品都有些许误差,为了给一个可容许的误差,我们以检监点为基准,设定了上限及下限,形成了一个范围,结束时未到达上限的,我们视为射出不足或料头阻塞,超过下限的,我们视为溢料或储料不足,如此在成品未开模前我们即可得知该模为良品,可作为事先之准备.下限(-50) 上限(+50)0 50 100 150射出监测点,在自动开始第10模时,电脑自动输入,可不必设定,至于上下限,可以以下列方式求得.例如:在成品已成型良好的状况下,连续记录20模的成品都是好的,我们取其中误差最大的两模做为上下限.3-2.储料/冷却画面说明:射出键按两次即进入射出第二页,为储料射退等资料冷却计时:冷却计时与储料同时计时,如果储料时间大于冷却计时的时候,无法在操作画面的动作显示部分看到冷却计时.储前冷却:射出完成之后先做冷却计时,再作储料动作,适合发泡材料时使用.射退模式:若设定为1,则射退的动作需等待冷却动作的完成之后才射退,若不选保持为原来的0,则为一般标准动作在储料之后动作.储料 #1:设定储料一次,压力,速度和终止位置.储料 #2:设定储料二次,压力,速度和终止位置.射退:射退可设定压力速度,其终止位置,若不用射退动作其终止位置设定与储料二终止位置相同.自动清料计数/计时:自动清料的功能为更换塑料时使用,计数是料管内的塑料作几次清料的射出,计时是螺杆旋转的计时(即落料计时).四,脱模/座台/调模/吹气条件设定:4-1,脱模/座台/调模资料按托模键可设定以下资料托模方式共有3种可以选择:0=停留:固定使用于半自动(即使按下全自动按键仍为半自动控制及显示),当托进到达前进限时停止,等待下一模开始时才后退.1=定次托:按设定次数做托模进和托模退动作,最后一次退回到托退终.2=震动脱:托进在前端做快速震动使成品脱落,震动距离通常由时间控制.托模次数:托模进退所需的次数.当次数设定为0时,脱模功能不使用.调模设定:调模的慢速是作为托模进,退启动的速度使用,一旦调模盘开始计数后,则转换为快速动作,至于计数电脑将自动计算,无须设定.座台设定:压力:设定座台前进后退的油压压力.速度:设定适合的座台活动速度,在座台快速前进直到到达终止位置,然后座台前进会转成慢速动作,直到慢速计时完成.(座台进的慢速动作其压力,流量,动作时间在参数内设定)公母模吹气:本机提供固定及活动模板吹气(选用),可做公模及母模分别吹气,以位置控制动作点,时间计时吹气延迟时间,若托模以完毕,须等待吹气完成,才能关模.利用此一功能可使用在需要吹气托模的模具上.延迟计时表示自开模动作开始后多久才吹气.即延时计时到达,吹气动作开始,吹气长短由计时栏控制.五,中子使用说明:本机电路附有标准A,B两组中子(含二组绞牙),使用前请先确模具的配备及方式如何,在设定功能选择.请按中子键进入以下画面:再按中子键一次进入中子B画面:模板位置:显示模板现在位置.中子即是抽心插心或抽芯插芯动作,也就是模具需于关模进程中,用油压缸将芯心插入模内以待射出,而在开模行程中将芯心抽出回复原状,此功能多半使用于成品需中空的模具.在自动状态中射出与中子是同时迫近以防中子因射出而收缩,所以中子与绞牙不可混用.绞牙是指成品需加工有牙纹的,配合油压马达做旋转的定位控制.但在选用以上功能时,请检查机器有无配属相关的油路开关,因为此功能乃非标准配备.中子设定:电脑最多提供三组中子控制,但须依您机器油路配备而定,每组中子皆可依您要求分开设定压力,速度,动作时间,动作位置.A组功能/控制: 使用第一组参数(功能)来选择动作模式,使用第二组参数(控制)来选择动作方式.B组功能/控制: 使用第一组参数(功能)来选择动作模式,使用第二组参数(控制)来选择动作方式.功能: 选择中子模式,是一般的抽心插心动作,选择绞牙模式是指成品需要加工有牙纹.控制: 若选用中子模式,可选用行程控制或时间控制,若选绞牙模式可选用行程控制,时间控制,计数控制.1.行程控制: 中子动作的移动利用行程开关来做终点位置确认,在生产周期中等待到达动作位置,中子将会动作到接触行程开关,若行程开关未接触到,那机器便会停止.2.时间控制: 利用设定时间来控制中子进退,在生产周期中,到达中子动作位置,若中子动作以时间设定,则中子动作不是利用行程开关控制而是时间,所以时间控制不会有行程开关的保护功能.3.计数控制: 利用设定旋转齿数来控制绞牙动作,使用此功能必须在绞牙转动的齿轮上加装感应开关来计算所旋转的齿数. 此方式来绞牙,其控制标准度比时间方式高,只有使用A组中子来做绞牙动作,其在关模终点有第二次绞牙退动作,且只有使用计数控制才有第二次绞牙退动作.六,其它条件及功能选择:按下其它键出现画面如下:再循环延迟:每一循环开始结束在关模之前的延迟时间.开模总数: 成品总计数设定,设定0为不使用.开模数到达后,机器会警报通知.开模数归零: 设为1时操作画面的开模数会清为0.开模装数: 成品单位数达到时,会立即显示报警提醒用户可装箱,报警提示一下机器非正常动作.关模快速: 关模差劲使用时可配合机械油路使锁模加快.开模座退: 座台活动设定可选择储料后或冷却后开模前座退.或是设定为0,在自动循环中不座退.安全门自动:若机器上有装设自动安全门系统,则此处须设定为1,否则手动安全门开关失效. 机械手:机台使机械手时请设定为1.畜压器:氦气辅助射出,机器若有此功能,请设定为1.七,温度设定按温度键可设定以下资料本机采模糊式(FUZZY)温度控制,当温度开关打开后,加温状态会显示在画面中状态栏位(现在温度的左侧).温度状态显示说明空白:电热开启且实际温度在所设定温度上下限之内.1 :电热关闭且实际温度在所设定温度上下限之内.:电热开启且实际温度不在所设定温度上下限之内.3 :电热关闭且实际温度不在所设定温度上下限之内.现在温度异常显示777:表示电源中断.888:表示温度感应线断.999:表示温度超过最大值.自动加温设定24小时加温: 为自动加温控制,若设定1,在加温时间到达电脑会自动开电热(但电脑电源不可关掉).加温时间: 指电脑自动开电电热时间.八,自动警报使用说明:按其它键两次出现警报设定画面如下:警报说明全程计时:当警报状态为1时,表示已进入自动监测的状态;若右侧的全程计时超过左侧的上限值,则会进入"全程未定时完成"警报.关模低压:当当警报状态为1时,表示已进入自动监测的状态;若右侧的低压计时超过左侧的低压上限值,则会进入"开模未到定位"警报,并且自动退模.开模高压:当警报状态为1时,表示已进入自动检测的状态;若右侧的高压计时超过左侧的高压上限值,则会进入"关模未到定位"警报,并且自动退模.储料计时:当警报状态为1时,表示已进入自动检测的状态;若右侧的储料计时超过左侧的上限值,则会进入"储料未定时完成"警报.射出监控:当警报状态为1时,表示已进入自动检测的状态;若右侧的射出完位置与在左侧的值差不在监控容许范围内则会进入"射出监控失败"警报.射出监控:+/-这是自动监控的容许范围值,愈小愈能控制成品的良品!本机采用最新式自动警报设定,电脑于自动循环时会自行读取实际的行程计时,使用不必设定,当某一动作时间超过计时,则自动发出警报,以提醒使用者排除,使用方法如下列:刚开始生产成品还未稳定,此时自动警报未开,但使用电脑内部参数作为警报计时,超过该时间仍会进警报,惟时间较长,较不精确.自行修改自动警报内任一项目计时,必须于自动警报为1时,即警报开状况下设定资料才有效,若一开机既设定资料,则电脑在第十模读取实际时候,会将原设定资料清除.九.模具读取及存储读取与存取模具的画面靠模号键切换.在更改模具前,请先确认是否要存储该模具资料.十,参数10-1 参数1按检测键一次,输入密码再按ENTER后即进入.10-2 参数2按键一次进入画面.10-3 参数3再按键一次进入画面.请参考操作手册的参数指引页内有列表参数和说明十一,归零资料画面1.请再按键一次即进入归零画面:因为更换位置尺或某些机械零件修改,所以须重新校正归零(只能在手动状态下)2. 请再按键一次即进入组态画面:此画面可更改主机部分代码.十二,版本/日期/时间设定画面选择后按 I 键,即进入系统说明画面:12-1版本资讯再按键一次进入版本资讯画面.维修人员可经由此记录了解系统资料及机型,方便日后联络时使用.12-3 睡眠模式再按键一次进入睡眠模式画面.根据您的设定资料来保护LCD画面并且增长其使用寿命.显示控制:可选择画面显示的字为白色或黑色.中英切换:选择您要的语言.十三,输出入检测13-1 输出检测画面(PB)可经由此画面来确认控制器是否有接收到相对应的输入讯号,若在机器运转中遇到INPUT信号有问题,可经由此画面来确认控制器是否有接收到相对应输入信号.在您在确认PB信号前显示1代表输入正常,若显示0代表输入信号未收到.假如I/O板的INPUT信号故障,可用PB-A 解决PCB板故障问题.操作方式请参考输出入检测分配画面,在输入检测画面中,提供您所有输入信号的定义点.13-2 输入检测画面 (PC)选择您要输出的阀,然后输入1,来确认控制器输出信号有没有送到您指定的电磁阀上,加使输出板故障,可用PC-A分配来解PCB板故障问题,操作方式,请参考输出入点的分配画面.假如您需关掉测试点,请输入0,来终止output测试.十四,系统压力检测画面十五,输出/输入检测分配15-1 输入检测(PB)分配假若PCB板故障,您可以将故障点转换到未使用的输入点上.15-2 输出检测(PC)分配假若PCB板故障,您可以将故障点转换到未使用的输出点上.十六,参数表16-1参数1NO.关模关模初Ramp最大值时—最初的压力/速度上升时间最大值1关模压力Ramp—关模压力上升斜率时间2关模流量Ramp—关模速度上升斜率时间3关模装模压力—粗调时关模压力4关模装模流量—粗调时关模速度5自调模关模低压计时—自动调模第一次关模计时6关模低压延迟进计时—关模低压压力,速度延迟送7关模低压阀延迟计时—关模低压阀延迟送关模高压阀延迟计时—关模高压阀延迟送9关模高压延迟进计时—关模高压压力,速度延迟送NO.开关模关模高压保持计时—关模完,保持阀,压力,速度,延迟切1关模完阀切计时—关模完,关模阀延迟切2关模差动阀延迟开计时3开模位置有效区—在开模有效区,允许中子和脱模动作4开模快速压力Ramp5开模快速流量Ramp6789NO.开模开模压力Ramp—开模压力上升斜率时间1开模流量Ramp—开模速度上升斜率时间2开模快速#2慢压力Ramp—开模快速转开模#2慢压力.下降斜率时间3开模快速#2慢流量Ramp—开模快速转开模#2慢速度.下降斜率时间4开模装模压力—粗调时开模压力5开模装模流量—粗调时开模速度6开模泄压计时—开模前泄压计时7开模#1慢低压阀延迟送—开模一慢PC22阀延迟送8开模完延迟计时—开模完,压力速度延迟切9开模完延迟切阀计时—开模完,阀延迟切D/AD/A输出值有增减设定为1-选择1,不依照程式内设压力曲线,使用下列参考数值来送压力曲线10kg(0%)D/A输出值—请用%来对压力曲线输入所需要的压力值210kg(7%)D/A输出值—请用%来对压力曲线输入所需要的压力值320kg(14%)D/A输出值—请用%来对压力曲线输入所需要的压力值430kg(21%)D/A输出值—请用%来对压力曲线输入所需要的压力值555kg(39%)D/A输出值—请用%来对压力曲线输入所需要的压力值685kg(61%)D/A输出值—请用%来对压力曲线输入所需要的压力值7120kg(86%)D/A输出值—请用%来对压力曲线输入所需要的压力值8140kg(100%)D/A输出值—请用%来对压力曲线输入所需要的压力值9NO.D/A流量D/A值有增减设定为1-选择1,不依照程式内设流量曲线,使用下列参考数值来送流量曲线1流量(0%)D/A输出值—请用%来对流量曲线输入所需要的流量值2流量(7%)D/A输出值—请用%来对流量曲线输入所需要的流量值3流量(14%)D/A输出值—请用%来对流量曲线输入所需要的流量值4流量(21%)D/A输出值—请用%来对流量曲线输入所需要的流量值5流量(39%)D/A输出值—请用%来对流量曲线输入所需要的流量值6流量(61%)D/A输出值—请用%来对流量曲线输入所需要的流量值7流量(86%)D/A输出值—请用%来对流量曲线输入所需要的流量值8流量(100%)D/A输出值—请用%来对流量曲线输入所需要的流量值9。

注塑机操作手册.txt如果你同时爱几个人，说明你年轻；如果你只爱一个人，那么，你已经老了；如果你谁也不爱，你已获得重生。

积极的人一定有一个坚持的习惯。

更多搜索：射出成型A63-I500 NRTC射出成型机操作手册弘讯科技股份有限公司目录一.操作面板使用说明:1-1.萤幕键盘:1-2.资料设定的存储:二,画面说明2-1,开机步骤:2-2,操作画面说明:2-3,开关模资料设定:三,射出/储料/射退设定:3-1.射出/保压设定:3-1-2 射出/保压切换3-1-2 射出监测及上下限3-2.储料/冷却画面说明:四,脱模/座台/调模/吹气条件设定:4-1,脱模/座台/调模资料五,中子使用说明:六,其它条件及功能选择:七,温度设定八,自动警报使用说明:九.模具读取及存储十,参数10-1 参数110-2 参数210-3 参数3十一,归零资料画面十二,版本/日期/时间设定画面十三,输出入检测十四,系统压力检测画面十五,输出/输入检测分配十六,参数表十八,机械手装设使用说明附件一:一.操作面板使用说明:1-1.萤幕键盘:键盘使用注意事项:如果设定的数字超过最大值(例如:压力140 ,流量99),游标将停止在该栏内不动,请重新输入.解决方法:请按删除键,重新输入正确资料.1-2.资料设定的存储:料栏位输入数字正确,并且满格游标会自动索引到下一个资料栏位.二,输入资料后按输入键或方向键,选择下一设定栏位.三,输入完资料后按设定键储存资料,并且回到操作状态画面.四, 更换画面,将设定的资料存入暂存模组记忆体,以确保停电时,资料不会遗失.如需将暂存的模组资料存入其它模组时请在手动状态下,使用模组储存功能来完成.键盘作为使用者与机器沟通的界面,而机器运行状态显示于操作画面中.1-3,操作按键手动键: 此键具有多项功能,除了使自动状态恢复为手动尚可做警报清除及不正常状况之清除,本即是一个还原键.半自动键: 按下此键时,机器处于自动循环,每一循环开始,均需开关安全门一次,才能继续下一个循环.电眼自动键: 按下此键时,机器处于自动循环,唯每一个循环结束时,于4秒内检查成品是否有掉落通过检出电眼,若无,代表成品还留在模内;此时,机器停止警报动作.荧幕将显示"脱模失败".时间自动键: 按下此键时,机器进入全自动循环,除非有警报发生,否则机器在循环结束后,即进行下一个循环.(此时检出电眼自动失效)注:凡由手动状态按下自动键转入自动操作时,均需开关安全门一次,确保模内无异物,才进行关模.调模使用:本键提供两项功能,按第一次为粗调模,荧幕显示由手动切换为粗调模,在此状态下,调模进退才能动作,同时为了方便及安全装设模具,此时操作开关模,射出,储料,射退,座台进退的压力速度均使用内设的低压慢速,运动中也不随着位置变化而变换压力速度,但开模,储料及射退会随位置到达而停止,因此在装设模具时,请务必使用粗调模.按第二此时为自动调模,在操作者将模具装好后,设定好开关模所需的压力,速度,位置等参数后,可使用自动调模,当安全门关上后,电脑会依所设定的关模高压自动的调整模厚,直至所设定的高压与实际压模压力一致才完成,当所有制听到警报一响,既是自动调模完成,可以准备下一步骤了.如要恢复手动,直接按下手动键即可,但注意于调模状态下是无法进入自动状态的,需恢复为手动才可以.1-4,操作模式按键开模键: 于手动状态下,按此键会依设定资料进行开模,若有设定中子动作,则会连锁进行设定的动作,手放开此键则开模停止.关模键: 于手动状态下关上安全门,按此键既会依设定资料进行关模,若有设定中子动作,则会连锁进行设定的动作,有设定机械手,则机械手须复归,托模在前会自动退回,放开此键则关模动作停止.射胶键: 于手动状态下,当温度开关"ON",料管温度已到达设定值,且预温时间已到,按此键则进行射出,中途会依所设定值而分段进入保压,最后为保压末段的压力及速度,放开此键则停止射出.倒索键: 射退启动条件与射出相同,当射出位置在射退终之前,按此键则做射退动作,手放开即停止.托模退: 当托模离开后退限位开关,按下此键则会将托模退回后退限位开关上.托模近: 托模近动作必须在开模终的位置上,且中子均已退回,托模次数有设定前进及后退限位开关正常,按此键,会按照托模次数作连续作动作.座台近: 于手动下,任何位置座近均可动作,可是当座近接触座近终时,会转换为慢速前进,以防止射嘴与模具的撞击,以便达到保护模具的效果.座台退: 于手动下,按此键,则进行座台退,接触座退终亦不停止,以方便使用者清洗料管或装设模具.熔胶键: 于手动状态下,储料启动条件与射出相同,当射出位置在储料终之前时,按下此键即放开,本键会自动保持至储料完成,若于中途要停止该动作,再按一次即可.自动清料: 操作者若欲清除料管中的残料时,按下此键根据储料页中设定的清料次数和储料时间做自动清料的动作.吹气: 吹气功能选用,于手动下按下公模吹气键,可于开关模的任何位置依设定的吹气时间进行吹气.润滑: 手动状态下按下此键,则可使润滑油泵浦打开.马达开: 于手动下,按此键则油泵浦马达运转,再按一次则油泵浦马达停止,自动时此键无效,状态显示画面会显示马达图形.电热开关: 于手动下按此键后,料管会开始送温,欲关掉电热仅再按一次即可(自动时此键无效),状态显示画面会显示电热图形.1-5,模具调整按键调模近: 当处于粗调模下,按下此键,刚开始时调模会往前进一个,此处可做为微动调模,则依手按的次数而决定调模前进的距离,若手按着不放于一秒钟后,调模一直往前进做长距离的调整,而当手放开时即停止.调模退: 动作方式同上,仅方向相反,此调模是往后退的,当退到极限开关处时,将会停止调退动作,以避免危险.中子A近中子A退: 中子A功能选用,于手动下按下近或退键,可于开关模的任何位置,依设定之压力速度时间等条件进行中子A进退.中子B近中子B退: 中子B功能选用,于手动下按下近或退键,可于开关模的任何位置,依设定之压力速度时间等条件进行中子B进退.二,画面说明2-1,开机步骤:打开机器电源,萤幕显示机器厂商资料,画面如下:此时请按数字键或画面选择键,进入操作画面,机械进入手动状态,等待下一动作.2-2,操作画面说明:注:如果想要把开模数归零,请在其它画面下于手动时选择开模数归零选择1 键,再按下输入键即可.液晶的亮度可以在主画面时,由面板上下键来调节,按向上键液晶亮度变亮,按向下键亮度变暗,数据可以由主画面上的数值体现.2-3,开关模资料设定:按开关模键设定以下资料,请先按下调模使用(于粗调模状态下)…关模快速: 设定关模启始快速.关模低压: 设定关模低压段.关模高压: 设定关模高压段.开模#1慢: 开模的启始慢速.开模快速: 设定开模启始快速.开模#2慢: 开模的最终慢速.以下是位置设定参考:0.4mm为模具膨胀因素,以弥补冷热模时的差异.三,射出/储料/射退设定:3-1.射出/保压设定:请按射出键入以下画面介绍至此,举例说明;若想更改或检查射出等资料,请按下射出键择射出画面,设定游标便会显示于第一项资料中.例如:射出画面如下,若射出压力原为50kg/cm ,速度为50% ,欲提高为80kg/cm ,速度为90%. 射出画面出现后,可在射出一压力栏位内直接输入设定的数值80,输入数字后离开该栏位或再按输入键确认.此时按下右键同法设定射出一流量为90.(当资料栏位输入的数字已满并且正确,会自动跳到下一个资料栏位)3-1-1 .射出成型条件设定:3-1-2 射出/保压切换当射出开始时,同时射出计时也同时计算位置,依照原料之流动性不同,如果流动性较佳,则射出位置比计时先到达保压之切换点则射出完成进入保压,未到达的计时则不再计时直接进入保压,如果流动性较差,则计时完成而射出位置还未到达切换点,一样不等位置到达,直接进入保压.因此使用上须注意以下几点:1. 原料流动性较平均:可在测得保压点后,再射出时间加几秒,以使为补偿.2. 原料流动性较佳: 譬如混合次料,射出较不稳定以使用计时较佳,将保压切换点减小,以计时来控制.3. 原料流动性较差: 以位置来控制保压点较佳,将计时加长,使射出位置计时到达保压点.※注:保压切换点即模内成型已达95%,射出位置已难再前进,数字变换很慢,必须变换压力使成品完全成型,该位置可在操作画面观察到,设定在射出三段终.3-1-2 射出监测及上下限当整个行程结束,在转为储料的一瞬间,该射出的最后停止位置,也就是残料的长度,是我们拿来判断该模成品是否良好的依据,称之为射出监测点,同时每模成品都有些许误差,为了给一个可容许的误差,我们以检监点为基准,设定了上限及下限,形成了一个范围,结束时未到达上限的,我们视为射出不足或料头阻塞,超过下限的,我们视为溢料或储料不足,如此在成品未开模前我们即可得知该模为良品,可作为事先之准备.下限(-50) 上限(+50)0 50 100 150射出监测点,在自动开始第10模时,电脑自动输入,可不必设定,至于上下限,可以以下列方式求得.例如:在成品已成型良好的状况下,连续记录20模的成品都是好的,我们取其中误差最大的两模做为上下限.3-2.储料/冷却画面说明:射出键按两次即进入射出第二页,为储料射退等资料冷却计时:冷却计时与储料同时计时,如果储料时间大于冷却计时的时候,无法在操作画面的动作显示部分看到冷却计时.储前冷却:射出完成之后先做冷却计时,再作储料动作,适合发泡材料时使用.射退模式:若设定为1,则射退的动作需等待冷却动作的完成之后才射退,若不选保持为原来的0,则为一般标准动作在储料之后动作.储料#1:设定储料一次,压力,速度和终止位置.储料#2:设定储料二次,压力,速度和终止位置.射退:射退可设定压力速度,其终止位置,若不用射退动作其终止位置设定与储料二终止位置相同.自动清料计数/计时:自动清料的功能为更换塑料时使用,计数是料管内的塑料作几次清料的射出,计时是螺杆旋转的计时(即落料计时).四,脱模/座台/调模/吹气条件设定:4-1,脱模/座台/调模资料按托模键可设定以下资料托模方式共有3种可以选择:0=停留:固定使用于半自动(即使按下全自动按键仍为半自动控制及显示),当托进到达前进限时停止,等待下一模开始时才后退.1=定次托:按设定次数做托模进和托模退动作,最后一次退回到托退终.2=震动脱:托进在前端做快速震动使成品脱落,震动距离通常由时间控制.托模次数:托模进退所需的次数.当次数设定为0时,脱模功能不使用.调模设定:调模的慢速是作为托模进,退启动的速度使用,一旦调模盘开始计数后,则转换为快速动作,至于计数电脑将自动计算,无须设定.座台设定:压力:设定座台前进后退的油压压力.速度:设定适合的座台活动速度,在座台快速前进直到到达终止位置,然后座台前进会转成慢速动作,直到慢速计时完成.(座台进的慢速动作其压力,流量,动作时间在参数内设定)公母模吹气:本机提供固定及活动模板吹气(选用),可做公模及母模分别吹气,以位置控制动作点,时间计时吹气延迟时间,若托模以完毕,须等待吹气完成,才能关模.利用此一功能可使用在需要吹气托模的模具上.延迟计时表示自开模动作开始后多久才吹气.即延时计时到达,吹气动作开始,吹气长短由计时栏控制.五,中子使用说明:本机电路附有标准A,B两组中子(含二组绞牙),使用前请先确模具的配备及方式如何,在设定功能选择.请按中子键进入以下画面:再按中子键一次进入中子B画面:模板位置:显示模板现在位置.中子即是抽心插心或抽芯插芯动作,也就是模具需于关模进程中,用油压缸将芯心插入模内以待射出,而在开模行程中将芯心抽出回复原状,此功能多半使用于成品需中空的模具.在自动状态中射出与中子是同时迫近以防中子因射出而收缩,所以中子与绞牙不可混用.绞牙是指成品需加工有牙纹的,配合油压马达做旋转的定位控制.但在选用以上功能时,请检查机器有无配属相关的油路开关,因为此功能乃非标准配备.中子设定:电脑最多提供三组中子控制,但须依您机器油路配备而定,每组中子皆可依您要求分开设定压力,速度,动作时间,动作位置.A组功能/控制: 使用第一组参数(功能)来选择动作模式,使用第二组参数(控制)来选择动作方式.B组功能/控制: 使用第一组参数(功能)来选择动作模式,使用第二组参数(控制)来选择动作方式.功能: 选择中子模式,是一般的抽心插心动作,选择绞牙模式是指成品需要加工有牙纹.控制: 若选用中子模式,可选用行程控制或时间控制,若选绞牙模式可选用行程控制,时间控制,计数控制.1.行程控制: 中子动作的移动利用行程开关来做终点位置确认,在生产周期中等待到达动作位置,中子将会动作到接触行程开关,若行程开关未接触到,那机器便会停止.2.时间控制: 利用设定时间来控制中子进退,在生产周期中,到达中子动作位置,若中子动作以时间设定,则中子动作不是利用行程开关控制而是时间,所以时间控制不会有行程开关的保护功能.3.计数控制: 利用设定旋转齿数来控制绞牙动作,使用此功能必须在绞牙转动的齿轮上加装感应开关来计算所旋转的齿数. 此方式来绞牙,其控制标准度比时间方式高,只有使用A组中子来做绞牙动作,其在关模终点有第二次绞牙退动作,且只有使用计数控制才有第二次绞牙退动作.六,其它条件及功能选择:按下其它键出现画面如下:再循环延迟:每一循环开始结束在关模之前的延迟时间.开模总数: 成品总计数设定,设定0为不使用.开模数到达后,机器会警报通知.开模数归零: 设为1时操作画面的开模数会清为0.开模装数: 成品单位数达到时,会立即显示报警提醒用户可装箱,报警提示一下机器非正常动作.关模快速: 关模差劲使用时可配合机械油路使锁模加快.开模座退: 座台活动设定可选择储料后或冷却后开模前座退.或是设定为0,在自动循环中不座退.安全门自动:若机器上有装设自动安全门系统,则此处须设定为1,否则手动安全门开关失效. 机械手:机台使机械手时请设定为1.畜压器:氦气辅助射出,机器若有此功能,请设定为1.七,温度设定按温度键可设定以下资料本机采模糊式(FUZZY)温度控制,当温度开关打开后,加温状态会显示在画面中状态栏位(现在温度的左侧).温度状态显示说明空白:电热开启且实际温度在所设定温度上下限之内.1 :电热关闭且实际温度在所设定温度上下限之内.:电热开启且实际温度不在所设定温度上下限之内.3 :电热关闭且实际温度不在所设定温度上下限之内.现在温度异常显示777:表示电源中断.888:表示温度感应线断.999:表示温度超过最大值.自动加温设定24小时加温: 为自动加温控制,若设定1,在加温时间到达电脑会自动开电热(但电脑电源不可关掉).加温时间: 指电脑自动开电电热时间.八,自动警报使用说明:按其它键两次出现警报设定画面如下:警报说明全程计时:当警报状态为1时,表示已进入自动监测的状态;若右侧的全程计时超过左侧的上限值,则会进入"全程未定时完成"警报.关模低压:当当警报状态为1时,表示已进入自动监测的状态;若右侧的低压计时超过左侧的低压上限值,则会进入"开模未到定位"警报,并且自动退模.开模高压:当警报状态为1时,表示已进入自动检测的状态;若右侧的高压计时超过左侧的高压上限值,则会进入"关模未到定位"警报,并且自动退模.储料计时:当警报状态为1时,表示已进入自动检测的状态;若右侧的储料计时超过左侧的上限值,则会进入"储料未定时完成"警报.射出监控:当警报状态为1时,表示已进入自动检测的状态;若右侧的射出完位置与在左侧的值差不在监控容许范围内则会进入"射出监控失败"警报.射出监控:+/-这是自动监控的容许范围值,愈小愈能控制成品的良品!本机采用最新式自动警报设定,电脑于自动循环时会自行读取实际的行程计时,使用不必设定,当某一动作时间超过计时,则自动发出警报,以提醒使用者排除,使用方法如下列:刚开始生产成品还未稳定,此时自动警报未开,但使用电脑内部参数作为警报计时,超过该时间仍会进警报,惟时间较长,较不精确.自行修改自动警报内任一项目计时,必须于自动警报为1时,即警报开状况下设定资料才有效,若一开机既设定资料,则电脑在第十模读取实际时候,会将原设定资料清除.九.模具读取及存储读取与存取模具的画面靠模号键切换.在更改模具前,请先确认是否要存储该模具资料.十,参数10-1 参数1按检测键一次,输入密码再按ENTER后即进入.10-2 参数2按键一次进入画面.10-3 参数3再按键一次进入画面.请参考操作手册的参数指引页内有列表参数和说明十一,归零资料画面1.请再按键一次即进入归零画面:因为更换位置尺或某些机械零件修改,所以须重新校正归零(只能在手动状态下)2. 请再按键一次即进入组态画面:此画面可更改主机部分代码.十二,版本/日期/时间设定画面选择后按I 键,即进入系统说明画面:12-1版本资讯再按键一次进入版本资讯画面.维修人员可经由此记录了解系统资料及机型,方便日后联络时使用.12-3 睡眠模式再按键一次进入睡眠模式画面.根据您的设定资料来保护LCD画面并且增长其使用寿命.显示控制:可选择画面显示的字为白色或黑色.中英切换:选择您要的语言.十三,输出入检测13-1 输出检测画面(PB)可经由此画面来确认控制器是否有接收到相对应的输入讯号,若在机器运转中遇到INPUT信号有问题,可经由此画面来确认控制器是否有接收到相对应输入信号.在您在确认PB信号前显示1代表输入正常,若显示0代表输入信号未收到.假如I/O板的INPUT信号故障,可用PB-A 解决PCB板故障问题.操作方式请参考输出入检测分配画面,在输入检测画面中,提供您所有输入信号的定义点.13-2 输入检测画面(PC)选择您要输出的阀,然后输入1,来确认控制器输出信号有没有送到您指定的电磁阀上,加使输出板故障,可用PC-A分配来解PCB板故障问题,操作方式,请参考输出入点的分配画面.假如您需关掉测试点,请输入0,来终止output测试.十四,系统压力检测画面十五,输出/输入检测分配15-1 输入检测(PB)分配假若PCB板故障,您可以将故障点转换到未使用的输入点上.15-2 输出检测(PC)分配假若PCB板故障,您可以将故障点转换到未使用的输出点上.十六,参数表16-1参数1NO.关模关模初Ramp最大值时—最初的压力/速度上升时间最大值1关模压力Ramp—关模压力上升斜率时间2关模流量Ramp—关模速度上升斜率时间3关模装模压力—粗调时关模压力4关模装模流量—粗调时关模速度5自调模关模低压计时—自动调模第一次关模计时6关模低压延迟进计时—关模低压压力,速度延迟送7关模低压阀延迟计时—关模低压阀延迟送8关模高压阀延迟计时—关模高压阀延迟送9关模高压延迟进计时—关模高压压力,速度延迟送NO.开关模关模高压保持计时—关模完,保持阀,压力,速度,延迟切1关模完阀切计时—关模完,关模阀延迟切2关模差动阀延迟开计时3开模位置有效区—在开模有效区,允许中子和脱模动作4开模快速压力Ramp5开模快速流量Ramp6789NO.开模开模压力Ramp—开模压力上升斜率时间1开模流量Ramp—开模速度上升斜率时间2开模快速#2慢压力Ramp—开模快速转开模#2慢压力.下降斜率时间3开模快速#2慢流量Ramp—开模快速转开模#2慢速度.下降斜率时间4开模装模压力—粗调时开模压力5开模装模流量—粗调时开模速度6开模泄压计时—开模前泄压计时7开模#1慢低压阀延迟送—开模一慢PC22阀延迟送8开模完延迟计时—开模完,压力速度延迟切9开模完延迟切阀计时—开模完,阀延迟切NO.D/AD/A输出值有增减设定为1-选择1,不依照程式内设压力曲线,使用下列参考数值来送压力曲线10kg(0%)D/A输出值—请用%来对压力曲线输入所需要的压力值210kg(7%)D/A输出值—请用%来对压力曲线输入所需要的压力值320kg(14%)D/A输出值—请用%来对压力曲线输入所需要的压力值430kg(21%)D/A输出值—请用%来对压力曲线输入所需要的压力值555kg(39%)D/A输出值—请用%来对压力曲线输入所需要的压力值685kg(61%)D/A输出值—请用%来对压力曲线输入所需要的压力值7120kg(86%)D/A输出值—请用%来对压力曲线输入所需要的压力值8140kg(100%)D/A输出值—请用%来对压力曲线输入所需要的压力值9NO.D/A流量D/A值有增减设定为1-选择1,不依照程式内设流量曲线,使用下列参考数值来送流量曲线1流量(0%)D/A输出值—请用%来对流量曲线输入所需要的流量值2流量(7%)D/A输出值—请用%来对流量曲线输入所需要的流量值3流量(14%)D/A输出值—请用%来对流量曲线输入所需要的流量值4流量(21%)D/A输出值—请用%来对流量曲线输入所需要的流量值5流量(39%)D/A输出值—请用%来对流量曲线输入所需要的流量值6流量(61%)D/A输出值—请用%来对流量曲线输入所需要的流量值7流量(86%)D/A输出值—请用%来对流量曲线输入所需要的流量值8流量(100%)D/A输出值—请用%来对流量曲线输入所需要的流量值916-2参数2NO.射出射出压力Ramp—射出压力上升斜率时间1射出流量Ramp—射出速度上升斜率时间2射出装模压力—粗调时射出压力3射出装模流量—粗调时射出速度。

目录一、目的 (1)二、适用范围 (1)三、注塑机操作中存在安全隐患之处 (1)四、图例指导说明（卧式佳明注塑机，其它注塑机也可作为参考） (1)五、作业程序 (8)六、安全注意事项 (10)七、附录 (11)一、目的为了规范开机作业程序，避免机器对人身体及模具安全造成的伤害，确保产品品质，交期和减少不必要的经济损失，特做以下作业指导规定。

二、适用范围适用于所有注塑机操作员；注塑机操作者必须熟悉，了解机台操作面板上各个开关按钮的功能作用，并严格按操作规程和注意事项进行操作。

三、注塑机操作中存在安全隐患之处3.1. 机械传动部位引起压伤。

3.2. 电路部位引起的击伤。

3.3. 熔胶炮筒部位引起的烫伤。

3.4. 上、下模时引起的碰/砸伤。

四、图例指导说明（卧式佳明注塑机，其它注塑机也可作为参考）图1（控制面板）4.1、（功能按键区）4.1.1. 功能按键区是控制显示器画面，共有2组主页面，第1组主页面共有10项功能页，第2组主页面共有8项功能页。

见图：图2（第1组10项功能页）图3（第2组8项功能页）图2为主要参数控制页面；图3为监控及辅助功能页面。

4.2、（光标方向/输入/删除）操作键；方向键是移动游标的位置，输入键（Enter）可以储存设定的参数，删除键（Can）可以将设定值消除为“0”以便更改设定值4.3、数字键;有0~9和小数点12个键组成，结合显示器画面设定注塑机生产制品工艺的参数。

4.4、（手动/半自动/电眼自动/时间自动）操作键；4.4.1. （手动操作键）4.4.1.1. 工作特点：手指按动某一按钮，其相应控制的某一零部件开始运动，直至完成动作停止，不再按动此按钮，也就不再有重复动作；4.4.1.2. 应用原则：在模具装好后试生产时应用，检查模具装配质量及模具锁紧力的大小调试。

对某些制品生产时的特殊情况，也可用手动操作。

4.4.2.1. 工作特点：关闭安全门后，注塑制品的各个生产动作时间继电器和限位开关连通控制，按事先调好的动作顺序进行至制品成型，打开安全门，取出制件为止；机器自动完成一个工作周期，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产。

第1篇一、前言注塑机是塑料工业中重要的成型设备，广泛应用于汽车、电子、家电、玩具等行业。

为了确保注塑机安全、稳定、高效地运行，特制定本页面操作规程。

二、操作前的准备工作1. 检查注塑机电源及控制系统是否正常，确保电源电压符合要求。

2. 检查冷却系统是否正常，确保冷却水压力和流量符合要求。

3. 检查润滑系统是否正常，确保润滑油压力和流量符合要求。

4. 检查模具是否安装牢固，确保模具与注塑机连接正确。

5. 检查原料是否干燥，如有必要，在烘箱内进行烘干。

6. 检查原材料颜色是否符合产品要求。

三、页面操作步骤1. 启动注塑机（1）打开注塑机电源，确保电源电压正常。

（2）按启动按钮，启动注塑机。

（3）观察注塑机各部分是否正常运行，如有异常，立即停机检查。

2. 设定调模参数（1）根据模具具体情况，设定开、合模及顶出等各项参数。

（2）调整注塑机各部位，确保模具运行正常、平稳、安全。

3. 设定料筒各段温度（1）根据原料性能，设定料筒各段温度。

（2）预热机床，确保温度达到预定参数。

4. 排料、预注（1）在料温、模具温度达到预定参数时，进行排料、预注。

（2）观察料流，直至其光滑、色泽均匀。

5. 设定加料量、注射速度、保压转换点等参数（1）根据产品要求，设定加料量、注射速度、保压转换点等参数。

（2）加料时要认真检查料筒内是否有杂质和杂物，严禁硬物、金属物进入料筒内。

6. 注射成型（1）按注射按钮，开始注射成型。

（2）观察注塑机各部分是否正常运行，如有异常，立即停机检查。

7. 顶出产品（1）注射成型完成后，按顶出按钮，顶出产品。

（2）观察产品外观和质量，如有问题，及时调整参数。

8. 停机（1）完成生产任务后，按停机按钮，停机。

（2）关闭注塑机电源，确保安全。

四、注意事项1. 操作过程中要随时注意温度、压力的变化，如发现异常情况，应立即停机，关闭电源，由机修员进行修理。

2. 在自检中若有疑问或发现产品与样件有差异时，应中止生产，及时报告检验员或带班长。

注塑机操作说明开当挑选开时，在运行时运行位子不在禁地范围内时，会发布警报。

(主动运行时定然要开2.操纵阐明2.1 开机启用过程流程1、检验气源是否接上；2、检验IMM联机是否接上；3、检验紧迫停顿是否正常；4、将总电源开关转向ON；5、将克制面板克制电源开关转向ON；6、再按下电源开关，体系电源自保ON；7、等后操纵画面显现为体系正常后进去归原点画页：8、依划面显现指示，按 Home 键，体系开端归原点；9、若有异样产生（会冲撞机构），可按停顿键马上停顿动作后，需关电源并从头启用电源；10、归原点实现，表示体系曾经正常，画面主动切至手动操。

2.2 关机过程流程1、机器已停顿各项操纵后；2、将克制面板克制电源开关转向OFF；3、将总电源开关转向OFF；4、开启机器电源与倒闭机器电源间隔不可过短，起码要一分钟以上光阴，不然会减短克制体系寿命。

2.3 IMM信号料理阐明1、平安门信号：当IMM信号OFF则机器马上停顿动作。

2、紧迫停顿信号：当紧迫停顿信号OFF则机器马上停顿动作。

3、全主动信号：机器主动运转需配和IMM主动信号ON，若IMM主动信号由ON→OFF则机器运转动作实现后马上退出。

机器手动操纵须即将IMM主动信号OFF不然机器无法手动操纵。

2.4归原点动作阐明在此画面能够调剂归原点时速度，侧姿形势，前后循序。

正臂上下归完原点后侧姿实行侧姿还是回正由此挑选。

键把归原点速度按不同比例减低键把归原点速度按不同比例提高。

挑选归原点个轴前后循序。

正常理况下先MZ,SZ再Mx,Sx,末尾Y轴。

归原点循序改动定然要留神各轴平安。

发觉归原点假使与模具等有介入，进动手动画页，操纵到平安位子后再归原点。

开机后警报或告诫料理实现，按此键。

机器正常，按此键归原点。

体系归原点中。

归完原点后切至手动画页。

2.5手动操纵阐明2.5.1画面按键引荐画页切换到顶页画页切换到上一页画页切换到下一页画页切换到末页挑选O点输出ON挑选O点输出OFF各轴寸动操纵。

(FT-800KR2)
3柱3站立式圓盤注塑機：直立合模直立射出方便嵌入件；多站式圓盤(1上3下模)增加產能；圓盤齒輪傳動由平面自潤滑片承載；冷卻水採用中央同步運水裝置（水管可同步360度旋轉式或180度正反轉運供水裝置，完備的冷卻模具方案）；旋轉快速定位準確（採用定位缸定位，定位精確度±0.02mm，未定位不合模，保護模具安全）；圓盤表面鍍鉻防銹、美觀、圆盘動力部分可選擇油壓馬達及伺服馬達系統。

丰铁注塑机：LED灯头立式注塑机产能分析：
标准型节能灯头机：二十四小时产能：2，000，000个，两人操作（一人作镶件作业，一人作取件及取水口作业）
全自动节能灯头机：二十四小时产能：4，000，000个，无人化操作（全自动化机械手代替人工操作，实现无人化机械式镶入、取出，取水口等动作，附产品品检装置。

）
丰铁注塑机：LED灯头立式注塑机機型主要配件如下:
(1)压克力安全门，六眼光栅保护。

(2)觸摸式電腦螢幕操控系統:中/英文觸摸式彩色螢幕，PLC:；.7寸液显。

(3)電子尺: 法国
(4)電磁阀: (日本-YUKEN)，油泵: (日本-YUKEN)，比例阀: (日本-YUKEN).圆盘动力采用欧洲-DANFOSS或选用伺服马达驱动:(日本-三菱)
(5)油封: (日本-NOK)，
6）馬達: (东莞电机)，機柱無油軸襯。

注塑机操作手册1 操作方式操作手册里面的说明可让您对HMI的面板按键及屏幕画面更熟悉. 假如找不到您要的或想寻找更多按键及屏幕画面的相关数据, 请查询操作画面的相关部份。

1。

1 开关模单元的设定当您在更换模具时，请完全依照机械厂人员所教您的方法，以避免造成人员受伤。

当模具安装完成后, 请确定模具，座台及射出单元是否已调好整适当数据，以避免机器的损坏。

除此之外, 您必须确定料管是否与模具连接好及模具是否已被安全地固定好.1。

1.1 如何调整模具厚度(直压机不使用此部份）在重新装置模具时，使用调模按键去调整模具的厚度。

按“调模进”键来调整减少模具厚度( 降低在静态模座及动态模座之间距离) 或按“调模退"键来调整增加模具厚度( 增加在静态模座及动态模座之间距离) 。

持续按此键,模座会连续动作.此模座将会面慢慢移动和停止。

持续按此键维持1秒以上模座将开始连续移动，放开此键将停止模座的移动。

假如您按此键并立即的放开, 此模座将慢慢的移动及停止也就是所谓“微调"。

您可以重复操作将模座移到所要求的位置。

关机并安装新的模具。

当您已经安装好新的模具，请关上安全门并开机然后按调模使用键,才可使用手动调模动作.模具更换之后，您可在托模画面中(也就是屏幕上的F2)来改变调模的速度及压力设定.假如有必要, 您也可为新的模具设定模具数据或加载已设定好的模具数据.当调整的数据设定完成后, 再按一次调模使用键来关闭模具。

当模具关闭之后, 控制器会照我们所设定的数据执行自动调模.当自动调模已经执行完成, 所有的动作将会停止并且会发出警报声.此时, 就会退回手动的状态下.请注意: 为了安全起见，必须先回到手动模式下, 才可使用模具调整键或手动键。

假如您想要使用其它的模块，请在手动模式状态下再改变您想要的模块。

假如在模具调整当中您遇上问题, 请按下手动键，来为紧急重制停止动作。

1。

1。

2 关模及如何保护模具关模可执行四段压力速度：关模快＃1, 关模快#2，关模低压和关模高压。

注塑机安全篇（一）在正常生产操作之前必须做好下列工作1.检查安全门与主机连锁是否有效（安全门打开时应不能合模）；2.检查安全销与主机连锁是否有效（安全门打开时安全销应锁住）；3.检查所有急停开关与主机连锁是否有效（按下急停开关后，主机应停机）；4.检查高压油管及其接头连接是否可靠；（二）在正常生产过程中必须注意下列事项1.不容许在无人监护的情况下进入注塑机；2.进入注塑机时必须停机（并拔下控制电源钥匙）；3.不能随意触摸加热筒；4.在储料或注射过程中，喷嘴、交口前不容许驻留；5.在机械手正下方不容许站人；6.在换模过程中应注意安全，模具下方、换模台导轨上不能站人；7.设备在运转过程中，不容许碰其运动部位，如项板、模厚调整装置等。

谨记：在上机操作前必须经专业培训，并经考核合格领取操作证后才准上机操作。

操作篇（一）开机1.开机前的准备；（1）检查液压油油位是否正常；（2）检查润滑油油位是否正常；（3）检查螺杆驱动马达润滑油油位是否正常；2.打开压缩空气气源；3.打开各配电柜的电源；4.接通主机及机械手的电源；5.机械手复位；（1）打开机械手控制电源，至“ON”状态，机械手控制箱上“unloader”在“INUSE”状态；（2）Pendant operation select根据需要设在“OPE SIDE”或“NON OPE SIDE”；（3）确认急停按钮是否复位，将状态选择开关拨至“ORG”；（4）按下“START”绿色按钮，绿色灯会闪烁，机械手复位；如果复位完成，绿色灯灭，手持操作屏标识“原点复位完了”；6.打开辅助设备，包括模温机、油过滤器等；7.打开料桶加热器和热流道电源（若不是立即开工，则可打到“低温保持”档）8.待模温和料桶温度升至设定值时，打开料斗闸门做螺杆清洗动作，防止冷启动；9.在模具设定或手动方式下射台前进到位，使射台喷嘴和模具浇口接触，射台到位限位开关被接通，可以观察到油压表有两次上油压过程；10.待料筒出料正常后，用手动或半自动方式做几个SHORT SHOT，若出现粘模现象，则将储料行程恢复至正常值。

注入新创意，塑出好品质丰铁注塑机操作说明书——FT、FC、FK系列注塑机——丰铁机械有限公司FOMTEC MACHINERY CO.,LDT总目录第一章公共篇1.用途及特点 (4)2.射出成型机构介绍 (5)3.机器运输及安装 (6)4.安全警告警示牌 (8)第二章注塑工艺调整篇1.缩水 (13)2.成品粘膜 (15)3.浇道粘膜 (17)4.成品内有气孔 (17)5.成品变形 (19)6．银纹、气泡 (20)7.毛边、彼峰 (22)8.成品短射 (26)9.结合线 (27)10.成品表面光泽不良 (29)11.黑纹 (29)12.流纹 (30)13.开模或顶出时成品破裂 (31)第三章工程技术篇一．液压系统组成1．油箱 (35)2．油泵 (35)3．油压马达 (35)4．液压控制阀 (36)（1）.压力控制阀 (36)a.溢流阀 (36)b.抗衡阀 (39)（2）.流量控制阀 (39)（3）.方向控制阀 (40)a.液控单向阀 (41)b.充溢阀 (41)c.电磁换向阀 (42)5.液压油缸 (43)6.密封装置 (43)7.基本液压回路 (44)a.压力控制油路 (44)b.速度控制回路 (46)c.方向控制回路 (47)8.其他回路 (49)二．故障处理1.机械故障 (50)2.电气故障 (55)3.警报及排除 (58)三．机器保养1.日常保养 (61)2.定期保养 (62)*注：机器电气部分请参照电气手册。

（电气手册包括参数设定以及基本电路）第一章公共篇一、用途及特点1、用途：F-系列射胶注塑成型机可广泛用于所有热塑性塑料的加工，包括聚氯乙烯（PVC）、聚苯乙烯（PS）、聚乙烯（PE）、聚丙烯（PP）、尼龙（PA）、聚甲醛（POM）、聚碳酸脂（PC）、亚克力（PMMA）等，和一些在此基础上改性的原料。

（订购机器时请注明所选用的塑胶类型）本机使用PC微电脑控制技术，采用液压传动作为动力系统，塑胶在料筒内经电热圈加热及料筒内螺杆旋转产生剪切热力进行预塑，并以熔融状注射入型腔，经冷却成型，开模、顶出即可得到产品。
