FANUCROBOSHOTSi注塑机操作说明书

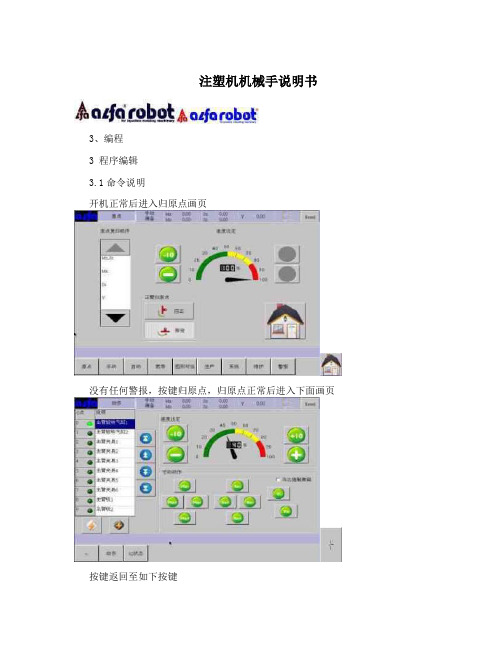

注塑机机械手说明书3、编程3 程序编辑3.1命令说明开机正常后进入归原点画页没有任何警报，按键归原点，归原点正常后进入下面画页按键返回至如下按键3-1 File:CNC4-3C3、编程按“教导”键进入编辑画页。

3.1.1编辑器说明删除一行程序创建一个新程序剪下一行程序复制一行程序贴上复制一行程序或剪下一行程序。

光标移到下一行换到下一页换到最下一页换到最上一页光标移到上一行换到上一页把程序内容显示扩大3-2 File:CNC4-3C3、编程编辑各功能键说明3.1.2教导指令1)直线(轴直线运动操作)按键进入各轴直线运动操作。

轴操作有两种方式，第一、直接通过数字键盘输入各轴位置;第二、通过右边各轴寸动键操作到所需位置，按左边“MX”等一个键把当前位置设到对画框内。

如果要全部设入，按键。

当通过数字键盘输入各轴位置时,一定要注意所设定值是否安全。

3-3 File:CNC4-3C3、编程2) 速度按键进入速度设定。

3) 计时按键进入延时功能设定。

3-4 File:CNC4-3C3、编程4)一般I/O按键进入侧姿回正等选择。

5) 成型I/O按键进入成型相关条件设定。

3-5 File:CNC4-3C3、编程6) 治具I/O按键进入治具相关功能设定。

7) 周边I/O按键进入周边相关功能设定。

3-6 File:CNC4-3C3、编程8) 回圈按键进入循环功能设定。

9) 跳跃按键进入跳转功能设定。

3-7 File:CNC4-3C3、编程10) 停止按键进入程序完成设定。

11) 宏按键进入调用已经编好的子程序。

编号为0~99共100个。

3-8 File:CNC4-3C3、编程12)堆叠按键进入装箱取物功能设定。

编号为0~3共4个。

13)运算按键进入相关功能设定。

此功能在高阶编程内做详细说明。

为变数。

3-9 File:CNC4-3C3、编程3.1.3编辑新程序1)程序保存归完原点后进入如下操作页面点击按钮，屏幕下方显示如下菜单单击，进入教导画面3-10 File:CNC4-3C3、编程点击档案按钮进入如下画面按钮，切换到如下画面在此页点击3-11 File:CNC4-3C3、编程点击模具编号空白框，弹出输入键盘如下输入模具编号，点击，再点击保存按钮。

目录一、目的 (1)二、适用范围 (1)三、注塑机操作中存在安全隐患之处 (1)四、图例指导说明（卧式佳明注塑机，其它注塑机也可作为参考） (1)五、作业程序 (8)六、安全注意事项 (10)七、附录 (11)一、目的为了规范开机作业程序，避免机器对人身体及模具安全造成的伤害，确保产品品质，交期和减少不必要的经济损失，特做以下作业指导规定。

二、适用范围适用于所有注塑机操作员；注塑机操作者必须熟悉，了解机台操作面板上各个开关按钮的功能作用，并严格按操作规程和注意事项进行操作。

三、注塑机操作中存在安全隐患之处3.1. 机械传动部位引起压伤。

3.2. 电路部位引起的击伤。

3.3. 熔胶炮筒部位引起的烫伤。

3.4. 上、下模时引起的碰/砸伤。

四、图例指导说明（卧式佳明注塑机，其它注塑机也可作为参考）图1（控制面板）4.1、（功能按键区）4.1.1. 功能按键区是控制显示器画面，共有2组主页面，第1组主页面共有10项功能页，第2组主页面共有8项功能页。

见图：图2（第1组10项功能页）图3（第2组8项功能页）图2为主要参数控制页面；图3为监控及辅助功能页面。

4.2、（光标方向/输入/删除）操作键；方向键是移动游标的位置，输入键（Enter）可以储存设定的参数，删除键（Can）可以将设定值消除为“0”以便更改设定值4.3、数字键;有0~9和小数点12个键组成，结合显示器画面设定注塑机生产制品工艺的参数。

4.4、（手动/半自动/电眼自动/时间自动）操作键；4.4.1. （手动操作键）4.4.1.1. 工作特点：手指按动某一按钮，其相应控制的某一零部件开始运动，直至完成动作停止，不再按动此按钮，也就不再有重复动作；4.4.1.2. 应用原则：在模具装好后试生产时应用，检查模具装配质量及模具锁紧力的大小调试。

对某些制品生产时的特殊情况，也可用手动操作。

4.4.2.1. 工作特点：关闭安全门后，注塑制品的各个生产动作时间继电器和限位开关连通控制，按事先调好的动作顺序进行至制品成型，打开安全门，取出制件为止；机器自动完成一个工作周期，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产。

注塑机操作说明范文一、注塑机简介注塑机是一种用于加工塑料制品的机器设备，主要用来将熔融状态的塑料注入到模具中，并通过冷却固化成型。

注塑机的操作需要一定的技术和经验，下面将详细介绍注塑机的操作步骤和注意事项。

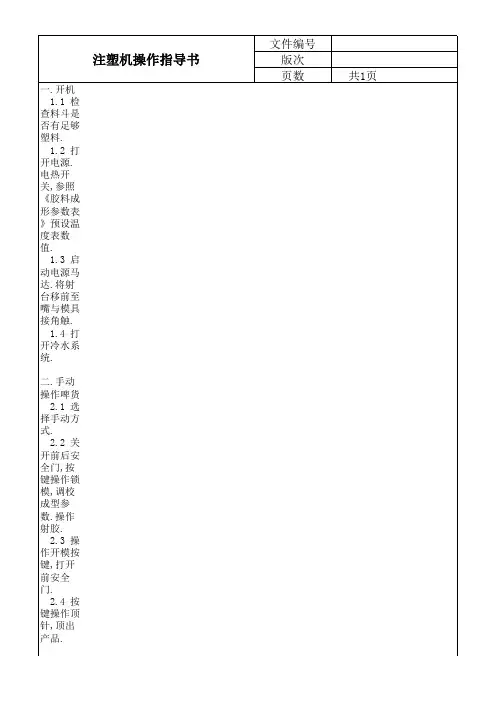

二、操作步骤1.开机准备首先，检查注塑机的各项设备是否完好，包括润滑系统、电气系统、压力系统等。

然后，接通注塑机的电源，并将工作台面清洁干净。

将塑料颗粒放入料斗中，并选择合适的温度和压力参数。

2.模具安装根据注塑机所生产的制品类型选择合适的模具，并将模具安装在机器上。

在安装过程中，要确保模具位置正确，并紧固好螺钉，以防止漏料或者模具移动。

3.调试参数根据所要生产制品的要求，设置注塑机的注射速度、压力和温度等参数。

这些参数的设置要根据不同的塑料和模具来进行调整，确保注塑机操作的稳定和高效。

4.开始生产将注塑机的切换开关设置为"自动"或者"半自动"模式，然后按下"启动"按钮开始生产。

注塑机会按照预设的参数进行注射、冷却和取出制品等步骤，直至完成一次生产周期。

5.监控检测在生产过程中，要时刻监控注塑机的工作状态和显示屏上的参数。

如发现异常情况，应及时停机排除故障，并根据需要调整参数。

此外，还要定期检查模具的磨损情况，并进行必要的维护和更换。

三、注意事项1.安全操作注塑机在运行过程中存在一定的危险性，操作人员应严格按照操作规程进行操作，并佩戴好安全防护用品，如手套、护目镜等。

同时，要避免将手部或其他物体靠近注射嘴和模具等危险部位。

2.清洁维护定期对注塑机进行清洁和维护工作，包括清理油污、杂物和积尘等。

特别要对注射嘴、模具和冷却系统进行彻底清洗，以保持机器的正常运行和制品的质量。

3.熔体控制在操作注塑机时，要对塑料熔体的温度、压力和流动速度等进行严格控制。

如果温度过高，会导致塑料熔融不均匀，影响制品质量；如果温度过低，会导致注射困难，甚至堵塞机器。

注塑机操作手册1 操作方式操作手册里面的说明可让您对HMI的面板按键及屏幕画面更熟悉。

假如找不到您要的或想寻找更多按键及屏幕画面的相关数据, 请查询操作画面的相关部份。

1.1 开关模单元的设定当您在更换模具时, 请完全依照机械厂人员所教您的方法,以避免造成人员受伤。

当模具安装完成后, 请确定模具,座台及射出单元是否已调好整适当数据, 以避免机器的损坏。

除此之外, 您必须确定料管是否与模具连接好及模具是否已被安全地固定好。

1.1.1 如何调整模具厚度（直压机不使用此部份）在重新装置模具时, 使用调模按键去调整模具的厚度。

按―调模进‖键来调整减少模具厚度( 降低在静态模座及动态模座之间距离) 或按―调模退‖键来调整增加模具厚度( 增加在静态模座及动态模座之间距离) 。

持续按此键,模座会连续动作。

此模座将会面慢慢移动和停止。

持续按此键维持1秒以上模座将开始连续移动, 放开此键将停止模座的移动。

假如您按此键并立即的放开, 此模座将慢慢的移动及停止也就是所谓―微调‖。

您可以重复操作将模座移到所要求的位置。

关机并安装新的模具.当您已经安装好新的模具,请关上安全门并开机然后按调模使用键,才可使用手动调模动作。

模具更换之后, 您可在托模画面中(也就是屏幕上的F2)来改变调模的速度及压力设定。

假如有必要, 您也可为新的模具设定模具数据或加载已设定好的模具数据。

当调整的数据设定完成后, 再按一次调模使用键来关闭模具。

当模具关闭之后, 控制器会照我们所设定的数据执行自动调模。

当自动调模已经执行完成, 所有的动作将会停止并且会发出警报声。

此时, 就会退回手动的状态下。

请注意: 为了安全起见,必须先回到手动模式下, 才可使用模具调整键或手动键。

假如您想要使用其它的模块, 请在手动模式状态下再改变您想要的模块。

假如在模具调整当中您遇上问题, 请按下手动键,来为紧急重制停止动作。

1.1.2 关模及如何保护模具关模可执行四段压力速度: 关模快#1, 关模快#2, 关模低压和关模高压。

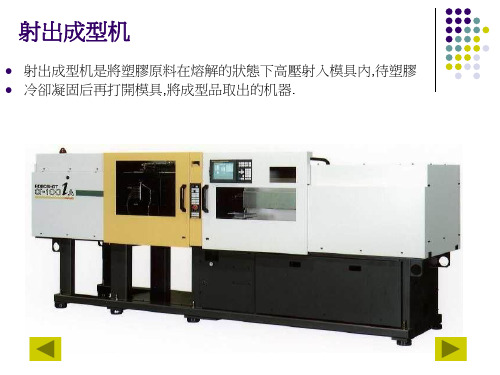

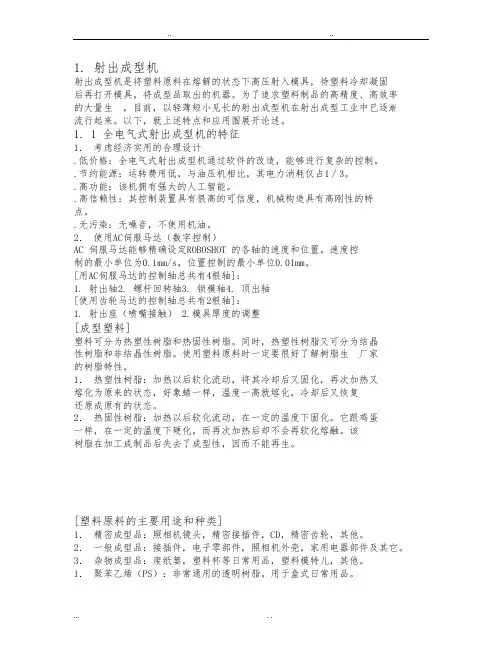

1. 射出成型机射出成型机是将塑料原料在熔解的状态下高压射入模具，待塑料冷却凝固后再打开模具，将成型品取出的机器。

为了追求塑料制品的高精度、高效率的大量生，目前，以轻薄短小见长的射出成型机在射出成型工业中已逐渐流行起来。

以下，就上述特点和应用围展开论述。

1. 1 全电气式射出成型机的特征1．考虑经济实用的合理设计.低价格：全电气式射出成型机通过软件的改造，能够进行复杂的控制。

.节约能源：运转费用低，与油压机相比，其电力消耗仅占1／3。

.高功能：该机拥有强大的人工智能。

.高信赖性：其控制装置具有很高的可信度，机械构造具有高刚性的特点。

.无污染：无噪音，不使用机油。

2．使用AC伺服马达（数字控制）AC 伺服马达能够精确设定ROBOSHOT 的各轴的速度和位置。

速度控制的最小单位为0.1mm/s，位置控制的最小单位0.01mm。

[用AC伺服马达的控制轴总共有4根轴]：1. 射出轴2. 螺杆回转轴3. 锁模轴4. 顶出轴[使用齿轮马达的控制轴总共有2根轴]：1. 射出座（喷嘴接触）2.模具厚度的调整[成型塑料]塑料可分为热塑性树脂和热固性树脂。

同时，热塑性树脂又可分为结晶性树脂和非结晶性树脂。

使用塑料原料时一定要很好了解树脂生厂家的树脂特性。

1．热塑性树脂：加热以后软化流动，将其冷却后又固化，再次加热又熔化为原来的状态，好象蜡一样，温度一高就熔化，冷却后又恢复还原成原有的状态。

2．热固性树脂：加热以后软化流动，在一定的温度下固化。

它跟鸡蛋一样，在一定的温度下硬化，而再次加热后却不会再软化熔融。

该树脂在加工成制品后失去了成型性，因而不能再生。

[塑料原料的主要用途和种类]1．精密成型品：照相机镜头，精密接插件，CD，精密齿轮，其他。

2．一般成型品：接插件，电子零部件，照相机外壳，家用电器部件及其它。

3．杂物成型品：废纸篓，塑料杯等日常用品，塑料模特儿，其他。

1．聚苯乙烯（PS）：非常通用的透明树脂。

用于盒式日常用品。

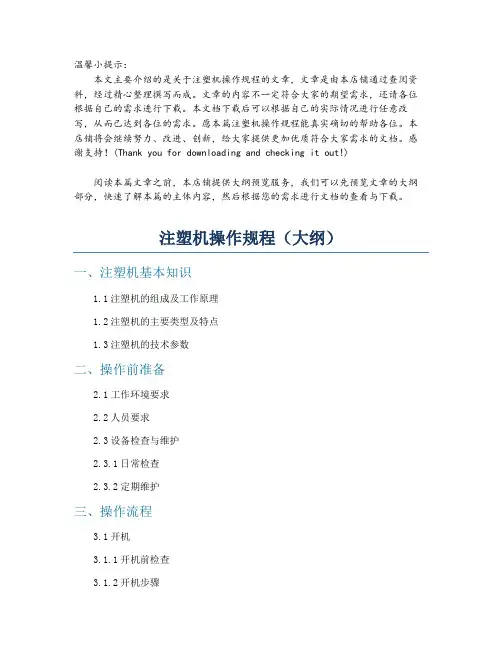

温馨小提示：本文主要介绍的是关于注塑机操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇注塑机操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

注塑机操作规程（大纲）一、注塑机基本知识1.1注塑机的组成及工作原理1.2注塑机的主要类型及特点1.3注塑机的技术参数二、操作前准备2.1工作环境要求2.2人员要求2.3设备检查与维护2.3.1日常检查2.3.2定期维护三、操作流程3.1开机3.1.1开机前检查3.1.2开机步骤3.2关机3.2.1关机前准备3.2.2关机步骤3.3生产过程操作3.3.1原料准备3.3.2模具安装3.3.3注塑参数设置3.3.4生产过程监控3.3.5产品质量检验四、安全操作注意事项4.1电气安全4.2机械安全4.3环境安全4.4应急处理五、设备维护与故障排除5.1设备日常保养5.1.1保养内容5.1.2保养周期5.2常见故障分析与排除5.2.1故障分类5.2.2故障排除方法六、附录6.1注塑机操作规程6.2注塑机维护保养记录表6.3常见故障排除手册一、注塑机基本知识1.1注塑机的组成及工作原理注塑机主要由注射装置、模具、控制系统、动力系统、冷却系统和辅助设备等部分组成。

其中，注射装置负责将熔融的塑料注射到模具中，模具则是形成塑件的模具，控制系统负责控制整个注塑过程，动力系统提供注塑所需的动力，冷却系统则负责冷却模具以固化塑件，辅助设备包括料斗、干燥机、输送带等，用于辅助注塑过程。

目录一、目的 (1)二、适用范围 (1)三、注塑机操作中存在安全隐患之处 (1)四、图例指导说明（卧式佳明注塑机，其它注塑机也可作为参考） (1)五、作业程序 (8)六、安全注意事项 (10)七、附录 (11)一、目的为了规范开机作业程序，避免机器对人身体及模具安全造成的伤害，确保产品品质，交期和减少不必要的经济损失，特做以下作业指导规定。

二、适用范围适用于所有注塑机操作员；注塑机操作者必须熟悉，了解机台操作面板上各个开关按钮的功能作用，并严格按操作规程和注意事项进行操作。

三、注塑机操作中存在安全隐患之处3.1. 机械传动部位引起压伤。

3.2. 电路部位引起的击伤。

3.3. 熔胶炮筒部位引起的烫伤。

3.4. 上、下模时引起的碰/砸伤。

四、图例指导说明（卧式佳明注塑机，其它注塑机也可作为参考）图1（控制面板）4.1、（功能按键区）4.1.1. 功能按键区是控制显示器画面，共有2组主页面，第1组主页面共有10项功能页，第2组主页面共有8项功能页。

见图：图2（第1组10项功能页）图3（第2组8项功能页）图2为主要参数控制页面；图3为监控及辅助功能页面。

4.2、（光标方向/输入/删除）操作键；方向键是移动游标的位置，输入键（Enter）可以储存设定的参数，删除键（Can）可以将设定值消除为“0”以便更改设定值4.3、数字键;有0~9和小数点12个键组成，结合显示器画面设定注塑机生产制品工艺的参数。

4.4、（手动/半自动/电眼自动/时间自动）操作键；4.4.1. （手动操作键）4.4.1.1. 工作特点：手指按动某一按钮，其相应控制的某一零部件开始运动，直至完成动作停止，不再按动此按钮，也就不再有重复动作；4.4.1.2. 应用原则：在模具装好后试生产时应用，检查模具装配质量及模具锁紧力的大小调试。

对某些制品生产时的特殊情况，也可用手动操作。

4.4.2.1. 工作特点：关闭安全门后，注塑制品的各个生产动作时间继电器和限位开关连通控制，按事先调好的动作顺序进行至制品成型，打开安全门，取出制件为止；机器自动完成一个工作周期，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产。

注塑机操作说明开当挑选开时，在运行时运行位子不在禁地范围内时，会发布警报。

(主动运行时定然要开2.操纵阐明2.1 开机启用过程流程1、检验气源是否接上；2、检验IMM联机是否接上；3、检验紧迫停顿是否正常；4、将总电源开关转向ON；5、将克制面板克制电源开关转向ON；6、再按下电源开关，体系电源自保ON；7、等后操纵画面显现为体系正常后进去归原点画页：8、依划面显现指示，按 Home 键，体系开端归原点；9、若有异样产生（会冲撞机构），可按停顿键马上停顿动作后，需关电源并从头启用电源；10、归原点实现，表示体系曾经正常，画面主动切至手动操。

2.2 关机过程流程1、机器已停顿各项操纵后；2、将克制面板克制电源开关转向OFF；3、将总电源开关转向OFF；4、开启机器电源与倒闭机器电源间隔不可过短，起码要一分钟以上光阴，不然会减短克制体系寿命。

2.3 IMM信号料理阐明1、平安门信号：当IMM信号OFF则机器马上停顿动作。

2、紧迫停顿信号：当紧迫停顿信号OFF则机器马上停顿动作。

3、全主动信号：机器主动运转需配和IMM主动信号ON，若IMM主动信号由ON→OFF则机器运转动作实现后马上退出。

机器手动操纵须即将IMM主动信号OFF不然机器无法手动操纵。

2.4归原点动作阐明在此画面能够调剂归原点时速度，侧姿形势，前后循序。

正臂上下归完原点后侧姿实行侧姿还是回正由此挑选。

键把归原点速度按不同比例减低键把归原点速度按不同比例提高。

挑选归原点个轴前后循序。

正常理况下先MZ,SZ再Mx,Sx,末尾Y轴。

归原点循序改动定然要留神各轴平安。

发觉归原点假使与模具等有介入，进动手动画页，操纵到平安位子后再归原点。

开机后警报或告诫料理实现，按此键。

机器正常，按此键归原点。

体系归原点中。

归完原点后切至手动画页。

2.5手动操纵阐明2.5.1画面按键引荐画页切换到顶页画页切换到上一页画页切换到下一页画页切换到末页挑选O点输出ON挑选O点输出OFF各轴寸动操纵。

注塑机安全篇（一）在正常生产操作之前必须做好下列工作1.检查安全门与主机连锁是否有效（安全门打开时应不能合模）；2.检查安全销与主机连锁是否有效（安全门打开时安全销应锁住）；3.检查所有急停开关与主机连锁是否有效（按下急停开关后，主机应停机）；4.检查高压油管及其接头连接是否可靠；（二）在正常生产过程中必须注意下列事项1.不容许在无人监护的情况下进入注塑机；2.进入注塑机时必须停机（并拔下控制电源钥匙）；3.不能随意触摸加热筒；4.在储料或注射过程中，喷嘴、交口前不容许驻留；5.在机械手正下方不容许站人；6.在换模过程中应注意安全，模具下方、换模台导轨上不能站人；7.设备在运转过程中，不容许碰其运动部位，如项板、模厚调整装置等。
