ARCgiss水文提取2

利用ArcGIS水文分析工具提取河网水系的方法DEM包含有多种信息，ArcToolBox提供了利用DEM提取河网的方法，但是操作比较烦琐（帮助可参看Hydrologic analysis sample applications），今天结合我自己的使用将心得写出来与大家分享。

提取河网首先要有栅格DEM，可以利用等高线数据转换获得。

在此基础上，要经过洼地填平、水流方向计算、水流积聚计算和河网矢量转化这几个大步骤。

1．洼地填平DEM洼地（水流积聚地）有真是洼地和数据精度不够高所造成的洼地。

洼地填平的主要作用是避免DEM的精度不够高所产生的（假的）水流积聚地。

洼地填平使用ArctoolBox->Spatial Analysis Tools->Hydrology -> Fill工具。

2．水流方向计算水流方向计算就可以使用上一步所生成的DEM为源数据了（如果使用未经洼地填平处理的数据，可能会造成精度下降）。

这里主要使用ArctoolBox->Spatial Analysis Tools->Flow Direction 工具。

输入的DEM 采用第一步的Fill1_exam13．水流积聚计算这里主要使用ArctoolBox->Spatial Analysis Tools->Flow Accumulation 工具流向。

栅格数据就是第二步所获得的数据（FlowDir_fill1）。

可以看到，生成的水流积聚栅格已经可以看到所产生的河网了。

现在所需要做的就是把这些河网栅格提取出来。

可以把产生的河网的支流的象素值作为阀值来提取河网栅格。

4．提取河网栅格使用spatial analyst中的栅格计算器，将所有大于河网栅格阀值的象素全部提取出来。

至于这个阀值是多少因具体情况而定。

通常是要大于积聚计算后得到栅格的最低河流象素值。

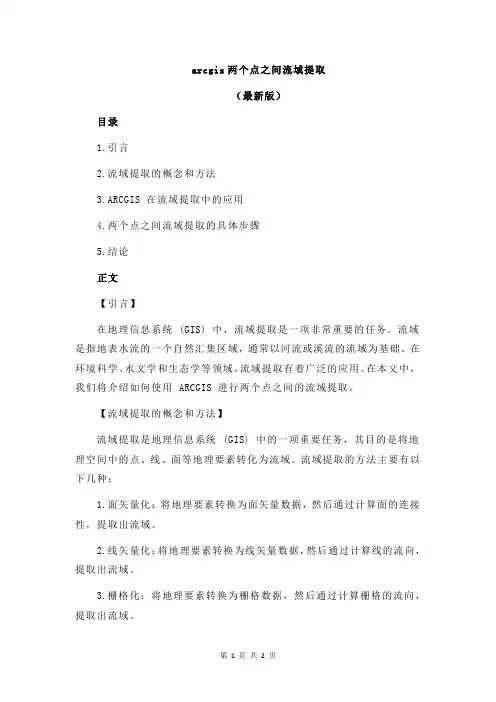

arcgis两个点之间流域提取（最新版）目录1.引言2.流域提取的概念和方法3.ARCGIS 在流域提取中的应用4.两个点之间流域提取的具体步骤5.结论正文【引言】在地理信息系统 (GIS) 中，流域提取是一项非常重要的任务。

流域是指地表水流的一个自然汇集区域，通常以河流或溪流的流域为基础。

在环境科学、水文学和生态学等领域，流域提取有着广泛的应用。

在本文中，我们将介绍如何使用 ARCGIS 进行两个点之间的流域提取。

【流域提取的概念和方法】流域提取是地理信息系统 (GIS) 中的一项重要任务，其目的是将地理空间中的点、线、面等地理要素转化为流域。

流域提取的方法主要有以下几种：1.面矢量化：将地理要素转换为面矢量数据，然后通过计算面的连接性，提取出流域。

2.线矢量化：将地理要素转换为线矢量数据，然后通过计算线的流向，提取出流域。

3.栅格化：将地理要素转换为栅格数据，然后通过计算栅格的流向，提取出流域。

【ARCGIS 在流域提取中的应用】ARCGIS 是 Esri 公司开发的一款地理信息系统软件，具有强大的空间分析和数据处理能力。

在流域提取中，ARCGIS 提供了一系列的工具和函数，如"Fill"、"Stream Order"、"Flow Direction"等，可以方便地进行流域提取。

【两个点之间流域提取的具体步骤】以下是使用 ARCGIS 进行两个点之间流域提取的具体步骤：1.准备数据：首先需要获取需要提取流域的地区地图数据，可以是矢量数据，也可以是栅格数据。

2.填充：使用"Fill"工具对地图数据进行填充，生成连续的区域。

3.计算流向：使用"Stream Order"工具计算流向，将填充后的区域转换为河流或溪流的流域。

4.提取流域：使用"Flow Direction"工具提取流域，将流向相同的区域合并为一个流域。

如何使用ArcGIS进行水文分析对于做水利的朋友来说有时候需要进行水文的分析，今天给大家分享一下如何通过ArcGIS进行水文分析，材料可以通过水经注万能地图下载器进行下载。

工具/原料水经注万能地图下载器 ArcGIS方法/步骤1.打开水经注万能地图下载器，框选上需要进行水文分析的地方并下载（图1）。

图12.下载完成后会自动导出成tif格式的高程DEM数据，将其加载到ArcGIS内（图2）。

【说明】：此处下载生成的tif格式的图片即为大家常说的DEM数据，直接加载到ArcGIS内即可使用。

图23.点击“自定义”→“扩展模块”（图3），在弹出的对话框中将“空间分析”（Spatial Analyst）工具勾选上（图4）。

图3图44.在ArcToolbox中点击“Spatial Analyst工具”→“水文分析”→“填洼”（图5），在弹出的“填洼”对话框中按图6进行设置。

其中Z限制——填充阈值，当设置一个值后，在洼地填充过程中，那些洼地深度大于阈值的地方将作为真实地形保留，不予填充；系统默认情况是不设阈值，也就是所有的洼地区域都将被填平。

【特别说明】：为了保证最终分析成功，在最终的结果之前，所有输出的数据都默认保存名称和路径，这就需要我们记清楚哪个名称是对应的哪个成果，后面会有用。

图5图65.填洼完成后得到名称为“Fill_tif3”的填洼成果，在ArcToolbox工具中点击“Spatial Analyst工具”→“水文分析”→“流向”（图7），在弹出的“流向”对话框中进行如图8所示的设置，将上一步得到的“Fill_tif3”填洼数据作为表面栅格数据输入。

图7图86.完成后得到名称为“FlowDir_Fill2”的流向成果，在ArcToolbox工具中点击“Spatial Analyst工具”→“水文分析”→“流量”（图9），在弹出的“流量”对话框中进行如图10的设置，将“FlowDir_Fill2”作为流向栅格数据进行输入。

流量积蓄结果6. 提取河流网络在Arctoolbox内，点击"Spatial Analyst 工具\地图代数\栅格计算器"，如下图所示。

调用栅格计算器工具在显示的栅格计算器对话框内，地图代数表达式中输入公式：Con("FlowAcc_Flow2">800,1)，FlowAcc_Flow2是上一步得到的结果名字，如下图所示。

栅格计算器设置点击确定之后可以看到提取的河流网络，通过此操作将流水累积量栅格FlowAcc_Flow2中栅格单元值（流水累积量）大于800的栅格赋值为1，从而得到河流网络栅格rastercalc1，如下图所示。

河流网络结果7. 矢量化河流网络在ArcToolbox中，点击"Spatial Analyst工具\水文分析\栅格河网矢量化"，如下图所示。

120集ArcGIS视频教程在线观看地址：https:///video/courseview/1b6aa2116c175f0e7cd137e2https:///video/courseview/f7f5c081e53a580216fcfeed调用栅格河网矢量化工具在显示的栅格河网矢量化对话框内，"输入河流栅格数据"一栏输入上一步得到的结果，"输入流向栅格数据"一栏输入流向分析得到的结果，设置好"输出折线要素"，如下图所示。

栅格河网矢量化设置点击确定之后可以得到矢量化后的河流数据，如下图所示。

矢量化河流网络8. 平滑河流网络在矢量化后的河流网络图层上点击右键，选择"编辑要素\开始编辑"，进入编辑状态，如下图所示。

120集ArcGIS视频教程在线观看地址：https:///video/courseview/1b6aa2116c175f0e7cd137e2https:///video/courseview/f7f5c081e53a580216fcfeed开始编辑在矢量化后的河流网络图层上点击右键，选择"打开属性表"，打开属性表，如下图所示。

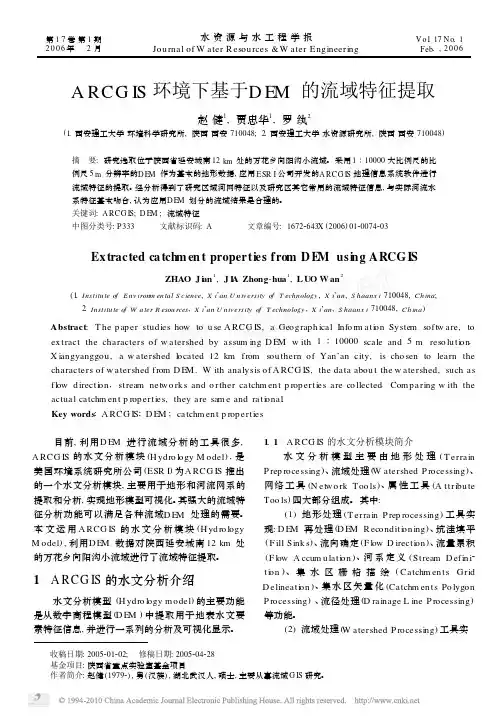

目前, 利用D EM 进行流域分析的工具很多, A RCG IS 的水文分析模块 (H yd ro logy M odel) , 是 美国环境系统研究所公司 (ESR I) 为A RCG IS 推出 的一个水文分析模块, 主要用于地形和河流网系的 提取和分析, 实现地形模型可视化。其强大的流域特 征分析功能可以满足各种流域D EM 处理的需要。 本 文 运 用 A RCG IS 的 水 文 分 析 模 块 (H yd ro logy M odel) , 利用D EM 数据对陕西延安城南 12 km 处 的万花乡向阳沟小流域进行了流域特征提取。
此功能的原理是假想在集水区的每一网格上降下一单位的水量而后按网格的流向来向下移动arcgis环境下基于dem的流域特征提取其移动经过的网格则使其累积流量值提升一个单因此每一网格皆可计算出其所累积的上游流量由于投入每一网格的水量皆为一单位故流量累积值亦代表各网格的上游集流网格数量将之乘上网格面积便可得到每一网点的上游集水面积
( 2) 生成水流方向栅格。 对D EM 进行流向分 析。 应用水文分析库 (H yd ro logy ) 下的流向确定 (F low D irect ion ) 命 令, 生 成 8 方 向 水 流 流 向。 A rcG IS的流向分析是比较网点与周边八个网点间 的高程大小与落差, 将高程下降最大的方向视为该 网点的流向, 因此产生的流向网格图层为八方位之 分析结果。
(3) 网络工具 (N etw o rk Too ls) 实现: 水文网络 生成 (H yd ro N etw o rk Genera t ion)、节点生成 (N ode L ink Schem a Genera t ion )、存储流向 (Sto re F low D irect ion)、设置流向 (Set F low D irect ion) 等功能。

Arc Hydro Tools 是一款专门用于水文分析的扩展工具，可以用于提取流域和水系等信息。

以下是使用Arc Hydro Tools 提取流域的步骤：
1.打开ArcGIS 软件，加载需要提取流域的栅格或矢量数据层。

2.在工具箱中打开Arc Hydro Tools 扩展模块，选择“提取流域”工具。

3.在“提取流域”工具中，选择输入栅格或矢量数据层，设置流域出口点的位置和方向等参数。

4.点击“确定”按钮，开始提取流域。

5.ArcGIS 将根据设置的参数自动提取流域，并将结果输出到新的图层中。

6.可以使用其他工具对提取的流域进行编辑、分析和可视化等操作。

需要注意的是，提取流域需要一定的水文分析知识，以确保参数设置的正确性。

同时，Arc Hydro Tools 的使用也需要一定的专业背景和技术能力。

如果您不是很熟悉该工具，可以参考相关教程或咨询专业人士进行学习和操作。

以鸭绿江流域为例：
DEM文件名为YLJdem.img，
研究区域矢量边界为ylj_Output_.evf（统一处理得到）
注意：以下操作过程中，背景文件为可选，当原始DEM影像存在异常值时，需将背景值进行掩模处理（建议每个过程均掩模），裁剪时所有边界文件，请采用研究区域evf文件。

1.洼地填充
输入数据：原始DEM(YLJdem.img)
输出文件：洼地填充后文件（wadi.tif）
2.汇流方向计算
输入数据：填洼后（wadi.tif）
输出数据：流向(liuxiang.tif)
3.流水累计量计算（该模块存在小bug没解决，请在执行该步骤时，重启系统）
输入数据：流向(liuliang.tif)
输出数据：汇流累积(leiji.tif)
4.水系提取
输入数据：汇流累积量数据（leijiliang.tif）
输入阈值：2000（自定义）
输出文件: 水系(shuixi.shp)
二值化水系文件(shuixi.tif,后续用到)
5.河网连线(主要用于子流域分割中查找出水口)
输入数据：河网二值化数据(shuixi.tif)
输入数据：水流方向（liuxiang.tif）
输出数据：河网连线(streamlink.tif)
6.子流域提取
输入数据：流向（liuxiang.tif）
输入数据：河网连线(streamlink.tif)。

arcgis两个点之间流域提取摘要：1.引言2.提取流域的方法3.使用ArcGIS 进行两点之间流域提取的具体步骤4.总结正文：【引言】在地理信息系统（GIS）中，流域提取是一项重要的水文分析任务。

流域是指地表水在一个特定区域内流动到某一点所需的空间。

在地理信息科学和水文学领域，流域分析具有广泛的应用，例如水资源管理、水土保持、防洪和生态保护等。

本篇文章将介绍如何使用ArcGIS 进行两点之间流域提取。

【提取流域的方法】流域提取的方法主要有以下几种：1.流向分析法：根据地表水流的方向来确定流域边界。

该方法适用于地表水流较为明显的区域。

2.流累积法：根据流域内水流的累积量来确定流域边界。

该方法适用于地表水流较为分散的区域。

3.河网法：通过构建河网模型，根据河流汇流规律来确定流域边界。

该方法适用于河流发育较为完善的区域。

【使用ArcGIS 进行两点之间流域提取的具体步骤】下面将介绍如何使用ArcGIS 进行两点之间流域提取的具体步骤：1.准备数据：首先需要一幅包含流域内全部区域的数字高程模型（DEM）数据，这可以从遥感影像、地形图或其他数据源中获取。

2.填充DEM：使用ArcGIS 中的"Fill"工具（路径：ArcToolbox > Spatial Analyst Tools > Hydrology > Fill），填充DEM 中的洼地，以便生成连续的水流路径。

3.计算流向：使用ArcGIS 中的"Flow Direction"工具（路径：ArcToolbox > Spatial Analyst Tools > Hydrology > Flow Direction），根据填充后的DEM 计算每个像元的水流方向。

4.计算流累积：使用ArcGIS 中的"Flow Accumulation"工具（路径：ArcToolbox > Spatial Analyst Tools > Hydrology > Flow Accumulation），根据流向计算每个像元的流累积量。

网址:2、拼接DEM图形喇ArcTocIbox完成图：（保存为XXfill）4、流向计算依次选中□唏Spatial Analyst Tools 完成图：（保存为XXdir）5、汇流累积量计算依次选中3 Q Spatial Analy&tTools依次选中I-）尊Ddta Management Tools 完成图：（保存为XXdem）3、填洼吕野Spatial Analyst 1 ools 依次选中完成图：（保存为XXacc）6、插入控制点Exce I准备（经纬度以小数形式表示）点击Add Data右击选中 Display XY DataJ 三 LasersB H R\KUhlMlNG\KM,xkH 0选中 Data — Export Data完成图：（保存为Export_Output ）7、 设置提取精度完成图： （保存为XXras ）8、 提取流域依次选中□唏 Spatial Analyst Tools 完成图： （保存为XXwat ）9、制作流域掩膜 依次选中 3 Spatial Analy&tTools完成图： （保存为XXmask ）10、 河网矢量化依次选中 E 7 勒匚onversiori Tocls完成图： （保存为XXline ）11、 添加流域边界线0 ■ 3D Analyst Took右击SI Sheetl^依次选中E © Spatial Analyst Took 依次选中完成图：（保存为XXok）12、出图图中只保留Export_Output、XXok和XXIine点击Layout View点击Insert根据需要依次插入Lege nd （图例）、North Arrow （指北针）、Scale Bar （比例尺）等点击File点击Export map ，输出为自己需要的文件格式。

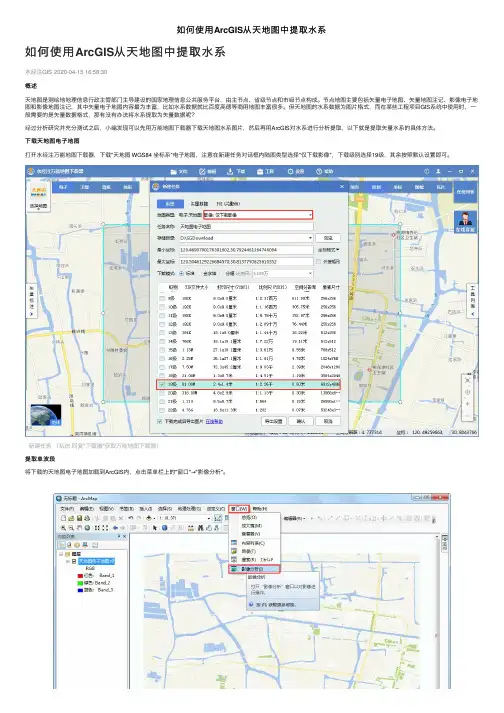

如何使⽤ArcGIS 从天地图中提取⽔系如何使⽤ArcGIS 从天地图中提取⽔系⽔经注GIS 2020-04-15 16:58:30概述天地图是测绘地地理信息⾏政主管部门主导建设的国家地理信息公共服务平台，由主节点、省级节点和市级节点构成。

节点地图主要包括⽮量电⼦地图、⽮量地图注记、影像电⼦地图和影像地图注记，其中⽮量电⼦地图内容最为丰富，⽐如⽔系数据就⽐百度⾼德等商⽤地图丰富很多。

但天地图的⽔系数据为图⽚格式，⽽在某些⼯程项⽬GIS 系统中使⽤时，⼀般需要的是⽮量数据格式，那有没有办法将⽔系提取为⽮量数据呢？经过分析研究并充分测试之后，⼩编发现可以先⽤万能地图下载器下载天地图⽔系图⽚，然后再⽤ArcGIS 对⽔系进⾏分析提取，以下就是提取⽮量⽔系的具体⽅法。

下载天地图电⼦地图打开⽔经注万能地图下载器，下载"天地图 WGS84 坐标系"电⼦地图，注意在新建任务对话框内陆图类型选择"仅下载影像"，下载级别选择19级，其余按照默认设置即可。

提取单波段将下载的天地图电⼦地图加载到ArcGIS 内，点击菜单栏上的"窗⼝"→"影像分析"。

新建任务 （私信 回复"下载器"获取万能地图下载器）在显⽰的"影像分析"对话框内选择上需要提取单波段的图⽚，点击"添加函数"。

在"函数模板编辑器"对话框内，在需要处理的图⽚上点击右键→"插⼊"，选择"波段提取函数"。

点击影像分析添加函数在"栅格函数属性"对话框内，"波段"选择2，"组合"选择2。

点击两次"确定"后可以看到处理后的效果图。

选择波段提取函数设置栅格函数属性影像重分类在ArcToolbox 内点击Spatial Analyst ⼯具点击"重分类"→"重分类"。

（整理）基于DEM的ArcGIS⽔⽂分析—河⽹和流域的提取基于DEM的ArcGIS⽔⽂分析—河⽹和流域的提取⼀、实验背景⽔⽂分析是DEM 数据应⽤的⼀个重要⽅⾯。

⽽利⽤DEM⽣成的集⽔流域和⽔流⽹络，成为⼤多数地表⽔⽂分析模型的主要输⼊数据。

表⾯⽔⽂分析模型研究与地表⽔流有关的各种⾃然现象例如洪⽔⽔位及泛滥情况，划定受污染源影响的地区，预测当某⼀地区的地貌改变时对整个地区将造成的影响等。

⼆、实验⽬的通过本实验，使读者理解基于DEM数据进⾏⽔⽂分析的基本原理，掌握利⽤ArcGIS提供的⽔⽂分析⼯具进⾏⽔⽂分析的基本⽅法和步骤，并利⽤DEM数据提取出河⽹及流域。

三、实验数据某地区栅格数据DEM，数据来源于随书光盘（…\Chp9\Ex2）。

四、实验要求根据DEM利⽤⽔⽂分析⼯具提取地表⽔流径流模型的⽔流⽅向、汇流累积量、⽔流长度、河流⽹络（包括河流⽹络的分级等）以及对研究区的流域进⾏分割等。

五、实验流程图六、实验内容及步骤1．⽆洼地DEM⽣成DEM 是⽐较光滑的地形表⾯模型，但由于DEM 误差以及⼀些真实地形或特殊地形的影响，使得DEM 表⾯存在⼀些凹陷的区域。

在进⾏⽔流⽅向计算时，由于这些区域的存在，往往得到不合理的甚⾄错误的⽔流⽅向。

因此，在进⾏⽔流⽅向的计算之前，应该⾸先对原始DEM 数据进⾏洼地填充，得到⽆洼地的DEM。

洼地填充的基本过程是先利⽤⽔流⽅向数据计算出DEM 数据中的洼地区域，并计算洼地深度，然后，依据这些洼地深度设定填充阈值进⾏洼地填充。

1．1 ⽔流⽅向的提取⽔流的流向是通过计算中⼼格⽹与邻域格⽹的最⼤距离权落差来确定。

对于每⼀格⽹的⽔流⽅向指⽔流离开此⽹格的指向。

在ARCGIS 中，通过对中⼼栅格的1、2、4、8、16、32、64、128 等8个邻域栅格编码，中⼼栅格的⽔流⽅向便可有其中的某⼀值来确定。

例如，若中⼼栅格的⽔流流向左边，则⽔流⽅向赋值16。

流向的⽣成是个⾃动的过程，可能要等⼀段⾃时间，运算的时间跟电脑性能和DEM图的精度与⼤⼩有关.。

在ArcGIS中，生成集水流域的操作如下：
在ArcGIS中的操作
(1) 在ArcMap里加载水流方向数据fdirfill和流域出 水口点数据streamlink； (2) 在ArcToobox 中选择
【Spatial Analyst工具】|【水文分析】|【分水岭】工具；
(3) 设置相关参数：【输入流向栅格数据】为 fdirfill;【输入栅格数据或要素倾泻点数据】为 streamlink; 【输出栅格】为watershed; (4) 单击【确定】，完成操作。
出水点
如果没有出水点的栅格或矢量数据，可利用 已生成的stream link数据作为汇水区或出水 点。因为stream link数据中隐含着每一条河 网弧段的连接信息（包括弧段的起点和终点 等)，而弧段的终点可以看作是该汇水区域的 出水口所在位置。
图 8.31
集水流域的生成
集水流域生成的思想如下：先确定出水点， 即该集水区的最低点，然后结合水流方向， 分析搜索出该出水点上游所有流过该出水口 的栅格，一直搜索到流域的边界，即分水岭 的位置为止。
实验5 水系的提取
提取地表水流网络是DEM水文分析的主要 内容之一。目前河网提取方法主要采用地表 径流漫流模型：首先，在无洼地DEM上利 用最大坡降法得到每一个栅格的水流方向； 然后，依据自然水流由高处往低处的自然规 律，计算出每一个栅格在水流方向上累积的 栅格数，即汇流累积量。
实验5 水系的提取
Strahler分级
如图8.26所示，Strahler分级是将所有河网弧 段中没有支流河网弧段定为第1 级，两个1级 河网弧段汇流成的河网弧段为第2级，如此下 去分别为第3级，第4 级，……，一直到河网 出水口。在这种分级中，当且仅当同级别的两 条河网弧段汇流成一条河网弧段时，该弧段级 别才会增加，对于那些低级弧段汇入高级弧段 的情况，高级弧段的级别不会改变；

Arcgis⽔系流域提取步骤⽤等⾼线⽣成DEM⽔⽂分析Hydroloy③①④⑤②⑦⑥1导⼊原始的DEM2 flowdirection 计算流向3 sink 提取洼地4分析填充洼地的域值①计算洼地贡献区双击watershed ，将2的结果填⼊input flow direction raster 中，将3的结果装⼊input raster or feature pour point 中，output raster 中写watersink(写个好记的名字)。

OK 。

②计算各洼地的贡献区最低⾼程选acrtool box\spatial analyst tools \zonal\zonal statistic ，填写如右图③计算各洼地出⽔⼝的⾼程选acrtool box\spatial analyst tools \zonal\zonal fill ，填写如右图④计算洼地的深度洼地深度就是填流的域值，计算的⽅法就是⽤③减④这种⾼难的⼯作还是让软件⾃已做吧。

使⽤spatial analyst ⼯具栏忘了在那找吗？在file 、window 附近的空⽩的地⽅右键。

在出现的对话框⾥填上图上的东东，点Evaluate 。

5 fill填洼啦！DEM6 计算新⽣成dem图的flowdirection, sink。

如果此时没有sink了，做步骤7吧。

如果还有sink，太不幸了，重复步骤2～5吧。

7 Basin 流域盆地8 Watershed集⽔流域①flow accumulation看看，很像是河流吧，嘿嘿。

要是得到了漆⿊的图，别害怕，去⽂件管理窗⼝看看。

②河⽹③streamlink④watershed 集⽔流域的⽣成使⽤watershed ，装上流向和出⽔点的⽂件，OKArcgis 做泰森多边形Arcgis⾥可以⽣成两种泰森多边形,⼀种是⽮量模式,⽤ARCTOOLS下的COVERAGE TOOLS下的PROXIMITY下的THIESSEN命令即可,但要求必须是COVERAGE格式.还有⼀种是⽣成栅格数据的泰森多边形.可以⽤空间分析模块下的DISTANCE下的ALLOCATION即可。

1、下载DEM数据
网址：
2、拼接DEM图形
打开
依次选中
完成图：（保存为XXdem）
3、填洼
依次选中
完成图：（保存为XXfill）
4、流向计算依次选中
完成图：（保存为XXdir）
5、汇流累积量计算依次选中
完成图：（保存为XXacc）
6、插入控制点
Excel准备（经纬度以小数形式表示）
点击Add Data
右击
选中Display XY Data
右击
选中Data—Export Data
完成图：（保存为Export_Output）
7、设置提取精度
依次选中
完成图：（保存为XXras）
8、提取流域
依次选中
完成图：（保存为XXwat）
9、制作流域掩膜依次选中
完成图：（保存为XXmask）
10、河网矢量化依次选中
完成图：（保存为XXline）
11、添加流域边界线依次选中
完成图：（保存为XXok）
12、出图
图中只保留Export_Output、XXok和XXline
点击Layout View
点击Insert
根据需要依次插入Legend（图例）、North Arrow（指北针）、Scale Bar（比例尺）等点击File
点击Export map，输出为自己需要的文件格式。

Arcgis提取水系的步骤：
0、DEM切割
如果DEM太大，可以先进行切割A加载DEM图像，ArcToolbox中
在弹出窗口中填写：
1、DEM注地填洼
在Fill中填洼
2、水流方向提取
3、汇流累计计算
4、河网生成
调出Spatial Analyst工具栏，选择raster calculator,弹出
填写计算公式，然后evaluation。

注意：800不是固定值，根据里面的High值来填写
5、添加控制点，提取子流域
在catalog中新建图层：create new shapefill，命名为zhandian，然后在arcmap中加载该图层，选取站点加载控制点
6、根据子流域切出水系
栅格水系转化为矢量水系：
Txt文件转化为栅格数据在arcgis中打开：
栅格数据重采样：
1km数据重采样成2km数据：
将0.0083×2=0.0166（1km变为2km）。

用ArcGis进行地形因子提取和水文分析的方法(2010-07-24 14:40:16)转载▼分类：ARCGIS标签：gis教育这里介绍的是用dem数据，利用ArcGis进行地形因子提取和水纹分析的方法。

首先，地形因子提取：提取等高线：Spatial Analysis → surface analysis → contour（这是ArcGis的Spatial Analysis工具，在做分析之前要将菜单栏中Tool菜单下的extension中的Spatial Analysis选项勾上，否则不能进行空间分析。

）提取坡度：Spatial Analysis → surface analysis → slope 重分类：Spatial Analysis → Reclassify 增加山体阴影：spati al analysis → surface analysis → hillshd…… 掩膜：spatial analysis → raster calculator（对话框中输入back = [dem] >= 0）山顶点的提取：这个过程比较复杂，最后我会附上一个地址，那篇文章里有例子以及具体的介绍。

三维：三维效果图的建立：3D analysis → create/modify tin/Create Tin from features 提取断面、三维可视化等操作需要一些图例，这个在文章中也有，图很漂亮哦~ 水文分析：这个主要用到ArcToolBox中的工具了。

水流方向提取：ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Direction 洼地提取：ArcToolBox → Spatial Analysis Tools → Hydrology → Sink 洼地贡献区域计算：ArcToolBox → Spatial Analysis Tools → Hydrology → Watershed 每个洼地所形成的贡献区域的最低高程：ArcToolBox → Spatial Analysis Tools → Zonal → Zonal Statistics 每个洼地贡献区域出口的最低高程即洼地出水口高程ArcToolBox → Spatial Analysis Tools → Zonal → Zonal Fill 洼地深度：加载Spatial Analyst，Spatial Analyst → Raster Calculator 基于无洼地的水流方向计算ArcToolBox → Spatial Analysis Tools → Hydrology → Fl ow Direction 汇流累积量ArcToolBox → Spatial Analysis Tools → Hydrology → Fill Accumulation 计算水流长度ArcToolBox → Spatial Analysis Tools → Hydrology → Flow Length 还有栅格河网的生成等，上面这些知识针对要实现的功能能够利用到的工具，具体的操作一下子也讲不清，需要自己慢慢琢磨，这里我放篇文章，里面每个步骤都有图例的，只要有一副dem，看着这篇文章就能照着做的，我试过，和教科书一样清楚。

Arcgis⽔⽂分析-Dem提取集⽔区⼀、流向提取Flow Direction输⼊：使⽤dem数据；输出：flowdir_dem⼆、洼地的判定-汇 sink输⼊：flowdir_dem；输出：sink三、分⽔岭-watershed输⼊：1、flowdir_dem；2、sink；3、默认；输出：Watersh_sink四、分区分析-Zonal Statistics输⼊：1、Watersh_sink；2.默认 value；3.ChangShaDEM30.tif⾼程数据；最后⼀个选择最⼩值输出：ronal_min五、计算洼地最⾼的⾼程-区域填充Zonal Fill输⼊：1、1、Watersh_sink；2、flowdir_dem输出：ronal_max六、计算洼地深度-栅格计算器-Map Algebra"ronal_max" - "ronal_min" 最⼤减去最⼩输出结果：sinkdep七、填洼-Fill输⼊：原始dem数据；输出：fill_men⼋、⽆洼地的dem流向分析-Flow Direction输⼊：fill_men输出：demfill_dir九、⽔流长度-Flow Length输⼊：demfill_dir输出：down_len⼗、流量-Flow Accumulation输⼊：demfill_dir输出：flow_acc⼗⼀、流量-栅格计算使⽤flow_acc 进⾏栅格计算，输出streamnet计算公式：Con("flow_acc">1000,1)⼗⼆、栅格⽮量化-Stream to Feature输⼊：1、streamnet；2、demfill_dir输出：StreamT_streamn1⼗三、河流连接-Stream Link输⼊：1、流向栅格 streamnet；2、流量栅格 demfill_dir 输出：streamlink⼗四、⼦流域⽣成-Watershed输⼊：1、demfill_dir；2、streamlink输出：Watershed。
