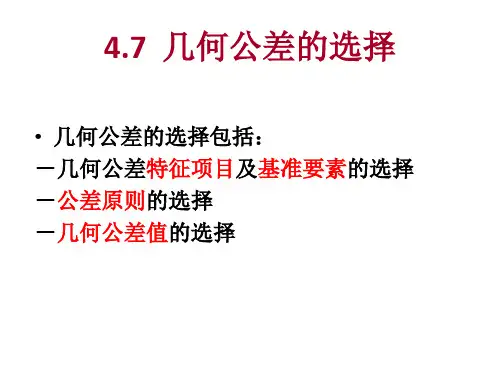

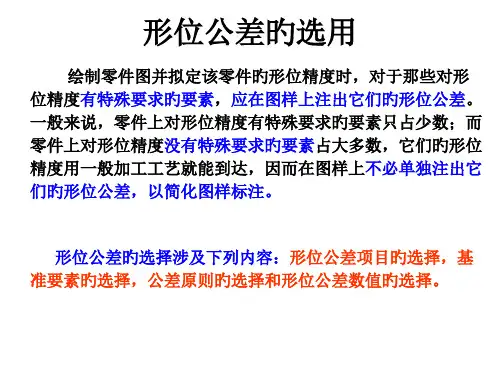

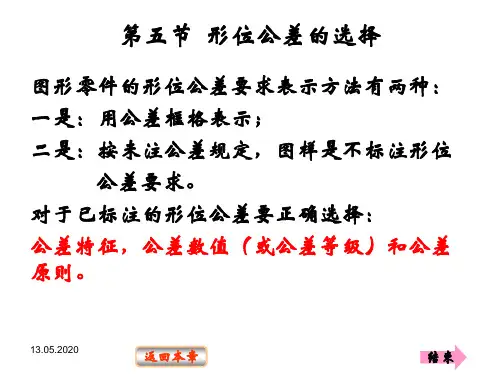

形位公差项目的选取原则
形位公差项目的选取原则包括以下几点：
1.在满足功能要求的前提下，应选用测量简便的项目。

例如，同轴度公差常常用径向圆跳动公差或径向圆跳动公差代替。

但需要注意，径向圆跳动是同轴度误差与圆柱面形状误差的综合，故代替时，给出的跳动公差值应略大于同轴度公差值，否则就会要求过严。

2.公差原则的选择。

独立原则用于尺寸精度与形位精度精度要求相差较大，需分别满足要求，或两者无联系，保证运动精度、密封性，未注公差等场合。

包容要求主要用于需要严格保证配合性质的场合。

最大实体要求用于中心要素，一般用于配件要求为可装配性（无配合性质要求）的场合。

最小实体要求主要用于需要保证零件强度和最小壁厚等场合。

可逆要求与最大（最小）实体要求联用，能充分利用公差带，扩大了被测要素实际尺寸的范围，提高了效益。

在不影响使用性能的前提下可以选用。

3.基准要素的选择。

基准部位应选用零件在机器中定位的结合面作为基准部位，例如箱体的底平面和侧面、盘类零件的轴线、回转零件的支承轴颈或支承孔等。

基准要素应具有足够的大小和刚度,以保证定位稳定可靠。

选用加工比较精确的表面作为基准部位。

尽量使装配、加工和检测基准统一，这样可以消除因基准不统一而产生的误差，也可以简化夹具、量具的设计与制造，测量方便。

4.形位公差值的选择。

总的原则是在满足零件功能的前提下，选取最经济的公差值。

根据零件的功能要求，考虑加工的经济性和零件
的结构、刚性等因素，按表确定要素的公差值。

形位公差值的选择1 ）公差值选择原则总的原则是：在满足零件功能要求的前提下选择最经济的公差值。

①根据零件的功能要求，并考虑加工的经济性和零件的结构等情况，按公差表中数系确定要素的公差值，并应考虑公差值之间的协调关系。

同一要素上给定的形状公差值应小于位置公差值。

如同一平面上，平面度公差值应小于该平面对基准的平行度公差值。

圆柱形零件的形状公差值，一般情况下应小于其尺寸公差。

圆度、圆柱度公差值小于同级的尺寸公差值的1/3 ，因而可按同级选取。

如尺寸公差为IT6 ，则圆度、圆柱度公差通常也选为6 级。

平行度公差值应小于其相应的距离公差值。

②对于下列情况，考虑到加工难易程度和除主要参数外其他参数的影响，在满足零件功能要求的前提下，可适当降低1~2 级。

孔相对于轴; 细长的轴和孔，; 距离较大的轴和孔，; 宽度较大( 一般小于1/2 长度) 的零件表面，线对线和线对面相对于面对面的平行度、垂直度公差。

2 ）位置度公差值应通过计算得出。

例如用螺栓作连接件，被连接零件上的孔均为通孔，其孔径大于螺栓的直径，位置公差可用下式计算：t=Xmin式中：t ——位置度公差;Xmin ——通孔与螺栓间的最小间隙。

如用螺钉连接时，被连接零件中有一个零件上的孔是螺纹，而其余零件上的孔都是通孔，且孔径大于螺钉直径，位置度公差可用下式计算：t=0.5Xmin按上式计算确定的公差, 经化整并按表5-5 选择公差值。

表5-6 位置度谁系( 摘自GB/T1184-1996) ( μm )1 1.2 1.5 2 2.53456 81 ×10n 1.2 ×10n 1.5 ×10n 2 ×10n 2.5 ×10n3 ×10n4 ×10n5 ×10n6 ×10n 8 ×10n注：n 为正整数。

（3 ）未注形位公差值的规定图样上没有具体说明形位公差值的要素，与尺寸公差一样，也有未注形位公差，其形位精度要求由未注形位公差来控制。

形位公差精度等级的选择原则
形位公差精度等级的选择原则如下：
1. 满足零件使用要求：在满足零件使用功能的前提下，尽可能选用较低的公差等级。

2. 考虑加工经济性：在保证零件使用性能的基础上，选择合适的公差等级，以降低加工成本。

3. 综合考虑结构特性：根据零件的结构特点，选择适合的公差等级，以确保零件的装配和运动性能。

4. 考虑测试条件：根据实际生产条件和测试设备，选择合适的公差等级，以满足检测要求。

5. 等级选择：形位公差等级共分为12级，1级为最高，5级和6级次之。

根据零件的功能要求和加工条件，选择合适的公差等级。

具体选择时，可参考以下例子：
- 圆柱形零件：可选圆度、圆柱度、轴心线直线度及素线的直线度等；
- 平面零件：可选平面度；
- 阶梯轴、孔：可选择同轴度等。

总之，形位公差精度等级的选择应根据零件的功能要求、结构特性、加工经济性和测试条件等因素综合考虑。

一般而言，选择7-8级公差范围性价比较为合适。

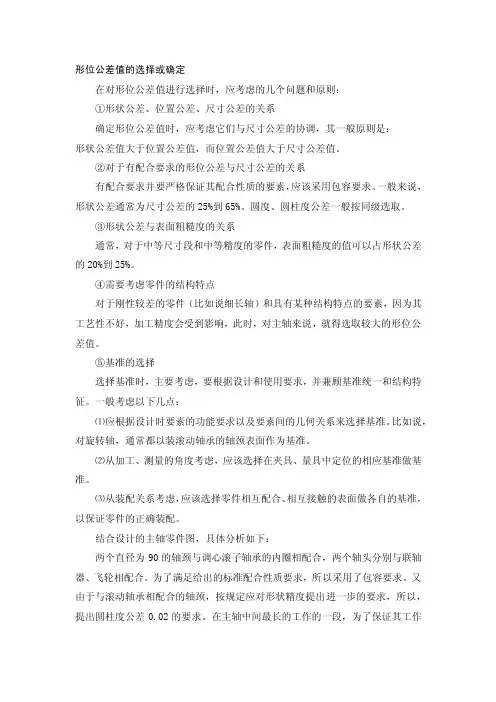

形位公差值的选择或确定在对形位公差值进行选择时，应考虑的几个问题和原则：①形状公差、位置公差、尺寸公差的关系确定形位公差值时，应考虑它们与尺寸公差的协调，其一般原则是：形状公差值大于位置公差值，而位置公差值大于尺寸公差值。

②对于有配合要求的形位公差与尺寸公差的关系有配合要求并要严格保证其配合性质的要素，应该采用包容要求。

一般来说，形状公差通常为尺寸公差的25%到65%。

圆度、圆柱度公差一般按同级选取。

③形状公差与表面粗糙度的关系通常，对于中等尺寸段和中等精度的零件，表面粗糙度的值可以占形状公差的20%到25%。

④需要考虑零件的结构特点对于刚性较差的零件（比如说细长轴）和具有某种结构特点的要素，因为其工艺性不好，加工精度会受到影响，此时，对主轴来说，就得选取较大的形位公差值。

⑤基准的选择选择基准时，主要考虑，要根据设计和使用要求，并兼顾基准统一和结构特征。

一般考虑以下几点：⑴应根据设计时要素的功能要求以及要素间的几何关系来选择基准。

比如说，对旋转轴，通常都以装滚动轴承的轴颈表面作为基准。

⑵从加工、测量的角度考虑，应该选择在夹具、量具中定位的相应基准做基准。

⑶从装配关系考虑，应该选择零件相互配合、相互接触的表面做各自的基准，以保证零件的正确装配。

结合设计的主轴零件图，具体分析如下：两个直径为90的轴颈与调心滚子轴承的内圈相配合，两个轴头分别与联轴器、飞轮相配合。

为了满足给出的标准配合性质要求，所以采用了包容要求。

又由于与滚动轴承相配合的轴颈，按规定应对形状精度提出进一步的要求，所以，提出圆柱度公差0.02的要求。

在主轴中间最长的工作的一段，为了保证其工作的准确性，对该段轴颈相对与两个直径为90的轴颈公共基准轴线给出了径向圆跳动公差0.025毫米。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载形位公差的包容原则地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。

最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。

最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。

可逆要求只用于被测要素，不用于基准要素。

转] 形位公差的包容原则(2010-03-05 10:42:26)HYPERLINK "javascript:;" 转载1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。

公差原则的选用跟行业无关。

独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。

如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。

包容要求主要用于机器零件上的配合性质要求较严格的配合表面。

如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。
