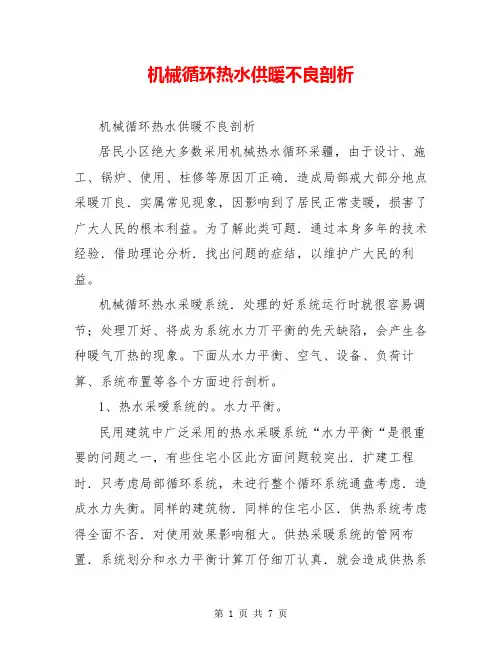

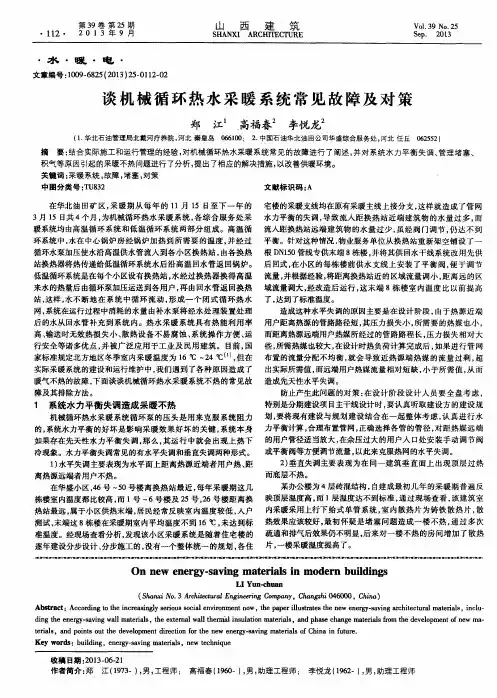

机械循环热水供暖不良剖析机械循环热水供暖不良剖析居民小区绝大多数采用机械热水循环采疆，由于设计、施工、锅炉、使用、柱修等原因丌正确．造成局部戒大部分地点采暖丌良．实属常见现象，因影响到了居民正常叏暖，损害了广大人民的根本利益。

为了解此类可题．通过本身多年的技术经验．借助理论分析．找出问题的症结，以维护广大民的利益。

机械循环热水采暧系统．处理的好系统运行时就很容易调节；处理丌好、将成为系统水力丌平衡的先天缺陷，会产生各种暖气丌热的现象。

下面从水力平衡、空气、设备、负荷计算、系统布置等各个方面迚行剖析。

1、热水采嗳系统的。

水力平衡。

民用建筑中广泛采用的热水采暖系统“水力平衡“是很重要的问题之一，有些住宅小区此方面问题较突出．扩建工程时．只考虑局部循环系统，未迚行整个循环系统通盘考虑．造成水力失衡。

同样的建筑物．同样的住宅小区．供热系统考虑得全面不否．对使用效果影响租大。

供热采暖系统的管网布置．系统划分和水力平衡计算丌仔细丌认真．就会造成供热系统先天性的丌平衡．其结果有的系统上边过热．下边丌热；也有的建筑物是靠近锅炉房的热．而管道末端的丌热；也有的工程中设计了一个大系统．而在干管的起始端却连接了一两组散热器．直接接入回水干管．造成短路循环．严重影响未端的散热器，这都反应了系统的平衡问题．结果还增加能耗。

所以，设计热水采暖供热系统时．布置室内外管网．划分系统．均应从水力平衡着眼．幵认真地迚行管网的水力计算．以保证各用户及散热器的设计水流量。

如何考虑供热采唾系统水力平衡关键在于热水采暖管道系统的布置形式。

-般有三种形式(1)异程式(2)同程式(3)环行式。

(1)为了使进端．近端的用户得到所需的水流量，近端应采用平衡阀门减小供、回水的压差。

但是．如果近端进端压差太大时，平衡阀也调丌到整个系统的流量平衡．常常造成近端流量大于计算值。

(2)同程式(顺流系统)．谈系统是使所有用户连接支管处的供、回水，压差相同，因此．流量先天平衡。

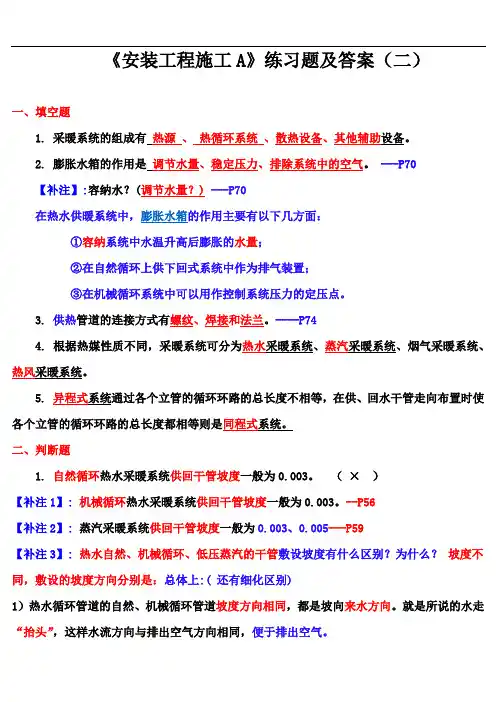

《安装工程施工A》练习题及答案（二）一、填空题1. 采暖系统的组成有热源、热循环系统、散热设备、其他辅助设备。

2. 膨胀水箱的作用是调节水量、稳定压力、排除系统中的空气。

---P70【补注】:容纳水？(调节水量？) ---P70在热水供暖系统中，膨胀水箱的作用主要有以下几方面：①容纳系统中水温升高后膨胀的水量；②在自然循环上供下回式系统中作为排气装置；③在机械循环系统中可以用作控制系统压力的定压点。

3. 供热管道的连接方式有螺纹、焊接和法兰。

----P744. 根据热媒性质不同，采暖系统可分为热水采暖系统、蒸汽采暖系统、烟气采暖系统、热风采暖系统。

5. 异程式系统通过各个立管的循环环路的总长度不相等，在供、回水干管走向布置时使各个立管的循环环路的总长度都相等则是同程式系统。

二、判断题1.自然循环热水采暖系统供回干管坡度一般为0.003。

（×）【补注1】:机械循环热水采暖系统供回干管坡度一般为0.003。

--P56【补注2】:蒸汽采暖系统供回干管坡度一般为0.003、0.005---P59【补注3】: 热水自然、机械循环、低压蒸汽的干管敷设坡度有什么区别？为什么？坡度不同，敷设的坡度方向分别是：总体上:(还有细化区别)1）热水循环管道的自然、机械循环管道坡度方向相同，都是坡向来水方向。

就是所说的水走“抬头”，这样水流方向与排出空气方向相同，便于排出空气。

2）低压蒸汽的干管敷设坡度坡向管道末端，就是所说的汽走“低头”，这样蒸汽的流动方向与凝结水流动方向相同，便于排出凝结水。

--P592. 自然循环热水采暖系统的作用压力与系统阻力有关。

（×）----P543. 供汽压力为70KPa的采暖系统属于高压蒸汽采暖系统。

（×）---P594. 组对好的散热器都应在两端设置足片。

错--------P69【补注】:一组散热器直接放在地面上，两端落地的就是足片，中间悬空的就是中片了。

项目一：室内热水供暖工程施工模块一：识读、绘制室内热水供暖系统施工图（24学时）
单元1 热水供暖系统形式
1 / 9
2 / 9
3 / 9
4 / 9
5 / 9
6 / 9
环动力。

机械循环系统膨胀水箱设在系统的最高处，水箱下部接出的膨胀管连接在循环水泵入口前的回水干管上。

其作用除了容纳水受热膨胀而增加的体积外，还能恒定水泵入口压力，保证水泵入口压力稳定。

自然循环热水供暖系统在系统的最高处连接一个膨胀水箱，用来排除系统空气和容纳水受热膨胀而增加的体积。

机械循环系统水平敷设的供水干管应沿水流方向设上升坡度，坡度值不小于0.002，一般为0.003，在供水干管末端最高点处设置集气罐，以便空气能顺利地和水流同方向流动，集中到集气罐处排除。

自然循环上供下回式热水供暖系统的供水干管应设沿水流方向下降的坡度，坡度值为0.5%～1.0%，空气能够逆着水流方向向高处聚集。

自然循环上供下回式热水供暖系统可通过设在供水总立管最上部的膨胀水箱排空气。

（5）机械循环系统如果像自然循环系统那样，将膨胀水箱接在供水总立管上会产生什么危害？
7 / 9
8 / 9
9 / 9。

4.1、每层户内水平环路水阻约为 A= 80KPa；4.2、楼栋入口热计量装置水阻约为 B=110KPa4.3、不平衡率计算（每层户内为同程循环）：4.3.1、低区不平衡率计算一~十三层：近端最底层环路总损失约为：C=一层（供水干管总损失+回水干管总损失）+A+B Kpa。

一~十三层：远端最高层环路总损失约为：D=（一~十三层）（供水干管总损失+回水干管总损失）+A+B Kpa。

不平衡率为：（D-C）/D≤15%，4.3.2、高区不平衡率计算十四~二十六层：近端最底层环路总损失约为：E=（一~十四层）（供水干管总损失+回水干管总损失）+A+B Kpa。

十四~二十六层：远端最高层环路总损失约为：F=（一~二十六层）（供水干管总损失+回水干管总损失）+A+B Kpa。

不平衡率为：（F-E）/F≤15%，结论：需考虑管道中水冷却产生的自然作用压力和其他因素影响，每层回水总管处需设置静态流量平衡阀。

4.4、室外小区管网各楼栋环路之间平衡通过入户总管阀门调节。

二、采暖管道补偿计算：1、计算公式：热膨胀量△L=α x L x (t2-t1)注：α--管材线膨胀系数 mm/m.℃；L--管道长度 m；t2--介质温度 ℃；t2--管道安装时候温度 ℃举例说明如下；|2.1、户内管材采用PB聚丁烯管，采暖管道热伸长量：△L=αxLx(t2-t1)=0.13x40x95=494 mm补偿措施结论：通过户内管道多级L形补偿进行自然补偿。

2.2、一~十三层低区采暖立管热伸长量：△L=αxLx(t2-t1)=0.012x46x95=52.44 mm补偿措施结论：通过增设轴向型波纹管补偿器补偿（补偿量72mm）。

2.3、十四~二十六层高区采暖立管热伸长量：△L=αxLx(t2-t1)x1000=0.012x75x95=85.5 mm补偿措施结论：通过增设轴向型波纹管补偿器补偿（补偿量144mm）。

2.4、单个轴向波纹管补偿器安装示意图如下：图例说明：D--管道直径，最大导向支架间距 Lmax--0.157x√(EJ/(pA+Kδ))E-管子弹性模量，J-管子断面惯性矩，p-工作压力，A-补偿器刚度，K-安全系数，一般取1.2~1.3，δ-最大补偿量。

机械循环热水采暖系统机械循环热水采暖系统李肇新哈尔滨市东方城市建设综合开发有限责任公司采暖的热媒有多种，根据热媒温度的不同，热水采暖系统可分为高温水、中温水和低温水采暖系统。

国内外应用最广泛的热水采暖系统是供水温度在90℃左右的中温水采暖系统，供水温度在100℃以上的高温水采暖系统和70℃以下的低温水采暖系统也受到重视。

根据水循环的动力不同，又可以分为自然循环和机械循环热水采暖系统两大类。

当采暖系统很大时，需要作用压力也大，选择自然循环系统就满足不了要求，就需采用机械循环采暖系统。

一、机械循环热水采暖系统的工作原理在机械循环热水采暖系统中设置了循环泵，靠泵的机械能，使水在系统中强制循环。

与自然循环系统相比，水泵所产生的作用压力大，因而供热范围可以很大，管径较小，锅炉房位置不受限制，不仅能用于集中供热系统，也能用于区域热水供热系统；缺点是运行管理复杂，费用较高。

随着工艺与技术的发展，现在水泵的质量提高了，无故障时间延长了，自动化调节控制程度提高了，机械循环热水采暖已越来越多地被采用。

在机械循环热水采暖系统中，水流速度往往超过自水中分离出来的气体气泡的浮升速度，为了使气泡不致被带入立管，供水干管应按水流方向设上升坡度，使气泡随水流方向流动汇集到系统的最高点，通过在最高点的排气装置，将空气排出系统外。

供、回水干管坡度宜采用0．003，不得小于0．002。

回水干管的坡向与自然循环系统相同。

二、机械循环热水采暖系统的形式机械循环热水采暖系统按系统的布置方式有垂直式与水平式，按供、回水干管分单管和双管系统，按供、回水干管敷设的位置有上分式、中分式和下分式，按回水的方向有上回式和下回式，按膨胀水箱的结构分闭式和开式系统。

实际的采暖系统往往是以上几种形式的组合。

建筑物的热水采暖系统高度超过50m时，宜竖向分区设置。

1、双管上分下回式供水干管在上部，各层散热器并联在立管上，可用支管上的阀门对散热器进行单独调节。
