gA第八讲 机械循环热水采暖系统

  • 格式：ppt
  • 大小：640.50 KB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

机械循环热水采暖系统(精选)共24页PPT

机械循环热水采暖系统(精选)共24页PPT

谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
机械循环热水采暖系统（精选）
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
55、 为 中 华 之 崛起而 读书。 —

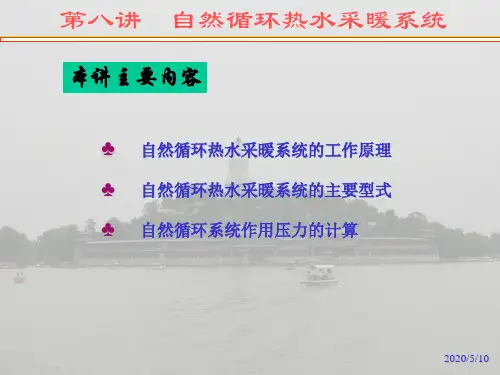

第8讲 自然循环热水采暖系统.

第8讲 自然循环热水采暖系统.

2018/10/10
第八讲
自然循环热水采暖系统
自然循环压力损失
在讨论重力循环系统作用压力时，并没有考虑水在管 路中沿途冷却的因素，假设水温只在加热中心和冷却中 心发生变化。 在设计计算中，只考虑水在散热器内冷却时所产生的 作用压力，然后再根据不同情况，增加一个考虑水在循 环管路中冷却的附加作用压力。 总的重力循环作用压力，可用下式表示：
2018/10/10
第八讲
自然循环热水采暖系统
i=0.5%～1%
膨胀水箱的作用
8
2
♥
容纳膨胀体积
5 1 3
4
♥
♥
排气
6 7
定压
i=0.5%～1%
i=0.5%～1%
11 (a) 10
9 (b)
2018/10/10
第八讲
自然循环热水采暖系统
三、自然循环双管系统作用压力的计算
aS1b环路作用压力为：
P 1 gh 1 ( h g )
5
一、自然循环热水采暖系统的工作原理
系统组成
• 放热中心1 (散热器) • 加热中心2 (锅炉) • 供水管3 • 回水管4 • 膨胀水箱5
h1
1
ρg
3 4
h
ρh
2 A P左 A
h0
P右
2018/10/10
第八讲
自然循环热水采暖系统
一、自然循环热水采暖系统的工作原理
工作原理
系统工作前先充满冷 水，当水在锅炉内被 加热后，密度减小， 同时受着从散热器流 回来密度较大的回水 的驱动，使热水沿供 水干管上升，流人散 热器。在散热器内水 被冷却，再沿回水干 管流回锅炉。
2018/10/10

课件模块一单元1 机械循环热水供暖系统.

课件模块一单元1 机械循环热水供暖系统.
项目一 室内热水 供暖工程施工

LOGO
模块一 识读、绘制室内热水 供暖系统施工图

LOGO
单元1 热水供暖系统形式

热水供暖系统按热水参数的不同分为低 温热水供暖系统（供水温度低于100℃， 供水一般为95℃，回水一般为70℃）和 高温热水供暖系统（供水温度高于100℃， 国内一般供水为110 ～150℃，回水为 70℃）。 热水供暖系统按循环动力的不同，可分 为自然（重力）循环和机械循环系统。目 前应用最广泛的是机械循环热水供暖系统。
机械循环热水采暖系 统的形式（垂直式 ）
上供下回式机械 循环热水采暖系统

机械循环热水采暖 系统的形式（垂直式 ）
双管下供下回式系统


机械循环热水采暖 系统的形式（垂直式 ）中Fra bibliotek式系统

循环动力不同 膨胀水箱连接 点和作用不同
Text
排气方式不同
Text
Text

膨胀水箱连接点与系统压力分布关系 膨胀水箱下部接出的膨 胀管连接在循环水泵入 A 口前的回水干管上
B
C D

0点称为定压点或恒压点
膨胀水箱最简单定压设备
机械循环系统不能将水箱膨 胀管接在供水总立管最高处
机械循环热水采暖系统的形式 （垂直式 ） 下供上回式 （倒流式）热水供暖系统


机械循环热水采暖系统的形式 （垂直式 ） 混合式热水供暖系统


机械循环热水采暖系统的形式 （水平式 ）
水平单管顺流式系统 水平单管跨越式系统

1-1-2 机械循环热水供暖系统
知识点： 1.机械循环热水供暖系统与自然循环热水供暖系统 的区别； 2.机械循环热水供暖系统的形式特点； 3.同程式和异程式系统的特点。 技能点： 1.具备选择机械循环热水供暖系统形式的能力。

机械循环热水采暖系统

机械循环热水采暖系统

顺流式和跨越式
（5）按通过各立管的循环环路的总长度是否相等分：同程
式、异程式
工作过程 水泵置于回水干管上，水泵产生的压头促使水在系统内 循环。膨胀水箱依靠膨胀管连在水泵吸入端。系统的循环水 在锅炉中被加热，通过总立管、干管、立管、支管到达散热 器，沿途散热而有一定的温降在散热器中放出大部分所需热 量，沿回水支管、立管、干管重新回到锅炉被加热。 为了顺利排出系统中的空气，供水干管应按水流方向有 向上的坡度，在最末一根立管前的供水干管的最高点处设置 集气罐。 ۞膨胀水箱作用 ①容纳水受热后所膨胀的体积。 ②维持水泵吸入口的压力恒定。
۞考虑因管壁散热,水温沿途降低而附加的自然压头P2 ，它的大小与 系统供水管路的长短、加热中心与各层散热器中心（冷却中心）的垂直距 离、楼层数以及所计算的冷却点与锅炉的水平距离等因素有关。 经过计算立管第一层散热器循环环路的自然压头 P为
P P 1 P 2
P ' 为 经过计算立管第二层散热器循环环路的自然压头
断面A－A左侧的水柱压力：
P 2 g (h0 h h 1 g h2 g h3 g )
该环路的自然压头：
P 1 P 1P 2 gh 1 ( h g )
同理可计算经过第二层散热器的循环环路的压力：
1 P P 1 P 2 g (h 1 h2 )( h g )
为了使建筑物达到采暖目的，而由热源或供热装置、散
热设备和管道等组成的网络，叫做采暖系统。
分类： 集中采暖：热源和散热设备分别设置，由热源通过管道向各个 房间或各个建筑物供给热量的采暖方式。 优点：供热量大、节约燃料、减轻污染、运行调节方便、 费用低等。 分散采暖：热源、热媒输送和散热设备在构造上合为一体的就 地采暖方式。 优点：装置简单，容易实现。 常见设备：火炉采暖、天然气采暖及电热采暖。 热媒：把热量从热源输送到散热器的物质。 常见热媒：热水、热蒸汽、热空气

机械循环热水供暖系统-课程中心

机械循环热水供暖系统-课程中心

器低于锅炉中心，也可能使水循环流动。
（2）各层散热器的进出口水温不相等，各层散热器的传热系数 值也不相等。 （3）运行期间，也会出现垂直失调，其原因是由于各层散热器 的传热系数随各层散热器平均计算温度差的变化程度不同。
Chap3 室内热水供暖系统
3. 单管系统散热器出水温度的求法 (1)计算依据：在整根立管中，
Pzh P Pf
式中
Pa
P——自然循环系统中,水在散热器中冷却所产生的作用压
力,Pa；
Pf ——水在循环环路管道中冷却产生的附加压力。（与系统
供水管路的布置状况、楼层高度、所计算的散热器与锅炉之间
的水平距离等因素有关）附录3-2
Chap3 室内热水供暖系统
六、重力循环系统的特点及应用
供水干管：
沿水流设上升坡度（抬头走），坡度值不小于0.002，一般为 0.003，在供水干管末端最高点处设置集气罐，以便空气能顺利 地和水流同方向流动，集中到集气罐处排空气。 回水干管：
应采用沿水流方向下降的坡度，坡度值不小于0.002，一般为
0.003，以便集中泄水。
Chap3 室内热水供暖系统
P P1 P2 gh(h g )
式中
Pa
g ——重力循环系统的作用压力，Pa； h ——重力加速度，m/s2, 取9.81 m/s2； P ——冷却中心至加热中心的垂直距离，m； h ——回水密度，㎏/m3；
g ——供水密度，㎏/m3。
影响因素：冷热中心高差h；供回水温差-密度差。
双管系统垂直失调的原因：通过各层的循环作用压力不同。
楼层数越多，垂直失调越严重，所以垂直双管系统不宜用在超 过4层的系统中。
Chap3 室内热水供暖系统

机械循环热水采暖系统

机械循环热水采暖系统

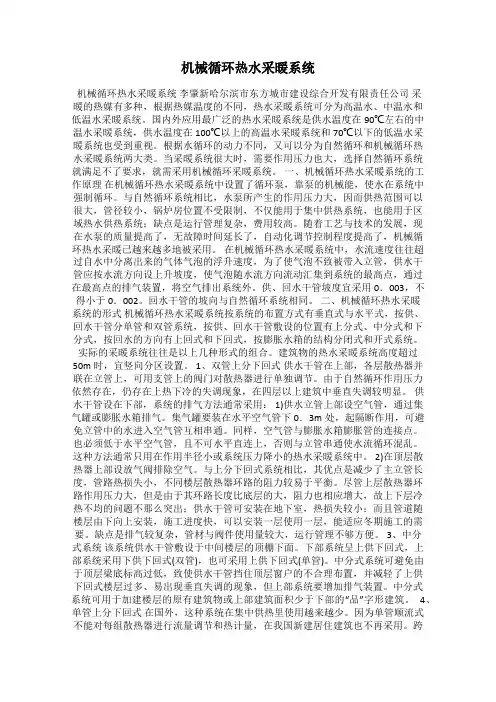

机械循环热水采暖系统机械循环热水采暖系统李肇新哈尔滨市东方城市建设综合开发有限责任公司采暖的热媒有多种，根据热媒温度的不同，热水采暖系统可分为高温水、中温水和低温水采暖系统。

国内外应用最广泛的热水采暖系统是供水温度在90℃左右的中温水采暖系统，供水温度在100℃以上的高温水采暖系统和70℃以下的低温水采暖系统也受到重视。

根据水循环的动力不同，又可以分为自然循环和机械循环热水采暖系统两大类。

当采暖系统很大时，需要作用压力也大，选择自然循环系统就满足不了要求，就需采用机械循环采暖系统。

一、机械循环热水采暖系统的工作原理在机械循环热水采暖系统中设置了循环泵，靠泵的机械能，使水在系统中强制循环。

与自然循环系统相比，水泵所产生的作用压力大，因而供热范围可以很大，管径较小，锅炉房位置不受限制，不仅能用于集中供热系统，也能用于区域热水供热系统；缺点是运行管理复杂，费用较高。

随着工艺与技术的发展，现在水泵的质量提高了，无故障时间延长了，自动化调节控制程度提高了，机械循环热水采暖已越来越多地被采用。

在机械循环热水采暖系统中，水流速度往往超过自水中分离出来的气体气泡的浮升速度，为了使气泡不致被带入立管，供水干管应按水流方向设上升坡度，使气泡随水流方向流动汇集到系统的最高点，通过在最高点的排气装置，将空气排出系统外。

供、回水干管坡度宜采用0．003，不得小于0．002。

回水干管的坡向与自然循环系统相同。

二、机械循环热水采暖系统的形式机械循环热水采暖系统按系统的布置方式有垂直式与水平式，按供、回水干管分单管和双管系统，按供、回水干管敷设的位置有上分式、中分式和下分式，按回水的方向有上回式和下回式，按膨胀水箱的结构分闭式和开式系统。

实际的采暖系统往往是以上几种形式的组合。

建筑物的热水采暖系统高度超过50m时，宜竖向分区设置。

1、双管上分下回式供水干管在上部，各层散热器并联在立管上，可用支管上的阀门对散热器进行单独调节。

gA第八讲机械循环热水采暖系统


立管Ⅲ是单管系 统，它的优点是 经济好，施工简 单，运行管理简 单，水力工况稳 定。
立管
3
I
II
立管Ⅳ是单管跨越 式系统。散热器面 积增加，支管装阀 门，造价高，施工 工序多，多用于需 进行局部调节散热 器散热量。
4
III
IV
立管V,在高层建筑 （通常超过六层） 中，可采用跨越式 与顺流式相结合的 系统形式——上部 几层采用跨越式， 下部采用顺流式。
1—冷风阀；2—空气管
单管水平跨越式
1—冷风阀；2—空气管
水平式系统排气
➢水平式系统的排气方式要比垂直式上供下回系 统复杂些。 ➢需要在散热器上设置冷风阀分散排气，或在 同—层散热器上部串联—根空气管集中排气。 ➢对较小的系统，可用分散排气方式。 ➢对散热器较多的系统，宜用集中排气方式。
水平式系统优点（与垂直式相比）
可用于单幢建筑物、多幢建筑，甚至发展为区域热 水采暖系统。
机械循环热水采暖系统成为应用最广泛的一种采暖 系统。
二、机械循环热水采暖系统的主要型式
垂直式
单管系统
上供下回 双管系统
下供下回双管系统
中供式系统
下供上回式（倒流式）系统 混合式系统
顺流式
水平式
跨越式 异程式系统 同程式系统
1、机械循环上供下回式采暖系统
易于平衡。
➢在较大的建筑物中，常 采用同程式 ➢但同程式系统，管道的 1 用量多于异程式系统。
立管
3
I
II
III
IV
பைடு நூலகம்
同程式系统
2
8、水平式系统
按供水管与散热器的连接方式可分为顺流式和跨 越式。这些连接方式，在机械循环和重力循环系统中都可应用。

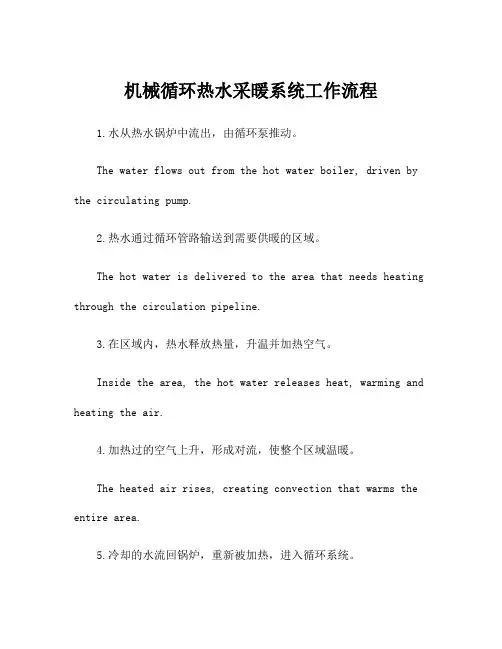

机械循环热水采暖系统工作流程

机械循环热水采暖系统工作流程1.水从热水锅炉中流出，由循环泵推动。

The water flows out from the hot water boiler, driven by the circulating pump.2.热水通过循环管路输送到需要供暖的区域。

The hot water is delivered to the area that needs heating through the circulation pipeline.3.在区域内，热水释放热量，升温并加热空气。

Inside the area, the hot water releases heat, warming and heating the air.4.加热过的空气上升，形成对流，使整个区域温暖。

The heated air rises, creating convection that warms the entire area.5.冷却的水流回锅炉，重新被加热，进入循环系统。

The cooled water flows back to the boiler, gets reheated, and re-enters the circulation system.6.在循环过程中，热水不断循环，保持供暖系统的稳定温度。

During the circulation process, the hot water circulates continuously, maintaining a stable temperature in the heating system.7.系统会自动监测水温和压力，保证运行安全稳定。

The system automatically monitors water temperature and pressure to ensure safe and stable operation.8.如果发现异常，系统会自动报警并停止运行，确保安全性。

4.2机械循环热水系统PPT

传统机械循环热水供暖系统
周恒涛
河南城建学院能源学院
传统机械循环热水供暖系统机械循环系统的形式
机械循环系统的特点
室内系统管路的布置
垂直式系统
上供下回式（双管、单管、跨越管）系统中供式系统
下供上回式(倒流式)系统
同程式系统
水平式系统
单管水平式串联系统
单管水平跨越式串联系统
热水锅炉 循环水泵
集气罐
膨胀水箱
双管单侧连接
双管双侧连接 单管单侧
顺流连接
单管跨越连接 单管混合连接
坡度？
坡度？
垂直式系统 上供下回
1
2a
4
5
3b
>h
6
热水锅炉 循环水泵
膨胀水箱 空气管
冷风阀
集气罐
垂直式系统 下供下回
双管下供下回
单管上供下回
双管上供下回
单管上供下回
垂直式系统 中供下、下回
i 1
2
i
i
i
3
热水锅炉
循环水泵
膨胀水箱 垂直式系统 下供上回
1
4
2立管
I III
II IV
3
为什么能消除或减轻
系统水平失调？
同程管
垂直式系统同程式系统
冷风阀
水平式系统
空气管
单管水平式串联系统
水平式系统
单管水平跨越式串联系统
室内系统管路的布置
室内热水供暖系统管路布置应该
力求系统管道走向布置合理，节
省管材，便于调节和排除空气，
各并联环路的阻力损失易于平衡。

机械循环水平式热水供暖系统.

HeiLongБайду номын сангаасiang
College
of
Construction
1

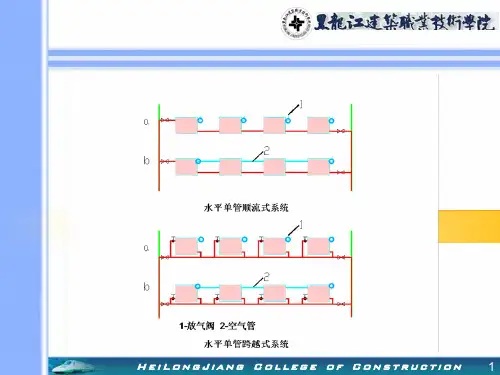

上图为水平单管顺流式系统。水平单管顺 流式系统将同一楼层的各组散热器串联在一起， 热水水平地顺序流过各组散热器，它同垂直顺 流式系统一样，不能对散热器进行个体调节， 只适用于对室温要求不高的建筑物或大的空间 中。 下图为水平单管跨越式系统，该系统在散 热器的支管间连接一跨越管，热水一部分流入 散热器，一部分经跨越管直接流入下组散热器。 这种形式允许在散热器支管上安阀门，能够调 节散热器的进流量。
HeiLongJiang College of Construction
2
水平式系统结构形式简单，穿各层楼板的 立管少，施工安装方便，顶层不必专设膨胀水 箱间，可利用楼梯间、厕所等位置架设膨胀水 箱，不影响建筑结构外形，且总造价比垂直式 低。但该系统必须考虑好空气的排除问题，可 通过在每组散热器上设放气阀排空气。水平式 系统也是目前居住建筑和公共建筑中应用较多 的一种形式。
HeiLongJiang
College
of
Construction
3
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

下供下回式采暖系统特点
4
5
>h
a 6
3 b
➢在地下室布置供水干管，管 路直接散热给地下室，无效热 损失小。
1
➢在施工中，每安装好一层散 2
热器即可开始供暖，给冬季施 工带来很大方便。
➢排除系统中的空气较易。
3、中供式采暖系统
水平供水干管敷设在系统中部。 下部：上供下回； 上部：下供下回（左）
上供下回（右）
易于平衡。
➢在较大的建筑物中，常 采用同程式 ➢但同程式系统，管道的 1 用量多于异程式系统。
立管
3
I
II
III
IV
同程式系统
2
8、水平式系统
按供水管与散热器的连接方式可分为顺流式和跨 越式。这些连接方式，在机械循环和重力循环系统中都可应用。
1 (1)
2 (2)
1 (1)
2 (2)
单管水平串联式图
i
部，而回水干管设在
上部，顶部还设置有
顺流式膨胀水箱。
i
i
1 2
机械循环下供上回（倒流式）热水采暖系统
下供上回式采暖系统特点
➢ 无需设置集气罐等排气
3
装置（水与空气流动方
i
i
向一致） 。
➢ 底层散热器的面积减小， 便于布置。
➢ 当采用高温比上供
上供下回式采暖系统特点
立管
3
I
II
4
III
IV
➢符合建筑物热负荷分布规律
➢散热器平均温度高
➢系统型式简单
➢施工方便
1
➢造价低
2
➢缺点是不能进行局部调节
V
3
立管Ⅰ、Ⅱ 是双管式系 统，主要优 点是可以调 节流量。
立管Ⅲ是单管系 统，它的优点是 经济好，施工简 单，运行管理简 单，水力工况稳 定。
通过各个立
管的循环环路 的总长度不相 等。这种布置 形式称为异程 式系统。
立管
3
I
II
4
III
IV
V
3
1 2
水平失调
异程式系统供、回水干管的总长度短。在 机械循环系统中，由于作用半径较大，连接立 管较多，因而通过各个立管环路的压力损失较 难平衡。有时靠近总立管最近的立管即使选用 了最小的管径DN15，仍有很多剩余压力。初调 节不当时，会出现近处立管流量超过要求，而 远处立管流量不足。在远近立管处出现流量失 调而引起在水平方向冷热不均的现象，称为系 统的水平失调。
1—冷风阀；2—空气管
单管水平跨越式
1—冷风阀；2—空气管
水平式系统排气
➢水平式系统的排气方式要比垂直式上供下回系 统复杂些。 ➢需要在散热器上设置冷风阀分散排气，或在 同—层散热器上部串联—根空气管集中排气。 ➢对较小的系统，可用分散排气方式。 ➢对散热器较多的系统，宜用集中排气方式。
谢 谢！
系统的供水和回水干管都敷设在底层散热器 下面。在设有地下室的建筑物中或在平屋顶建 筑棚下难以布置供水干管的场合，常采用下供 下回式系统。
下供下回式系统排除空 气的方式主要有两种： 通过顶层散热器的冷风 阀手动分散排气。或通 过专设的空气管手动或 自动集中排气。
4
5
>h
a 6
3 b
1 2
机械循环下供下回热水采暖系统
7、同程式采暖系统
为了消除或减轻
4
系统的水平失调，在
供、回水干管走向布
置方面，可采用同程
式系统。
同程式系统的特
点是通过各个立管的 循环环路的总长度都 1
相等 。
立管
3
I
II
III
IV
同程式系统
2
同程式采暖系统特点
4
➢通过最近立管I的循环 环路与通过最远处立管
Ⅳ的循环环路的总长度
都相等。因而压力损失
下回顺流式系统的面积
i
i
增多。
1
2
机械循环下供上回（倒流式）热水采暖系统
5、混合式采暖系统
混合式系统是由下供下回式(倒流式)和 上供下回式两组串联组成的系统。
由于两组系统串联，系统的压力损失大 些。这种系统一般只宜使用在连接于高温 热水网路上的卫生要求不高的民用建筑或 生产厂房。
6、异程式采暖系统
➢中供式系统可避免由于顶层梁底标高过低, 致使供水干管挡住顶层窗户的不合理布置,并 减轻了上供下回式楼层过多,易出现垂直失调 的现象；但上部系统要增加排气装置。
➢中供式系统可用于加建楼层的原有的建筑物 或“品”字形建筑（上部建筑面积少于下部的 建筑）供暖上。
4、下供上回式（倒流式）采暖系统
3
系统的供水干管设在下 i
立管
3
I
II
立管Ⅳ是单管跨越 式系统。散热器面 积增加，支管装阀 门，造价高，施工 工序多，多用于需 进行局部调节散热 器散热量。
4
III
IV
立管V,在高层建筑 （通常超过六层） 中，可采用跨越式 与顺流式相结合的 系统形式——上部 几层采用跨越式， 下部采用顺流式。
V
3
1 2
2、下供下回式采暖系统
