钻头基础知识

初中物理钻头知识点总结
本文将着重介绍物理学中一个重要的知识点——钻头。

钻头是指用于钻孔或在地下开凿等工程中的钻石、硬质合金等刀具的统称。

在石油勘探、地质勘测和矿山开采等领域中，钻头扮演着重要的角色。

首先，我们来了解一下钻头的类型。

按功能来分，钻头可分为地质钻头、机械工程用的钻头、石油勘探用的钻头等。

按结构来分，钻头有钻头头部、钻头身段、连接部分、钻头内部的压力平衡系统、切削系统、冷却装置。

钻头的切削原理是指利用钻头上的刀具对被加工物体进行切削，使被加工物体去除一定的金属材料，并将加工后的表面形成一定形状和尺寸的工件。

在切削系统中，刀具的设计、材料的选择、刀尖的形状都对切削效果有着重要的影响。

另外，钻头的冷却装置也是一个很重要的组成部分。

在切削过程中，钻头的工件和刀具都会产生大量的热量，如果不及时散热，将会导致刀具的温升过高，甚至造成刀具的失效。

因此，冷却装置对切削效果和刀具的使用寿命都有重要影响。

在钻头的使用过程中，我们还需要考虑到钻头的使用寿命问题。

钻头的使用寿命是指钻头在一定的使用条件下能够连续工作的时间。

决定钻头使用寿命的因素有很多，比如工件的材料、硬度，切削速度、切削深度等等。

正确选用合适的钻头，并注意切削条件的选择，都是延长钻头使用寿命的关键。

总的来说，钻头是一种非常重要的刀具，广泛应用于石油勘探、地质勘测、矿山开采等领域。

了解钻头的类型、结构、切削原理、冷却装置、使用寿命等知识，对于正确使用和维护钻头都至关重要。

希望本文能对大家对钻头有更深入的了解。

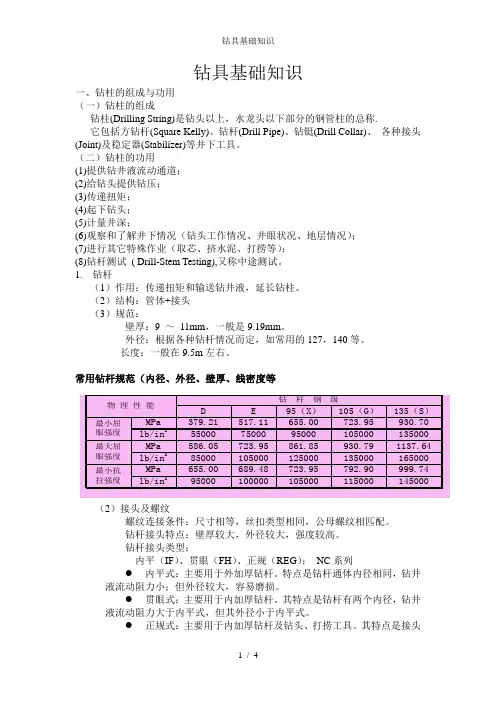

钻具基础知识一、钻柱的组成与功用（一）钻柱的组成钻柱(Drilling String)是钻头以上，水龙头以下部分的钢管柱的总称.它包括方钻杆(Square Kelly)、钻杆(Drill Pipe)、钻铤(Drill Collar)、各种接头(Joint)及稳定器(Stabilizer)等井下工具。

（二）钻柱的功用(1)提供钻井液流动通道；(2)给钻头提供钻压；(3)传递扭矩；(4)起下钻头；(5)计量井深；(6)观察和了解井下情况（钻头工作情况、井眼状况、地层情况）；(7)进行其它特殊作业（取芯、挤水泥、打捞等）；(8)钻杆测试( Drill-Stem Testing),又称中途测试。

1. 钻杆（1）作用：传递扭矩和输送钻井液，延长钻柱。

（2）结构：管体+接头（3）规范：壁厚：9 ～11mm，一般是9.19mm。

外径：根据各种钻杆情况而定，如常用的127，140等。

长度：一般在9.5m左右。

常用钻杆规范（内径、外径、壁厚、线密度等（2）接头及螺纹螺纹连接条件：尺寸相等，丝扣类型相同，公母螺纹相匹配。

钻杆接头特点：壁厚较大，外径较大，强度较高。

钻杆接头类型：内平（IF）、贯眼（FH）、正规（REG）；NC系列●内平式：主要用于外加厚钻杆。

特点是钻杆通体内径相同，钻井液流动阻力小；但外径较大，容易磨损。

●贯眼式：主要用于内加厚钻杆。

其特点是钻杆有两个内径，钻井液流动阻力大于内平式，但其外径小于内平式。

●正规式：主要用于内加厚钻杆及钻头、打捞工具。

其特点是接头内径＜加厚处内径＜管体内径，钻井液流动阻力大，但外径最小，强度较大。

这种类型接头均采用V型螺纹，但扣型、扣距、锥度及尺寸等都有很大的差别。

NC型系列接头NC23，NC26，NC31，NC35，NC38，NC40，NC44，NC46，NC50，NC56，NC61，NC70，NC77等。

NC—National Coarse Thread，（美国）国家标准粗牙螺纹。

钻头的主要参数
1. 钻头直径
钻头直径是指钻头切削部分的最大外径。

钻头直径决定了钻孔的直径大小,是钻头最重要的参数之一。

钻头直径必须与所需钻孔直径相匹配。

2. 总长度
钻头总长度是指从钻头柄端到钻头尖端的全长。

总长度决定了钻头的最大钻孔深度。

3. 锥度角
锥度角是指钻头前端锥形切削部分的半雕角。

锥度角决定了钻头进给时的切削力和切屑排出情况。

通常锥度角在118°-135°之间。

4. 螺旋角
螺旋角是指主切削刃与钻柄轴线的夹角。

螺旋角影响切屑的流动和排出情况。

较大的螺旋角有利于切屑排出。

5. 刃磨角
刃磨角是指主切削刃与钻柄轴线的夹角。

刃磨角影响切削力和切削温度。

合理的刃磨角可以减小切削力和切削温度。

6. 材质
钻头材质包括高速钢、硬质合金、陶瓷等。

不同材质适用于不同加工对象。

硬质合金钻头耐磨性好,适合钻金属;高速钢钻头价格便宜,
适合钻木材等非金属。

以上是钻头的主要参数,正确选择和匹配各参数对钻孔质量和效率至关重要。

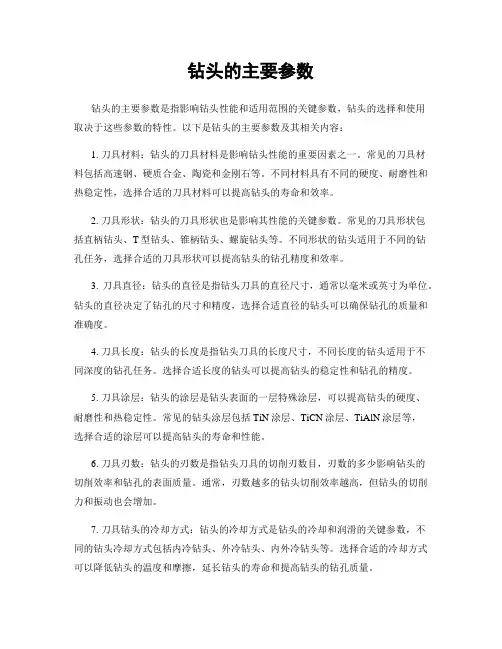

钻头的主要参数钻头的主要参数是指影响钻头性能和适用范围的关键参数，钻头的选择和使用取决于这些参数的特性。

以下是钻头的主要参数及其相关内容：1. 刀具材料：钻头的刀具材料是影响钻头性能的重要因素之一。

常见的刀具材料包括高速钢、硬质合金、陶瓷和金刚石等。

不同材料具有不同的硬度、耐磨性和热稳定性，选择合适的刀具材料可以提高钻头的寿命和效率。

2. 刀具形状：钻头的刀具形状也是影响其性能的关键参数。

常见的刀具形状包括直柄钻头、T型钻头、锥柄钻头、螺旋钻头等。

不同形状的钻头适用于不同的钻孔任务，选择合适的刀具形状可以提高钻头的钻孔精度和效率。

3. 刀具直径：钻头的直径是指钻头刀具的直径尺寸，通常以毫米或英寸为单位。

钻头的直径决定了钻孔的尺寸和精度，选择合适直径的钻头可以确保钻孔的质量和准确度。

4. 刀具长度：钻头的长度是指钻头刀具的长度尺寸，不同长度的钻头适用于不同深度的钻孔任务。

选择合适长度的钻头可以提高钻头的稳定性和钻孔的精度。

5. 刀具涂层：钻头的涂层是钻头表面的一层特殊涂层，可以提高钻头的硬度、耐磨性和热稳定性。

常见的钻头涂层包括TiN涂层、TiCN涂层、TiAlN涂层等，选择合适的涂层可以提高钻头的寿命和性能。

6. 刀具刃数：钻头的刃数是指钻头刀具的切削刃数目，刃数的多少影响钻头的切削效率和钻孔的表面质量。

通常，刃数越多的钻头切削效率越高，但钻头的切削力和振动也会增加。

7. 刀具钻头的冷却方式：钻头的冷却方式是钻头的冷却和润滑的关键参数，不同的钻头冷却方式包括内冷钻头、外冷钻头、内外冷钻头等。

选择合适的冷却方式可以降低钻头的温度和摩擦，延长钻头的寿命和提高钻头的钻孔质量。

钻头的主要参数包括刀具材料、刀具形状、刀具直径、刀具长度、刀具涂层、刀具刃数和刀具钻头的冷却方式等，选择合适的钻头参数可以提高钻头的性能和钻孔的质量，确保钻孔任务的顺利进行。

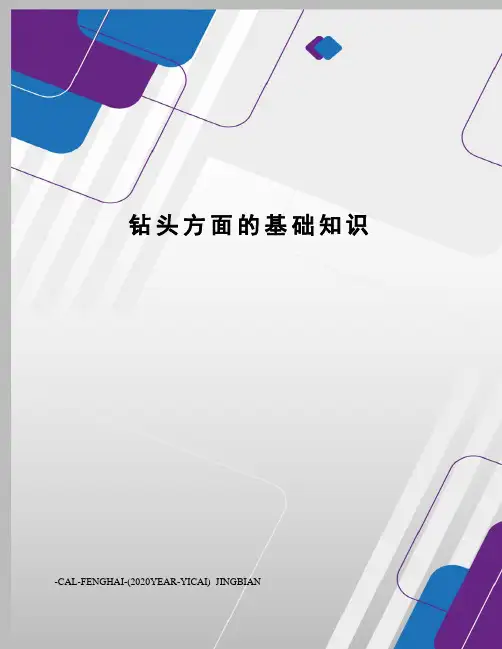

钻头方面的基础知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN钻削与钻头钻削用各种钻头进行钻孔、扩孔或锪孔的切削加工。

钻孔是用麻花钻、扁钻或中心孔钻等在实体材料上钻削通孔或盲孔。

扩孔是用扩孔钻扩大工件上预制孔的孔径。

锪孔是用锪孔钻在预制孔的一端加工沉孔、锥孔、局部平面或球面等，以便安装紧固件。

钻削方式主要有两种：①工件不动，钻头作旋转运动和轴向进给，这种方式一般在钻床、镗床、加工中心或组合机床上应用；②工件旋转，钻头仅作轴向进给，这种方式一般在车床或深孔钻床上应用。

麻花钻的钻孔孔径范围为～100mm，采用扁钻可达125mm。

对于孔径大于100mm的孔，一般先加工出孔径较小的预制孔(或预留铸造孔)，而后再将孔径镗削到规定尺寸。

钻削时，钻削速度v是钻头外径的圆周速度(米/分)；进给量f是钻头(或工件)每转钻入孔中的轴向移动距离(mm/r)。

图2是麻花钻的钻削要素，由于麻花钻有两个刀齿，故每齿进给量a f=f/2(mm/齿)。

切削深度a p有两种：钻孔时按钻头直径d的一半图2 麻花钻的钻削要素计算；扩孔时按(d-d0)/2计算，其中d0为预制孔直径。

每个刀齿切下的切屑厚度a0=a f sin K r，单位为mm。

式中K r为钻头顶角的一半。

使用高速钢麻花钻钻削钢铁材料时，钻削速度常取16～40米/分，用硬质合金钻头钻孔时速度可提高1倍。

钻削过程中，麻花钻头有两条主切削刃和一条横刃，俗称“一尖(钻心尖)三刃”，参与切削工作，它是在横刃严重受挤和排屑不利的半封闭状态下工作，所以加工的条件比车削或其他切削方法更为复杂和困难，加工精度较低，表面较粗糙。

钻削钢铁材料的精度一般为IT13～10，表面粗糙度为R a 20～μm ，扩孔精度可达IT10～9，表面粗糙度为R a 10～μm 。

钻削加工的质量和效率很大程度上决定于钻头切削刃的形状。

在生产中往往用修磨的方法改变麻花钻头切削刃的形状和角度以减少切削阻力，提高钻削性能，中国的群钻就是采用这种方法创制出来的。

石油钻井基本知识目录一、石油钻井概述 (2)1.1 定义与分类 (3)1.2 发展历程 (4)1.3 石油钻井的重要性 (5)二、钻井设备与工具 (6)2.1 钻井泵 (7)2.2 钻井液 (9)三、钻井工艺技术 (10)3.1 钻前准备 (11)3.2 开钻前的井场布置 (12)3.3 钻进技术 (13)3.4 下套管与固井 (14)3.5 特殊钻井工艺 (16)4.1 地质勘探与油气藏 (18)4.2 岩石与地层特性 (19)4.3 钻井液与储层保护 (21)4.4 环境保护与安全 (21)五、钻井工程设计 (23)5.1 设计原则与方法 (24)5.2 钻井液设计 (25)5.3 钻具组合设计 (26)5.4 钻井进度计划 (28)六、钻井作业与管理 (29)6.1 钻井作业流程 (30)6.2 钻井现场管理 (30)6.3 钻井成本控制 (32)6.4 钻井技术创新与改进 (33)7.1 钻井安全风险与防范 (35)7.2 环境保护措施 (37)7.3 应急预案与事故处理 (38)八、钻井技术发展与展望 (39)8.1 新技术与新材料的应用 (40)8.2 跨界合作与创新 (42)8.3 未来发展趋势与挑战 (43)一、石油钻井概述石油钻井是一个复杂且高度专业化的过程，涉及从地表到地下深处寻找石油的过程。

石油钻井的目标是在地下找到含有石油和天然气的储层，这些储层通常位于地下数百米甚至数千米的深度。

为了找到这些储层，需要对特定的地质结构进行深入研究和理解，并利用先进的钻探技术和设备来实施钻探作业。

石油钻井的过程通常分为勘探钻井和开发钻井两个阶段，勘探钻井阶段主要是为了确定是否存在石油资源，以及了解这些资源的数量和质量。

这一阶段涉及到大量的地质调查和勘探工作，以确定最有潜力的钻探位置。

一旦找到石油资源，就会进入开发钻井阶段，这个阶段的目标是确定储层的位置、规模和性质，并为后续的开采和生产做准备。

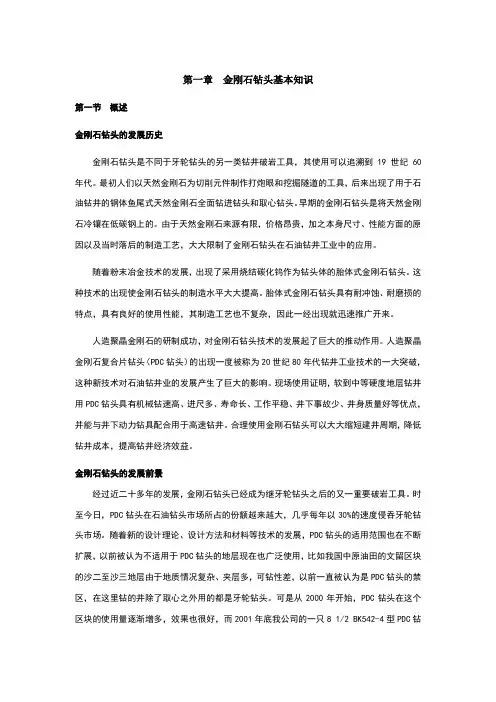

第一章金刚石钻头基本知识第一节概述金刚石钻头的发展历史金刚石钻头是不同于牙轮钻头的另一类钻井破岩工具，其使用可以追溯到19世纪60年代。

最初人们以天然金刚石为切削元件制作打炮眼和挖掘隧道的工具，后来出现了用于石油钻井的钢体鱼尾式天然金刚石全面钻进钻头和取心钻头。

早期的金刚石钻头是将天然金刚石冷镶在低碳钢上的。

由于天然金刚石来源有限，价格昂贵，加之本身尺寸、性能方面的原因以及当时落后的制造工艺，大大限制了金刚石钻头在石油钻井工业中的应用。

随着粉末冶金技术的发展，出现了采用烧结碳化钨作为钻头体的胎体式金刚石钻头。

这种技术的出现使金刚石钻头的制造水平大大提高。

胎体式金刚石钻头具有耐冲蚀、耐磨损的特点，具有良好的使用性能，其制造工艺也不复杂，因此一经出现就迅速推广开来。

人造聚晶金刚石的研制成功，对金刚石钻头技术的发展起了巨大的推动作用。

人造聚晶金刚石复合片钻头（PDC钻头）的出现一度被称为20世纪80年代钻井工业技术的一大突破，这种新技术对石油钻井业的发展产生了巨大的影响。

现场使用证明，软到中等硬度地层钻井用PDC钻头具有机械钻速高、进尺多、寿命长、工作平稳、井下事故少、井身质量好等优点，并能与井下动力钻具配合用于高速钻井。

合理使用金刚石钻头可以大大缩短建井周期，降低钻井成本，提高钻井经济效益。

金刚石钻头的发展前景经过近二十多年的发展，金刚石钻头已经成为继牙轮钻头之后的又一重要破岩工具。

时至今日，PDC钻头在石油钻头市场所占的份额越来越大，几乎每年以30%的速度侵吞牙轮钻头市场。

随着新的设计理论、设计方法和材料等技术的发展，PDC钻头的适用范围也在不断扩展，以前被认为不适用于PDC钻头的地层现在也广泛使用，比如我国中原油田的文留区块的沙二至沙三地层由于地质情况复杂、夹层多，可钻性差，以前一直被认为是PDC钻头的禁区，在这里钻的井除了取心之外用的都是牙轮钻头。

可是从2000年开始，PDC钻头在这个区块的使用量逐渐增多，效果也很好，而2001年底我公司的一只8 1/2 BK542-4型PDC钻头更在该区块的文－133井创下了1600米（东营组）入井，打到3390米（沙三上）完井，纯钻时间小时，进尺1790米，平均机械钻速米的好指标。

麻花钻基础知识【页面调色版：】发布日期：2007年11月17日来自：图为麻花钻的结构图。

它由工作部分、柄部和颈部组成。

（1）工作部分麻花钻的工作部分分为切削部分和导向部分。

①切削部分麻花钻可看成为两把内孔车刀组成的组合体。

如图7－33所示。

而这两把内孔车刀必须有一实心部分——钻心将两者联成一个整体。

钻心使两条主切削刃不能直接相交于轴心处，而相互错开，使钻心形成了独立的切削刃——横刃。

因此麻花钻的切削部分有两条主切削刃、两条副切削刃和一条横刃（如图所示）。

麻花钻的钻心直径取为(0.125~0.15)do（do为钻头直径）。

为了提高钻头的强度和刚度，把钻心做成正锥体，钻心从切削部分向尾部逐渐增大，其增大量每100mm长度上为1.4~2.0mm。

两条主切削刃在与它们平行的平面上投影的夹角称为锋角2Φ，如图所示。

标准麻花钻的锋角2Φ＝118°，此时两条主切削刃呈直线；若磨出的锋角2Φ＞118°,则主切削刃呈凹形；若2Φ＜118°，则主切削刃呈凸形.②导向部分导向部分在钻孔时起引导作用，也是切削部分的后备部分。

导向部分的两条螺旋槽形成钻头的前刀面，也是排屑、容屑和切削液流入的空间。

螺旋槽的螺旋角β是指螺旋槽最外缘的螺旋线展开成直线后与钻头轴线之间的夹角，如图所示。

愈靠近钻头中心螺旋角愈小。

螺旋角β增大，可获得较大前角，因而切削轻快，易于排屑，但会削弱切削刃的强度和钻头的刚性。

导向部分的棱边即为钻头的副切削刃，其后刀面呈狭窄的圆柱面。

标准麻花钻导向部分直径向柄部方向逐渐减小，其减小量每100mm长度上为0.03~0.12mm，螺旋角β可减小棱边与工件孔壁的摩擦，也形成了副偏角。

（2）柄部柄部用来装夹钻头和传递扭矩。

钻头直径do＜12mm常制成圆柱柄（直柄）；钻头直径do＞12mm常采用圆锥柄。

（3）颈部颈部是柄部与工作部分的连接部分，并作为磨外径时砂轮退刀和打印标记处。

小直径钻头不做出颈部。

电钻钻孔基础知识
电钻是一种常见的电动工具，用于钻孔或挖掘材料。

了解电钻的基本结构和操作方法，可以帮助您更好地使用电钻进行钻孔。

1. 电钻的组成
电钻主要由电动机、钻头、钻夹、开关和电源线等部分组成。

电动机是电钻的核心部件，负责转动钻头。

钻头是钻孔的部分，根据需要选择不同的钻头。

钻夹是装配钻头的夹子，可以用手或钳子打开或关闭。

开关是控制电钻启停的部分，通常有手柄开关和扳机开关两种类型。

电源线将电钻与电源连接起来。

2. 钻头的选择
钻头的选择应根据所需孔径和要钻孔的材料而定。

普通的钻头适用于钻木、塑料、石膏等材料，而金属和混凝土等硬材料需要选择专用钻头。

钻头的直径越大，所需的电钻功率就越大。

3. 操作方法
在使用电钻之前，应先检查电钻和电源线是否正常，钻头是否装配正确。

接通电源后，握紧电钻手柄，用另一只手按下扳机开关，缓慢地将钻头放到钻孔位置。

钻孔时要注意保持电钻的垂直方向，避免偏移或抖动。

钻孔深度应根据实际需要调整，可以用钻头上的深度挡环或测量工具来确定钻孔深度。

4. 安全注意事项
使用电钻时应穿戴好安全手套、护目镜和耳塞等防护用具，避免因钻孔过程中产生的碎片或噪音而对身体造成伤害。

在使用时，应避
免将电钻插头插在插座上，以免发生电击事故。

使用电钻时还应注意不要将电线缠绕在钻头或工件上，以避免意外发生。

掌握以上基础知识后，您可以更加自如地使用电钻进行钻孔，同时也能更好地保护自身安全。

你必须掌握的钻头知识（基础、易懂、珍藏版）钻头分类按类型可分为刮⼑钻头、⽛轮钻头、⾦刚⽯钻头和PDC钻头等四种；按功⽤分为全⾯钻进钻头、取⼼钻头和特殊⼯艺⽤钻头（⽐如扩眼钻头、定向造斜钻头等）。

刮⼑钻头刮⼑钻头是旋转钻井使⽤最早的⼀种钻头，从⼗九世纪开始采⽤旋转钻井⽅法的时候就开始使⽤这种钻头，⽽且直到现在某些油⽥仍在使⽤。

这种钻头主要⽤在软地层和粘软地层，具有很⾼的机械钻速和钻头进尺。

刮⼑钻头最⼤的优点是结构简单，制造⽅便，成本低，各油⽥可⾃⾏设计和制造。

1）刮⼑钻头的结构刮⼑钻头由钻头体、刮⼑⽚、分⽔帽和喷嘴四部分组成。

钻头体是刮⼑钻头焊接刮⼑⽚和分⽔帽的本体，采⽤中碳钢材料加⼯⽽成。

下端焊接刮⼑⽚和分⽔帽，上端车有丝扣和钻柱连接。

刮⼑⽚⼜称⼑翼，是刮⼑钻头主要⼯作部件。

2）刮⼑钻头⼯作原理刮⼑钻头以切削⽅式破碎岩⽯。

刮⼑钻头在软的塑性地层⼯作时，其切削过程类似于⼑具切削软⾦属。

⼑⽚在钻压的作⽤下吃⼊地层，与此同时⼑刃前⾯的岩⽯在扭转⼒的作⽤下不断产⽣塑性流动，井底岩⽯被层层剥起。

刮⼑钻头钻进脆性较⼤的地层时，破碎岩⽯的过程则分为碰撞、压碎及⼩剪切和⼤剪切三个阶段：碰撞:刃前岩⽯破碎后，岩⽯对⼑⽚的扭转阻⼒减⼩，⼑⽚向前推进，碰撞刃前岩⽯；压碎及⼩剪切:⼑⽚在扭转⼒作⽤下压碎前⽅的岩⽯，使其产⽣⼩剪切破碎；扭转⼒增⼤:⼑⽚继续挤压前⽅岩⽯，当扭转⼒增⼤到极限值时，岩⽯沿剪切⾯产⽣⼤剪切破碎，然后扭转⼒突然减⼩。

碰撞、压碎及⼩剪切、⼤剪切这三个过程反复进⾏，形成刮⼑钻头破碎塑脆性岩⽯的全过程。

3）刮⼑钻头的正确使⽤刮⼑钻头适⽤于软地层和粘软地层。

钻进时需要适当控制钻压与转速，注意防斜、防蹩、防⽌⼑翼断裂。

由于刮⼑钻头在软地层中的机钻速较快，岩屑量较⼤，宜采⽤⼤排量钻进，充分清洗井底和冷却钻头。

刮⼑钻头钻进时，⼑翼外侧线速度较⾼，磨损速度较快，钻头容易磨损成锥形，此时要特别注意防斜和防⽌井径缩⼩。
