初中物理钻头知识点总结
本文将着重介绍物理学中一个重要的知识点——钻头。
钻头是指用于钻孔或在地下开凿等工程中的钻石、硬质合金等刀具的统称。
在石油勘探、地质勘测和矿山开采等领域中，钻头扮演着重要的角色。
首先，我们来了解一下钻头的类型。
按功能来分，钻头可分为地质钻头、机械工程用的钻头、石油勘探用的钻头等。
按结构来分，钻头有钻头头部、钻头身段、连接部分、钻头内部的压力平衡系统、切削系统、冷却装置。
钻头的切削原理是指利用钻头上的刀具对被加工物体进行切削，使被加工物体去除一定的金属材料，并将加工后的表面形成一定形状和尺寸的工件。
在切削系统中，刀具的设计、材料的选择、刀尖的形状都对切削效果有着重要的影响。
另外，钻头的冷却装置也是一个很重要的组成部分。
在切削过程中，钻头的工件和刀具都会产生大量的热量，如果不及时散热，将会导致刀具的温升过高，甚至造成刀具的失效。
因此，冷却装置对切削效果和刀具的使用寿命都有重要影响。
在钻头的使用过程中，我们还需要考虑到钻头的使用寿命问题。
钻头的使用寿命是指钻头在一定的使用条件下能够连续工作的时间。
决定钻头使用寿命的因素有很多，比如工件的材料、硬度，切削速度、切削深度等等。
正确选用合适的钻头，并注意切削条件的选择，都是延长钻头使用寿命的关键。
总的来说，钻头是一种非常重要的刀具，广泛应用于石油勘探、地质勘测、矿山开采等领域。
了解钻头的类型、结构、切削原理、冷却装置、使用寿命等知识，对于正确使用和维护钻头都至关重要。
希望本文能对大家对钻头有更深入的了解。

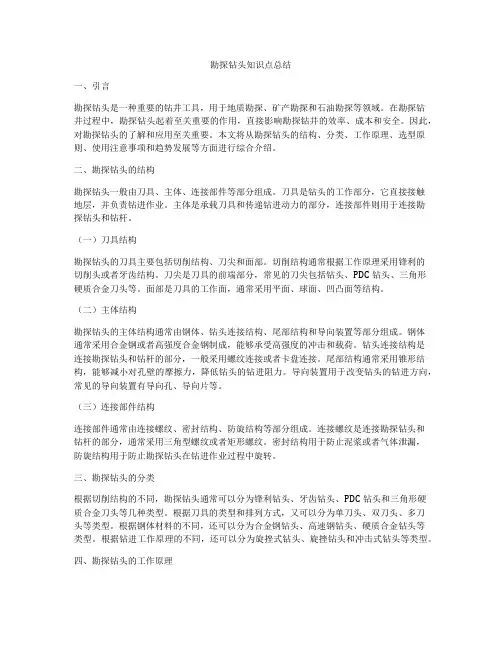

勘探钻头知识点总结一、引言勘探钻头是一种重要的钻井工具，用于地质勘探、矿产勘探和石油勘探等领域。
在勘探钻井过程中，勘探钻头起着至关重要的作用，直接影响勘探钻井的效率、成本和安全。
因此，对勘探钻头的了解和应用至关重要。
本文将从勘探钻头的结构、分类、工作原理、选型原则、使用注意事项和趋势发展等方面进行综合介绍。
二、勘探钻头的结构勘探钻头一般由刀具、主体、连接部件等部分组成。
刀具是钻头的工作部分，它直接接触地层，并负责钻进作业。
主体是承载刀具和传递钻进动力的部分，连接部件则用于连接勘探钻头和钻杆。
（一）刀具结构勘探钻头的刀具主要包括切削结构、刀尖和面部。
切削结构通常根据工作原理采用锋利的切削头或者牙齿结构。
刀尖是刀具的前端部分，常见的刀尖包括钻头、PDC钻头、三角形硬质合金刀头等。
面部是刀具的工作面，通常采用平面、球面、凹凸面等结构。
（二）主体结构勘探钻头的主体结构通常由钢体、钻头连接结构、尾部结构和导向装置等部分组成。
钢体通常采用合金钢或者高强度合金钢制成，能够承受高强度的冲击和载荷。
钻头连接结构是连接勘探钻头和钻杆的部分，一般采用螺纹连接或者卡盘连接。
尾部结构通常采用锥形结构，能够减小对孔壁的摩擦力，降低钻头的钻进阻力。
导向装置用于改变钻头的钻进方向，常见的导向装置有导向孔、导向片等。
（三）连接部件结构连接部件通常由连接螺纹、密封结构、防旋结构等部分组成。
连接螺纹是连接勘探钻头和钻杆的部分，通常采用三角型螺纹或者矩形螺纹。
密封结构用于防止泥浆或者气体泄漏，防旋结构用于防止勘探钻头在钻进作业过程中旋转。
三、勘探钻头的分类根据切削结构的不同，勘探钻头通常可以分为锋利钻头、牙齿钻头、PDC钻头和三角形硬质合金刀头等几种类型。
根据刀具的类型和排列方式，又可以分为单刀头、双刀头、多刀头等类型。
根据钢体材料的不同，还可以分为合金钢钻头、高速钢钻头、硬质合金钻头等类型。
根据钻进工作原理的不同，还可以分为旋挫式钻头、旋挫钻头和冲击式钻头等类型。
钻削与钻头钻削用各种钻头进行钻孔、扩孔或锪孔的切削加工。
钻孔是用麻花钻、扁钻或中心孔钻等在实体材料上钻削通孔或盲孔。
扩孔是用扩孔钻扩大工件上预制孔的孔径。
锪孔是用锪孔钻在预制孔的一端加工沉孔、锥孔、局部平面或球面等，以便安装紧固件。
钻削方式主要有两种：①工件不动，钻头作旋转运动和轴向进给，这种方式一般在钻床、镗床、加工中心或组合机床上应用；②工件旋转，钻头仅作轴向进给，这种方式一般在车床或深孔钻床上应用。
麻花钻的钻孔孔径范围为0.05～100mm，采用扁钻可达125mm。
对于孔径大于100mm的孔，一般先加工出孔径较小的预制孔(或预留铸造孔)，而后再将孔径镗削到规定尺寸。
钻削时，钻削速度v 是钻头外径的圆周速度(米/分)；进给量f 是钻头(或工件)每转钻入孔中的轴向移动距离(mm/r)。
图2是麻花钻的钻削要素，由于麻花钻有两个刀齿，故每齿进给量a f =f /2(mm/齿)。
切削深度a p 有两种：钻孔时按钻头直径d 的一半计算；扩孔时按(d -d 0)/2计算，其中d 0为预制孔直径。
每个刀齿切下的切屑厚度a 0=a f sin K r ，单位为mm 。
式中K r 为钻头顶角的一半。
使用高速钢麻花钻钻削钢铁材料时，钻削速度常取16～40米/分，用硬质合金钻头钻孔时速度可提高1倍。
钻削过程中，麻花钻头有两条主切削刃和一条横刃，俗称“一尖(钻心尖)三刃”，参与切削工作，它是在横刃严重受挤和排屑不利的半封闭状态下工作，所以加工的条件比车削或其他切削方法更为复杂和困难，加工精度较低，表面较粗糙。
钻削钢铁材料的精度一般为IT13～10，表面粗糙度为R a 20～1.25μm ，扩孔精度可达IT10～9，表面粗糙度为R a 10～0.63μm 。
钻削加工的质量和效率很大程度上决定于钻头切削刃的形状。
在生产中往往用修磨的方法改变麻花钻头切削刃的形状和角度以减少切削阻力，提高钻削性能，中国的群钻就是采用这种方法创制出来的。
钻头的主要参数
1. 钻头直径
钻头直径是指钻头切削部分的最大外径。
钻头直径决定了钻孔的直径大小,是钻头最重要的参数之一。
钻头直径必须与所需钻孔直径相匹配。
2. 总长度
钻头总长度是指从钻头柄端到钻头尖端的全长。
总长度决定了钻头的最大钻孔深度。
3. 锥度角
锥度角是指钻头前端锥形切削部分的半雕角。
锥度角决定了钻头进给时的切削力和切屑排出情况。
通常锥度角在118°-135°之间。
4. 螺旋角
螺旋角是指主切削刃与钻柄轴线的夹角。
螺旋角影响切屑的流动和排出情况。
较大的螺旋角有利于切屑排出。
5. 刃磨角
刃磨角是指主切削刃与钻柄轴线的夹角。
刃磨角影响切削力和切削温度。
合理的刃磨角可以减小切削力和切削温度。
6. 材质
钻头材质包括高速钢、硬质合金、陶瓷等。
不同材质适用于不同加工对象。
硬质合金钻头耐磨性好,适合钻金属;高速钢钻头价格便宜,
适合钻木材等非金属。
以上是钻头的主要参数,正确选择和匹配各参数对钻孔质量和效率至关重要。
钻头的主要参数钻头的主要参数是指影响钻头性能和适用范围的关键参数，钻头的选择和使用取决于这些参数的特性。
以下是钻头的主要参数及其相关内容：1. 刀具材料：钻头的刀具材料是影响钻头性能的重要因素之一。
常见的刀具材料包括高速钢、硬质合金、陶瓷和金刚石等。
不同材料具有不同的硬度、耐磨性和热稳定性，选择合适的刀具材料可以提高钻头的寿命和效率。
2. 刀具形状：钻头的刀具形状也是影响其性能的关键参数。
常见的刀具形状包括直柄钻头、T型钻头、锥柄钻头、螺旋钻头等。
不同形状的钻头适用于不同的钻孔任务，选择合适的刀具形状可以提高钻头的钻孔精度和效率。
3. 刀具直径：钻头的直径是指钻头刀具的直径尺寸，通常以毫米或英寸为单位。
钻头的直径决定了钻孔的尺寸和精度，选择合适直径的钻头可以确保钻孔的质量和准确度。
4. 刀具长度：钻头的长度是指钻头刀具的长度尺寸，不同长度的钻头适用于不同深度的钻孔任务。
选择合适长度的钻头可以提高钻头的稳定性和钻孔的精度。
5. 刀具涂层：钻头的涂层是钻头表面的一层特殊涂层，可以提高钻头的硬度、耐磨性和热稳定性。
常见的钻头涂层包括TiN涂层、TiCN涂层、TiAlN涂层等，选择合适的涂层可以提高钻头的寿命和性能。
6. 刀具刃数：钻头的刃数是指钻头刀具的切削刃数目，刃数的多少影响钻头的切削效率和钻孔的表面质量。
通常，刃数越多的钻头切削效率越高，但钻头的切削力和振动也会增加。
7. 刀具钻头的冷却方式：钻头的冷却方式是钻头的冷却和润滑的关键参数，不同的钻头冷却方式包括内冷钻头、外冷钻头、内外冷钻头等。
选择合适的冷却方式可以降低钻头的温度和摩擦，延长钻头的寿命和提高钻头的钻孔质量。
钻头的主要参数包括刀具材料、刀具形状、刀具直径、刀具长度、刀具涂层、刀具刃数和刀具钻头的冷却方式等，选择合适的钻头参数可以提高钻头的性能和钻孔的质量，确保钻孔任务的顺利进行。
钻头科普知识1、钻头分类、各自主要用途、特点；分类：目前石油钻井中使用的钻头主要有三类，即牙轮钻头，金刚石材料钻头及刮刀钻头。
金刚石材料钻头按破岩原件材料分为天然金刚石钻头，聚晶金刚石复合片钻头（简称PDC钻头）以及热稳定性聚晶金刚石钻头（简称TSP钻头）聚晶金刚石钻头按照切削齿的形状不同又可分为圆柱聚晶金刚石钻头或三角聚晶金刚石钻头；TSP钻头亦可分为圆柱TSP钻头和三角TSP钻头。
PDC钻头按钻头冠材料和切削齿结构划分又可分为胎体PDC钻头和钢体PDC钻头两类。
用途：在油用钻头中按主要用途分有以下几类：全面钻进钻头（常规钻头）造斜钻头：用于造斜段井位，钻头保径段较短小取芯钻头：用于取芯，根据内外径的不同配备不同的取芯工具双芯扩眼钻头：分领眼钻头与扩眼钻头两部分2、钻头型号示意；8.附加说明7.设计分类号6.钻头头型5.刀翼数量4. PDC 齿的直径3.钻头用途2.钻头类型钻头直径1. 第一字段为阿拉伯数字表示钻头直径，可以用英寸和毫米表示，前面的阿拉伯数字表示钻头外径（双芯钻头表示钻头通径），后面的阿拉伯数字表示钻头内径（非取芯钻头省略）。
2.第二字段为一个英文字母，表示钻头类型（包括冠体材料和切削齿）。
字母钻头类型M 胎体式PDC钻头S 钢体式PDC钻头N 胎体式天然金刚石钻头C 胎体式人造圆柱聚晶金刚石钻头T 胎体式人造三角聚晶金刚石钻头I 胎体式孕镶人造单晶金刚石钻头3.第三字段为一个英文字母，表示钻头用途。
字母钻头用途D 钻进（Drill）钻头C 取芯(Core)钻头B 双(Bi-)心钻头4.第四字段为一个阿拉伯数字，表示PDC 齿的直径。
数字PDC 齿的直径0 10mm以下Less than 10mm1 10mm2 22mm3 13mm6 16mm9 19mm5.第五字段为一个阿拉伯数字，表示钻头的刀翼数量，4表示4个刀翼，5表示5个刀翼，以此类推。
0表示非刀翼式布齿，1表示11个刀翼，2表示12个刀翼和12刀翼以上。
勘探钻头知识点总结图一、引言勘探钻头是石油勘探开采中的重要工具，用于在地下进行钻孔，以获取地下岩石及矿石等地质信息。
其作用是传递钻进动力、传递旋向力、清除钻孔边界岩屑和冷却孔内钻头，并传递岩屑和钻井液到地表。
本文将对勘探钻头的结构、分类、工作原理及应用进行详细的总结，以供相关专业人员深入了解和学习。
二、结构1. 钻头外壳钻头外壳是勘探钻头的外部保护层，起到减少钻头与地层摩擦，减少磨损的作用。
外壳通常由硬质合金制成，具有很高的耐磨性和强度。
2. 钻头身钻头身是钻头的主体部分，通常由坚固的合金钢或硬质合金材料制成。
其上设有切削结构，用于切削地层岩石。
3. 钻头结构钻头结构是勘探钻头中最为重要的部分，包括切削结构、导向结构和连接结构。
切削结构通常由刀片、钻头体和切削面等组成，用于切削地层岩石。
导向结构是用于控制钻头方向的部分，通常包括平面导向结构和弯曲导向结构两种。
连接结构是用于连接钻头与钻柱的部分，通常包括旋转接头及其密封部分。
三、分类根据钻头切削方式和工作环境的不同，勘探钻头可以分为多种类型，主要包括：1. 钻头按切削方式分类（1）拋采钻头：适用于软岩层，用于快速穿透，具有较强的冲击力和穿透性。
（2）钻压式钻头：适用于硬岩层，用于较慢穿透，具有较强的剪切力和耐磨性。
2. 钻头按工作环境分类（1）空气冲击式钻头：适用于露天开采及岩溶地质条件下的钻井。
（2）液压式钻头：适用于地下水位较高的钻井场合。
（3）钻插式钻头：适用于湿法钻井。
四、工作原理勘探钻头是通过钻台的旋转和推进，利用钻头本身的重量和旋转力在地层中进行切削，使岩石碎屑和钻井液一起上升至井口。
其工作原理主要包括冲击力、旋转力和制动力。
1. 冲击力冲击力是由钻头的下压重量和地层反力产生的，用于切削地层岩石。
在拋采钻头中，冲击力是由拋控器或拋泵提供的。
2. 旋转力旋转力是由钻台产生的，通过钻柱传递给钻头，用于使钻头旋转并切削地层岩石。
3. 制动力制动力主要由钻头与地层的摩擦力提供，用于保持钻头钻进的稳定性。
一、钻头刃口修磨和强化对钻削加工的改善钻头在进行孔加工过程中会有不同程度的磨损，对钻头的材质和磨损情况进行分析，在改善钻削加工时，对钻头刃口进行修磨和强化，可有效改善钻头在加工过程中的磨损情况，提高钻头的性能和使用寿命。
vip汽车设计网孔加工在金属切削加工中占有重要地位，一般约占机械加工量的1/3。
其中钻孔约占22%～25%，其余孔加工约占11%～13%。
由于孔加工条件苛刻的缘故，孔加工刀具的技术发展要比车、铣类刀具迟缓一些。
近年来，随着中、小批量生产对生产效率、自动化程度以及加工中心性能要求的不断提升，刀具磨锋技术、多轴数控刀具刃磨设备的发展带动了孔加工刀具的发展，其中最典型的就是在机械生产中已应用多年、使用最为广泛的整体结构的钻头修磨技术逐渐成熟起来。
通过对钻头刃口的修磨和强化改善钻削加工条件，要从钻头的结构特点和实际使用情况中寻求解决方法。
vip汽车设计网钻头的特点vip汽车设计网1．钻头的材质分为高速钢和硬质合金，高速钢主要采用高速钢W系、Mo系材料；硬质合金采用钨钛类（YG）、钨钛钴类（YT）材料。
比较有代表性的如表1中所列W18Gr4V、YG6和YT14。
vip汽车设计网vip汽车设计网图1 钻头的基本结构2．麻花钻的基本形状和结构并没有太大的改变（见图1）。
vip汽车设计网3．麻花钻切削刃的几何角度之间具有一定的特点和关联性。
如图2所示，主偏角为Kr，刃倾角为λs，前角为λs，后角为αf，锋角为2φ（传统为118°）。
vip汽车设计网表1 高速钢和硬质合金材料的物理力学性能vip汽车设计网vip汽车设计网其中，钻头螺旋型结构具有如下特点：vip汽车设计网（1）主偏角Kr在锋角2φ确定后也随之确定。
vip汽车设计网（2）由于钻头切削刃的刀尖（钻头直径处）为切削刃的最低点，从结构可知钻头切削刃的刃倾角λs为负。
vip汽车设计网（3）在钻头螺旋槽形状结构影响下，刃部前角λs由钻头外径的韧带处向钻心方向逐渐变小。
