(优选)钻头基本知识详解.

初中物理钻头知识点总结
本文将着重介绍物理学中一个重要的知识点——钻头。

钻头是指用于钻孔或在地下开凿等工程中的钻石、硬质合金等刀具的统称。

在石油勘探、地质勘测和矿山开采等领域中，钻头扮演着重要的角色。

首先，我们来了解一下钻头的类型。

按功能来分，钻头可分为地质钻头、机械工程用的钻头、石油勘探用的钻头等。

按结构来分，钻头有钻头头部、钻头身段、连接部分、钻头内部的压力平衡系统、切削系统、冷却装置。

钻头的切削原理是指利用钻头上的刀具对被加工物体进行切削，使被加工物体去除一定的金属材料，并将加工后的表面形成一定形状和尺寸的工件。

在切削系统中，刀具的设计、材料的选择、刀尖的形状都对切削效果有着重要的影响。

另外，钻头的冷却装置也是一个很重要的组成部分。

在切削过程中，钻头的工件和刀具都会产生大量的热量，如果不及时散热，将会导致刀具的温升过高，甚至造成刀具的失效。

因此，冷却装置对切削效果和刀具的使用寿命都有重要影响。

在钻头的使用过程中，我们还需要考虑到钻头的使用寿命问题。

钻头的使用寿命是指钻头在一定的使用条件下能够连续工作的时间。

决定钻头使用寿命的因素有很多，比如工件的材料、硬度，切削速度、切削深度等等。

正确选用合适的钻头，并注意切削条件的选择，都是延长钻头使用寿命的关键。

总的来说，钻头是一种非常重要的刀具，广泛应用于石油勘探、地质勘测、矿山开采等领域。

了解钻头的类型、结构、切削原理、冷却装置、使用寿命等知识，对于正确使用和维护钻头都至关重要。

希望本文能对大家对钻头有更深入的了解。

钻削与钻头钻削用各种钻头进行钻孔、扩孔或锪孔的切削加工。

钻孔是用麻花钻、扁钻或中心孔钻等在实体材料上钻削通孔或盲孔。

扩孔是用扩孔钻扩大工件上预制孔的孔径。

锪孔是用锪孔钻在预制孔的一端加工沉孔、锥孔、局部平面或球面等，以便安装紧固件。

钻削方式主要有两种：①工件不动，钻头作旋转运动和轴向进给，这种方式一般在钻床、镗床、加工中心或组合机床上应用；②工件旋转，钻头仅作轴向进给，这种方式一般在车床或深孔钻床上应用。

麻花钻的钻孔孔径范围为0.05～100mm，采用扁钻可达125mm。

对于孔径大于100mm的孔，一般先加工出孔径较小的预制孔(或预留铸造孔)，而后再将孔径镗削到规定尺寸。

钻削时，钻削速度v 是钻头外径的圆周速度(米/分)；进给量f 是钻头(或工件)每转钻入孔中的轴向移动距离(mm/r)。

图2是麻花钻的钻削要素，由于麻花钻有两个刀齿，故每齿进给量a f =f /2(mm/齿)。

切削深度a p 有两种：钻孔时按钻头直径d 的一半计算；扩孔时按(d -d 0)/2计算，其中d 0为预制孔直径。

每个刀齿切下的切屑厚度a 0=a f sin K r ，单位为mm 。

式中K r 为钻头顶角的一半。

使用高速钢麻花钻钻削钢铁材料时，钻削速度常取16～40米/分，用硬质合金钻头钻孔时速度可提高1倍。

钻削过程中，麻花钻头有两条主切削刃和一条横刃，俗称“一尖(钻心尖)三刃”，参与切削工作，它是在横刃严重受挤和排屑不利的半封闭状态下工作，所以加工的条件比车削或其他切削方法更为复杂和困难，加工精度较低，表面较粗糙。

钻削钢铁材料的精度一般为IT13～10，表面粗糙度为R a 20～1.25μm ，扩孔精度可达IT10～9，表面粗糙度为R a 10～0.63μm 。

钻削加工的质量和效率很大程度上决定于钻头切削刃的形状。

在生产中往往用修磨的方法改变麻花钻头切削刃的形状和角度以减少切削阻力，提高钻削性能，中国的群钻就是采用这种方法创制出来的。

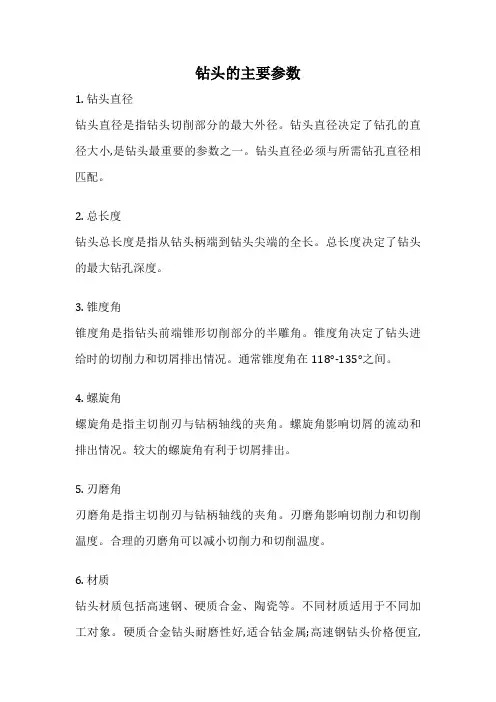

钻头的主要参数
1. 钻头直径
钻头直径是指钻头切削部分的最大外径。

钻头直径决定了钻孔的直径大小,是钻头最重要的参数之一。

钻头直径必须与所需钻孔直径相匹配。

2. 总长度
钻头总长度是指从钻头柄端到钻头尖端的全长。

总长度决定了钻头的最大钻孔深度。

3. 锥度角
锥度角是指钻头前端锥形切削部分的半雕角。

锥度角决定了钻头进给时的切削力和切屑排出情况。

通常锥度角在118°-135°之间。

4. 螺旋角
螺旋角是指主切削刃与钻柄轴线的夹角。

螺旋角影响切屑的流动和排出情况。

较大的螺旋角有利于切屑排出。

5. 刃磨角
刃磨角是指主切削刃与钻柄轴线的夹角。

刃磨角影响切削力和切削温度。

合理的刃磨角可以减小切削力和切削温度。

6. 材质
钻头材质包括高速钢、硬质合金、陶瓷等。

不同材质适用于不同加工对象。

硬质合金钻头耐磨性好,适合钻金属;高速钢钻头价格便宜,
适合钻木材等非金属。

以上是钻头的主要参数,正确选择和匹配各参数对钻孔质量和效率至关重要。

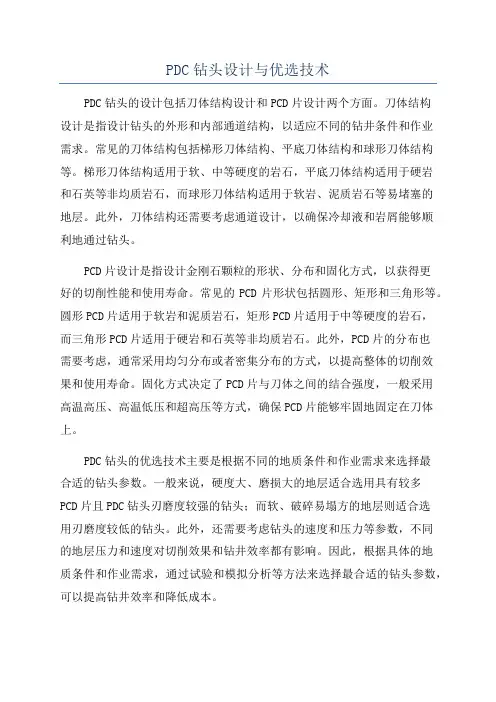

PDC钻头设计与优选技术PDC钻头的设计包括刀体结构设计和PCD片设计两个方面。

刀体结构设计是指设计钻头的外形和内部通道结构，以适应不同的钻井条件和作业需求。

常见的刀体结构包括梯形刀体结构、平底刀体结构和球形刀体结构等。

梯形刀体结构适用于软、中等硬度的岩石，平底刀体结构适用于硬岩和石英等非均质岩石，而球形刀体结构适用于软岩、泥质岩石等易堵塞的地层。

此外，刀体结构还需要考虑通道设计，以确保冷却液和岩屑能够顺利地通过钻头。

PCD片设计是指设计金刚石颗粒的形状、分布和固化方式，以获得更好的切削性能和使用寿命。

常见的PCD片形状包括圆形、矩形和三角形等。

圆形PCD片适用于软岩和泥质岩石，矩形PCD片适用于中等硬度的岩石，而三角形PCD片适用于硬岩和石英等非均质岩石。

此外，PCD片的分布也需要考虑，通常采用均匀分布或者密集分布的方式，以提高整体的切削效果和使用寿命。

固化方式决定了PCD片与刀体之间的结合强度，一般采用高温高压、高温低压和超高压等方式，确保PCD片能够牢固地固定在刀体上。

PDC钻头的优选技术主要是根据不同的地质条件和作业需求来选择最合适的钻头参数。

一般来说，硬度大、磨损大的地层适合选用具有较多PCD片且PDC钻头刃磨度较强的钻头；而软、破碎易塌方的地层则适合选用刃磨度较低的钻头。

此外，还需要考虑钻头的速度和压力等参数，不同的地层压力和速度对切削效果和钻井效率都有影响。

因此，根据具体的地质条件和作业需求，通过试验和模拟分析等方法来选择最合适的钻头参数，可以提高钻井效率和降低成本。

总之，PDC钻头的设计和优选技术是提高钻井效率和保证钻孔质量的关键。

通过合理的刀体结构设计和PCD片设计，可以获取更好的切削性能和使用寿命。

根据不同的地质条件和作业需求来选择最合适的钻头参数，可以提高钻井效率和降低成本。

随着石油工程和地质勘探等行业的不断发展，PDC钻头的设计和优选技术也将不断完善和创新。

勘探钻头知识点总结图一、引言勘探钻头是石油勘探开采中的重要工具，用于在地下进行钻孔，以获取地下岩石及矿石等地质信息。

其作用是传递钻进动力、传递旋向力、清除钻孔边界岩屑和冷却孔内钻头，并传递岩屑和钻井液到地表。

本文将对勘探钻头的结构、分类、工作原理及应用进行详细的总结，以供相关专业人员深入了解和学习。

二、结构1. 钻头外壳钻头外壳是勘探钻头的外部保护层，起到减少钻头与地层摩擦，减少磨损的作用。

外壳通常由硬质合金制成，具有很高的耐磨性和强度。

2. 钻头身钻头身是钻头的主体部分，通常由坚固的合金钢或硬质合金材料制成。

其上设有切削结构，用于切削地层岩石。

3. 钻头结构钻头结构是勘探钻头中最为重要的部分，包括切削结构、导向结构和连接结构。

切削结构通常由刀片、钻头体和切削面等组成，用于切削地层岩石。

导向结构是用于控制钻头方向的部分，通常包括平面导向结构和弯曲导向结构两种。

连接结构是用于连接钻头与钻柱的部分，通常包括旋转接头及其密封部分。

三、分类根据钻头切削方式和工作环境的不同，勘探钻头可以分为多种类型，主要包括：1. 钻头按切削方式分类（1）拋采钻头：适用于软岩层，用于快速穿透，具有较强的冲击力和穿透性。

（2）钻压式钻头：适用于硬岩层，用于较慢穿透，具有较强的剪切力和耐磨性。

2. 钻头按工作环境分类（1）空气冲击式钻头：适用于露天开采及岩溶地质条件下的钻井。

（2）液压式钻头：适用于地下水位较高的钻井场合。

（3）钻插式钻头：适用于湿法钻井。

四、工作原理勘探钻头是通过钻台的旋转和推进，利用钻头本身的重量和旋转力在地层中进行切削，使岩石碎屑和钻井液一起上升至井口。

其工作原理主要包括冲击力、旋转力和制动力。

1. 冲击力冲击力是由钻头的下压重量和地层反力产生的，用于切削地层岩石。

在拋采钻头中，冲击力是由拋控器或拋泵提供的。

2. 旋转力旋转力是由钻台产生的，通过钻柱传递给钻头，用于使钻头旋转并切削地层岩石。

3. 制动力制动力主要由钻头与地层的摩擦力提供，用于保持钻头钻进的稳定性。

钻头科普知识1、钻头分类、各自主要用途、特点；分类：目前石油钻井中使用的钻头主要有三类，即牙轮钻头，金刚石材料钻头及刮刀钻头。

金刚石材料钻头按破岩原件材料分为天然金刚石钻头，聚晶金刚石复合片钻头（简称PDC钻头）以及热稳定性聚晶金刚石钻头（简称TSP钻头）聚晶金刚石钻头按照切削齿的形状不同又可分为圆柱聚晶金刚石钻头或三角聚晶金刚石钻头；TSP钻头亦可分为圆柱TSP钻头和三角TSP钻头。

PDC钻头按钻头冠材料和切削齿结构划分又可分为胎体PDC钻头和钢体PDC钻头两类。

用途：在油用钻头中按主要用途分有以下几类：全面钻进钻头（常规钻头）造斜钻头：用于造斜段井位，钻头保径段较短小取芯钻头：用于取芯，根据内外径的不同配备不同的取芯工具双芯扩眼钻头：分领眼钻头与扩眼钻头两部分2、钻头型号示意；8.附加说明7.设计分类号6.钻头头型5.刀翼数量4. PDC 齿的直径3.钻头用途2.钻头类型钻头直径1. 第一字段为阿拉伯数字表示钻头直径，可以用英寸和毫米表示，前面的阿拉伯数字表示钻头外径（双芯钻头表示钻头通径），后面的阿拉伯数字表示钻头内径（非取芯钻头省略）。

2.第二字段为一个英文字母，表示钻头类型（包括冠体材料和切削齿）。

字母钻头类型M 胎体式PDC钻头S 钢体式PDC钻头N 胎体式天然金刚石钻头C 胎体式人造圆柱聚晶金刚石钻头T 胎体式人造三角聚晶金刚石钻头I 胎体式孕镶人造单晶金刚石钻头3.第三字段为一个英文字母，表示钻头用途。

字母钻头用途D 钻进（Drill）钻头C 取芯(Core)钻头B 双(Bi-)心钻头4.第四字段为一个阿拉伯数字，表示PDC 齿的直径。

数字PDC 齿的直径0 10mm以下Less than 10mm1 10mm2 22mm3 13mm6 16mm9 19mm5.第五字段为一个阿拉伯数字，表示钻头的刀翼数量，4表示4个刀翼，5表示5个刀翼，以此类推。

0表示非刀翼式布齿，1表示11个刀翼，2表示12个刀翼和12刀翼以上。

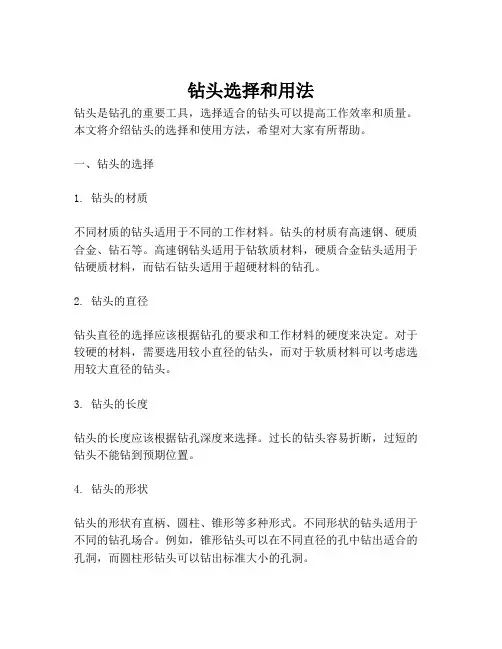

钻头选择和用法钻头是钻孔的重要工具，选择适合的钻头可以提高工作效率和质量。

本文将介绍钻头的选择和使用方法，希望对大家有所帮助。

一、钻头的选择1. 钻头的材质不同材质的钻头适用于不同的工作材料。

钻头的材质有高速钢、硬质合金、钻石等。

高速钢钻头适用于钻软质材料，硬质合金钻头适用于钻硬质材料，而钻石钻头适用于超硬材料的钻孔。

2. 钻头的直径钻头直径的选择应该根据钻孔的要求和工作材料的硬度来决定。

对于较硬的材料，需要选用较小直径的钻头，而对于软质材料可以考虑选用较大直径的钻头。

3. 钻头的长度钻头的长度应该根据钻孔深度来选择。

过长的钻头容易折断，过短的钻头不能钻到预期位置。

4. 钻头的形状钻头的形状有直柄、圆柱、锥形等多种形式。

不同形状的钻头适用于不同的钻孔场合。

例如，锥形钻头可以在不同直径的孔中钻出适合的孔洞，而圆柱形钻头可以钻出标准大小的孔洞。

二、钻头的使用方法1. 钻孔前的准备在钻孔前，应该仔细检查钻头的状态。

如果钻头有损伤或磨损，应该更换新的钻头。

同时，需要选用适合的冷却液，在钻孔时往钻孔位置不断滴入冷却液，以保持钻头的清洁，避免过热和磨损。

2. 钻孔时的操作（1）确定钻孔位置和深度。

（2）将钻头与钻机卡口紧固，开启钻机。

（3）将钻头缓慢地放到工作材料上，施加适当的力量，使钻头慢慢进入材料。

要注意钻孔过程中的速度和力度，不要过快或过慢，避免钻头折断或损伤工件。

（4）如钻头进入物料后未见钻头硬度，则需加压，直至水平位置的手掌如果觉得发热uc0一定要停下来，冷却后再继续。

（5）钻孔完成后，应该用冷却液清洗钻头，并及时清理工作面，以免影响下一次钻孔质量。

三、注意事项1. 钻头使用前，应该先检查其是否完好，避免造成损害。

2. 钻头必须保持冷却，以保证钻头的寿命和工作效率。

3. 钻孔时应该使用适当的加压力度，不要过急或过缓。

4. 钻孔完成后应该及时清洗和保养钻头，避免生锈和损坏。

总之，选择合适的钻头和正确的使用方式，不仅可以提高工作效率，还能够保证钻孔质量。

常见钻头的分类及作⽤，机加⼯⼈员都了解的简单⼩知识常见钻头的分类及作⽤1.定⼼钻：⽤于在钻孔前预先钻出孔的中⼼位置，防⽌钻孔时钻头移位，分为60°、90°和120°三种形式。

结构和形状如图：2.中⼼钻：⽤于加⼯中⼼孔，通常为⾼速钢。

分为：A型（60°）、B型（60°并带120°保护锥）、R型（圆弧形）3.⿇花钻：主要⽤于钻孔，标准为：GB/T6135.4-1996。

4.锪孔钻：⽤于在已完成钻孔任务的孔⼝加⼯同轴的平⾯或倒⾓。

分为四种形式：平⾯、60°倒⾓、90°倒⾓和120°倒⾓。

5.深孔钻深孔钻通常是指⽣产加⼯孔深与直径⽐为超过6的孔的数控⼑⽚。

常见的有枪钻、BTA深孔钻、喷涌钻、DF深孔钻等。

套料钻也常见于深孔加⼯。

6.扩孔钻扩孔钻有3——4个⼑齿，其刚度⽐⿇花钻好，⽤以扩张现有的孔并提升⽣产加⼯精密度和光滑度。

7.扁钻扁钻的切削部分为铲形，结构简单，制造成本低，切削液轻易导⼊孔中，但切削和排屑性能较差。

扁钻的结构有整体式和装配式两种。

整体式主要⽤于钻削直径0.03～0.5毫⽶的微孔。

装配式扁钻⼑⽚可换，可采⽤内冷却，主要⽤于钻削直径25～500毫⽶的⼤孔。

8.空⼼钻钻杆中间是中空的钻头，主要⽤于钻物取芯。

9. U钻U钻也叫快速钻，是⼀种内冷钻头，排削好，效率很⾼，可以连续钻孔。

⼑体前端装有可更换的⼑⽚，降低了使⽤的成本。

U钻与普通钻头的区别就是U钻使⽤⼑⽚-----周边⼑⽚和中⼼⼑⽚，⼑具磨损后⽆需重磨直接更换⼑⽚即可，使⽤可转位⼑⽚⽐整体硬钻要节省材料，并且⼑⽚的⼀致性更容易控制零件尺⼨。

U钻的刚性好，可以采⽤很⾼的进给率，⽽且U钻的加⼯直径要⽐普通钻头⼤的多，最⼤能达到D50~60mm。

钻头必备知识点总结一、钻头的分类1. 按照用途分类：(1) 岩石钻头：用于钻探岩石、混凝土、砖瓦等硬质材料。

(2) 石油钻头：用于石油和天然气勘探和开采。

(3) 水井钻头：用于水井钻探。

(4) 其他特殊用途钻头：用于其它特殊工程和领域。

2. 按照结构分类：(1) 固体合金钻头：由钻头上部的合金头部和下部的连接工具组成，适用于一般钻探作业。

(2) 钻齿钻头：通过转动和下压钻头完成钻孔工作，适用于岩石、地层等硬质材料。

(3) 三翼扩孔钻头：通过转动和提升的方式完成扩孔工作，适用于土层和煤层。

3. 按照工作原理分类：(1) 机械钻头：通过钻头直接对物质进行撞击或切削，完成钻孔工作。

(2) 液压钻头：通过液压系统提供动力，驱动钻头完成钻孔工作。

(3) 钻屑提取钻头：通过钻屑提取系统实时清除孔内钻屑，提高钻孔效率。

二、钻头的主要部件1. 钻头头部：由切削工具、切削齿、耐磨材料等构成，用于与地层或物质接触，完成切削和撞击作用。

2. 钻头连接工具：用于连接钻头和钻杆，传递旋转和下压力。

3. 钻头液压系统：用于提供动力和控制驱动钻头进行旋转和下压。

4. 钻头钻孔控制系统：用于实时监测钻孔情况，调整钻头下压力和旋转速度，确保钻孔效果和安全。

5. 钻头清洁系统：用于清除孔内钻屑，保持良好的钻孔环境。

三、钻头的选择与使用1. 根据工程和物质特性选择合适的钻头类型和规格。

2. 根据地层和孔深选择合适的钻头结构和工作原理。

3. 在使用过程中，注意保持钻头清洁，及时更换磨损严重的部件。

4. 在使用过程中，注意及时调整钻孔控制系统，保持稳定的钻孔效果。

四、钻头的保养和维护1. 定期检查和清洁钻头的各个部件，保持良好的工作状态。

2. 注意保护切削工具和切削齿，防止磨损和损坏。

3. 定期更换钻头的磨损部件，确保钻头的正常使用寿命。

4. 注意保护钻头连接工具，防止断裂和脱落。

五、钻头的安全使用1. 在使用钻头时，注意个人安全防护，包括头部、眼睛、手部等。

钻工基础必学知识点
1. 钻工的基本原理和分类：钻工是利用钻头对固体材料进行钻孔加工
的一种工艺。

它根据钻孔的目的和要求，可以分为普通钻孔、深孔钻、散孔等。

2. 钻头的结构和类型：钻头是钻工中最重要的工具之一，它由钻杆、
刃口和切削油道等部分组成。

常见的钻头类型包括中心钻头、跳动钻头、沉头钻头、扩孔钻头等。

3. 钻孔工艺：钻孔工艺是指钻工中的具体操作步骤和技巧。

通常包括
选定合适的钻头、确定切削速度和进给量、正确安装和装夹工件等。

4. 切削液：切削液是钻孔过程中必不可少的辅助液体。

它作为冷却、
润滑和带走切屑的介质，可以提高钻孔质量和工件表面的精度。

5. 钻孔质量检查和修整：钻孔完成后，需要对钻孔质量进行检查和修整。

主要包括测量孔径尺寸、孔径粗糙度和圆度等。

6. 钻孔机械设备：钻工过程中需要使用各种钻孔机械设备。

常用的设
备包括手动钻床、卧式钻床、立式钻床、数控钻床等。

7. 钻头切削力分析：在钻工过程中，理解和分析钻头的切削力对提高
钻孔效果和延长钻头寿命至关重要。

切削力的大小和变化情况可以通
过实时监测和测量。

8. 钻孔加工的安全注意事项：由于钻孔过程中涉及到高速旋转的钻头
和辅助设备，因此操作人员必须严格遵守操作规程和注意安全事项，
如佩戴防护眼镜、手套和耳塞等。

这些都是钻工基础必学的知识点，掌握了这些知识可以帮助钻工操作者更加准确、高效地进行钻孔加工。

钻头的原理钻头是一种常见的工具，它通常用于在硬质材料上进行钻孔或者切削。

钻头的原理涉及到材料的物理性质和机械原理，下面我们就来详细了解一下钻头的原理。

首先，让我们来了解一下钻头的结构。

钻头通常由刀片、刀头和刀柄组成。

刀片是用来切削材料的部分，刀头是刀片的前端，用来对材料进行切削，而刀柄则是用来固定和操作钻头的部分。

钻头的结构设计旨在提供稳定的切削力和耐磨性，以便在钻孔或切削过程中能够高效地完成任务。

其次，钻头的原理涉及到切削力和摩擦力。

在钻孔或切削过程中，刀片和刀头对材料施加切削力，以便将材料切削或者钻孔。

同时，刀片和刀头与材料之间会产生摩擦力，这也是完成切削任务所必需的。

钻头的设计要能够有效地控制切削力和摩擦力，以便在切削过程中保持稳定的性能和高效的切削效果。

另外，钻头的原理还涉及到材料的物理性质。

不同的材料具有不同的硬度、韧性和脆性，这就要求钻头在切削不同材料时需要具备不同的切削性能。

例如，钻头在切削金属材料时需要具备较高的硬度和耐磨性，而在切削木材或塑料材料时则需要具备较高的锋利度和切削效率。

因此，钻头的原理也包括了针对不同材料的切削特性和要求。

最后，钻头的原理还涉及到切削过程中的热量和废屑处理。

在切削过程中，刀片和刀头会产生摩擦热量，而废屑则是切削过程中产生的材料碎片。

钻头的设计要能够有效地处理这些热量和废屑，以避免对切削效果和钻头寿命的影响。

因此，钻头的原理也包括了对热量和废屑的处理技术和要求。

综上所述，钻头的原理涉及到结构设计、切削力和摩擦力、材料性质以及热量和废屑处理等多个方面。

了解钻头的原理有助于我们更好地选择和使用钻头，以便在工程和制造领域中获得更好的切削效果和经济效益。

希望本文能够帮助您更好地理解钻头的原理和应用。
