液控换向阀工作原理
液控换向阀是一种用于控制液体流动方向的装置。
它可以将液体从一个管道导向到另一个管道,实现液体流动的转向。
液控换向阀的工作原理主要包括以下几个方面:
1. 控制信号输入:液控换向阀一般通过电磁线圈控制,当输入控制信号时,电磁线圈会产生磁场。
这个磁场会影响阀内的控制部件,从而导致阀的运动。
2. 阀芯位置控制:液控换向阀内部有一个阀芯,它可以在阀的内部上下移动。
阀芯的位置决定了液体流动的通道。
3. 液体通道切换:当控制信号输入时,磁场作用于阀芯,将阀芯向着某个方向推动。
当阀芯移动到相应位置时,液控换向阀的通道就会切换,从而改变液体的流动方向。
4. 密封性保证:液控换向阀在工作时需要保持良好的密封性能,以防止液体泄漏或混合。
因此,在设计中需要采用合适的密封结构,确保换向阀能够可靠地工作。
总的来说,液控换向阀通过控制信号的输入,通过磁场作用于阀芯,实现液体流动方向的切换。
它广泛应用于工业自动化系统中,用于控制各种液体管路的流动方向。
液压换向阀的种类及功能特点
一、液压换向阀:
1、压力控制换向阀:压力控制换向阀是液压系统中最常用的一种换向阀。
它是一种由电磁阀控制的压力开关装置,只要电磁阀改变它的电势,就可以改变换向阀的开关状态。
它具有防压爆功能,并且能有效控制液压系统的输出,可以很好地调节液压力,是液压系统不可或缺的一部分。
2、节流换向阀:节流换向阀是一种常用的液压换向阀,按照它的驱动模式可以分为活塞式节流换向阀和螺杆式节流换向阀两种。
它的功能是在液压系统中用于控制流量,强制让液体通过某种仪表或空气发动机所需要的流量。
它能够控制精度高,最多可以达到百分之0.3以下,与控制分支系统的流量大小有关。
3、溢流换向阀:溢流换向阀是一种可以控制压力的阀门,它能够控制压力在预定值以内,也可以用来防止系统压力过大造成损坏,因此它也被称为是泄放溢流阀。
它的功能既可以减少液压压力,也可以增大液压压力,只要随时调整油嘴的位置,就可以轻松控制液压压力。
4、屏蔽换向阀:屏蔽换向阀是一种可以满足液压系统屏蔽要求的阀门,它能够控制液压方向,减少噪音和液压损耗,保护液压系统免受极端温度条件影响。
它
也可以减少系统过载所带来的危害,维护液压系统的正常工作,防止系统发生故障。

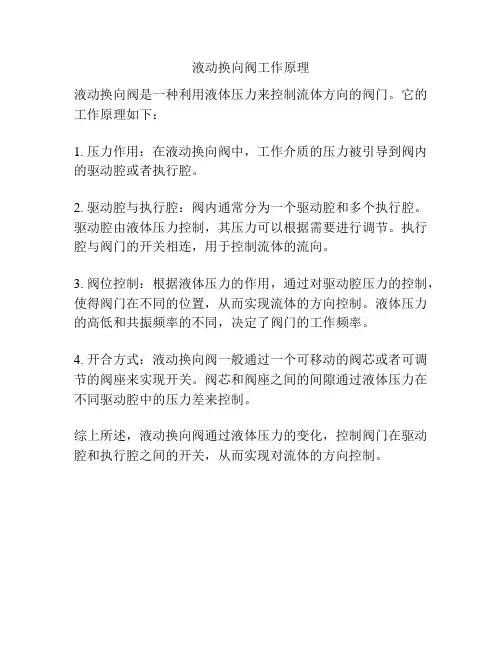

液动换向阀工作原理
液动换向阀是一种利用液体压力来控制流体方向的阀门。
它的工作原理如下:
1. 压力作用:在液动换向阀中,工作介质的压力被引导到阀内的驱动腔或者执行腔。
2. 驱动腔与执行腔:阀内通常分为一个驱动腔和多个执行腔。
驱动腔由液体压力控制,其压力可以根据需要进行调节。
执行腔与阀门的开关相连,用于控制流体的流向。
3. 阀位控制:根据液体压力的作用,通过对驱动腔压力的控制,使得阀门在不同的位置,从而实现流体的方向控制。
液体压力的高低和共振频率的不同,决定了阀门的工作频率。
4. 开合方式:液动换向阀一般通过一个可移动的阀芯或者可调节的阀座来实现开关。
阀芯和阀座之间的间隙通过液体压力在不同驱动腔中的压力差来控制。
综上所述,液动换向阀通过液体压力的变化,控制阀门在驱动腔和执行腔之间的开关,从而实现对流体的方向控制。
电液换向阀的工作原理
电液换向阀是一种控制液压系统流向的元件,其工作原理如下:
1. 主体结构:电液换向阀通常由电磁铁、阀芯、弹簧和阀体等组成。
阀体内部设有至少两个流道,分别连接不同液压元件。
2. 弹簧作用:在阀体的通道上设置了弹簧,用于保证阀芯在无外力作用时停留在某一位置。
弹簧的刚度与阀芯的移动阻力相匹配,以保持阀芯的位置稳定。
3. 电磁激活:当外部电源接通时,电磁铁激活并产生磁场。
该磁场将阀芯吸引,克服阀芯与弹簧的作用力,使其从初始位置开始移动。
4. 流通改变:阀芯的移动会改变阀体通道的连接方式。
在某一位置时,阀芯将一个液压流道与另一个液压流道连接起来,实现液压油的流通方向的改变。
5. 稳定工作:一旦阀芯移动到合适的位置,电磁铁会保持激活状态,以保持阀芯在所选择的位置稳定工作。
通过以上原理,电液换向阀能够实现液压系统的流向控制。
具体应用涉及液压油缸的伸、缩运动、液压马达的正反转、液压锁等。

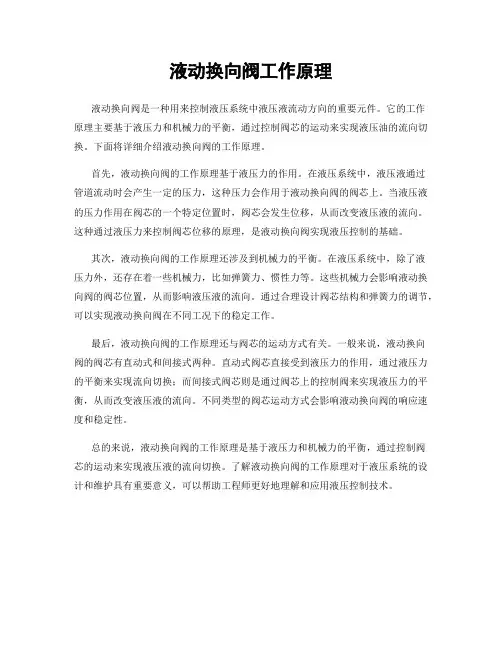

液动换向阀工作原理
液动换向阀是一种用来控制液压系统中液压液流动方向的重要元件。
它的工作
原理主要基于液压力和机械力的平衡,通过控制阀芯的运动来实现液压油的流向切换。
下面将详细介绍液动换向阀的工作原理。
首先,液动换向阀的工作原理基于液压力的作用。
在液压系统中,液压液通过
管道流动时会产生一定的压力,这种压力会作用于液动换向阀的阀芯上。
当液压液的压力作用在阀芯的一个特定位置时,阀芯会发生位移,从而改变液压液的流向。
这种通过液压力来控制阀芯位移的原理,是液动换向阀实现液压控制的基础。
其次,液动换向阀的工作原理还涉及到机械力的平衡。
在液压系统中,除了液
压力外,还存在着一些机械力,比如弹簧力、惯性力等。
这些机械力会影响液动换向阀的阀芯位置,从而影响液压液的流向。
通过合理设计阀芯结构和弹簧力的调节,可以实现液动换向阀在不同工况下的稳定工作。
最后,液动换向阀的工作原理还与阀芯的运动方式有关。
一般来说,液动换向
阀的阀芯有直动式和间接式两种。
直动式阀芯直接受到液压力的作用,通过液压力的平衡来实现流向切换;而间接式阀芯则是通过阀芯上的控制阀来实现液压力的平衡,从而改变液压液的流向。
不同类型的阀芯运动方式会影响液动换向阀的响应速度和稳定性。
总的来说,液动换向阀的工作原理是基于液压力和机械力的平衡,通过控制阀
芯的运动来实现液压液的流向切换。
了解液动换向阀的工作原理对于液压系统的设计和维护具有重要意义,可以帮助工程师更好地理解和应用液压控制技术。
换向阀的分类换向阀是一种用于控制流体流动方向的装置,广泛应用于工业领域中的管道系统中。
根据其工作原理和结构特点,换向阀可以分为多种不同类型,本文将从以下几个方面对换向阀进行分类介绍。
一、旋塞换向阀旋塞换向阀是一种通过旋转阀芯来实现流体换向的装置。
它的主要组成部分包括阀体、阀盖、阀芯和密封件等。
当阀芯旋转到特定位置时,可以改变流体的流动方向。
旋塞换向阀具有结构简单、操作灵活、密封性能好等优点,广泛应用于石油、化工、冶金、电力等行业。
二、电磁换向阀电磁换向阀是一种利用电磁力来控制阀芯运动,从而实现流体换向的装置。
它由阀体、电磁线圈、阀芯和密封件等部分组成。
通过控制电磁线圈通电或断电,可以使阀芯在电磁力的作用下移动,从而改变流体的流向。
电磁换向阀具有响应速度快、可靠性高等特点,广泛应用于自动化控制系统中。
三、气动换向阀气动换向阀是一种利用气动力来控制阀芯运动,实现流体换向的装置。
它由阀体、气动执行器、阀芯和密封件等组成。
通过控制气动执行器的气源开关,可以使阀芯在气动力的作用下移动,从而改变流体的流向。
气动换向阀具有响应速度快、可靠性高等优点,广泛应用于气动控制系统中。
四、液动换向阀液动换向阀是一种利用液动力来控制阀芯运动,实现流体换向的装置。
它由阀体、液动执行器、阀芯和密封件等组成。
通过控制液动执行器的液源压力,可以使阀芯在液动力的作用下移动,从而改变流体的流向。
液动换向阀具有结构简单、可靠性高等特点,广泛应用于液压控制系统中。
五、手动换向阀手动换向阀是一种通过手动操作来改变阀芯位置,从而实现流体换向的装置。
它的主要组成部分包括阀体、阀盖、阀芯和手柄等。
通过手动操作手柄,可以使阀芯在阀体内移动,从而改变流体的流向。
手动换向阀具有结构简单、操作方便等优点,广泛应用于一些小型管道系统中。
总结起来,换向阀根据其工作原理和结构特点可以分为旋塞换向阀、电磁换向阀、气动换向阀、液动换向阀和手动换向阀等多种类型。
每种类型的换向阀都有其适用的场景和特点,根据实际需求选择合适的换向阀对于管道系统的正常运行至关重要。
液动换向阀结构及工作原理
液动换向阀是一种流体动力传动元件,主要用于改变液压系统中
液压流的流向。
液动换向阀的结构包括阀体、阀芯、弹簧、油路等部分。
具体结构如下:
阀体:液动换向阀的外壳,通常为铸铁或青铜制成。
其内部加工
有进、出口油孔,液压油会从进口油孔进入阀体内,并通过阀体内的
油路到达阀芯。
阀芯:液动换向阀的主要工作部分,通过弹簧或外力控制阀芯的
运动。
阀芯具有多个油路通道,当阀芯移动时,可以改变液压系统中
油液的流向。
阀芯的设计通常根据需求来选择。
弹簧:弹簧通常用于控制阀芯的运动,使其在特定的位置停止运动,并保证阀芯达到合适的位置。
通常使用压缩弹簧,弹簧的刚度和
预紧力通过设计进行选择。
油路:液动换向阀内部的油路通道通过阀芯控制,可以改变液压
系统的流向。
油路内部一般需要进行光洁度处理,以保证系统流体传
递的稳定性。
液动换向阀的工作原理是:当液压油进入阀体,通过油路到达阀芯,通过弹簧或外力控制阀芯的移动,改变油液的流向。
阀芯移动时,油液会进入或退出不同的油路通道,从而改变液压系统中油液的流向,从而控制液压系统中执行机构的动作。
在控制液压系统运行时,液动
换向阀是必不可少的元件。

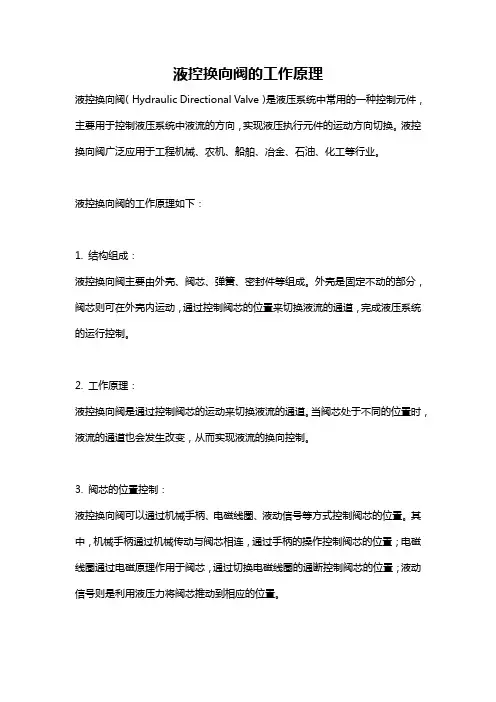

液控换向阀的工作原理液控换向阀(Hydraulic Directional Valve)是液压系统中常用的一种控制元件,主要用于控制液压系统中液流的方向,实现液压执行元件的运动方向切换。
液控换向阀广泛应用于工程机械、农机、船舶、冶金、石油、化工等行业。
液控换向阀的工作原理如下:1. 结构组成:液控换向阀主要由外壳、阀芯、弹簧、密封件等组成。
外壳是固定不动的部分,阀芯则可在外壳内运动,通过控制阀芯的位置来切换液流的通道,完成液压系统的运行控制。
2. 工作原理:液控换向阀是通过控制阀芯的运动来切换液流的通道。
当阀芯处于不同的位置时,液流的通道也会发生改变,从而实现液流的换向控制。
3. 阀芯的位置控制:液控换向阀可以通过机械手柄、电磁线圈、液动信号等方式控制阀芯的位置。
其中,机械手柄通过机械传动与阀芯相连,通过手柄的操作控制阀芯的位置;电磁线圈通过电磁原理作用于阀芯,通过切换电磁线圈的通断控制阀芯的位置;液动信号则是利用液压力将阀芯推动到相应的位置。
4. 液流的换向控制:根据液控换向阀的结构和阀芯位置的不同,液流可以在不同的通道中流动,从而实现液流的换向控制。
常见的液控换向阀有二位二通阀、二位三通阀、三位三通阀、四位三通阀、四位四通阀等。
5. 二位二通阀:二位二通阀即油流只能从一个通道进入另一个通道,没有其他的出口。
当阀芯处于一个位置时,油流可以从A口进入阀芯,并从B口流出;当阀芯处于另一个位置时,油流可以从B口进入阀芯,并从A口流出。
6. 二位三通阀:二位三通阀即油流可以从一个通道进入两个通道,或从两个通道进入一个通道。
当阀芯处于一个位置时,油流可以从A口进入阀芯,并从B、C口中任意一个出口流出;当阀芯处于另一个位置时,油流可以从B、C口中任意一个进入阀芯,并从A口出口流出。
7. 三位三通阀:三位三通阀即油流可以从一个通道进入两个通道,或从两个通道进入一个通道,并且还有一个通道可以留空。
当阀芯处于一个位置时,油流可以从A口进入阀芯,并从B、C口中任意一个出口流出,D口留空;当阀芯处于另一个位置时,油流可以从B、C口中任意一个进入阀芯,并从A口出口流出,D口依然留空。
简述换向阀的工作原理
换向阀是一种控制液压系统中工作液体流向的装置。
它通常用于控制液压系统中液体流向的转换,从而实现不同液压元件的工作动作。
换向阀的工作原理主要包括以下几个部分:
1. 驱动元件:换向阀内部通常有一种驱动元件,例如手动操作杆、电磁铁、压力元件等,用于控制阀门的开启和关闭。
2. 阀芯:换向阀内部有一个阀芯,它能够在给定的位置上移动。
阀芯上通常有几个不同形状的通道和孔,用于控制液体的流动。
3. 弹簧:阀芯上通常带有一个或多个弹簧,用于将阀芯保持在默认位置。
4. 固定部件:换向阀还包括一些固定的部件,例如阀体、阀盖、密封件等。
换向阀的工作过程如下:
1. 当驱动元件施加力或力矩时,阀芯会移动。
移动的方向和距离取决于驱动元件的操作方式。
2. 阀芯移动后,通道和孔会发生变化。
不同的通道和孔的组合可以使液体流向不同的液压元件。
例如,当阀芯的某个通道与进口通道对齐时,液体可以从进口进入阀体;当阀芯的某个通
道与出口通道对齐时,液体可以从阀体流出。
3. 当驱动元件松开时,弹簧的作用下,阀芯会返回到默认位置。
此时,液体流向将恢复到初始状态。
通过这样的工作原理,换向阀能够根据操作人员或系统的需要,控制液压系统中液体的流向,从而实现不同的工作动作。
这在许多液压设备和系统中都被广泛应用。
换向阀工作原理
换向阀是一种用于控制液压系统中的液压流动方向的装置,它通常用于控制液压缸的运动方向。
换向阀可以通过改变阀芯的位置来控制液压系统中液压流体的流向。
换向阀的工作原理如下:
1. 阀芯的位置控制:换向阀具有一个阀芯,在阀芯的不同位置下,液压系统中液压流体的流动方向也会不同。
阀芯的位置通常通过一个手动操作装置或电磁阀来控制。
2. 弹簧平衡:换向阀内部通常设有一个或多个弹簧,用于平衡流体压力和阀芯位置之间的力。
这样做可以确保阀芯在无外力作用下保持在稳定的位置。
3. 流体通道控制:换向阀内部有多个流体通道,其中至少包括两个与液压系统相连的进、出口通道。
当阀芯的位置改变时,不同的流体通道将打开或关闭,从而改变液压流体的流动方向。
4. 密封性能:为了确保液压系统的密封性能,换向阀的阀芯与阀体之间通常设有密封圈。
这些密封圈能够防止液压流体泄漏,并确保流体只在所设定的通道中流动。
总的来说,换向阀通过改变阀芯的位置来控制液压系统中的液压流动方向。
它是液压系统中重要的控制装置,广泛应用于工业设备和机械设备中。
3⼤类12种液压阀⼯作原理,直观动画演⽰⼀看就懂导读液压阀在液压传动中⽤来控制液体压⼒﹑流量和⽅向的元件。
其中控制压⼒的称为压⼒控制阀,控制流量的称为流量控制阀,控制通﹑断和流向的称为⽅向控制阀。
上图为最简单的⼀套液压系统(或称液压泵站),油泵电机等组成动⼒源把油输送到油缸中,⽽电磁阀起到换向的功能,使得油缸活塞杆伸出,或者缩回。
各部件作⽤:油缸:执⾏元件电磁换向阀:液路系统中⽤来实现液路的通断或液流⽅向的改变。
节流阀:通过改变节流截⾯或节流长度以控制流体流量压⼒管路过滤器:清除或阻挡杂质,防⽌元件磨损或卡死溢流阀:定压溢流、稳压、系统卸荷和安全保护作⽤油泵:将原动机的机械能转换成液压能电机:动⼒源我们今天通过直观动态图为⼤家梳理3⼤类12种液压阀的⼯作原理和特点。
1. 控制油液流动⽅向时,液压阀有液动和⼿动之分。
液动换向阀↓液动换向阀是利⽤控制油路的压⼒油来改变阀芯位置的换向阀,操作较为⽅便,启动⼒⼤。
但是当液控油的流量较⼤时,换向冲击也会⽐较⼤。
因此,为了控制阀芯的移动速度,减⼩冲击。
通常在液控压⼒油⼝前安装单向节流装置(阻尼调节器)。
⼿动换向阀↓⼿动换向阀是⼿动杠杆操作的⽅向控制阀,在液压系统中起换向(改变液流⽅向)和开关(接通或切断液流)作⽤。
其操作简便,⼯作可靠,⽆需电⼦。
可以说安装和使⽤⾮常简单。
缺点就是只能通过⼈⼿操作,⾃动化程度不⾼。
2. 按⼯作位置和通路来划分,液压阀⼜有⼆位、三位、四位,⼆通、三通、四通、五通等。
多路换向阀⾮常适合对多路流动⽅向之间进⾏切换,改变不同管路间油路的通与断,控制液流⽅向。
根据阀芯在阀体中的⼯作位置数分两位、三位等;根据所控制的通道数分两通、三通、四通、五通等;P 为供油⼝,O 为回油⼝,A ﹑B 是通向执⾏元件的输出⼝。
当阀芯处於中位时,全部油⼝切断,执⾏元件不动;当阀芯移到右位时,P 与A 通,B 与O 通;当阀芯移到左位时,P 与B通,A 与O 通。
电液换向阀的工作原理嘿,朋友们!今天咱们来聊聊一个超酷的东西——电液换向阀。
这玩意儿在很多机械装置里可都是个关键角色呢。
我有个朋友叫小李,他就在一家机械制造厂里工作。
有一次,我去他厂里参观,看到那些大型的机械设备在有条不紊地运转着,我就特别好奇是什么在背后精确地控制着各种液压动作。
小李就把我带到一个设备跟前,指着一个小小的部件说:“看,这个就是电液换向阀,别看它小,作用可大着呢!”那电液换向阀到底是怎么工作的呢?咱们得先从它的结构说起。
电液换向阀就像是一个交通警察,它有电磁部分和液压部分。
电磁部分呢,就像是交通警察的指挥棒,它能发出信号。
而液压部分就像是道路和车辆,要按照电磁部分的指挥来行动。
想象一下啊,电磁部分就像一个小小的指挥官站在高处。
当我们给这个指挥官下达命令,也就是给电磁部分通电的时候,它里面的电磁铁就会产生磁力。
这磁力就像一只无形的大手,推动着阀芯。
就好比你用手去推一个小滑块一样,阀芯在这个磁力的作用下开始移动。
这阀芯的移动可不得了。
它就像是一把钥匙,打开或者关闭不同的液压通道。
液压油就像是一群听话的小士兵,在通道里流动。
如果阀芯把通往某个方向的通道打开了,液压油就会欢快地流向那个方向,就像一群小蚂蚁找到了新的食物源,一股脑儿地往那边涌去。
如果阀芯把通道关闭了呢,那液压油就只能停在原地,就像小蚂蚁遇到了一堵墙,过不去了。
我又问小李:“那它怎么就能那么精确地控制液压油的流向呢?”小李笑了笑说:“这就是它厉害的地方了。
”电液换向阀的阀芯移动的距离是可以精确控制的。
这就好比你在射箭,你可以精确地控制箭射出的方向一样。
通过精确控制阀芯的位移量,就能准确地控制液压油是流向左边的液压缸,还是右边的,或者是其他更复杂的液压回路里。
再说说它的液压部分吧。
液压部分有很多密封的小空间和通道。
这些通道就像城市里的大街小巷,而密封空间就像一个个小广场。
液压油在这些通道和空间里穿梭流动。
当阀芯改变位置的时候,就像是城市里突然有道路施工,把一些路封了,车辆就得改道,液压油就得流向新的通道。
液动换向阀原理图解液动换向阀是利用控制油路的压力油来改变阀芯位置的换向阀,图5 -9为三位四通液动换向阀的结构和职能符号。
阀芯是由其两端密封腔中油液的压差来移动的,当控制油路的压力油从阀右边的控制油口K2进入滑阀右腔时,K1接通回油,阀芯向左移动,使压力油口P与B相通,A与T相通;当K1接通压力油,K2接通回油时,阀芯向右移动,使得P与A相通,B与T相通;当K1、K2都通回油时,阀芯在两端弹簧和定位套作用下回到中间位置。
图5—9 三位四通液动换向阀(a)结构图(b)职能符号图⑤电液换向阀。
在大中型液压设备中,当通过阀的流量较大时,作用在滑阀上的摩擦力和液动力较大,此时电磁换向阀的电磁铁推力相对地太小,需要用电液换向阀来代替电磁换向阀。
电液换向阀是由电磁滑阀和液动滑阀组合而成。
电磁滑阀起先导作用,它可以改变控制液流的方向,从而改变液动滑阀阀芯的位置。
由于操纵液动滑阀的液压推力可以很大,所以主阀芯的尺寸可以做得很大,允许有较大的油液流量通过。
这样用较小的电磁铁就能控制较大的液流。
图5-10电液换向阀(a)结构图(b)职能符号(c)简化职能符号1,6-节流阀2,7-单向阀3,5-电磁铁4-电磁阀阀芯8-主阀阀芯? 图5-10所示为弹簧对中型三位四通电液换向阀的结构和职能符号,当先导电磁阀左边的电磁铁通电后使其阀芯向右边位置移动,来自主阀P口或外接油口的控制压力油可经先导电磁阀的A′口和左单向阀进入主阀左端容腔,并推动主阀阀芯向右移动,这时主阀阀芯右端容腔中的控制油液可通过右边的节流阀经先导电磁阀的B′口和T′口,再从主阀的T口或外接油口流回油箱(主阀阀芯的移动速度可由右边的节流阀调节),使主阀P与A、B和T的油路相通;反之,由先导电磁阀右边的电磁铁通电,可使P与B、A与T的油路相通;当先导电磁阀的两个电磁铁均不带电时,先导电磁阀阀芯在其对中弹簧作用下回到中位,此时来自主阀P口或外接油口的控制压力油不再进入主阀芯的左、右两容腔,主阀芯左右两腔的油液通过先导电磁阀中间位置的A′、B′两油口与先导电磁阀T′口相通(如图5-10b所示),再从主阀的T口或外接油口流回油箱。
液控换向阀的工作原理液控换向阀是液压系统中常用的元件,用于控制液压系统中液体的流向。
它通过对阀芯的控制来实现对液体流向的改变,从而实现对液压执行元件的控制。
下面将详细介绍液控换向阀的工作原理。
液控换向阀由阀体、阀芯、挡圈、弹簧、密封件等组成。
阀体内部有流道,通过液体的进出来控制液流的流向。
阀芯则是控制液体流动的关键部件。
液控换向阀的工作原理可以分为两种情况:阀芯位于中位和阀芯位于工作位。
首先,当阀芯位于中位时,液控换向阀处于中立位置,液体无法流动。
在中位位置,液体从进口进入阀体后,无法经过阀芯流向出口,形成了一个关闭的状态。
此时,液体无法进入或者流出液压执行元件,实现液压执行元件的停止,保持状态。
其次,当阀芯位于工作位时,液控换向阀处于工作状态,液体可以流动。
在工作位位置,液体可以从进口进入阀体后,通过阀芯的流道流向出口,进而流向液压执行元件。
通过改变阀芯的位置,液体的流动方向可以实现正向或反向,从而控制液压执行元件的运动。
换向阀的挡圈和弹簧起到了辅助控制阀芯位置的作用。
挡圈通常是将阀芯固定在中位或工作位,通过改变挡圈的位置来改变阀芯的位置。
弹簧则是提供了一个恢复力,保证阀芯在没有控制力作用时能回到中位位置。
在工作位时,弹簧可以通过压力力量或其他机构将阀芯恢复到中位,从而实现液体流动的转换。
总结起来,液控换向阀通过控制阀芯的位置来改变液体的流向,从而控制液压系统中液体的流动。
当阀芯位于中位时,液体无法流动,液压执行元件保持停止状态;当阀芯位于工作位时,液体可以流动,液压执行元件开始工作。
挡圈和弹簧对阀芯位置的控制起到了重要的作用,使换向阀能够稳定可靠地实现液体流动的转换。
液控换向阀在液压系统中起到了重要的作用,广泛应用于各种工业和机械设备中。
了解液控换向阀的工作原理可以帮助我们更好地理解液压系统的工作原理,并合理设计和操作液压系统。
杭州液动换向阀工作原理
杭州液动换向阀是一种可以控制液体流动方向的阀门,其工作原理如下:
1.当油液从阀门端口A进入时,油液的压力将会把阀门n阀芯向下推动。
2.当阀芯下落到一定程度时,弹簧压缩力和油路压力将会均衡,阀芯会停顿在一个固定的位置上。
3.此时,液体可以从A口流向B口,而C口则会被封闭。
4.当需要将液体流向C口时,我们可以通过液压控制或机电控制来提供足够的压力,从而使阀芯向上移动。
5.如果阀芯完全移动到顶部,那么阀门将会关闭B口,从而使液体可以从A口流向C口。
总的来说,杭州液动换向阀能够通过控制阀芯的上下运动来实现液体流动方向的切换。
并且,该阀门具有结构简单、可靠性高、使用寿命长等优点,因此被广泛应用于各种工业和民用领域中。
