换向阀

换向阀种类及分类的讲解说明
换向阀，其种类是有不少，而且按照不同的标准，则有不同的分法。

但一般来讲，它主要有四种，为机动换向阀、手动换向阀、电磁换向阀和电液换向阀。

1、换向阀是什么?换向阀从专业角度简单来讲的话，它就是一种方向控制阀，主要是用来实现液压油流的流通、切断机换向等操作，还有就是压力卸载，以及顺序动作控制等，因此它的使用还是非常广泛的。

2、换向阀的工作原理换向阀借助阀外的驱动传动机构来转动驱动轴，然后启动阀板等,使得工作流体能够流入到通向阀下部的出口处,并且能够时而进行变换，从而实现周期变换流向这一目的。

3、换向阀分类(1)机动换向阀，它又称为行程阀。

(2)电磁换向阀，电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。

(3)电液换向阀，电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。

(4)手动换向阀，手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。

在换向阀中，有一种为四通换向阀，它也是比较常用的一种，所以下面久力就来简单讲解一下，好让大家有所认识和了解。

四通换向阀，它主要是由主阀、控制阀以及毛细管所组成的，其中主阀是指四通气动换向阀，控制阀则是指电磁换向阀。

并且在主阀中，又包括了滑块、活塞等，这两者是构成了活动阀芯。

并且在其两端，还设有通孔，以
便可以让毛细管连通阀内的空间。

其控制阀，则是包括了阀体和电磁线圈，并在阀体中还有针型阀芯。

换向阀的分类换向阀是一种用于控制液压系统中流体流向的重要元件，根据其结构和工作原理的不同，可以分为多种不同类型。

本文将介绍几种常见的换向阀分类，并对其特点和应用进行简要描述。

1. 手动换向阀手动换向阀是最基本的换向阀类型之一，通过手动旋转或推拉操作来改变流体的流向。

这种类型的换向阀结构简单、操作方便，适用于一些简单的液压系统中。

但是，由于需要手动操作，其响应速度较慢，不适用于对流体流向要求较高的场合。

2. 电磁换向阀电磁换向阀是通过电磁力控制阀芯的运动，从而改变流体的流向。

它具有响应速度快、控制精度高的特点，广泛应用于自动化液压系统中。

电磁换向阀可以根据需要进行远程控制，适用于一些需要远程操作和自动化控制的场合。

3. 液压换向阀液压换向阀是通过液压力控制阀芯的运动，实现流体的换向。

它具有响应速度快、承受高压力的优点，适用于一些工作环境恶劣、工作压力较大的场合。

液压换向阀的控制精度高，可实现复杂的流体控制功能，因此在一些工业液压系统中得到广泛应用。

4. 比例换向阀比例换向阀是根据输入的电信号控制阀芯的位置，从而实现流体的精确控制。

它具有响应速度快、控制精度高、可实现连续调节的特点，适用于一些需要精密控制的场合。

比例换向阀在液压系统中的应用越来越广泛，可以实现流体的精确调节和控制，提高了系统的工作效率和稳定性。

总结换向阀是液压系统中不可或缺的元件，根据其结构和工作原理的不同，可以分为多种不同类型。

手动换向阀、电磁换向阀、液压换向阀和比例换向阀各有特点，适用于不同的工作场合。

在选择换向阀时，需要根据实际的工作要求和系统的性能要求来进行合理选择，以确保系统的正常运行和稳定性。

希望通过本文的介绍，读者能对换向阀的分类有所了解，为实际应用提供参考和借鉴。

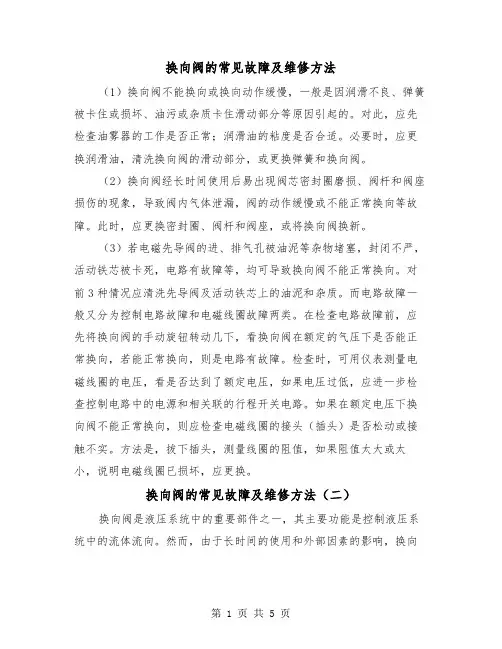

换向阀的常见故障及维修方法（1）换向阀不能换向或换向动作缓慢，一般是因润滑不良、弹簧被卡住或损坏、油污或杂质卡住滑动部分等原因引起的。

对此，应先检查油雾器的工作是否正常；润滑油的粘度是否合适。

必要时，应更换润滑油，清洗换向阀的滑动部分，或更换弹簧和换向阀。

（2）换向阀经长时间使用后易出现阀芯密封圈磨损、阀杆和阀座损伤的现象，导致阀内气体泄漏，阀的动作缓慢或不能正常换向等故障。

此时，应更换密封圈、阀杆和阀座，或将换向阀换新。

（3）若电磁先导阀的进、排气孔被油泥等杂物堵塞，封闭不严，活动铁芯被卡死，电路有故障等，均可导致换向阀不能正常换向。

对前3种情况应清洗先导阀及活动铁芯上的油泥和杂质。

而电路故障一般又分为控制电路故障和电磁线圈故障两类。

在检查电路故障前，应先将换向阀的手动旋钮转动几下，看换向阀在额定的气压下是否能正常换向，若能正常换向，则是电路有故障。

检查时，可用仪表测量电磁线圈的电压，看是否达到了额定电压，如果电压过低，应进一步检查控制电路中的电源和相关联的行程开关电路。

如果在额定电压下换向阀不能正常换向，则应检查电磁线圈的接头（插头）是否松动或接触不实。

方法是，拔下插头，测量线圈的阻值，如果阻值太大或太小，说明电磁线圈已损坏，应更换。

换向阀的常见故障及维修方法（二）换向阀是液压系统中的重要部件之一，其主要功能是控制液压系统中的流体流向。

然而，由于长时间的使用和外部因素的影响，换向阀可能会出现一些常见故障。

本文将介绍换向阀的常见故障及其维修方法。

1. 换向阀漏油：换向阀漏油是常见的故障之一，通常是由于密封件老化或损坏引起的。

修复方法：首先需要检查密封件是否损坏，如果损坏则需要更换密封件。

另外，还需要检查螺纹接口是否松动，如果有松动则需要重新紧固。

2. 换向阀堵塞：换向阀可能会出现堵塞的情况，导致流体无法流通。

堵塞的原因通常是由于进入系统的污染物或颗粒附着在换向阀的孔口或阀芯上。

修复方法：首先需要清除阀芯和阀座的污染物和颗粒，可以使用清洗剂和刷子进行清洁。

换向阀作用换向阀（Directional valve）是一种用于调节液压系统中液压流向的关键元件。

它可根据控制信号的变化，使液压系统中的液压流量从一条管路转移到另一条管路，起到控制和调节液压系统运动方向的作用。

换向阀由换向阀体、阀插、阀座、弹簧和控制装置等组成。

它可以根据不同的阀插和阀座组合，实现不同的换向功能，如单向换向、两位换向、脉冲换向等。

换向阀的控制装置一般为电磁铁，也可以是手动控制或气动控制。

通过控制信号的输入，可使阀插在阀座上实现开启或关闭，从而改变液压系统的液流方向。

换向阀的作用主要体现在以下几个方面：1. 控制运动方向：液压系统中的液流可以经过不同的管路实现不同方向的运动。

换向阀通过控制液流从一条管路转移到另一条管路，实现液压元件的运动方向控制。

例如，在液压缸的活塞的两端分别接入两条管路，并通过换向阀控制活塞的运动方向。

当液流从一条管路进入液压缸，活塞向一个方向运动；当液流从另一条管路进入液压缸，活塞向相反的方向运动。

2. 控制运动速度：换向阀还可以通过控制液压流量的大小，来调节液压系统中液压元件的运动速度。

液压流量的大小与液压阻力、换向阀的开口大小和时间等因素有关，通过控制换向阀的开启或关闭时间，可以控制液压系统中液流的速度。

3. 控制运动顺序：液压系统中的多个液压元件往往需要按照一定的顺序运动，以实现复杂的动作。

换向阀可以通过组合不同的换向阀，实现多个液压元件的运动顺序控制。

例如，在一套复杂的液压系统中，通过多个换向阀的组合，实现不同液压元件的动作顺序，从而实现整个系统的运动控制。

总而言之，换向阀作为液压系统中的重要组成部分，具有控制液流方向、控制液流速度和控制液压元件的运动顺序等功能。

它能够根据控制信号的变化，使液压系统中的液流从一条管路转移到另一条管路，从而实现液压系统的运动方向控制。

在各种液压设备中广泛应用，如机床设备、建筑工程机械、冶金设备等。

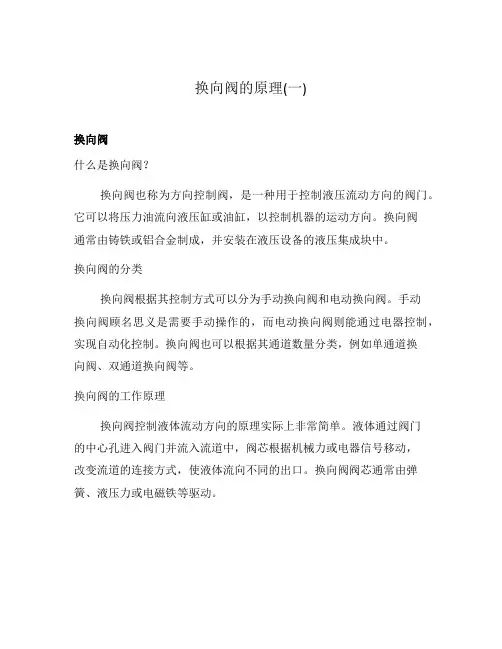

换向阀的原理(一)换向阀什么是换向阀？换向阀也称为方向控制阀，是一种用于控制液压流动方向的阀门。

它可以将压力油流向液压缸或油缸，以控制机器的运动方向。

换向阀通常由铸铁或铝合金制成，并安装在液压设备的液压集成块中。

换向阀的分类换向阀根据其控制方式可以分为手动换向阀和电动换向阀。

手动换向阀顾名思义是需要手动操作的，而电动换向阀则能通过电器控制，实现自动化控制。

换向阀也可以根据其通道数量分类，例如单通道换向阀、双通道换向阀等。

换向阀的工作原理换向阀控制液体流动方向的原理实际上非常简单。

液体通过阀门的中心孔进入阀门并流入流道中，阀芯根据机械力或电器信号移动，改变流道的连接方式，使液体流向不同的出口。

换向阀阀芯通常由弹簧、液压力或电磁铁等驱动。

换向阀的应用换向阀广泛应用于各种液压设备中，例如挖掘机、装载机、推土机、起重机、注塑机等。

在这些机械中，换向阀可用于控制机器的前进、后退、上升、下降、左移、右移等动作。

总结换向阀是一种常用的液压阀门，通过改变液体流动方向来控制机器的动作。

它根据控制方式和通道数量可以分为手动换向阀和电动换向阀，单通道换向阀和双通道换向阀等。

我们可以应用这种液压元件来控制各种工程机械的运动方向，从而实现效率和精度的提高。

换向阀的特点•精度高：由于换向阀在液体流向控制方面具有快速反应和高精度的特性，因此可以有效地控制工程机械的动作，保证了工作的精度。

•可靠性好：换向阀在工程机械中应用广泛，具有可靠性好的特点。

它经过严格的测试和评估，确保工作环境的苛刻条件下运行稳定可靠。

•结构简单：换向阀的结构相对简单，具有易于维护的特点。

在日常使用中只需注意保养、定期更换液压油并进行简单的结构检查即可。

•节能环保：在控制工作机构动作时，换向阀能够有效地减少液体的泄漏，避免能源浪费和环境污染。

换向阀的常见故障和维护方法•泄漏：一般换向阀漏点表现为泄漏严重，导致液压系统无法正常工作。

如发现泄漏情况，应该及时排查。

换向阀及其基本原理换向阀的概述换向阀是一种用来控制流体在液压系统中的流向的装置。

它能够将液压系统中的压力油流按照一定的规律引导到不同的液压执行元件上，从而实现对液压系统的控制。

换向阀通常由一个或多个弹簧、阀芯、阀套和阀体组成。

换向阀的分类换向阀可以按照其结构和工作原理的不同进行分类。

下面是常见的一些换向阀的分类：1.手动换向阀：由人工控制手柄或按钮来操作阀芯的位置，实现对流体流向的控制。

2.电磁换向阀：通过电磁激励来控制阀芯的位置，从而改变流体的流向。

3.比例换向阀：根据输入的电信号的大小来控制阀芯的位置，调节流体流向的比例。

4.液压换向阀：利用液压力来控制阀芯的位置，实现对流体流向的控制。

换向阀的基本原理换向阀的基本原理是通过控制阀芯的位置来改变流体的流向。

阀芯与阀体之间的间隙称为通道，通道的不同位置对应着不同的流体流向。

其中，通道内的弹簧提供了一个闭合位置，它能够将阀芯保持在特定的位置上，防止流体流过。

当外界有力对阀芯施加时，例如手动操作或电磁激励，阀芯就会被迫离开初始的闭合位置。

一旦阀芯离开闭合位置，流体就会顺着相应的通道流动。

此时，流体会被引导到液压执行元件上，产生所需的运动。

当外界力消失时，弹簧将阀芯恢复到闭合位置。

这样，通道会被关闭，流体无法继续流动。

这个闭合位置决定了液压执行元件的动作停止。

当阀芯再次被力推动时，流体的流向也会相应地改变。

换向阀的不同类型控制方式稍有差异，但基本原理都是如此，即通过控制阀芯的位置改变流体的流向。

换向阀的工作过程换向阀的工作过程可以分为四个阶段：待开启状态、开启状态、过渡状态和关闭状态。

1.待开启状态：阀芯处于闭合位置，通道被关闭，流体无法通过。

在此状态下，液压执行元件停止工作。

2.开启状态：阀芯被外力推动到开启位置，通道被打开，流体可以从液压源流向液压执行元件。

3.过渡状态：当阀芯从待开启状态到开启状态时，流体逐渐从闭合位置流向开启位置。

在这个过渡状态中，通道的开启程度会逐渐增加，直到达到完全开启的状态。

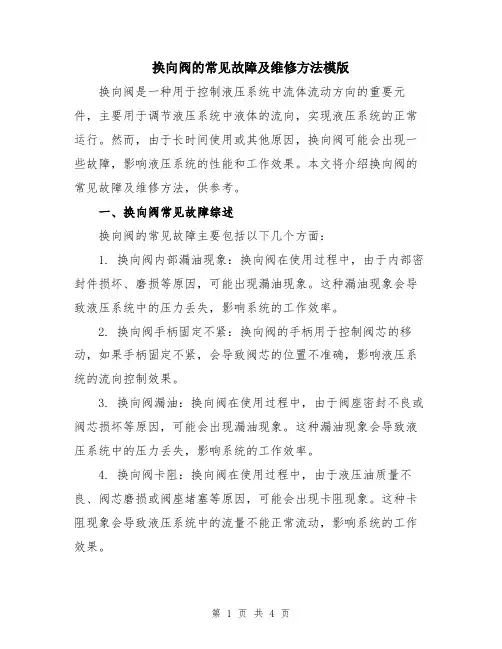

换向阀的常见故障及维修方法模版换向阀是一种用于控制液压系统中流体流动方向的重要元件，主要用于调节液压系统中液体的流向，实现液压系统的正常运行。

然而，由于长时间使用或其他原因，换向阀可能会出现一些故障，影响液压系统的性能和工作效果。

本文将介绍换向阀的常见故障及维修方法，供参考。

一、换向阀常见故障综述换向阀的常见故障主要包括以下几个方面：1. 换向阀内部漏油现象：换向阀在使用过程中，由于内部密封件损坏、磨损等原因，可能出现漏油现象。

这种漏油现象会导致液压系统中的压力丢失，影响系统的工作效率。

2. 换向阀手柄固定不紧：换向阀的手柄用于控制阀芯的移动，如果手柄固定不紧，会导致阀芯的位置不准确，影响液压系统的流向控制效果。

3. 换向阀漏油：换向阀在使用过程中，由于阀座密封不良或阀芯损坏等原因，可能会出现漏油现象。

这种漏油现象会导致液压系统中的压力丢失，影响系统的工作效率。

4. 换向阀卡阻：换向阀在使用过程中，由于液压油质量不良、阀芯磨损或阀座堵塞等原因，可能会出现卡阻现象。

这种卡阻现象会导致液压系统中的流量不能正常流动，影响系统的工作效果。

5. 换向阀异响：换向阀在使用过程中，由于阀芯与阀座之间的摩擦、阀芯与缸体之间的摩擦等原因，可能会出现异响现象。

这种异响现象会影响液压系统的正常工作，甚至引起换向阀损坏。

二、换向阀常见故障的维修方法1. 换向阀内部漏油现象的维修方法：（1）检查阀芯、阀座和密封圈等密封部件是否磨损或损坏，如有问题需要更换。

（2）清洁阀座和阀芯表面，确保密封地方没有杂质。

（3）拧紧阀体上的螺钉，确保阀体与阀座之间密封良好。

2. 换向阀手柄固定不紧的维修方法：（1）检查手柄上的螺丝是否松动，如有松动需要拧紧。

（2）如手柄螺丝严重损坏或者螺丝孔损坏，需要更换螺丝或修复螺丝孔。

3. 换向阀漏油的维修方法：（1）检查阀座与阀芯之间的密封性能，如有问题需要更换密封件。

（2）将阀芯与阀座拆卸下来，清洁并检查是否有杂质或磨损现象，如有需要进行修复或更换。

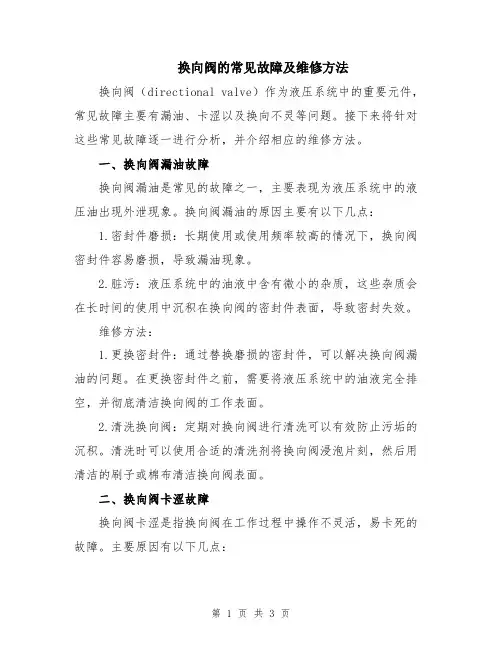

换向阀的常见故障及维修方法换向阀（directional valve）作为液压系统中的重要元件，常见故障主要有漏油、卡涩以及换向不灵等问题。

接下来将针对这些常见故障逐一进行分析，并介绍相应的维修方法。

一、换向阀漏油故障换向阀漏油是常见的故障之一，主要表现为液压系统中的液压油出现外泄现象。

换向阀漏油的原因主要有以下几点：1.密封件磨损：长期使用或使用频率较高的情况下，换向阀密封件容易磨损，导致漏油现象。

2.脏污：液压系统中的油液中含有微小的杂质，这些杂质会在长时间的使用中沉积在换向阀的密封件表面，导致密封失效。

维修方法：1.更换密封件：通过替换磨损的密封件，可以解决换向阀漏油的问题。

在更换密封件之前，需要将液压系统中的油液完全排空，并彻底清洁换向阀的工作表面。

2.清洗换向阀：定期对换向阀进行清洗可以有效防止污垢的沉积。

清洗时可以使用合适的清洗剂将换向阀浸泡片刻，然后用清洁的刷子或棉布清洁换向阀表面。

二、换向阀卡涩故障换向阀卡涩是指换向阀在工作过程中操作不灵活，易卡死的故障。

主要原因有以下几点：1.密封件老化：由于长时间使用或者温度变化等原因，密封件会老化变硬，导致换向阀操作不灵活。

2.杂质进入：液压系统中的杂质会进入换向阀内部，引起阀芯或阀座的卡涩。

维修方法：1.更换密封件：通过更换磨损或老化的密封件，可以恢复换向阀的灵活性。

替换密封件前应彻底清洁换向阀内部，并确保更换的密封件符合规定的尺寸和质量要求。

2.清洗阀芯和阀座：通过清洗阀芯和阀座可以清除杂质，恢复换向阀的正常工作。

三、换向阀换向不灵故障换向阀换向不灵是指换向阀在工作过程中无法准确换向的故障。

主要原因有以下几点：1.液压泄漏：换向阀与液压系统的连接处存在泄漏，导致液压力不足，无法完成准确的换向操作。

2.阀芯磨损：长时间使用后，阀芯会磨损，导致换向不灵。

维修方法：1.排查液压泄漏：检查液压系统与换向阀连接处的密封情况，及时更换磨损的密封件，确保液压系统的稳定性。

换向阀的分类
换向阀是一种常见的液压元件，它可以控制液压系统中的油流方向，实现液压系统的正反转换。

根据其结构和工作原理的不同，换向阀可以分为以下几类：
1. 手动换向阀：手动换向阀是一种最简单的换向阀，其操作方式为手动旋转或推拉式操作。

手动换向阀通常用于小型液压系统中，例如手推车、搬运车等。

2. 机械式换向阀：机械式换向阀通过机械结构实现油路切换，其操作方式为机械传动或电磁驱动。

机械式换向阀通常用于工程机械、农业机械等大型液压系统中。

3. 液控式换向阀：液控式换向阀通过油压信号控制油路切换，其操作方式为电磁驱动或比例电磁驱动。

液控式换向阀通常用于高精度、高灵敏度的自动化设备中。

4. 比例式/伺服式换向阀：比例式/伺服式换向阀通过电气信号控制油路切换，其操作方式为电磁驱动或比例电磁驱动。

比例式/伺服式换向阀通常用于需要高精度、高速度的液压系统中，例如数控机床、飞行模拟器等。

5. 阀块式换向阀：阀块式换向阀是一种多路换向阀，其结构为多个单向阀组成的一个整体，可以实现多个油路的切换。

阀块式换向阀通常用于大型液压系统中，例如船舶、钢铁等行业。

总之，不同类型的换向阀有着不同的结构和工作原理，并且适用于不同规模和性质的液压系统。

在选择和使用时应根据实际情况进行合理选择。

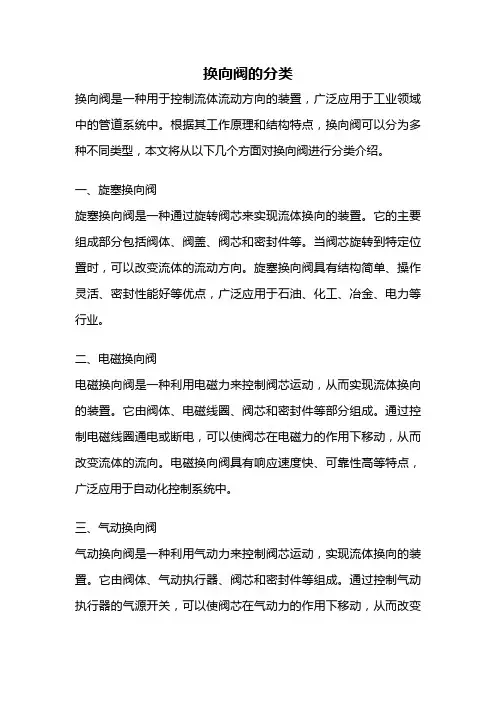

换向阀的分类换向阀是一种用于控制流体流动方向的装置，广泛应用于工业领域中的管道系统中。

根据其工作原理和结构特点，换向阀可以分为多种不同类型，本文将从以下几个方面对换向阀进行分类介绍。

一、旋塞换向阀旋塞换向阀是一种通过旋转阀芯来实现流体换向的装置。

它的主要组成部分包括阀体、阀盖、阀芯和密封件等。

当阀芯旋转到特定位置时，可以改变流体的流动方向。

旋塞换向阀具有结构简单、操作灵活、密封性能好等优点，广泛应用于石油、化工、冶金、电力等行业。

二、电磁换向阀电磁换向阀是一种利用电磁力来控制阀芯运动，从而实现流体换向的装置。

它由阀体、电磁线圈、阀芯和密封件等部分组成。

通过控制电磁线圈通电或断电，可以使阀芯在电磁力的作用下移动，从而改变流体的流向。

电磁换向阀具有响应速度快、可靠性高等特点，广泛应用于自动化控制系统中。

三、气动换向阀气动换向阀是一种利用气动力来控制阀芯运动，实现流体换向的装置。

它由阀体、气动执行器、阀芯和密封件等组成。

通过控制气动执行器的气源开关，可以使阀芯在气动力的作用下移动，从而改变流体的流向。

气动换向阀具有响应速度快、可靠性高等优点，广泛应用于气动控制系统中。

四、液动换向阀液动换向阀是一种利用液动力来控制阀芯运动，实现流体换向的装置。

它由阀体、液动执行器、阀芯和密封件等组成。

通过控制液动执行器的液源压力，可以使阀芯在液动力的作用下移动，从而改变流体的流向。

液动换向阀具有结构简单、可靠性高等特点，广泛应用于液压控制系统中。

五、手动换向阀手动换向阀是一种通过手动操作来改变阀芯位置，从而实现流体换向的装置。

它的主要组成部分包括阀体、阀盖、阀芯和手柄等。

通过手动操作手柄，可以使阀芯在阀体内移动，从而改变流体的流向。

手动换向阀具有结构简单、操作方便等优点，广泛应用于一些小型管道系统中。

总结起来，换向阀根据其工作原理和结构特点可以分为旋塞换向阀、电磁换向阀、气动换向阀、液动换向阀和手动换向阀等多种类型。

每种类型的换向阀都有其适用的场景和特点，根据实际需求选择合适的换向阀对于管道系统的正常运行至关重要。

换向阀工作原理及简介介绍换向阀工作原理换向阀工作原理：六通换向阀紧要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件构成阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。

反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体（1）六通阀的阀体由隔板分成两腔，每腔都有3个通道，中心为进油口，两端为出油口。

阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。

密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra0.8m。

（2）六通阀有两组密封组件。

每组密封组件由阀瓣、密封圈、调整块、调整螺钉、夹板和螺栓构成。

阀瓣为碳钢板焊件，设有加强筋，即加添阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。

阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。

在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。

调整块和调整螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉（3）阀杆与阀体隔板和上阀盖间的轴向密封接受O形圈。

（4）阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭快捷，操作力矩小。

（5）上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通情形，易于操作。

换向阀简介：换向阀又称克里斯阀，阀门的一种，具有多向可调的通道，可适时更改流体流向。

可分为手动换向阀、电磁换向阀、电液换向阀等。

工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。

换向阀的通名词解释
换向阀是一种常见的阀门，它是用来改变流体方向的装置。

它也可以被称为转换阀、调节阀或旋转阀，由于它的结构特殊，所以具有非常出色的控制能力。

换向阀的历史可以追溯到古代，一名英国发明家利斯特斯向英国费尔法克斯特贡献了一项发明，即利用柱塞和导管配件来改变水的流动方向的阀门。

换向阀的结构很简单，它由柱塞、过滤器和控制机构组成。

柱塞是由一个软密封头、一个覆盖安装孔的活塞杆和一个活塞组成，它通过改变活塞的位置，可以控制流体流动的方向。

柱塞的头部一般使用金属，它可以防止砂石进入换向阀，使换向阀的关口部位的开启和关闭更加可靠。

过滤器的作用是滤除系统中的杂质，以确保换向阀的正常工作。

控制机构是换向阀的主要部件，它可以控制活塞的位置及时间，以改变流体的流向。

换向阀有很多种类，比如圆锥形换向阀、闸阀换向阀、球阀换向阀和三通换向阀等。

它们在不同的系统中都有不同的应用，并且换向阀的使用比较多，比如用于蒸汽、空气、液压和水系统等。

换向阀可以操作灵活，具有较高的可靠性，可以用于多种不同的流体，工作中安全可靠。

换向阀的安装非常重要，安装有误会影响换向阀的正常工作和使用寿命。

在安装前，应先检查换向阀的口径大小和压力是否符合管路配置要求，安装完毕后应加以保护，确保换向阀长期处于良好工作状态。

换向阀为汽车、液压系统等设备提供了高质量的控制和调节功能，是现代工业生产中不可缺少的重要部件。

它可以有效控制流体流量，帮助汽车在各种工况下有良好的性能，并可以有效控制液压系统的压力，保证液压系统的安全运行。

因此，换向阀的安装和维护都非常重要。

换向阀知识点总结一、换向阀的定义换向阀，又称换向阀，是一种用来控制液体或气体流向的阀门。

它可以通过控制流体的方向，实现液压系统的正反转、速度调节和流量控制功能。

换向阀通常由阀体、阀芯、阀座、弹簧等部件组成，可根据不同的工作原理和结构形式分为多种类型。

二、换向阀的工作原理换向阀的工作原理可以分为机械式、电磁式、压力式、液控式等多种类型。

其中，机械式换向阀通过机械运动实现流体的正反转，电磁式换向阀通过电磁力控制阀芯运动，压力式换向阀则是通过压力信号控制阀芯运动。

不同的工作原理影响了换向阀的适用场景和性能特点。

三、换向阀的分类1. 机械式换向阀：包括旋塞式换向阀、滑阀式换向阀、齿条式换向阀等；2. 电磁式换向阀：包括单电磁换向阀、双电磁换向阀、集成式电磁换向阀等；3. 压力式换向阀：包括线路换向阀、偏心式换向阀、弹簧复位换向阀等；4. 液控式换向阀：包括液压换向阀、气动换向阀、液控换向阀等。

四、换向阀的特点1. 控制灵活：换向阀可以根据控制信号灵活调节液压系统的工作状态，实现连续运动、单向运动、双向运动等功能；2. 压力损失小：换向阀内部流道设计合理，通过流线型结构和优化的密封装置，可减小流体在换向阀内部的压力损失；3. 寿命长：换向阀采用高硬度、高耐磨材料制造，经过精密加工和表面处理，具有较长的使用寿命；4. 维护方便：换向阀结构简单，维护保养方便，可实现拆卸、更换零部件、清洗等操作。

五、换向阀的应用领域换向阀广泛应用于液压系统、空气动力系统、液压传动系统等工业领域，主要用于工程机械、建筑机械、农业机械等设备中的液压转向、液压马达控制、液压缸控制等功能。

六、换向阀的选型与安装1. 选型原则：根据液压系统的工作压力、流量要求、安装空间等条件，选择合适的换向阀型号和规格；2. 安装要求：换向阀安装前需清洗阀体内部，保证流道畅通，紧固阀体与连接管路时，需采用适当的密封材料和润滑剂，防止泄漏。

七、换向阀的维护与保养1. 定期检查：定期检查换向阀的密封性能、松动情况、磨损程度等，及时进行维护保养；2. 润滑保养：根据液压系统的工作环境和工作温度，选择适当的润滑油脂，保持换向阀的灵活性和密封性；3. 防止污染：换向阀在使用过程中需防止进入杂质、污染物、异物，以免影响换向阀的正常工作。

简述换向阀的各种分类
换向阀是一种控制液压系统中液体流动方向的装置，通常用于控制液压缸和液压马达的运动方向。

根据不同的工作原理和应用场景，换向阀可以分为多种类型。

以下是一些常见的换向阀分类：
1.按工作方式分类：
•手动换向阀：由人工操纵，通常是通过手柄、杆或按钮等手动控制的方式。

•机械换向阀：利用机械传动系统，通过机械装置进行换向。

•电动换向阀：通过电机驱动进行换向，可以远程控制。

2.按阀芯结构分类：
•插板式换向阀：使用插板来改变流体的流向，常见的有三通和四通插板式换向阀。

•滑阀式换向阀：通过滑动阀芯的位置改变流体通道，包括平滑阀和斜面阀等。

•转阀式换向阀：通过旋转阀芯改变液体流向，常见的有旋转转阀和旋转套筒阀等。

3.按控制方式分类：
•直接控制换向阀：阀芯受力直接由操纵元件（手动、电动等）控制。

•间接控制换向阀：通过控制液压或气动信号，间接控制阀芯的运动。

4.按阀口数量分类：
•两通换向阀：有两个连接口，主要用于控制单一方向的流体流动。

•三通换向阀：有三个连接口，用于控制液体在两个方向之间的流动。

•四通换向阀：有四个连接口，可控制液体在三个方向之间的流动。

5.按工作位置分类：
•二位换向阀：有两个工作位置，一般是开和关。

•三位换向阀：有三个工作位置，可以控制两个方向的流体流动。

这些分类方法并非互斥，很多换向阀可能同时属于不同的分类。

在选择换向阀时，需要考虑液压系统的工作要求、环境条件以及控制方式等因素。
