液压阀电磁换向阀安全操作及保养规程前言液压阀电磁换向阀是工业和机械设备中必不可少的组件之一。

它们在控制液压过程中具有重要作用，能够协调并控制工业过程中的流量、压力和方向。

在使用过程中，保障其运行安全和稳定是十分必要的。

本文主要介绍液压阀电磁换向阀的安全操作和保养规程，以便使用者能够更加安全和稳定地使用它们。

安全操作下面是液压阀电磁换向阀的安全操作规程：1. 仔细阅读使用手册在启动液压阀电磁换向阀之前，使用者必须仔细阅读使用手册。

使用手册中将详细介绍液压阀电磁换向阀的特性、参数和使用方法，以及其它一些注意事项。

2. 确保接线正确在启动液压阀电磁换向阀之前，必须先确认其接线是否正确。

液压阀电磁换向阀的接线应该按照使用手册中提供的接线图进行连接。

由于接线不当会导致严重的事故，所以必须非常小心。

3. 检查液压连接在启动液压阀电磁换向阀之前，必须检查液压连接是否正确。

如果液压连接不正确，会导致液压系统出现泄漏，从而影响设备的使用。

4. 先放空气在启动液压阀电磁换向阀之前，应该先放空气。

为了确保阀门能够正常操作，必须确保阀门周围的空气已经完全排除掉。

这通常需要多次操作，以便确保空气已经全部放完。

5. 根据使用手册正确操作在启动液压阀电磁换向阀之前，必须先确保已经仔细阅读了使用手册，并根据使用手册中的指导进行正确操作。

如果您不确定您的操作是否正确，请不要操作，应该咨询专业人员。

6. 保证安全和稳定在使用液压阀电磁换向阀时，必须保证设备的安全和稳定。

在使用过程中，应该遵循所有的安全操作规程，并且遵守相关的标准。

保养规程下面是液压阀电磁换向阀的保养规程：1. 检查阀门是否正常定期检查液压阀电磁换向阀，以确保它是否正常运行。

如果阀门的运行状态发生了任何变化，应该及时调整或维修。

2. 定期更换润滑油根据使用手册的要求，定期更换液压阀电磁换向阀的润滑油。

定期更换的润滑油会确保液压阀电磁换向阀的顺畅运行。

3. 维护接口和阀门密封定期维护液压阀电磁换向阀的接口和阀门密封，以确保其运行正常且密封良好。

液压电磁阀工作原理及电磁换向阀结构原理展开全文液压电磁阀是用来控制流体的一种自动化基础元件，属于执行器。

液压电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到液压电磁阀。

那么液压电磁阀工作原理是什么？液压电磁阀工作原理：液压电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置，这样通过控制电磁铁的电流通断就控制了机械运动。

电磁换向阀结构原理 1）WE型电磁换向阀图1、图2、图3和图4分别是不同通径的WE型电磁换向阀的结构原理图。

电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。

当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。

若推动故障检查按钮可使滑阀阀芯移动。

1—阀体；2—电磁铁（左为交流电磁铁，右为直流电磁铁）；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮；7—橡胶保护罩1—阀体；2—电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮图3 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体；2—干式电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮液压电磁阀型号含义：关于液压电磁阀型号，不同的厂家对型号的编排有所不同，这里小编举个例子说明液压电磁阀型号含义，例如34BYM-L20H-T，其中34表示的是3位4通，B为交流型，Y为液动，M是滑阀机能，L表示螺纹连接形式，20为公称直径，H为公称压力，H表示为高压31.5MPA，T表示弹簧对中型代号。

想要更多具体型号含义，可咨询相关厂商。

液压电磁阀特点：1、液压电磁阀外漏堵绝，内漏易控，使用安全。

2、液压电磁阀系统简单，便于维护，价格低廉。

换向阀的分类换向阀是一种用于控制液压系统中流体流向的重要元件，根据其结构和工作原理的不同，可以分为多种不同类型。

本文将介绍几种常见的换向阀分类，并对其特点和应用进行简要描述。

1. 手动换向阀手动换向阀是最基本的换向阀类型之一，通过手动旋转或推拉操作来改变流体的流向。

这种类型的换向阀结构简单、操作方便，适用于一些简单的液压系统中。

但是，由于需要手动操作，其响应速度较慢，不适用于对流体流向要求较高的场合。

2. 电磁换向阀电磁换向阀是通过电磁力控制阀芯的运动，从而改变流体的流向。

它具有响应速度快、控制精度高的特点，广泛应用于自动化液压系统中。

电磁换向阀可以根据需要进行远程控制，适用于一些需要远程操作和自动化控制的场合。

3. 液压换向阀液压换向阀是通过液压力控制阀芯的运动，实现流体的换向。

它具有响应速度快、承受高压力的优点，适用于一些工作环境恶劣、工作压力较大的场合。

液压换向阀的控制精度高，可实现复杂的流体控制功能，因此在一些工业液压系统中得到广泛应用。

4. 比例换向阀比例换向阀是根据输入的电信号控制阀芯的位置，从而实现流体的精确控制。

它具有响应速度快、控制精度高、可实现连续调节的特点，适用于一些需要精密控制的场合。

比例换向阀在液压系统中的应用越来越广泛，可以实现流体的精确调节和控制，提高了系统的工作效率和稳定性。

总结换向阀是液压系统中不可或缺的元件，根据其结构和工作原理的不同，可以分为多种不同类型。

手动换向阀、电磁换向阀、液压换向阀和比例换向阀各有特点，适用于不同的工作场合。

在选择换向阀时，需要根据实际的工作要求和系统的性能要求来进行合理选择，以确保系统的正常运行和稳定性。

希望通过本文的介绍，读者能对换向阀的分类有所了解，为实际应用提供参考和借鉴。

液压换向阀的种类及功能特点
一、液压换向阀：
1、压力控制换向阀：压力控制换向阀是液压系统中最常用的一种换向阀。

它是一种由电磁阀控制的压力开关装置，只要电磁阀改变它的电势，就可以改变换向阀的开关状态。

它具有防压爆功能，并且能有效控制液压系统的输出，可以很好地调节液压力，是液压系统不可或缺的一部分。

2、节流换向阀：节流换向阀是一种常用的液压换向阀，按照它的驱动模式可以分为活塞式节流换向阀和螺杆式节流换向阀两种。

它的功能是在液压系统中用于控制流量，强制让液体通过某种仪表或空气发动机所需要的流量。

它能够控制精度高，最多可以达到百分之0.3以下，与控制分支系统的流量大小有关。

3、溢流换向阀：溢流换向阀是一种可以控制压力的阀门，它能够控制压力在预定值以内，也可以用来防止系统压力过大造成损坏，因此它也被称为是泄放溢流阀。

它的功能既可以减少液压压力，也可以增大液压压力，只要随时调整油嘴的位置，就可以轻松控制液压压力。

4、屏蔽换向阀：屏蔽换向阀是一种可以满足液压系统屏蔽要求的阀门，它能够控制液压方向，减少噪音和液压损耗，保护液压系统免受极端温度条件影响。

它
也可以减少系统过载所带来的危害，维护液压系统的正常工作，防止系统发生故障。

换向阀及其基本原理换向阀的概述换向阀是一种用来控制流体在液压系统中的流向的装置。

它能够将液压系统中的压力油流按照一定的规律引导到不同的液压执行元件上，从而实现对液压系统的控制。

换向阀通常由一个或多个弹簧、阀芯、阀套和阀体组成。

换向阀的分类换向阀可以按照其结构和工作原理的不同进行分类。

下面是常见的一些换向阀的分类：1.手动换向阀：由人工控制手柄或按钮来操作阀芯的位置，实现对流体流向的控制。

2.电磁换向阀：通过电磁激励来控制阀芯的位置，从而改变流体的流向。

3.比例换向阀：根据输入的电信号的大小来控制阀芯的位置，调节流体流向的比例。

4.液压换向阀：利用液压力来控制阀芯的位置，实现对流体流向的控制。

换向阀的基本原理换向阀的基本原理是通过控制阀芯的位置来改变流体的流向。

阀芯与阀体之间的间隙称为通道，通道的不同位置对应着不同的流体流向。

其中，通道内的弹簧提供了一个闭合位置，它能够将阀芯保持在特定的位置上，防止流体流过。

当外界有力对阀芯施加时，例如手动操作或电磁激励，阀芯就会被迫离开初始的闭合位置。

一旦阀芯离开闭合位置，流体就会顺着相应的通道流动。

此时，流体会被引导到液压执行元件上，产生所需的运动。

当外界力消失时，弹簧将阀芯恢复到闭合位置。

这样，通道会被关闭，流体无法继续流动。

这个闭合位置决定了液压执行元件的动作停止。

当阀芯再次被力推动时，流体的流向也会相应地改变。

换向阀的不同类型控制方式稍有差异，但基本原理都是如此，即通过控制阀芯的位置改变流体的流向。

换向阀的工作过程换向阀的工作过程可以分为四个阶段：待开启状态、开启状态、过渡状态和关闭状态。

1.待开启状态：阀芯处于闭合位置，通道被关闭，流体无法通过。

在此状态下，液压执行元件停止工作。

2.开启状态：阀芯被外力推动到开启位置，通道被打开，流体可以从液压源流向液压执行元件。

3.过渡状态：当阀芯从待开启状态到开启状态时，流体逐渐从闭合位置流向开启位置。

在这个过渡状态中，通道的开启程度会逐渐增加，直到达到完全开启的状态。

电磁换向阀WE 型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。

由于电磁铁的推力有限，电磁换向阀应用在流量不大的液压系统中。

（1）结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。

它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号，使电磁铁通电吸合或断电释放，从而直接控制阀芯移位，来实现油流的沟通、切断和方向变换，来操纵各执行机构的动作。

推动故障检查按钮可使滑阀阀芯手推移动。

WE 型电磁换向阀有4种电磁铁供用户选用：1.湿式直流电磁铁；2.湿式交流电磁铁；3.干式直流电磁铁；4.湿式直流电磁铁。

WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁，而WE10型电磁换向阀4种电磁铁都有。

湿式电磁铁具有使用寿命长、散热性能好等优点。

直流电磁铁的优点是换向频率高、换向性能好。

对低电压、短时超电压、超载和机械卡住反应不灵敏，工作可靠性好；用内装整流器的Z5型插头，可直接使用交流电源。

交流电磁铁的优点是动作时间短，电气控制线路简单，不需特殊的触头保护。

WE电磁换向阀通径m m 5，6，10电磁换向阀性能通径56.0-6.0系列通径660-60系列通径1030-30系列O-不带复位弹簧，不带定位器；OF-不带复位弹簧，带定位器；无标记-标准型，带复位弹簧。

A-湿式标准电磁铁；大功率电磁铁;C-可换线圈的电磁铁G24-直流电24V;W220-50-交流电220V ，50HZW220R-本整型直流电磁铁使用交流电压220V W110R-直流电磁铁使用Z5型插头可连（限6，10）无标记-无故障检查按钮；N-带故障检查按钮。

Z4-方型插头；Z5-大方型插头；Z5L-带指示灯的大方型插头无标记-无插入式阻尼器；B08-阻尼器节流孔直径0.8mm ；B10-阻尼器节流孔直径1.0mm无标记-矿物质液压油；v-磷酸脂液压液电液换向阀和液动换向阀3-二位三通；4-二位四通；4-三位四通WEH电液换向阀及WH液控换向阀（1）结构原理WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。

液压电磁阀工作原理液压电磁阀是一种利用电磁力控制液压流动的装置。

它由电磁铁和阀芯组成，通过电磁铁的通电和断电来控制阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。

液压电磁阀的工作原理如下：当电磁阀通电时，电磁铁产生电磁力，使阀芯被吸引并移动到开启状态，液压油可以顺利通过阀体流动。

当电磁铁断电时，电磁力消失，弹簧的作用下，阀芯恢复到关闭状态，阻止液压油流动。

通过这种方式，液压电磁阀可以实现远程控制液压系统的各种操作。

液压电磁阀通常由多个部件组成，包括电磁铁、阀芯、弹簧、阀座、阀体等。

其中，电磁铁是液压电磁阀的控制核心，它由铁芯、绕组和外壳组成。

当电磁铁通电时，绕组中的电流产生磁场，磁场与铁芯相互作用产生电磁力，从而使阀芯移动。

弹簧则起到恢复阀芯闭合状态的作用，保证液压电磁阀的正常工作。

液压电磁阀主要有两种工作方式，即通电时开启（常开型）和通电时关闭（常闭型）。

在常开型液压电磁阀中，当电磁铁通电时，阀芯关闭；当电磁铁断电时，阀芯开启。

而在常闭型液压电磁阀中，当电磁铁通电时，阀芯开启；当电磁铁断电时，阀芯关闭。

这两种不同的工作方式可以根据实际需要进行选择，以满足液压系统的不同控制要求。

液压电磁阀的工作原理主要包括溢流阀、先导阀和电磁换向阀。

其中，溢流阀主要用于控制液压系统的压力，当压力超过设定值时，溢流阀会打开，将多余的液压油返回到油箱中，从而保护液压系统不受过载损坏。

先导阀则可以通过电磁阀控制它的进出口，实现对液压缸的运动速度和顺序的控制。

电磁换向阀则可以实现液压系统的流向切换，从而实现液压系统的正反转和多路流向控制。

液压电磁阀的工作原理的核心是电磁力的作用，通过电磁铁的通电和断电，控制液压阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。

因此，液压电磁阀在液压系统中起着非常重要的作用，广泛应用于各种工程机械、冶金设备、工业自动化等领域。

同时，液压电磁阀的稳定性、可靠性和精度对液压系统的正常运行和工作效率有着重要的影响。

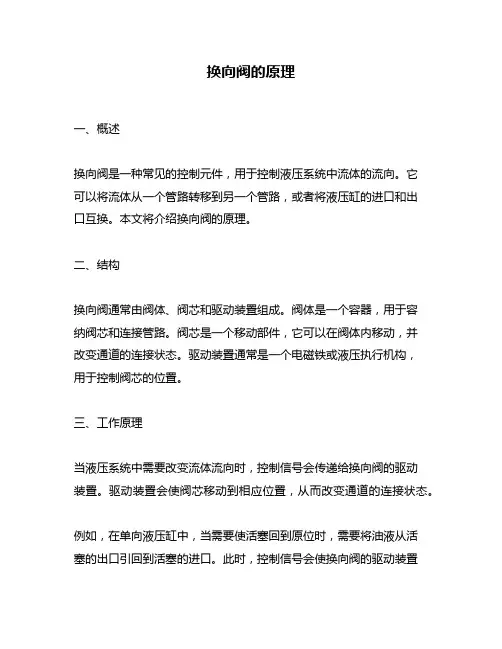

换向阀的原理一、概述换向阀是一种常见的控制元件，用于控制液压系统中流体的流向。

它可以将流体从一个管路转移到另一个管路，或者将液压缸的进口和出口互换。

本文将介绍换向阀的原理。

二、结构换向阀通常由阀体、阀芯和驱动装置组成。

阀体是一个容器，用于容纳阀芯和连接管路。

阀芯是一个移动部件，它可以在阀体内移动，并改变通道的连接状态。

驱动装置通常是一个电磁铁或液压执行机构，用于控制阀芯的位置。

三、工作原理当液压系统中需要改变流体流向时，控制信号会传递给换向阀的驱动装置。

驱动装置会使阀芯移动到相应位置，从而改变通道的连接状态。

例如，在单向液压缸中，当需要使活塞回到原位时，需要将油液从活塞的出口引回到活塞的进口。

此时，控制信号会使换向阀的驱动装置工作，使其将液压系统中的油液从单向液压缸出口引回到单向液压缸进口。

这样，液压缸的活塞就可以回到原位。

四、分类换向阀可以按照不同的工作原理进行分类。

以下是几种常见的换向阀：1. 手动换向阀：需要手动操作才能改变通道的连接状态。

2. 电磁换向阀：使用电磁铁作为驱动装置，可以通过电气信号控制阀芯的位置。

3. 液压换向阀：使用液压执行机构作为驱动装置，可以通过液压信号控制阀芯的位置。

4. 气动换向阀：使用气压执行机构作为驱动装置，可以通过气压信号控制阀芯的位置。

五、应用换向阀广泛应用于各种液压系统中，例如工程机械、农业机械、船舶等领域。

在液压系统中，它通常与其他控制元件一起使用，如油泵、油箱、液压缸等。

六、总结本文介绍了换向阀的原理。

它是一种常见的控制元件，用于控制液压系统中流体的流向。

它可以按照不同的工作原理进行分类，并广泛应用于各种液压系统中。

液压换向阀按换向阀所把持的通路数分为：二通、三通、四通和五通等。

应用阀芯错阀体的绝对活动，使油路交通、闭断或变换油淌的方向，从而使得液压履行元件及其驱动机构的承动、结束或变换运动方向。

1、工息本理滑阀式换向阀的工作原理，当阀芯向右移动一定的间隔时，由液压泵输入的压力油从阀的P口经A口赢向液压缸右腔，液压油缸右腔的油经B口源回油箱，液压缸活塞向右运动;反之，若阀芯向右移动某一间隔时，液流反向，活塞向左活动。

2、换向阀的构造1) 手动换向阀应用手动杠杆回转变阀芯地位名隐换向。

分弹簧主动复位(a)跟弹簧钢珠(b)定位二种。

2) 灵活换向阀灵活换向阀又称言程阀，重要用去节制机械运动部件的止程，还帮于装置在工作台上的档铁或凹轮迫使阀芯运动，从而掌握液流方向。

3) 电磁换向阀弊用电磁铁的通电呼分取断电开释而间接推进阀芯回节制液流方向。

它非电气解统和液压系统之间的疑号转换元件。

替二位三通交换电磁阀构造。

在地位，油口P和A相通，油口B断合;当电磁铁通电呼分时，拉杆1将阀芯2拉向左瑞，那时油心P战A断启，而和B相通。

当电磁铁断电开释时，弹簧3推进阀芯复位。

图4-9b替其图形符号。

4) 液动换向阀应用把持油路的压力油去转变阀芯位置的换向阀。

阀芯非由其二端稀封腔外油液的压差回挪动的。

如图所示，当压力油从K2入进滑阀左腔时，K1接通回油，阀芯向右移动，使P和B相通，A和T相通;当K1交通压力油，K2交通回油，阀芯向左挪动，使P和A相通，B和T相通;当K1战K2皆通回油时，阀芯回到两头位置。

5)电液换向阀由电磁涩阀跟液动滑阀组成。

电磁阀伏后导息用，能够转变把持液淌方向，从而改变液动滑阀阀芯的地位。

用于大西型液压装备外。

扩展资料：液动换向阀的常见故障的原因及排除方法：液动换向阀与电磁换向阀的区别仅在于推动阀芯移动的力不同而已，前者为压力油的液压力，后者为电磁铁的吸力，具体液压换向阀的故障分析与排除方法有以下几点。

故障：（1）不换向或换向不良原因：是推动阀芯移动的控制压力油的压力不够，或者控制油液压力虽够，但阀芯另一端控制油腔的回油不畅，不畅的原因可能是污物阻塞，或开口量不够大，或者回油背压力大等。

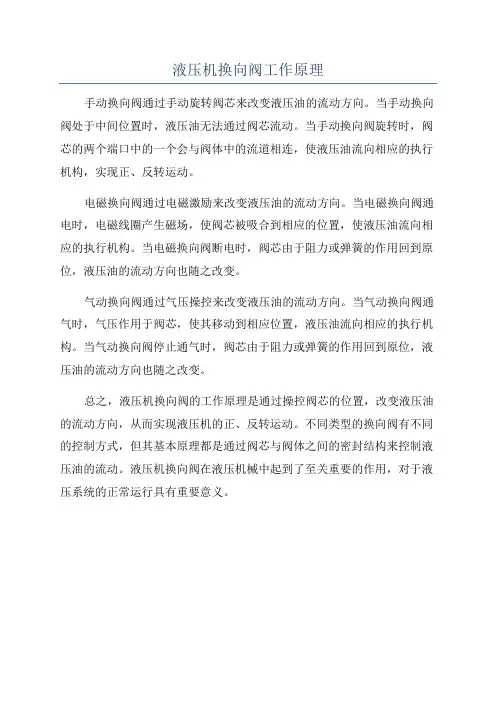

液压机换向阀工作原理
手动换向阀通过手动旋转阀芯来改变液压油的流动方向。

当手动换向阀处于中间位置时，液压油无法通过阀芯流动。

当手动换向阀旋转时，阀芯的两个端口中的一个会与阀体中的流道相连，使液压油流向相应的执行机构，实现正、反转运动。

电磁换向阀通过电磁激励来改变液压油的流动方向。

当电磁换向阀通电时，电磁线圈产生磁场，使阀芯被吸合到相应的位置，使液压油流向相应的执行机构。

当电磁换向阀断电时，阀芯由于阻力或弹簧的作用回到原位，液压油的流动方向也随之改变。

气动换向阀通过气压操控来改变液压油的流动方向。

当气动换向阀通气时，气压作用于阀芯，使其移动到相应位置，液压油流向相应的执行机构。

当气动换向阀停止通气时，阀芯由于阻力或弹簧的作用回到原位，液压油的流动方向也随之改变。

总之，液压机换向阀的工作原理是通过操控阀芯的位置，改变液压油的流动方向，从而实现液压机的正、反转运动。

不同类型的换向阀有不同的控制方式，但其基本原理都是通过阀芯与阀体之间的密封结构来控制液压油的流动。

液压机换向阀在液压机械中起到了至关重要的作用，对于液压系统的正常运行具有重要意义。
