注塑模具技术标准Q/TK技术标准Q/TKM 4－2003注塑模具技术标准2003-11-10发布2003-11-17实施Q/TKM 4 –2003目次前言.I I1范围.. .1 2引用标准 1 3基本规定13.1模具的分类? .. 1 3.2基准温度.. 2 4模具尺寸公差 .. 24.1模具尺寸分类? .. 2 4.2 结构尺寸..24.2.1 结构尺寸的一般公差???? ?? ??? ?? ?? ?? ??? ?? ?? ?? ? 24.2.2 结构尺寸的标注偏差 (3)4.2.2.1 结构尺寸为镶件配合??????????????????????? ?34.2.2.2 结构尺寸为滑动配合?????????????? ????????? ?34.3 组成尺寸..34.3.1 组成尺寸为镶件配合 ... ???????? ?? ?? ?? ??? ?? ?? ?? ? 34.3.2组成尺寸为滑动配合. 3 4.3.3组成尺寸为圆弧的公差. 4 4.4 成型尺寸..44.5 模具型腔圆弧未注公差尺寸的极限偏差.. 65模具的形位公差..??????????????????????????? ?6 5.1 结构尺寸的未注形位公差... ??????? ????? ???? ????? ??65.2 模具型腔的标注形位公差65.3 其他部位的标注形位公差66模具的表面粗糙度76.1 模具的表面粗糙度的分类76.2 模具型腔表面的粗糙度77相关要求87.1 模具顶针的高度要求87.2 模胚回针的高度要求87.3 模肉镶件表面与模肉的装配要求8 7.4 模具型腔表面镀铬的技术要求87.5 对于成形面和其他面互相影响的尺寸8附录 A 模胚的公差及粗糙度要求9 A1 对于模胚有特别要求时以图纸要求为准9 A2 模板的公差及表面粗糙度要求9 A3 模胚开框的规格及精度要求9 A4 模胚上的标准件技术要求10附录B图样上注出形状或位置公差值的规定11附录 C 常见的部分模具公差配合要求?..14 附录 D 不同的加工方法要求达到的模具表面粗糙度要求16附录 E 表面粗糙度各标准及加工方法、脱模斜度对照表18IQ/TKM 4 –2003前言《塑胶模具技术标准》是东江科技 ( 深圳 ) 有限公司根据东江科技公司的实际情况，参照国际标准、国家标准、以及其它国家和地区的有关标准和规则制定的。
塑料件尺寸公差1． 范围 本标准规定了注射、压制、挤塑等成型的热塑性和热固性塑料（不包括二 次加工和发泡成型的塑料件）尺寸公差、偏差、公差等级的选用、测量条件和 测量方法。
本标准主要适用于电子产品用塑料件尺寸公差，其他产品用塑料件尺寸公 差，亦可参照采用。
2． 引用标准 下列标准所包含的条文，通过在标准中引用而构成本标准的条文。
在标准 出版时，所示版本均为有效。
所有标准都会被修订，使用标准的各方应探讨使 用下列标准最新版本的可能性。
公差与配合 总论 标准公差与基本偏差 光滑工件尺寸的检验 机械制图 尺寸公差与配合注法 3.1 基本尺寸 basic size 设计给定的尺寸。
3.2 实际尺寸 actral size 通过测量所得的尺寸。
3.3 尺寸公差 dimensional tolerance 允许尺寸的变动量。
3.4 尺寸偏差 dimensional deviation 某一尺寸减去基本尺寸所得的代数差。
3.5 塑料收缩率 plastic shringkage 塑料件尺寸与相应模具尺寸之差的绝对值与相应模具尺寸之比。
3.6 径向收缩率 radial shringkage 指料流方向的塑料收缩率。
3.7 切向收缩率 tangential shringkage 指垂直于料流方向的塑料收缩率。
3.8 收缩特性值 contraction chararcteristic value 表示料流方向和垂直于料流方向的塑料综合收缩能力，以 2 倍径向减去切 向收缩的绝对值之差表示。
3.9 受模具活动部分影响的尺寸 size effected movable parts of mould 由模具活动零件决定的塑料件尺寸。
尺寸公差、偏关的规定基本尺寸范围为~3至600mm 。
基本尺寸分段~3至120mm 。
采用不均匀递 增数列：140~1600mm,采用R20优先数系。

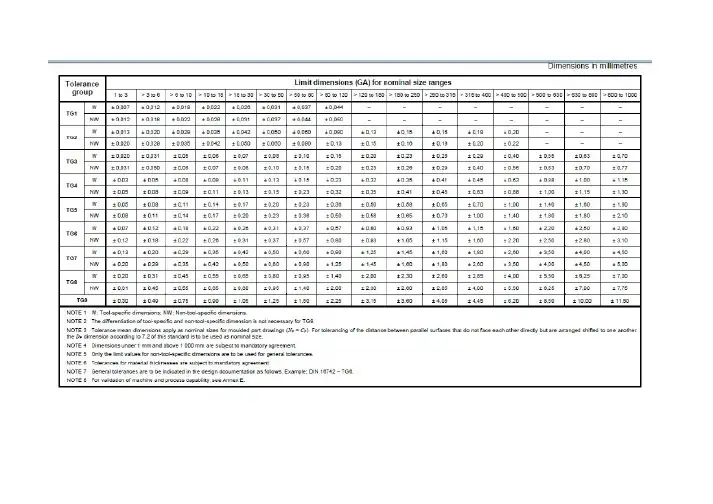

2 公差等级及数值 公差等级分为 10 级，每一级公差数值按表 1 规定。
