实验一低通采样定理和内插与抽取实现一、实验目的用Matlab 编程实现自然采样与平顶采样过程，根据实验结果给出二者的结论；掌握利用MATLAB 实现连续信号采样、频谱分析和采样信号恢复的方法。

二、实验原理 1．抽样定理若)(t f 是带限信号，带宽为m ω,)(t f 经采样后的频谱)(ωs F 就是将)(t f 的频谱)(ωF 在频率轴上以采样频率s ω为间隔进行周期延拓。

因此，当s ω≥m ω时，不会发生频率混叠；而当s ω<m ω时将发生频率混叠。

2．信号重建经采样后得到信号)(t f s 经理想低通)(t h 则可得到重建信号)(t f ，即：)(t f =)(t f s *)(t h 其中：)(t f s =)(t f ∑∞∞--)(s nT t δ=∑∞∞--)()(s s nT t nT f δ，)()(t Sa T t h c csωπω= 所以：)(t f =)(t f s *)(t h =∑∞∞--)()(s s nT t nT f δ*)(t Sa T c csωπω =πωcs T ∑∞∞--)]([)(s csnT t Sa nT f ω上式表明，连续信号可以展开成抽样函数的无穷级数。

利用MATLAB 中的t t t c ππ)sin()(sin =来表示)(t Sa ，有)(s i n )(πt c t Sa =，所以可以得到在MATLAB 中信号由)(s nT f 重建)(t f 的表达式如下：)(t f =πωcs T ∑∞∞--)]([sin )(s cs nT t c nT f πω 我们选取信号)(t f =)(t Sa 作为被采样信号，当采样频率s ω=2m ω时，称为临界采样。

我们取理想低通的截止频率c ω=m ω。

下面程序实现对信号)(t f =)(t Sa 的采样及由该采样信号恢复重建)(t Sa ： 三、实验内容已知信号()()99(1)cos 2(10050)m x t m m t π==++∑，试以以下采样频率对信号采样：(a)20000s f Hz =;(b)10000s f Hz =;(c)30000s f Hz =，求x(t)信号原信号和采样信号频谱，及用采样信号重建原信号x’(t)时序图。

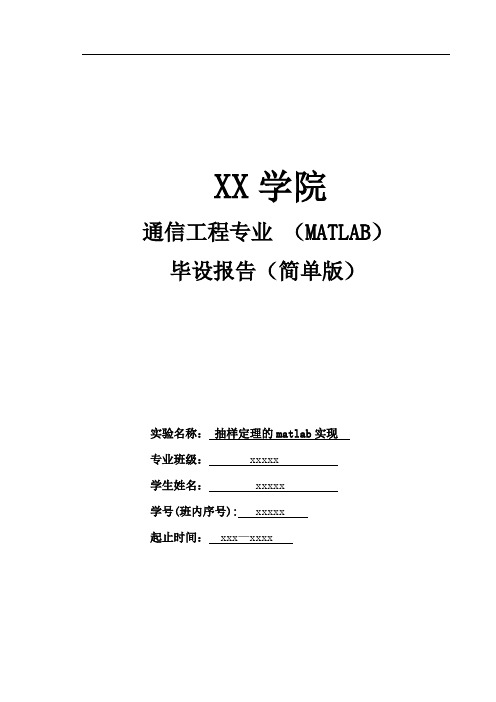

XX学院通信工程专业（MATLAB）毕设报告（简单版）实验名称：抽样定理的matlab实现专业班级：xxxxx学生姓名：xxxxx学号(班内序号): xxxxx起止时间： xxx—xxxx目录摘要 (I)ABSTRACT (I)引言 (II)1绪论 (1)1.1低通抽样定理 (1)1.2带通抽样定理 (2)2抽样定理在MATLAB中的仿真 (2)2.1低通抽样定理 (2)2.2带通抽样定理 (4)3结论 (5)参考文献 (5)摘要现代通信技术与人们的生活联系越来越紧密，现代通信系统是信息时代的生命线，信息技术革命是伴随着通信技术的发展而进行的。

从19世纪以来，通信技术的发展很快，尤其是在20世纪50年代后，在计算机的使用普及以后，数字通信在越来越多的领域取代了模拟通信，模拟调制技术也发展为脉冲编码调制等技术。

而在对信号的调制过程中我们也经常用MATLAB（矩阵实验室）对其进行通信仿真实现，以使我们的工作效率有所提高，并且能够很好的对信号的调制等技术要点进行模拟。

本文将简要介绍通信原理中的脉冲编码调制（PCM）的关键环节——抽样（低通抽样定理、带通抽样定理），在MATLAB中的仿真实现，并且对得出结果进行分析比较最终得出结论。

关键字：通信仿真脉冲编码调制（PCM）抽样ABSTRACTModern communication technology and the life of people growing, modern communication systems is the lifeline of the information age, information technology revolution is accompanied by communications technology development. From the 19th century, the communications technology developed rapidly, especially after in the 1950 of the 20th century, after the popularity of computer use, digital communications in an increasing number of areas to replace the analog communication, analog modulation techniques developed pulse code modulation technology.We are often used for signaling in the modulation of MATLAB (matrix laboratories) to communication simulation, so that our productivity has increased, and can be a very good signal modulation technique for simulation.In this brief introduction to communication theory of Pulse Code Modulation (PCM) the key link--sampling (sampling theorem for low-pass, band-pass sampling theorem), simulation in MATLAB, for analysis and comparison of the results and final conclusions. Keywords: Communication simulation；Pulse Code Modulation(PCM)；Sampling引言随着社会的发展软件仿真已经能够对现实技术中的很多问题进行仿真实现，我们能够很好的通过仿真预期现实技术中可能遇到的问题，并且对其分析解决，另外，仿真实现也很好的契合了当今社会快节奏的要求，使我们能够少走弯路尽快达到目标。

通信原理实验（五）实验一抽样定理实验项目一、抽样信号观测及抽样定理实验1、观测并记录抽样前后的信号波形，分别观测music和抽样输出。

由分析知，自然抽样后的结果如图，很明显抽样间隔相同，且抽样后的波形在其包络严格被原音乐信号所限制加权，与被抽样信号完全一致。

2、观测并记录平顶抽样前后信号的波形。

此结果为平顶抽样结果，仔细观察可发现与上一实验中的自然抽样有很大差距，即相同之处，其包络也由原信号所限制加权，但是在抽样信号的每个频率分量呈矩形，顶端是平的。

3、观测并对比抽样恢复后信号与被抽样信号的波形，并以100HZ为步进，减小A-OUT的频率，比较观测并思考在抽样脉冲频率为多少的情况下恢复信号有失真。

(1)9.0KHZ(2)7.7KHZ(3)7.0KHZ实验二 PCM 编译码实验实验项目一 测试W681512的幅频特性1、将信号源频率从50HZ 到4000HZ ，用示波器接模块21的音频输出，观测信号的幅频特性。

在频率为9HZ 时的波形如上图，低通滤波器恢复出的信号与原信号基本一致，只是相位有了延时，约1/4个Ts ； 逐渐减小抽样频率可知在7.7KHZ 左右，恢复信号出现了幅度的失真，且随着fs 的减小，失真越大。

上述现象验证了抽样定理，即，在信号的频率一定时，采样频率不能低于被采样信号的2倍，否则将会出现频谱的混(1)、4000HZ (2)、3500HZ(3)120HZ (4)50HZ在实验中仔细观察结果，可知，当信号源的频率由4000HZ不断下降到3000HZ 的过程中，信号的频谱幅度在不断地增加；在3000HZ~1500HZ的过程中，信号的幅度在一定范围内变化，但是没有特别大的差距；在1500HZ~50HZ的过程中，信号的幅度有极为明显的下降。

实验项目二 PCM编码规则实验1、以FS为触发，观测编码输入波形。

示波器的DIV档调节为100微秒。

图中分别为输入被抽样信号和抽样脉冲，观察可发现正弦波与编码对应。

实验一：低通采样定理和内插与抽取实现一．实验目的1. 连续信号和系统的表示方法，以及坊真方法。

2.用MATLAB实现连续信号采用与重构的方法，3. 采样信号的插值和抽取等重采样实现方法。

4. 用时域采样信号重构连续时域信号的原理和方法。

5. 用MATLAB绘图函数表示信号的基本方法，实验数据的可视化表示。

二．原理1 、时域抽样定理令连续信号xa(t)的傅里叶变换为Xa(jΩ),抽样脉冲序列p(t)傅里叶变换为P(jΩ),抽样后的信号x^(t)的傅里叶变换为X^(jΩ)若采用均匀抽样,抽样周期Ts,抽样频率为Ωs=2πfs,由前面分析可知:抽样的过程可以通过抽样脉冲序列p(t)与连续信号xa(t)相乘来完成,即满足:x^(t)=xa(t) p(t)，又周期信号f(t)傅里叶变换为：故可以推得p(t)的傅里叶变换为:其中:根据卷积定理可知:得到抽样信号x(t)的傅里叶变换为:其表明:信号在时域被抽样后,他的频谱X(jΩ)是连续信号频谱X(jΩ)的形状以抽样频率Ω为间隔周期重复而得到,在重复过程中幅度被p(t)的傅里叶级数Pn 加权。

因为Pn只是n的函数,所以X(jΩ)在重复的过程中不会使其形状发生变化。

假定信号x(t)的频谱限制在-Ωm~+Ωm的范围内, 若以间隔Ts对xa(t)进行抽样,可知抽样信号X^(t)的频谱X^(jΩ)是以Ωs为周期重复。

显然,若在抽样的过程中Ωs<2Ωm,则X^(jΩ)将发生频谱混叠现象,只有在抽样的过程中满足Ωs>=2Ωm条件,X^(jΩ)才不会产生频谱的混叠,接收端完全可以由x^(t)恢复原连续信号xa(t),这就是低通信号抽样定理的核心内容。

2、信号的重建从频域看,设信号最高频率不超过折叠频率:Xa(jΩ)=Xa(jΩ) |Ω|<Ωs/2Xa(jΩ)=0 |Ω|>Ωs/2则理想取样后的频谱就不会产生混叠,故有:让取样信号x^(t)通过一带宽等于折叠频率的理想低通滤波器:H(jΩ)=T |Ω|<Ωs/2H(jΩ)=0 |Ω|>Ωs/2滤波器只允许通过基带频谱,即原信号频谱,故:Y(jΩ)=X^(jΩ)H(jΩ)=Xa(jΩ)因此在滤波器的输出得到了恢复的原模拟信号:y(t)=xa(t)从时域上看,上述理想的低通滤波器的脉冲响应为:根据卷积公式可求得理想低通滤波器的输出为:由上式显然可得:则:上式表明只要满足取样频率高于两倍信号最高频率,连续时间函数xa(t)就可用他的取样值xa(nT)来表达而不损失任何信息，这时只要把每一个取样瞬时值与内插函数式相乘求和即可得出xa(t),在每一取样点上,由于只有该取样值所对应的内插函数式不为零,所以各个取样点上的信号值不变。
