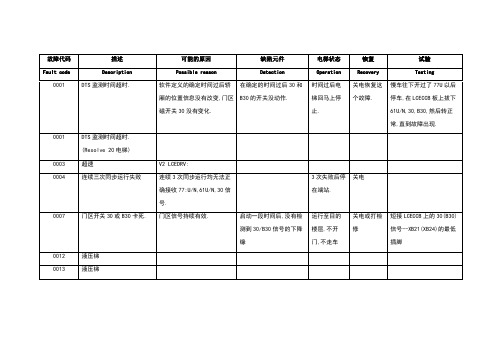

故障代码描述可能的原因缺陷元件电梯状态恢复试验Fault code Description Possible reason Detection Operation Recovery Testing0001 DTS监测时间超时. 软件定义的确定时间过后轿厢的位置信息没有改变,门区磁开关30没有变化. 在确定的时间过后30和B30的开关没动作.时间过后电梯回马上停止.关电恢复这个故障.慢车往下开过了77U以后停车,在LCECCB板上拔下61U/N,30,B30,然后转正常,直到故障出现.0001 DTS监测时间超时.(Resolve 20电梯)0003 超速For:V2 LCEDRV0004 连续三次同步运行失败连续3次同步运行均无法正确接收77:U/N,61U/N,30信号. 3次失败后停在端站.关电0007 门区开关30或B30卡死. 门区信号持续有效. 启动一段时间后,没有检测到30/B30信号的下降缘运行至目的楼层,不开门,不走车关电或打检修短接LCECCB上的30(B30)信号--XB21(XB24)的最低插脚0012 液压梯0013 液压梯0014 连续运行二次,监察门区电路继电器553没有吸合.后面会跟着出现0076故障代码. 553继电器回路没接通. 553继电器没有接通ADO/ACL回路.运行至目的楼层,退出服务关电或转检修.0015 连续运行二次,门区监测回路有不正确的动作, 后面会跟着出现0082故障代码. 电梯在楼层位置时443:1 或443:2 或486没有动作以接通AADO/ACL回路.连续运行二次中, 443:1,443:2 ,486中至少有一个动作不准确.运行至目的楼层,退出服务关电或转检修.0019 液压梯0021 安全回路断开(另外有子故障代码可供参考) 安全回路输入1无电压电梯在检修状态在ADO板的XC1/5没有电压电梯急停接通安全回路断开安全回路安全回路断开,故障0021的子代码描述.当出现0021时再按ACCEPT键将会出现子代码.它以滚动形式显示.子代码描述可能的原因缺陷元件电梯状态恢复试验2100 安全回路断开.如果是ADON, Rev.1在使用的话, 没有更多的诊断信息, 如果使用ADON2, 安全回路断开小于100ms, 软件将没有足够的时间读到安全回路输入信号. ADON, Rev.11) 安全回路1输入点没有电压, 其中的一个或多个开关断开.2) 在检修状态.ADON2电源故障ADON, Rev.1在ADO板的XC1/5没有电压ADON2安全回路上任一测试点的电源丢失.电梯急停接通安全回路ADON, Rev.1接通安全回路ADON2需要特殊的装置试验这个功能.2101 ADON2在使用, ADON2板上端子XM5 / 1和XM1/1之间的回路断开1) ETS线路没有电压2) ADON板的保险丝烧断3) 机房停止开关动作.在XM1/1没有电压. 电梯急停接通安全回路在ADON2板上拿走保险丝.2102 ADON2在使用, ADON2板上端子XM 1/3和XH1/1之间的回路断开地坑急停开关;限速器钢丝绳张紧开关;缓冲器开关;补偿绳(链)开关;终端开关动作.在XH1/1没有电压. 电梯急停接通安全回路使地坑急停开关动作.2103 ADON2在使用, ADON2板上端子XH1 / 3和XC1/3之间的回路断开. 机房检修开关动作. 在XC1/3没有电压. 电梯急停接通安全回路使机房检修开关动作.2104 ADON2在使用, ADON2板上端子XC 1/ 3和XC1/5之间的回路断开. 轿顶检修开关或急停开关动作.在XC1/5没有电压. 电梯急停接通安全回路使轿顶急停开关动作.0022 运行时井道门锁断开安全回路输入3无电压,输入1和2必需有230V电压. XH2/3没有电压. 电梯急停接通厅门回路打开厅门或拔出XH20023 运行中轿门开关打开。
日立电梯故障代码在处理电梯设备故障的时候，都会根据其独有的电梯故障码进行相关检测维修。
下面介绍一下日立电梯的故障代码。
开启分步阅读模式日立电梯故障代码0110 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障0360 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出0481 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。
尤其涉及您或第三方利益等事项，请咨询专业人士处理。
1 0 您已经“”过啦~分享到日立电梯故障代码日立电梯故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障日立电梯故障代码37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障日立电梯故障代码60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出日立电梯故障代码81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障01/04日立电梯故障代码点击目录可快速跳转至页面对应位置•0110 主微机故障 11 副微机故障 12 运行接触器短接故障 14 安全继电器短接故障 15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障 26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护 34 厅门锁短接故障 35 轿门锁短接故障•0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障 50 高速运行超速 51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运行超距离 58 速度低故障•0360 层高测定出错 61 运行中DC48V断电 62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警 71 变频门机故障 73 门区运行故障75 SCLB板通讯故障 77 自救运行过多78 SLCC板通讯故障 80 运行中厅门锁断开检出•0481 检修状态异常82 微动平层超时故障 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障 88 运行中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电自救运行 93 电梯自救运行 94 称重传感器故障。
错误代码描述可能原因恢复0001 运行监控时间超过在软件定义的时间内,轿厢位置没有改变需要重启0003 超速电梯速度高出额定速度110%。
在RDF或检修状态下速度大于0.66m/s 自动【在电梯停止后】0004 在连续三次同步运行中有错误在同步运行后，系统没有发现77:U/N,61:U/N,和30的正确信号。
在连续3次运行中都有该错误需要重启0007 门区开关30或B30粘联门区信号连续有效需要重启或检修驱动0014 门区监控电路内的533继电器在两个连续的运行中无作用。
该错误跟在在76错误后 553继电器电路未被充电需要重启或检修驱动0015 连续两次运行有不正确的门区监控操作 ADO/ACL线路未被充电。
443：1或443：2或486为在轿箱在层站时充电或轿箱速度大于SL1速度（5－20－9设置）时放电需要重启或检修驱动0021 安全回路不通 1）安全回路输入口1失电。
安全回路中一个或多个器件打开 2）电梯在检修模式闭合安全回路并且检修驱动或新内召或在层站开门0022 在运行时厅门打开运行时安全回路输入口3失电。
安全回路输入口1和2必须为230V 厅门关闭0023 在运行时轿门打开运行时安全回路输入口3失电。
安全回路输入口1必须为230V 轿门关闭0025 启动允许错误启动允许回路内的接触器未闭合，电梯不运行输入口XD1/3有230VAC电压 0026 驱动不OK 驱动系统错误。
LCEDRV报错误给LCECPU。
参见LCEDRV错误代码当26错误清除 0027 K7（主继电器）粘联由继电器自己的物理损坏，或由故障三级管保持K7充电需要换LCEADO 0036 在运行时主接触器释放在运行时LCEDRV输出驱动器无效。
LCEDRV有错误在电梯停止和错误重置后自动复位0037 抱闸打开错误 1.在启动时抱闸不打开 2.在电梯运行时报站关闭 3.抱闸接触器输入连接器释放注：报站状态有LCEDRV输入口XBC来定义。

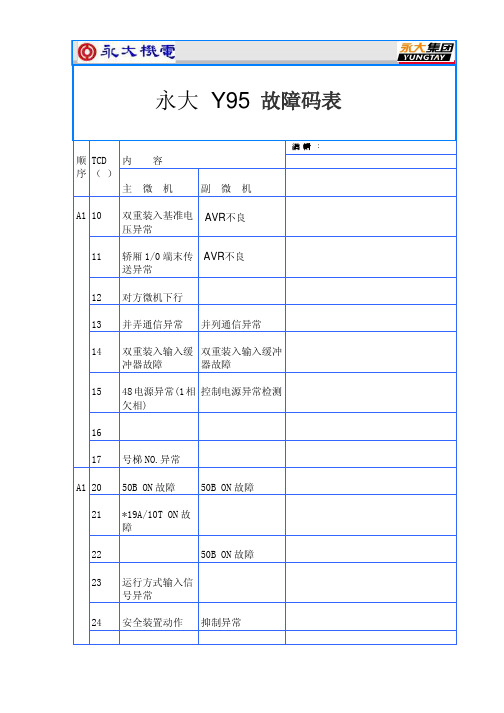

永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。
B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。
