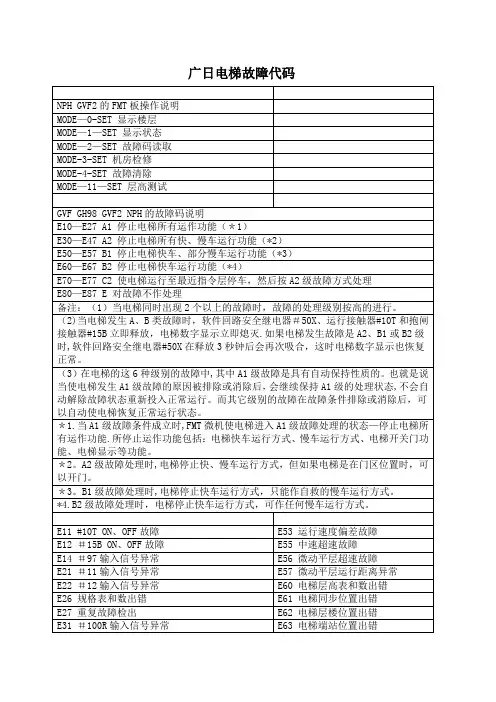

广日电梯故障代码

驱动器所有可能出现的故障类型,故障码显示范围为E001～E040 E001(加速运行过电流)原因：⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E002(减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E003(恒速运行过电流)原因：⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行，突然码盘断线或故障⑸驱动器对地短路处理：⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查码盘及其接线⑸检查驱动器是否对地短路；E004(加速运行过电压)原因：⑴输入电压异常⑵瞬停发生时，再启动尚在旋转的电机处理：⑴检查输入电源⑵避免停机再启动；E005(减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压异常处理：⑴减小减速度⑵增大能耗制动组件；E006(恒速运行过电压)原因：⑴输入电压发生了异常变动⑵负载惯量大处理：⑴安装输入电抗器⑵外加合适的能耗制动组件⑶检查输入电源；E007(控制电源过电压)原因：⑴输入电压异常⑵驱动器机型设置错误处理：⑴检查输入电源⑵重新设置机型或寻求服务；E008(输入侧缺相)原因：输入R，S，T有缺相处理：⑴检查输入电压⑵检查安装配线；E009(输出侧缺相)原因：U，V，W缺相输出(或负载三相严重不对称) 处理：检查输出配线；E010(功率模块故障)原因：⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏，驱动电压欠压⑺功率模块桥臂直通⑻控制板异常处理：⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务；E011(功率模块散热器过热)原因：⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常处理：⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务；E013(驱动器过载)原因：⑴加速太快⑵瞬停时，再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制，码盘反向，低速长期运行处理：⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向；E014(电机过载)原因：⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制，码盘反向，低速长期运行。

新广日故障码001 加速运行过电流002 减速运行过电流004 加速运行过电压005 减速运行过电压007 控制电源过电压008 输入侧缺相009 输出侧缺相010 功率模块故障011 功率模块散热器过热013 驱动器过载014 电流过载016 E2PROM读写故障018 接触器未吸合019 电流检测故障023 键盘E2PROM读写错误025 编码器故障027 制动单元故障032 不满足最低层运行条件033 自学习出错039 双口RAM故障040 主微机故障043 控制柜上的安全继电器短接故障044 控制柜上的安全继电器断开故障045 运行接触器短接故障046 抱闸接触器短接故障047 安全回路断开049 连续3次开门锁死050 连续10分钟内检测到12次以上的故障051 主微机检测到双口DRAM故障052 钢丝绳打滑053 连续9次关门锁死054 安全接触器短接故障055 安全接触器断开故障056 给定速度与反馈不一致057 低速超速058 主微机检测到旋转编码器断线059 旋转编码器旋转方向与运行指令方向不一致060 厅门锁开关短接故障061 轿厢门锁开关短接故障062 运行接触器断开故障063 抱闸接触器断开故障064 轿门继电器触点与轿门接触器触点不一致故障065 厅门继电器触点与轿门接触器触点不一致故障066 电机抱闸辅助开关短接故障067 电机抱闸辅助开关断开故障070 电梯低速异常073 层高测量出错074 高速运行超速075 微动平层运行距离过长081 位置异常082 电梯控制板上24V电源瞬间停电故障083 强迫减速开关输入时速度异常089 电机过热092 自救运行过多094 应用程序ROM和数出错095 强迫减速开关故障096 轿内串行通讯板通讯异常100 厅外召唤通讯异常105 微动平层感应器OFF故障106 门区感应器不一致故障107 开门锁死108 关门锁死109 电梯状态异常故障汇总110 厅门锁瞬间断开111 轿门锁瞬间断开112 电梯控制板48V电源瞬间停电故障。

驱动器所有可能出现的故障类型,故障码显示范围为E001～E040 E001(加速运行过电流)原因：⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E002(减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E003(恒速运行过电流)原因：⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行，突然码盘断线或故障⑸驱动器对地短路处理：⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查码盘及其接线⑸检查驱动器是否对地短路；E004(加速运行过电压)原因：⑴输入电压异常⑵瞬停发生时，再启动尚在旋转的电机处理：⑴检查输入电源⑵避免停机再启动；E005(减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压异常处理：⑴减小减速度⑵增大能耗制动组件；E006(恒速运行过电压)原因：⑴输入电压发生了异常变动⑵负载惯量大处理：⑴安装输入电抗器⑵外加合适的能耗制动组件⑶检查输入电源；E007(控制电源过电压)原因：⑴输入电压异常⑵驱动器机型设置错误处理：⑴检查输入电源⑵重新设置机型或寻求服务；E008(输入侧缺相)原因：输入R，S，T有缺相处理：⑴检查输入电压⑵检查安装配线；E009(输出侧缺相)原因：U，V，W缺相输出(或负载三相严重不对称) 处理：检查输出配线；E010(功率模块故障)原因：⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏，驱动电压欠压⑺功率模块桥臂直通⑻控制板异常处理：⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务；E011(功率模块散热器过热)原因：⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常处理：⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务；E013(驱动器过载)原因：⑴加速太快⑵瞬停时，再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制，码盘反向，低速长期运行处理：⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向；E014(电机过载)原因：⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制，码盘反向，低速长期运行。
