广日电梯EVECD01故障代码表

新广日故障码001 加速运行过电流002 减速运行过电流004 加速运行过电压005 减速运行过电压007 控制电源过电压008 输入侧缺相009 输出侧缺相010 功率模块故障011 功率模块散热器过热013 驱动器过载014 电流过载016 E2PROM读写故障018 接触器未吸合019 电流检测故障023 键盘E2PROM读写错误025 编码器故障027 制动单元故障032 不满足最低层运行条件033 自学习出错039 双口RAM故障040 主微机故障043 控制柜上的安全继电器短接故障044 控制柜上的安全继电器断开故障045 运行接触器短接故障046 抱闸接触器短接故障047 安全回路断开049 连续3次开门锁死050 连续10分钟内检测到12次以上的故障051 主微机检测到双口DRAM故障052 钢丝绳打滑053 连续9次关门锁死054 安全接触器短接故障055 安全接触器断开故障056 给定速度与反馈不一致057 低速超速058 主微机检测到旋转编码器断线059 旋转编码器旋转方向与运行指令方向不一致060 厅门锁开关短接故障061 轿厢门锁开关短接故障062 运行接触器断开故障063 抱闸接触器断开故障064 轿门继电器触点与轿门接触器触点不一致故障065 厅门继电器触点与轿门接触器触点不一致故障066 电机抱闸辅助开关短接故障067 电机抱闸辅助开关断开故障070 电梯低速异常073 层高测量出错074 高速运行超速075 微动平层运行距离过长081 位置异常082 电梯控制板上24V电源瞬间停电故障083 强迫减速开关输入时速度异常089 电机过热092 自救运行过多094 应用程序ROM和数出错095 强迫减速开关故障096 轿内串行通讯板通讯异常100 厅外召唤通讯异常105 微动平层感应器OFF故障106 门区感应器不一致故障107 开门锁死108 关门锁死109 电梯状态异常故障汇总110 厅门锁瞬间断开111 轿门锁瞬间断开112 电梯控制板48V电源瞬间停电故障。

广日电梯EVECD01故障代码表E001加速运行过电流 E002减速运行过电流E003恒速运行过电流 E004加速运行过电压E005减速运行过电压 E006恒速运行过电压E007控制电源过电压E008输入侧缺相 E009输出侧缺相E010功率模块故障E011功率模块过热故障E012空白 E013动器过载E014电机过载E016 EE ROM读写故障E018接触器不吸合故障 E019电流检测电路故障E020CPU错误 E023键盘EEP ROM读写错误E024调谐错误 E025编码器故障E027制动单元故障 E028参数设定出错E030电梯超速 031输入输出故障 E032不满足最底层运行条件E033自学习故障E039双口RAM故障 E040主微机故障故障类型故障代码保护名称逻辑类故障E041主微机或变频微机监测到主微机不可恢复的硬件故障E042主微机监测到变频微机故障E043控制板上的安全继电器短路故障E044控制板上的安全继电器断开故障E045运行接触器短路故障 E046运行接触器断开故障E047安全回路断开故障E048主微机因WDT溢出，发生复位。

E049连续3次开门锁死E050连续10分钟内监测到12次以上故障E051主微机监测到双口DRAM故障E052钢丝绳打滑E053连续9次关门锁死E054安全接触器短接故障E055安全接触器断开故障E056空白E057低速超速E058主微机监测到旋转编码器断线E059主微机监测到旋转编码器的旋转方向与运行指令不一致E060厅门锁开关短接故障 E061轿门锁开关短接故障E062运行接触器断开故障 E063 抱闸接触器断开故障E064轿门锁继电器反馈触点与轿门锁接触器反馈触点不一致故障E065厅门锁继电器反馈触点与厅门锁接触器反馈触点不一致故障E066微动平层CSJ继电器短接故障 E067微动平层CSJ继电器断开故障E068微动平层KPJ电器短接故障 E069微动平层KPJ继电器断开故障E073层高测定出错 E074高速运行超速E081为制异常 E082层高表和数异常E083强迫减速开关输入时速度异常 E089电极过热E90门区感应器故障 E092自救运行过多E093门微机故障故障类型故障代码保护名称逻辑类故障E094应用程序ROM和输出错 E095强迫减速开关故障E096轿内串行通讯扳通讯异常 E097群控通讯异常E098待机系微机异常 E099运行系微机异常E100厅外召唤通讯异常 E105微动平层感应器OFF故障E106门区感应器OFF故障 E107开门锁死E108门锁死 E109监视屏通讯故障E110厅门门锁瞬间断开 E111轿门门锁瞬间断。

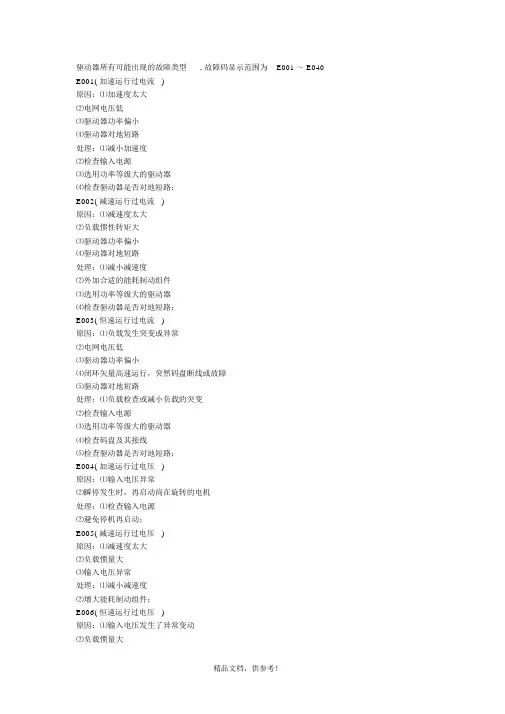

驱动器所有可能出现的故障类型, 故障码显示范围为E001 ～ E040 E001( 加速运行过电流)原因：⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E002( 减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E003( 恒速运行过电流)原因：⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行，突然码盘断线或故障⑸驱动器对地短路处理：⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查码盘及其接线⑸检查驱动器是否对地短路；E004( 加速运行过电压)原因：⑴输入电压异常⑵瞬停发生时，再启动尚在旋转的电机处理：⑴检查输入电源⑵避免停机再启动；E005( 减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压异常处理：⑴减小减速度⑵增大能耗制动组件；E006( 恒速运行过电压)原因：⑴输入电压发生了异常变动⑵负载惯量大处理：⑴安装输入电抗器⑵外加合适的能耗制动组件⑶检查输入电源；E007( 控制电源过电压)原因：⑴输入电压异常⑵驱动器机型设置错误处理：⑴检查输入电源⑵重新设置机型或寻求服务；E008( 输入侧缺相 )原因：输入R ，S ， T 有缺相处理：⑴检查输入电压⑵检查安装配线；E009( 输出侧缺相 )原因： U， V， W 缺相输出 (或负载三相严重不对称)处理：检查输出配线；E010( 功率模块故障 )原因：⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏，驱动电压欠压⑺功率模块桥臂直通⑻控制板异常处理：⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务；E011( 功率模块散热器过热)原因：⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常处理：⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务；E013( 驱动器过载 )原因：⑴加速太快⑵瞬停时，再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制，码盘反向，低速长期运行处理：⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向；E014( 电机过载 )原因：⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制，码盘反向，低速长期运行。

FE DC0 ESTMELC过负荷过负荷运行1 SFS 手动过负荷过负荷运行2 NFS 过负荷运行过负荷运行3 NRS 过负荷运行过负荷运行(再生电阻)0 EST1 SFS 3 NRS 1 SFS 4 ALT 1 SFS#LB ON异常3 NRS #RL OFF故障#RLON故障#BK2强制OFF故障4 ALT 1 SFS 3 NRS 0 EST 1 SFS #29安全回路3 NRS4 ALT 群管理S/W管理S/W安全回路复位指令1 SFS2 NFS3 NRS4 ALT 后门OLTOFF故障后门OLTON故障1 SFS上行UL开关动作下行DL开关动作UL/DL都动作3 NRS UL/DL都动作USR/DSR都动作后门平层开关异常前门平层开关异常4 ALT 楼层计数异常1 SFS2 NFS3 NRS PMZ相异常 编码器磁极未学习0 EST SLC失速SLC过高速SLC急停1 SFS2 NFS3 NRS4 ALT 2 NFS 3 NRS 0 EST 1 SFS CC-WDT4次3 NRS CC-WDT3次4 ALTCC-WDT1次CC-WDT2次E系统设定3 NRS 3 NRS 后门1C故障前门1C故障4 ALT 4 ALT2C秤D DRF 通信7SEG26继电器7安全回路8门9井道A曳引系统B速度7SEG31逆变器2整流器4电源5继电器B A98散热器温度异常散热器温度异常散热器温度异常#5ON异常#BK2强制OFF异常#BK2OFF故障#BK2 ON异常#BK2OFF故障#BK2 ON故障#BK1强制OFF故障#BK1 OFF故障轿顶（后）SSD ON故障维保自动低速操作维保SFS测试抱闸力矩调整区间停止维修运行NRS前门OLTOFF故障前门OLTON故障后门FG OFF故障后门FG ON故障DZ检测电路ON/OFF故障后门RLD ON故障#BK2强迫OFF#BK1 强迫OFF曳引机故障手动过高速FMS失败CC-WDT5次CC-WDT屏蔽定时器动作控制RAM 故障后门BC1故障前门BC1故障秤故障后门DC故障后门DC故障后门BC1故障后门BC3故障后门BC1 故障后门BC1故障7SEG17654E1板门回路异常CNV过电压CNV低电压#BK1强制OFF异常#BK1 OFF异常#BK1 ON异常#LB 强制OFF异常#BK1 ON故障#LB强制OFF故障#LB OFF故障#LB ON故障#RL OFF故障#RL ON故障轿顶（后）SSU ON故障轿顶（前）SSDON故障轿顶（前）SSUON故障控制柜SSD ON故障出发异常管理不能再启动E-STOP2次后门SDE OFF故障前门SDE OFF故障后门CLT OFF故障前门CLT OFF故障前门FG OFF故障前门FG ON故障后门CLT OFF故障后门CLT ON故障后门RLD OFF故障后门RLU OFF故障前门RLD OFF故障前门RLU OFF故障后门RLU ON故障后门DZD ON故障后门DZU ON故障前门RLD ON故障再平层异常编码器偏差钢丝绳打滑TLP行走检出行程过头再平层异常钢丝绳打滑TSD运行秤设定异常DR D89指令速度设定故障曳引机设定故障ACC代码设定故障后门CS故障前门DC故障前门CS故障SC故障后门CS故障前门DC故障前门CS故障SC故障前门BC1故障前门BC3故障前门BC2故障前门BC1故障321硬件过流IPC清除命令INV保护回路动作电流检测零点漂移故障DC-CT故障CNV充电异常CNV电压过低充电完了异常检查充电完了12V电源异常E1板电源异常RAM备份开始#LB OFF异常#5 强制OFF异常#5 OF异常#5强制 OFF故障#5 OFF故障#5 ON故障#BK1 ON故障#LB ON故障#5 ON故障60或60A故障控制柜、SSU ON故障HDRN OFF故障HDRN ON故障EST动作2次管理软件异常驱动软件异常E-STOP1次DR侧不能重启动#89回路断开E-STOP1次开门运行（SLC）运行中开门门DG OFF故障后门OLT OFF故障前门OLT OFF故障41DG ON异常前门CLT OFF故障前门CLT ON故障层站DS开门检出（EN81)TSD开关故障前门RLU ON故障前门DZD ON故障（下平层感应器）前门DZU ON故障（上平层感应器）制动器异常电机温度异常制动器异常电机温度异常逆行过高速过低速减速时限速度与图形偏差故障过低速减速时限（缓停止）再平层时限选层器故障运行检测速度与图形比较（16次）编码器选层器偏差故障，再平层装置选层器偏差警告秤装置断线运行中秤异常秤装置断线停止中秤异常运行中秤异常SLC失速SLC过高速 SLC急停DR D5指令SLC TSD异常SLC开门运行DR WDT故障DR WDT 屏蔽定时器动作驱动系统设定故障驱动RAM故障P1CL故意P1CL故意后门1C故障前门1C故障HS故障。

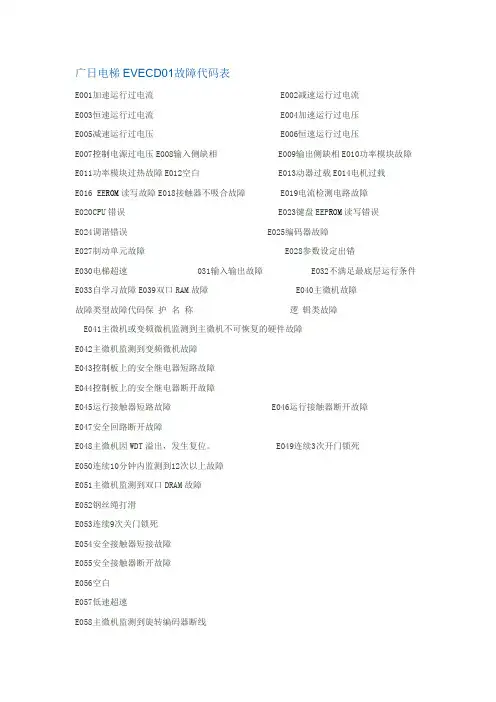

广日电梯EVECD01故障代码表故障类型故障代码保护名称驱动类故障E001 加速运行过电流E002 减速运行过电流E003 恒速运行过电流E004 加速运行过电压E005 减速运行过电压E006 恒速运行过电压E007 控制电源过电压E008 输入侧缺相E009 输出侧缺相E010 功率模块故障E011 功率模块过热故障E012 空白E013 驱动器过载E014 电机过载E016 EEROM读写故障E018 接触器不吸合故障E019 电流检测电路故障E020 CPU错误E023 键盘EEPROM读写错误E024 调谐错误E025 编码器故障E027 制动单元故障E028 参数设定出错E030 电梯超速E031 输入输出故障E032 不满足最底层运行条件E033 自学习故障E039 双口RAM故障E040 主微机故障故障类型故障代码保护名称E041 主微机或变频微机监测到主微机不可恢复的硬件故障E042 主微机监测到变频微机故障E043 控制板上的安全继电器短路故障E044 控制板上的安全继电器断开故障E045 运行接触器短路故障E046 运行接触器断开故障E047 安全回路断开故障E048 主微机因WDT溢出，发生复位。

E049 连续3次开门锁死E050 连续10分钟内监测到12次以上故障E051 主微机监测到双口DRAM故障逻辑类故障E052 钢丝绳打滑E053 连续9次关门锁死E054 安全接触器短接故障E055 安全接触器断开故障E056 空白E057 低速超速E058 主微机监测到旋转编码器断线E059 主微机监测到旋转编码器的旋转方向与运行指令不一致E060 厅门锁开关短接故障E061 轿门锁开关短接故障E062 运行接触器断开故障E063 抱闸接触器断开故障E064 轿门锁继电器反馈触点与轿门锁接触器反馈触点不一致故障E065 厅门锁继电器反馈触点与厅门锁接触器反馈触点不一致故障E066 微动平层CSJ继电器短接故障E067 微动平层CSJ继电器断开故障E068 微动平层KPJ电器短接故障E069 微动平层KPJ继电器断开故障E073 层高测定出错E074 高速运行超速E081 为制异常E082 层高表和数异常E083 强迫减速开关输入时速度异常E089 电极过热E90 门区感应器故障E092 自救运行过多E093 门微机故障故障类型故障代码保护名称逻辑类故障E094 应用程序ROM和输出错E095 强迫减速开关故障E096 轿内串行通讯扳通讯异常E097 群控通讯异常E098 待机系微机异常E099 运行系微机异常E100 厅外召唤通讯异常E105 微动平层感应器OFF故障E106 门区感应器OFF故障E107 开门锁死E108 关门锁死E109 监视屏通讯故障E110 厅门门锁瞬间断开E111 轿门门锁瞬间断开E112电梯控制板48V电源瞬间停电故障。
