驱动器所有可能消失的故障类型,故障码显示规模为E001～E040E001(加快运行过电流)原因：⑴加快度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加快度⑵检讨输入电源⑶选用功率等级大的驱动器⑷检讨驱动器是否对地短路;E002(减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加适合的能耗制动组件⑶选用功率等级大的驱动器⑷检讨驱动器是否对地短路;E003(恒速运行过电流)原因：⑴负载产生突变或平常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行,忽然码盘断线或故障⑸驱动器对地短路处理：⑴负载检讨或减小负载的突变⑵检讨输入电源⑶选用功率等级大的驱动器⑷检讨码盘及其接线⑸检讨驱动器是否对地短路;E004(加快运行过电压)原因：⑴输入电压平常⑵瞬停产生时,再启动尚在扭转的电机处理：⑴检讨输入电源⑵防止停机再启动;E005(减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压平常处理：⑴减小减速度⑵增大能耗制动组件;E006(恒速运行过电压)原因：⑴输入电压产生了平常变动⑵负载惯量大处理：⑴装配输入电抗器⑵外加适合的能耗制动组件⑶检讨输入电源;E007(掌握电源过电压)原因：⑴输入电压平常⑵驱动器机型设置错误处理：⑴检讨输入电源⑵从新设置机型或追求办事;E008(输入侧缺相)原因：输入R,S,T出缺相处理：⑴检讨输入电压⑵检讨装配配线;E009(输出侧缺相)原因：U,V,W缺相输出(或负载三相轻微不合错误称)处理：检讨输出配线;E010(功率模块故障)原因：⑴驱动器刹时过流⑵输出三相有相间或接地短路⑶风道堵塞或电扇破坏⑷情形温渡过高⑸掌握板连线或插件松动⑹帮助电源破坏,驱动电压欠压⑺功率模块桥臂纵贯⑻掌握板平常处理：⑴拜见过流对策⑵从新配线⑶疏浚风道或改换电扇⑷下降情形温度⑸检讨着从新衔接⑹追求办事;E011(功率模块散热器过热) 原因：⑴情形温渡过高⑵风道壅塞⑶电扇破坏⑷功率模块平常处理：⑴下降情形温度⑵清算风道⑶改换电扇⑷追求办事;E013(驱动器过载)原因：⑴加快太快⑵瞬停时,再启动尚在扭转的电机⑶电网电压过低⑷负载过大⑸闭环矢量掌握,码盘反向,低速长期运行处理：⑴减小加快度⑵防止停机再启动⑶检讨电网电压⑷选择功率更大的驱动器⑸调剂码盘旌旗灯号偏向;E014(电机过载)原因：⑴电网电压过低⑵电机额定电流设置不准确⑶电机堵转或负载突变过大⑷闭环矢量掌握,码盘反向,低速长期运行.⑸选择的电机功率过小处理：⑴检讨电网电压⑵从新设置电机额定电流⑶检讨负载,调节转矩晋升量⑷调剂码盘旌旗灯号偏向⑸选择适合的电机;E016(E2PROM读写故障)原因：⑴掌握参数的读写产生错误⑵E2PROM破坏处理：⑴按STOP/RESET键复位,追求办事⑵追求办事;E018(接触器未吸合)原因：⑴电网电压过低⑵接触器破坏⑶上电缓冲电阻破坏⑷掌握回路破坏处理：⑴检讨电网电压⑵改换主回路接触器或追求办事⑶改换缓冲电阻或追求办事;E019(电流检测电路故障)原因：⑴掌握板衔接器接触不良⑵帮助电源破坏⑶霍尔器件破坏⑷放大电路平常处理：⑴检讨衔接器,从新插线⑵追求办事;E020(CPU错误)原因：⑴干扰轻微导致主控板DSP读写错误⑵情形噪声导致掌握板双CPU通信错误处理：⑴按STOP/RESET键复位或在电源输入侧外加电源滤波器⑵按STOP/RESET键复位,追求办事;E023(键盘E2PROM读写错误)原因：⑴键盘上掌握参数的读写产生错误⑵E2PROM破坏处理：⑴按STOP/RESET键复位,追求办事⑵追求办事【解释】此故障为键盘自身逝世障,对驱动器机能毫无影响,是以不会存入故障记载,并且消失故障后制止进入菜单状况.E024(调谐错误)原因：⑴电机容量与驱动器容量不匹配⑵电机额定参数设置不当⑶调谐出的参数与尺度参数误差过大⑷调谐超时处理：⑴改换驱动器型号⑵按电机铭牌设置额定参数⑶使电机空载,从新辩识⑷检讨电机接线,参数设置;E025(编码器故障)原因：⑴闭环矢量掌握,码盘旌旗灯号断线⑵闭环矢量掌握,码盘旌旗灯号线接反处理：⑴检讨码盘连线,从新接线.⑵检讨码盘接线重接线路,或者调剂码盘偏向功效参数;E027(制动单元故障)原因：⑴制动线路故障或制动管破坏⑵外接制动电阻阻值偏小处理：⑴检讨制动单元,改换新制动管⑵增大制动电阻;E028(参数设定出错)原因：⑴电机额定参数设置错误⑵电机容量与驱动器容量不匹配处理：⑴从新设置合理参数⑵改为匹配电机;E030(电梯超速)原因：⑴PG脉冲数设置错误⑵驱动器转矩缺少处理：⑴检讨PG脉冲数设置⑵选择较大容量的驱动器;E031(输入输出故障)原因：运行中同时有2个运行模式输入处理：⑴检讨配线⑵检讨电梯掌握板的掌握程序;E032(不知足最低层运行前提)原因：距离掌握曲线速度设定值太大处理：减小距离掌握曲线速度设定值; E033(自进修出错)原因：⑴自进修开端时下强制减速开关不动作⑵自进修时运行指令为下行⑶自进修进程中层高脉冲溢出⑷自进修开端时当前地位不在底层⑸自进修运行时,PG＝0处理：⑴检讨下强制减速开关状况⑵检讨电梯掌握板程序⑶增大最大楼层高度设定⑷复位运行或用INI指令初始化当前楼层⑸依据现实设置PG脉冲数;E039(双口RAM故障)原因：⑴主微机68376复位⑵电梯逻辑掌握芯片平常⑶双口RAM器件破坏处理：⑴失落电从新上电⑵与厂家接洽;E040(主微机故障)原因：⑴平常情形下主微机请求紧迫抱闸处理处理：⑴检讨安然回路,检讨体系问题⑵掌握板硬件破坏,与厂家接洽;电梯逻辑方面所有可能消失的故障,故障码显示规模为E041～E112E041(主微机或变频微机检测到的主微机不成恢复的软硬件故障) 原因：软件－总线错误,地址错误,中止客栈平常,体系程序和数平常硬件－检测RESET旌旗灯号,BERR旌旗灯号和HALT旌旗灯号处理：断开所有输出口;封锁变频器输出;保管当前故障状况.制止所有运用程序的履行,只履行操纵体系部分的程序.在断电之前故障状况锁定,不克不及主动复位E042(主微机检测到的变频微机的故障)原因：软件－变频微机在双口RAM中的正常标记超出80毫秒没有变更硬件－变频微机的硬件故障旌旗灯号输出处理：同上;E043(掌握板上的安然继电器短接故障)处理：同上;E044(掌握板上的安然继电器断开故障)处理：同上;E045(运行接触器短接故障)处理：同上;E046(抱闸接触器短接故障)处理：同上;E047(安然回路断开)原因：检测到安然回路输入断开处理：断开所有输出口;封锁变频器输出;设置运用程序为紧迫停滞状况.在安然回路输入恢复正常时可以恢复正常运行操纵;E048(主微机因为WDT溢出,产生复位主微机复位后检测到复位源为WDT动作)原因：断开所有输出口;封锁变频器输出;设置运用程序为紧迫停滞状况处理：在断电之前故障状况锁定,不克不及主动复位;E049(中断3次开门锁逝世)原因：中断3次的开门动作都检测到开门锁逝世故障,断定开门极限,不是断定门锁处理：同上;E050(中断10分钟内检测到12次以上的故障)原因：中断10分钟检测到C级和以上的故障12次,检修运行状况下不累计E047.E081故障处理：同上;E051(主微机检测到双口DRAM故障)原因：上电后对DPRAM中相干单元读写验证,有平常确认3次,然后报故障处理：同上;E052(钢丝绳打滑)处理：同上;E053(中断9次关门锁逝世)原因：中断9次的关门动作都检测到关门锁逝世故障,断定关门极限状况,不是断定门锁状况处理：同上;E054(安然接触器短接故障)处理：同上;E055(安然接触器断开故障)处理：同上;E057(低速超速)原因：低速运行状况下检测到电机的转速大于0.5m/S的运行速度的转速处理：断开安然回路接触器,抱闸接触器和运行接触器,封锁变频器输出,电梯停滞3秒后假如检测到在开门区则许可进行开关门动作.在断电之前故障状况锁定,不克不及主动复位; E058(主微机检测到扭转编码器断线)原因：运行指令发出后1秒钟检测不到扭转编码器脉冲处理：同上;E059(主微机检测到扭转编码器扭转偏向与运行指令偏向不一致) 原因：扭转编码器的扭转偏向旌旗灯号与运行指令偏向旌旗灯号不一致中断1秒钟以上处理：同上;E060(厅门锁开关短接故障)原因：在开门区履行开门动作时,轿厢门锁输入已经断开,但厅门锁仍有输入中断时光超出1秒处理：同上;E061(轿厢门锁开关短接故障)原因：在开门区履行开门动作时,厅门锁输入已经断开,但轿厢门锁仍有输入,中断时光超出1秒处理：同上;E062(运行接触器断开故障)原因：运行接触器输出驱动接通超出1秒,运行接触器的帮助触点输入仍未接通处理：同上;E063(抱闸接触器断开故障)原因：抱闸接触器输出驱动接通超出1秒,抱闸接触器的帮助触点输入仍未接通处理：同上;E064(轿门锁继电器反馈触点与轿门锁接触器反馈触点不一致故障)处理：同上;E065(厅门锁继电器反馈触点与厅门锁接触器反馈触点不一致故障)处理：同上;E066(微动平层CSJ继电器短接故障)原因：微动平层CSJ继电器的驱动输出断开但相干的检测点输入仍然接通,时光中断超出0.2秒,该故障须要在规格表中设置微动平层功效有用情形下才断定处理：同上;E067(微动平层CSJ继电器断开故障)原因：微动平层CSJ继电器输出驱动接通超出0.2秒,但相干的检测点输入仍未接通,该故障须要在规格表中设置微动平层功效有用情形下才断定处理：同上;E068(微动平层KPJ继电器断开故障)原因：微动平层KPJ继电器输出驱动接通超出0.2秒,但相干的检测点输入仍未接通,该故障须要在规格表中设置微动平层功效有用情形下才断定处理：同上;E069(微动平层KPJ继电器短接故障)原因：微动平层KPJ继电器的驱动输出断开但相干的检测点输入仍然接通,时光中断超出0.2秒,该故障须要在规格表中设置微动平层功效有用情形下才断定处理：同上;E073(层高测量出错)原因：在层高测量模式中检测以下情形1．中断运行超出45秒都没有检测到平层旌旗灯号输入2．平层旌旗灯号输入距离小于5秒3．测量的层站数与规格设置不相符4．层高数据写入EEPROM出错处理：断开安然回路接触器,抱闸接触器和运行接触器,封锁变频器输出,进行紧迫停梯处理,电梯停滞3秒后接通安然回路接触器,并可以低速运行到比来层,开门后制止运行.在断电之前故障状况锁定,不克不及主动复位;E074(高速运行超速)原因：检测到运行速度超出额定速度的115%处理：同上;E081(地位平常)原因：检测以下情形：4.上电时检测的地位状况与失落电前记载的地位状况不相符(须要依据失落电时的速度作抵偿)处理：断开安然回路继电器,抱闸接触器和运行接触器,封锁变频器输出,进行紧迫停梯处理,电梯停滞3秒后接通安然回路继电器,并低速运行到最底层,开门后可转回正常运行.假如是电梯忽然断电引起的地位平常故障分为两种情形处理：1.电梯运行中忽然失落电,恢复上电后电梯停滞3秒后接通安然回路继电器,并低速运行到最底层,开门后可转回正常运行2.电梯停滞中忽然失落电,恢复上电后低速自救运行到比来层停靠撤退退却出该故障;E082(层高表和数平常)原因：上电时检测到层高表和数记载值与和数盘算值不符处理：断开安然回路接触器,抱闸接触器和运行接触器,封锁变频器输出,进行紧迫停梯处理,电梯停滞3秒后接通安然回路接触器,并低速运行到最底层,返回最底层后停滞运行,在开门区可以开关门,在断电之前不克不及主动复位;E083(强制减速开关输入时速度平常)原因：当电梯到达轿厢强制减速开关地位时,电梯速度高于设定值处理：断开安然回路接触器,抱闸接触器和运行接触器,封锁变频器输出,进行紧迫停梯处理,电梯停滞3秒后接通安然回路接触器,并低速运行到最底层,开门后可转回正常运行;E089(电机过热)原因：电机过热开关输入接通处理：电梯运行速度≥60米/分,电梯减速后在比来层停靠后制止再启动;电梯运行速度＜60米/分,包含检修时连忙停滞并制止再启动;E090(门区感应器故障)原因：门区感应器的输入状况与平层感应器的输入状况不一致,该故障须要在规格表中设置门区感应器有用情形下才断定处理：同上;E092(自救运行过多)原因：30分钟内自救运行次数大于12次处理：同上;E093(门微机故障)原因：主控板检测到变频门机故障处理：同上,主控板连忙割断变频门机电源,延时10秒等待变频门机复位后再接通变频门机电源;E094(运用程序ROM和数错误)原因：上电时检测到运用程序ROM和数记载值与和数盘算值不符处理：同上;E095(强制减速开关故障)原因：高低强制减速开关同时动作处理：同上,速度≤60米/分检测一级上行强制减速开关,一级下行强制减速开关;速度＞60米/分检测一级.二级上行强制减速开关,一级.二级下行强制减速开关;E096(轿内串行通信板通信平常)原因：主控板与轿内串行通信板通信中止10秒以上处理：同上,通信正常后可主动清除该故障,可以运行轿顶检修,退出轿顶检修后按正常C级故障处理;E097(群控通信平常)原因：群控通信错误标记保持10秒以上处理：转入后备运行,按预选偏向层层停靠,开门后关门,轮回运行直至该错误清除;E098(待机系微机平常)原因：待机系电梯发出的数据中断2秒钟无变动处理：将待机系微机切离群治理;E099(运行系微机平常)原因：运行系电梯发出的数据中断2秒钟无变动处理：测验测验切换为运行系,假如不成功则转入后备运行;E100(厅外呼唤通信回路平常)原因：厅外通信错误标记保持10秒以上处理：转入后备运行;E105(微动平层感应器OFF故障)原因：FB-B1微动平层运行上行旌旗灯号或者FB-A2微动平层运行下行旌旗灯号任何一个动作,并且DSP盘算出不在平层区,速度大于＞15米/分钟,该错误状况保持1秒钟以上处理：仅显示和记载故障E106(门区感应器OFF故障)原因：FB-A1平层感应器旌旗灯号输入动作,并且DSP盘算出不在平层区,速度大于＞15米/分钟,该错误状况保持1秒钟以上处理：同上;E107(开门锁逝世)原因：开门指令输出8秒钟后仍未检测到开门极限开关的输入处理：同上;E108(关门锁逝世)原因：关门指令输出8秒钟后仍未检测到关门极限开关的输入处理：同上;E109(监督屏通信错误)原因：开通监督屏通信功效后检测到通信出错中断10秒钟处理：同上;E110(厅门门锁刹时断开)原因：正常运行进程中非检修状况检测到厅门门锁输入刹时断开处理：同上;E111(轿门门锁刹时断开)原因：正常运行进程中非检修状况检测到轿门门锁输入刹时断开处理：同上;E092(自救运行过多)原因：30分钟内自救运行次数大于12次处理：同上;E093(门微机故障)原因：主控板检测到变频门机故障处理：同上,主控板连忙割断变频门机电源,延时10秒等待变频门机复位后再接通变频门机电源;E094(运用程序ROM和数错误)原因：上电时检测到运用程序ROM和数记载值与和数盘算值不符处理：同上;E095(强制减速开关故障)原因：高低强制减速开关同时动作处理：同上,速度≤60米/分检测一级上行强制减速开关,一级下行强制减速开关;速度＞60米/分检测一级.二级上行强制减速开关,一级.二级下行强制减速开关;E096(轿内串行通信板通信平常)原因：主控板与轿内串行通信板通信中止10秒以上处理：同上,通信正常后可主动清除该故障,可以运行轿顶检修,退出轿顶检修后按正常C级故障处理;E097(群控通信平常)原因：群控通信错误标记保持10秒以上处理：转入后备运行,按预选偏向层层停靠,开门后关门,轮回运行直至该错误清除;E098(待机系微机平常)原因：待机系电梯发出的数据中断2秒钟无变动处理：将待机系微机切离群治理;E099(运行系微机平常)原因：运行系电梯发出的数据中断2秒钟无变动处理：测验测验切换为运行系,假如不成功则转入后备运行;E100(厅外呼唤通信回路平常)原因：厅外通信错误标记保持10秒以上处理：转入后备运行;E105(微动平层感应器OFF故障)原因：FB-B1微动平层运行上行旌旗灯号或者FB-A2微动平层运行下行旌旗灯号任何一个动作,并且DSP盘算出不在平层区,速度大于＞15米/分钟,该错误状况保持1秒钟以上处理：仅显示和记载故障E106(门区感应器OFF故障)原因：FB-A1平层感应器旌旗灯号输入动作,并且DSP盘算出不在平层区,速度大于＞15米/分钟,该错误状况保持1秒钟以上处理：同上;E107(开门锁逝世)原因：开门指令输出8秒钟后仍未检测到开门极限开关的输入处理：同上;E108(关门锁逝世)原因：关门指令输出8秒钟后仍未检测到关门极限开关的输入处理：同上;E109(监督屏通信错误)原因：开通监督屏通信功效后检测到通信出错中断10秒钟处理：同上;E110(厅门门锁刹时断开)原因：正常运行进程中非检修状况检测到厅门门锁输入刹时断开处理：同上;E111(轿门门锁刹时断开)原因：正常运行进程中非检修状况检测到轿门门锁输入刹时断开处理：同上;E057 低速超速E058 扭转编码器断线故障E059 扭转编码器反转故障。
181********/16/2012编 号：SJG11-016版本号：01G12电梯控制系统调试手册编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年 4月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期1.2.2当G12控制系统增加微动平层功能时,需按下图安装隔磁板和光电开关,在平层位置时,MQG、MQ1、MQ2均插入在隔磁板的正中间。
注:SQG、MQG、XQG 光电开关插入隔磁板后是常开状态,MQ1、MQ2光电开关插入隔磁板后是常闭状态。
二、慢车、快车调试说明2.1现场调试准备2.1.1首先检查是否具备调试条件:1)用户有否按要求将电源提供到机房（正常或临时）； 2)主机加油量是否合适,型号是否正确； 3)底坑缓冲器安装完成否；4)各层厅门、门锁是否安装完毕； 5)电梯接线是否已全部完成； 6)机房线槽是否已上好盖；7)井道引线的金属软管是否固定良好； 8)各层厅门门套是否已塞好；9)井道有否妨碍轿厢、对重架运行的物体； 2.1.2电气接线检查2.1.2.1机房电气接线检查 序号 检查的回路 测试点 测试标准方法1 盘车手轮开关 F8-1、F8-2正常为ON 用万用表测量测试点的阻值(ON 约为0Ω,OFF 为＞0.5M Ω)2 底坑检修箱急停底坑入口箱急停F14-2、F14-3正常为ON 3 下极限限速器断绳开关 缓冲器F5-1、F5-3正常为ON 4 限速器开关 F8-3、F8-4 正常为ON 5 上极限 F6-1、F6-2 正常为ON 6 轿厢急停 F1-7、F1-8 正常为ON7 轿门锁 F1-8、F1-9 正常为ON8 厅门开关 F9-2、F9-3 所有厅门关上时为ON9限位开关上 F6-3、F6-5 打板未打到开关时开关状态为ON下F5-4、F5-5 10强迫减速开关上 SHK F6-3、F6-6SHK1F6-3、F6-7SHK2 F6-3、F6-8 下 XHK F5-4、F5-6XHK1F5-4、F5-7 XHK2 F5-4、F5-811消防开关 F9-4、F9-5 正常为OFF 12 照明AC220V F1-1、F1-3 接线正常 13 门机电源AC220V F1-4、F1-5接线正常 14 抱闸反馈开关F7-1、F7-2F7-4、F7-5抱闸合上时为ON15抱闸线圈KA-9、KA-10KA-10接抱闸线圈的正端,KA-9接抱闸线圈的负端 用万用表测量测试点的阻值2.1.2.2轿顶电气接线检查序号 检查回路 测试端子 测试标准 方法 1 主门轿门锁 D7-2、D7-3 主门轿门关上时ON 用手查线，用万用表测量2 副门轿门锁（若有） D8-2、D8-3 副门轿门关上时ON 3 安全钳开关 D5-1、D5-2 正常时ON 4 安全窗开关（若有） D6-1、D6-2 正常时ON5门区感应器装置 D9-1、D9-2、D9-3 用手查线微动平层装置（若有） D9-4、D9-5、D9-6D、9-7 用手查线6 主门安全触板开关 左 DL-14、DL-4常闭右 DL-4、DL-57 副门安全触板开关 （若有） 左DL-14、DL-7 常闭右 DL-7、DL-88 主门光电开关（若有） DL-15、DL-10、DL-5、DL-6用手查线 9 副门光电开关（若有） DL-15、DL-10、DL-8、DL-9用手查线 10 轿厢照明 D4-1、D4-2 至LED 灯 11 停电应急照明 D4-3、D4-4 至停电应急照明灯 12 轿厢风扇 D3-1、D3-2 至风扇 13 主门门机电缆 D1 用手查线 14 副门门机电缆 D2 用手查线 15 主门光幕 D12、D13 用手查线 16 副门光幕 D14、D15 用手查线 2.1.2.3轿厢通信板接线检查在安装小组确认插接电缆C1、C2、C3、C4、C5连接正确,用万用表在轿顶对各控制总线的接线进行测量。
广日MAX电梯故障代码————————————————————————————————作者：————————————————————————————————日期：驱动器所有可能出现的故障类型,故障码显示范围为E001～E040 E001(加速运行过电流)原因：⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E002(减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E003(恒速运行过电流)原因：⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行，突然码盘断线或故障⑸驱动器对地短路处理：⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查码盘及其接线⑸检查驱动器是否对地短路；E004(加速运行过电压)原因：⑴输入电压异常⑵瞬停发生时，再启动尚在旋转的电机处理：⑴检查输入电源⑵避免停机再启动；E005(减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压异常处理：⑴减小减速度⑵增大能耗制动组件；E006(恒速运行过电压)原因：⑴输入电压发生了异常变动⑵负载惯量大处理：⑴安装输入电抗器⑵外加合适的能耗制动组件⑶检查输入电源；E007(控制电源过电压)原因：⑴输入电压异常⑵驱动器机型设置错误处理：⑴检查输入电源⑵重新设置机型或寻求服务；E008(输入侧缺相)原因：输入R，S，T有缺相处理：⑴检查输入电压⑵检查安装配线；E009(输出侧缺相)原因：U，V，W缺相输出(或负载三相严重不对称) 处理：检查输出配线；E010(功率模块故障)原因：⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏，驱动电压欠压⑺功率模块桥臂直通⑻控制板异常处理：⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务；E011(功率模块散热器过热)原因：⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常处理：⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务；E013(驱动器过载)原因：⑴加速太快⑵瞬停时，再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制，码盘反向，低速长期运行处理：⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向；E014(电机过载)原因：⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制，码盘反向，低速长期运行。

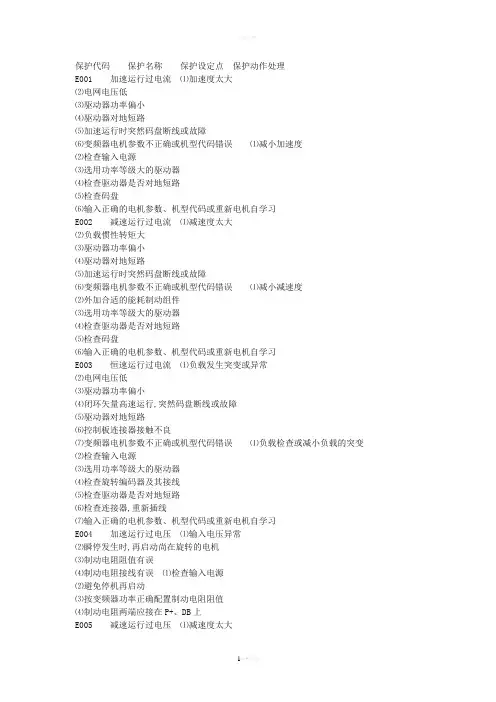

保护代码保护名称保护设定点保护动作处理E001 加速运行过电流⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路⑸加速运行时突然码盘断线或故障⑹变频器电机参数不正确或机型代码错误⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路⑸检查码盘⑹输入正确的电机参数、机型代码或重新电机自学习E002 减速运行过电流⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路⑸加速运行时突然码盘断线或故障⑹变频器电机参数不正确或机型代码错误⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路⑸检查码盘⑹输入正确的电机参数、机型代码或重新电机自学习E003 恒速运行过电流⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行,突然码盘断线或故障⑸驱动器对地短路⑹控制板连接器接触不良⑺变频器电机参数不正确或机型代码错误⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查旋转编码器及其接线⑸检查驱动器是否对地短路⑹检查连接器,重新插线⑺输入正确的电机参数、机型代码或重新电机自学习E004 加速运行过电压⑴输入电压异常⑵瞬停发生时,再启动尚在旋转的电机⑶制动电阻阻值有误⑷制动电阻接线有误⑴检查输入电源⑵避免停机再启动⑶按变频器功率正确配置制动电阻阻值⑷制动电阻两端应接在P+、DB上E005 减速运行过电压⑴减速度太大⑵负载惯量大⑶输入电压异常⑷制动电阻阻值有误⑸制动电阻接线有误⑴减小减速度⑵增大能耗制动组件⑶检查输入电源⑷按变频器功率正确配置制动电阻阻值⑸制动电阻两端应接在P+、DB上E006 恒速运行过电压⑴输入电压发生了异常变动⑵负载惯量大⑶制动电阻阻值有误⑷制动电阻接线有误⑴安装输入电抗器⑵外加合适的能耗制动组件⑶按变频器功率正确配置制动电阻阻值⑷制动电阻两端应接在P+、DB上E007 控制电源过电压⑴输入电压异常⑵驱动器机型设置错误⑴检查输入电源⑵重新设置机型或寻求服务E008 输入侧缺相输入R,S,T有缺相⑴检查输入电压⑵检查安装配线E009 输出侧缺相U,V,W缺相输出（或负载三相严重不对称）检查输出配线E010 功率模块故障⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏,驱动电压欠压⑺功率模块桥臂直通⑻控制板异常⑼电梯运行中安全回路或门锁回路断开⑽变频器机型代码错误⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务⑺寻求服务⑻寻求服务⑼检查安全回路或门锁回路E011 功率模块散热器过热⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务E012 厂家保留- -E013 驱动器过载⑴加速太快⑵瞬停时,再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制,码盘反向,低速长期运行⑹变频器电机参数不正确或机型代码错误⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向⑹输入正确的电机参数、机型代码或重新电机自学习E014 电机过载⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制,码盘反向,低速长期运行⑸选择的电机功率过小⑴检查电网电压⑵重新设置电机额定电流⑶检查负载,调节转矩提升量⑷调整码盘信号方向⑸选择合适的电机E015 厂家保留- -E016 E2PROM读写故障⑴控制参数的读写发生错误⑵E2PROM损坏⑴按STOP/RESET键复位,寻求服务⑵寻求服务E017 厂家保留- -E018 接触器未吸合⑴电网电压过低⑵接触器损坏⑶上电缓冲电阻损坏⑷控制回路损坏⑴检查电网电压⑵更换主回路接触器或寻求服务⑶更换缓冲电阻或寻求服务⑷寻求服务E019 电流检测电路故障⑴控制板连接器接触不良⑵辅助电源损坏⑶霍尔器件损坏⑷放大电路异常⑴检查连接器,重新插线⑵寻求服务⑶寻求服务⑷寻求服务E020 CPU错误⑴干扰严重导致主控板DSP读写错误⑵环境噪声导致控制板双CPU通信错误⑴按STOP/RESET键复位或在电源输入侧外加电源滤波器⑵按STOP/RESET键复位,寻求服务E021 厂家保留- -E022 厂家保留- -E023 键盘E2PROM读写错误⑴键盘上控制参数的读写发生错误⑵E2PROM损坏⑴按STOP/RESET键复位,寻求服务⑵寻求服务【说明】此故障为键盘自身故障,对驱动器性能毫无影响,因此不会存入故障记录,并且出现故障后禁止进入菜单状态。
驱动器所有可能出现的故障类型, 故障码显示范围为E001 ～ E040 E001( 加速运行过电流)原因：⑴加速度太大⑵电网电压低⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小加速度⑵检查输入电源⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E002( 减速运行过电流)原因：⑴减速度太大⑵负载惯性转矩大⑶驱动器功率偏小⑷驱动器对地短路处理：⑴减小减速度⑵外加合适的能耗制动组件⑶选用功率等级大的驱动器⑷检查驱动器是否对地短路；E003( 恒速运行过电流)原因：⑴负载发生突变或异常⑵电网电压低⑶驱动器功率偏小⑷闭环矢量高速运行，突然码盘断线或故障⑸驱动器对地短路处理：⑴负载检查或减小负载的突变⑵检查输入电源⑶选用功率等级大的驱动器⑷检查码盘及其接线⑸检查驱动器是否对地短路；E004( 加速运行过电压)原因：⑴输入电压异常⑵瞬停发生时，再启动尚在旋转的电机处理：⑴检查输入电源⑵避免停机再启动；E005( 减速运行过电压)原因：⑴减速度太大⑵负载惯量大⑶输入电压异常处理：⑴减小减速度⑵增大能耗制动组件；E006( 恒速运行过电压)原因：⑴输入电压发生了异常变动⑵负载惯量大处理：⑴安装输入电抗器⑵外加合适的能耗制动组件⑶检查输入电源；E007( 控制电源过电压)原因：⑴输入电压异常⑵驱动器机型设置错误处理：⑴检查输入电源⑵重新设置机型或寻求服务；E008( 输入侧缺相 )原因：输入R ，S ， T 有缺相处理：⑴检查输入电压⑵检查安装配线；E009( 输出侧缺相 )原因： U， V， W 缺相输出 (或负载三相严重不对称)处理：检查输出配线；E010( 功率模块故障 )原因：⑴驱动器瞬间过流⑵输出三相有相间或接地短路⑶风道堵塞或风扇损坏⑷环境温度过高⑸控制板连线或插件松动⑹辅助电源损坏，驱动电压欠压⑺功率模块桥臂直通⑻控制板异常处理：⑴参见过流对策⑵重新配线⑶疏通风道或更换风扇⑷降低环境温度⑸检查并重新连接⑹寻求服务；E011( 功率模块散热器过热)原因：⑴环境温度过高⑵风道阻塞⑶风扇损坏⑷功率模块异常处理：⑴降低环境温度⑵清理风道⑶更换风扇⑷寻求服务；E013( 驱动器过载 )原因：⑴加速太快⑵瞬停时，再启动尚在旋转的电机⑶电网电压过低⑷负载过大⑸闭环矢量控制，码盘反向，低速长期运行处理：⑴减小加速度⑵避免停机再启动⑶检查电网电压⑷选择功率更大的驱动器⑸调整码盘信号方向；E014( 电机过载 )原因：⑴电网电压过低⑵电机额定电流设置不正确⑶电机堵转或负载突变过大⑷闭环矢量控制，码盘反向，低速长期运行。
编号：GCJ11-037版本号：00广日电梯G12控制系统维修手册编制蔡欣正校对梁小春审定刘森荣批准潘磊江广州广日电梯工程有限公司2011年12月更改文件号签字日期更改文件号签字日期说明：本维修手册依据国家标准《电梯维修规范GB/T18775》编制，所列的全部内容仅适用于广日电梯G12控制系统的电梯作为维修指引。
目录一、G12控制系统简介 (2)二.G12系统电梯安全回路检查方法 (8)二.G12系统故障码解释及相应的检查 (10)一、G12控制系统简介G12控制系统的功能、故障码、主板按键方法与GRE03系统基本相同。
但硬件方面除了变频器底座外，主控板、继电器插接板、变频器、轿厢数显、轿厢通讯板、外召通讯板均为G12系统专用，不可以与GRE03系统所使用的硬件交换使用。
G12系统可使用GRE03系统编程器进行调试，但需升级编程器版本。
G12系统控制屏外观GT12-4T110变频器ELSC02主控板开关电源继电器插接板G12主控板输入状态显示X0~X36输出状态显示Y0~Y15继电器板F1~F15、KC、KD、KZ、KP插接DZP 10位插接。
安全回路，轿厢照明电源输入G12系统轿顶箱G12系统轿顶箱G12系统轿顶箱内应急电源板左起1,2端子为220V输入；3为地线；5,6为220V输出7,8端子为轿厢照明；9，10为对讲机、蜂鸣器电源轿厢数显（正面）轿厢数显（背面）轿厢通讯板JP1插接口为轿厢数显CAN 通讯插用FL1~12插接口为1~12楼内召唤按钮FL13~24插接口为13~24楼内召唤按钮用JP3插接口为关门按JP4插接口为延时G12专用外召板二、G12系统电梯安全回路检查方法DZP端子排端子序号作用DZP-1和DZP-4整个安全回路DZP-1和DZP-2机房段安全回路；其中包含相序继电器（XWJ）、控制屏急停（FTK）、盘车开关（PCK）DZP-2和DZP-3井道段安全回路；其中包括底坑急停（KTK、KTK1）、下极限（XZK）、限速器断绳开关（DSK）、缓冲器开关（HCK、HCK1）、限速器开关（XSK）、上极限（SZK）DZP-3和DZP-4安全钳开关（AQK）、安全窗（ACK）、轿内急停开关（JTK）、轿顶急停开关（DTK）DZP-1和DZP-5轿门门锁DZP-1和DZP-6厅门门锁G12系统电梯安全回路三、G12系统故障码解释及相应的检查G12系统的故障码分2类：驱动器所有可能出现的故障类型,如表1所示,故障码显示范围为E001～E040；电梯逻辑方面所有可能出现的故障,如表2所示,故障码显示范围为E041～E113。
181********/16/2012编 号：SJG11-016版本号：01G12电梯控制系统调试手册编 制 潘 政校 对 李吴达标准化 黄展鹏审 定 夏嘉乐批 准 张 研广州广日电梯工业有限公司2012年 4月修改12-0285更改文件号 签字 日期 更改文件号 签字 日期1.2.2当G12控制系统增加微动平层功能时,需按下图安装隔磁板和光电开关,在平层位置时,MQG、MQ1、MQ2均插入在隔磁板的正中间。
注:SQG、MQG、XQG 光电开关插入隔磁板后是常开状态,MQ1、MQ2光电开关插入隔磁板后是常闭状态。
二、慢车、快车调试说明2.1现场调试准备2.1.1首先检查是否具备调试条件:1)用户有否按要求将电源提供到机房（正常或临时）； 2)主机加油量是否合适,型号是否正确； 3)底坑缓冲器安装完成否；4)各层厅门、门锁是否安装完毕； 5)电梯接线是否已全部完成； 6)机房线槽是否已上好盖；7)井道引线的金属软管是否固定良好； 8)各层厅门门套是否已塞好；9)井道有否妨碍轿厢、对重架运行的物体； 2.1.2电气接线检查2.1.2.1机房电气接线检查 序号 检查的回路 测试点 测试标准方法1 盘车手轮开关 F8-1、F8-2正常为ON 用万用表测量测试点的阻值(ON 约为0Ω,OFF 为＞0.5M Ω)2 底坑检修箱急停底坑入口箱急停F14-2、F14-3正常为ON 3 下极限限速器断绳开关 缓冲器F5-1、F5-3正常为ON 4 限速器开关 F8-3、F8-4 正常为ON 5 上极限 F6-1、F6-2 正常为ON 6 轿厢急停 F1-7、F1-8 正常为ON7 轿门锁 F1-8、F1-9 正常为ON8 厅门开关 F9-2、F9-3 所有厅门关上时为ON9限位开关上 F6-3、F6-5 打板未打到开关时开关状态为ON下F5-4、F5-5 10强迫减速开关上 SHK F6-3、F6-6SHK1F6-3、F6-7SHK2 F6-3、F6-8 下 XHK F5-4、F5-6XHK1F5-4、F5-7 XHK2 F5-4、F5-811消防开关 F9-4、F9-5 正常为OFF 12 照明AC220V F1-1、F1-3 接线正常 13 门机电源AC220V F1-4、F1-5接线正常 14 抱闸反馈开关F7-1、F7-2F7-4、F7-5抱闸合上时为ON15抱闸线圈KA-9、KA-10KA-10接抱闸线圈的正端,KA-9接抱闸线圈的负端 用万用表测量测试点的阻值2.1.2.2轿顶电气接线检查序号 检查回路 测试端子 测试标准 方法 1 主门轿门锁 D7-2、D7-3 主门轿门关上时ON 用手查线，用万用表测量2 副门轿门锁（若有） D8-2、D8-3 副门轿门关上时ON 3 安全钳开关 D5-1、D5-2 正常时ON 4 安全窗开关（若有） D6-1、D6-2 正常时ON5门区感应器装置 D9-1、D9-2、D9-3 用手查线微动平层装置（若有） D9-4、D9-5、D9-6D、9-7 用手查线6 主门安全触板开关 左 DL-14、DL-4常闭右 DL-4、DL-57 副门安全触板开关 （若有） 左DL-14、DL-7 常闭右 DL-7、DL-88 主门光电开关（若有） DL-15、DL-10、DL-5、DL-6用手查线 9 副门光电开关（若有） DL-15、DL-10、DL-8、DL-9用手查线 10 轿厢照明 D4-1、D4-2 至LED 灯 11 停电应急照明 D4-3、D4-4 至停电应急照明灯 12 轿厢风扇 D3-1、D3-2 至风扇 13 主门门机电缆 D1 用手查线 14 副门门机电缆 D2 用手查线 15 主门光幕 D12、D13 用手查线 16 副门光幕 D14、D15 用手查线 2.1.2.3轿厢通信板接线检查在安装小组确认插接电缆C1、C2、C3、C4、C5连接正确,用万用表在轿顶对各控制总线的接线进行测量。
广州日立电梯安全、门锁回路、故障代码1.井道回路：上极限XL2-XL1 下极限XL12-XL11 底坑XR1.1-XR1.2 上限位XL4-XL3 下限位XL14-XL132.轿顶回路：Y2.19-Y2.20 安全钳安全窗3.机房回路：盘车U1.4-U1.3 限速器U1.2-U1.1 控制柜急停U1.1-Y2.19 4.厅门回路：X11.1-X11.2 只限于16层站以下的X13.1-X13.2 只限于16层到32 层站的5.轿门锁回路：Y2.19-Y3.20 是轿门锁6.减速开关回路：XL6-XL5 上一级减速XL8-XL7 上二级减速XL10-XL9 上三级减速XL16-XL15 下一级减速XL18-XL17 下二级减速XL20-XL19 下三级减速7.轿顶电气箱接线：42.14-42.13 接安全钳42.16-42.15 接安全窗42.1-42.2 接左安全触板42.4-42.3 接有安全触板41.25-42.9 接轿顶报站钟42.12-41.26 接轿底报站钟42.17-42.18 停电照明灯42.23-42.24 接轿顶照明箱（220V）42.25-42.26（30V）注：41.29 是地线42.19-42.20 接轿厢照明灯42.20-42.21 接轿厢风扇8.底坑电气箱接线：XR1.7-XR1.8 接消防开关XR1.G 是地线XR1.5-XR1.6 接AC36V照明及插座XR1.3-XR1.4 接AC220V插座故障代码表10 主微机板故障11 副微机板故障12 运行接触器故障14 安全继电器短接故障15 安全回路断开故障16 软件WOT动作17 连续开门三次锁死20 抱闸制动器短接故障21 抱闸制动器断开故障23 40D继电器断开故障25 40G 继电器断开故障26 程序参数故障27 重复故障30 旋转编码器故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速故障42 50B继电器断开故障50 高速运行超速故障51 启动速度异常54 微动平层运行逆转超距离55 强迫减速开关故障56 微动平层超速异常57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯异常77 自救运行过多78 SLU板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时异常85 微动平层感应器故障86 电梯开门超时异常87 电梯关门超时异常88 轿门锁运行中断开检出89 变频微机设置为键盘控制模式90 群控并联通讯异常91 电源瞬间断电检出92 停电自运行93 电梯自救运行94 称重传感器故障118 10T辅助触头故障。
编号：GCJ11-037版本号：00广日电梯G12控制系统维修手册编制蔡欣正校对梁小春审定刘森荣批准潘磊江广州广日电梯工程有限公司2011年12月更改文件号签字日期更改文件号签字日期说明：本维修手册依据国家标准《电梯维修规范GB/T18775》编制，所列的全部内容仅适用于广日电梯G12控制系统的电梯作为维修指引。
目录一、G12控制系统简介 (2)二.G12系统电梯安全回路检查方法 (8)二.G12系统故障码解释及相应的检查 (10)一、G12控制系统简介G12控制系统的功能、故障码、主板按键方法与GRE03系统基本相同。
但硬件方面除了变频器底座外，主控板、继电器插接板、变频器、轿厢数显、轿厢通讯板、外召通讯板均为G12系统专用，不可以与GRE03系统所使用的硬件交换使用。
G12系统可使用GRE03系统编程器进行调试，但需升级编程器版本。
G12系统控制屏外观GT12-4T110变频器ELSC02主控板开关电源继电器插接板G12主控板输入状态显示X0~X36输出状态显示Y0~Y15继电器板F1~F15、KC、KD、KZ、KP插接DZP 10位插接。
安全回路，轿厢照明电源输入G12系统轿顶箱G12系统轿顶箱G12系统轿顶箱内应急电源板左起1,2端子为220V输入；3为地线；5,6为220V输出7,8端子为轿厢照明；9，10为对讲机、蜂鸣器电源轿厢数显（正面）轿厢数显（背面）轿厢通讯板JP1插接口为轿厢数显CAN 通讯插用FL1~12插接口为1~12楼内召唤按钮FL13~24插接口为13~24楼内召唤按钮用JP3插接口为关门按JP4插接口为延时G12专用外召板二、G12系统电梯安全回路检查方法DZP端子排端子序号作用DZP-1和DZP-4整个安全回路DZP-1和DZP-2机房段安全回路；其中包含相序继电器（XWJ）、控制屏急停（FTK）、盘车开关（PCK）DZP-2和DZP-3井道段安全回路；其中包括底坑急停（KTK、KTK1）、下极限（XZK）、限速器断绳开关（DSK）、缓冲器开关（HCK、HCK1）、限速器开关（XSK）、上极限（SZK）DZP-3和DZP-4安全钳开关（AQK）、安全窗（ACK）、轿内急停开关（JTK）、轿顶急停开关（DTK）DZP-1和DZP-5轿门门锁DZP-1和DZP-6厅门门锁G12系统电梯安全回路三、G12系统故障码解释及相应的检查G12系统的故障码分2类：驱动器所有可能出现的故障类型,如表1所示,故障码显示范围为E001～E040；电梯逻辑方面所有可能出现的故障,如表2所示,故障码显示范围为E041～E113。
