荷载组合、荷载效应组合、内力组合

8 荷载效应效应组合本设计所应用到的用于承载能力极限状态下的内力组合公式如下： ①无地震时，由可变荷载效应控制的组合： G GK Q Q QK W W WK S S S S γψγψγ=++式中 S —结构构件荷载效应组合的设计值，包括组合的弯矩、轴向力和剪力设计值； r G 、r Q 、r W —永久荷载、楼面活荷载和风荷载的分项系数；ΨQ 、ΨW —楼面活荷载和风荷载的组合系数，当为第一可变荷载时取1。

S GK 、S Qk 、S Wk —永久荷载、楼面荷载和风荷载效应标准值。

②无地震时，由永久荷载效应控制的组合(根据《建筑结构荷载规范》GB 50009-2001 [2]第3.2.3条注3，水平风荷载不参与组合。

但2006版规范中取消了此注，即水平风荷载参与组合，当风荷载效应不大时也可忽略之。

)：？G GK Q Q QK S S S γψγ=+③有地震时，即重力荷载与水平地震作用的组合：G GE Eh Ehk S S S γγ=+式中 S —结构构件荷载效应与地震作用效应组合的设计值； r G 、r Eh —重力荷载、水平地震作用的分项系数； S GE 、S Eh —重力荷载代表值、水平地震作用标准值。

用于正常使用极限状态下的内力组合(标准组合)公式如下： GK Q QK W WK S S S S ψψ=++8.1控制截面及最不利内力类型8.1.1构件的控制截面框架梁的控制截面是支座截面和跨中截面。

在支座截面处，一般产生最大负弯矩(max M -)和最大剪力(m ax V )(水平荷载作用下还有正弯矩产生，故也要注意组合可能出现的正弯矩）；跨间截面则是最大正弯矩(max M +)作用处(也要注意组合可能出现的负弯矩)。

因此，框架梁的最不利内力为：梁端截面：max M +、max M -、m ax V 梁跨间截面：max M +由于内力分析的结果是轴线位置处的内力，而梁支座截面的最不利位置应是柱边缘处，因此，在求该处的最不利内力时，应根据梁轴线处的弯矩和剪力计算出柱边缘处梁截面的弯矩和剪力，即：/2M M Vb '=-/2V V qb '=-式中 M '—柱边缘处梁截面的弯矩标准值；V '—柱边缘处梁截面的剪力标准值；M —梁柱中线交点处的弯矩标准值；V —与M 相应的梁柱中线交点处的剪力标准值；b —柱截面高度；q —梁单位长度的均布荷载标准值。

荷载组合和内力调整的先后顺序01——规范规定(2011-09-27 20:54:54)转载▼分类：土木标签：荷载组合内力调整前后顺序分析内力设计内力组合内力杂谈规范的作用效应组合，一般建立在线弹性分析叠加原理基础上。

高规JGJ 3-2010在第5.6节《荷载组合和地震作用组合的效应》正文和条文说明中首次将线形叠加予以明确，以符合《工程结构可靠性设计统一标准》GB 50153的有关规定，区分线形分析和非线性分析的不同效应组合状况。

常规情况下，荷载效应组合仍以【线弹性分析叠加类型】为主，上述假定已成为中国绝大部分规范和教材解释荷载效应的默认前提条件。

另一方面，中国规范对结构总体地震作用工作性能、地震剪力分担及构件内力调整等内容做了详细规定，并且在结构分析之前需对【结构体系相关属性】进行定义，使荷载组合（实为“荷载效应组合”）时必须注意规范的这些内力调整，并且要关注调整的前后顺序。

一、非线性作用效应组合查《工程结构可靠性设计统一标准》GB 50153-2008第 8.2.4条：对持久设计状况和短暂设计状况，应采用作用的基本组合。

1、基本组合的效应设计值可按下式确定：注：在作用组合的效应函数S(•)中，符号“∑”和“+”均表示组合，即同时考虑所有作用对结构的共同影响，而不表示代数相加。

2、当作用与作用效应按线性关系考虑时，基本组合的效应设计值可按下式计算：注1.对持久设计状况和短暂设计状况，也可根据需要分别给出作用组合的效应设计值；2.可根据需要，从作用的分项系数中将反映作用效应模型不定性的系数γsd分离出来。

高规JGJ 3-2010条文说明：第5.6.1条和5.6.3条均适应于【作用和作用效应】呈【线性关系】的情况。

如果结构上的作用和作用效应不能以线性关系表述，则作用组合的效应应符合现行国家标准《工程结构可靠性设计统一标准》GB 50153的有关规定。

二、常规荷载组合【线形关系】2.1 规范规定以高规JGJ 3-2010为例。

第三章荷载及荷载效应组合一、结构上的荷载分类1.按随时间的变异分类：永久荷载—在设计基准期内其量值不随时间变化，或其变化与平均值相比可以忽略不计的作用。

可变荷载—在设计基准期内其量值随时间变化，且其变化与平均值相比不可忽略的作用。

偶然荷载—在设计基准期内出现或不一定出现，而一旦出现其量值很大且持续时间很短的作用。

2.按随空间位置的变异分类固定荷载—在结构空间位置上具有固定分布的作用。

可动荷载—在结构空间位置上的一定范围内可以任意分布的作用。

3.按结构的反应分类静态荷载—使结构产生的加速度可忽略不计的作用。

动态荷载—使结构产生的加速度不可忽略的作用。

•《荷载规范》• 3.1.1结构上的荷载可分为下列三类:1 永久荷载，例如结构自重、土压力、预应力等。

2 可变荷载，例如楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪荷载等。

3 偶然荷载，例如爆炸力、撞击力等。

•二、荷载代表值•建筑结构设计时，对不同荷载应采用不同的设计值。

对永久荷载应采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；对偶然荷载应按建筑结构使用的特点确定其代表值。

•《荷载规范》• 3.1.2建筑结构设计时，对不同荷载应采用不同的代表值。

对永久荷载应采用标准值作为代表值。

•对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值。

对偶然荷载应按建筑结构使用的特点确定其代表值。

• 2.1.4荷载代表值representative values of a load设计中用以验算极限状态所采用的荷载量值，例如标准值、组合值、频遇值和准永久值。

•2.1.6标准值characteristic value/nominal value荷载的基本代表值，为设计基准期内最大荷载统计分布的特征值(例如均值、众值、中值或某个分位值)。

• 2.1.7组合值combination value对可变荷载，使组合后的荷载效应在设计基准期内的超越概率，能与该荷载单独出现时的相应概率趋于一致的荷载值；或使组合后的结构具有统一规定的可靠指标的荷载值。

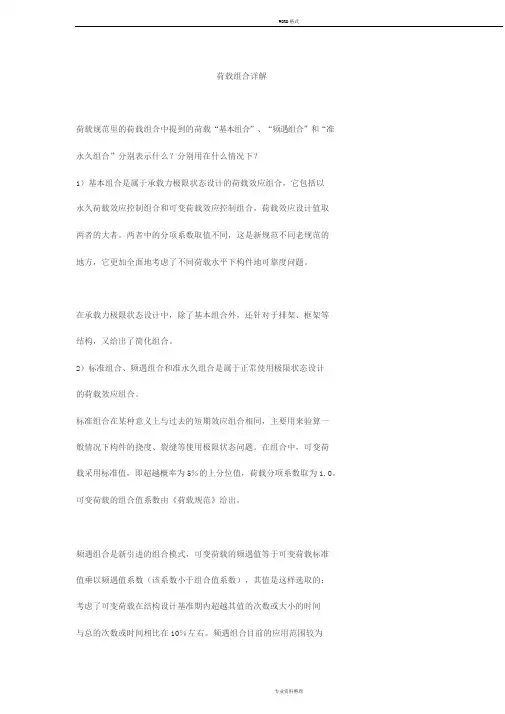

荷载组合详解荷载规范里的荷载组合中提到的荷载“基本组合”、“频遇组合”和“准永久组合”分别表示什么？分别用在什么情况下？1）基本组合是属于承载力极限状态设计的荷载效应组合，它包括以永久荷载效应控制组合和可变荷载效应控制组合，荷载效应设计值取两者的大者。

两者中的分项系数取值不同，这是新规范不同老规范的地方，它更加全面地考虑了不同荷载水平下构件地可靠度问题。

在承载力极限状态设计中，除了基本组合外，还针对于排架、框架等结构，又给出了简化组合。

2）标准组合、频遇组合和准永久组合是属于正常使用极限状态设计的荷载效应组合。

标准组合在某种意义上与过去的短期效应组合相同，主要用来验算一般情况下构件的挠度、裂缝等使用极限状态问题。

在组合中，可变荷载采用标准值，即超越概率为5％的上分位值，荷载分项系数取为1.0。

可变荷载的组合值系数由《荷载规范》给出。

频遇组合是新引进的组合模式，可变荷载的频遇值等于可变荷载标准值乘以频遇值系数（该系数小于组合值系数），其值是这样选取的：考虑了可变荷载在结构设计基准期内超越其值的次数或大小的时间与总的次数或时间相比在10％左右。

频遇组合目前的应用范围较为窄小，如吊车梁的设计等。

由于其中的频遇值系数许多还没有合理地统计出来，所以在其它方面的应用还有一段的时间。

准永久组合在某种意义上与过去的长期效应组合相同，其值等于荷载的标准值乘以准永久值系数。

它考虑了可变荷载对结构作用的长期性。

在设计基准期内，可变荷载超越荷载准永久值的概率在50％左右。

准永久组合常用于考虑荷载长期效应对结构构件正常使用状态影响的分析中。

最为典型的是：对于裂缝控制等级为2级的构件，要求按照标准组合时，构件受拉边缘混凝土的应力不超过混凝土的抗拉强度标准值，在按照准永久组合时，要求不出现拉应力。

还有就是荷载分项系数的取值问题新的荷载规范中恒载的分项系数在实际工作中怎么取？什么时候取1.35什么时候取1.2？1.2恒＋1.4活1.35恒＋0.7*1.4活抗浮验算时取0.9砌体抗浮取0.81.35G+0.7*1.4Q>1.2G+1.4QG/Q>2.8所以当恒载与活载的比值大于2.8时,取1.35G+0.7*1.4Q否则,取1.2G+1.4Q对一般结构来说,1.楼板可取1.2G+1.4Q1.36屋面楼板可取1.35G+0.7*1.4Q1.37梁柱(有墙)可取1.35G+0.7*1.4Q1.38梁柱(无墙)可取1.2G+1.4Q1.39基础可取1.35G+0.7*1.4Q荷载效应组合及设计要求1．什么是荷载效应？什么是荷载效应组合？一般用途的高层建筑结构承受哪些何载？答：所谓荷载效应，是指在某种荷载作用下结构的内力或位移。

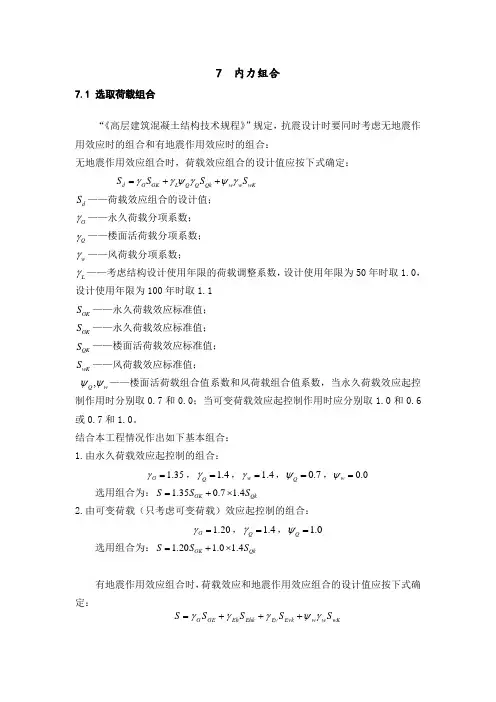

8 荷载效应组合根据《高规》规定，抗震设计时要同时考虑无地震作用效应时的组合和有地震作用效应时的组合：1) 无地震组合时：W k W W QK Q Q Gk G S S S S γψγψγ++= S ：荷载效应组合的设计值G γ：永久荷载分项系数，当其效应对结构不利时，对由可变荷载效应控制的组合取1.2；对由永久荷载效应控制的组合取1.35；当其效应对结构有利时取1.0。

W Q ψγ、：分别为楼面活荷载和风荷载的分项系数，取1.4。

W k QK Gk S S S 、、：分别为永久荷载、楼面活荷载、风荷载的效应标准值。

W Q ψψ、：分别为楼面活荷载和风荷载的组合系数，当永久荷载效应起控制作用时分别取0.7和0；当可变荷载效应起控制作用时分别取1.0和0.6或0.7和1.0。

对书库、档案库、储藏室、通风机房和电梯机房，楼面活荷载组合值取0.7的场合应取0.9。

2) 有地震作用效应组合时：W k W W Evk Ev Ehk Eh GE G S S S S S γψγγγ+++= 相应的系数查《高规》得：W ψ：风荷载的组合值系数取0.2。

由于抗震设防为7度，建筑总高度为35.4m<60m,故地震作用效应下的效应组合公式为：Ehk Eh GE G S S S γγ+=8.1 4轴上框架梁（连梁）、框架柱、W3剪力墙的控制截面内力值的汇总1) 梁的控制截面剪力在支座两端，弯矩在支座两端及跨中。

梁、内力的调整对于梁、柱端截面的弯矩和剪力，原则上要将节点内的标准值换算成支座边缘的内力标准值。

本设计为了简化计算，不采取换算，直接取节点内的内力标准值。

对竖向荷载作用下的梁支座弯矩需乘以调幅系数0.8~0.9，本设计取0.85，跨内约乘以1.15的调幅系数。

见竖向荷载设计。

框架梁柱、连梁汇总表如表8-1。

2)柱、剪力墙内力汇总柱、剪力墙的控制截面在柱、剪力墙上下的两端。

一般要将柱的内力转化为柱边缘的内力，为了简化计算，本设计直接取节点内的标准值。

8 荷载效应效应组合本设计所应用到的用于承载能力极限状态下的内力组合公式如下： ①无地震时，由可变荷载效应控制的组合： G GK Q Q QK W W WK S S S S γψγψγ=++式中 S —结构构件荷载效应组合的设计值，包括组合的弯矩、轴向力和剪力设计值； r G 、r Q 、r W —永久荷载、楼面活荷载和风荷载的分项系数；ΨQ 、ΨW —楼面活荷载和风荷载的组合系数，当为第一可变荷载时取1。

S GK 、S Qk 、S Wk —永久荷载、楼面荷载和风荷载效应标准值。

②无地震时，由永久荷载效应控制的组合(根据《建筑结构荷载规范》GB 50009-2001 [2]第3.2.3条注3，水平风荷载不参与组合。

但2006版规范中取消了此注，即水平风荷载参与组合，当风荷载效应不大时也可忽略之。

)：？G GK Q Q QK S S S γψγ=+③有地震时，即重力荷载与水平地震作用的组合：G GE Eh Ehk S S S γγ=+式中 S —结构构件荷载效应与地震作用效应组合的设计值； r G 、r Eh —重力荷载、水平地震作用的分项系数； S GE 、S Eh —重力荷载代表值、水平地震作用标准值。

用于正常使用极限状态下的内力组合(标准组合)公式如下：？ GK Q QK W WK S S S S ψψ=++8.1控制截面及最不利内力类型8.1.1构件的控制截面框架梁的控制截面是支座截面和跨中截面。

在支座截面处，一般产生最大负弯矩(max M -)和最大剪力(m ax V )(水平荷载作用下还有正弯矩产生，故也要注意组合可能出现的正弯矩）；跨间截面则是最大正弯矩(max M +)作用处(也要注意组合可能出现的负弯矩)。

因此，框架梁的最不利内力为：梁端截面：max M +、max M -、m ax V 梁跨间截面：max M +由于内力分析的结果是轴线位置处的内力，而梁支座截面的最不利位置应是柱边缘处，因此，在求该处的最不利内力时，应根据梁轴线处的弯矩和剪力计算出柱边缘处梁截面的弯矩和剪力，即：/2M M Vb '=-/2V V qb '=-式中 M '—柱边缘处梁截面的弯矩标准值；V '—柱边缘处梁截面的剪力标准值；M —梁柱中线交点处的弯矩标准值；V —与M 相应的梁柱中线交点处的剪力标准值；b —柱截面高度；q —梁单位长度的均布荷载标准值。
