PKPM计算 超筋处理(汇总版)答辩

2010年6月第二周结构技术问题汇总1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。

施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。

2、平面不规则结构，SATWE计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。

可使用模拟一+LDLT计算。

模拟三程序强制使用VSS求解，也不能使用模拟三。

3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE对PMCAD的建模数据进行重新整理，对异形柱，SATWE以腹板形心作为计算定位点。

对PMCAD中对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。

4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。

但SATWE计算是正确的。

5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。

6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCAD中使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。

05版基础与上部标高是独立的，设置相对正负0的标高就可以。

7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束 m值为3，较小，这样计算的地上部分位移要大一些。

可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。

8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框-抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATWE数据文件及数据检查无错误，但是到第2步SATWE内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕，SATWE中不再计算。

2010年11月第一周结构技术问题汇总1、JCCAD地质资料中只输入一个土层，微风化岩，压缩模量输入30000Mpa，保存后再进入压缩模量发生变化，如何处理？答：因为只输入了一个土层。

可在微风化岩上输入另一个土层，使其标高在基础底面以上，这样微风化岩的压缩模量就不会变化。

2、某模型1层与2层的抗剪承载力比值，勾选强制刚性楼板假定与不勾选，计算的比值不同，什么原因？答：因为模型中2-3层存在跃层柱，是否勾选强制刚性楼板假定，计算后该柱子配筋不同，而抗剪承载力是由配筋反算的，所以出现不同。

应采用真实配筋模型，即不勾选刚性楼板假定计算。

3、某模型中竖向构件有柱、短肢墙和一般墙，SATWE结果文本文件WV02Q.OUT给出“柱及短肢墙倾覆弯矩百分比”，如何只查看短肢墙倾覆弯矩百分比？答：可以计算两次。

结构体系分别选择“剪力墙结构”和“短肢剪力墙结构”，前者给出柱倾覆弯矩百分比，后者给出柱和短肢墙倾覆弯矩百分比，取差值得到短肢墙倾覆弯矩比例。

4、.PMCAD画结构平面图中，楼板计算下的面积校核什么意思？答：程序对施工图中实配钢筋作验算，以校核实配钢筋是否满足计算要求。

图上显示数值为实配钢筋与计算钢筋面积的比值，当实配钢筋小于计算配筋时，以红色显示两者的比值。

5、SATWE输出的周期，有没有乘过“周期折减系数”?答：在计算结果文本文件的WZQ.OUT文件中，输出的周期值都是没有乘周期折减系数的。

6、人防荷载组合中，活荷载是否考虑组合，如果考虑的话，组合值系数也是1.0吗？例如，如果PM中输入消防车活荷载，这项是否与人防荷载组合？答：程序按《人民防空地下室设计规范》4.10.2条，人防荷载组合考虑两组人防作用效应组合，活荷载不参与组合。

7、JCCAD第五步“桩筏、筏板有限元计算”中，筏板抗浮验算那个选项可以用来计算浮力吗？计算时，考虑筏板自重那个选项是不是不能勾选？与第六步“防水板抗浮等计算”又有何区别？答：“桩筏、筏板有限元计算”和“防水板抗浮等计算”都可以进行防水板抗浮计算，都需要考虑筏板自重。

PKPM超筋处理1、PKPM 中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多，但其他柱不超筋，柱顶荷载小的柱反而超筋？网友采纳：柱超筋的原因是偏心距大。

而偏心距=弯矩/轴力。

所以很显然，柱子受到的轴力越小，偏心距越大。

如果顶层的主梁跨度很大，而刚度又比较小，那么顶层柱顶会受到很大的弯矩。

弯矩很大，又没什么轴力来压住，就不难理解为什么顶层的柱子容易超筋了。

最简单的解决办法，当然是增大柱子截面，但估计建筑不让吧。

你可以试着加大与柱子连接的主梁的截面高度，尤其是超筋的方向主梁，增大了梁的刚度，梁的变形小，柱子受到的弯矩也就小了。

还可以减小梁端弯矩调幅系数。

也可以通过设置次梁的方法，例如增加与主梁平行的次梁，从而减小相关主梁的受荷面积，也能有效减小弯矩。

追问：超筋的柱子是底层边框柱回答：总之就是受到的轴力越小，就越容易超筋。

解决方法我上面说了。

不过底层边柱加大截面应该可以没啥不可以吧，你在超筋的那个方向加大一些吧。

其他2条回答这个很明显不是因为竖向承载力引起的配筋超，8度区，二级抗震，应该是一个多层框架结构把？风震影响基本上可以忽略，你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下，各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决提问者采纳1、板厚不够，板厚取大（短跨3900~4200取110厚，4200~4500取120厚）2、地下室时，取二级钢试试3、如果是人防荷载影响，则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋，先选这个，如果裂缝还超限的话，看看超过多少，因为pkpm的裂缝计算不太准确，是从柱中算的，实际应该从柱边，所以我一般是看裂缝超多少，如果在10%以内就不管了，例如限值0.3mm，实际0.33mm是可以的，当然还要看实际情况。

PKPM2010年问题解答汇总2011年1月第一周结构技术问题汇总1、SATWE生成数据提示WINSAT-P错误。

答：模型中存在弧梁，且弧网格与直网格共用两端节点。

此时需要在弧梁上加节点，否则弧梁围成的房间荷载会丢失，导致错误。

2、PMCAD楼梯各杆件都用斜杆建模，是否可以，计算后对楼梯周边杆件内力及配筋与按梁建有何区别？答：可以按照斜杆来输入梯板，梯梁等各部分。

由于其刚度与梁一致，所以对内力无影响。

但配筋时斜杆考虑拉弯和压弯，梁的配筋初始只给出拉弯。

这里主要考虑楼梯对结构整体的影响，楼梯自身的配筋可不参考整体计算结果，而另外单独计算。

3、SATWE结果文件WZQ.OUT中给出的各层剪力Static Fx是底部剪力法计算的吗？答：不是底部剪力法。

可不参考。

4、砌体结构，建模后无法生成楼板。

答：因为房间由圈梁围成，砌体中圈梁围成的房间不能生成楼板。

需要由砌体墙或洞口或混凝土梁围成的房间可以生成楼板。

5、基础CAD桩承台有否考虑冲切验算，计算书中哪里查看？答：通过“自动生成”或“承台布置”的桩承台基础有考虑桩对承台的冲切及剪切计算，如不满足要求，程序自动加厚承台。

具体在点击“单个验算”弹出的计算书中查看。

6、对悬臂独立柱，程序如何取柱子的计算长度系数？答：对独立柱，按一层组装建模，程序按照计算长度系数为1.0处理；按多个标准层层分段来组装建模独立柱，计算长度系数等于独立柱总高除以该层层高。

可根据实际情况人工修改构件计算长度系数。

7、.转换层刚度不满足规范要求,用加斜撑的方法可行吗？答：可以。

8、在PMCAD中层间编辑，插入标准层后，经过SATWE进行结构内力与配筋计算时出错？答：只提取建模数据文件“工程名.JWS”文件，放入新建文件夹中，重新定义SATWE参数计算即可。

9、JCCAD里的墙下条形基础，C15毛石混凝土基础是不是选择毛石、片石基础？答：是。

10、在PMCAD输入的吊车荷载，为什么在“平面荷载显示校核”里无法显示呢？答：吊车荷载是移动荷载，通过轨道和吊车梁传递给结构的最不利作用力，这些作用力加载到支撑吊车梁的柱上，在平面荷载校核里不会给出每个柱子的荷载显示。

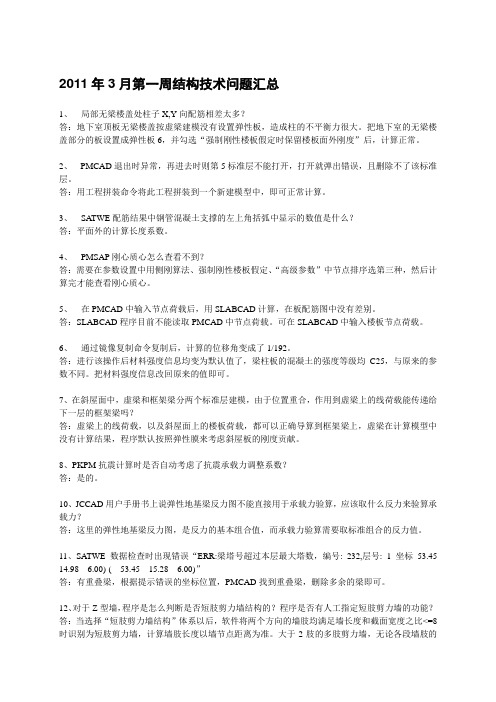

2011年3月第一周结构技术问题汇总1、局部无梁楼盖处柱子X,Y向配筋相差太多？答：地下室顶板无梁楼盖按虚梁建模没有设置弹性板，造成柱的不平衡力很大。

把地下室的无梁楼盖部分的板设置成弹性板6，并勾选“强制刚性楼板假定时保留楼板面外刚度”后，计算正常。

2、PMCAD退出时异常，再进去时则第5标准层不能打开，打开就弹出错误，且删除不了该标准层。

答：用工程拼装命令将此工程拼装到一个新建模型中，即可正常计算。

3、SATWE配筋结果中钢管混凝土支撑的左上角括弧中显示的数值是什么？答：平面外的计算长度系数。

4、PMSAP刚心质心怎么查看不到？答：需要在参数设置中用侧刚算法、强制刚性楼板假定、“高级参数”中节点排序选第三种，然后计算完才能查看刚心质心。

5、在PMCAD中输入节点荷载后，用SLABCAD计算，在板配筋图中没有差别。

答：SLABCAD程序目前不能读取PMCAD中节点荷载。

可在SLABCAD中输入楼板节点荷载。

6、通过镜像复制命令复制后，计算的位移角变成了1/192。

答：进行该操作后材料强度信息均变为默认值了，梁柱板的混凝土的强度等级均C25，与原来的参数不同。

把材料强度信息改回原来的值即可。

7、在斜屋面中，虚梁和框架梁分两个标准层建模，由于位置重合，作用到虚梁上的线荷载能传递给下一层的框架梁吗？答：虚梁上的线荷载，以及斜屋面上的楼板荷载，都可以正确导算到框架梁上，虚梁在计算模型中没有计算结果，程序默认按照弹性膜来考虑斜屋板的刚度贡献。

8、PKPM抗震计算时是否自动考虑了抗震承载力调整系数？答：是的。

10、JCCAD用户手册书上说弹性地基梁反力图不能直接用于承载力验算，应该取什么反力来验算承载力？答：这里的弹性地基梁反力图，是反力的基本组合值，而承载力验算需要取标准组合的反力值。

11、SATWE数据检查时出现错误“ERR:梁塔号超过本层最大塔数，编号: 232,层号: 1 坐标53.45 14.98 6.00)-( 53.45 15.28 6.00)”答：有重叠梁，根据提示错误的坐标位置，PMCAD找到重叠梁，删除多余的梁即可。

PKPM问题、解答汇总1.目前时程分析时程序中有三条上海波：其中二条模拟波(SHWl、SHW2)和—条实际波(SHW3)，这与现行抗震规范要求的二条实际波和一条人工模拟波不符。

此外，现有的SHW2波计算结果往往与其它波差距很大，不容易满足。

03年新修订的上海市抗震设计规程对原有三条波进行了修改补充，给出了四条上海波，建议程序作相应修改进。

答：目前没有具体数据，未作。

2.TAT、SATW E等程序中的约束边缘构件配筋图与配筋简图不符。

答：以约束边缘构件配筋图为准3.抗震规范明确：质量和刚度分布明显不对称的结构，应计入双向地震作用下的扭转影响，但高规(JGJ3-2002)3.3.3条的条文说明明确，当计算双向地震作用时，可不考虑质量偶然偏心的影响。

若我们对一质量和刚度分布不对称的高层进行电算时，仅考虑双向地震作用而不考虑偶然偏心是否可行?还是两者分别计算取不利的计算结果?“TAT手册”P35页，“偶然偏心和双向地震可以按需选择”如何控制?当两者计算开关同时选中时，程序内部是如何考虑的?是自动选取不利结果，还是将两种工况叠加?答：1.必须选择“扭转耦联”2.对于高层建筑，先选“偶然偏心”，在满足刚性楼板假定前提下计算楼层位移比，如果出现大于1.2的情况，可选择“双向地震”。

3.当选择“双向地震”后，可以按高规不选择“偶然偏心”。

4.如果同时选择，由于“双向地震”仅对X，Y主方向地震作用进行双向组合，所以结果并非简单叠加，也是可以接受的。

5.目前，SATW E、PMSAP未输出“双向地震”作用下的位移比。

4.“TA T手册”P38页，粱弯距放大系数当梁活荷载不利布詈，系数应填1，但如果系数填成1.2，结果没区别，是否程序中已默认在该前提下系数必为1?答：现在版本梁弯矩放大系数与梁活荷载不利布置没有关联。

5.关于是否考虑梁柱重叠的影响，TA T提供：1)不考虑；2)考虑梁端弯距折减：3)考虑为粱端为刚域，SATWE 提供：1)不作为刚域：2)作为刚域，在具体计算中，如何选择比较合适?答：两者内力计算相差20%，以考虑为妥。

SATWE软件计算结果分析与参数控制一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

630版中增加了那些解决连梁抗剪超限的方法630版中增加了两种解决连梁抗剪超限的方法，1增加了双连梁的设计功能 2 增加了采用交叉斜筋与对角斜撑的功能630版与前一版本楼层抗剪承载力差异的主要原因型钢的楼层抗剪承载力的计算不再将型钢等效为钢筋进行计算，而是按照《型钢混凝土组合技术规程》中承载力的公式计算其极限弯矩与极限剪力进行控630版与前一版本节点核心区差异的主要原因梁端弯矩取到梁刚域处。

630版与前一版本混凝土柱配筋差异的主要原因顶层柱的判断准则改为按照柱上部是否存在竖向构件进行判断。

中震弹性和中震不屈服下剪力墙轴压比相同剪力墙轴压比是恒活荷载控制的与地震无关。

如果在中震不屈服时采用混凝土强度标准值，则其轴压比与小震相比将会降低，更不合理PMSAP与SATWE地下室土约束位置的差异SATWE中的土约束默认为作用在刚性楼板上，PMSAP作用在节点上，新版的SATWE中允许地下室顶板按弹性板计算，此时SATWE与PMSAP一致。

PMSAP与SATWE调幅的差异SATWE的支座是按照梁端是否有竖向构件进行判断，PMSAP按照恒荷载下梁端是否是负弯矩进行判断。

PMSAP与SATWE的活荷载折减差异SATWE的活荷载折减在PM中进行，即折减荷载，PMSAP中是在设计中实现的，是折减效应。

PMSAP中为什么有的剪力墙没有输出配筋？程序自动判断的转换墙会给出梁式配筋，在“剪力墙面外及转换墙配筋”菜单中查看。

PMSAP中斜墙配筋结果是什么含义？斜墙按照应力配筋，并考虑了边缘构件等构造要求。

H打头的为水平筋，V打头的为竖向筋。

PMSAP中弹性板配筋每点处均有两个值，是什么含义？板边处分别为平行于板边和垂直于板边的配筋，形心处为主弯矩方向的配筋，目前没有输出角度，可在文本文件中查看。

下一版会增加形心处配筋角度的输出。

边缘构件的配筋特别大是什么原因？一般是由于短肢剪力墙考虑全截面配筋率造成的。

抗震等级为4级时为什么会出现约束边缘构件？应在参数中勾选“当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件”连梁刚度折减系数程序中是如何考虑的？连梁有两种方式建模：一是按照框架梁建模并指定连梁属性，二是按照剪力墙开洞建模，在分析程序中会自动将洞口上方判断为连梁。

pkpm问题汇总1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。

2、请问底层柱子配筋比上层小, 这种情况正常吗？答：正常。

如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。

3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS 模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。

降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。

4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。

5、筏板后浇带如何设置？答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。

6、08版PMCAD中楼板层间复制如何使用？答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。

7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？答：没有考虑。

SA TWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。

目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。

8、PKPM楼梯建模，可以建剪刀梯吗？答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。

9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？答：模型输入有问题，请检查。

局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。

10、用JCCAD筏板有限元计算的土最大反力出现超大的异常情况？答：地质资料输入不完整，该部分筏板下无地质资料，增加孔点使输入的地质资料范围扩大至筏板所有区域。
