【最新整理】土木设计邦土木工程毕业设计初学者pkpm处理超筋总结大全

PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (7)PKPM怎么设悬挑板 (8)PKPM楼板怎么开洞 (9)pkpm梁箍筋超限如何调整? (12)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(13)pkpm梁箍筋超限如何调整? (15)PKPM框架柱超筋后如何处理？ (16)PKPM配筋计算结果手配钢筋问题？ (17)PKPM钢结构设计经验 (19)pkpm建模时楼梯板厚和荷载如何输入？ (34)PKPM中是一起建模还是分开建模？ (36)PKPM中井字梁的建模方法 (38)PKPM中如何布置变截面梁 (38)PKPM建模不偏轴输入梁柱，影响大不大? (39)pkpm-剪力墙如何根据SATWE计算结果配筋 (40)PKPM施工缝验算超限怎么调整 (46)PKPM三级框架柱结构优化设计 (48)PKPM短肢剪力墙输入方法 (52)PKPM结构技术问题汇总 (54)PKPM短肢剪力墙输入方法 (62)PKPM悬挑板可否传导荷载与扭矩？ (63)38条PKPM钢结构设计问答题，你都知道吗？ (65)PKPM丨Satwe参数详解：活荷载信息 (82)PKPM丨Satwe参数详解：风荷载信息 (85)PKPM丨Satwe参数详解：地震信息 (89)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。

pkpm学习心得体会篇一：PKPM学习的心得体会自强不息奋发向上PKPM软件实训总结学院：土木工程学院班级：工程管理10-01班学号：姓名：二零一四年三月第 1 页共 5 页自强不息奋发向上PKPM系列软件学习心得本学期，通过对于PKPM系统软件的学习，我初步了解到PKPM系统软件的知识体系及其架构。

让我对PKPM系列软件包括的内容，基本功能及应用范围有了一定的了解，熟悉了一些简单基本的操作。

通过学习菜单命令及其操作步骤，利用软件内力计算和配筋的结果绘制结构平面施工图的具体操作，循序渐进以达到熟悉结构平面计算机辅助设计的过程与掌握结构平面计算机辅助设计的方法。

为绘制框架施工图，框架的结构三维分析和用平面整体表示法绘制结构平面图。

项目管理总体包含了九大领域的知识：范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、风险管理、采购管理和整体管理及其方法和工具。

通过全方位的学习，我从更现实的角度进一步体会到什么是项目管理以及学习项目管理课程的重要意义。

现将学习这门课程的心得体会总结为如下几点：项目管理理论知识的学习任何项目都会在范围、时间及成本三个方面受到约束，这就是项目管理的三约束。

项目管理，就是以科学的方法和工具，在范围、时间、成本三者之间寻找到一个合适的平衡点，以便项目所有干系人都尽可能的满意。

项目管理的五个过程组：启动、计划、执行、控制与收尾，贯穿于项目的整个生命周期，对于项目的启动过程，特别要注意组织环境及项目干系人的分析；而在后面的过程中，项目经理要抓好项目的控制，控制的理想结果就是在要求的时间、成本及质量限度内完成双方都满意的项目范围。

项目管理的九大知识领域是指作为项目经理必须具备与掌握的九大块重要知识与能力。

其中核心的四大知识领域是范围、时间、成本与质量管理。

在这些知识领域中还涉及很多的管理工具和技术，以用来帮助项目经理与项目组成员完成项目的管理。

如：络图示法、关键路径法、头脑风暴法、挣得值法等，不同的工具能帮助我们完成不同的管理工作，也可以很好的帮助我们解决在项目的各个过程中完成计划、跟踪、控制等管理过程。

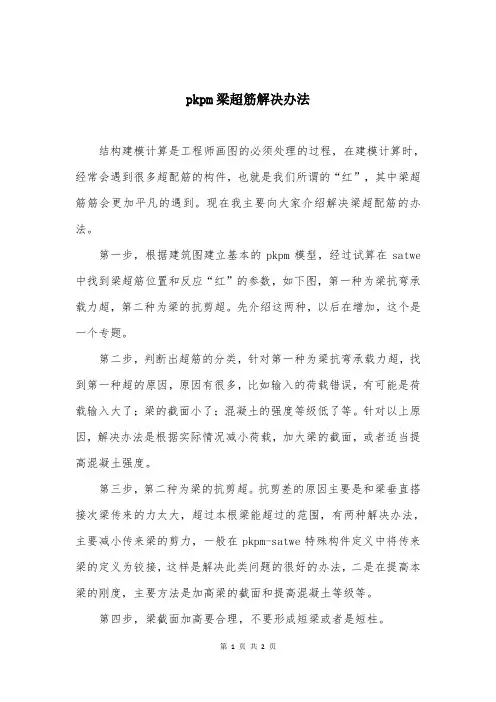

pkpm梁超筋解决办法
结构建模计算是工程师画图的必须处理的过程，在建模计算时，经常会遇到很多超配筋的构件，也就是我们所谓的“红”，其中梁超筋筋会更加平凡的遇到。

现在我主要向大家介绍解决梁超配筋的办法。

第一步，根据建筑图建立基本的pkpm模型，经过试算在satwe 中找到梁超筋位置和反应“红”的参数，如下图，第一种为梁抗弯承载力超，第二种为梁的抗剪超。

先介绍这两种，以后在增加，这个是一个专题。

第二步，判断出超筋的分类，针对第一种为梁抗弯承载力超，找到第一种超的原因，原因有很多，比如输入的荷载错误，有可能是荷载输入大了；梁的截面小了；混凝土的强度等级低了等。

针对以上原因，解决办法是根据实际情况减小荷载，加大梁的截面，或者适当提高混凝土强度。

第三步，第二种为梁的抗剪超。

抗剪差的原因主要是和梁垂直搭接次梁传来的力太大，超过本根梁能超过的范围，有两种解决办法，主要减小传来梁的剪力，一般在pkpm-satwe特殊构件定义中将传来梁的定义为铰接，这样是解决此类问题的很好的办法，二是在提高本梁的刚度，主要方法是加高梁的截面和提高混凝土等级等。

第四步，梁截面加高要合理，不要形成短梁或者是短柱。

第五步，提高混凝土等级一般按照市场正常使用的级别。

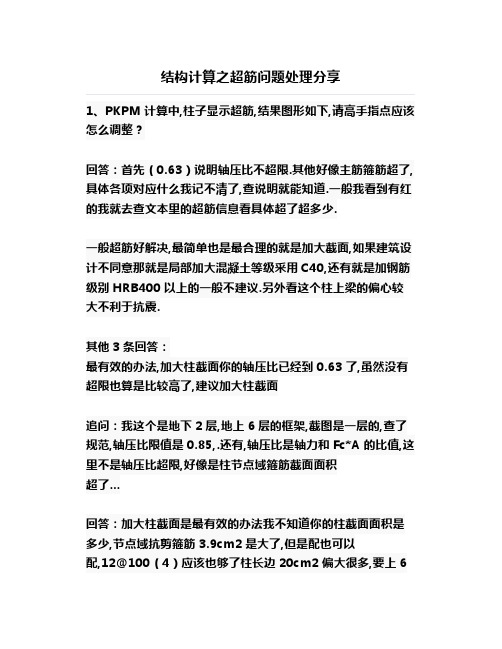

结构计算之超筋问题处理分享1、PKPM计算中,柱子显示超筋,结果图形如下,请高手指点应该怎么调整？回答：首先（0.63）说明轴压比不超限.其他好像主筋箍筋超了,具体各项对应什么我记不清了,查说明就能知道.一般我看到有红的我就去查文本里的超筋信息看具体超了超多少.一般超筋好解决,最简单也是最合理的就是加大截面,如果建筑设计不同意那就是局部加大混凝土等级采用C40,还有就是加钢筋级别HRB400以上的一般不建议.另外看这个柱上梁的偏心较大不利于抗震.其他3条回答：最有效的办法,加大柱截面你的轴压比已经到0.63了,虽然没有超限也算是比较高了,建议加大柱截面追问：我这个是地下2层,地上6层的框架,截图是一层的,查了规范,轴压比限值是0.85,.还有,轴压比是轴力和Fc*A的比值,这里不是轴压比超限,好像是柱节点域箍筋截面面积超了...回答：加大柱截面是最有效的办法我不知道你的柱截面面积是多少,节点域抗剪箍筋3.9cm2是大了,但是配也可以配,12@100（4）应该也够了柱长边20cm2偏大很多,要上6根22才够,轴压比是没超限,不过也不小,主要原因应该是在斜梁那里,靠其他方法可能效果不明显.加大柱截面比较有效追问：我加大了梁截面面积,已经不红了.谢谢你的解答！回答：这是节点域抗剪不满足.提高混凝土等级,或者是加大柱子截面！2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决提问者采纳1、板厚不够,板厚取大（短跨3900~4200取110厚,4200~4500取120厚）2、地下室时,取二级钢试试3、如果是人防荷载影响,则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋,先选这个,如果裂缝还超限的话,看看超过多少,因为pkpm的裂缝计算不太准确,是从柱中算的,实际应该从柱边,所以我一般是看裂缝超多少,如果在10%以内就不管了,例如限值0.3mm,实际0.33mm 是可以的,当然还要看实际情况.如果还超限的话那就减小钢筋直径,增加钢筋根数,关于这些你可以参考混凝土规范第8.1节延伸：连梁超筋解决措施1、连梁受力分析当剪力墙在水平力作用下产生侧移时,连梁由于受到两端墙的约束而产生相应约束弯矩,在剪力墙的转角不变情况下,连梁的线刚度越大则约束作用越强,相应产生的约束弯矩也越大.对于各层平面基本相同的结构,连梁的最大弯矩（剪力）一般出现在最大层间位移角所在层及附近楼层,当连梁刚度相对较大时,其最大内力层会有所下移动.2、连梁超筋解决措施剪力墙连梁对剪切变形十分敏感,其名义剪应力限制比较严,在很多情况下设计计算会出现“超限”情况,高规7．2．26给出了一些处理方法.1减小连梁截面高度或采取其他减小连梁刚度的措施.2抗震设计剪力墙连梁的弯矩可塑性调幅；内力计算时已经按本规程第5．2．1条的规定降低了刚度的连梁,其弯矩值不宜再调幅,或限制再调幅范围.此时,应取弯矩调幅后相应的剪力设计值校核其是否满足本规程第7．2．22条的规定；剪力墙中其他连梁和墙肢的弯矩设计值宜视调幅连梁数量的多少而相应适当增大.3当连梁破坏对承受竖向荷载无明显影响时,可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析,墙肢截面应按两次计算的较大值计算配筋.1）其中,降低梁高最为有效,因连梁对剪力墙的约束能力随连梁的线刚度的减小而减小,梁高h对梁线刚度的影响是三次方的关系,而对受剪承载力是一次方的关系；降低梁高的另外一种方式是连梁中间设水平缝,具体见抗规2010版6．4．7条.2）当降低梁高还不能解决超筋问题时,还可以通过减短墙长增加梁长的方式降低连梁线刚度；3）此外,应避免竖向荷载下连梁承受剪力过大,如连梁上最好不要搭设楼面主梁.4）还有避免连梁两侧的剪力墙轴压比相差过大,轴压比相差较大会造成剪力墙的附加剪力,在连梁两侧墙长相差悬殊时很容易出现.5）还可在连梁两端点铰.李国胜的书里提到,可以把连梁点铰.6）虚梁做法之前做一个项目.与电梯间井筒相连的一根连梁超筋很厉害.由700高做到20000都无济于事.听说北京院有一种做法.就是把超筋的连梁设成100x100的虚梁.剪力墙按此计算配筋.保证墙有足够的安全储备.然后连梁还是按原来做成200x400.在配箍率有一定保证的前提下给此连梁配筋..条件是此连梁主要用于耗能不太用于承重.无次梁搭接.对于北京院的上述做法,笔者理解为,其实是执行高规3当连梁破坏对承受竖向荷载无明显影响时,可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析,墙肢截面应按两次计算的较大值计算配筋.4、pkpm梁箍筋超限如何调整?回答：首先要分析到底是什么原因导致了箍筋超限,有几种可能性：1、距离支座很短的地方搁置了一根次梁,这会导致巨大的剪力.2、梁两侧分别搁置了两根次梁,并且间距很小,这会导致巨大的扭矩.3、梁与刚度巨大的柱或者剪力墙相连,结构在侧向力作用下此梁可能形成很大的剪力和弯矩.4、梁上有很大的集中力作用,因此全梁都受到很大的剪力……所以,最根本的方法是调整不合理的结构布置,使得受力合理化,问题自然也就解决了.如果实在不让调整,那么对于情况2、3,有两个方法处理：A、最省事的方法,加大梁宽,这个方法可以在较少增加梁刚度的情况下有效降低配箍率.B、在情况2的次梁搁置点,以及情况3中梁支座的位置设置铰接,问题立刻解决.但是这会影响结构整体刚度,而且计算模型和实际情况有些不符,慎用.情况4的场合,那就只能加大梁截面了,因为这种情况通常不但箍筋,主筋也够呛.情况1么,我觉得只能调整结构布置,实在不行可以考虑在次梁搁置点加腋或者加牛腿.至于PKPM模型,你可以移动一下节点位置,直接搁置到支座上好了.6、PKPM中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多,但其他柱不超筋,柱顶荷载小的柱反而超筋？网友采纳：柱超筋的原因是偏心距大.而偏心距=弯矩/轴力.所以很显然,柱子受到的轴力越小,偏心距越大.如果顶层的主梁跨度很大,而刚度又比较小,那么顶层柱顶会受到很大的弯矩.弯矩很大,又没什么轴力来压住,就不难理解为什么顶层的柱子容易超筋了.最简单的解决办法,当然是增大柱子截面,但估计建筑不让吧.你可以试着加大与柱子连接的主梁的截面高度,尤其是超筋的方向主梁,增大了梁的刚度,梁的变形小,柱子受到的弯矩也就小了.还可以减小梁端弯矩调幅系数.也可以通过设置次梁的方法,例如增加与主梁平行的次梁,从而减小相关主梁的受荷面积,也能有效减小弯矩.追问：超筋的柱子是底层边框柱回答：总之就是受到的轴力越小,就越容易超筋.解决方法我上面说了.不过底层边柱加大截面应该可以没啥不可以吧,你在超筋的那个方向加大一些吧.其他2条回答这个很明显不是因为竖向承载力引起的配筋超,8度区,二级抗震,应该是一个多层框架结构把？风震影响基本上可以忽略,你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下,各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把7、探索者tspt接pkpm很多地方超筋,而PKPM里面没超筋,这怎么解决?提问者采纳一是和程序的设置相关的,包括选筋方案,系数的大小等等.二是因为PK计算出的是配筋计算面积值,而TSPT用以复核截面是否超筋的是以PK计算面积为依据进行实配的钢筋实际选配面积,这里实际面积和计算面积是存在一定差值的（可以依靠TSPT 参数设置进行控制）所以如果配筋偏大的地下室等部位,容易出现计算面积不超筋但接近超筋限制而实际面积正好超过X的计算限制的情况.追问：能说下具体怎么操作吗？那几个参数最重要我调了好几个参数,似乎不起任何作用.回答：你知道后处理有校审功能吧用那个功能看下到底是什么情况另外看下梁设置的帮助文件看看在哪里调一下8、PKPM剪力墙超筋怎么办？回答：这种事情完全看经验,难有万能的解决办法.先看看位移是否偏大,如果偏大说明总体刚度不够,需要增加剪力墙,也许加了就够了.如果位移并不大那么看看地震周期,第一扭转周期比第一周期是否偏大如果偏大就是抗扭刚度不够,需要增加边角部分的剪力墙,并且可以减少一些中间部位的剪力墙.如果周期也没问题那么看空间振动简图,是否局部扭转不均匀,如果有就对应增减剪力墙调整,使之均匀.如果还是不行,那么说明依然有不合理的地方,没看到过不好说,只能针对具体情况改.9、pkpm层高越高剪力墙配筋越大边缘构件的配筋随层的增大配筋增大一字墙没什么变化转角墙和短肢墙是这样到天面层配筋差不多最大.提问者采纳：其主要原因是为了抵抗地震作用,像一字型的构件,基本上只是考虑一个平面方向的地震波输入,而边缘构件在地震时候是会受扭得较大；还有就是在风荷载的作用下,剪力墙的变形为弯曲型,其上部的层间位移较大,为了有效的控制其层间位移,所以越高,配筋越大.10、剪力墙竖向钢筋标注φ(10+8)@100怎么配置,在剪力墙竖向钢筋标注中5.7M的墙下面1.3M标注φ(10+8)@100上面标注φ8@100那怎么配置钢筋？提问者采纳：在下1.3米以下配置10mm的钢筋间距是200mm,8mm的是200mm,8和10是一隔一的间距布置,1.3m以上是全部是8mm的钢筋.。

（一）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.1条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h（根据梁的跨度一般梁高取跨度的（1/8~~1/12）扁梁则取（1/12~~1/18）井字梁（/15~~1/20）挑梁轻1/8 重（/15~~1/6））2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c、h c≥300，圆形柱d≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45(单向板) 且h≥60mmh = l /50 ～ l/45(双向板) 且h≥80mm（二）参数确定基本风压=0.35KN／Ｍ２抗震设防烈度＝６度０.０５ｇ一组楼面楼板面荷载恒载：假定楼板厚度均为１２０ｍｍ０. １２ｘ２５＝３KN／Ｍ２附加面层恒一般是１. ５～２.０KN／Ｍ２３＋２＝５活载：查荷载规范１７页屋面楼板面荷载恒载：假定楼板厚度均为１２０ｍｍ０.１２ｘ２５＝３KN／Ｍ２附加面层恒一般是３.５（按大样计算）活载：查荷载规范２０页三线荷载（墙体荷载）甲方确认隔墙的容重（荷载规范５３页）墙的厚度一般为２００ｍｍ，左右各２０ｍｍ抹灰（水泥砂浆面层容重２０KN／Ｍ３）隔墙荷载：１４KN／Ｍ３Ｘ０.２＝２.８KN／Ｍ２０.０４Ｘ２０KN／Ｍ３＝０.８KN／Ｍ２２.８＋０.８＝３.６KN／Ｍ２３.６KN／Ｍ２Ｘ３ｍ＝１０.８KN／Ｍ（３为层高减粱高）有门不变２.８有窗容重０.４５、100㎏/m3 等于多少kn/m30.25kN/m2=25Kg/m2二saewe部分基本风压= 0.3 kN/m2赣州（50年）荷载规范91页抗震设防烈度=6度0.05g 一组抗规112页一总信息二风荷载城市一般去c类一般不改基本风压= 0.3 kN/m2赣州（50年）荷载规范91页三，地震信息2）抗震设防烈度=6度0.05g 一组抗规131（2010版的112页）1场地类别（地质勘察报告给出）抗震设计规范23 一个地区场地类别基本相同赣州场地类别？2框架抗震等级（看抗震设计规范45）（抗震设防分类标准一般写字楼为丙类幼儿园小学医院升一类为乙类乙类不能直接查表丙类为常规可以查表）结构高度（大屋面+室外=14.4+0.15）为四级3剪力墙抗震等级（无）4考虑偶然偏心（一般建筑勾选上）5考虑双向地震作用勾上6计算振型个数（至少3个，振型数为3的倍数3n n为层数一般到30）7活荷质量折减系数（高规22页3.3.6，民用建筑一般为0.5）8周期折减系数（高规29页，3.3.16）周期越短地震力越大3.3.17 框架取0.659结构的阻尼比（5 钢筋混凝土都为百分之五）高规3.3.810特征周期（抗规33）11多遇地震影响系数最大值（抗规32）0.0412罕遇地震影响系数最大值（一般不用填）13斜交抗侧力构件方向附加地震数14，相应角度（看有没和轴线斜角的墙）四荷载信息五调整信息六设计信息七配筋信息八荷载组合。

PKPM在结构设计中的经验总结PKPM（Peking University Prestressed Concrete Structure Analysis and Design Program）是由北京大学首都和周边地区的统一材料力学研究所开发的计算机程序，用于预应力混凝土结构的分析和设计。

在结构设计中，PKPM是一种常用的工具，其在经验累积和实践中积累了丰富的经验。

以下是PKPM在结构设计中的一些经验总结：1.结构模型的建立：在进行结构分析之前，需要将结构建模，并进行节点和单元的划分。

在建立结构模型时，应该考虑结构的几何特征、荷载情况和支座约束等因素。

准确的结构模型是进行结构分析和设计的基础。

2.荷载分析：在进行结构设计之前，需要对结构施加荷载进行分析。

荷载分析是确定结构所受荷载的类型、大小和作用位置的过程。

在进行荷载分析时，应该考虑静荷载和动荷载，并根据设计要求和规范进行合理的假设。

3.材料性能的选择：在进行结构设计时，需要选择适当的材料，包括混凝土、钢筋和预应力钢筋等。

选择合适的材料能够有效地提高结构的承载性能和使用寿命。

4.结构的稳定性分析：在进行结构设计时，需要考虑结构的稳定性。

对于大跨度的结构，尤其需要进行稳定性分析，以确保结构在受到荷载作用时不会发生整体失稳或局部失稳。

5.预应力计算：在进行预应力混凝土结构设计时，需要进行预应力计算。

预应力计算是确定预应力的大小、方向和作用位置的过程。

通过合理地设置预应力，可以提高结构的受力性能和抗震性能。

6.设计参数的选择：在进行结构设计时，需要选择适当的设计参数，包括截面尺寸、受力钢筋的布置和预应力的设计值等。

合理地选择设计参数可以确保结构的强度和稳定性。

7.节点和连接的设计：在进行结构设计时，需要对节点和连接进行合理设计。

节点和连接的设计是确保结构各部分之间协调和传力良好的关键。

合理的节点和连接设计可以提高结构的整体性能和可靠性。

8.结构监测和强度验收：在结构建成后，需要进行结构监测和强度验收。

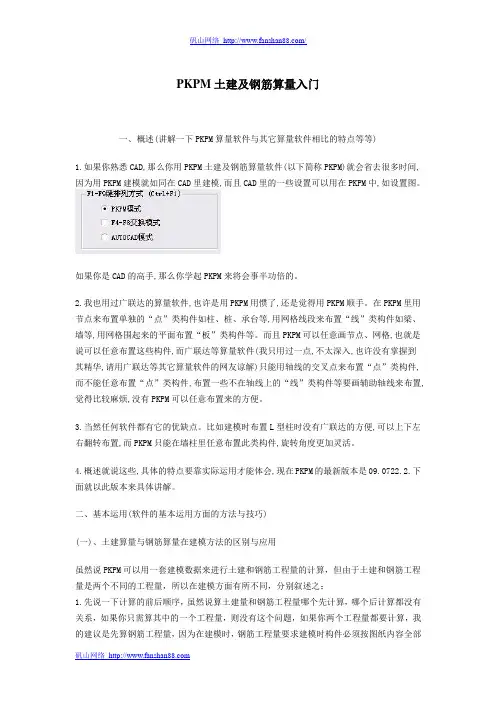

PKPM土建及钢筋算量入门一、概述(讲解一下PKPM算量软件与其它算量软件相比的特点等等)1.如果你熟悉CAD,那么你用PKPM土建及钢筋算量软件(以下简称PKPM)就会省去很多时间,因为用PKPM建模就如同在CAD里建模,而且CAD里的一些设置可以用在PKPM中,如设置图。

如果你是CAD的高手,那么你学起PKPM来将会事半功倍的。

2.我也用过广联达的算量软件,也许是用PKPM用惯了,还是觉得用PKPM顺手。

在PKPM里用节点来布置单独的“点”类构件如柱、桩、承台等,用网格线段来布置“线”类构件如梁、墙等,用网格围起来的平面布置“板”类构件等。

而且PKPM可以任意画节点、网格,也就是说可以任意布置这些构件,而广联达等算量软件(我只用过一点,不太深入,也许没有掌握到其精华,请用广联达等其它算量软件的网友谅解)只能用轴线的交叉点来布置“点”类构件,而不能任意布置“点”类构件,布置一些不在轴线上的“线”类构件等要画辅助轴线来布置,觉得比较麻烦,没有PKPM可以任意布置来的方便。

3.当然任何软件都有它的优缺点。

比如建模时布置L型柱时没有广联达的方便,可以上下左右翻转布置,而PKPM只能在墙柱里任意布置此类构件,旋转角度更加灵活。

4.概述就说这些,具体的特点要靠实际运用才能体会,现在PKPM的最新版本是09.0722.2.下面就以此版本来具体讲解。

二、基本运用(软件的基本运用方面的方法与技巧)(一)、土建算量与钢筋算量在建模方法的区别与应用虽然说PKPM可以用一套建模数据来进行土建和钢筋工程量的计算，但由于土建和钢筋工程量是两个不同的工程量，所以在建模方面有所不同，分别叙述之：1.先说一下计算的前后顺序，虽然说算土建量和钢筋工程量哪个先计算，哪个后计算都没有关系，如果你只需算其中的一个工程量，则没有这个问题，如果你两个工程量都要计算，我的建议是先算钢筋工程量，因为在建模时，钢筋工程量要求建模时构件必须按图纸内容全部输入，而算土建量时则可能是另一种建模方式，比如阳台构件，算土建工程量时，江苏的规定是按水平投影面积计算，建模时也是按水平投影建立的，其工程量包含阳台板、伸出墙外的牛腿和面梁。

2009年12月10日 11:04 A.M.一.PKPM结构设计使用心得****以下为本人集多年PKPM使用心得所写，可能有不对之处，敬请原谅！如果你愿意把你的一些心得与大家共享，请告诉我。

要想PKPM没有错误，很难，最好的办法就是别用她。

如果做结构设计，不太可能不用PKPM，所以，最好不做这行，做“三陪”比这行轻松。

1.在PM中如果有定义错层梁的话，如果错层高差太大，会导致TAT检查出现“有多余节点，必须删除”的错误。

（若PM中定义错层梁，错层高差不能太大）2.如果斜杆高度大于层高，可能会导致TAT数据检查出现“有水平支撑，无法计算”的错误。

（斜杆高度不能大于层高）3.如果定义的工作目录名太长，可能会导致一系列问题，例如：.T文件无法转换为.dwg 文件。

（工作目录名不能太长）4.PKPM生成的.dwg文件字体是两边对齐，在\PKPM的安装目录\cfg\中有ET.lsp程序，可以在AUTOCAD中调用，将文字改为左对齐、右对齐，居中等格式。

5.在PKPM系统中，输入楼板厚度的唯一作用是计算楼板配筋，别无他用。

对于TAT或SATWE，因为已经假设了楼板在平面内无限刚，平面外刚度为零，楼板厚度对于刚度计算不起作用。

所以大家使用TAT或SATWE时，应考虑该假定的合理性。

6.在PKPM.ini文件中定义了斜杆竖向约束作用，如果斜杆变形或应力较大，大家应慎重取值考虑。

7.关于错层，PKPM中，如果楼板相错500以上，一般要按错层考虑。

错层时，应在PM 中按两个标准层进行输入，TAT和SATWE会自动形成错层数据。

如果按一层输入并考虑错层影响，应该在TAT或SATWE中，定义弹性节点等措施。

8. 关于节点太近，如果在PKPM输入时，不进行轴线简化，在节点较多较密的情况下，程序会提示节点太密（小于150）。

此时应进行轴线简化调整，使上下节点尽量对齐。

哪怕相近节点不在同一层，也会对后面的计算产生影响。

（节点不能太密[小于150] ，应进行轴线简化调整）9.关于斜梁、斜杆及斜柱，PKPM中，斜柱、支撑均按斜杆考虑，斜梁和普通梁一样，承受弯矩而无剪力。

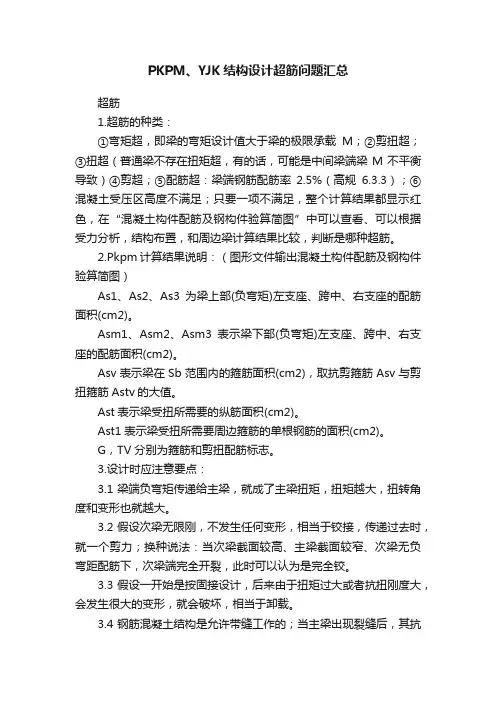

PKPM、YJK结构设计超筋问题汇总超筋1.超筋的种类：①弯矩超，即梁的弯矩设计值大于梁的极限承载M；②剪扭超；③扭超（普通梁不存在扭矩超，有的话，可能是中间梁端梁M不平衡导致）④剪超；⑤配筋超：梁端钢筋配筋率2.5%（高规6.3.3）；⑥混凝土受压区高度不满足；只要一项不满足，整个计算结果都显示红色，在“混凝土构件配筋及钢构件验算简图”中可以查看、可以根据受力分析，结构布置，和周边梁计算结果比较，判断是哪种超筋。

2.Pkpm计算结果说明：（图形文件输出混凝土构件配筋及钢构件验算简图）As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)。

Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)。

Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值。

Ast表示梁受扭所需要的纵筋面积(cm2)。

Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G，TV分别为箍筋和剪扭配筋标志。

3.设计时应注意要点：3.1梁端负弯矩传递给主梁，就成了主梁扭矩，扭矩越大，扭转角度和变形也就越大。

3.2假设次梁无限刚，不发生任何变形，相当于铰接，传递过去时，就一个剪力；换种说法：当次梁截面较高、主梁截面较窄、次梁无负弯距配筋下，次梁端完全开裂，此时可以认为是完全铰。

3.3假设一开始是按固接设计，后来由于扭矩过大或者抗扭刚度大，会发生很大的变形，就会破坏，相当于卸载。

3.4钢筋混凝土结构是允许带缝工作的；当主梁出现裂缝后，其抗扭刚度急速降低，主梁对次梁的嵌固作用降低，在节点出现裂缝，内力出现重分布，次梁端弯矩变小，跨中弯矩变大。

3.5不管是点铰还是不点，次梁对主梁来说始终存在不可忽视的扭矩；次梁和主梁间的扭转是协调扭转，而非纯扭转；.pkpm没有考虑楼板对主梁的约束作用，也就是程序算出的扭矩不是真实的，偏大。

3.6所以当次梁越靠近主梁时，所分配到的扭矩越大，类似于剪力的分布，两者之间可以类比；T=φ*Ip/(r*0.5L)，在相同的转角下，梁长L越短，T越大，那么=T*r/Ip越大，所以很容易发生剪扭超。
