Pkpm自学笔记一、高层结构设计需要控制的七个比值：（1）轴压比（2）剪重比（3）刚度比（4）位移比（5）周期比（6）层间受剪承载力（7）刚重比楼层端部纵向不要设置剪力墙。
超高层：（1）钢管混凝土（2）框架核心筒（外围框架，中间剪力墙）二、软件操作快捷命令dv 恒荷载lv 活荷载s 拉伸zww 正交轴网l 直线hq 画墙qbz 墙布置dbz 洞布置（墙上开洞）lbz 梁布置ex 延伸mi镜像ff 偏移zz 组装mx 模型zbz 柱布置dxs 洞显示sc 删除（节点）sd 删洞sz 删柱sl 删梁bxg 板修改bsc 板生成bj 层编辑（可以一起修改很多层）cfz 层复制（在某一层中改好后可复制到其他层）pp 平行直线swg 删网格（轴线）td 拖动复制（在图案编辑中选择acad 方式）ss 保存xg 斜杆布置注意：（1）电梯间的尺寸宽×高2000×2250（2）板开洞时，先板生成，再kd（开洞）。
（3）带支撑的框架结构：横向刚度弱，支撑便布置在横向，支撑要双向布置，抵抗两个方向的地震力。
（4）剪力墙的长度一般为墙厚的8倍。
三、高层案例讲解要点PMCAD建模部分：1、梁高选取为跨度的1/10估算，次梁的高度取为跨度的1/15估算，一般为200×400，跨度大的时候可选用200×600。
次梁一般采用主梁布置。
2、添加荷载时，荷载定义最好采用自动计算板重，这样恒荷载就只需输入面层做法，一般为1.5kN/m2，活荷载根据使用功能具体确定。
楼梯间处的恒载（不包括休息平台）一般采用7.0kN/m2模拟，公共卫生间恒载一般为8kN/m2，而活荷载：楼梯间（包括休息平台）为3.5kN/m2，公共卫生间为2.5kN/m2，走道为2.5kN/m2。
3、梁的混凝土等级一般为C30，板和梁的混凝土等级保持一致；柱子一般比梁大一点，可选用C35，剪力墙的混凝土等级一般与柱子保持一致钢筋一般采用二级钢HRB400。
对“超筋处理三大方法”的理在邓老师的“某框架写字楼视频”中有处理三大超筋的方法，现对其理解如下，希望批评指正:1.加大截面:（对应结构设计的第一境界：配筋）加大截面就是增加抗力，增大了砼惯性矩，增加了放置钢筋的空间。
一般在建筑要求严格处，如过廊等加大梁宽；建筑要求不严格处，如卫生间等加大梁高。
2.点铰（对应结构设计的第二境界：力）点铰是对输入的弯矩进行调幅到跨中并释放扭矩。
3.力流与刚度（对应结构设计的第三境界：能量，力流是一种能量的流动）,力流与刚度就是通过构件刚度调整来改变输入力流的方向，使力流避开超筋处的构件或减小力流对该构件的输入，将大部分的力流引导到其他构件上，从而达到构件不超筋的目的。
以上是本人的一些浅薄的见解，肯定有理解不到位或是错误的地方，请老师及同学批评指正！第二第三种方法是我常用的，第三种方法有个坏处是会导致其余地方的梁超筋，在高烈度区很明显。
提高强度等级对于梁配筋的影响很有限，对于梁配筋最有效的方法是加高截面第二种方法是以梁端开裂为代价，不宜多用我也刚看完了邓老师的“某框架写字楼视频”，关于超筋的那部分很实用，不过哪些情况可以用点绞，还不太明白。
对于楼主的所说的那三种处理方法实际上可以理解为邓工的1，“抗” 增加截面的面积，也就是增加截面的刚度，刚度增大了抵抗变形的能力也就增强了2，“ 放”主次梁相交处，次梁一端或者两端点铰接，通常是没有办法的办法，一般而言，混凝土结构不可能真正做到铰接，此种方法尽量不要采用，如果从“抗”层面不能解决采取此种“放”方法还是可以的，其实主要还是次梁的负弯矩太大，次梁负弯矩对主梁产生了较大的扭矩，通常主次梁相交处，主梁一般都是抗扭不足！3“导” 就是改变结构传力作为一个结构设计者，处理超筋相对于调整模型参数应该是一个很小的问题，这几种方法大多会经常用到，现简单说一说：1加大截面，这是在超筋不是太大和建筑条件允许梁高的情况下才适用的，有些建筑层高很低，还要做地暖什么的东西，梁高加不上去，这种方法显然不适用。
PKPM操作流程自己总结PKPM（Physical Knowledge Practice Method）是一种在土木工程领域广泛应用的结构设计和计算软件。
其操作流程可总结为以下几个步骤：1.创建模型：首先，需要在PKPM软件中创建一个结构模型。
可以根据实际情况选择创建空间框架、平面框架或平板等模型。
在创建模型时，需要定义模型的几何形状、材料性质和荷载条件等。
2.添加结构元素：在模型中，需要添加各种结构元素，如柱子、梁等。
通过选择适当的元素类型和尺寸，可以反映出实际结构的几何形状和材料特性。
3.定义材料性质：在PKPM中，需要为每种结构元素定义材料性质。
可以选择材料的类型（如混凝土、钢材等），并输入相应的材料参数（如弹性模量、抗拉强度等）。
4.设定荷载条件：在模型中，需要设定结构所承受的荷载条件。
可以选择静荷载、动荷载或温度荷载等，并指定相应的荷载值和作用位置。
5.进行分析计算：一旦模型创建完毕并定义好材料性质和荷载条件，就可以对模型进行分析计算。
在PKPM中，可以选择静力分析、动力分析或非线性分析等不同的分析方法来获得结构的力学性能。
6.查看和分析结果：在计算完成后，可以查看和分析计算结果。
PKPM提供了丰富的结果显示功能，如位移云图、应力云图和反力云图等。
可以通过这些结果来评估结构的性能和安全性等。
7.优化设计：根据对计算结果的分析，可以进行结构的优化设计。
通过调整材料性质、几何形状或荷载条件等参数，可以改善结构的性能和安全性。
8.输出报告：最后，在PKPM中可以输出结构设计和计算的报告。
报告中包括模型的几何形状、材料性质、荷载条件和计算结果等。
可以用于技术交流、审查或归档等。
综上所述，PKPM操作流程包括创建模型、添加结构元素、定义材料性质、设定荷载条件、进行分析计算、查看和分析结果、优化设计以及输出报告等。
通过按照这些步骤进行操作，可以实现结构设计和计算的全过程管理和控制。
PKPM的应用使得土木工程师能够更加高效和准确地完成结构设计和计算工作，提高了工作效率和质量。

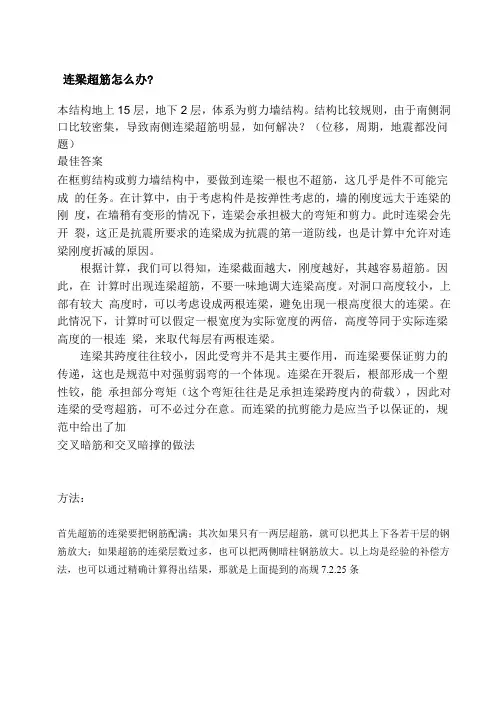

连梁超筋怎么办?本结构地上15层，地下2层，体系为剪力墙结构。
结构比较规则，由于南侧洞口比较密集，导致南侧连梁超筋明显，如何解决？（位移，周期，地震都没问题）最佳答案在框剪结构或剪力墙结构中，要做到连梁一根也不超筋，这几乎是件不可能完成的任务。
在计算中，由于考虑构件是按弹性考虑的，墙的刚度远大于连梁的刚度，在墙稍有变形的情况下，连梁会承担极大的弯矩和剪力。
此时连梁会先开裂，这正是抗震所要求的连梁成为抗震的第一道防线，也是计算中允许对连梁刚度折减的原因。
根据计算，我们可以得知，连梁截面越大，刚度越好，其越容易超筋。
因此，在计算时出现连梁超筋，不要一味地调大连梁高度。
对洞口高度较小，上部有较大高度时，可以考虑设成两根连梁，避免出现一根高度很大的连梁。
在此情况下，计算时可以假定一根宽度为实际宽度的两倍，高度等同于实际连梁高度的一根连梁，来取代每层有两根连梁。
连梁其跨度往往较小，因此受弯并不是其主要作用，而连梁要保证剪力的传递，这也是规范中对强剪弱弯的一个体现。
连梁在开裂后，根部形成一个塑性铰，能承担部分弯矩（这个弯矩往往是足承担连梁跨度内的荷载），因此对连梁的受弯超筋，可不必过分在意。
而连梁的抗剪能力是应当予以保证的，规范中给出了加交叉暗筋和交叉暗撑的做法方法：首先超筋的连梁要把钢筋配满；其次如果只有一两层超筋，就可以把其上下各若干层的钢筋放大；如果超筋的连梁层数过多，也可以把两侧暗柱钢筋放大。
以上均是经验的补偿方法，也可以通过精确计算得出结果，那就是上面提到的高规7.2.25条PKPM的SATWE学习汇总摘要：前言：观点：分析的结构模型化假定是关键三类软件假定：1薄壁柱假定；（杆系计算）；2薄板理论；开小洞化为整板的或板梁连接体的；3壳单元理论：空间三围有平面内外刚度的；Satwe 特点：静力凝聚原理可消去墙元细分产生的内部自由度，保证精度简化自由度输出，矩形洞口大小及空间位置无限制，用于超高层事要用其他软件补充验算可以为基础软件提供上部荷载数据；第一章基本功能及限制功能：梁柱支撑截面形状不限；剪力墙只能考虑矩形洞口但大小位置不限；可分析多塔错层转换层楼板大开洞上部和地下室联合作用；自动考虑荷载不利布置用于多高层工业剧院体育馆大跨结构；自动梁柱偏心刚域影响；自动墙板单元划分；任意指定水平力方向；砖混底框配筋砌体复杂砌体结构空间有限元计算和抗震验算；限制层数《300 每层梁《8000 柱子《5000 墙《3000 支撑《2000 塔数《10 自由度无限；第一章satwe环境各种生成文件*.PM基本信息文件；*.MID中间数据文件；*.sat 几何荷载数据；*.out 计算结果*.t 图形结果前处理参数取值简要：1基本信息：墙元细分最大控制长度：1《X《5米默认为X=2 框支剪力墙可取X=1或1.5；强制采用刚性楼板假定：只有计算结构位移比时候才考虑其他时候不能考虑。

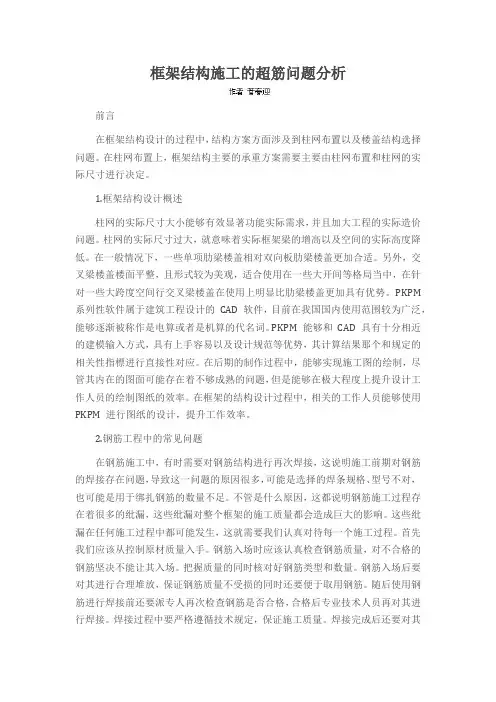

框架结构施工的超筋问题分析前言在框架结构设计的过程中，结构方案方面涉及到柱网布置以及楼盖结构选择问题。
在柱网布置上，框架结构主要的承重方案需要主要由柱网布置和柱网的实际尺寸进行决定。
1.框架结构设计概述柱网的实际尺寸大小能够有效显著功能实际需求，并且加大工程的实际造价问题。
柱网的实际尺寸过大，就意味着实际框架梁的增高以及空间的实际高度降低。
在一般情况下，一些单项肋梁楼盖相对双向板肋梁楼盖更加合适。
另外，交叉梁楼盖楼面平整，且形式较为美观，适合使用在一些大开间等格局当中，在针对一些大跨度空间行交叉梁楼盖在使用上明显比肋梁楼盖更加具有优势。
PKPM 系列性软件属于建筑工程设计的CAD 软件，目前在我国国内使用范围较为广泛，能够逐渐被称作是电算或者是机算的代名词。
PKPM 能够和CAD 具有十分相近的建模输入方式，具有上手容易以及设计规范等优势，其计算结果那个和规定的相关性指標进行直接性对应。
在后期的制作过程中，能够实现施工图的绘制，尽管其内在的图面可能存在着不够成熟的问题，但是能够在极大程度上提升设计工作人员的绘制图纸的效率。
在框架的结构设计过程中，相关的工作人员能够使用PKPM 进行图纸的设计，提升工作效率。
2.钢筋工程中的常见问题在钢筋施工中，有时需要对钢筋结构进行再次焊接，这说明施工前期对钢筋的焊接存在问题，导致这一问题的原因很多，可能是选择的焊条规格、型号不对，也可能是用于绑扎钢筋的数量不足。
不管是什么原因，这都说明钢筋施工过程存在着很多的纰漏，这些纰漏对整个框架的施工质量都会造成巨大的影响。
这些纰漏在任何施工过程中都可能发生，这就需要我们认真对待每一个施工过程。
首先我们应该从控制原材质量入手。
钢筋入场时应该认真检查钢筋质量，对不合格的钢筋坚决不能让其入场。
把握质量的同时核对好钢筋类型和数量。
钢筋入场后要对其进行合理堆放，保证钢筋质量不受损的同时还要便于取用钢筋。
随后使用钢筋进行焊接前还要派专人再次检查钢筋是否合格，合格后专业技术人员再对其进行焊接。
超筋处理对策中民筑友设计院（庄伟）超筋是因为结构或构件位移、相对位移大或变形不协调，结构位移有水平位移，竖向位移，转角及扭转。
超筋也可能是构件抗力小于作用效应。
一、混凝土结构击【SATWE/分析结果图形和文本显示】→【图形文件输出/混凝土构件配筋及钢构件验算简图】，如出现红颜色的数字，则表示超筋。
1超筋的种类超筋大致可以分为以下七种情况：1）弯矩超（如梁的弯矩设计值大于梁的极限承载弯矩）；2）剪扭超；3）扭超；4）剪超；5）配筋超（梁端钢筋配筋率ρ≥2.5%）；6）混凝土受压区高度ζ不满足；7）在水平风荷载或地震作用时由扭转变形或竖向相对位移引起超筋。
2超筋的查看方式超筋可以点击【SATWE/分析结构图形和文本显示】→【图形文件输出/混凝土构件配筋及钢构件验算简图】查看，会看到椭圆框内的数字显红色，如图1所示。
图1梁超筋示意图3超筋的解决方法（1）抗加大构件的截面，提高构件的刚度。
比如加大梁高、梁宽等。
也可以提高混凝土强度等级。
（2）放当梁抗扭超筋，在某些情况下可以点铰，以梁端开裂为代价，不宜多用。
当梁点铰把梁端弯矩调幅到跨中，并释放扭矩，强行点铰不符合实际情况，不安全。
（3）调通过调整结构布置来改变输入力流的方向，使力流避开超筋处的构件，把部分力流引到其他构件。
4对“剪扭超筋”的认识及处理（1）“剪扭超筋”常出现的位置当次梁距主梁支座很近或主梁两边次梁错开（距离很小）与主梁相连时容易引起剪扭超筋。
（2）引起“剪扭超筋”的原因“剪扭超筋”一般是扭矩、剪力比较大。
《混凝土结构设计规范》GB50010-2010第6.4.1条做了相关规定。
（3）“剪扭超筋”的查看方式“剪扭超筋”可以点击【SATWE/分析结构图形和文本显示】 【图形文件输出/混凝土构件配筋及钢构件验算简图】查看，会看到椭圆框内的数字显红色，且TV旁的数字比较大，如图2所示。
图2“剪扭超筋”示意图（4）“剪扭超筋”的解决方法①抗加大主梁的截面，提高其抗扭刚度，也可以提高主梁混凝土强度等级。

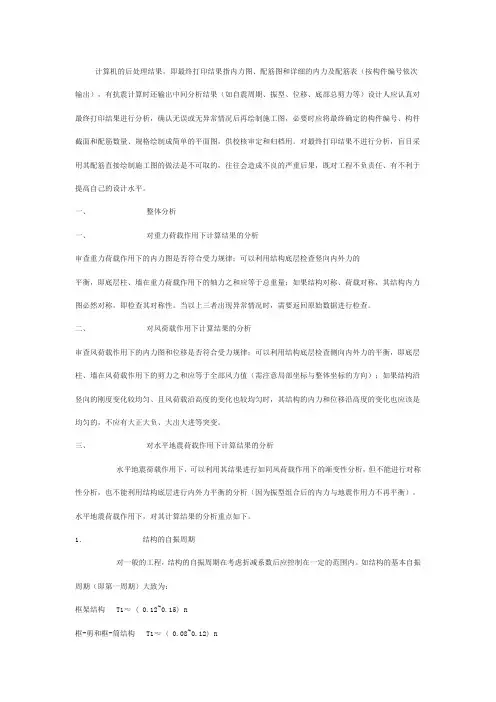

计算机的后处理结果，即最终打印结果指内力图、配筋图和详细的内力及配筋表（按构件编号依次输出），有抗震计算时还输出中间分析结果（如自震周期、振型、位移、底部总剪力等）设计人应认真对最终打印结果进行分析，确认无误或无异常情况后再绘制施工图，必要时应将最终确定的构件编号、构件截面和配筋数量、规格绘制成简单的平面图，供校核审定和归档用。
对最终打印结果不进行分析，盲目采用其配筋直接绘制施工图的做法是不可取的，往往会造成不良的严重后果，既对工程不负责任、有不利于提高自己的设计水平。
一、整体分析一、对重力荷载作用下计算结果的分析审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。
当以上三者出现异常情况时，需要返回原始数据进行检查。
二、对风荷载作用下计算结果的分析审查风荷载作用下的内力图和位移是否符合受力规律；可以利用结构底层检查侧向内外力的平衡，即底层柱、墙在风荷载作用下的剪力之和应等于全部风力值（需注意局部坐标与整体坐标的方向）；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大正大负、大出大进等突变。
三、对水平地震荷载作用下计算结果的分析水平地震荷载作用下，可以利用其结果进行如同风荷载作用下的渐变性分析，但不能进行对称性分析，也不能利用结构底层进行内外力平衡的分析（因为振型组合后的内力与地震作用力不再平衡）。
水平地震荷载作用下，对其计算结果的分析重点如下。
1．结构的自振周期对一般的工程，结构的自振周期在考虑折减系数后应控制在一定的范围内。
如结构的基本自振周期（即第一周期）大致为：框架结构 T1≈ ( 0.12~0.15) n框-剪和框-筒结构 T1≈ ( 0.08~0.12) n剪力墙和筒中筒结构 T1≈(0.04~0.06)n式中,n为建筑物的总层数。
PKPM土建及钢筋算量入门一、概述(讲解一下PKPM算量软件与其它算量软件相比的特点等等)1.如果你熟悉CAD,那么你用PKPM土建及钢筋算量软件(以下简称PKPM)就会省去很多时间,因为用PKPM建模就如同在CAD里建模,而且CAD里的一些设置可以用在PKPM中,如设置图。
如果你是CAD的高手,那么你学起PKPM来将会事半功倍的。
2.我也用过广联达的算量软件,也许是用PKPM用惯了,还是觉得用PKPM顺手。
在PKPM里用节点来布置单独的“点”类构件如柱、桩、承台等,用网格线段来布置“线”类构件如梁、墙等,用网格围起来的平面布置“板”类构件等。
而且PKPM可以任意画节点、网格,也就是说可以任意布置这些构件,而广联达等算量软件(我只用过一点,不太深入,也许没有掌握到其精华,请用广联达等其它算量软件的网友谅解)只能用轴线的交叉点来布置“点”类构件,而不能任意布置“点”类构件,布置一些不在轴线上的“线”类构件等要画辅助轴线来布置,觉得比较麻烦,没有PKPM可以任意布置来的方便。
3.当然任何软件都有它的优缺点。
比如建模时布置L型柱时没有广联达的方便,可以上下左右翻转布置,而PKPM只能在墙柱里任意布置此类构件,旋转角度更加灵活。
4.概述就说这些,具体的特点要靠实际运用才能体会,现在PKPM的最新版本是09.0722.2.下面就以此版本来具体讲解。
二、基本运用(软件的基本运用方面的方法与技巧)(一)、土建算量与钢筋算量在建模方法的区别与应用虽然说PKPM可以用一套建模数据来进行土建和钢筋工程量的计算，但由于土建和钢筋工程量是两个不同的工程量，所以在建模方面有所不同，分别叙述之：1.先说一下计算的前后顺序，虽然说算土建量和钢筋工程量哪个先计算，哪个后计算都没有关系，如果你只需算其中的一个工程量，则没有这个问题，如果你两个工程量都要计算，我的建议是先算钢筋工程量，因为在建模时，钢筋工程量要求建模时构件必须按图纸内容全部输入，而算土建量时则可能是另一种建模方式，比如阳台构件，算土建工程量时，江苏的规定是按水平投影面积计算，建模时也是按水平投影建立的，其工程量包含阳台板、伸出墙外的牛腿和面梁。

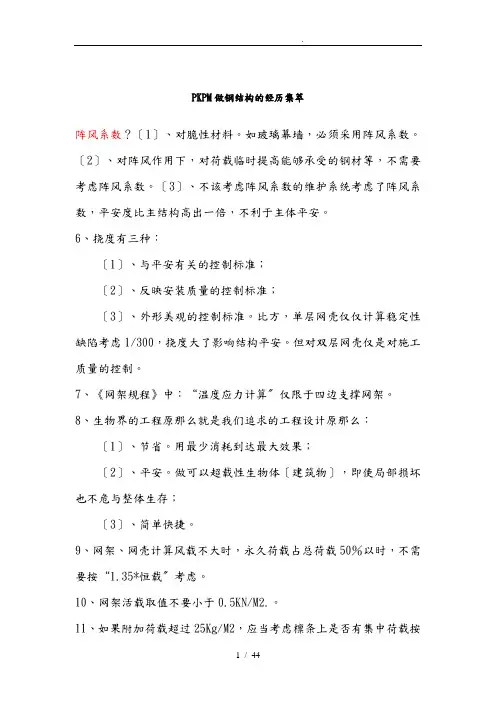

PKPM做钢结构的经历集萃阵风系数？〔1〕、对脆性材料。
如玻璃幕墙，必须采用阵风系数。
〔2〕、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。
〔3〕、不该考虑阵风系数的维护系统考虑了阵风系数，平安度比主结构高出一倍，不利于主体平安。
6、挠度有三种：〔1〕、与平安有关的控制标准；〔2〕、反映安装质量的控制标准；〔3〕、外形美观的控制标准。
比方，单层网壳仅仅计算稳定性缺陷考虑1/300，挠度大了影响结构平安。
但对双层网壳仅是对施工质量的控制。
7、《网架规程》中：“温度应力计算〞仅限于四边支撑网架。
8、生物界的工程原那么就是我们追求的工程设计原那么：〔1〕、节省。
用最少消耗到达最大效果；〔2〕、平安。
做可以超载性生物体〔建筑物〕，即使局部损坏也不危与整体生存；〔3〕、简单快捷。
9、网架、网壳计算风载不大时，永久荷载占总荷载50％以时，不需要按“1.35*恒载〞考虑。
10、网架活载取值不要小于0.5KN/M2.。
11、如果附加荷载超过25Kg/M2，应当考虑檩条上是否有集中荷载按集中荷载计算。
12、中国的《荷载规》对风载的规定和美国规比拟：美国规，向上的风吸力大些，两端水平风力大，中间风力小。
《门式钢架规程》侧移近似计算方法只适合初步估算，正式的侧移计算应用弹性整体计算方法。
13、门式钢架风载取值，对风载《全国民用建筑工程设计技术措施》规定：L/H≤4时应该用《荷载规程》；L/H>4时应该按门式钢架规程。
14、开敞式：指的是开口面积≥80％的墙面面积。
局部封闭式：A、开口集中在一墙面上。
B、该墙面洞口面积大于其他墙面洞口面积之和。
C、开口面大于本墙面5％。
D、不均匀的大开口，部风压加大为+0.6、-0.3〔不再是±0.2〕。
15、“端区宽度〞<“柱距〞时，以一半为界，檩条墙梁哪边多就按哪边算。
16、《门式刚架规程》中风压组合规定以“а<100〞为前提。
此时墙面风压降低10％。
1、PKPM计算中，柱子显示超筋，结果图形如下，请高手指点应该怎么调整？ 回答：首先（0.63）说明轴压比不超限。其他好像主筋箍筋超了，具体各项对应什么我记不清了，查说明就能知道。一般我看到有红的我就去查文本里的超筋信息看具体超了超多少。
一般超筋好解决，最简单也是最合理的就是加大截面，如果建筑设计不同意那就是局部加大混凝土等级采用C40，还有就是加钢筋级别HRB400以上的一般不建议。另外看这个柱上梁的偏心较大不利于抗震.
其他3条回答： 最有效的办法，加大柱截面你的轴压比已经到0.63了，虽然没有超限也算是比较高了，建议加大柱截面
追问：我这个是地下2层，地上6层的框架，截图是一层的，查了规范，轴压比限值是0.85,。还有，轴压比是轴力和Fc*A的比值，这里不是轴压比超限，好像是柱节点域箍筋截面面积 超了。。。
回答：加大柱截面是最有效的办法我不知道你的柱截面面积是多少，节点域抗剪箍筋3.9cm2是大了，但是配也可以配，12@100（4）应该也够了柱长边20cm2偏大很多，要上6根22才够，轴压比是没超限，不过也不小，主要原因应该是在斜梁那里，靠其他方法可能效果不明显。加大柱截面比较有效 追问：我加大了梁截面面积，已经不红了。谢谢你的解答！ 回答：这是节点域抗剪不满足。提高混凝土等级，或者是加大柱子截面！
2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决 提问者采纳 1、板厚不够，板厚取大（短跨3900~4200取110厚，4200~4500取120厚） 2、地下室时，取二级钢试试 3、如果是人防荷载影响，则按塑性板计算 3、PKPM中梁的裂缝出现红字有什么方法解决？ 提问者采纳 计算参数里面有一个按照裂缝配筋，先选这个，如果裂缝还超限的话，看看超过多少，因为pkpm的裂缝计算不太准确，是从柱中算的，实际应该从柱边，所以我一般是看裂缝超多 少，如果在10%以内就不管了，例如限值0.3mm，实际0.33mm是可以的，当然还要看实际情况。如果还超限的话那就减小钢筋直径，增加钢筋根数，关于这些你可以参考混凝土规范第8.1节
延伸：连梁超筋解决措施 1、连梁受力分析当剪力墙在水平力作用下产生侧移时，连梁由于受到两端墙的约束而产生相应约束弯矩，在剪力墙的转角不变情况下，连梁的线刚度越大则约束作用越强，相应产生的约束弯矩也越大。
对于各层平面基本相同的结构，连梁的最大弯矩（剪力）一般出现在最大层间位移角所在层及附近楼层，当连梁刚度相对较大时，其最大内力层会有所下移动。
2、连梁超筋解决措施 剪力墙连梁对剪切变形十分敏感，其名义剪应力限制比较严，在很多情况下设计计算会出现“超限”情况，高规7．2．26 给出了一些处理方法。
1 减小连梁截面高度或采取其他减小连梁刚度的措施。 2抗震设计剪力墙连梁的弯矩可塑性调幅；内力计算时已经按本规程第5．2．1条的规定降低了刚度的连梁，其弯矩值不宜再调幅，或限制再调幅范围。此时，应取弯矩调幅后相应的剪力设计值校核其是否满足本规程第7．2．22条的规定；剪力墙中其他连梁和墙肢的弯矩设计值宜视调幅连梁数量的多少而相应适当增大。
3当连梁破坏对承受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。
1）其中，降低梁高最为有效，因连梁对剪力墙的约束能力随连梁的位移角的减小而减小，梁高h对梁线刚度的影响是三次方的关系，而对受剪承载力是一次方的关系；降低梁高的另外一种方式是连梁中间设水平缝，具体见抗规2010版6．4．7条。 2） 当降低梁高还不能解决超筋问题时，还可以通过减短墙长增加梁长的方式降低连梁线刚度； 3）此外，应避免竖向荷载下连梁承受剪力过大，如连梁上最好不要搭设楼面主梁。 4）还有避免连梁两侧的剪力墙轴压比相差过大，轴压比相差较大会造成剪力墙的附加剪力，在连梁两侧墙长相差悬殊时很容易出现。 5）还可在连梁两端点铰。 李国胜的书里提到，可以把连梁点铰。 6）虚梁做法 之前做一个项目.与电梯间井筒相连的一根连梁超筋很厉害.由700高做到20000都无济于事.听说北京院有一种做法.就是把超筋的连梁设成100x100的虚梁.剪力墙按此计算配筋.保证墙有足够的安全储备.然后连梁还是按原来做成200x400.在配箍率有一定保证的前提下给此连梁配筋..条件是此连梁主要用于耗能不太用于承重.无次梁搭接.
对于北京院的上述做法，笔者理解为，其实是执行高规3当连梁破坏对承受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。
4、pkpm梁箍筋超限如何调整? 回答：首先要分析到底是什么原因导致了箍筋超限，有几种可能性： 1、距离支座很短的地方搁置了一根次梁，这会导致巨大的剪力。 2、梁两侧分别搁置了两根次梁，并且间距很小，这会导致巨大的扭矩。 3、梁与刚度巨大的柱或者剪力墙相连，结构在侧向力作用下此梁可能形成很大的剪力和弯矩。 4、梁上有很大的集中力作用，因此全梁都受到很大的剪力…… 所以，最根本的方法是调整不合理的结构布置，使得受力合理化，问题自然也就解决了。
如果实在不让调整，那么对于情况2、3，有两个方法处理： A、最省事的方法，加大梁宽，这个方法可以在较少增加梁刚度的情况下有效降低配箍率。 B、在情况2的次梁搁置点，以及情况3中梁支座的位置设置铰接，问题立刻解决。但是这会影响结构整体刚度，而且计算模型和实际情况有些不符，慎用。情况4的场合，那就只能加大梁截面了，因为这种情况通常不但箍筋，主筋也够呛。情况1么，我觉得只能调整结构布置，实在不行可以考虑在次梁搁置点加腋或者加牛腿。至于PKPM模型，你可以移动一下节点位置，直接搁置到支座上好了。
6、PKPM 中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多，但其他柱不超筋，柱顶荷载小的柱反而超筋？ 网友采纳：柱超筋的原因是偏心距大。而偏心距=弯矩/轴力。所以很显然，柱子受到的轴力越小，偏心距越大。如果顶层的主梁跨度很大，而刚度又比较小，那么顶层柱顶会受到很大的弯矩。弯矩很大，又没什么轴力来压住，就不难理解为什么顶层的柱子容易超筋了。最简单的解决办法，当然是增大柱子截面，但估计建筑不让吧。你可以试着加大与柱子连接的主梁的截面高度，尤其是超筋的方向主梁，增大了梁的刚度，梁的变形小，柱子受到的弯矩也就小了。还可以减小梁端弯矩调幅系数。也可以通过设置次梁的方法，例如增加与主梁平行的次梁，从而减小相关主梁的受荷面积，也能有效减小弯矩。
追问：超筋的柱子是底层边框柱 回答：总之就是受到的轴力越小，就越容易超筋。解决方法我上面说了。不过底层边柱加大截面应该可以没啥不可以吧，你在超筋的那个方向加大一些吧。
其他2条回答 这个很明显不是因为竖向承载力引起的配筋超，8度区，二级抗震，应该是一个多层框架结构把？风震影响基本上可以忽略，你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下，各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把
7、探索者tspt接pkpm很多地方超筋,而PKPM里面没超筋,这怎么解决? 提问者采纳 一是和程序的设置相关的，包括选筋方案，系数的大小等等。 二是因为PK计算出的是配筋计算面积值，而TSPT用以复核截面是否超筋的是以PK计算面积为依据进行实配的钢筋实际选配面积，这里实际面积和计算面积是存在一定差值的（可以依靠TSPT参数设置进行控制）所以如果配筋偏大的地下室等部位，容易出现计算面积不超筋但接近超筋限制而实际面积正好超过X的计算限制的情况。
追问：能说下具体怎么操作吗？ 那几个参数最重要我调了好几个参数，似乎不起任何作用。 回答：你知道后处理有校审功能吧用那个功能看下到底是什么情况另外看下梁设置的帮助文件看看在哪里调一下
8、PKPM剪力墙超筋怎么办？ 回答：这种事情完全看经验，难有万能的解决办法。先看看位移是否偏大，如果偏大说明总体刚度不够，需要增加剪力墙，也许加了就够了。如果位移并不大那么看看地震周期，
第一扭转周期比第一周期是否偏大如果偏大就是抗扭刚度不够，需要增加边角部分的剪力墙，并且可以减少一些中间部位的剪力墙。 如果周期也没问题那么看空间振动简图，是否局部扭转不均匀，如果有就对应增减剪力墙调整，使之均匀。如果还是不行，那么说明依然有不合理的地方，没看到过不好说，只能针对具体情况改。
9、pkpm 层高越高剪力墙配筋越大边缘构件的配筋随层的增大配筋增大一字墙没什么变化转角墙和短肢墙是这样到天面层配筋差不多最大。
提问者采纳：其主要原因是为了抵抗地震作用，像一字型的构件，基本上只是考虑一个平面方向的地震波输入，而边缘构件在地震时候是会受扭得较大；还有就是在风荷载的作用下，剪力墙的变形为弯曲型，其上部的层间位移较大，为了有效的控制其层间位移，所以越高，配筋越大。
10、剪力墙竖向钢筋标注φ(10+8)@100怎么配置，在剪力墙竖向钢筋标注中5.7M的墙下面1.3M标注φ(10+8)@100 上面标注φ8@100 那怎么配置钢筋？
提问者采纳：在下1.3米以下配置10mm的钢筋间距是200mm，8mm的是200mm，8和10是一隔一的间距布置，1.3m以上是全部是8mm的钢筋。
