PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总PKPM软件结构设计经验汇总 (1)pkpm中柱下条形基础计算 (2)如何迅速提高PKPM结构建模速度？ (3)PKPM悬挑结构的边梁再挑板处理办法 (5)PKPM怎么设悬挑板 (5)PKPM楼板怎么开洞 (6)pkpm梁箍筋超限如何调整? (8)门式刚架结构中夹层的设计用pkpm软件计算时，如何建模计算？(9)pkpm梁箍筋超限如何调整? (10)PKPM框架柱超筋后如何处理？ (11)PKPM配筋计算结果手配钢筋问题？ (11)PKPM钢结构设计经验 (12)pkpm建模时楼梯板厚和荷载如何输入？ (22)PKPM中是一起建模还是分开建模？ (23)PKPM中井字梁的建模方法 (24)PKPM中如何布置变截面梁 (24)PKPM建模不偏轴输入梁柱，影响大不大? (25)pkpm-剪力墙如何根据SATWE计算结果配筋 (25)PKPM施工缝验算超限怎么调整 (30)PKPM三级框架柱结构优化设计 (32)PKPM短肢剪力墙输入方法 (34)PKPM结构技术问题汇总 (36)PKPM短肢剪力墙输入方法 (41)PKPM悬挑板可否传导荷载与扭矩？ (42)38条PKPM钢结构设计问答题，你都知道吗？ (43)PKPM丨Satwe参数详解：活荷载信息 (54)PKPM丨Satwe参数详解：风荷载信息 (57)PKPM丨Satwe参数详解：地震信息 (60)pkpm中柱下条形基础计算pkpm没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，却可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。
步骤如下：1、读入地质资料输入2、参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3、网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4、修改荷载参数、读取荷载5、定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6、退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7、弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8、弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02：查看相关荷载工况下的内力图9、弹性地基梁/参看结果（正常操作）10、弹性地基梁施工图（正常操作）--------------------------------------------------------------------如何迅速提高PKPM结构建模速度？部分工程设计者不论在操作CAD还是PKPM时都习惯于单纯的点菜单操作，这无异于“自废单手”。
![pkpm学习心得体会[工作范文]](https://img.taocdn.com/s1/m/33fc7f0de45c3b3567ec8bde.png)

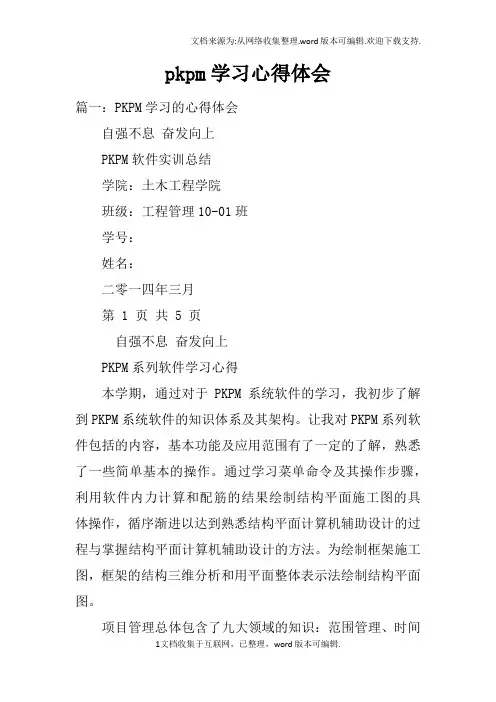

pkpm学习心得体会篇一：PKPM学习的心得体会自强不息奋发向上PKPM软件实训总结学院：土木工程学院班级：工程管理10-01班学号：姓名：二零一四年三月第 1 页共 5 页自强不息奋发向上PKPM系列软件学习心得本学期，通过对于PKPM系统软件的学习，我初步了解到PKPM系统软件的知识体系及其架构。
让我对PKPM系列软件包括的内容，基本功能及应用范围有了一定的了解，熟悉了一些简单基本的操作。
通过学习菜单命令及其操作步骤，利用软件内力计算和配筋的结果绘制结构平面施工图的具体操作，循序渐进以达到熟悉结构平面计算机辅助设计的过程与掌握结构平面计算机辅助设计的方法。
为绘制框架施工图，框架的结构三维分析和用平面整体表示法绘制结构平面图。
项目管理总体包含了九大领域的知识：范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、风险管理、采购管理和整体管理及其方法和工具。
通过全方位的学习，我从更现实的角度进一步体会到什么是项目管理以及学习项目管理课程的重要意义。
现将学习这门课程的心得体会总结为如下几点：项目管理理论知识的学习任何项目都会在范围、时间及成本三个方面受到约束，这就是项目管理的三约束。
项目管理，就是以科学的方法和工具，在范围、时间、成本三者之间寻找到一个合适的平衡点，以便项目所有干系人都尽可能的满意。
项目管理的五个过程组：启动、计划、执行、控制与收尾，贯穿于项目的整个生命周期，对于项目的启动过程，特别要注意组织环境及项目干系人的分析；而在后面的过程中，项目经理要抓好项目的控制，控制的理想结果就是在要求的时间、成本及质量限度内完成双方都满意的项目范围。
项目管理的九大知识领域是指作为项目经理必须具备与掌握的九大块重要知识与能力。
其中核心的四大知识领域是范围、时间、成本与质量管理。
在这些知识领域中还涉及很多的管理工具和技术，以用来帮助项目经理与项目组成员完成项目的管理。
如：络图示法、关键路径法、头脑风暴法、挣得值法等，不同的工具能帮助我们完成不同的管理工作，也可以很好的帮助我们解决在项目的各个过程中完成计划、跟踪、控制等管理过程。
PKPM超筋处理1、PKPM 中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多，但其他柱不超筋，柱顶荷载小的柱反而超筋？网友采纳：柱超筋的原因是偏心距大。
而偏心距=弯矩/轴力。
所以很显然，柱子受到的轴力越小，偏心距越大。
如果顶层的主梁跨度很大，而刚度又比较小，那么顶层柱顶会受到很大的弯矩。
弯矩很大，又没什么轴力来压住，就不难理解为什么顶层的柱子容易超筋了。
最简单的解决办法，当然是增大柱子截面，但估计建筑不让吧。
你可以试着加大与柱子连接的主梁的截面高度，尤其是超筋的方向主梁，增大了梁的刚度，梁的变形小，柱子受到的弯矩也就小了。
还可以减小梁端弯矩调幅系数。
也可以通过设置次梁的方法，例如增加与主梁平行的次梁，从而减小相关主梁的受荷面积，也能有效减小弯矩。
追问：超筋的柱子是底层边框柱回答：总之就是受到的轴力越小，就越容易超筋。
解决方法我上面说了。
不过底层边柱加大截面应该可以没啥不可以吧，你在超筋的那个方向加大一些吧。
其他2条回答这个很明显不是因为竖向承载力引起的配筋超，8度区，二级抗震，应该是一个多层框架结构把？风震影响基本上可以忽略，你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下，各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决提问者采纳1、板厚不够，板厚取大（短跨3900~4200取110厚，4200~4500取120厚）2、地下室时，取二级钢试试3、如果是人防荷载影响，则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋，先选这个，如果裂缝还超限的话，看看超过多少，因为pkpm的裂缝计算不太准确，是从柱中算的，实际应该从柱边，所以我一般是看裂缝超多少，如果在10%以内就不管了，例如限值0.3mm，实际0.33mm是可以的，当然还要看实际情况。
结构计算之超筋问题处理分享1、PKPM计算中,柱子显示超筋,结果图形如下,请高手指点应该怎么调整？回答：首先（0.63）说明轴压比不超限.其他好像主筋箍筋超了,具体各项对应什么我记不清了,查说明就能知道.一般我看到有红的我就去查文本里的超筋信息看具体超了超多少.一般超筋好解决,最简单也是最合理的就是加大截面,如果建筑设计不同意那就是局部加大混凝土等级采用C40,还有就是加钢筋级别HRB400以上的一般不建议.另外看这个柱上梁的偏心较大不利于抗震.其他3条回答：最有效的办法,加大柱截面你的轴压比已经到0.63了,虽然没有超限也算是比较高了,建议加大柱截面追问：我这个是地下2层,地上6层的框架,截图是一层的,查了规范,轴压比限值是0.85,.还有,轴压比是轴力和Fc*A的比值,这里不是轴压比超限,好像是柱节点域箍筋截面面积超了...回答：加大柱截面是最有效的办法我不知道你的柱截面面积是多少,节点域抗剪箍筋3.9cm2是大了,但是配也可以配,12@100（4）应该也够了柱长边20cm2偏大很多,要上6根22才够,轴压比是没超限,不过也不小,主要原因应该是在斜梁那里,靠其他方法可能效果不明显.加大柱截面比较有效追问：我加大了梁截面面积,已经不红了.谢谢你的解答！回答：这是节点域抗剪不满足.提高混凝土等级,或者是加大柱子截面！2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决提问者采纳1、板厚不够,板厚取大（短跨3900~4200取110厚,4200~4500取120厚）2、地下室时,取二级钢试试3、如果是人防荷载影响,则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋,先选这个,如果裂缝还超限的话,看看超过多少,因为pkpm的裂缝计算不太准确,是从柱中算的,实际应该从柱边,所以我一般是看裂缝超多少,如果在10%以内就不管了,例如限值0.3mm,实际0.33mm 是可以的,当然还要看实际情况.如果还超限的话那就减小钢筋直径,增加钢筋根数,关于这些你可以参考混凝土规范第8.1节延伸：连梁超筋解决措施1、连梁受力分析当剪力墙在水平力作用下产生侧移时,连梁由于受到两端墙的约束而产生相应约束弯矩,在剪力墙的转角不变情况下,连梁的线刚度越大则约束作用越强,相应产生的约束弯矩也越大.对于各层平面基本相同的结构,连梁的最大弯矩（剪力）一般出现在最大层间位移角所在层及附近楼层,当连梁刚度相对较大时,其最大内力层会有所下移动.2、连梁超筋解决措施剪力墙连梁对剪切变形十分敏感,其名义剪应力限制比较严,在很多情况下设计计算会出现“超限”情况,高规7．2．26给出了一些处理方法.1减小连梁截面高度或采取其他减小连梁刚度的措施.2抗震设计剪力墙连梁的弯矩可塑性调幅；内力计算时已经按本规程第5．2．1条的规定降低了刚度的连梁,其弯矩值不宜再调幅,或限制再调幅范围.此时,应取弯矩调幅后相应的剪力设计值校核其是否满足本规程第7．2．22条的规定；剪力墙中其他连梁和墙肢的弯矩设计值宜视调幅连梁数量的多少而相应适当增大.3当连梁破坏对承受竖向荷载无明显影响时,可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析,墙肢截面应按两次计算的较大值计算配筋.1）其中,降低梁高最为有效,因连梁对剪力墙的约束能力随连梁的线刚度的减小而减小,梁高h对梁线刚度的影响是三次方的关系,而对受剪承载力是一次方的关系；降低梁高的另外一种方式是连梁中间设水平缝,具体见抗规2010版6．4．7条.2）当降低梁高还不能解决超筋问题时,还可以通过减短墙长增加梁长的方式降低连梁线刚度；3）此外,应避免竖向荷载下连梁承受剪力过大,如连梁上最好不要搭设楼面主梁.4）还有避免连梁两侧的剪力墙轴压比相差过大,轴压比相差较大会造成剪力墙的附加剪力,在连梁两侧墙长相差悬殊时很容易出现.5）还可在连梁两端点铰.李国胜的书里提到,可以把连梁点铰.6）虚梁做法之前做一个项目.与电梯间井筒相连的一根连梁超筋很厉害.由700高做到20000都无济于事.听说北京院有一种做法.就是把超筋的连梁设成100x100的虚梁.剪力墙按此计算配筋.保证墙有足够的安全储备.然后连梁还是按原来做成200x400.在配箍率有一定保证的前提下给此连梁配筋..条件是此连梁主要用于耗能不太用于承重.无次梁搭接.对于北京院的上述做法,笔者理解为,其实是执行高规3当连梁破坏对承受竖向荷载无明显影响时,可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析,墙肢截面应按两次计算的较大值计算配筋.4、pkpm梁箍筋超限如何调整?回答：首先要分析到底是什么原因导致了箍筋超限,有几种可能性：1、距离支座很短的地方搁置了一根次梁,这会导致巨大的剪力.2、梁两侧分别搁置了两根次梁,并且间距很小,这会导致巨大的扭矩.3、梁与刚度巨大的柱或者剪力墙相连,结构在侧向力作用下此梁可能形成很大的剪力和弯矩.4、梁上有很大的集中力作用,因此全梁都受到很大的剪力……所以,最根本的方法是调整不合理的结构布置,使得受力合理化,问题自然也就解决了.如果实在不让调整,那么对于情况2、3,有两个方法处理：A、最省事的方法,加大梁宽,这个方法可以在较少增加梁刚度的情况下有效降低配箍率.B、在情况2的次梁搁置点,以及情况3中梁支座的位置设置铰接,问题立刻解决.但是这会影响结构整体刚度,而且计算模型和实际情况有些不符,慎用.情况4的场合,那就只能加大梁截面了,因为这种情况通常不但箍筋,主筋也够呛.情况1么,我觉得只能调整结构布置,实在不行可以考虑在次梁搁置点加腋或者加牛腿.至于PKPM模型,你可以移动一下节点位置,直接搁置到支座上好了.6、PKPM中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多,但其他柱不超筋,柱顶荷载小的柱反而超筋？网友采纳：柱超筋的原因是偏心距大.而偏心距=弯矩/轴力.所以很显然,柱子受到的轴力越小,偏心距越大.如果顶层的主梁跨度很大,而刚度又比较小,那么顶层柱顶会受到很大的弯矩.弯矩很大,又没什么轴力来压住,就不难理解为什么顶层的柱子容易超筋了.最简单的解决办法,当然是增大柱子截面,但估计建筑不让吧.你可以试着加大与柱子连接的主梁的截面高度,尤其是超筋的方向主梁,增大了梁的刚度,梁的变形小,柱子受到的弯矩也就小了.还可以减小梁端弯矩调幅系数.也可以通过设置次梁的方法,例如增加与主梁平行的次梁,从而减小相关主梁的受荷面积,也能有效减小弯矩.追问：超筋的柱子是底层边框柱回答：总之就是受到的轴力越小,就越容易超筋.解决方法我上面说了.不过底层边柱加大截面应该可以没啥不可以吧,你在超筋的那个方向加大一些吧.其他2条回答这个很明显不是因为竖向承载力引起的配筋超,8度区,二级抗震,应该是一个多层框架结构把？风震影响基本上可以忽略,你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下,各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把7、探索者tspt接pkpm很多地方超筋,而PKPM里面没超筋,这怎么解决?提问者采纳一是和程序的设置相关的,包括选筋方案,系数的大小等等.二是因为PK计算出的是配筋计算面积值,而TSPT用以复核截面是否超筋的是以PK计算面积为依据进行实配的钢筋实际选配面积,这里实际面积和计算面积是存在一定差值的（可以依靠TSPT 参数设置进行控制）所以如果配筋偏大的地下室等部位,容易出现计算面积不超筋但接近超筋限制而实际面积正好超过X的计算限制的情况.追问：能说下具体怎么操作吗？那几个参数最重要我调了好几个参数,似乎不起任何作用.回答：你知道后处理有校审功能吧用那个功能看下到底是什么情况另外看下梁设置的帮助文件看看在哪里调一下8、PKPM剪力墙超筋怎么办？回答：这种事情完全看经验,难有万能的解决办法.先看看位移是否偏大,如果偏大说明总体刚度不够,需要增加剪力墙,也许加了就够了.如果位移并不大那么看看地震周期,第一扭转周期比第一周期是否偏大如果偏大就是抗扭刚度不够,需要增加边角部分的剪力墙,并且可以减少一些中间部位的剪力墙.如果周期也没问题那么看空间振动简图,是否局部扭转不均匀,如果有就对应增减剪力墙调整,使之均匀.如果还是不行,那么说明依然有不合理的地方,没看到过不好说,只能针对具体情况改.9、pkpm层高越高剪力墙配筋越大边缘构件的配筋随层的增大配筋增大一字墙没什么变化转角墙和短肢墙是这样到天面层配筋差不多最大.提问者采纳：其主要原因是为了抵抗地震作用,像一字型的构件,基本上只是考虑一个平面方向的地震波输入,而边缘构件在地震时候是会受扭得较大；还有就是在风荷载的作用下,剪力墙的变形为弯曲型,其上部的层间位移较大,为了有效的控制其层间位移,所以越高,配筋越大.10、剪力墙竖向钢筋标注φ(10+8)@100怎么配置,在剪力墙竖向钢筋标注中5.7M的墙下面1.3M标注φ(10+8)@100上面标注φ8@100那怎么配置钢筋？提问者采纳：在下1.3米以下配置10mm的钢筋间距是200mm,8mm的是200mm,8和10是一隔一的间距布置,1.3m以上是全部是8mm的钢筋.。

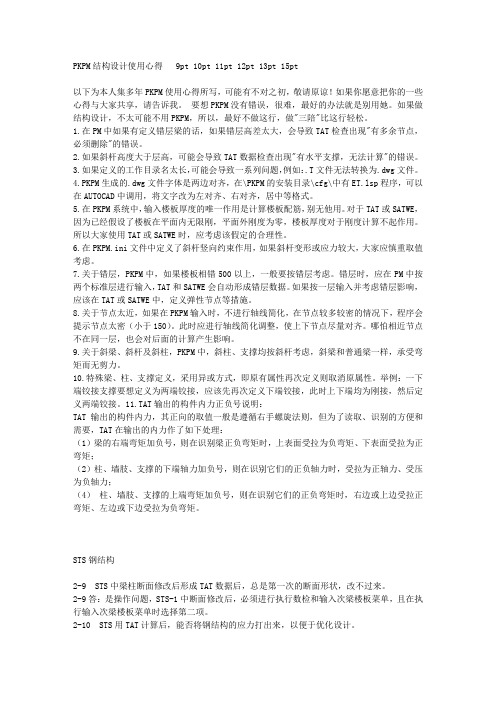

PKPM结构设计使用心得 9pt 10pt 11pt 12pt 13pt 15pt以下为本人集多年PKPM使用心得所写，可能有不对之初，敬请原谅！如果你愿意把你的一些心得与大家共享，请告诉我。
要想PKPM没有错误，很难，最好的办法就是别用她。
如果做结构设计，不太可能不用PKPM，所以，最好不做这行，做"三陪"比这行轻松。
1.在PM中如果有定义错层梁的话，如果错层高差太大，会导致TAT检查出现"有多余节点，必须删除"的错误。
2.如果斜杆高度大于层高，可能会导致TAT数据检查出现"有水平支撑，无法计算"的错误。
3.如果定义的工作目录名太长，可能会导致一系列问题，例如：.T文件无法转换为.dwg文件。
4.PKPM生成的.dwg文件字体是两边对齐，在\PKPM的安装目录\cfg\中有ET.lsp程序，可以在AUTOCAD中调用，将文字改为左对齐、右对齐，居中等格式。
5.在PKPM系统中，输入楼板厚度的唯一作用是计算楼板配筋，别无他用。
对于TAT或SATWE，因为已经假设了楼板在平面内无限刚，平面外刚度为零，楼板厚度对于刚度计算不起作用。
所以大家使用TAT或SATWE时，应考虑该假定的合理性。
6.在PKPM.ini文件中定义了斜杆竖向约束作用，如果斜杆变形或应力较大，大家应慎重取值考虑。
7.关于错层，PKPM中，如果楼板相错500以上，一般要按错层考虑。
错层时，应在PM中按两个标准层进行输入，TAT和SATWE会自动形成错层数据。
如果按一层输入并考虑错层影响，应该在TAT或SATWE中，定义弹性节点等措施。
8.关于节点太近，如果在PKPM输入时，不进行轴线简化，在节点较多较密的情况下，程序会提示节点太密（小于150）。
此时应进行轴线简化调整，使上下节点尽量对齐。
哪怕相近节点不在同一层，也会对后面的计算产生影响。
9.关于斜梁、斜杆及斜柱，PKPM中，斜柱、支撑均按斜杆考虑，斜梁和普通梁一样，承受弯矩而无剪力。
pkpm学习心得体会篇一：PKPM学习的心得体会自强不息奋发向上PKPM软件实训总结学院：土木工程学院班级：工程管理10-01班学号：姓名：二零一四年三月第 1 页共 5 页自强不息奋发向上PKPM系列软件学习心得本学期，通过对于PKPM系统软件的学习，我初步了解到PKPM系统软件的知识体系及其架构。
让我对PKPM系列软件包括的内容，基本功能及应用范围有了一定的了解，熟悉了一些简单基本的操作。
通过学习菜单命令及其操作步骤，利用软件内力计算和配筋的结果绘制结构平面施工图的具体操作，循序渐进以达到熟悉结构平面计算机辅助设计的过程与掌握结构平面计算机辅助设计的方法。
为绘制框架施工图，框架的结构三维分析和用平面整体表示法绘制结构平面图。
项目管理总体包含了九大领域的知识：范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、风险管理、采购管理和整体管理及其方法和工具。
通过全方位的学习，我从更现实的角度进一步体会到什么是项目管理以及学习项目管理课程的重要意义。
现将学习这门课程的心得体会总结为如下几点：项目管理理论知识的学习任何项目都会在范围、时间及成本三个方面受到约束，这就是项目管理的三约束。
项目管理，就是以科学的方法和工具，在范围、时间、成本三者之间寻找到一个合适的平衡点，以便项目所有干系人都尽可能的满意。
项目管理的五个过程组：启动、计划、执行、控制与收尾，贯穿于项目的整个生命周期，对于项目的启动过程，特别要注意组织环境及项目干系人的分析；而在后面的过程中，项目经理要抓好项目的控制，控制的理想结果就是在要求的时间、成本及质量限度内完成双方都满意的项目范围。
项目管理的九大知识领域是指作为项目经理必须具备与掌握的九大块重要知识与能力。
其中核心的四大知识领域是范围、时间、成本与质量管理。
在这些知识领域中还涉及很多的管理工具和技术，以用来帮助项目经理与项目组成员完成项目的管理。
如：网络图示法、关键路径法、头脑风暴法、挣得值法等，不同的工具能帮助我们完成不同的管理工作，也可以很好的帮助我们解决在项目的各个过程中完成计划、跟踪、控制等管理过程。
pkpm的技巧心得——学结构的兄弟们不要错过来源：臧青的日志《PKPM软件在应用中的问题解析》讲义（1）目录第一章：砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”（二）“按规范墙梁方法确定托梁上部荷载”（三）“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用”（四）混凝土墙与砖墙弹性模量比的输入（五）砖混底框结构风荷载的计算（六）砖混底框不计算地震力时该如何设计？（七）砖混底框结构刚度比的计算与调整方法探讨第二章：剪切、剪弯、地震力与地震层间位移比三种刚度比的计算与选择（一）地震力与地震层间位移比的理解与应用（二）剪切刚度的理解与应用（三）剪弯刚度的理解与应用（四）《上海规程》对刚度比的规定（五）工程算例（六）关于三种刚度比性质的探讨第三章：短肢剪力墙结构的计算（一）短肢剪力墙结构中底部倾覆力矩的计算（二）带框支结构短肢剪力墙的计算第四章：多塔结构的计算（一）带变形缝结构的计算（二）大底盘多塔结构的计算第五章：总刚计算模型不过的主要原因（一）多塔定义不对（二）悬空构件（三）铰接构件定义不对第六章：错层结构的计算（一）错层结构的模型输入（二）错层结构的计算第七章：PKPM软件关于砼柱计算长度系数的计算（一）规范要求（二）工程算例（三）SATWE软件的计算结果（四）注意事项（五）如何判断“水平荷载产生的弯矩设计值占总弯矩设计值的75％以上”这个条件？第八章：梁上架柱结构的荷载导算（一）工程概况（二）内力分析第九章：如何选择剪力墙连梁的两种刚度模型（一）剪力墙连梁变形的相对位移（二）结论第十章：板带截面法计算板柱剪力墙结构体系（一）板柱剪力墙结构体系的计算方法（二）有限元法计算的问题（三）板带截面法的特点第十一章：弹性楼板的计算和选择（一）什么是弹性楼板（二）弹性楼板的选择与判断（三）四种计算模式的意义和适用范围（五）工程实例第十二章：斜屋面结构的计算（一）斜屋面的建模（二）软件对屋面斜板的处理（三）斜屋面结构的计算（四）工程实例第十三章：次梁按主梁输和按次梁输的区别（一）导荷方式相同（二）空间作用不同（三）内力计算不同（四）工程实例第十四章：不规则结构方案调整的几种主要方法（一）工程算例1（二）工程算例2第十五章：用SATWE软件计算井字梁结构，为什么其计算结果与查井字梁结构计算表相差很大？（一）计算假定不同（二）计算假定不同的结果（三）工程算例（四）砖混结构，井字梁楼盖，如何计算？第十六章：JCCAD软件应用中的主要问题（一）地质资料的输入（二）荷载的输入（三）筏板基础的输入（四）弹性地基梁基础第十七章：基础的计算（一）联合基础的计算（二）砖混结构构造柱基础的计算（三）浅基础的最小配筋率如何计算？（四）基础重心校核（五）弹性地基梁5种计算模式该如何选择？（六）桩筏筏板有限元计算筏板基础时，倒楼盖和弹性地基梁板模型计算结果差异很大，为什么？（七）为什么同一个梁式筏板基础，采用梁元法计算和采用板元法计算二者之间会相差较大？（八）基础沉降计算时，为什么会出现沉降计算值为0？（九）基床反力系数K值的计算（十）单桩刚度的计算第十八章：钢结构（一）Mu＜1.2Mp何意？如何解决？（二）节点域不满足要求何意？如何解决？（三）门式刚架结构，柱子的截面很大，应力比也很小，为什么柱长细比总不能满足要求？第十九章：其它问题（一）结构周期比的计算（二）为什么SATWE软件在调整0.2Q0系数时要默认最大值为2.0？如果想突破最大默认值该怎么办？（三）为什么有时候弹性板下的位移值小于刚性板下的位移值？（四）模拟施工1、模拟施工2和一次性加载三者之间有何联系与区别？（五）如果地震加速度值不是规范规定中的值该怎么办？（六）砼柱的单、双偏压计算该如何选择？（七）梁柱重叠部分简化为刚域该如何选择？（八）结构振型数的选取（九）顶塔楼地震作用放大系数该如何填？（十）底部加强区起算层号该如何填？（十一）结构基本周期是什么意思？该如何填？（十二）一根砼柱托两根不在同一条轴线上的梁该如何实现？（十三）砼剪力墙暗柱为什么会超筋？（十四）剪力墙边缘构件，钢筋配筋面积太大怎么办？（十五）如何解决人防地下室工程梁延性比超限问题？（十六）斜支撑输入中的常见问题（十七）SATWE软件中“强制执行刚性板假定”是何意？该如何选择？（十八）何时考虑双向地震作用？（十九）SATWE和TAT软件中“底层柱墙最大组合内力”里的值是设计值还是标准值？可否作为基础设计依据？第一章砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用，使得一部分荷载直接传给了竖向构件，从而使墙梁的荷载降低。
超筋情况处理心得超筋摘要：本文总结了超筋的几种类型，及每种超筋的解决方法、详细的分析了超筋的几种原因、剪力墙中连梁超筋的原因，及解决方法，连梁设计时应注意的要点，刚度折减，程序操作等、总结了转换层转换梁及上一层剪力墙超筋的原因及解决方法、转换层受力的特点及转换结构的类型，转换结构的内力调整、pkpm程序对于柱，梁，墙超筋程序的判断。
本文章总结于：刘铮“建筑结构设计快速入门”、朱炳寅“建筑结构设计问答与分析”、“建筑地基基础设计方法及实例分析”、郁彦“高层建筑结构概念设计”、杨星“pkpm结构软件从入门到精通”、钢结构论坛、文献以及网上别人经验总结。
共12页。
2011-11-20---12-28一.超筋的种类：1.弯矩超，即梁的弯矩设计值大于梁的极限承载M；2.剪扭超；3.扭超（普通梁不存在扭矩超，有的话，可能是中间梁端梁M不平衡导致）4.剪超；5.配筋超：梁端钢筋配筋率 2.5%；6.混凝土受压区高度不满足；只要一项不满足，整个计算结果都显示红色，在“混凝土构件配筋及钢构件验算简图”中可以查看、可以根据受力分析，结构布置，和周边梁计算结果比较，判断是哪种超筋。
二.Pkpm计算结果说明：（图形文件输出混凝土构件配筋及钢构件验算简图） As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)。
Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2)。
Asv表示梁在Sb范围内的箍筋面积(cm2)，取抗剪箍筋Asv与剪扭箍筋Astv的大值。
Ast表示梁受扭所需要的纵筋面积(cm2)。
Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。
G，TV分别为箍筋和剪扭配筋标志。
三.设计时应注意要点：1.梁端负弯矩传递给主梁，就成了主梁扭矩，扭矩越大，扭转角度和变形也就越大。
2.假设次梁无限刚，不发生任何变形，相当于铰接，传递过去时，就一个剪力；换种说法：当次梁截面较高、主梁截面较窄、次梁无负弯距配筋下，次梁端完全开裂，此时可以认为是完全铰。
1、PKPM计算中，柱子显示超筋，结果图形如下，请高手指点应该怎么调整？回答：首先（0.63）说明轴压比不超限。
其他好像主筋箍筋超了，具体各项对应什么我记不清了，查说明就能知道。
一般我看到有红的我就去查文本里的超筋信息看具体超了超多少。
一般超筋好解决，最简单也是最合理的就是加大截面，如果建筑设计不同意那就是局部加大混凝土等级采用C40，还有就是加钢筋级别HRB400以上的一般不建议。
另外看这个柱上梁的偏心较大不利于抗震.其他3条回答：最有效的办法，加大柱截面你的轴压比已经到0.63了，虽然没有超限也算是比较高了，建议加大柱截面追问：我这个是地下2层，地上6层的框架，截图是一层的，查了规范，轴压比限值是0.85,。
还有，轴压比是轴力和Fc*A 的比值，这里不是轴压比超限，好像是柱节点域箍筋截面面积超了。
回答：加大柱截面是最有效的办法我不知道你的柱截面面积是多少，节点域抗剪箍筋3.9cm2是大了，但是配也可以配，12@100（4）应该也够了柱长边20cm2偏大很多，要上6根22才够，轴压比是没超限，不过也不小，主要原因应该是在斜梁那里，靠其他方法可能效果不明显。
加大柱截面比较有效追问：我加大了梁截面面积，已经不红了。
谢谢你的解答！回答：这是节点域抗剪不满足。
提高混凝土等级，或者是加大柱子截面！2、PKPM板超筋了怎么办我做PKPM的时候,发现板超筋了,哪个高手帮我解决提问者采纳1、板厚不够，板厚取大（短跨3900~4200取110厚，4200~4500取120厚）2、地下室时，取二级钢试试3、如果是人防荷载影响，则按塑性板计算3、PKPM中梁的裂缝出现红字有什么方法解决？提问者采纳计算参数里面有一个按照裂缝配筋，先选这个，如果裂缝还超限的话，看看超过多少，因为pkpm的裂缝计算不太准确，是从柱中算的，实际应该从柱边，所以我一般是看裂缝超多少，如果在10%以内就不管了，例如限值0.3mm，实际0.33mm是可以的，当然还要看实际情况。
如果还超限的话那就减小钢筋直径，增加钢筋根数，关于这些你可以参考混凝土规范第8.1节延伸：连梁超筋解决措施1、连梁受力分析当剪力墙在水平力作用下产生侧移时，连梁由于受到两端墙的约束而产生相应约束弯矩，在剪力墙的转角不变情况下，连梁的线刚度越大则约束作用越强，相应产生的约束弯矩也越大。
对于各层平面基本相同的结构，连梁的最大弯矩（剪力）一般出现在最大第 3 页层间位移角所在层及附近楼层，当连梁刚度相对较大时，其最大内力层会有所下移动。
2、连梁超筋解决措施剪力墙连梁对剪切变形十分敏感，其名义剪应力限制比较严，在很多情况下设计计算会出现“超限”情况，高规7．2．26 给出了一些处理方法。
1 减小连梁截面高度或采取其他减小连梁刚度的措施。
2抗震设计剪力墙连梁的弯矩可塑性调幅；内力计算时已经按本规程第5．2．1条的规定降低了刚度的连梁，其弯矩值不宜再调幅，或限制再调幅范围。
此时，应取弯矩调幅后相应的剪力设计值校核其是否满足本规程第7．2．22条的规定；剪力墙中其他连梁和墙肢的弯矩设计值宜视调幅连梁数量的多少而相应适当增大。
3当连梁破坏对承受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。
1）其中，降低梁高最为有效，因连梁对剪力墙的约束能力随连梁的位移角的减小而减小，梁高h对梁线刚度的影响是三次方的关系，而对受剪承载力是一次方的关系；降低梁高的另外一种方式是连梁中间设水平缝，具体见抗规2010版6．4．7条。
2）当降低梁高还不能解决超筋问题时，还可以通过减短墙长增加梁长的方式降低连梁线刚度；3）此外，应避免竖向荷载下连梁承受剪力过大，如连梁上最好不要搭设楼面主梁。
4）还有避免连梁两侧的剪力墙轴压比相差过大，轴压比相差较大会造成剪力墙的附加剪力，在连梁两侧墙长相差悬殊时很容易出现。
5）还可在连梁两端点铰。
李国胜的书里提到，可以把连梁点铰。
6）虚梁做法之前做一个项目.与电梯间井筒相连的一根连梁超筋很厉害.由700高做到20000都无济于事.听说北京院有一种做法.就是把超筋的连梁设成100x100的虚梁.剪力墙按此计算配筋.保证墙有足够的安全储备.然后连梁还是按原来做成200x400.在配箍率有一定保证的前提下给此连梁配筋..条件是此连梁主要用于耗能不太用于承重.无次梁搭接.对于北京院的上述做法，笔者理解为，其实是执行高规3当连梁破坏对承第 5 页受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。
4、pkpm梁箍筋超限如何调整?回答：首先要分析到底是什么原因导致了箍筋超限，有几种可能性：1、距离支座很短的地方搁置了一根次梁，这会导致巨大的剪力。
2、梁两侧分别搁置了两根次梁，并且间距很小，这会导致巨大的扭矩。
3、梁与刚度巨大的柱或者剪力墙相连，结构在侧向力作用下此梁可能形成很大的剪力和弯矩。
4、梁上有很大的集中力作用，因此全梁都受到很大的剪力……所以，最根本的方法是调整不合理的结构布置，使得受力合理化，问题自然也就解决了。
如果实在不让调整，那么对于情况2、3，有两个方法处理：A、最省事的方法，加大梁宽，这个方法可以在较少增加梁刚度的情况下有效降低配箍率。
B、在情况2的次梁搁置点，以及情况3中梁支座的位置设置铰接，问题立刻解决。
但是这会影响结构整体刚度，而且计算模型和实际情况有些不符，慎用。
情况4的场合，那就只能加大梁截面了，因为这种情况通常不但箍筋，主筋也够呛。
情况1么，我觉得只能调整结构布置，实在不行可以考虑在次梁搁置点加腋或者加牛腿。
至于PKPM模型，你可以移动一下节点位置，直接搁置到支座上好了。
6、PKPM 中框架柱在什么情况下超筋？超筋后如何处理？具体方法？为什么上层结构传到柱顶的荷载比其他柱小很多，但其他柱不超筋，柱顶荷载小的柱反而超筋？网友采纳：柱超筋的原因是偏心距大。
而偏心距=弯矩/轴力。
所以很显然，柱子受到的轴力越小，偏心距越大。
如果顶层的主梁跨度很大，而刚度又比较小，那么顶层柱顶会受到很大的弯矩。
弯矩很大，又没什么轴力来压住，就不难理解为什么顶层的柱子容易超筋了。
最简单的解决办法，当然是增大柱子截面，但估计建筑不让吧。
你可以试着加大与柱子连接的主梁的截面高度，尤其是超筋的方向主梁，增大了梁的刚度，梁的变形小，柱子受到的弯矩也就小了。
还可以减小梁端弯矩调幅系数。
也可以通过设置第 7 页次梁的方法，例如增加与主梁平行的次梁，从而减小相关主梁的受荷面积，也能有效减小弯矩。
追问：超筋的柱子是底层边框柱回答：总之就是受到的轴力越小，就越容易超筋。
解决方法我上面说了。
不过底层边柱加大截面应该可以没啥不可以吧，你在超筋的那个方向加大一些吧。
其他2条回答这个很明显不是因为竖向承载力引起的配筋超，8度区，二级抗震，应该是一个多层框架结构把？风震影响基本上可以忽略，你这个超应该是由于地震引起的~你首先看看在点取了刚性楼板假定的情况下，各个参数是否已经调过去了~然后在考虑其柱子的配筋问题把7、探索者tspt接pkpm很多地方超筋,而PKPM里面没超筋,这怎么解决?提问者采纳一是和程序的设置相关的，包括选筋方案，系数的大小等等。
二是因为PK计算出的是配筋计算面积值，而TSPT用以复核截面是否超筋的是以PK计算面积为依据进行实配的钢筋实际选配面积，这里实际面积和计算面积是存在一定差值的（可以依靠TSPT参数设置进行控制）所以如果配筋偏大的地下室等部位，容易出现计算面积不超筋但接近超筋限制而实际面积正好超过X的计算限制的情况。
追问：能说下具体怎么操作吗？那几个参数最重要我调了好几个参数，似乎不起任何作用。
回答：你知道后处理有校审功能吧用那个功能看下到底是什么情况另外看下梁设置的帮助文件看看在哪里调一下8、PKPM剪力墙超筋怎么办？回答：这种事情完全看经验，难有万能的解决办法。
先看看位移是否偏大，如果偏大说明总体刚度不够，需要增加剪力墙，也许加了就够了。
如果位移并不大那么看看地震周期，第一扭转周期比第一周期是否偏大如果偏大就是抗扭刚度不够，需要增加边角部分的剪力墙，并且可以减少一些中间部位的剪力墙。
如果周期也没问题那么看空间振动简图，是否局部扭转不均匀，如果有就对应增减剪力墙调整，使之均匀。
如果还是不行，那么说明依然有不合理的地方，没看到过不好说，只能针对具体情况改。
第 9 页9、pkpm 层高越高剪力墙配筋越大边缘构件的配筋随层的增大配筋增大一字墙没什么变化转角墙和短肢墙是这样到天面层配筋差不多最大。
提问者采纳：其主要原因是为了抵抗地震作用，像一字型的构件，基本上只是考虑一个平面方向的地震波输入，而边缘构件在地震时候是会受扭得较大；还有就是在风荷载的作用下，剪力墙的变形为弯曲型，其上部的层间位移较大，为了有效的控制其层间位移，所以越高，配筋越大。
10、剪力墙竖向钢筋标注φ(10+8)@100怎么配置，在剪力墙竖向钢筋标注中5.7M的墙下面1.3M标注φ(10+8)@100上面标注φ8@100 那怎么配置钢筋？提问者采纳：在下1.3米以下配置10mm的钢筋间距是200mm，8mm的是200mm，8和10是一隔一的间距布置，1.3m以上是全部是8mm的钢筋。
