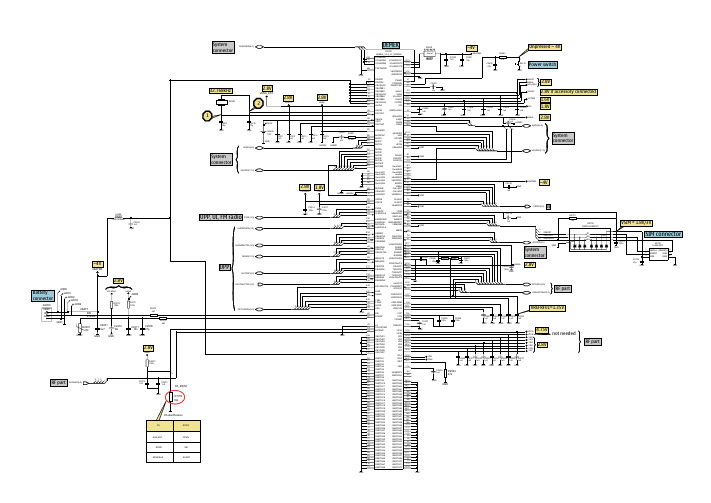

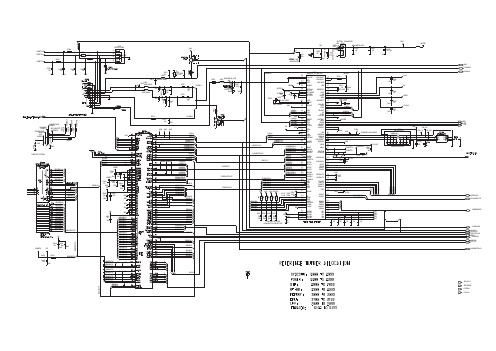

NOKIA数据线规格及线路图一、线路规格及功能二、Nokia手机传输线NOKIA 61xx ,51xx 传输线电路图原电路图(使用Maxim 3232)原电路layout图(使用Maxim 3232)修改后电路图(使用Maxim 232CPE,或Hin232CP)手机接脚图1 - VIN CHARGER INPUT VOLTAGE 8.4V 0.8A2 - CHRG CTRL CHARGER CONTROL PWM 32Khz3 - XMIC MIC INPUT 60mV - 1V4 - SGND SIGNAL GROUND5 - XEAR EAR OUTPUT 80mV - 1V6 - MBUS 9600 bps7 - FBUS_RX 115.2 Kbps8 - FBUS_TX 115.2 Kbps9 - L_GND CHARGER / LOGIC GND三、NOKIA 8110 传输线电路图手机接脚图注:1.市面上一般可以买到的Maxim232大都是232CPE(C表工作范围,PE表16Pin DIP包装),所以若要比较高的速度,就要使用1uF的电容,速度可达120Kbps,若使用0.1uF速度就只有64Kbps,若您买到的是Maxim 232ACPE则只要使用0.1uF即可以有200Kbps的速度.2.Maxim 232的耗电流比较大,大约二对通信埠全用上的话要15ma的电流,因我们只用到一对通信埠所以会小一点,但目前有些电脑及NOTEBOOK的com port都设计成低电压,所以有人用Maxim 232来做就无法正常工作,可改用Hirris HIN232CP (16Pin DIP包装)耗电流比较小,只要5ma,若再不行可把稳压IC 78L05一起拿掉,接法看下面做法.五、自制电路例子(使用Hirris HIN232CB SMT IC)。
诺基亚DKU-5USB数据线内部构造诺基亚DKU-5 USB数据线内部构造电子电路原理图适用于诺基亚3100,3105,3120,3108,6108,6100,6100I,等型号的手机的数据线制作电路图数据线电路图:手机的POP-PORT接口共有14个接触点，从分开的那个触点开始算1号，分别是：1、V In2、Gnd 地线3、ACI 中断线-耳机上的挂机键4、V Out5、USB PwrDet 接USB 电源6、F-Bus Rx USB 接收信号7、F-Bus Tx USB 发射信号8、Gnd USB 地线9、XMic N 麦克风-10、XMic P 麦克风+11、HS Ear L N 耳机左声道-12、HS Ear L P 耳机左声道+13、HS Ear R N 耳机右声道-14、HS Ear R P 耳机右声道+下面是DKU-2 USB TO 手机接口只有6针123、ACI 中断线-耳机上的挂机键4、V Out5、USB PwrDet 接USB 电源6、F-Bus Rx USB 接收信号7、F-Bus Tx USB 发射信号8、Gnd USB 地线42是USB1．0的而53是USB2.0的！ca-42对应的是dku-5，而ca-53对应的是dku-2CA-53是诺基亚公司2005年推出的最新数据线型号,兼容已往DKU-2支持的所有机型,并且采用USB 2.0接口,拥有最为迅速的传输速率,是DKU-2不可相比的。
诺基亚官方建议在新款手机上使用CA-53数据线。
CA-53加强了传输的稳定性及更适合于新款手机（nokia)使用，通过数据线可以将手机连接到电脑完成同步，备份，铃声下载，gprs 上网等功能。
NOKIA HS-3改制3.5mm耳机
现有一个听筒坏了的3.5mm的耳机，一个不再使用的诺基亚N73 HS-3型号的耳机，想着二者合而为一，能制造出一个可用的耳机，于是百度了多种方法。
最后改制成功。
在此先感谢“梦里寻梦的梦的空间-百度空间”的“诺基亚N70 N72等 HS-3型号耳机接线图”文章。
从左到右线的颜色依次为：绿色、白色、红色、黑色、黄色、绿红色、蓝色、橙色、绿金色
将HS-3的原插接头剪掉。
剥去线外皮后有9根线，选择绿红色、蓝色、橙色、绿金色4根线备用，要用打火机将线头烧一下，这样可能去除掉绝缘层。
将旧3.5mm的耳机耳塞处剪掉，剥去线外皮后有4根线，红色和金色为一个耳机的线，绿色和金色的为另一根线。
将HS-3和3.5mm的色线按以下对应关系焊接。
至此，一个新的耳机就完成了。
参考信息：
常见的线控耳机，不管接口类型如何(音频接口、USB接口等)，基本上都是采用四线连接，其中“共用回线GND”是耳机左右声道、话筒、输出控制的共用回线，这个原理是一定的，只不过各厂商为了达到垄断利益，在线极功用上做些手脚。
例如(以上图插头为例)：插头由上到下有四个电极，如果把第一和第三电极接线对调，其现象是一个耳机无声且线控失效、话筒失效；如果把第三和第四电极接线对调，其现象是两个耳机都无声。
改动时，只需在微动开关处，按照原理图捋顺接线即可。
手机耳机接线图
四极耳机(插头上有四个级)一般多用于手机。
针对手机耳机：
为了解答该问题，我们将耳机插头上的四个极从插头顶端到靠近电线塑胶部分依次定义为：“A 、B 、C 、D ”。
万
一、一般品牌的手机耳机：
D 为负极共用；
A 接左喇叭正极，经过喇叭后到达D （D 为负极共用）；
B 接右喇叭正极，经过喇叭后到达D （D 为负极共用）；
C 接麦克风正极，经过喇叭后到达
D （D 为负极共用）。
二、苹果iPhone 手机耳机：
C 为负极共用；A 接左喇叭正极，经过喇叭后到达C （C 为负极共用）；
B 接右喇叭正极，经过喇叭后到达
C （C 为负极共用）；
D 接麦克风正极，经过喇叭后到达C （C
为负极共用）。
手机耳机接线图四极耳机(插头上有四个级)一般多用于手机。
针对手机耳机：为了解答该问题，我们将耳机插头上的四个极从插头顶端到靠近电线塑胶部分依次定义为：“A、B、C、D”。
一、一般品牌的手机耳机：D为负极共用；A接左喇叭正极，经过喇叭后到达D（D为负极共用）；B接右喇叭正极，经过喇叭后到达D（D为负极共用）；C接麦克风正极，经过喇叭后到达D（D为负极共用）。
二、苹果iPhone手机耳机：C为负极共用；A接左喇叭正极，经过喇叭后到达C（C为负极共用）；B接右喇叭正极，经过喇叭后到达C（C为负极共用）；D接麦克风正极，经过喇叭后到达C（C为负极共用）。
三、俺用的山寨手机耳机：拆开后测量的电路图自己维修的玩家需要了解耳机的结构，并且会使用万用表及电烙铁。
耳机使用注意事项：1．最好不要在睡觉时配带耳机。
一般人绝对不可能一夜不动，时间长了，耳机线不是缠绕在脖子上就是两根线像麻花似的拧在一起，有的大耳机甚至外壳被压坏了。
2．使用耳机后要把耳机线上的汗水等擦掉。
这些人体分泌出来的东西，含有油脂什么的，是线材的隐形杀手。
时间久了，线材就会老化，最后导致开缝、断裂。
3．在使用耳机时最好不要吸烟。
谁都有不小心的时候，无论是耳机外壳、耳机线烫了，成百上千大洋你能不心疼？？？另外烟灰会进入到耳机外壳里粘在震膜上，时间久了声音就不对了。
4．使用前一定关小音量。
如果你的输出设备的音量过大，不仅震耳朵，轻者震膜褶皱。
重者把耳机的音圈烧毁。
5．耳机远离强磁。
单元的磁体磁性会下降，久而久之灵敏度就会下降！6．耳机远离潮湿。
耳机单元内的焊盘会上锈，电阻增大，你的耳机就会偏音。
7．插头部分。
有的朋友喜欢把mp3什么的放在裤兜里，插头出线部分很容易折，时间久了就会断线。
8．不要拆卸。
好奇心太强了，就弄开看看。
有的耳机很难拆开的，就是你弄开80%也坏了。
9．冬季最好不要在外面使用。
冬季冷，线材比较硬、脆，过度的折弯很容易弄断线材。
这时也不要对耳机线加热，高温会加速线材的老化。
