耳机中的基本电路知识

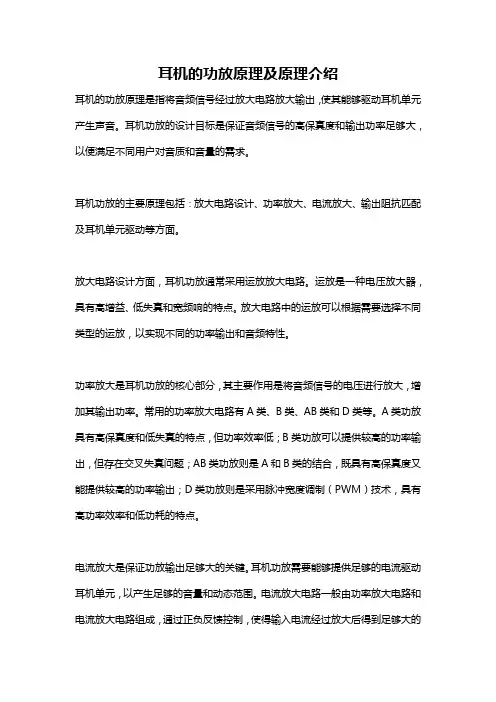

耳机的功放原理及原理介绍耳机的功放原理是指将音频信号经过放大电路放大输出，使其能够驱动耳机单元产生声音。

耳机功放的设计目标是保证音频信号的高保真度和输出功率足够大，以便满足不同用户对音质和音量的需求。

耳机功放的主要原理包括：放大电路设计、功率放大、电流放大、输出阻抗匹配及耳机单元驱动等方面。

放大电路设计方面，耳机功放通常采用运放放大电路。

运放是一种电压放大器，具有高增益、低失真和宽频响的特点。

放大电路中的运放可以根据需要选择不同类型的运放，以实现不同的功率输出和音频特性。

功率放大是耳机功放的核心部分，其主要作用是将音频信号的电压进行放大，增加其输出功率。

常用的功率放大电路有A类、B类、AB类和D类等。

A类功放具有高保真度和低失真的特点，但功率效率低；B类功放可以提供较高的功率输出，但存在交叉失真问题；AB类功放则是A和B类的结合，既具有高保真度又能提供较高的功率输出；D类功放则是采用脉冲宽度调制（PWM）技术，具有高功率效率和低功耗的特点。

电流放大是保证功放输出足够大的关键。

耳机功放需要能够提供足够的电流驱动耳机单元，以产生足够的音量和动态范围。

电流放大电路一般由功率放大电路和电流放大电路组成，通过正负反馈控制，使得输入电流经过放大后得到足够大的输出电流。

输出阻抗匹配是为了保证功放输出电路和耳机之间的阻抗匹配，从而避免信号反射和损耗。

耳机单元的阻抗通常在几十欧姆到几百欧姆之间，而功放输出电阻通常在几欧姆到几十欧姆之间，因此需要通过合适的输出阻抗匹配来实现信号的传递和耦合。

驱动耳机单元是将放大后的信号通过耳机单元转换成音频信号的过程。

耳机单元是将电流信号转换为声音的器件，通常由动圈、电容或电磁等原理实现。

功放输出电路需要根据耳机单元的特性来设计，以保证输出信号能够驱动耳机单元并产生良好的声音效果。

总之，耳机功放的原理是通过放大电路将音频信号进行放大输出，同时保证功率输出和信号质量，并通过输出阻抗匹配和耳机单元驱动来实现音频信号的转换和传递。

耳机电路图
耳机最容易损坏的是耳机线，有能力自己更换耳机线的用户，可以拆开导线自己修复耳机。

自己维修的玩家需要了解耳机的结构，并且会使用万用表及电烙铁。

耳机线全长2.2米，中间有调音器，内带咪头。

插头为2个3.5毫米的立体声插头，一个是喇叭插头，一个是麦克风插头，喇叭插头为黑色，麦克风插头为红色。

编织线直径3.7毫米，长度2米，弹簧线直径3.0毫米，压缩长度20厘米，拉长长度35厘米，耳机线全长2.2米。

耳机线的引出线分别为金色、红色和绿色，其中金色接左右声道喇叭的公共线，绿色线接做声道，红色线接右声道！将调音器调到最下面，也就是音量调整到最大，然后用万用表测量金色引出线与红色引出线之间，电阻大约500欧姆，测量金色引出线与绿色引出线之间，电阻也大约是500欧姆。

耳机乐理知识点总结大全一、耳机的类型耳机按照佩戴方式可分为耳塞式、头戴式、入耳式等不同类型。

根据技术原理可分为有线耳机和无线耳机，耳机的选择根据个人的喜好、使用场景和音质要求来决定。

头戴式耳机适合长时间佩戴，音质较好；入耳式耳机易携带、音质较好；耳塞式耳机侧重于隔音效果、音质效果平衡。

二、音频技术知识1. 高保真音频技术高保真音频（Hi-Fi）是一种以重现原始声音为目标的音频技术。

通过提高音频的采样率、位深度和频率范围，可以提高音频的还原度，使得音频更加接近原始声音。

在耳机中，高保真音频技术主要体现在驱动单元、线材和播放设备上。

选择高保真音频技术的耳机可以提供更加真实、清晰的音质表现。

2. 噪音控制技术噪音控制技术是现代耳机技术中非常重要的一部分，它主要包括主动降噪和被动降噪两种方式。

主动降噪采用电子元件对噪音进行干扰和抵消，有效地减少外界噪音的影响；被动降噪则通过物理隔音材料隔绝外界噪音，减少噪音对耳机音质的影响。

选择具有噪音控制技术的耳机可以在嘈杂环境中提供更清晰的音乐享受。

3. 立体声效果技术立体声效果技术可以让音频在左右两个声道上产生差异，从而实现立体声效果。

在耳机中，通过合理设计驱动单元和声音处理电路，可以实现更为真实的立体声效果。

选择具有立体声效果技术的耳机可以提供更加丰富的音乐表现，让听众仿佛置身于音乐现场。

三、声学理论知识1. 驱动单元驱动单元是耳机中最为核心的部件，它负责将电信号转化为声音。

不同类型的耳机采用的驱动单元也有所不同，常见的有动圈式驱动单元、平衡式动铁单元、电子静电式驱动单元等。

动圈式驱动单元音色饱满，重低音效果好；平衡式动铁单元音质准确，高频延伸性好；电子静电式驱动单元高频纯净，层次感强。

2. 阻抗与灵敏度阻抗是指随着交流信号频率的增加，电路对电流的阻碍作用。

耳机的阻抗越大，对放大器的要求也就越高；而灵敏度则是指在单位电压下，耳机可以输出的声音大小。

对于手机等移动设备，一般选择阻抗较低、灵敏度较高的耳机，而对于音响系统等需要外接功放的设备，可以选择阻抗较高的耳机。

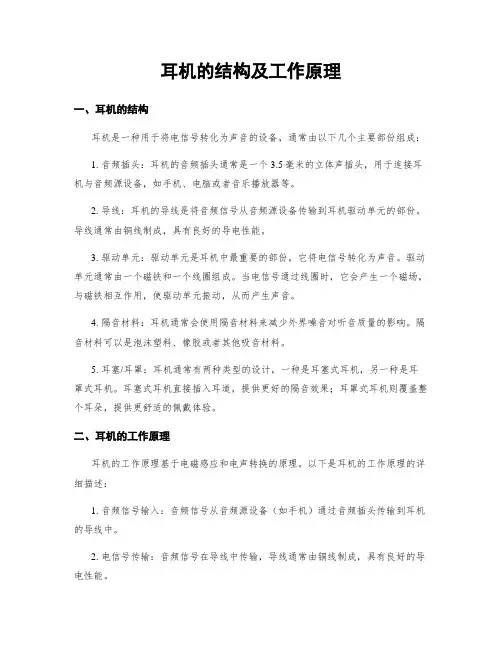

耳机的结构及工作原理一、耳机的结构耳机是一种用于将电信号转化为声音的设备，通常由以下几个主要部份组成：1. 音频插头：耳机的音频插头通常是一个3.5毫米的立体声插头，用于连接耳机与音频源设备，如手机、电脑或者音乐播放器等。

2. 导线：耳机的导线是将音频信号从音频源设备传输到耳机驱动单元的部份。

导线通常由铜线制成，具有良好的导电性能。

3. 驱动单元：驱动单元是耳机中最重要的部份，它将电信号转化为声音。

驱动单元通常由一个磁铁和一个线圈组成。

当电信号通过线圈时，它会产生一个磁场，与磁铁相互作用，使驱动单元振动，从而产生声音。

4. 隔音材料：耳机通常会使用隔音材料来减少外界噪音对听音质量的影响。

隔音材料可以是泡沫塑料、橡胶或者其他吸音材料。

5. 耳塞/耳罩：耳机通常有两种类型的设计，一种是耳塞式耳机，另一种是耳罩式耳机。

耳塞式耳机直接插入耳道，提供更好的隔音效果；耳罩式耳机则覆盖整个耳朵，提供更舒适的佩戴体验。

二、耳机的工作原理耳机的工作原理基于电磁感应和电声转换的原理。

以下是耳机的工作原理的详细描述：1. 音频信号输入：音频信号从音频源设备（如手机）通过音频插头传输到耳机的导线中。

2. 电信号传输：音频信号在导线中传输，导线通常由铜线制成，具有良好的导电性能。

3. 驱动单元工作：音频信号到达耳机的驱动单元时，它会通过线圈产生一个磁场。

线圈通常由导线绕成，当电信号通过线圈时，它会产生一个变化的磁场。

4. 磁场作用：驱动单元中的磁铁与线圈中的磁场相互作用，使得驱动单元开始振动。

振动的驱动单元会产生声音。

5. 声音输出：驱动单元的振动通过耳塞或者耳罩传递到用户的耳朵中，用户可以听到产生的声音。

总结：耳机的结构主要包括音频插头、导线、驱动单元、隔音材料和耳塞/耳罩等部份。

耳机的工作原理是通过将音频信号转化为电信号，然后通过驱动单元将电信号转化为声音。

这样用户就能够通过耳机听到音频源设备中的声音。

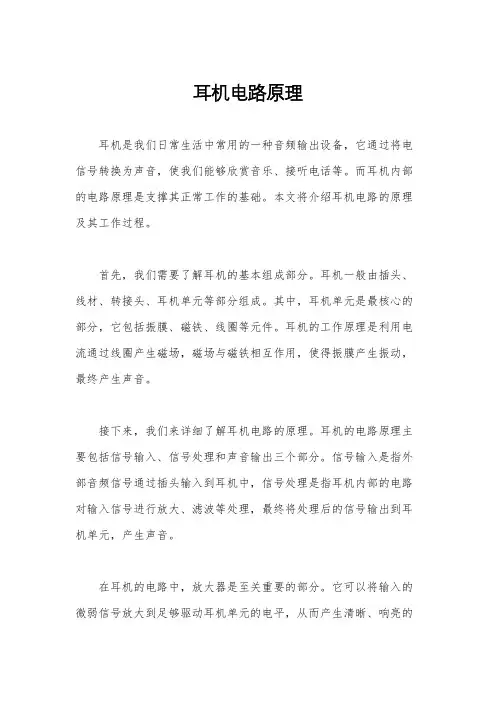

耳机电路原理耳机是我们日常生活中常用的一种音频输出设备，它通过将电信号转换为声音，使我们能够欣赏音乐、接听电话等。

而耳机内部的电路原理是支撑其正常工作的基础。

本文将介绍耳机电路的原理及其工作过程。

首先，我们需要了解耳机的基本组成部分。

耳机一般由插头、线材、转接头、耳机单元等部分组成。

其中，耳机单元是最核心的部分，它包括振膜、磁铁、线圈等元件。

耳机的工作原理是利用电流通过线圈产生磁场，磁场与磁铁相互作用，使得振膜产生振动，最终产生声音。

接下来，我们来详细了解耳机电路的原理。

耳机的电路原理主要包括信号输入、信号处理和声音输出三个部分。

信号输入是指外部音频信号通过插头输入到耳机中，信号处理是指耳机内部的电路对输入信号进行放大、滤波等处理，最终将处理后的信号输出到耳机单元，产生声音。

在耳机的电路中，放大器是至关重要的部分。

它可以将输入的微弱信号放大到足够驱动耳机单元的电平，从而产生清晰、响亮的声音。

另外，滤波器也是耳机电路中不可或缺的部分。

它可以对输入信号进行频率范围的调整，使得输出的声音更加纯净、清晰。

除此之外，耳机的电路中还包括一些保护元件，如过载保护电路、短路保护电路等。

它们可以在耳机受到异常电压或电流时起到保护作用，避免损坏耳机。

总的来说，耳机电路的原理是通过信号输入、信号处理和声音输出三个部分相互配合，最终将电信号转换为声音输出。

在这个过程中，各种元件和电路起着不同的作用，共同完成了耳机的工作。

通过本文的介绍，相信大家对耳机电路的原理有了更深入的了解。

耳机作为一种常用的音频输出设备，其电路原理的掌握对于我们更好地使用和维护耳机具有重要意义。

希望本文能够帮助大家更好地理解耳机电路的工作原理，为我们的日常生活带来更多的便利和乐趣。

耳机的音频线路和电路设计近年来，随着科技的发展和音乐文化的普及，耳机已经成为每个人生活中不可或缺的一部分。

而作为耳机的核心组成部分，音频线路和电路设计的重要性也日益凸显。

本文将探讨耳机音频线路和电路设计的相关技术和原理。

一、耳机音频线路设计耳机音频线路设计是耳机设计中最关键的环节之一。

一个好的音频线路设计可以保证音频信号的传输质量，提高音质表现。

1. 信号输入接口设计耳机的音频信号通过输入接口输入到耳机线路中。

在设计输入接口时，需要考虑插头的类型和连接方式。

常见的插头类型有3.5mm立体声插孔、2.5mm TRRS插孔等。

设计师需要根据耳机的用途和适用设备的要求选择适配的插头类型。

2. 线缆设计音频线缆在耳机中扮演着传输音频信号的关键角色。

合理的线缆设计可以减少信号损耗和干扰。

在设计线缆时，常用的材质有铜、银等导电材料。

此外，还可以采用多股编织线缆结构，以减少线缆的脆性和提高耐用性。

3. 信号处理电路设计信号处理电路是耳机音频线路中重要的一环。

常见的信号处理电路包括放大器、滤波器、均衡器等。

放大器可以放大音频信号的电压，提高音量。

滤波器可以根据需求滤除不必要的频率成分，以达到更准确的音频还原。

均衡器可以调节不同频段的音量，增加音质的自由度。

二、耳机电路设计除了音频线路设计外，耳机的电路设计也至关重要。

电路设计直接影响耳机的功耗、工作稳定性和音频表现。

1. 电源管理电路设计电源管理电路主要负责耳机的供电管理。

在设计电源管理电路时，首先需要考虑耳机的工作电压范围。

其次，可以采用开关电源或者线性稳压电源，以提供稳定的电源给耳机的各个电路模块。

2. 驱动单元设计驱动单元是耳机电路中负责产生声音的核心部件。

常见的驱动单元包括动圈单元、电容单元和电子单元等。

不同类型的驱动单元具有不同的音频特性和功耗。

设计师需要根据需求选择合适的驱动单元，并与音频线路紧密结合，以确保良好的音质表现。

3. 控制电路设计控制电路用于耳机的各种功能控制，如音量调节、播放暂停等。

■任保华图１１ＯＴＬ阴极输出胆耳放图１２ＯＴＬ电子管耳放电路图耳机放大器及其电路(下)图１１是笔者制作的分体ＯＴＬ阴极输出胆耳放的实物图，图１２是它的电路图。

这台耳放的输入级采用了两只并联的孪生三极管，我们不妨称它为双管并联ＳＲＰＰ输入级。

ＳＲＰＰ电路的特点是频响宽、声音华丽，采用双管并联后降低了输出阻抗，提高了灵敏度，不要小看这个改动，它会给你带来比常规单管ＳＲＰＰ输入级更加优良的性能呢！Ｃ２、Ｃ３是旁路电容。

旁路电容使交流信号电流不流经Ｖ１的阴极电阻Ｒ１，于是没有交流信号电流的负反馈，这使输入级瞬态得到提升、频率响应更加平坦。

耳放的功率输出级是典型的阴极跟随器（ｃａｔｈｏｄｅ图１４变压器输出胆耳放图１３变压器输出胆耳放电路图专题ｆｏｌｌｏｗｅｒ），或称阴极输出器。

阴极输出器过去曾经有过一段为声频爱好者狂热追求的历史，在那个时期各种杂志一片赞赏美誉之辞，声称如果把这种电路应用于声频放大器输出级，那么放大器就不会有非线性失真，频率特性会变得异常平坦，扬声器的阻尼问题也可得到很好的解决等等。

一时间阴极输出器似乎成了高保真设备的规范模式了。

日月荏苒，白驹过隙，随着时光的流逝这种电路却不知不觉地被人们淡忘了，在主流的胆机功放中已经很难找到它的身影。

那么阴极输出功率放大器是不是已经失去了昔日的风采了呢？当然不是。

我们知道，阴极输出器的基本特征是：１）高的动态输入阻抗；２）低的输出阻抗；３）通带电压放大系数小于１。

阴极输出器具有这些性能是因为它是一个电压负反馈放大器，所有电压负反馈放大器的优点，如噪声的抑低、频率响应性能的改善，非线性失真的抑低等等，它都具备。

阴极输出功率放大器的致命弱点是它的功率灵敏度太低，要求的输入电压幅度太大，对于前级来说，向后级供给很大的输入电压就可引起很大的非线性失真。

从总体上来讲会得不偿失，另一方面它的输出功率太小，效率很低；高阻抗的优质扬声器的匮乏也是影响阴极输出功率放大器发展的瓶颈。

耳机的结构及工作原理一、耳机的结构耳机是一种用于将电信号转换为声音信号的装置，通常由以下几个主要部分组成：1. 喇叭单元：也称为驱动单元，是耳机中最重要的部分之一。

它负责将电信号转换为声音信号，并通过振动产生声音。

喇叭单元通常由磁铁、线圈和振膜组成。

- 磁铁：磁铁产生磁场，与线圈相互作用，使线圈产生振动。

- 线圈：线圈是一个绕在磁铁上的导线圈，当通过电流时，会在磁场中产生力，使线圈振动。

- 振膜：振膜是一个薄膜，通常由聚酯薄膜或陶瓷材料制成，它与线圈相连，并通过线圈的振动产生声音。

2. 装配壳体：耳机的壳体通常由塑料或金属材料制成，用于保护内部元件和提供结构支撑。

壳体还可以具有设计感和舒适性，以适应不同的使用场景和个人需求。

3. 连接线：连接线是耳机与音频源（如手机、音乐播放器等）之间的连接部分。

连接线通常由导电材料（如铜线）和绝缘材料组成，以传输电信号并保护线路免受损坏。

4. 插头：插头是连接线的末端部分，用于插入音频源的插孔。

插头通常具有标准的3.5毫米或2.5毫米的接口，以适应不同设备的音频输出接口。

二、耳机的工作原理耳机的工作原理可以分为以下几个步骤：1. 电信号输入：当音频源产生声音信号时，通过连接线将电信号传输到耳机中。

2. 电信号转换：电信号进入耳机后，首先经过一个电路板，其中包含一个音频放大器。

音频放大器会增加电信号的电流和电压，以便驱动喇叭单元。

3. 喇叭单元振动：经过音频放大器放大后的电信号，通过连接线传输到喇叭单元中的线圈。

线圈在磁场的作用下产生力，使得振膜开始振动。

4. 振膜振动产生声音：振膜的振动产生了空气中的压力变化，从而产生声音波动。

这些声音波动通过耳机的开放部分（通常是耳塞或耳罩）传递到用户的耳朵中。

5. 声音听觉感知：当声音波动进入耳朵时，它们会通过外耳、中耳和内耳传递到听觉神经，并由大脑解读为具体的声音。

总结：耳机的结构主要包括喇叭单元、装配壳体、连接线和插头。

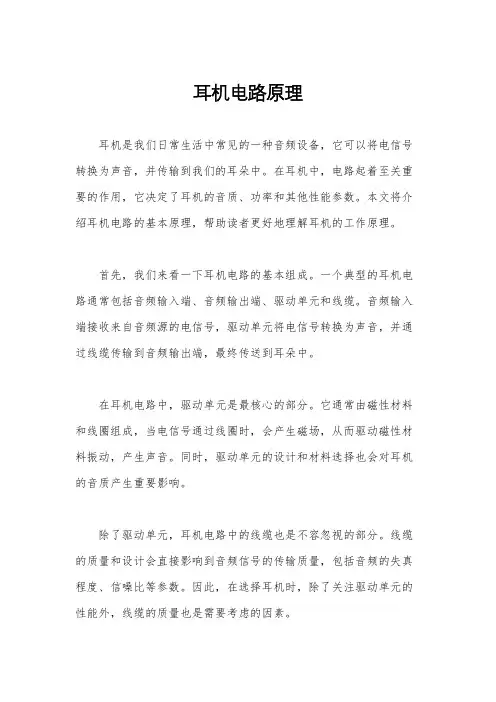

耳机电路原理
耳机是我们日常生活中常见的一种音频设备，它可以将电信号转换为声音，并传输到我们的耳朵中。

在耳机中，电路起着至关重要的作用，它决定了耳机的音质、功率和其他性能参数。

本文将介绍耳机电路的基本原理，帮助读者更好地理解耳机的工作原理。

首先，我们来看一下耳机电路的基本组成。

一个典型的耳机电路通常包括音频输入端、音频输出端、驱动单元和线缆。

音频输入端接收来自音频源的电信号，驱动单元将电信号转换为声音，并通过线缆传输到音频输出端，最终传送到耳朵中。

在耳机电路中，驱动单元是最核心的部分。

它通常由磁性材料和线圈组成，当电信号通过线圈时，会产生磁场，从而驱动磁性材料振动，产生声音。

同时，驱动单元的设计和材料选择也会对耳机的音质产生重要影响。

除了驱动单元，耳机电路中的线缆也是不容忽视的部分。

线缆的质量和设计会直接影响到音频信号的传输质量，包括音频的失真程度、信噪比等参数。

因此，在选择耳机时，除了关注驱动单元的性能外，线缆的质量也是需要考虑的因素。

另外，耳机电路中的音频输入端和音频输出端也需要注意。

音频输入端通常接收来自音频源的电信号，而音频输出端则是将声音传输到耳朵中。

在设计耳机电路时，需要考虑如何最大限度地保持音频信号的纯净度和传输效率，以提高音质和功率输出。

总的来说，耳机电路的设计和原理涉及到电磁学、声学、电路理论等多个学科领域。

通过深入理解耳机电路的工作原理，我们可以更好地选择和使用耳机，并在需要时进行维护和维修。

希望本文能够帮助读者对耳机电路有一个更清晰的认识，让我们在享受音乐的同时，也能够更好地理解背后的科学原理。

耳机电路原理耳机是我们日常生活中常见的电子产品，它通过将电信号转换成声音，让我们能够在任何时候享受音乐、通话或者其他声音。

而耳机的内部结构中，电路是至关重要的一部分。

本文将围绕耳机电路原理展开讨论，希望能够为大家解开耳机内部的神秘面纱。

首先，我们来了解一下耳机电路的基本组成。

耳机电路通常由输入端、电源端、放大器、驱动器和输出端组成。

其中，输入端接收来自音频设备的电信号，电源端提供电能，放大器负责放大电信号，驱动器则将电信号转换成声音输出，最终通过输出端传递给我们的耳朵。

在耳机电路中，放大器起着至关重要的作用。

它能够将微弱的电信号放大，使得声音能够清晰地传递到耳朵中。

同时，放大器的设计也直接影响到耳机的音质和音量。

因此，耳机制造商通常会在放大器的设计上下足功夫，以确保耳机的音质表现出色。

除了放大器，驱动器也是耳机电路中不可或缺的一部分。

驱动器负责将放大后的电信号转换成声音输出，它的设计和材料选择直接影响到耳机的音质和音色。

因此，一款优秀的耳机往往会在驱动器的选择上下足功夫，以确保用户能够获得高品质的音乐体验。

在耳机电路的设计中，电源端也是至关重要的一环。

合理的电源设计能够为耳机提供稳定的电能，保证耳机在工作时不会出现电量不足或者电压不稳定的问题。

因此，耳机制造商通常会在电源端的设计上进行精心的调试，以确保耳机的稳定性和可靠性。

总的来说，耳机电路原理是一个复杂而又精密的系统工程，它涉及到多个方面的知识，包括电子学、声学等。

耳机的电路设计直接关系到耳机的音质、音量和稳定性，因此在耳机制造过程中，电路设计是至关重要的一环。

希望通过本文的介绍，能够让大家对耳机电路有一个更加深入的了解，也希望能够为大家选购和使用耳机提供一些参考。

蓝牙耳机的电阻构成原理
蓝牙耳机的电阻构成原理是指蓝牙耳机中的电阻元件是如何构成的以及它们的
工作原理。

电阻是一个常见的电子元件，用于控制电流流过电路的大小。

蓝牙耳机中的电阻元件主要分为两类：线性电阻和变阻器。

线性电阻是最常见的电阻元件，它的电阻值是固定的，一般以欧姆（Ω）为单位。

蓝牙耳机中的电阻元件主要用于限制电流的大小，保护其他电子元件不受过大的电流冲击。

同时，线性电阻还可以进行电路的分压和分流，起到调节电路电压和电流的作用。

变阻器是一种电阻值可以调节的电子元件。

它由一个可移动的电枢和固定的限流元件组成，可以通过改变电枢的位置来改变电阻值。

蓝牙耳机中的变阻器用于调节音量或音频信号的幅度。

通过调整变阻器，可以控制电阻元件的电阻大小，进而影响电流的大小，从而实现音量的控制。

在蓝牙耳机中，电阻元件通常采用表面贴装技术（SMT）制造。

这种制造技术
可以将电阻元件直接粘贴在电路板上，以实现更小、更轻的设计。

除了线性电阻和变阻器，蓝牙耳机中还可能使用其他类型的电阻元件，如热敏电阻、光敏电阻等。

热敏电阻是一种电阻值会随温度变化的电子元件，它可以用于测量环境温度或控制温度。

光敏电阻是一种电阻值会随光照强度变化的电子元件，
它常用于光敏传感器和光电控制等应用中。

总之，蓝牙耳机的电阻构成原理是基于线性电阻和变阻器的工作原理，通过调节电阻值来控制电流的大小，实现音量的控制。

同时，还可以使用其他类型的电阻元件来实现其他功能，如温度测量和光照控制等。

通过合理使用电阻元件，可以保证蓝牙耳机的正常工作，并提供更好的用户体验。

一．耳机功率放大器耳放耳机功率放大器,因为比较大的耳机阻抗很高,小的随身听是带不起来,推不动,就要耳放,有源的,接在音源和耳机中间。

耳放这个词也是很多烧友经常谈论的词汇，耳放是放耳机的箱子嘛？当然不是，耳放是耳机功率放大器的简称，链接在耳机与音源之间，起到发挥耳机实力作用。

在高端的耳机中分为两类，一种是高阻抗、低灵敏度的耳机，这类的耳机普通设备的耳机输出很难驱动。

还有一类的耳机采用的低阻抗、高灵敏度的设计，这样的耳机对于电流输出的稳定性要求很高。

针对这种情况，需要耳放来改善音源的耳机输出，来发挥耳机的效果。

从体积上来分，耳放可以分为台式耳放，这种耳放一般体积较大，适合在家庭中使用。

还有一种为便携耳放，体积小巧，可以和随身设备搭配。

从使用的主要元器件，也可以分为胆机（电子管）和石机（晶体管）两种，声音趋向各不相同。

在实际的使用中，根据自己的耳机耳塞添加合适的耳放设备，效果提升是十分明显的。

二．耳机功放电路图原理介绍(1). 图1为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1-R2分压电阻使提供到HP-IN管脚（16脚）的电压近似为50mV，驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。

输出耦合电容隔离半供给直流电压，起到保护耳机的作用。

输入HP-IN管脚的电压为4V。

当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。

因此甚至为理想状态下，难以引发放大器处于单终端输出的工作模式。

耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。

这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了，放大器便驱动输出耦合阻抗为R2和R3的耳机，当耳机阻抗为典型值32Ω时，输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。

图2也是耳机插孔的电性连接关系示意图，插孔为一组三线插头的设计，尖端和环分别为立体双声道的一个信号输出，然而最外端的环为地。

蓝牙耳机电芯内组和电压介绍蓝牙耳机的种类很多，按使用环境、适用人群、电池容量、工作原理不同，可以分为有线耳机和。

有线耳机分为蓝牙4.2耳机，蓝牙5.0耳机等，在蓝牙耳机市场中，主要以蓝牙5.0标准为基础来定义蓝牙耳机的标准。

蓝牙5.0标准是采用更高的传输速率，低延时及高传输速率的音频技术标准。

以音频芯片为例，蓝牙4.2标准的音频芯片一般由32位低功耗蓝牙芯片(LDAC)、32位双核主控芯片(MCU)、数字音频处理芯片(DSP)等组成。

蓝牙5.0标准中还有一项新功能，就是采用QCC3020芯片组，蓝牙5.0能够与蓝牙4.0标准中的其他一些主流芯片（例如蓝牙5.0 Core,例如Mali-T20)进行蓝牙功能的结合。

蓝牙5.0标准发布后，对传统音频设备已经产生了很大的影响，而在此之前，蓝牙耳机一般都是使用模拟音频处理器和数字音箱来提供专业音频。

一、蓝牙技术蓝牙是基于蓝牙4.0的一种通技术，在无线传输技术中起着至关重要作用。

目前应用于蓝牙的方式主要有三种：点对点音频传输(Bluetooth Channel):这种方式将有线通和无线通（即无线通+有线通）结合在一起形成的传输方式。

点对点传输数据(Long Overlay Mesh Code):这种方式将数据传输与无线通（即蓝牙）结合起来形成传输方式。

蓝牙技术在点对点耳机时代已经逐渐兴起。

由于耳机线缆长且弯曲变形的缘故，在佩戴的时候常常会出现一种较为明显的耳道不适。

为解决这一问题，最早的点对点技术已经在无线音频设备中广泛应用了。

二、蓝牙电路的分类蓝牙电路按照其工作方式的不同，可以分为蓝牙模块电路和无线蓝牙模块电路。

蓝牙模块电路又可分为多个环节，这些步骤1所示：从图1我们可以看到，在一个音频耳机中有两个电子管控制芯片，一个是 LDAC微控制器，另一个是 MCU微处理器。

那么我们就来看一下其中的原理如何：LDAC微控制器上分别有一个号放大、分频器和号放大器，用于控制声音源产生的音频号和音频滤波号。

蓝牙耳机加电池的电路原理
蓝牙耳机加电池的电路原理主要包括以下几个部分：
1. 电池：电池是蓝牙耳机的能量来源，一般使用可充电锂电池。

它通过提供直流电源来供应耳机的工作电流。

2. 充电电路：充电电路用于将外部电源或充电器的电能转化为电池的储能。

充电电路通常包括充电控制芯片、电源管理IC和一些电路元件。

3. 蓝牙耳机电路板：蓝牙耳机电路板上包含了蓝牙模块、音频放大器、音频编解码器、功放等电子元件。

蓝牙模块用于实现和其他设备的无线通信，音频放大器和音频编解码器则用于处理和放大音频信号。

4. 控制电路：控制电路主要包括开关、电流限制器等元件，用于控制电池的充电和放电过程，并保护电池免受过充、过放或短路等情况的损害。

5. 电源管理电路：电源管理电路通过监测电池电量、控制充电和放电过程，以及提供稳定的电源供应，确保耳机正常工作。

整个电路的工作原理如下：
当电池电量正常时，电源管理电路将电池电能供应到耳机电路板，在蓝牙模块收到无线信号后，将信号传输到音频编解码器，经过处理后，使用音频放大器放大
后输出到耳机扬声器。

当电池电量低于设定值时，充电电路将外部电源或充电器的电能转化为电池的储能，并通过电源管理电路将电池电能供应到耳机电路板。

同时，控制电路会监测电池充电和放电过程，当电池电量达到设定值时，充电电路会停止向电池充电，以避免过充。

如果电池电量过低或出现短路，则控制电路会切断电池供电，以保护电池不受损害。

单兵耳机电路方案
单兵耳机电路方案
单兵耳机是现代兵士们不可或缺的高科技装备，它是一种特殊的耳机，可以将声音和视觉信息传输给戴耳机的兵士，使他们获得即时的任务信息。

单兵耳机有多种型号，它们的电
路方案各不相同，但它们的性能和可靠性是一致的。

单兵耳机的电路方案包括用于获取外部信号、存储信号、播放信号和处理信号的电路和电子元件。

从外部信号获取部分，有一个传输电路，将外部信号由声音或视觉信号传输到单
兵耳机的内部。

此外，还有一个电源电路，使单兵耳机能够指定时间接收外部信号，并将
数据转换成音频或视觉信号。

在存储信号部分，需要一些存储元件来存储音频信号和视觉信号，可以实现消声、缩短、
拓展和均衡等功能。

在播放信号部分，有一个播放电路，将从存储部件存储的音频信号和视觉信号发射到目标
收听耳机，使耳机能够听到清晰的声音和明亮的图像。

处理信号部分，会配备有数字信号处理器来处理传输到耳机中的声音和视觉信号，处理器还可以增强信号强度，提高耳机音质。

以上就是单兵耳机的电路方案，单兵耳机的电路可以保证其质量，使耳机的声音和画面质
量得到提高，更能帮助士兵们收到更多、更清晰的信息，为其特殊任务提供更有效的保障。
