??????????????????? 第一篇、教你学会看电路图轻松修手机第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

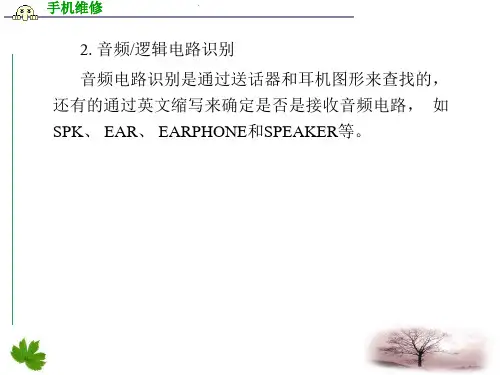

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。

二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。

两小时学会看懂手机电路图电路图的种类常见手机维修中的电子电路图有原理图、方框图、元件分布图、装配图和机板图等(1)原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做"电原理图"。

这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。

(2)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路(3)元件分布图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。

我们只要照着图上画的样子，这种电路图一般是供原理和实物对照时使用的。

(4)机板图机板图的是"印刷电路板图"或"印刷线路板图"，它和元件分布图其实属于同一类的电路图，都是供原理图联系实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。

由于铜的导电性能不错，加上相关技术很成熟，所以在制作电路板时，大多用铜。

所以，印刷电路板又叫"覆铜板"。

但是大家也要注意到：机板图的元件分布往往和原理图中大不一样。

这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。

一、手机原理图的种类：手机电路图共分四类：1、方框图；2、整机电原理图；3、元件排列图；4、彩图。

1、方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础。

2、整机电原理图：利用电子元件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析。

3、元件排列图：利用元件编号在板位图上标明元件所在位置；方便维修时寻找元件在机板上的位置。

4、彩图：即手机照片，方便维修时对照机板元件缺损、错位、元件方向。

二、手机电路图的读解原则：1、读图前先要打好电子基础，熟悉各种电子元件符号、特性和用途；电子元件在电路中的接法；电路中电流、电压、电阳之间的关系（欧姆定律）。

2、先读懂方框图，大概了解本机的结构（如用哪种电源结构、哪种时钟电路）；然后按所学的原理去分析原理图。

3、读图时应先弄懂直流供电电路，后弄懂交流信号通路。

4、手机电路图是有规律的，一般电源居左下；控制居右下。

左射频右逻辑；上收下发中本振。

三、手机电路图的读解方法：1、电源电路读图要点：1）、先了解本机属哪种电源结构（分三种）;以电源集成块为核心。

2）、从尾插或电池脚开始，找出电池电压（VBATT、B+）输入线；电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路；也可从上述电路往回找。

3）、在电源集成块、键盘、内联座处找到开机触发线（ON/OFF或标有开关符号）。

4）、在电源集成块上找出各路电压输出线（包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压）。

1）VDD——逻辑电压给CPU、字库、暂存等电路（1.8V/2.8V）2）SYN-VCC（XVCC）时钟电压，使13M电路工作（2.8V）3）A VCC——音频电压(2.8V)4）VREF——中频电压(2.8V跳变)5）3VTX——发射电压(3V跳变)6）SYN-VCC——频合电压(2.8V)7）VRTC——实时时钟电压(3V)8)SIM-VCC——SIM卡电路电压（3V/5V跳变）9）RST（PURX）——复位信号（0-2.8V）4）、在CPU与电源集成块间找到开机维持线（WD-CP、WA TCCH DOG）。

电路图的种类常见手机维修中的电子电路图有原理图、方框图、元件分布图、装配图和机板图等（1）原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。

这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。

（2）方框图（框图）方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路凑展δ芑治父霾糠郑恳桓霾糠置杌娉梢桓龇娇颍诜娇蛑屑由霞虻サ奈淖炙得鳎诜娇蚣溆昧撸ㄓ惺庇么返牧撸┧得鞲鞲龇娇蛑涞墓叵怠Ｋ苑娇蛲贾荒苡美刺逑值缏返拇笾鹿ぷ髟恚硗汲讼晗傅乇砻鞯缏返墓ぷ髟碇猓箍梢杂美醋魑杉⒅谱鞯缏返囊谰荨?br> （3）元件分布图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。

我们只要照着图上画的样子，这种电路图一般是供原理和实物对照时使用的。

（4）机板图机板图的是“印刷电路板图”或“印刷线路板图”，它和元件分布图其实属于同一类的电路图，都是供原理图联系实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。

由于铜的导电性能不错，加上相关技术很成熟，所以在制作电路板时，大多用铜。

所以，印刷电路板又叫“覆铜板”。

但是大家也要注意到：机板图的元件分布往往和原理图中大不一样。

一共是五根线。

中间的三根是数据两边则是供电数据线剥开。

一般情况下红线是正极黑线是负极手里要有一个万能表。

没万能表说不清楚线只起导电的作用，没有别的原理。

一共5跟，一跟联结外面的矩形金属，剩下的是里面的4个。

有的线外面包着一层金属网，是为了减少信号衰减和干扰。

数据线一般只需要4根一对电源线一条发送一条接受就可以完成所有的传输（双工模式）各式各样的数据线只是做的接口（适应各种产品）不一样里面线路原理都是一样的，具体传输数据是看他们通信协议规定的（比如说怎么传怎么接受，一次传多少之类的）电源线是给远程设备供电的一步一步教你找手机连电脑用的U SB线描述：电脑USB接口蕊片电路图图片：描述：手机的D+D-电路图图片：描述：USB实物线图片：首先同大家讲解散一下手机USB数据线和电脑数据线的工作原理.(A)手机USB数据线的工作原理及分类:串口数据线（即COM口）由于其天生的缺陷（指RS232通讯标准的限制），数据线传输时无法达到较高的速度，而USB线则可以实现高速下载，因此，手机数据线正在由先前比较普遍的COM口类型向USB口类型演替。

而且其拔插也不如USB口方便（用过的XDJM 应该都有体会，还要跑主机后面去拔插！！难受啊！），同时由于笔记本电脑很少带串口，因此COM口类型的线几乎不能直接在笔记本电脑上用起来，这也使得其逐渐被淘汰掉。

USB接口是目前的主流，优点是便捷、高速，而且通用性强，几乎可以在所有的电脑上使用起来。

USB接口数据线根据其是否带IC芯片可大致分为三类：不带IC；带IC；特殊芯片。

1、不带IC，亦称为直通线：没有中央控制芯片，必须插上手机电脑才认线，这类线无法实现“刷机”功能，但其他功能基本上可以实现，如传图铃、上网等数据传输功能。

典型型号：三星CDM A系列、D500系列；摩托罗拉E398系列；诺基亚DKU－2；NE C N720系列；西门子65系列等等。

2、带芯片：带中央控制芯片，普通芯片的型号为2303、2101、3116，不用插手机电脑也会认线，由于一个IC的价格是十多元，因此价格肯定比直通线要贵，这就是为什么每条线的价格不一样，而且还贵很多的原因。
