示波器的使用及直流耦合调节步骤解析

示波器的调节与应用原理1. 前言示波器是一种用于观察电压周期的电子仪器，广泛应用于电子实验、电路调试、电子设备维修等领域。

本文将介绍示波器的调节方法和应用原理。

2. 示波器调节方法2.1 通道设置示波器通常具有多个通道，用于同时观测多个信号。

在进行示波器调节时，需要设置合适的通道参数。

1.选择观测通道：根据需要观测的信号，选择合适的通道进行观测。

2.设置耦合方式：示波器通常有直流耦合和交流耦合两种方式，根据信号的特点选择合适的耦合方式。

3.调节增益：根据信号的幅值范围，调节通道的增益，确保信号能够在示波器屏幕上完整显示。

2.2 时间基准设置示波器的时间基准用于调节观测的时间尺度，以便观测信号的频率、周期等特性。

1.设置时间量程：根据需要观测的信号频率，选择合适的时间量程，确保观测到完整的信号周期。

2.调节扫描速度：根据需要观测的信号变化速度，调节示波器的扫描速度，以充分显示信号的变化过程。

2.3 触发设置示波器的触发功能用于控制示波器在信号达到一定条件时进行触发，并显示稳定的波形。

1.设置触发方式：示波器通常有边沿触发、脉宽触发、视频触发等触发方式，根据信号的特点选择合适的触发方式。

2.调节触发电平：根据触发信号的电平，调节触发电平，确保示波器能够稳定触发并显示波形。

3. 示波器的应用原理示波器的工作原理是利用扫描电子束在示波管内的水平和垂直方向上的偏转，绘制出输入信号的波形图。

3.1 垂直系统原理示波器的垂直系统用于放大输入信号，使其能够显示在示波器的屏幕上。

1.输入信号放大：示波器的垂直系统通过放大器将输入信号放大到合适的幅值范围。

2.垂直扫描：放大后的信号经过垂直偏转系统，在示波管内的垂直方向上进行扫描。

3.垂直偏转灵敏度：示波器垂直系统的灵敏度表示输入信号单位变化时，屏幕上显示的垂直单位长度。

3.2 水平系统原理示波器的水平系统用于控制扫描电子束在水平方向上的偏转，以绘制出输入信号的波形图。

示波器的使用方法与调节要点详解示波器是一种广泛应用于电子工程领域的测试仪器，用于显示和测量电信号的波形。

它不仅可以帮助工程师迅速发现设备中的问题，还可以进行故障分析和信号调整。

本文将详细介绍示波器的使用方法和调节要点，帮助读者更好地理解和使用示波器。

一、示波器的基本结构和原理示波器由主要由控制系统、触发系统、放大系统和显示系统组成。

其中，控制系统负责控制示波器的各种操作；触发系统用于确定信号显示的时间和位置；放大系统负责对输入信号进行放大；显示系统则将放大后的信号以波形的形式显示在屏幕上。

示波器的原理是基于电子束在阴极射线管（CRT）上的显示。

电子束在CRT屏幕上扫描形成像素点，通过对像素点的控制可以显示出不同的波形。

同时，示波器还可以对信号进行触发，确保波形显示的稳定和准确性。

二、示波器的基本使用方法1. 连接电路：首先，将待测试的电路与示波器相连接。

通常，示波器有两个探头（标称为1X和10X），通过选择适当的探头可以在不同测试条件下获得更好的信号质量。

2. 调整水平和垂直控制：示波器的水平和垂直控制用于设置波形的水平位置和垂直幅度。

通过调整这些参数，可以使波形在屏幕上居中和适应屏幕大小。

3. 选择触发方式：触发方式决定了示波器何时开始显示波形。

常见的触发方式有自由运行触发、边沿触发和脉冲触发等。

根据测试需求，选择适当的触发方式可以更好地显示待测信号。

4. 调整触发电平和斜率：触发电平决定了波形触发的阈值，而触发斜率决定了触发时信号的上升或下降沿。

根据测试的信号特点，设置适当的触发电平和斜率可以获得稳定和准确的波形显示。

5. 选择和调整时间基准：示波器的时间基准用于确定波形在屏幕上的时间尺度。

通过选择不同的时间基准和调整时间刻度，可以观察到不同时间尺度下的信号变化。

三、示波器的调节要点1. 垂直灵敏度：垂直灵敏度设置决定了每个格子的电压幅度。

根据待测信号的特点，选择适当的垂直灵敏度可以使波形显示在较大的范围内。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。

在电子工程、通信工程、自动化控制等领域中广泛应用。

本文将详细介绍示波器的调节和使用。

一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。

通常要校准时间基准、垂直灵敏度、触发电平等参数。

具体校准步骤需参照示波器的使用说明书。

2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。

一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。

另外可以调节时间基准的位置，使波形居中或偏移显示。

3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。

可以通过调节垂直灵敏度来放大或缩小波形的幅度。

一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。

4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。

触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。

5.调节触发模式：示波器的触发模式决定了波形触发的方式。

常见的触发模式有自由运行、单次、外部触发等。

自由运行模式是连续触发，示波器会不间断地显示波形。

单次模式是只触发一次，示波器会在触发后显示波形并停止触发。

外部触发是通过外部信号来触发。

二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。

在连接时要注意正负极性的对应，以免引起短路或损坏设备。

2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。

3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。

可以通过旋钮或按钮来调节。

4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。

示波器的使用步骤及调试技巧示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、自动化等领域。

正确使用示波器并掌握调试技巧，对于工程师和技术人员来说至关重要。

本文将介绍示波器的使用步骤及一些常用的调试技巧。

一、示波器的使用步骤1. 连接电路：首先，将待测电路与示波器正确连接。

一般来说，示波器的输入端连接到待测电路的观测点，地线连接到电路的地线。

确保连接正确并牢固可靠。

2. 设置示波器：打开示波器电源，并调整示波器的各项参数。

首先，选择适当的量程和耦合方式。

量程应选择使信号波形充分显示，避免波形截断或过大造成失真。

耦合方式一般选择AC耦合，以排除直流分量的影响。

3. 调整触发：示波器的触发功能能够使波形显示更加稳定。

触发功能可以使示波器以某个特定的电压值或边沿触发波形显示。

调整触发电平和触发边沿，以确保波形显示稳定且清晰。

4. 选择显示方式：示波器可以选择不同的显示方式，如时间域显示和频谱分析等。

时间域显示适用于观察波形的时域特性，频谱分析适用于观察信号的频域特性。

根据需要选择合适的显示方式。

5. 观察波形：调整示波器的水平和垂直控制，使波形在屏幕上居中且适当放大。

观察波形的形状、幅度、频率等特性，以获取所需的信息。

6. 分析波形：根据需要，可以对波形进行测量和分析。

示波器可以提供波形的幅值、频率、周期、上升时间等参数的测量。

此外，示波器还可以进行波形的存储和回放，方便后续分析和比较。

二、示波器的调试技巧1. 波形的清晰度：在观察波形时，应确保波形清晰且不失真。

如果波形模糊或失真，可以尝试调整示波器的触发电平、增益和时间基准等参数，以获得更好的波形显示效果。

2. 噪声的排除：在实际测量中，常常会受到各种噪声的干扰。

为了排除噪声的影响，可以采取一些措施，如增加滤波器、提高信号与噪声的比例、调整触发方式等。

3. 多通道测量：示波器通常具有多个通道，可以同时观察多个信号波形。

在进行多通道测量时，应注意各通道之间的相互影响，避免干扰和交叉耦合。

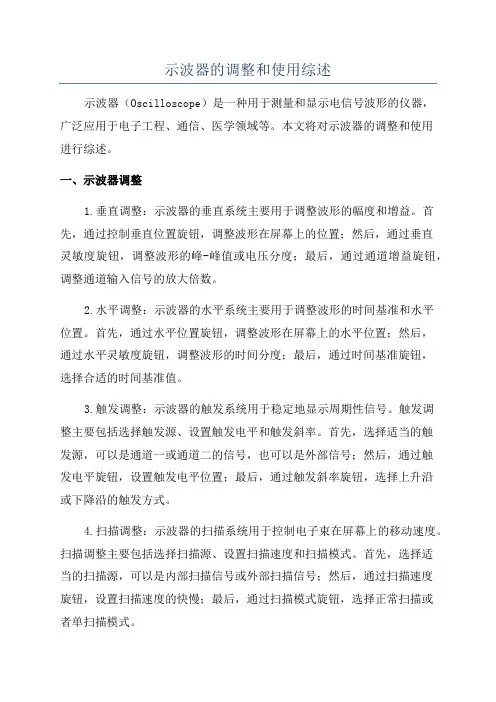

示波器的调整和使用综述示波器（Oscilloscope）是一种用于测量和显示电信号波形的仪器，广泛应用于电子工程、通信、医学领域等。

本文将对示波器的调整和使用进行综述。

一、示波器调整1.垂直调整：示波器的垂直系统主要用于调整波形的幅度和增益。

首先，通过控制垂直位置旋钮，调整波形在屏幕上的位置；然后，通过垂直灵敏度旋钮，调整波形的峰-峰值或电压分度；最后，通过通道增益旋钮，调整通道输入信号的放大倍数。

2.水平调整：示波器的水平系统主要用于调整波形的时间基准和水平位置。

首先，通过水平位置旋钮，调整波形在屏幕上的水平位置；然后，通过水平灵敏度旋钮，调整波形的时间分度；最后，通过时间基准旋钮，选择合适的时间基准值。

3.触发调整：示波器的触发系统用于稳定地显示周期性信号。

触发调整主要包括选择触发源、设置触发电平和触发斜率。

首先，选择适当的触发源，可以是通道一或通道二的信号，也可以是外部信号；然后，通过触发电平旋钮，设置触发电平位置；最后，通过触发斜率旋钮，选择上升沿或下降沿的触发方式。

4.扫描调整：示波器的扫描系统用于控制电子束在屏幕上的移动速度。

扫描调整主要包括选择扫描源、设置扫描速度和扫描模式。

首先，选择适当的扫描源，可以是内部扫描信号或外部扫描信号；然后，通过扫描速度旋钮，设置扫描速度的快慢；最后，通过扫描模式旋钮，选择正常扫描或者单扫描模式。

二、示波器使用1.连接信号源：将待测信号源与示波器的输入端连接，可以通过插座或者夹子等接入方式，确保信号源能够正常输入示波器。

2.设置垂直系统：首先，通过垂直灵敏度旋钮选择合适的范围，以便将信号峰-峰值显示在屏幕上；然后，通过通道增益旋钮调整输入信号的放大倍数；最后，通过垂直位置旋钮调整波形在屏幕上的位置。

3.设置水平系统：首先，通过水平灵敏度旋钮选择合适的时间分度，以便观测信号的周期；然后，通过时间基准旋钮选择合适的时间基准值；最后，通过水平位置旋钮调整波形在屏幕上的水平位置。

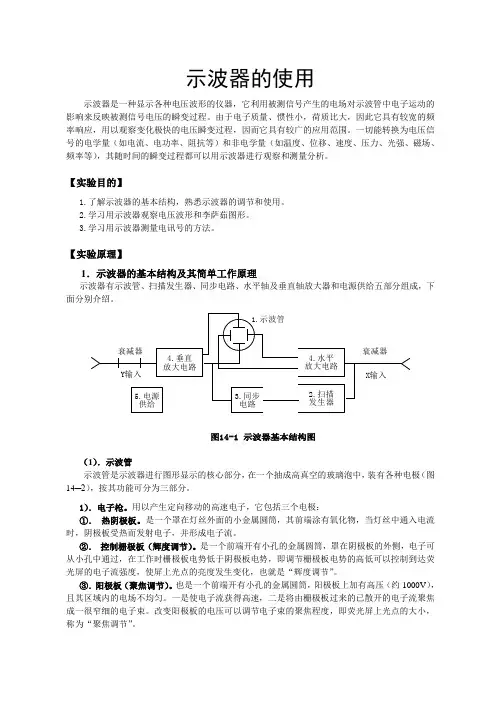

示波器的使用示波器是一种显示各种电压波形的仪器，它利用被测信号产生的电场对示波管中电子运动的影响来反映被测信号电压的瞬变过程。

由于电子质量、惯性小，荷质比大，因此它具有较宽的频率响应，用以观察变化极快的电压瞬变过程，因而它具有较广的应用范围。

一切能转换为电压信号的电学量（如电流、电功率、阻抗等）和非电学量（如温度、位移、速度、压力、光强、磁场、频率等），其随时间的瞬变过程都可以用示波器进行观察和测量分析。

【实验目的】1.了解示波器的基本结构，熟悉示波器的调节和使用。

2.学习用示波器观察电压波形和李萨茹图形。

3.学习用示波器测量电讯号的方法。

【实验原理】1．示波器的基本结构及其简单工作原理示波器有示波管、扫描发生器、同步电路、水平轴及垂直轴放大器和电源供给五部分组成，下面分别介绍。

图14-1示波器基本结构图（1）．示波管示波管是示波器进行图形显示的核心部分，在一个抽成高真空的玻璃泡中，装有各种电极（图14─2），按其功能可分为三部分。

1）．电子枪。

用以产生定向移动的高速电子，它包括三个电极：①．热阴极板。

是一个罩在灯丝外面的小金属圆筒，其前端涂有氧化物，当灯丝中通入电流时，阴极板受热而发射电子，并形成电子流。

②．控制栅极板（辉度调节）。

是一个前端开有小孔的金属圆筒，罩在阴极板的外侧，电子可从小孔中通过，在工作时栅极板电势低于阴极板电势，即调节栅极板电势的高低可以控制到达荧光屏的电子流强度，使屏上光点的亮度发生变化，也就是“辉度调节”。

③．阳极板（聚焦调节）。

也是一个前端开有小孔的金属圆筒，阳极板上加有高压（约1000V），且其区域内的电场不均匀。

一是使电子流获得高速，二是将由栅极板过来的已散开的电子流聚焦成一很窄细的电子束。

改变阳极板的电压可以调节电子束的聚焦程度，即荧光屏上光点的大小，称为“聚焦调节”。

2）．偏转极板。

图14─2中的X 1X 2（水平X ）、Y 1Y 2（竖直Y ）为两对相互垂直的极板。

实验六、示波器的调整和使用示波器是一种用来检测观察信号的常用仪器，其规格和型号很多，但主要组成部分基本相同。

可将信号衰减或放大，可观测信号的波形，测量电压和频率等。

预习要点1、示波器的主要结构和显示波形的基本原理2、示波器的校准和测量3、什么是李萨如图形？一、实验目的1．了解示波器的主要结构和显示波形的基本原理。

2．学会使用信号发生器。

3．学会正确使用示波器观察波形以及测量电压、周期和频率。

二、实验原理示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。

示波器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用的电子显示器。

1．示波器的基本结构示波器的型号很多，但其基本结构类似。

示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。

其框图如图1所示。

(1) 示波管示波管由电子枪、偏转板、显示屏组成。

电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。

灯丝通电发热，使阴极受热后发射大量电子并经栅极孔出射。

这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。

A1与K之间的电压通常为几百伏特，可用电位器W2调节，A1与K之间的电压除有加速电子的作用外，主要是达到聚焦电子的目的，所以A1称为聚焦阳极。

W2即为示波器面板上的聚焦旋钮。

A2与K之间的电压为1千多伏以上，可通过电位器W3调节，A2与K之间的电压除了有聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A1大得多，故称A2为加速阳极。

在有的示波器面板上设有W3，并称其为辅助聚焦旋钮。

在栅极G 与阴极K 之间加了一负电压即U K ﹥U G ，调节电位器W 1可改变它们之间的电势差。

如果G 、K 间的负电压的绝对值越小，通过G 的电子就越多，电子束打到荧光屏上的光点就越亮，调节W 1可调节光点的亮度。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。

正确地使用示波器对于电子产品的设计、测试和维修至关重要。

下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。

1. 连接示波器。

首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。

探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。

2. 调整示波器的控制参数。

接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。

首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。

3. 观察波形。

当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。

通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。

4. 测量波形参数。

除了观察波形外，示波器还可以用来测量波形的各种参数。

例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。

5. 调整触发方式。

在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。

示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。

6. 存储和回放波形。

一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。

通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。

7. 断开连接。

最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。

同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。

总结。

通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

示波器使用教程示波器是一种图形显示设备，它描绘电信号的波形曲线。

这一简单的波形能够说明信号的许多特性：信号的时间和电压值、振荡信号的频率、信号所代表电路中“变化部分”信号的特定部分相对于其它部分的发生频率、是否存在故障部件使信号产生失真、信号的直流成份（DC）和交流成份（AC）、信号的噪声值和噪声随时间变化的情况、比较多个波形信号等。

一、数字示波器与模拟示波器的异同及选择示波器通常分模拟示波器和数字示波器两种。

初期主要为模拟示波器。

中期数字示波器独领风骚。

廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器逐渐从前台退到后台。

但是在发展初期模拟示波器的某些特点，却是数字示波器所不具备的： ○操作简单：全部操作都在面板上可以找到，波形反应及时，数字示波器往往要较长处理时间。

○垂直分辨率高：连续而且无限级，数字示波器分辨率一般只有8位至10位。

○数据更新快：每秒捕捉几十万个波形，数字示波器每秒捕捉几十个波形。

○实时带宽和实时显示：连续波形与单次波形的带宽相同，数字示波器的带宽与取样率密切相关，取样率不高时需借助内插计算，容易出现混淆波形。

简而言之，模拟示波器为工程技术人员提供眼见为实的波形，在规定的带宽内可非常放心进行测试。

人类五官中眼睛视觉神经十分灵敏，屏幕波形瞬间反映至大脑作出判断，细微变化都可感知。

因此，刚开始模拟示波器深受使用者的欢迎。

如何选择示波器 自从示波器问世以来，它一直是最重要、最常用的电子测试工具之一；由于电子技术的发展，示波器的能力也在不断提升，其性能与价格也五花八门，市场参差不齐，本文从多方面阐述您如何选择示波器。

了解您的信号？ 您要知道您用示波器观察什么？既您要捕捉并观察的信号其典型性能是什么？您的信号是否有复杂的特性？您的信号是重复信号还是单次信号？您要测量的信号过渡过程带宽，或者上升时间是多大？您打算用何种信号特性来触发短脉冲、脉冲宽度、窄脉冲等？您打算同时显示多少信号？ 模拟还是数字？传统的观点认为模拟示波器具有熟悉的面板控制，价格低廉，因而总觉得模拟示波器“使用方便”。

⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。

它能把⾁眼看不见的电信号变换成看得见的图像，便于⼈们研究各种电现象的变化过程。

下⾯是⼩编带来的关于⽰波器的正确⽤法的内容，欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀：选择Y轴耦合⽅式。

根据被测电信号频率，将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显⽰所需⾼度波形即可); 步骤三：选择触发信号来源与极性。

通常将触发信号极性开关置于“+”或“-”档位上; 步骤四：选择扫描速度。

根据被测信号周期，将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测时间值，则只需适当调节扫描速度“t/div”微调旋钮，使得屏幕上显⽰所需周期数波形即可); 步骤五：输⼊被测信号。

被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。

使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰，减⼩测试误差;不要使光点停留在⼀点不动，否则电⼦束轰击⼀点宜在荧光屏上形成暗斑，损坏荧光屏。

2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。

被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。

3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时，只能测量(被测信号- 信号地就是⼤地，信号端输出幅度⼩于300V CAT II)信号的波形。

绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。

(浮地是不能接⼤地的，否则造成仪器损坏，如测试电磁炉。

) 4、通⽤⽰波器的外壳，信号输⼊端BNC 插座⾦属外圈，探头接地线，AC220V 电源插座接地线端都是相通的。

示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。

掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。

本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。

一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。

首先，要检查示波器的电源线是否连接正常，电源是否稳定。

其次，要检查探头连接线是否连接正常，探头是否灵敏。

如果示波器是全新的，需要先进行校准。

二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。

2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。

3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。

4、根据需要，可以使用示波器的各种功能来观测和分析电信号。

例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。

三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。

2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。

3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。

4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。

总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。

掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。

示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。

通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。

本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。

二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。

示波器的调节和使用我们以型号为YB4300系列的双踪示波器为例说明其一般使用方法。

YB4300系列双踪示波器的型号根据频率不同主要有YB4320G、YB4340G、YB4360G。

一、示波器的调节和使用示波器有多种型号，面板形状也各不相同，但其结构与功能大同小异。

熟练掌握示波器的使用，首先应该了解示波器面板上各个旋钮的功能。

本书以YB4320G型示波器为例进行说明,如图1所示。

该示波器的前面板如图2所示,各部分功能介绍如下：图1 YB4320G型示波器外形结构图2 YB4320G型示波器操作面板示意图1、主机电源(9)电源开关（POWER)：将电源开关按键弹出即为“关”位置,将电源线接入，按电源开关键，接通电源。

(8）电源指示灯：电源接通时,指示灯亮。

（2）辉度控制(INTENSITY）：顺时针方向旋转旋钮,扫描线辉度增加。

（4）聚焦控制（FOCUS）:用辉度控制钮将亮度调至合适的标准，然后调节聚焦控制钮直至光迹达到最清晰的程度.虽然调节亮度时,聚焦电路可自动调节，但聚焦有时也会轻微变化,如果出现这种情况，需重新调节聚焦旋钮.（5）基线旋转(TRACE ROTATION)：用于调节扫描线使其和水平刻度线平行，以克服外磁场变化带来的基线倾斜,需要使用螺丝刀调节.（45）显示屏：仪器的测量显示最终端.(3）延迟扫描辉度控制钮（B INTEN）：顺时针方向旋转此钮，增加延迟扫描B显示光迹亮度。

（1）校准信号输出端子（CAL）2、垂直方向部分（VERTICAL）（13）通道1输入端[CH1 INPUT（X）]：被测信号由此输入y1通道.当示波器在X-Y 方式时，输入到此端的信号作为X轴信号。

（17)通道2输入端［CH2 INPUT(X）]：被测信号由此输入y2通道.当示波器在X—Y 方式时，输入到此端的信号作为Y轴信号。

（11）、（12）、（16）、(18）交流—直流-接地（AC、DC、GND）：输入信号与放大器连接方式选择开关：交流（AC）：放大器输入端与信号连接由电容器来耦合；接地(GND）：输入信号与放大器断开，放大器的输入端接地。

示波器的使用方法步骤示波器是一种用来显示电信号波形的测试设备，广泛应用于电子、通信、媒体等领域。

它可以帮助我们分析电流和电压信号的特性，便于故障排查和性能评估。

下面我将逐步介绍示波器的使用方法。

步骤一：连接示波器首先，我们需要将示波器与被测设备进行连接。

通常，我们可以使用BNC连接器将示波器的输入端与被测设备的信号源进行连接。

确保连接稳固可靠，并且连接线杜绝干扰信号的干扰。

步骤二：调整示波器设置当连接好示波器后，我们需要调整示波器的设置，以确保能够正确、清晰地显示被测信号的波形。

1. 调整触发模式：触发模式用于控制示波器在何时开始显示波形。

常见的触发模式有自动触发和外部触发。

自动触发模式下，示波器会自动根据信号的变化开始显示波形；外部触发则需要外接一个触发信号，示波器根据该信号的触发来显示波形。

2. 调整时间基准：时间基准用于设置示波器的水平时间轴刻度。

通过调整时间基准，我们可以控制示波器在屏幕上显示的时间范围，从而更好地分析信号的周期和波形特征。

3. 调整垂直基准：垂直基准用于设置示波器的垂直电压刻度。

我们可以通过调整垂直基准来确保被测信号在示波器屏幕上的显示范围合适，并且能够清晰地显示波形细节。

步骤三：观察波形当示波器设置完成后，就可以开始观察被测信号的波形了。

示波器屏幕上会实时显示被测信号的波形，根据波形特征进行分析和判断。

1. 调整触发电平：如果信号波形没有显示出来或者显示不稳定，我们可以尝试调整触发电平。

触发电平是示波器用来确定何时开始显示波形的阈值。

通过调整触发电平，我们可以找到适合示波器显示波形的电平范围。

2. 放大波形：如果信号波形显示过小，我们可以通过调整示波器的垂直放大系数来放大波形。

示波器通常有多种放大倍数可供选择，可以根据需要调整放大倍数以获得更好的观察效果。

3. 移动波形位置：示波器屏幕通常只能显示有限的波形范围，如果波形超出屏幕范围，我们可以通过调整示波器的水平或垂直位移来移动波形的位置，确保被测信号的波形在屏幕上完整可见。

在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。

常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。

万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。

示波器是一种使用非常广泛，且使用相对复杂的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1．1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

图1 示波管的内部结构和供电图示1．荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能立即消失而要保留一段时间。

亮点辉度下降到原始值的10％所经过的时间叫做“余辉时间”。

余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0．1s为中余辉，0．1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采用发绿光的示波管，以保护人的眼睛。

2．电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。

它的作用是发射电子并形成很细的高速电子束。

实验二示波器的调节和使用示波器是一种用途广泛的电子仪器，用它可以直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。

用双踪示波器还可以测量两个电信号之间的时间差或相位差。

配合各种传感器，它还可以用来观察各种非电量的变化过程。

由于电子射线的惯性很小，因此示波器可以在很高的频率范围内工作，采用高增益的放大器可以观察微弱信号。

示波器具有多种类型和型号，它们的基本原理是相同的。

示波器的具体电路比较复杂，需要具备一定的电子学基础知识方能掌握，不是本实验的讨论范围。

本实验仅限于学习示波器的基本使用方法。

【实验目的】1．了解示波器的主要组成部分以及示波器的波形显示原理。

2.学习用示波器观测电信号和李萨如图形。

3．学习利用比较法测量电信号的方法.【实验仪器】双踪示波器、信号发生器等。

信号发生器提供示波器观察波形用的各种信号电压。

一般均输出正弦波，有的可输出各种波形(例如方波、三角波等)；对同一种波形又可输出各种不同频率。

信号发生器的型号不同，面板上的旋钮也不相同，使用时要看清面板上标明的符号，弄清各旋钮与接线柱的作用后，再按仪器规定的要求使用。

【实验原理】1．示波器的基本结构示波器动态显示物理量随时间变化的基本思路是将这些变化量转换成随时间变化的电压,加在电极板上，极板间形成相应的变化电场，使进入这变化电场的电子运动情况相应地随时间变化，最后把电子运动的轨迹用荧光屏显示出来。

示波器主要由示波管和复杂的电子线路组成。

这里只介绍示波器的基本结构和扫描整步功能。

示波器包括：示波管、扫描和整步系统、电压放大和电源系统。

（1）示波管示波管是示波器的心脏，其内部结构如图2-1所示，主要由安装在高真空玻璃管中的电子枪、偏转板和荧光屏3个部分组成，全部密封在玻璃外壳内，里面抽成高真空。

电子枪由灯丝、阴极、控制栅极、第l阳极和第2阳极等5部分组成。

电子枪用来发射电子束；偏转板用来控制电子束图2-1 示波管及示波器电路方框1.灯丝2.阴极3.栅极4.第二阳极5.第一阳极6.Y轴偏转板7.X轴偏转板运动；电子束打到荧光屏上使荧光屏发光，显示出要观察的电压波形。
