示波器的调节和使用

示波器的使用方法与调节要点详解示波器是一种广泛应用于电子工程领域的测试仪器，用于显示和测量电信号的波形。

它不仅可以帮助工程师迅速发现设备中的问题，还可以进行故障分析和信号调整。

本文将详细介绍示波器的使用方法和调节要点，帮助读者更好地理解和使用示波器。

一、示波器的基本结构和原理示波器由主要由控制系统、触发系统、放大系统和显示系统组成。

其中，控制系统负责控制示波器的各种操作；触发系统用于确定信号显示的时间和位置；放大系统负责对输入信号进行放大；显示系统则将放大后的信号以波形的形式显示在屏幕上。

示波器的原理是基于电子束在阴极射线管（CRT）上的显示。

电子束在CRT屏幕上扫描形成像素点，通过对像素点的控制可以显示出不同的波形。

同时，示波器还可以对信号进行触发，确保波形显示的稳定和准确性。

二、示波器的基本使用方法1. 连接电路：首先，将待测试的电路与示波器相连接。

通常，示波器有两个探头（标称为1X和10X），通过选择适当的探头可以在不同测试条件下获得更好的信号质量。

2. 调整水平和垂直控制：示波器的水平和垂直控制用于设置波形的水平位置和垂直幅度。

通过调整这些参数，可以使波形在屏幕上居中和适应屏幕大小。

3. 选择触发方式：触发方式决定了示波器何时开始显示波形。

常见的触发方式有自由运行触发、边沿触发和脉冲触发等。

根据测试需求，选择适当的触发方式可以更好地显示待测信号。

4. 调整触发电平和斜率：触发电平决定了波形触发的阈值，而触发斜率决定了触发时信号的上升或下降沿。

根据测试的信号特点，设置适当的触发电平和斜率可以获得稳定和准确的波形显示。

5. 选择和调整时间基准：示波器的时间基准用于确定波形在屏幕上的时间尺度。

通过选择不同的时间基准和调整时间刻度，可以观察到不同时间尺度下的信号变化。

三、示波器的调节要点1. 垂直灵敏度：垂直灵敏度设置决定了每个格子的电压幅度。

根据待测信号的特点，选择适当的垂直灵敏度可以使波形显示在较大的范围内。

示波器的调节与使用实验报告示波器的调节与使用实验报告引言：示波器是一种广泛应用于电子领域的测量仪器，它能够显示电信号的波形和幅度，并通过观察波形来分析电路中的问题。

本实验旨在通过对示波器的调节和使用，掌握示波器的基本操作方法，提高测量的准确性和效率。

一、示波器的调节1. 亮度和对比度调节亮度和对比度是调节示波器显示屏幕亮度和波形清晰度的参数。

在调节亮度时，应使显示屏幕亮度适中，既不过亮也不过暗；对比度应调至能够清晰显示波形的程度。

2. 水平和垂直调节水平和垂直调节是为了使波形在示波器屏幕上居中显示。

水平调节可以通过调节示波器的触发位置来实现，使波形的起始点位于屏幕中央；垂直调节可以通过调节示波器的垂直放大系数来实现，使波形的幅度适合显示在屏幕上。

3. 垂直和水平触发调节垂直触发调节是为了使示波器能够稳定地显示波形，即使在输入信号频率变化时也能保持波形的稳定性。

水平触发调节是为了使示波器能够捕捉到特定的波形，可以通过调节触发电平和触发斜率来实现。

二、示波器的使用1. 波形测量示波器可以测量电信号的频率、幅度、周期等参数。

通过选择合适的测量功能，将示波器的探头连接到电路中，即可实时地测量并显示波形的各项参数。

2. 波形分析示波器可以对电信号的波形进行分析，通过观察波形的形状、幅度、周期等特征，可以判断电路中是否存在问题。

例如，当观察到波形出现失真、幅度不稳定或频率偏移等现象时，可以推断可能存在电路元件损坏或信号干扰等问题。

3. 示波器的触发功能示波器的触发功能可以帮助我们捕捉到特定的波形。

通过设置触发电平和触发斜率，可以使示波器在特定条件下触发并显示波形。

这对于观察频率较高或不稳定的信号尤为重要。

4. 示波器的存储功能示波器通常具有存储功能，可以将测量到的波形保存在示波器内存中或外部存储介质上。

这样可以方便后续的数据分析和比较，也可以将波形导出到计算机或其他设备上进行进一步处理。

结论：通过本次实验，我们深入了解了示波器的调节和使用方法。

示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。

在电子工程、通信工程、自动化控制等领域中广泛应用。

本文将详细介绍示波器的调节和使用。

一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。

通常要校准时间基准、垂直灵敏度、触发电平等参数。

具体校准步骤需参照示波器的使用说明书。

2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。

一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。

另外可以调节时间基准的位置，使波形居中或偏移显示。

3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。

可以通过调节垂直灵敏度来放大或缩小波形的幅度。

一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。

4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。

触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。

5.调节触发模式：示波器的触发模式决定了波形触发的方式。

常见的触发模式有自由运行、单次、外部触发等。

自由运行模式是连续触发，示波器会不间断地显示波形。

单次模式是只触发一次，示波器会在触发后显示波形并停止触发。

外部触发是通过外部信号来触发。

二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。

在连接时要注意正负极性的对应，以免引起短路或损坏设备。

2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。

3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。

可以通过旋钮或按钮来调节。

4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。

示波器的调试和使用原理示波器是一种用于观察和测量电信号的重要仪器。

它能够实时显示电压波形，并能够通过测量电压的峰值、频率、相位差等参数，帮助工程师分析电路的性能和故障。

一、示波器的调试原理：示波器的调试主要包括校准和检验两个方面。

校准是为了保证示波器的测量准确性和稳定性，以及解决示波器本身存在的故障；检验是为了验证示波器在使用中的准确性。

1. 校准过程：（1）校准示波器的时间基准：通过对准参考信号和示波器显示的波形，调节示波器的时间基准，使其时间轴准确。

（2）校准示波器的电压增益：通过对准标准信号和示波器显示的波形，调节示波器的电压增益，使其显示的电压测量值准确。

（3）校准示波器的触发电平：通过对准触发信号和示波器显示的波形，调节示波器的触发电平，使其能够准确触发信号。

（4）校准示波器的频率响应：通过对准标准信号和示波器显示的波形，调节示波器的垂直增益和水平扫描速率，使其能够准确显示波形的频率。

2. 检验过程：（1）检验示波器的垂直分辨率：通过输入一系列的标准信号，根据示波器的显示结果，判断示波器的垂直分辨能力是否符合要求。

（2）检验示波器的时间分辨率：通过输入一系列的高频信号，根据示波器的显示结果，判断示波器的时间分辨能力是否符合要求。

（3）检验示波器的带宽：通过输入一系列的高频信号，根据示波器的显示结果，判断示波器的带宽是否能够准确显示高频信号的波形。

二、示波器的使用原理：示波器的使用原理基于电脑显示技术和模拟电子技术。

主要包括采样、存储、加工和显示几个关键步骤。

1. 采样：示波器通过外部探头将要测量的信号接入示波器的输入端口。

示波器内部的采样系统会按照一定的时间间隔对输入信号进行采样，采样率要满足奈奎斯特采样定理，即采样率要大于信号最高频率的两倍。

采样的目的是将连续的时间域信号转换为离散的数字信号。

2. 存储：示波器会将采样得到的离散信号存储起来，形成一个数据序列。

这样的数据序列包含了信号的幅值、时间和采样率等信息。

示波器得调节与使用我们以型号为YB4300系列得双踪示波器为例说明其一般使用方法。

YB4300系列双踪示波器得型号根据频率不同主要有YB4320G、YB4340G、YB4360G。

一、示波器得调节与使用示波器有多种型号,面板形状也各不相同,但其结构与功能大同小异。

熟练掌握示波器得使用,首先应该了解示波器面板上各个旋钮得功能。

本书以YB4320G型示波器为例进行说明,如图1所示。

该示波器得前面板如图2所示,各部分功能介绍如下:1、主机电源(9)电源开关(POWER):将电源开关按键弹出即为“关”位置,将电源线接入,按电源开关键,接通电源。

(8)电源指示灯:电源接通时,指示灯亮。

(2)辉度控制(INTENSITY):顺时针方向旋转旋钮,扫描线辉度增加。

(4)聚焦控制(FOCUS):用辉度控制钮将亮度调至合适得标准,然后调节聚焦控制钮直至图1 YB4320G型示波器外形结构图2 YB4320G型示波器操作面板示意图光迹达到最清晰得程度。

虽然调节亮度时,聚焦电路可自动调节,但聚焦有时也会轻微变化,如果出现这种情况,需重新调节聚焦旋钮。

(5)基线旋转(TRACE ROTATION):用于调节扫描线使其与水平刻度线平行,以克服外磁场变化带来得基线倾斜,需要使用螺丝刀调节。

(45)显示屏:仪器得测量显示最终端。

(3)延迟扫描辉度控制钮(B INTEN):顺时针方向旋转此钮,增加延迟扫描B显示光迹亮度。

(1)校准信号输出端子(CAL)2、垂直方向部分(VERTICAL)(13)通道1输入端[CH1 INPUT(X)]:被测信号由此输入y1通道。

当示波器在X-Y方式时,输入到此端得信号作为X轴信号。

(17)通道2输入端[CH2 INPUT(X)]:被测信号由此输入y2通道。

当示波器在X-Y方式时,输入到此端得信号作为Y轴信号。

(11)、(12)、(16)、(18)交流-直流-接地(AC、DC、GND):输入信号与放大器连接方式选择开关:交流(AC):放大器输入端与信号连接由电容器来耦合;接地(GND):输入信号与放大器断开,放大器得输入端接地。

实验二示波器的调节与使用一、实验目的：1.了解示波器的基本构造与原理2.学会示波器的调节与使用方法二、实验器材：示波器、信号发生器、接线板、万用表等。

三、实验原理：示波器是一种用来显示电信号波形的仪器，常用于电子电路的调试与测试。

它能够将电信号的波形转换成可视化的图像，方便工程师进行观察与分析。

示波器主要由屏幕、扫描电子枪、若干个控制电路组成。

示波器的调节与使用需要掌握以下几个要点：1.调节示波器的亮度与对比度，使得波形清晰可见。

2.调节示波器的水平与垂直灵敏度，使得波形适合显示在屏幕上。

3.选择合适的触发方式与触发电平，使得波形稳定显示。

4.调节示波器的扫描速度，使得波形的周期在屏幕上可见。

四、实验步骤：1.接线：将信号发生器的输出端口与示波器的输入端口通过接线板连接起来。

2.接通电源：将示波器及信号发生器的电源开关打开。

3.调节亮度与对比度：通过示波器面板上的相关旋钮，调节示波器的亮度与对比度，使得屏幕上的波形清晰可见。

4.调节水平与垂直灵敏度：通过示波器面板上的相关旋钮，分别调节示波器的水平与垂直灵敏度，使得波形适合显示在屏幕上。

5.选择触发方式与触发电平：通过示波器面板上的相关旋钮，选择合适的触发方式（如边沿触发、脉冲触发等）与触发电平，使得波形稳定显示。

6.调节扫描速度：通过示波器面板上的相关旋钮，调节示波器的扫描速度，使得波形的周期在屏幕上可见。

五、实验注意事项：1.在调节示波器时，应注意避免碰到高压部分，以免电击或损坏仪器。

2.在调节示波器时，应先将水平与垂直灵敏度调至最小，再逐渐增加至合适的值，以避免电流过大导致电路故障。

3.在观察波形时，应注意波形的垂直与水平偏移量，及时调整示波器的相关参数，使得波形在屏幕上居中显示。

4.在实验结束后，应将示波器及信号发生器的电源开关及时关闭，以免浪费能源或造成安全隐患。

六、实验结果与分析：经过调节与使用示波器，我们能够清晰地观察到信号发生器输出的电信号波形，从而进行进一步的分析与判断。

示波器的调节与使用实验报告总结示波器的调节与使用实验是电工学和电子技术课程中非常重要的实践环节之一。

通过这个实验，我们可以学习和掌握示波器的基本原理和使用方法，从而更好地理解和分析电路中的信号波形。

在这个实验中，我们首先需要了解示波器的基本参数和功能。

示波器主要有以下几个关键参数：带宽、垂直灵敏度、水平扫描速度和触发级别。

通过调节这些参数，可以获得所需的波形。

在调节示波器之前，我们首先需要连接电路。

将电路与示波器正确连接后，开启示波器和电路电源。

接下来，我们可以开始调节示波器。

1. 调节垂直灵敏度：垂直灵敏度用来调节示波器在屏幕上显示电压幅度的大小。

我们可以根据电路的信号来调节垂直灵敏度，使得波形的振幅能够在屏幕上完整显示。

2. 调节水平扫描速度：水平扫描速度用来调节示波器屏幕上波形的时间长度。

我们可以根据电路信号的频率和周期来调节水平扫描速度，使得波形的周期在屏幕上能够完整显示。

3. 调节触发级别：触发级别用来确定示波器何时开始扫描波形。

我们可以调节触发级别，使得波形在屏幕上始终稳定显示。

在调节示波器完成后，我们可以进行波形的观察和分析。

通过示波器，我们可以直观地看到电路中信号的波形，从而判断电路的工作状态和性能。

在实验中，我们还可以进行一些扩展实验，例如观察电路中不同元件的工作波形、通过调节示波器触发级别来观察波形的变化等，从而进一步加深对示波器的理解和应用。

通过这个实验，我们不仅可以掌握示波器的基本调节和使用方法，还可以培养观察和分析电路波形的能力，为后续的电子技术实验打下基础。

综上所述，示波器的调节与使用实验是电工学和电子技术课程中非常重要的实践环节之一。

通过这个实验，我们可以学习和掌握示波器的基本原理和使用方法，从而更好地理解和分析电路中的信号波形。

通过合理调节示波器的垂直灵敏度、水平扫描速度和触发级别等参数，我们可以观察到电路中的波形，并从中获取有关电路工作状态和性能的信息。

这些能力对我们在电子技术领域的学习和工作都具有重要价值。

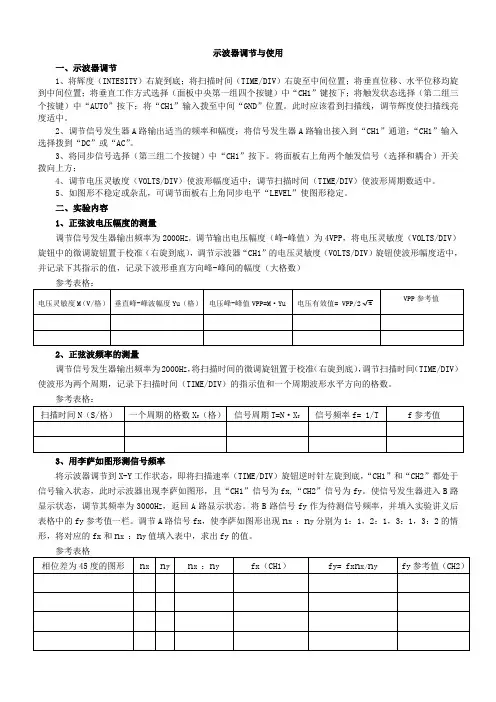

实验六、示波器的调整和使用示波器是一种用来检测观察信号的常用仪器，其规格和型号很多，但主要组成部分基本相同。

可将信号衰减或放大，可观测信号的波形，测量电压和频率等。

预习要点1、示波器的主要结构和显示波形的基本原理2、示波器的校准和测量3、什么是李萨如图形？一、实验目的1．了解示波器的主要结构和显示波形的基本原理。

2．学会使用信号发生器。

3．学会正确使用示波器观察波形以及测量电压、周期和频率。

二、实验原理示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。

示波器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用的电子显示器。

1．示波器的基本结构示波器的型号很多，但其基本结构类似。

示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。

其框图如图1所示。

(1) 示波管示波管由电子枪、偏转板、显示屏组成。

电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。

灯丝通电发热，使阴极受热后发射大量电子并经栅极孔出射。

这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。

A1与K之间的电压通常为几百伏特，可用电位器W2调节，A1与K之间的电压除有加速电子的作用外，主要是达到聚焦电子的目的，所以A1称为聚焦阳极。

W2即为示波器面板上的聚焦旋钮。

A2与K之间的电压为1千多伏以上，可通过电位器W3调节，A2与K之间的电压除了有聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A1大得多，故称A2为加速阳极。

在有的示波器面板上设有W3，并称其为辅助聚焦旋钮。

在栅极G 与阴极K 之间加了一负电压即U K ﹥U G ，调节电位器W 1可改变它们之间的电势差。

如果G 、K 间的负电压的绝对值越小，通过G 的电子就越多，电子束打到荧光屏上的光点就越亮，调节W 1可调节光点的亮度。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

示波器使用及调试方法1、示波器介绍：示波器能观察被电路的电压、电流的波形，测定电压、频率、调幅指数、相位差等各电参量，把人们无法直接看到的电信号的变化规律，转换成可以直接观察的波形，曲线，显示在示波器的屏幕上，供分析研究.2.、本厂主要使用的示波器型号是PROTEK 6502A 模拟示波器及泰克的TDS210数位示波器，其中PROTEK 6502A 型模拟示波器主要用于电波机芯调试天线用，泰克 TDS210型数字示波器主要用于测试电波机芯秒偏用，2.1、PROTEK 6502A 模拟示波器操作面板图如下图所示2.1.1、PROTEK 6502A 模拟类示波器常用开关及用途：2.1.1.1、电源开关1；通常按下按键后将电源打开，同时电源指示灯发亮，示波器进入可使用状态。

2.1.1.2、亮度调节旋钮2；通常顺时针旋转，显示屏4的亮度增亮，但在开电之前，需反时针转到底。

2.1.1.3、聚焦调节旋钮3；主要将光线调得更加清晰。

2.1.1.4、垂直位移调节旋钮5和15；分别调整两通道的轨迹线在屏幕上下移动。

2.1.1.5、两通道轨迹线的每格电压幅度值的转换开关6和9，用来改变每格表示的电压值，也就是改变所要观察的波形的高度。

2.1.1.6、信号输入连接器7和10，分别输入信道1和信道2的信号。

2.1.1.7、两通道轨迹线的每格扫描时间转换开关8，用来改变扫描时间系数，也就是改变所要观察的波形的宽度。

2.1.1.8、触发源选择开关11，其中INT 为内触发方式，LINE 为电源触发，EXT 为外触发，通常情况下我们选择内触发方式。

2.1.1.9、触发方式选择开关12。

2.1.1.10、水平位置调节旋钮13，用来调节扫描线在屏蔽左右方向移动。

2.1.1.11、XY 工作方式键14，按下为开，弹起为关。

2.1.1.12、扫描微调旋钮16。

2.1.1.13、输入信号与垂直轴放大器的组合系统选择开关17和182.1.1.14、光标转动调节器19，用来校正受地磁场影响的光迹线与屏幕栅格线的平行度。
