示波器的调节与使用解读

示波器的调节与应用原理1. 前言示波器是一种用于观察电压周期的电子仪器，广泛应用于电子实验、电路调试、电子设备维修等领域。

本文将介绍示波器的调节方法和应用原理。

2. 示波器调节方法2.1 通道设置示波器通常具有多个通道，用于同时观测多个信号。

在进行示波器调节时，需要设置合适的通道参数。

1.选择观测通道：根据需要观测的信号，选择合适的通道进行观测。

2.设置耦合方式：示波器通常有直流耦合和交流耦合两种方式，根据信号的特点选择合适的耦合方式。

3.调节增益：根据信号的幅值范围，调节通道的增益，确保信号能够在示波器屏幕上完整显示。

2.2 时间基准设置示波器的时间基准用于调节观测的时间尺度，以便观测信号的频率、周期等特性。

1.设置时间量程：根据需要观测的信号频率，选择合适的时间量程，确保观测到完整的信号周期。

2.调节扫描速度：根据需要观测的信号变化速度，调节示波器的扫描速度，以充分显示信号的变化过程。

2.3 触发设置示波器的触发功能用于控制示波器在信号达到一定条件时进行触发，并显示稳定的波形。

1.设置触发方式：示波器通常有边沿触发、脉宽触发、视频触发等触发方式，根据信号的特点选择合适的触发方式。

2.调节触发电平：根据触发信号的电平，调节触发电平，确保示波器能够稳定触发并显示波形。

3. 示波器的应用原理示波器的工作原理是利用扫描电子束在示波管内的水平和垂直方向上的偏转，绘制出输入信号的波形图。

3.1 垂直系统原理示波器的垂直系统用于放大输入信号，使其能够显示在示波器的屏幕上。

1.输入信号放大：示波器的垂直系统通过放大器将输入信号放大到合适的幅值范围。

2.垂直扫描：放大后的信号经过垂直偏转系统，在示波管内的垂直方向上进行扫描。

3.垂直偏转灵敏度：示波器垂直系统的灵敏度表示输入信号单位变化时，屏幕上显示的垂直单位长度。

3.2 水平系统原理示波器的水平系统用于控制扫描电子束在水平方向上的偏转，以绘制出输入信号的波形图。

示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。

它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。

本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。

正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。

- 确保连接正确、稳定，并避免电路短路或过载。

2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。

- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。

- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。

3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。

- 使用多通道示波器时，选择适当的通道进行测量。

4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。

- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。

- 注意观察信号的异常或干扰，以识别潜在的问题。

5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。

- 熟悉示波器的快捷键和面板控制，以提高工作效率。

- 使用外部触发功能和外部设备进行更复杂的测量和分析。

总结:示波器是电子工程师必备的工具之一。

通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。

在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。

希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。

示波器的使用方法与调节要点详解示波器是一种广泛应用于电子工程领域的测试仪器，用于显示和测量电信号的波形。

它不仅可以帮助工程师迅速发现设备中的问题，还可以进行故障分析和信号调整。

本文将详细介绍示波器的使用方法和调节要点，帮助读者更好地理解和使用示波器。

一、示波器的基本结构和原理示波器由主要由控制系统、触发系统、放大系统和显示系统组成。

其中，控制系统负责控制示波器的各种操作；触发系统用于确定信号显示的时间和位置；放大系统负责对输入信号进行放大；显示系统则将放大后的信号以波形的形式显示在屏幕上。

示波器的原理是基于电子束在阴极射线管（CRT）上的显示。

电子束在CRT屏幕上扫描形成像素点，通过对像素点的控制可以显示出不同的波形。

同时，示波器还可以对信号进行触发，确保波形显示的稳定和准确性。

二、示波器的基本使用方法1. 连接电路：首先，将待测试的电路与示波器相连接。

通常，示波器有两个探头（标称为1X和10X），通过选择适当的探头可以在不同测试条件下获得更好的信号质量。

2. 调整水平和垂直控制：示波器的水平和垂直控制用于设置波形的水平位置和垂直幅度。

通过调整这些参数，可以使波形在屏幕上居中和适应屏幕大小。

3. 选择触发方式：触发方式决定了示波器何时开始显示波形。

常见的触发方式有自由运行触发、边沿触发和脉冲触发等。

根据测试需求，选择适当的触发方式可以更好地显示待测信号。

4. 调整触发电平和斜率：触发电平决定了波形触发的阈值，而触发斜率决定了触发时信号的上升或下降沿。

根据测试的信号特点，设置适当的触发电平和斜率可以获得稳定和准确的波形显示。

5. 选择和调整时间基准：示波器的时间基准用于确定波形在屏幕上的时间尺度。

通过选择不同的时间基准和调整时间刻度，可以观察到不同时间尺度下的信号变化。

三、示波器的调节要点1. 垂直灵敏度：垂直灵敏度设置决定了每个格子的电压幅度。

根据待测信号的特点，选择适当的垂直灵敏度可以使波形显示在较大的范围内。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。

在电子工程、通信工程、自动化控制等领域中广泛应用。

本文将详细介绍示波器的调节和使用。

一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。

通常要校准时间基准、垂直灵敏度、触发电平等参数。

具体校准步骤需参照示波器的使用说明书。

2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。

一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。

另外可以调节时间基准的位置，使波形居中或偏移显示。

3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。

可以通过调节垂直灵敏度来放大或缩小波形的幅度。

一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。

4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。

触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。

5.调节触发模式：示波器的触发模式决定了波形触发的方式。

常见的触发模式有自由运行、单次、外部触发等。

自由运行模式是连续触发，示波器会不间断地显示波形。

单次模式是只触发一次，示波器会在触发后显示波形并停止触发。

外部触发是通过外部信号来触发。

二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。

在连接时要注意正负极性的对应，以免引起短路或损坏设备。

2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。

3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。

可以通过旋钮或按钮来调节。

4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。

示波器的调试和使用原理示波器是一种用于观察和测量电信号的重要仪器。

它能够实时显示电压波形，并能够通过测量电压的峰值、频率、相位差等参数，帮助工程师分析电路的性能和故障。

一、示波器的调试原理：示波器的调试主要包括校准和检验两个方面。

校准是为了保证示波器的测量准确性和稳定性，以及解决示波器本身存在的故障；检验是为了验证示波器在使用中的准确性。

1. 校准过程：（1）校准示波器的时间基准：通过对准参考信号和示波器显示的波形，调节示波器的时间基准，使其时间轴准确。

（2）校准示波器的电压增益：通过对准标准信号和示波器显示的波形，调节示波器的电压增益，使其显示的电压测量值准确。

（3）校准示波器的触发电平：通过对准触发信号和示波器显示的波形，调节示波器的触发电平，使其能够准确触发信号。

（4）校准示波器的频率响应：通过对准标准信号和示波器显示的波形，调节示波器的垂直增益和水平扫描速率，使其能够准确显示波形的频率。

2. 检验过程：（1）检验示波器的垂直分辨率：通过输入一系列的标准信号，根据示波器的显示结果，判断示波器的垂直分辨能力是否符合要求。

（2）检验示波器的时间分辨率：通过输入一系列的高频信号，根据示波器的显示结果，判断示波器的时间分辨能力是否符合要求。

（3）检验示波器的带宽：通过输入一系列的高频信号，根据示波器的显示结果，判断示波器的带宽是否能够准确显示高频信号的波形。

二、示波器的使用原理：示波器的使用原理基于电脑显示技术和模拟电子技术。

主要包括采样、存储、加工和显示几个关键步骤。

1. 采样：示波器通过外部探头将要测量的信号接入示波器的输入端口。

示波器内部的采样系统会按照一定的时间间隔对输入信号进行采样，采样率要满足奈奎斯特采样定理，即采样率要大于信号最高频率的两倍。

采样的目的是将连续的时间域信号转换为离散的数字信号。

2. 存储：示波器会将采样得到的离散信号存储起来，形成一个数据序列。

这样的数据序列包含了信号的幅值、时间和采样率等信息。

示波器的使用步骤及调试技巧示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子、通信、自动化等领域。

正确使用示波器并掌握调试技巧，对于工程师和技术人员来说至关重要。

本文将介绍示波器的使用步骤及一些常用的调试技巧。

一、示波器的使用步骤1. 连接电路：首先，将待测电路与示波器正确连接。

一般来说，示波器的输入端连接到待测电路的观测点，地线连接到电路的地线。

确保连接正确并牢固可靠。

2. 设置示波器：打开示波器电源，并调整示波器的各项参数。

首先，选择适当的量程和耦合方式。

量程应选择使信号波形充分显示，避免波形截断或过大造成失真。

耦合方式一般选择AC耦合，以排除直流分量的影响。

3. 调整触发：示波器的触发功能能够使波形显示更加稳定。

触发功能可以使示波器以某个特定的电压值或边沿触发波形显示。

调整触发电平和触发边沿，以确保波形显示稳定且清晰。

4. 选择显示方式：示波器可以选择不同的显示方式，如时间域显示和频谱分析等。

时间域显示适用于观察波形的时域特性，频谱分析适用于观察信号的频域特性。

根据需要选择合适的显示方式。

5. 观察波形：调整示波器的水平和垂直控制，使波形在屏幕上居中且适当放大。

观察波形的形状、幅度、频率等特性，以获取所需的信息。

6. 分析波形：根据需要，可以对波形进行测量和分析。

示波器可以提供波形的幅值、频率、周期、上升时间等参数的测量。

此外，示波器还可以进行波形的存储和回放，方便后续分析和比较。

二、示波器的调试技巧1. 波形的清晰度：在观察波形时，应确保波形清晰且不失真。

如果波形模糊或失真，可以尝试调整示波器的触发电平、增益和时间基准等参数，以获得更好的波形显示效果。

2. 噪声的排除：在实际测量中，常常会受到各种噪声的干扰。

为了排除噪声的影响，可以采取一些措施，如增加滤波器、提高信号与噪声的比例、调整触发方式等。

3. 多通道测量：示波器通常具有多个通道，可以同时观察多个信号波形。

在进行多通道测量时，应注意各通道之间的相互影响，避免干扰和交叉耦合。

实验二示波器的调节与使用一、实验目的：1.了解示波器的基本构造与原理2.学会示波器的调节与使用方法二、实验器材：示波器、信号发生器、接线板、万用表等。

三、实验原理：示波器是一种用来显示电信号波形的仪器，常用于电子电路的调试与测试。

它能够将电信号的波形转换成可视化的图像，方便工程师进行观察与分析。

示波器主要由屏幕、扫描电子枪、若干个控制电路组成。

示波器的调节与使用需要掌握以下几个要点：1.调节示波器的亮度与对比度，使得波形清晰可见。

2.调节示波器的水平与垂直灵敏度，使得波形适合显示在屏幕上。

3.选择合适的触发方式与触发电平，使得波形稳定显示。

4.调节示波器的扫描速度，使得波形的周期在屏幕上可见。

四、实验步骤：1.接线：将信号发生器的输出端口与示波器的输入端口通过接线板连接起来。

2.接通电源：将示波器及信号发生器的电源开关打开。

3.调节亮度与对比度：通过示波器面板上的相关旋钮，调节示波器的亮度与对比度，使得屏幕上的波形清晰可见。

4.调节水平与垂直灵敏度：通过示波器面板上的相关旋钮，分别调节示波器的水平与垂直灵敏度，使得波形适合显示在屏幕上。

5.选择触发方式与触发电平：通过示波器面板上的相关旋钮，选择合适的触发方式（如边沿触发、脉冲触发等）与触发电平，使得波形稳定显示。

6.调节扫描速度：通过示波器面板上的相关旋钮，调节示波器的扫描速度，使得波形的周期在屏幕上可见。

五、实验注意事项：1.在调节示波器时，应注意避免碰到高压部分，以免电击或损坏仪器。

2.在调节示波器时，应先将水平与垂直灵敏度调至最小，再逐渐增加至合适的值，以避免电流过大导致电路故障。

3.在观察波形时，应注意波形的垂直与水平偏移量，及时调整示波器的相关参数，使得波形在屏幕上居中显示。

4.在实验结束后，应将示波器及信号发生器的电源开关及时关闭，以免浪费能源或造成安全隐患。

六、实验结果与分析：经过调节与使用示波器，我们能够清晰地观察到信号发生器输出的电信号波形，从而进行进一步的分析与判断。

示波器的调整和使用综述示波器（Oscilloscope）是一种用于测量和显示电信号波形的仪器，广泛应用于电子工程、通信、医学领域等。

本文将对示波器的调整和使用进行综述。

一、示波器调整1.垂直调整：示波器的垂直系统主要用于调整波形的幅度和增益。

首先，通过控制垂直位置旋钮，调整波形在屏幕上的位置；然后，通过垂直灵敏度旋钮，调整波形的峰-峰值或电压分度；最后，通过通道增益旋钮，调整通道输入信号的放大倍数。

2.水平调整：示波器的水平系统主要用于调整波形的时间基准和水平位置。

首先，通过水平位置旋钮，调整波形在屏幕上的水平位置；然后，通过水平灵敏度旋钮，调整波形的时间分度；最后，通过时间基准旋钮，选择合适的时间基准值。

3.触发调整：示波器的触发系统用于稳定地显示周期性信号。

触发调整主要包括选择触发源、设置触发电平和触发斜率。

首先，选择适当的触发源，可以是通道一或通道二的信号，也可以是外部信号；然后，通过触发电平旋钮，设置触发电平位置；最后，通过触发斜率旋钮，选择上升沿或下降沿的触发方式。

4.扫描调整：示波器的扫描系统用于控制电子束在屏幕上的移动速度。

扫描调整主要包括选择扫描源、设置扫描速度和扫描模式。

首先，选择适当的扫描源，可以是内部扫描信号或外部扫描信号；然后，通过扫描速度旋钮，设置扫描速度的快慢；最后，通过扫描模式旋钮，选择正常扫描或者单扫描模式。

二、示波器使用1.连接信号源：将待测信号源与示波器的输入端连接，可以通过插座或者夹子等接入方式，确保信号源能够正常输入示波器。

2.设置垂直系统：首先，通过垂直灵敏度旋钮选择合适的范围，以便将信号峰-峰值显示在屏幕上；然后，通过通道增益旋钮调整输入信号的放大倍数；最后，通过垂直位置旋钮调整波形在屏幕上的位置。

3.设置水平系统：首先，通过水平灵敏度旋钮选择合适的时间分度，以便观测信号的周期；然后，通过时间基准旋钮选择合适的时间基准值；最后，通过水平位置旋钮调整波形在屏幕上的水平位置。

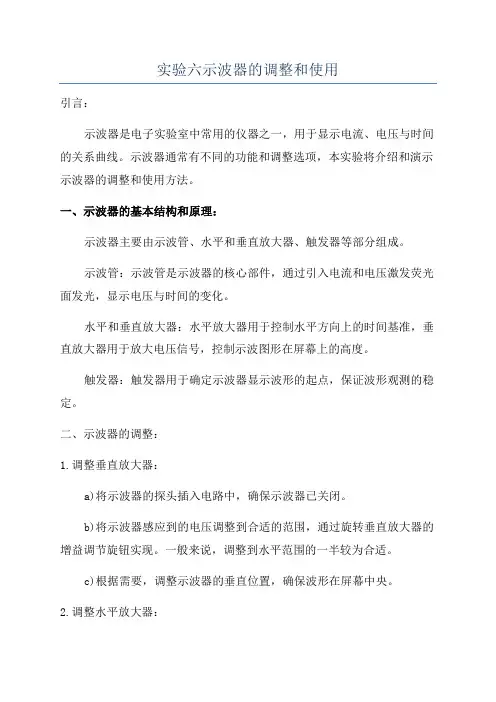

实验六示波器的调整和使用引言：示波器是电子实验室中常用的仪器之一，用于显示电流、电压与时间的关系曲线。

示波器通常有不同的功能和调整选项，本实验将介绍和演示示波器的调整和使用方法。

一、示波器的基本结构和原理：示波器主要由示波管、水平和垂直放大器、触发器等部分组成。

示波管：示波管是示波器的核心部件，通过引入电流和电压激发荧光面发光，显示电压与时间的变化。

水平和垂直放大器：水平放大器用于控制水平方向上的时间基准，垂直放大器用于放大电压信号，控制示波图形在屏幕上的高度。

触发器：触发器用于确定示波器显示波形的起点，保证波形观测的稳定。

二、示波器的调整：1.调整垂直放大器：a)将示波器的探头插入电路中，确保示波器已关闭。

b)将示波器感应到的电压调整到合适的范围，通过旋转垂直放大器的增益调节旋钮实现。

一般来说，调整到水平范围的一半较为合适。

c)根据需要，调整示波器的垂直位置，确保波形在屏幕中央。

2.调整水平放大器：a)确定需要观察的时间范围，通过旋转水平放大器的旋钮调节。

b)调整示波器的水平位置，确保波形在屏幕中央。

3.调整触发器：a)设置触发器的模式，可选择自由运行或外部触发。

b)调整触发器电平，确保触发电平在波形的合适位置。

c)根据需要，调整触发器的斜坡，以实现稳定的波形显示。

4.调整示波器的亮度和对比度：a)通过示波器面板上的旋钮，调整亮度和对比度以获得最佳的显示效果。

三、示波器的使用：1.连接电路并打开示波器。

2.调整垂直和水平放大器，确保波形在屏幕上适当放大并且居中。

3.设置触发器以稳定波形的显示。

4.根据需要调整示波器的时间和电压范围以获得所需波形。

5.通过示波器的光标功能，可以测量波形的幅值、频率等参数。

6.在观测过程中，可以通过调整触发器的位置、斜坡和电平来解决波形不稳定的问题。

7.观测完成后，关闭示波器并断开电路连接。

结论：本实验介绍了示波器的基本结构和原理，并演示了示波器的调整和使用过程。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

示波器的调整和使用【实验目的】（1）了解示波器的结构和工作原理。

（2）熟悉示波器各旋钮功能。

（3）掌握示波器的基本调整方法。

（4）掌握用示波器观测信号的波形，学会用示波器测量电压、频率和相位。

【示波器的原理】示波器显示随时间变化的电压，将它加在电极板上，极板间形成相应的变化电场，使进入这个变化电场的电子运动情况随时间作相应地变化，从而通过电子在荧光屏上运动的轨迹反映出随时间变化的电压。

1. 示波器的结构示波器由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统五个基本部分组成。

双踪示波器的结构方框图如图3.9.1所示。

示波器方框图图3.9.1（1）示波管。

示波管主要由电子枪、偏转系统和荧光屏三个部分组成。

示波管是一个全密封度真空的玻璃壳管，其结构如图3.9.2所示。

① 电子枪。

电子枪由灯丝F 、阴极K 、栅极G 、第一阳极A 1和第二阳极A 2组成。

阴极K 是一个表面涂有氧化物的金属圆筒，被点燃灯丝F 加热后向外发射电子。

栅极G 是一个顶端有一小孔的金属圆筒，套在阴极外面，它的电位比阴极低，对阴极射来的电子起控制作用，只有速度较大的电子才能穿过栅极小孔。

因此，通过调节栅极电位，可以改变通过栅极的电子数目，即控制电子到达荧光屏上的数目，而打在荧光屏的电子数目越多，则荧光屏上的光迹越亮。

示波器面板上的“辉度”调节旋钮就是起这—作用的。

阳极A 1与A 2由开有小孔的圆筒组成。

阳极电位比阴极电位高得多，电子流通过该区域可获得很高的速度，同时阳极区的不均匀电场还能将由栅极过来散开的电子流聚焦成一窄细的电子束，因此改变阳极电压可以调节电子束的聚焦程度。

示波器面板上的“聚焦”旋钮起这一作用。

② 偏转系统。

偏转系统由两对相互垂直的可加电压的金属平板组成，即X 偏转板和Y偏 示波管的结构 图3.9.2 F —灯丝；K —阴极；G —控制栅极；A 1—第一阳极； A 2—第二阳极；Y —竖直偏转板；X —水平偏转板转板。

示波器的调节与应用原理示波器是一种用于检测和显示电压波形的仪器，广泛应用于电子、通信、电力、医疗等领域。

其原理基于电荷积分的观念，通过将待测信号与参考信号进行比较，并展示其电压随时间变化的波形图。

示波器的基本调节步骤如下：1.调整触发电平：示波器在显示波形之前需要以一些特定的电平作为触发基准。

用户可以通过调整触发电平使波形图在水平方向上对称于水平基准线。

2.调节水平控制：水平控制用于调整波形图上每个小方格对应的时间长度。

通常情况下，每个小方格代表固定的时间间隔。

3.调节垂直控制：垂直控制用于调整波形图上每个小方格对应的电压值。

通常情况下，每个小方格代表固定的电压间隔。

4.选择输入信号通道：示波器通常有多个输入信号通道，用户可以根据实际需要选择相应的通道进行观测。

示波器的应用原理主要涉及以下几个方面：1.时间/幅度基准：示波器需要一个稳定的时间和电压基准，以确保显示的波形图准确可靠。

时间基准常用的是晶振产生的稳定时钟信号，而幅度基准则是通过内部或外部参考电压提供。

2.采样率：示波器的采样率决定了其能够检测到的最高频率，通常以每秒采样点数表示。

采样率越高，示波器对速度更快的波形可以更准确地进行观测和分析。

3.垂直灵敏度：示波器的垂直灵敏度表示其能够测量的最小电压变化。

垂直灵敏度一般以单位电压/格表示，常见的值有1mV/格、2mV/格和5mV/格等。

用户可以根据待测信号的幅度范围选择适当的垂直灵敏度。

4.带宽：示波器的带宽决定了它能够准确显示的最高频率信号。

带宽越大，示波器在高频段上的显示越准确。

带宽一般以-3dB的降低点频率表示。

示波器的应用可以用于以下几方面：1.波形显示与观测：示波器可以将任意波形以电压随时间变化的形式显示出来，用户可以通过观察波形来诊断电路或系统的工作状态。

2.信号分析与测量：示波器可以对信号的频率、幅度、相位等进行测量和分析。

例如，可以通过示波器测量频率、周期、脉冲宽度等参数，或者进行频谱分析、傅里叶变换等操作。

示波器的调整与使用示波器利用电场对电子运动轨迹的影响来反映电压的瞬变过程。

由于电子惯性小，荷质比大，因此示波器具有较宽的频率响应，可用以观察变化极快的电压瞬变过程。

用它可以直接测定电信号的电压、相位、周期和频率等参数。

实验目的(1)了解示波器的工作原理(2)掌握示波器的基本调整方法和工作模式。

(3)掌握用示波器观测信号的方法。

实验仪器双踪示波器1台，函数信号发生器1台及同轴电缆。

示波器原理示波器是利用电场改变电子运动轨迹来反映电压的瞬变过程，是显示二维图像的仪器。

二维图像在数学上要两个坐标Y和X来描述。

示波器上的二维图像要两个电场即Y电场(Y偏转)和X电场(X偏转)共同影响电子轨迹来形成。

对于一个电压信号V=F(t)的二维函数，需要两个坐标即V和t来描述。

数学上的绘图是简单的，示波器显示二维图形是把电压V=F(t)“加在”Y偏转上形成Y电场，影响电子Y向上的运动轨迹或位移。

这就反映出V值。

(如果V=F(t)是非常缓慢地变化，Y向上电子的运动轨迹如何?)。

但是这没有描绘出V=F(t)的二维图形，t没有表达出来，如何表达t呢？时间是不能“加在”X偏转上的，只能把时间概念“转到”电压概念上才行。

若V=Kt线性关系成立，就把时间“转到”电压了，但随t的增加电压会很大，同时会超出显示屏幕，不可实现。

最后选择锯齿波来兼顾而实现。

当把V=Kt“加在”X偏转上形成X电场，与Y电场共同影响电子轨迹(正交迭加)来描述V=F(t)。

V=F(t)和V=Kt实际上是两个完全不相干电压信号，它们的时间t也是不相干的，为了建立联系，示波器为此设置了辅助功能触发同步系统。

总之，围绕二维图形的建立，示波器面板设置了垂直Y向调整功能，水平X向(扫描)调整功能，辅助功能触发同步系统三大区域。

按三大功能区域熟悉各按钮功能，就显得简单易懂易记。

1示波器的结构示波器它由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统组成。

示波器的显示模式和波形调整方法示波器是一种用于检测和显示电子信号波形的仪器，在电子工程、通信、医学、物理学等领域广泛应用。

示波器的显示模式和波形调整方法是使用示波器的重要技巧和知识点。

本文将介绍示波器的常见显示模式和如何调整波形的方法。

1. 示波器的显示模式示波器的显示模式主要包括模拟示波器和数字示波器两种。

模拟示波器：模拟示波器是指使用电子管或示波管来显示电压波形的仪器。

它可以直观地显示信号的振幅、频率和相位等信息，但由于电子管或示波管的物理特性限制，无法进行数字化处理和存储。

数字示波器：数字示波器是指使用数字技术来显示和处理电压波形的仪器。

它可以实现信号的数字化处理、存储和分析，具有更高的精度和稳定性。

数字示波器的显示模式包括矢量显示、点阵显示和向量显示等。

2. 波形调整方法示波器的波形调整方法是指通过调整示波器的各项参数，使得显示的波形更加清晰、准确。

垂直调整：垂直调整是指调整示波器的垂直放大倍数和偏移量，以展示信号的振幅。

通过调节垂直灵敏度旋钮或按钮，可以使波形的垂直幅度适应显示区域。

同时，调节垂直偏移量可以改变波形的位置，使其居中或位于特定位置。

水平调整：水平调整是指调整示波器的水平扫描速度和触发位置，以展示信号的时间特性。

通过调节水平扫描速度或时间基准旋钮，可以改变波形在横轴上的展示范围。

触发位置的调整可以使波形的起始点位于特定位置。

触发调整：触发调整是指调整示波器的触发电平和触发沿。

触发电平是指触发器对信号进行触发的阈值，通过调节触发电平旋钮或按钮，可以使波形稳定地显示在特定电平上。

触发沿是指触发器对信号上升沿或下降沿进行触发，根据信号特点选择适当的触发沿。

3. 波形显示技巧除了调整示波器的参数，还可以使用一些波形显示技巧，使得波形的细节更加清晰可见。

平均显示：平均显示是指示波器通过多次采样和平均来减小噪声和杂散干扰，以显示更加平滑的波形。

通过选择平均显示模式，并适当调节平均次数，可以得到更加清晰的波形。

示波器的使用说明示波器是工程师们非常常用的一种测试设备，它通过显示电信号的振荡波形来帮助你分析和修复电路的问题。

下面我们将详细介绍如何使用示波器。

第一步：了解示波器的基本操作控制示波器通常由两部分组成：控制面板和显示屏。

控制面板上有各种控制按钮和旋钮，可用于设置示波器的各种参数和功能，我们可以根据需要进行设置。

而显示屏可以供我们观察电信号的波形。

控制面板上常用的按钮和旋钮有：1.电源开关：控制示波器的开/关机。

2.触发模式：控制示波器触发电信号的方式，有自动、手动、单次触发。

3.时间轴调节：控制示波器时间轴的参数和范围，包括时间比例和时间基准线。

4.波形展示：可以通过选择不同的波形展示方式来更好的观测电信号。

5.垂直轴调节：控制示波器的垂直轴的参数和范围，用于调整电信号的振幅。

第二步：准备工作，连接好电路和进行触发设置。

如果在示波器上的示波器屏幕上想要观察到具有周期性结构的电信号，如正弦波、方波等，我们首先需要将相应的电源引线连接到待测源的波形信号。

同时，示波器还需要一个触发信号来告诉它什么时间抓取信号，电路中的触发信号通常来自信号源或其它集成电路。

通常在触发模式下选择“自动”或“手动”，然后按一下“单次触发”按钮，即可观测电信号的数据，同时，也可以选择一个适当的垂直范围和水平范围以显示信号。

第三步：观测信号一旦连接了待测源的引线并设置了触发信号，就可以观测来自电路中的电信号了。

通过不同的垂直和水平范围调节可以达到更好的展示效果。

例如，如果一个正弦波信号的振幅太大而不能完全显示在屏幕上，可以通过减小垂直范围来缩小振幅。

同样的，如果一个非常细小的信号无法展示，可以通过增大垂直范围来放大信号。

通过调节示波器的时间轴和基准线，可以让信号向左或向右移动。

第四步：分析并设置信号的参数观测到信号后，最后一步是分析并设置信号的参数。

通过观察信号的峰值和周期，我们可以得出一些基本的参数，如峰峰值、频率。

此时，如果我们需要进一步掌握更详细的信息，如相位、上升时间等，就需通过不同的触发源和裕度选择以获得更完整的信号形状。
