理论力学---第四章 摩擦
- 格式:ppt
- 大小:3.60 MB
- 文档页数:68

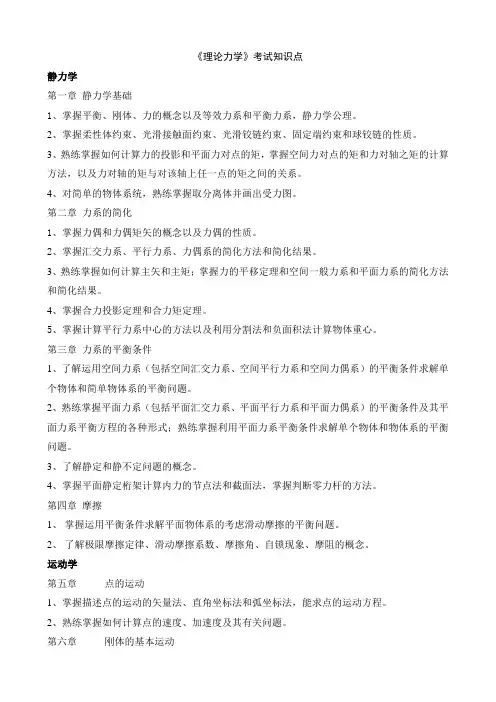

《理论力学》考试知识点静力学第一章静力学基础1、掌握平衡、刚体、力的概念以及等效力系和平衡力系,静力学公理。
2、掌握柔性体约束、光滑接触面约束、光滑铰链约束、固定端约束和球铰链的性质。
3、熟练掌握如何计算力的投影和平面力对点的矩,掌握空间力对点的矩和力对轴之矩的计算方法,以及力对轴的矩与对该轴上任一点的矩之间的关系。
4、对简单的物体系统,熟练掌握取分离体并画出受力图。
第二章力系的简化1、掌握力偶和力偶矩矢的概念以及力偶的性质。
2、掌握汇交力系、平行力系、力偶系的简化方法和简化结果。
3、熟练掌握如何计算主矢和主矩;掌握力的平移定理和空间一般力系和平面力系的简化方法和简化结果。
4、掌握合力投影定理和合力矩定理。
5、掌握计算平行力系中心的方法以及利用分割法和负面积法计算物体重心。
第三章力系的平衡条件1、了解运用空间力系(包括空间汇交力系、空间平行力系和空间力偶系)的平衡条件求解单个物体和简单物体系的平衡问题。
2、熟练掌握平面力系(包括平面汇交力系、平面平行力系和平面力偶系)的平衡条件及其平面力系平衡方程的各种形式;熟练掌握利用平面力系平衡条件求解单个物体和物体系的平衡问题。
3、了解静定和静不定问题的概念。
4、掌握平面静定桁架计算内力的节点法和截面法,掌握判断零力杆的方法。
第四章摩擦1、掌握运用平衡条件求解平面物体系的考虑滑动摩擦的平衡问题。
2、了解极限摩擦定律、滑动摩擦系数、摩擦角、自锁现象、摩阻的概念。
运动学第五章点的运动1、掌握描述点的运动的矢量法、直角坐标法和弧坐标法,能求点的运动方程。
2、熟练掌握如何计算点的速度、加速度及其有关问题。
第六章刚体的基本运动1、掌握刚体平动和定轴转动的特征;掌握刚体定轴转动的转动方程、角速度和角加速度;掌握定轴转动刚体角速度矢量和角加速度矢量的概念以及刚体内各点的速度和加速度的矢积表达式。
2、熟练掌握如何计算定轴转动刚体的角速度和角加速度、刚体内各点的速度和加速度。

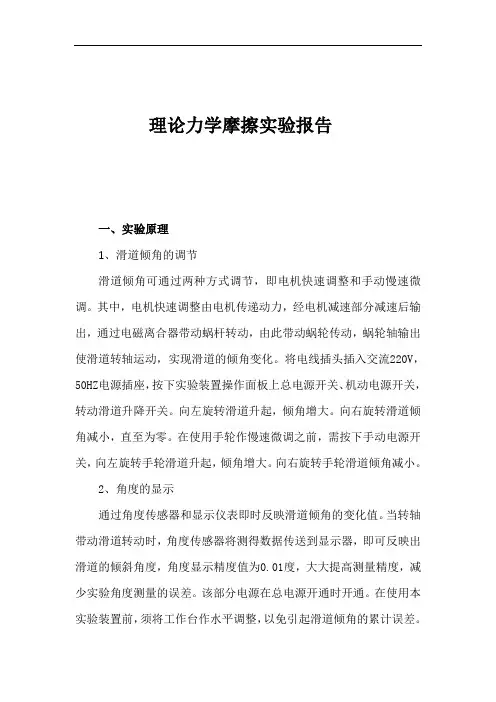

理论力学摩擦实验报告一、实验原理1、滑道倾角的调节滑道倾角可通过两种方式调节,即电机快速调整和手动慢速微调。
其中,电机快速调整由电机传递动力,经电机减速部分减速后输出,通过电磁离合器带动蜗杆转动,由此带动蜗轮传动,蜗轮轴输出使滑道转轴运动,实现滑道的倾角变化。
将电线插头插入交流220V,50HZ电源插座,按下实验装置操作面板上总电源开关、机动电源开关,转动滑道升降开关。
向左旋转滑道升起,倾角增大。
向右旋转滑道倾角减小,直至为零。
在使用手轮作慢速微调之前,需按下手动电源开关,向左旋转手轮滑道升起,倾角增大。
向右旋转手轮滑道倾角减小。
2、角度的显示通过角度传感器和显示仪表即时反映滑道倾角的变化值。
当转轴带动滑道转动时,角度传感器将测得数据传送到显示器,即可反映出滑道的倾斜角度,角度显示精度值为0.01度,大大提高测量精度,减少实验角度测量的误差。
该部分电源在总电源开通时开通。
在使用本实验装置前,须将工作台作水平调整,以免引起滑道倾角的累计误差。
3、计时通过光电门来实现。
二、实验装置MC50摩擦实验装置是由滑板倾角调整机构、角度显示机构和数字测时器三部分组成。
通过滑块在不同材质的滑道上运动,可以测定静、动摩擦系数及物体的加速度。
并可以进行在不同情况下物体滑动、翻倒的演示。
三、实验内容测定木材与铁轨之间的静、动摩擦系数,以及了解当滑块高度较大时,不同载荷下滑块翻倒和滑动的情况。
(1)改变滑板的倾角,测量不同材料之间的静摩擦系数。
(2)通过测量两点之间的平均加速度,测量不同材料之间的动摩擦系数。
(3)当滑块高度较高,加载不同载荷时,其在自重作用下,测定滑块向下翻倒和滑动的最大倾角以及滑块向上翻倒和滑动的最大倾角角。
四、实验步骤1、静摩擦系数实验(a) 调整好滑道倾角角度,使滑块放到滑道上不下滑为准;(b) 旋转手动微调按钮,将滑道的倾角慢慢调大,直到滑块达到将滑未滑时停止,记下此时滑道倾角,即摩擦角;(c) 将所测得的倾角代人静摩擦系数公式,即可得木块与铁之间的静摩擦系数。
《理论力学》课程教学大纲(开实验2个)Theoretical Mechanics学时:64 学分: 3层次:本科适用专业:机械设计、机电、汽车服务类等第一部分大纲说明一、课程性质、目的和培养目标《理论力学》是工科大学的一门重要的技术基础课。
它既是各门后续力学课程的理论基础,又是一门具有完整体系并继续发展着的独立的学科,而且在许多工程技术领域中有着广泛的应用。
本课程的任务是使学生掌握质点,质点系和刚体机械运动(包括平衡)的基本规律和研究方法,初步学会运用这些理论和方法去分析、解决实际问题,为学习后续课程和有关的科学技术打好基础。
结合本课程的特点,使学生的逻辑思维能力(包括推理、分析、综合等能力)、表达能力(包括运用文字和图象等的能力)、计算能力,以及解决实际问题的能力(把一些简单工程实物抽象为力学模型,进行数学描述,应用力学原理求解)得到训练与提高。
二、课程的基本要求第一篇:静力学(20学时)基本要求:熟悉力、力矩和力偶的基本概念及其性质,熟练地计算力的投影,力对点之矩和力对轴之矩。
熟悉各种常见约束的性质,能熟练地取分离体并画出受力图。
掌握各种类型力系的简化方法,熟悉简化结果,能熟练地计算主矢和主矩。
能应用平衡条件和各种类型的平衡方程求解单个物体和物体系统的平衡问题。
对平面一般力系的平衡问题,能熟练地选取分离体和应用各种形式的平衡方程求解,掌握求解简单桁架、组合桁架内力的节点法和截面法。
掌握计算物体重心的各种方法。
理解滑动摩擦、摩擦力的概念,能求解考虑摩擦时简单的物体系统平衡问题。
了解滚动摩擦的概念、超静定问题概念。
第二篇:运动学(22学时)基本要求:掌握描述点的运动的矢量法、直角坐标法、自然坐标法及各种方法下点的运动轨迹、运动方程、速度和加速度。
熟悉刚体平动、刚体定轴转动的概念,能求解转动刚体的角速度、角加速度,转动刚体上各点的速度和加速度。
掌握运动合成和分解的基本概念和方法,熟练掌握点的速度合成定理,牵连运动为平动、定轴转动时的加速度合成定理及应用。
