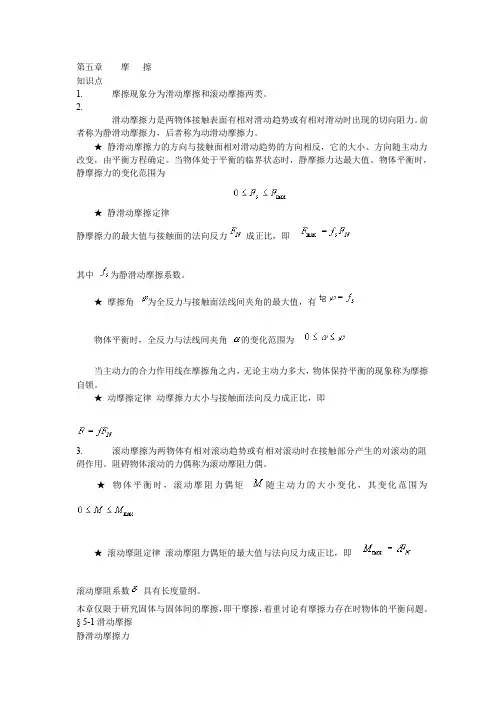

理论力学 --第4章 摩擦

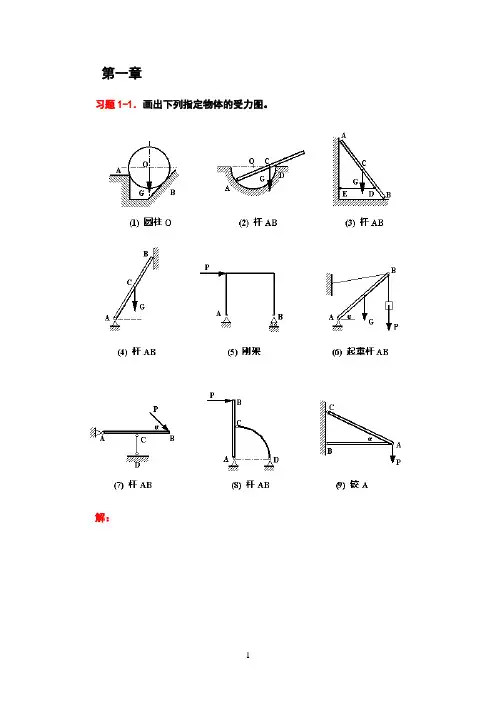

第一章习题1-1．画出下列指定物体的受力图。

解：习题1-2．解：习题1-3．画出下列各物系中指定物体的受力图。

解：第二章习题2-1．铆接薄钢板在孔心A、B和C处受三力作用如图，已知P1=100N沿铅垂方向，P2=50N沿AB方向，P3=50N沿水平方向；求该力系的合成结果。

解：属平面汇交力系；合力大小和方向：习题2-2．图示简支梁受集中荷载P=20kN，求图示两种情况下支座A、B的约束反力。

解：(1) 研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：(2) 研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：习题2-3．电机重P=5kN放在水平梁AB的中央，梁的A端以铰链固定，B端以撑杆BC支持。

求撑杆BC所受的力。

解：(1)研究整体，受力分析：(2) 画力三角形：(3) 求BC受力习题2-4．简易起重机用钢丝绳吊起重量G=2kN的重物，不计杆件自重、磨擦及滑轮大小，A、B、C三处简化为铰链连接；求杆AB和AC所受的力。

解：(1) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆受拉，BC杆受压。

(2) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆实际受力方向与假设相反，为受压；BC杆受压。

习题2-5．三铰门式刚架受集中荷载P作用，不计架重；求图示两种情况下支座A、B的约束反力。

解：(1) 研究整体，受力分析（AC是二力杆）；画力三角形：求约束反力：(2) 研究整体，受力分析（BC是二力杆）；画力三角形：几何关系：求约束反力：习题2-6．四根绳索AC、CB、CE、ED连接如图，其中B、D两端固定在支架上，A端系在重物上，人在E点向下施力P，若P=400N，α=4o，求所能吊起的重量G。

解：(1) 研究铰E，受力分析，画力三角形：由图知：(2) 研究铰C，受力分析，画力三角形：由图知：习题2-7．夹具中所用的两种连杆增力机构如图所示，书籍推力P作用于A点，夹紧平衡时杆AB与水平线的夹角为；求对于工件的夹紧力Q和当α=10o时的增力倍数Q/P。

清华理论力学课后答案4篇一：理论力学课后习题答案第4章运动分析基础第4章运动分析基础4－1 小环A套在光滑的钢丝圈上运动，钢丝圈半径为R（如图所示）。

已知小环的初速度为v0，并且在运动过程中小环的速度和加速度成定角θ，且 0 ＜θ＜?，试确定小环2A的运动规律。

22解：asin??a?v，a?v nRsin?R2vdvt1a?dv?acos??v，?dt t2??v00vdtRtan?Rtan?v?ds?v0Rtan?dtRtan??v0tstv0Rtan?ds??0?0Rtan??v0tdtAs?Rtan?lnRtan?Rtan??v0t习题4－1图2??x?3sint?x?4t?2t1．?， 2．?2y?2cos2t?y?3t?1.5t??4－2 已知运动方程如下，试画出轨迹曲线、不同瞬时点的解：1．由已知得 3x = 4y ? v?5?5t?y?3?3t? ?a??5 ??y??3????4x????4?4t?x（1）为匀减速直线运动，轨迹如图（a），其v、a图像从略。

2．由已知，得arcsinx3?12arccosy242(b)习题4－2图化简得轨迹方程：y?2?x9（2）轨迹如图（b），其v、a图像从略。

4－3 点作圆周运动，孤坐标的原点在O点，顺钟向为孤坐标的正方向，运动方程为s?12?Rt2，式中s以厘米计，t以秒计。

轨迹图形和直角坐标的关系如右图所示。

当点第一次到达y坐标值最大的位置时，求点的加速度在x和y轴上的投影。

解：v?s???Rt，at?v???R，an?v??2Rt2y坐标值最大的位置时：?s? ax?at??R，ay???R22R12?Rt2??22R，?t?1习题4－3图4－4 滑块A，用绳索牵引沿水平导轨滑动，绳的另一端绕在半径为r 的鼓轮上，鼓轮以匀角速度ω转动，如图所示。

试求滑块的速度随距离x 的变化规律。

解：设t = 0时AB长度为l0，则t时刻有：r (?t?arcta?arctan)r?l?x2?r2l0x2?r2对时间求导：?r??r2x22xx?r?rx ???xx2?r2???xxx?r224－5 凸轮顶板机构中，偏心凸轮的半径为R，偏心距OC = e，绕轴O以等角速转动，从而带动顶板A作平移。

第一章静力学公理与物体的受力分析§1.1 静力学公理✧公理1 二力平衡公理（条件）作用在刚体上的两个力，使刚体保持平衡的充分必要条件是：这两个力大小相等，方向相反，且在同一直线上。

✧公理2 加减平衡力系原理在已知力系上加上或减去任意的平衡力系，不改变原力系对刚体的作用。

（效应不变）✧公理3 力的平行四边形法则作用在物体上的同一点的两个力，可以合成为一个合力。

合力作用点也是该点，合力的大小和方向，由这两个力为边构成的平行四边形的对角线确定。

✧公理4 作用和反作用定律作用力与反作用力总是同时存在，两力的大小相等、方向相反、沿着同一直线，分别作用在两个相互作用的物体上。

✧公理5 刚化原理变形体在某一力系作用下处于平衡，如将此变形体刚化为刚体，其平衡状态保持不变。

✓推论1 力的可传性作用于刚体上某点的力，可以沿着它的作用线移到刚体内任意一点，并不改变该力对刚体的作用。

✓推理2 三力平衡汇交定理作用于刚体上三个相互平衡的力，若其中两个力的作用线汇交于一点，则此三力必在同一平面内，且第三力的作用线通过汇交点。

§1.2 约束和约束力一、约束的概念•自由体：位移不受限制的物体。

•非自由体：位移受限制的物体。

•约束：对非自由体的某些位移起限制作用的周围物体。

二、约束反力（约束力）•约束力：约束对物体作用的力。

•在静力学中，约束力和物体受到的其它已知力（主动力）组成平衡力系，可用平衡条件求出未知的约束力。

三、工程常见约束•光滑平面约束•柔索约束•光滑铰链约束•固定铰链支座•止推轴承径向轴承•平面固定端约束§1.3 物体的受力分析和受力图受力分析：确定构件受了几个外力，每个力的作用位置和方向的分析过程。

•步骤：1．取研究对象（画分离体：按原方位画出简图）。

2．画主动力：主动力照搬。

3．画约束反力：根据约束性质确定。

第二章 平面汇交力系与平面力偶系§2–1 平面汇交力系平面汇交力系：各力的作用线都在同一平面内且汇交于一点的力系。

参考答案：D5.(单选题) 图示系统受力F作用而平衡。

欲使A支座约束力的作用线与AB成60º角，则斜面的倾角应为（）。

（A）0º（B）30º（C）45º（D）60º参考答案：B6.(单选题) 力的可传性原理（）。

7.(单选题) 如图所示的两个楔块A、B在m-m处光滑接触，现在其两端沿轴线各加一个大小相等、方向相反的力，则两个楔块的状态为（）。

（A）A、B都不平衡（B）A平衡、B不平衡（C）A不平衡、B平衡（D）A、B都平衡参考答案：A8.(单选题) 三力平衡定理是（）。

1.(单选题) 如图所示，带有不平行的两条矩形导槽的三角形平板上作用一个力偶M，在槽内各有一个固连于地面、可沿槽滑动的销钉E和H，不计摩擦，则（）。

（A）平板保持平衡状态（B）在力偶矩较小时，平板才能平衡（C）平板不可能保持平衡（D）条件不够，无法判断平衡与否参考答案：C2.(单选题) 如图所示，均质杆AB的重为P，D处用绳索悬挂，A端与光滑墙壁接触，现在B端作用一水平力F，则杆AB（）。

（A）在力P 很大时才能平衡（B）当力P 大于零时就能平衡（C）当力P为任何值时都能平衡（D）力P为任何值时都不能平衡参考答案：D3.(单选题) 如图所示，带有不平行的两个导槽的矩形平板上作用一力偶,今在槽内插入两个固连于地面的销钉，若不计摩擦，则（）。

（A）板必保持平衡状态（B）板不可能保持平衡状态（C）在矩M较小时，板可保持平衡（D）条件不够，无法判断板平衡与否参考答案：B4.(单选题) 均质杆AB长为L，重为P，用一绳索悬吊于光滑槽内，则杆在A、B处受到的约束力的关系为（）。

（A）（B）（C）（D）5.(单选题) 已知杆AB和CD的自重不计，且在C处光滑接触，若作用在AB杆上的力偶的矩为m1，则欲使系统保持平衡，作用在CD杆上的力偶的矩m2的转向如图示，其矩值应为（）。

（A）m2 ＝ m1 （B）m2 ＝ 4 m1 / 3 （C）m2 ＝ 2 m1 （D）m2 ＝ m1 / 2参考答案：A6.(单选题) 如图结构由O1A、O2B、CD和EF四根杆铰接而成。

力学复习选择：力系简化最后结果（平面，空间）牵连运动概念（运动参考系运动，牵连点运动） 平面运动刚体上的点的运动平面运动的动能计算（对瞬心，及柯里西算法） 质心运动定理（投影法x ，y ，z ，轨迹）惯性力系想一点简化计算：刚体系统平衡计算（多次取分能力体，一般为2次） 平面运动 速度的综合计算 动能定理应用动静法（其他方法不得分），已知运动求力（先用动能（动量）定理求运动，在用动静法求力）注意：1.功的单位是m WN ------∙2.注意检验fs N F f F ≤∙,判断是否是静摩擦，当为临界状态时max f s s N F F f F ==∙，纯滚动为静摩擦S F ,且只能根据平衡方程解出，与正压力无关。

动摩擦f NF f F =∙。

3. 动静法中惯性力简化()=-IC i i CIC c IC c F m a c F ma c M J α⎧⎫=-⎨⎬⎩⎭⎧⎫⎪⎪⇒⎨⎬=------⎪⎪⎩⎭∑质心过点到底惯性力绕点的惯性力偶二维刚体4.e c i i F ma m a ==∑∑， 22d ,d i i cc c m r r r a m t==∑eF ∑=0，则x v =常数=0（初始静止）则c x =常数=坐标系中所在位置，且c S 为直线。

（一直运动求力）5.平面运动刚体动能*222121122c c c J T mv J ωω⎧⎫⎪⎪⎪⎪=⎨⎬⎪⎪+⎪⎪⎩⎭瞬心法：柯里希法： 6.平面运动速度分析方法：a,基点法：,BA BA BA v v v v AB ω=+=，以Bv为对角线的平行四边形b,速度投影法：cos cos B B A A v v θθ=,,B A θθ是以AB 为基准。

c,速度瞬心法：***,*,0,0AB c c v v BC v a ACωω==∙=≠ 7.平面运动加速度分析：A.基点法：nB A BA BA a a a a τ=++，其中，多数情况下n A A A a a a τ=+，n B B B a a a τ=+注：当牵连运动为转动时，有科氏加速度k a ，2kr av ω=⨯大小：2kr a v ω=，方向：r v 向ω方向转90即可。

第一章静力学基础一、是非题1．力有两种作用效果，即力可以使物体的运动状态发生变化，也可以使物体发生变形。

（）2．在理论力学中只研究力的外效应。

（）3．两端用光滑铰链连接的构件是二力构件。

（）4．作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。

（）5．作用于刚体的力可沿其作用线移动而不改变其对刚体的运动效应。

（）6．三力平衡定理指出：三力汇交于一点，则这三个力必然互相平衡。

（）7．平面汇交力系平衡时，力多边形各力应首尾相接，但在作图时力的顺序可以不同。

（）8．约束力的方向总是与约束所能阻止的被约束物体的运动方向一致的。

（）二、选择题1．若作用在A点的两个大小不等的力F1和F2，沿同一直线但方向相反。

则其合力可以表示为。

①F1－F2；②F2－F1；③F1＋F2；2．作用在一个刚体上的两个力F A、F B，满足F A=－F B的条件，则该二力可能是。

①作用力和反作用力或一对平衡的力；②一对平衡的力或一个力偶。

③一对平衡的力或一个力和一个力偶；④作用力和反作用力或一个力偶。

3．三力平衡定理是。

①共面不平行的三个力互相平衡必汇交于一点；②共面三力若平衡，必汇交于一点；③三力汇交于一点，则这三个力必互相平衡。

4．已知F1、F2、F3、F4为作用于刚体上的平面共点力系，其力矢关系如图所示为平行四边形，由此。

①力系可合成为一个力偶；②力系可合成为一个力；③力系简化为一个力和一个力偶；④力系的合力为零，力系平衡。

5．在下述原理、法则、定理中，只适用于刚体的有。

①二力平衡原理；②力的平行四边形法则；③加减平衡力系原理；④力的可传性原理；⑤作用与反作用定理。

三、填空题1．二力平衡和作用反作用定律中的两个力，都是等值、反向、共线的，所不同的是。

2．已知力F沿直线AB作用，其中一个分力的作用与AB成30°角，若欲使另一个分力的大小在所有分力中为最小，则此二分力间的夹角为度。

第一篇静力学第1 章静力学公理与物体的受力分析1.1 静力学公理公理1 二力平衡公理：作用于刚体上的两个力，使刚体保持平衡的必要和充分条件是：这两个力大小相等、方向相反且作用于同一直线上。

F=-F’工程上常遇到只受两个力作用而平衡的构件，称为二力构件或二力杆。

公理2 加减平衡力系公理：在作用于刚体的任意力系上添加或取去任意平衡力系，不改变原力系对刚体的效应。

推论力的可传递性原理：作用于刚体上某点的力，可沿其作用线移至刚体内任意一点，而不改变该力对刚体的作用。

公理3 力的平行四边形法则：作用于物体上某点的两个力的合力，也作用于同一点上，其大小和方向可由这两个力所组成的平行四边形的对角线来表示。

推论三力平衡汇交定理：作用于刚体上三个相互平衡的力，若其中两个力的作用线汇交于一点，则此三个力必在同一平面内，且第三个力的作用线通过汇交点。

公理4 作用与反作用定律：两物体间相互作用的力总是同时存在，且其大小相等、方向相反，沿着同一直线，分别作用在两个物体上。

公理5 钢化原理：变形体在某一力系作用下平衡，若将它钢化成刚体，其平衡状态保持不变。

对处于平衡状态的变形体，总可以把它视为刚体来研究。

1.2 约束及其约束力１．柔性体约束２．光滑接触面约束３．光滑铰链约束第2章平面汇交力系与平面力偶系1.平面汇交力系合成的结果是一个合力,合力的作用线通过各力作用线的汇交点,其大小和方向可由失多边形的封闭边来表示,即等于个力失的矢量和,即F R=F1+F2+…..+Fn=∑F2.矢量投影定理：合矢量在某轴上的投影，等于其分矢量在同一轴上的投影的代数和。

3.力对刚体的作用效应分为移动和转动。

力对刚体的移动效应用力失来度量；力对刚体的转动效应用力矩来度量，即力矩是度量力使刚体绕某点或某轴转动的强弱程度的物理量。

（Mo（F）=±Fh）4.把作用在同一物体上大小相等、方向相反、作用线不重合的两个平行力所组成的力系称为力偶，记为（F,F’）。

理论力学绪论理论力学：是研究物体机械运动一般规律的科学。

机械运动：物体在空间的位置随时间的改变。

静力学：主要研究受力物体平衡时作用力所应满足的条件；同时也研究物体受力的分析方法，以及力系简化的方法。

运动学：只从几何的角度来研究物体的运动（如轨迹、速度、加速度等），而不研究引起物体运动的物理原因。

动力学：研究受力物体的运动和作用力之间的关系。

静力学引言静力学是研究物体的受力分析、力系的等效替换（或简化）、建立各种力系的平衡条件的科学。

１．静力学研究的三个问题⑴物体的受力分析：分析物体（包括物体系）受哪些力，每个力的作用位置和方向，并画出物体的受力图。

⑵力系的等效替换（或简化）：用一个简单力系等效代替一个复杂力系。

⑶建立各种力系的平衡条件：建立各种力系的平衡条件，并应用这些条件解决静力学实际问题。

２．基本概念平衡：物体相对惯性参考系（如地面）静止或作匀速直线运动。

质点：具有质量,而其形状、大小可以不计的物体。

质点系：具有一定联系的若干质点的集合。

刚体：在力的作用下，其内部任意两点间的距离始终保持不变的物体。

力：物体间相互的机械作用，作用效果使物体的机械运动状态发生改变。

力的三要素：大小、方向和作用线。

力系：是指作用在物体上的一群力。

等效力系：对同一刚体产生相同作用效应的力系。

合力：与某力系等效的力。

平衡力系：对刚体不产生任何作用效应的力系。

共点力系：力的作用线汇交于一点。

平面汇交（共点）力系：力的作用线在同一平面内。

空间汇交（共点）力系：力的作用线不在同一平面内。

力系的分类：按作用线所在的位置，分为平面力系和空间力系；按作用线之间的相互关系，分为共线力系、平行力系、汇交力系和任意力系。

第一章静力学公理和物体的受力分析§1-1 静力学公理公理1 力的平行四边形法则作用在物体上同一点的两个力，可以合成为一个合力。

合力的作用点也在该点，合力的大小和方向，由这两个力为边构成的平行四边形的对角线确定。
