软体家具结构设计

第三章沙发的结构第一节沙发结构与功能按照沙发的造型，目前沙发主要分为古典和现代两大类型。

沙发主要由框架（骨架）、填充料（软层弹性材料）、面料3部分组成。

1 物质属性满足人们坐倚或躺卧等的基本要求物质属性包括：舒适性牢固性耐久性2 精神属性满足人们的审美要求设计要求（1）不同材料木材——古朴自然玻璃——晶莹剔透，清爽简单金属——光洁明亮，坚硬泛寒竹藤——清新淡雅（2）不同造型皮革——宽大、高贵豪华、稳重气派布艺——亲切自然、色泽艳丽、简单明快第二节沙发结构与造型沙发的结构要从尺寸比例、稳定感和对称平衡几方面综合考虑。

尺寸比例：座面、靠背、扶手、腿子稳定感：视觉上、使用中对称平衡：镜面对称、轴对称、旋转对称第三节沙发结构与人体工程学1．人体工程学与沙发设计人体工程学又称人机工程学、人类工程学、人类工效学、人体工学、人间工学等，它是研究“人―机(物)―环境”系统中三个要素之间的关系，使其符合于人体的生理、心理及解剖学特性，从而改善工作与休闲环境，提高人的作业效能和舒适性，有利人的身心健康和安全的一门边缘学科。

当人体站立过久时，他就需要坐下来休息，另外人们的活动和工作也有相当大的部分是坐着进行的，因此需要更多地研究人坐着活动时骨骼和肌肉的关系。

坐姿之利——与直立站姿相比:◦坐姿有利于身体下部的血液循环◦减少下肢的肌肉疲劳◦有利于保持身体稳定。

坐姿之弊——骨盆向后方倾转—背下端的骶骨倾转—脊柱由S形（正常形）—拱形—椎间盘受很大压力—腰痛等疾病家具设计最主要的依据是人体尺度，如人体站立的基本高度的伸手最大的活动范围，坐姿时的下腿高度和上腿的长度及上身的活动范围，睡姿时的人体宽度，长度及翻身的范围等等都与家具尺寸有着密切的关系。

因此学习家具设计，必须首先了解人体各部位固有的基本尺度。

从足到膝盖的长度占人体总长的24%-27%；从膝到股骨的长度占人体总长的26%-27%；从股骨到头顶的长度占人体总长的48%-52%。

第四章家具结构设计与工艺第四章家具结构设计与工艺第一节传统框式家具的结构设计与工艺框式家具是指以榫结合的框架为结构的家具，是我国传统家具的典型结构形式。

有两种主要的结构形式，一种是“木构架梁柱结构”，即由家具的立柱和横木所组成的木框来支撑全部荷重，板材在其中起分隔和封闭空间的作用。

还有一种形式如同一个箱子，框架组成家具的周边，并在框架内嵌板，分担横撑和竖撑所承受的荷重。

以下是框式家具的几种常见构造形式。

一、家具的榫接合构造㈠榫接合的类型榫接合是指榫头压入榫眼或榫槽的接合，按照不同的分类方式，榫可以分为不同的类型：1、直角榫、燕尾榫、圆（棒）榫、椭圆榫2、单榫、双榫、多榫3、整体榫、插入榫4、开口榫、半开口榫、闭口榫5、明榫、暗榫二、框架构造框架是框式家具的基本结构部件，也是框式家具的受力构件，框式家具由一系列的框架构成。

最简单的框架由纵横各两根方材通过榫接合而成，有的框架有嵌板，有的嵌玻璃，有的是中空的。

纵向的方材称“立挺”，横向的方材称“帽头”；如框架中间再加方材，纵向的称“立档”，横向的称“横档”。

框架的框角接合方式，可根据方材断面及所用部位的不同，采用直角接合、斜角接合、中档接合等多种形式。

1．直角接合2．斜角接合3．木框中档接合三、嵌板构造嵌板结构是框式家具中常用的结构形式，不仅可以节约珍贵的木材，同时也比整体采用方材拼接稳定，不易变形。

将人造板或拼板嵌入木框中间，起封闭与隔离作用的这种结构称为嵌板结构。

四、拼板构造（一）拼板用窄的实木板胶拼成所需要宽度的板材称为拼板，传统的框式家具的桌面板、台面板、柜面板、椅座板、嵌板以及钢琴的共鸣板都采用窄板胶拼而成，为了尽量减少拼板产生收缩和翘曲，用于拼板的单板块的宽度应有所限制。

同时，同一拼板中板块的树种及含水率应一致，以保证形状稳定。

1．板的接合方法拼板的接合方法有：平拼、企口拼、搭口拼、穿条拼、插入榫拼、螺钉拼等方法。

2．板的镶端结构当木材含水率发生改变时，拼板的变形是不可避免的，为防止和减少拼板发生翘曲的现象，常采用镶端的方法加以控制。

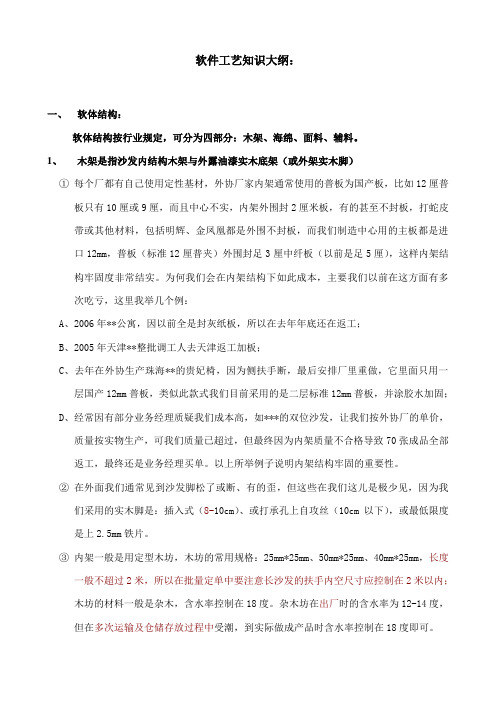

软件工艺知识大纲：一、软体结构：软体结构按行业规定，可分为四部分：木架、海绵、面料、辅料。

1、木架是指沙发内结构木架与外露油漆实木底架（或外架实木脚）①每个厂都有自己使用定性基材，外协厂家内架通常使用的普板为国产板，比如12厘普板只有10厘或9厘，而且中心不实，内架外围封2厘米板，有的甚至不封板，打蛇皮带或其他材料，包括明辉、金凤凰都是外围不封板，而我们制造中心用的主板都是进口12mm，普板（标准12厘普夹）外围封足3厘中纤板（以前是足5厘），这样内架结构牢固度非常结实。

为何我们会在内架结构下如此成本，主要我们以前在这方面有多次吃亏，这里我举几个例：A、2006年**公寓，因以前全是封灰纸板，所以在去年年底还在返工；B、2005年天津**整批调工人去天津返工加板；C、去年在外协生产珠海**的贵妃椅，因为侧扶手断，最后安排厂里重做，它里面只用一层国产12mm普板，类似此款式我们目前采用的是二层标准12mm普板，并涂胶水加固；D、经常因有部分业务经理质疑我们成本高，如***的双位沙发，让我们按外协厂的单价，质量按实物生产，可我们质量已超过，但最终因为内架质量不合格导致70张成品全部返工，最终还是业务经理买单。

以上所举例子说明内架结构牢固的重要性。

②在外面我们通常见到沙发脚松了或断、有的歪，但这些在我们这儿是极少见，因为我们采用的实木脚是：插入式（8-10cm）、或打承孔上自攻丝（10cm以下），或最低限度是上2.5mm铁片。

③内架一般是用定型木坊，木坊的常用规格：25mm*25mm、50mm*25mm、40mm*25mm，长度一般不超过2米，所以在批量定单中要注意长沙发的扶手内空尺寸应控制在2米以内；木坊的材料一般是杂木，含水率控制在18度。

杂木坊在出厂时的含水率为12-14度，但在多次运输及仓储存放过程中受潮，到实际做成产品时含水率控制在18度即可。

④内架用光料与毛料成本差额比较大，常规作法是用毛料（定型的沙发木枋一般都会有翘曲、死结、轻微腐朽、内裂等现象，不适合四面刨光），但在出口产品中很多是用光料的，有的厂甚至在光料上喷一层清漆，目的是防潮、防虫等。
