光纤连续激光焊接机安全操作及保养规程一、安全操作规程1.1 前期准备•在使用光纤连续激光焊接机之前，先检查设备是否齐全，包括气源，冷却水等。
•确认放置设备的环境符合要求，无草丛等易燃物品。
设备的周围应该有正确分类标记的消防器材。
•穿戴符合要求的个人防护装备，包括安全鞋，手套，面罩等。
•检查设备是否处于适宜手动操作的状态，气源和冷却水是否正常，各个部位是否固定牢固。
•首先确认操作区域内没有人员，然后打开设备电源，预热设备，直到系统运行稳定。
1.2 操作及保养•在操作设备之前，请仔细阅读设备的说明书，熟悉设备的使用、保养和保护规程。
操作设备时，请确定你在正确的位置，保证把手和脚跟稳固地踏在设备的扶手上。
•在操作设备之前请确保你拥有正确的操作资格和相关的许可证，没有操作许可证的人员不得擅自操作设备。
•对于包含高压和较高辐射的设备，必须由专业人员操作和维护，而且操作人员和设备维护必须遵守当前的安全规程。
•如果你感到不安全，请立即停止使用设备，向上级报告。
•操作设备时，请注意风险，根据实情评估，采取必要的安全防护措施，如用笼子或栏杆隔离高危区域。
•在操作过程中，请勿带手表、戒指、项链等首饰物品。
严禁使用易燃、易爆炸的物质操作设备。
•操作设备过程包括机器人工作和手动控制操作两部分，禁止在操作过程中穿过操作区域。
•定期对设备执行保养和检查，特别是焊接头部分，焊接坑深度、坑缺等出现问题需要及时排查并修复。
•若设备发生故障，请立即关闭开关并通知上级。
在维修设备之前，必须采取充分措施以确保人身安全。
1.3 处理设备事故的应急措施•在处理设备事故时，请沉着冷静地面对现实，采取必要的紧急措施。
首先，迅速关闭设备并切断电源和气源。
然后，及时向上级报告事故，并联络专业的监测部门和紧急抢救队加入应急处置行动。
•当遇到设备意外事故应急事件时，每个现场工作人员都必须遵循现场应急指挥人员的指示行动，特别是针对于救护和逃生任务的具体操作方法。
光纤激光器目录光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来：在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。
光纤激光器应用范围非常广泛，包括激光光纤通讯、激光空间远距通讯、工业造船、汽车制造、激光雕刻激光打标激光切割、印刷制辊、金属非金属钻孔/切割/焊接（铜焊、淬水、包层以及深度焊接）、军事国防安全、医疗器械仪器设备、大型基础建设等等。
编辑本段光纤激光器的类型按照光纤材料的种类，光纤激光器可分为：1晶体光纤激光器。
工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和nd3+：YAG单晶光纤激光器等。
2非线性光学型光纤激光器。
主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器。
3稀土类掺杂光纤激光器。
光纤的基质材料是玻璃，向光纤中掺杂稀土类元素离子使之激活，而制成光纤激光器。
4塑料光纤激光器。
向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。
编辑本段光纤激光器的优势光纤激光器作为第三代激光技术的代表，具有以下优势：（1）玻璃光纤制造成本低、技术成熟及其光纤的可饶性所带来的小型化、集约化优势；（2）玻璃光纤对入射泵浦光不需要像晶体那样的严格的相位匹配，这是由于玻璃基质Stark 分裂引起的非均匀展宽造成吸收带较宽的缘故；（3）玻璃材料具有极低的体积面积比，散热快、损耗低，所以上转换效率较高，激光阈值低；（4）输出激光波长多：这是因为稀土离子能级非常丰富及其稀土离子种类之多；（5）可调谐性：由于稀土离子能级宽和玻璃光纤的荧光谱较宽。
（6）由于光纤激光器的谐振腔内无光学镜片，具有免调节、免维护、高稳定性的优点，这是传统激光器无法比拟的。
（7）光纤导出，使得激光器能轻易胜任各种多维任意空间加工应用，使机械系统的设计变得非常简单。
（8）胜任恶劣的工作环境，对灰尘、震荡、冲击、湿度、温度具有很高的容忍度。
光纤激光器的原理及应用光纤激光器的工作原理是通过受激辐射的过程产生激光。
首先，通过把电能、光能等能量输入石英玻璃纤维中，激发其中的电子从基态跃迁到激发态，电子在激发态寿命极短，相互作用强烈，从而形成了大量的受激辐射和激光产生，最后在光纤的末端通过光束输出。
1.制造业：光纤激光器在制造业中有广泛的应用，如切割、焊接和打标。
由于激光光束的高能量密度和小发散性，激光切割和激光焊接在金属加工中得到了广泛应用。
光纤激光器的高功率和高能量密度可实现更精确的切割和焊接，提高生产效率。
2.医疗领域：光纤激光器被广泛应用于医疗领域，例如激光手术、激光美容和激光治疗等。
光纤激光器的小尺寸和光纤的柔性使其能够在医疗设备中灵活使用，激光的高能量密度可精确控制和切割组织，可以用于手术刀替代、病变组织消融和切割等医疗操作。
3.通信领域：光纤激光器也广泛应用于通信领域，例如光纤通信和光纤传感。
光纤激光器的窄线宽和高功率输出能够提供更高的传输速率和传输距离，同时它的稳定性也能够保证信息的可靠传输。
光纤激光器在光纤传感中的应用主要是通过改变激光器输出的光强度或频率来检测物理变量，如温度、压力和应力等。
4.科学研究：在科学研究中，光纤激光器也扮演着重要的角色。
例如，在原子物理研究中，光纤激光器可用于冷却和操纵原子，使其接近绝对零度，从而研究量子行为。
在激光光谱学中，光纤激光器的高能量密度和带宽可用于光谱分析和材料表征等。
总之，光纤激光器凭借其小巧灵活、可靠性高、能量密度高、功率稳定等特点，在制造业、医疗、通信、科学研究等领域得到了广泛的应用。
随着光纤技术的不断发展和完善，光纤激光器在未来将继续发挥重要的作用，为各个领域的创新和发展提供有力支持。

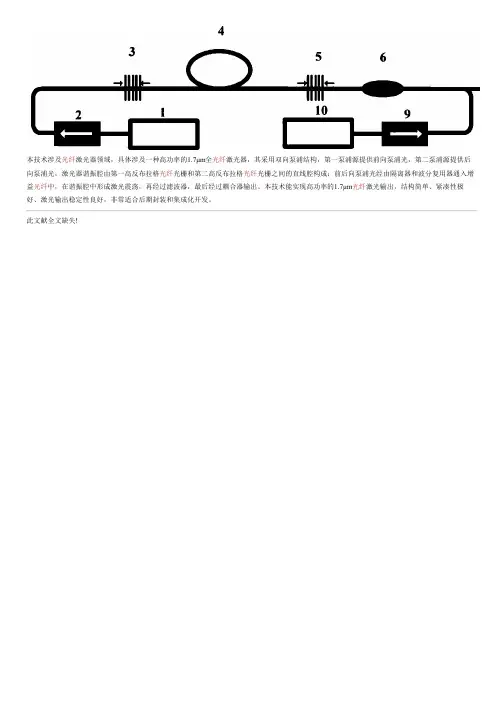

本技术涉及光纤激光器领域，具体涉及一种高功率的1.7μm全光纤激光器，其采用双向泵浦结构，第一泵浦源提供前向泵浦光，第二泵浦源提供后向泵浦光，激光器谐振腔由第一高反布拉格光纤光栅和第二高反布拉格光纤光栅之间的直线腔构成；前后向泵浦光经由隔离器和波分复用器通入增益光纤中，在谐振腔中形成激光震荡，再经过滤波器，最后经过耦合器输出。
本技术能实现高功率的1.7μm光纤激光输出，结构简单、紧凑性极好、激光输出稳定性良好，非常适合后期封装和集成化开发。
此文献全文缺失!。
光纤激光焊接原理
光纤激光焊接是一种利用高能量激光束来将两个或多个物体连接在一起的技术。
其原理是通过激光的高能量浓度将工件表面局部加热，使其局部熔化并融合在一起。
光纤激光焊接的过程一般包括以下几个步骤：
1. 激光束生成：通过激光器产生的强光束被导入光纤中进行传输。
2. 激光束聚焦：经过光纤传输后，激光束通过透镜被聚焦成一束高能量的光点。
3. 工件对准：将需要焊接的工件对准，使焊接点处于激光束的聚焦区域内。
4. 激光照射：激光束照射在工件焊接点上，局部区域被高能量光束瞬间加热。
5. 熔化和融合：被加热的局部区域迅速熔化，与相邻的工件材料融合在一起。
6. 冷却固化：熔化的区域在短时间内冷却，形成焊接接头，实现连接。
光纤激光焊接具有以下优势：
1. 高能量密度：激光束能够集中在很小的区域内传递能量，可实现快速且高质量的焊接加工。
2. 高精度控制：激光束的聚焦能力和光斑形状可通过透镜的调节进行精确控制，实现对焊接过程的高精度调节。
3. 非接触作业：激光束与工件之间无需接触，减少了对工件的损伤和变形风险。
4. 自动化程度高：光纤激光焊接可与自动化设备结合，实现生产线上的高效焊接作业。
综上所述，光纤激光焊接利用激光束的高能量浓度将工件局部加热并熔化，实现焊接点的瞬时融合。
该技术具有高能量密度、高精度控制、非接触作业和高自动化程度等优点，被广泛应用于各种材料的焊接和连接工艺中。

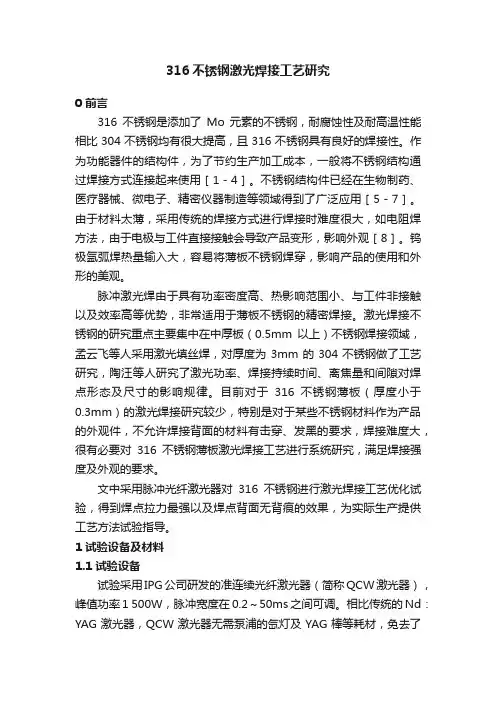

316不锈钢激光焊接工艺研究0 前言316不锈钢是添加了Mo元素的不锈钢，耐腐蚀性及耐高温性能相比304不锈钢均有很大提高，且316不锈钢具有良好的焊接性。
作为功能器件的结构件，为了节约生产加工成本，一般将不锈钢结构通过焊接方式连接起来使用［1－4］。
不锈钢结构件已经在生物制药、医疗器械、微电子、精密仪器制造等领域得到了广泛应用［5－7］。
由于材料太薄，采用传统的焊接方式进行焊接时难度很大，如电阻焊方法，由于电极与工件直接接触会导致产品变形，影响外观［8］。
钨极氩弧焊热量输入大，容易将薄板不锈钢焊穿，影响产品的使用和外形的美观。
脉冲激光焊由于具有功率密度高、热影响范围小、与工件非接触以及效率高等优势，非常适用于薄板不锈钢的精密焊接。
激光焊接不锈钢的研究重点主要集中在中厚板（0.5mm以上）不锈钢焊接领域，孟云飞等人采用激光填丝焊，对厚度为3mm的304不锈钢做了工艺研究，陶汪等人研究了激光功率、焊接持续时间、离焦量和间隙对焊点形态及尺寸的影响规律。
目前对于316不锈钢薄板（厚度小于0.3mm）的激光焊接研究较少，特别是对于某些不锈钢材料作为产品的外观件，不允许焊接背面的材料有击穿、发黑的要求，焊接难度大，很有必要对316不锈钢薄板激光焊接工艺进行系统研究，满足焊接强度及外观的要求。
文中采用脉冲光纤激光器对316不锈钢进行激光焊接工艺优化试验，得到焊点拉力最强以及焊点背面无背痕的效果，为实际生产提供工艺方法试验指导。
1 试验设备及材料1.1 试验设备试验采用IPG公司研发的准连续光纤激光器（简称QCW激光器），峰值功率1 500W，脉冲宽度在0.2～50ms之间可调。
相比传统的Nd：YAG激光器，QCW激光器无需泵浦的氙灯及YAG棒等耗材，免去了设备的后续维护成本。
同时QCW激光器产生的光束能量稳定，非常适合薄板材料的精密焊接，激光器外形如图1所示。
图1 激光器外观图1.2 试验材料试验使用的材料为316不锈钢，厚度为0.2mm，长宽尺寸为100mm×30mm，材料化学成分见表1。
激光定位焊接的原理及应用1. 激光定位焊接的原理激光定位焊接是一种利用激光束进行定位和焊接的先进技术。
其原理主要涉及激光束的生成、定位系统和焊接过程的控制三个方面。
1.1 激光束的生成激光束是通过将激光器产生的光束进行处理得到的。
激光器通常采用半导体激光器或固体激光器，通过激活物质的电子跃迁产生的光子，经过光学系统的调整和整形，形成具有高度聚焦性和单色性的激光束。
1.2 定位系统激光定位系统主要用于确定焊接件的位置和姿态。
它通常包括激光发射器、激光接收器和相关的信号处理电路。
激光发射器发射激光束，经过被焊接件的表面反射，由激光接收器接收并转换为电信号。
通过对这些信号进行处理，可以确定焊接件的位置和姿态，从而实现激光焊接的精确定位。
1.3 焊接过程的控制激光焊接过程的控制主要包括焊接参数的设定和焊接质量的监测。
焊接参数包括激光功率、焦距、焊接速度等，通过优化这些参数，可以控制焊接的深度、宽度和形状。
焊接质量的监测一般通过检测焊缝的形状、尺寸和密度等指标来实现，通过激光定位系统和相关的算法，可以对焊接质量进行实时监测和控制。
2. 激光定位焊接的应用2.1 汽车制造在汽车制造领域，激光定位焊接技术被广泛应用于车身焊接、零部件焊接等工艺。
激光定位系统可以精确定位待焊接的零部件，通过控制焊接参数，实现高效、精确的焊接，提高汽车的结构强度和外观质量。
2.2 电子制造在电子制造领域，激光定位焊接技术主要应用于电子元件的连接和封装。
激光焊接的非接触性和高精度性使得它成为微观尺度电子制造的理想选择。
激光定位系统可以实现对微小焊缝的准确定位，保证焊接的精度和可靠性。
2.3 航空航天在航空航天领域，激光定位焊接技术被广泛应用于航空发动机、航天器结构等关键部件的焊接。
激光焊接具有高度的自动化、高效率和精确控制的优势，可以满足航空航天领域对焊接质量和可靠性的严格要求。
2.4 其他领域应用除了上述领域，激光定位焊接技术在机械制造、医疗器械、家电等领域也有广泛的应用。
激光焊接原理及工艺应用激光焊接是一种利用激光束来加热材料并使其熔化以达到焊接目的的技术。
激光焊接具有高功率密度、高能量浓度、短作用时间、小熔化区、高焊接速度和良好的焊缝质量等优点，因此在现代工业中得到了广泛的应用。
激光焊接的原理是利用激光束的高能量，将其聚焦在待焊接的材料上。
当激光束照射到材料表面时，会被吸收并转化为热能，使材料局部升温至熔点以上。
随后，熔化的材料在激光束的作用下形成焊缝，经过冷却后形成焊接接头。
激光焊接主要有传导传输、深穿透焊和激光钎焊三种工艺应用。
传导传输焊是激光焊接的一种常见工艺应用。
在传导传输焊中，激光束通过传导热传递给焊接材料，使其局部熔化。
这一过程中，激光束主要用于提供热能，焊接所需的压力由其他设备提供。
传导传输焊适用于对焊接材料要求不高，焊接速度较快的材料，如不锈钢和铝合金等。
深穿透焊是激光焊接的另一种重要应用。
在深穿透焊中，激光束的功率密度非常高，能够直接穿透材料并在底部形成小孔。
激光束进一步通过孔内熔化周围材料，使其与基材连结形成焊接接头。
深穿透焊适用于焊接较厚的金属材料，可获得较深的焊缝。
激光钎焊是激光焊接的另外一种应用，主要用于焊接非金属材料。
激光钎焊通过激光束的加热作用，将钎料加热至熔化并与待钎焊的材料融合。
相比传统的焊接方法，激光钎焊具有高精度、高效率的优点，广泛应用于电子元器件、光通信器件等领域。
总之，激光焊接是一种高效、精确的焊接技术。
其原理简单且应用广泛，适用于各种不同材料的焊接需求。
激光焊接的发展将为现代工业的进步和创新提供更多可能性。

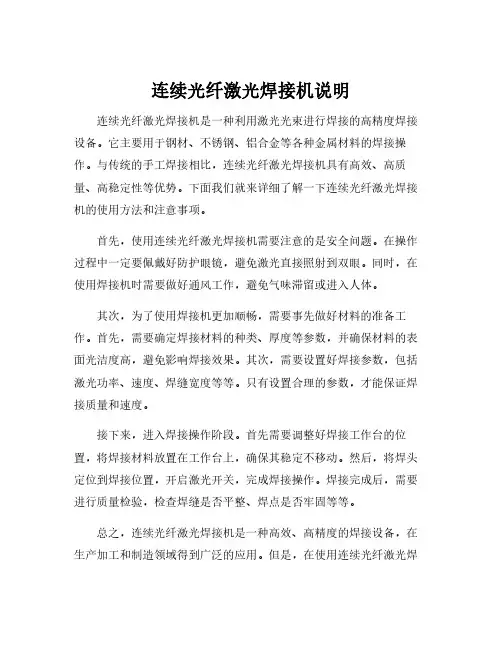

连续光纤激光焊接机说明
连续光纤激光焊接机是一种利用激光光束进行焊接的高精度焊接设备。
它主要用于钢材、不锈钢、铝合金等各种金属材料的焊接操作。
与传统的手工焊接相比，连续光纤激光焊接机具有高效、高质量、高稳定性等优势。
下面我们就来详细了解一下连续光纤激光焊接机的使用方法和注意事项。
首先，使用连续光纤激光焊接机需要注意的是安全问题。
在操作过程中一定要佩戴好防护眼镜，避免激光直接照射到双眼。
同时，在使用焊接机时需要做好通风工作，避免气味滞留或进入人体。
其次，为了使用焊接机更加顺畅，需要事先做好材料的准备工作。
首先，需要确定焊接材料的种类、厚度等参数，并确保材料的表面光洁度高，避免影响焊接效果。
其次，需要设置好焊接参数，包括激光功率、速度、焊缝宽度等等。
只有设置合理的参数，才能保证焊接质量和速度。
接下来，进入焊接操作阶段。
首先需要调整好焊接工作台的位置，将焊接材料放置在工作台上，确保其稳定不移动。
然后，将焊头定位到焊接位置，开启激光开关，完成焊接操作。
焊接完成后，需要进行质量检验，检查焊缝是否平整、焊点是否牢固等等。
总之，连续光纤激光焊接机是一种高效、高精度的焊接设备，在生产加工和制造领域得到广泛的应用。
但是，在使用连续光纤激光焊
接机时需要注意安全问题，并且做好材料准备和参数调整的工作，才能确保焊接质量和速度。
激光焊特点及应用激光焊是一种利用激光束的热能进行焊接的技术。
它具有许多独特的特点和广泛的应用。
以下是对激光焊特点及应用的详细探讨。
一、激光焊的特点：1. 高能量密度：激光束具有高能量密度，可以在很小的区域内集中能量，从而实现快速加热，使焊缝迅速达到熔化温度。
激光焊可以在毫秒级别完成焊接过程，适用于对热影响较小的材料。
2. 高焦点能量：激光束的焦点能量可以调节，这使得激光焊可以适应不同焊接深度的需求。
焦点能量高的激光焊可以实现深度焊接，焦点能量低则适用于表面材料的连接。
3. 热输入小：激光焊在焊接过程中非常快速，热输入较小。
相比之下，传统的电弧焊需要在较长的时间内加热和冷却，因此会更加耗费能量和材料的损耗。
4. 高精度：激光焊的光束可以非常精确地聚焦在焊缝上，具有较小的热影响区，可以实现对细小焊接部位的精确焊接。
5. 无需接触：激光焊是一种非接触式的焊接方法，光束直接作用于焊缝上，不会对焊接部件产生压力和损伤。
6. 自动化程度高：激光焊可以与机器人和自动化设备配合使用，实现自动化生产线，提高生产效率和焊接质量。
二、激光焊的应用：1. 金属焊接：激光焊适用于各种金属材料的焊接。
激光焊可以实现高精度和高速度的金属焊接，广泛应用于汽车制造、航空航天、电子设备等行业。
2. 材料连接：激光焊可以将不同材料的部件进行连接。
例如，将金属和塑料部件进行激光焊接，可以实现高强度的连接和密封。
这在汽车、电子设备、医疗器械等领域都有广泛的应用。
3. 精密器械制造：激光焊可以实现对小型和复杂器械的高精度焊接。
例如，对微电子器件、光学元件等进行焊接，可以保证其高精度和稳定性。
4. 薄板焊接：激光焊在焊接薄板时具有优势。
激光焊可以实现高速焊接和较小的热影响区，避免对薄板材料造成变形和变色。
5. 激光打孔：激光焊还可以应用于激光打孔。
激光束的高能量密度可以快速将材料熔化和挥发，实现高质量的孔洞加工。
总结：激光焊具有高能量密度、高焦点能量、热输入小、高精度、无需接触、自动化程度高等特点。

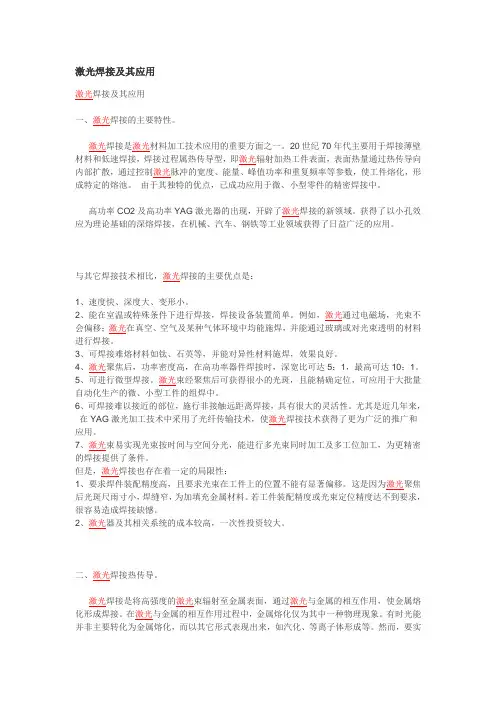

激光焊接及其应用激光焊接及其应用一、激光焊接的主要特性。
激光焊接是激光材料加工技术应用的重要方面之一。
20世纪70年代主要用于焊接薄壁材料和低速焊接，焊接过程属热传导型，即激光辐射加热工件表面，表面热量通过热传导向内部扩散，通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池。
由于其独特的优点，已成功应用于微、小型零件的精密焊接中。
高功率CO2及高功率YAG激光器的出现，开辟了激光焊接的新领域。
获得了以小孔效应为理论基础的深熔焊接，在机械、汽车、钢铁等工业领域获得了日益广泛的应用。
与其它焊接技术相比，激光焊接的主要优点是：1、速度快、深度大、变形小。
2、能在室温或特殊条件下进行焊接，焊接设备装置简单。
例如，激光通过电磁场，光束不会偏移；激光在真空、空气及某种气体环境中均能施焊，并能通过玻璃或对光束透明的材料进行焊接。
3、可焊接难熔材料如钛、石英等，并能对异性材料施焊，效果良好。
4、激光聚焦后，功率密度高，在高功率器件焊接时，深宽比可达5：1，最高可达10：1。
5、可进行微型焊接。
激光束经聚焦后可获得很小的光斑，且能精确定位，可应用于大批量自动化生产的微、小型工件的组焊中。
6、可焊接难以接近的部位，施行非接触远距离焊接，具有很大的灵活性。
尤其是近几年来，在YAG激光加工技术中采用了光纤传输技术，使激光焊接技术获得了更为广泛的推广和应用。
7、激光束易实现光束按时间与空间分光，能进行多光束同时加工及多工位加工，为更精密的焊接提供了条件。
但是，激光焊接也存在着一定的局限性：1、要求焊件装配精度高，且要求光束在工件上的位置不能有显著偏移。
这是因为激光聚焦后光斑尺雨寸小，焊缝窄，为加填充金属材料。
若工件装配精度或光束定位精度达不到要求，很容易造成焊接缺憾。
2、激光器及其相关系统的成本较高，一次性投资较大。
二、激光焊接热传导。
激光焊接是将高强度的激光束辐射至金属表面，通过激光与金属的相互作用，使金属熔化形成焊接。
连续光纤激光器 使用说明书I深圳市杰普特光电股份有限公司II安全信息感谢选用深圳市杰普特光电股份有限公司连续光纤激光器产品！在使用本产品之前，请仔细阅读本使用说明书。
在本使用说明书中我们为您提供了重要的产品安全操作规范及其它参考信息。
为确保您在使用本产品时的人身安全及使本产品发挥最佳使用性能，请在操作中遵循以下注意警告事项及本说明书内的其它操作规范。
•连续光纤激光器是IV级激光产品。
在接入交流电源前，要确保220VAC 电源连接正确，错误连接电源，将会损坏激光器。
•请确保使用带有可靠接地以及过流保护装置的交流电源。
使用时务必保证激光器的可靠接地，以避免可能产生的人身伤害。
•该激光器在 1080nm 波长范围内发出超过 800 瓦的激光辐射。
避免眼睛和皮肤接触到激光输出端直接发出或散射出来的辐射。
•不要打开激光器，因为没有可供用户使用的产品零件或配件。
所有保养或维修工作只能由杰普特专业人员在杰普特公司内进行。
•在操作该机器时要确保全程配戴激光安全防护眼镜。
即使佩戴了激光安全防护眼镜，也严禁直接观看激光输出头。
IIIIII表1激光器安全标签 标签图片标签信息激光标签（位于激光器后面板铠缆输出位上方）安全警告（位于激光器后面板）图 1 激光防护眼镜目录安全信息 (I)图 1 激光防护眼镜 (IV)一、产品信息 (1)1.产品描述 (1)二、配置清单 (2)1.实际配置清单 (2)三、技术参数及安装说明 (3)1.技术参数 (3)2.激光器安装尺寸图 (5)3.激光输出头尺寸图 (5)4.安装方法 (6)四、控制与操作 (11)1.外部接口定义： (11)2.JPT监控软件介绍与安装 (12)IV3.激光器开关光： (15)五、激光器报警及故障现象处理 (18)1.软件日志显示： (18)2.激光器常见报警及警告信息及处理方式： (19)六、激光器质保服务及维修 (22)1.一般保修： (22)2.保修限定 (22)3.服务和维修 (23)V1一、 产品信息1. 产品描述光纤激光器与传统激光器相比，具有电光转换效率高、结构紧凑、免调节维护、光纤柔性传导输出等众多优点，是工业激光切割、焊接及其它应用的理想光源。
深圳市创鑫激光股份有限公司引 语欢迎您使用深圳市创鑫激光股份有限公司研发生产的 MFSQ 单模准连续光纤激光器产品，为便于更好使用及维护您的激光器设备，我们组织人员编撰了本文档。
由于编者本身水平有限，文档难免存在纰漏，用户在使用过程中如有任何的意见和建议,也请不吝赐教,以帮助我们不断修订完善。
再次感谢您使用创鑫激光的产品！在使用本产品前，请您仔细阅读创鑫激光提供的《MFSQ 单模准连续光纤激光器用户手册》，以熟悉操作和维护本设备。
我们强烈推荐操作人员在操作设备前，阅读本手册的第2章《安全信息》。
本手册将作为随机附件，为我们现有客户或潜在客户提供重要操作、安全及其他方面的信息。
文档中文字为蓝色文字的部分，请您务必仔细阅读，以防止造成不必要风险。
版权说明此用户手册版权为深圳市创鑫激光股份有限公司（以下简称“创鑫激光” ）所有，创鑫激光保留所有权。
除了版权法所允许的情况外，任何第三方单位或个人，未经创鑫激光许可，不得出于任何目的通过任何途径及媒介在可检索的系统上复制、改编、传播或出版此文档，复制件应保留相应版权和原始版本的所有声明。
创鑫激光确信本手册提供的信息是正确可靠的，但不作任何保证、陈述、表达或暗示此文档可用作其他场合的应用参考，且不承担任何因使用此文档侵犯专利或侵犯任何第三方权利所致的法律责任。
因使用文档可能导致的间接或直接损伤相关设备的情况，创鑫激光不负任何责任。
本文档中出现的创鑫激光和创鑫激光标志已被深圳市创鑫激光股份有限公司注册为商标。
此商标无违反任何商标法的规定。
创鑫激光对文档信息中所出现的专利或知识产权不授予任何权利。
对此文档中任何信息的改动和调整，恕不另行通知。
1公司简介深圳市创鑫激光股份有限公司成立于2004年，是国内首批成立的光纤激光器制造商之一，也是国内首批实现在光纤激光器、光学器件两类核心技术上拥有自主知识产权并进行垂直整合的国家高新技术企业之一。
公司现已发展成为国际知名的光纤激光器及核心光学器件研发、生产和销售为一体的激光器厂商，是国内市场销售额排名第二的国产光纤激光器制造商。
激光焊接注意事项及接操作方法激光焊接是一种高能量、高密度的焊接方法，适用于各种金属材料的焊接。
它具有焊接速度快、焊缝质量高、热影响区小等优点，但同时也存在一些注意事项和操作方法需要遵守。
下面是关于激光焊接的注意事项及操作方法的详细介绍。
注意事项：1.确保安全：激光焊接过程中会释放出高能量的激光光束，因此必须确保工作区域内没有其他人员，防止人身伤害的发生。
同时需要佩戴防护眼镜，以防止激光辐射对眼睛造成伤害。
2.控制焊接参数：激光焊接的质量受到焊接参数的影响，包括激光功率、激光模式、焊接速度等。
在焊接前需要根据工件的材料和焊接要求等因素来选择合适的参数，并严格控制焊接过程中这些参数的稳定性。
3.清洁工作面：焊接前需要对工作面进行彻底清洁，以去除杂质和氧化物等物质，保证焊接接头的质量和强度。
可以使用溶剂或超声波清洗的方法进行清洁。
4.控制焊接距离：激光焊接的焦点位置和焊接距离对焊接质量有重要影响。
焦点位置的选择应根据工件的材料和厚度等因素来确定，并严格控制焊接距离，以保证焊接过程中产生的熔池和焊缝质量。
5.定期维护设备：激光焊接机器需要定期维护，包括清洁光学元件、更换磨损件等，以保证设备的正常运行和焊接质量。
操作方法：1.准备工作：首先，需要检查焊接设备和光学系统的运行状态是否良好。
然后，根据焊接要求调整焊接参数和焦距位置，并确保工作台面平整稳固，并进行工件的定位和固定。
最后，打开设备电源，启动设备进行预热，确保设备处于最佳的工作状态。
2.焊接操作：在焊接过程中，需要保证激光光束的稳定输出和准确定位。
在焊接前需要根据焊接要求选择合适的焊接模式，包括连续模式、调脉冲模式等。
然后，将激光光束对准焊接位置，确保焊接时的能量和光斑大小与工件匹配。
接下来，通过控制焊接速度和焊接路径，进行焊接操作，并不断观察焊接质量，调整参数和修正焊接路径。
3.焊后处理：焊接完成后需要对焊缝进行清理和处理。
可以采用机械或化学方法去除焊接后的氧化物和熔渣。
光纤准直器的应用场景1.引言1.1 概述光纤准直器是一种重要的光学器件，广泛应用于现代通信领域。
它的作用是将光束从一个光纤引导到另一个光纤，同时保持光束的方向性和强度。
光纤准直器可以校正和调整光束的传输方向，使得光信号能够更加稳定和高效地传输。
随着通信技术的飞速发展，光纤准直器在光纤通信系统中扮演着至关重要的角色。
在光纤通信领域，大量的光纤准直器被广泛应用于光纤接续、光纤耦合和光纤放大等环节。
它们能够确保光信号在不同的光纤之间的传输损耗最小化，并且保持光束的方向性和聚焦度。
光纤准直器的高精度和稳定性使得光纤通信系统能够实现更高的传输速率和更远的传输距离。
除了光纤通信领域，光纤准直器还在其他多个领域中得到广泛应用。
例如，在激光加工和材料加工领域，光纤准直器可以用于将激光束引导到加工点，并保持束径的稳定和聚焦度的均匀性。
在医疗器械和生物医学领域，光纤准直器可以应用于激光治疗、光传感和光学成像等方面。
它们能够有效地将光信号引导到特定的组织或器官，并实现对患者的准确治疗和诊断。
综上所述，光纤准直器作为一种重要的光学器件，在通信领域和多个其他领域都有着广泛的应用。
它们的原理和工作方式使得光信号能够稳定地传输，并且在传输过程中保持较小的损耗和较高的方向性。
未来随着科技的不断创新和发展，相信光纤准直器在更多领域将会有更广泛的应用。
1.2 文章结构本文将分为引言、正文和结论三个部分来论述光纤准直器的应用场景。
在引言部分，将对光纤准直器的概述进行介绍。
首先会简要概述光纤准直器的定义和作用，即通过光纤准直器可以使光线在光纤中沿着特定方向传播而不发生偏折，从而提高光纤传输效率。
接着会介绍文章的结构，并明确本文的目的，即探讨光纤准直器在不同领域的应用场景。
接下来的正文部分，将重点阐述光纤准直器的工作原理和工作方式。
首先会详细解释光纤准直器的原理，包括使用何种方法来实现光线的准直，并介绍常见的光纤准直器的结构和工作原理。
高功率连续光纤激光器说明书适用机型：RFL-C4000X RFL-C6000X RFL-C8000X RFL-C10000X RFL-C12000X RFL-C15000W武汉锐科光纤激光技术股份有限公司目录1安全信息 (1)1.1安全标识 (1)1.2激光安全等级 (2)1.3光学安全 (2)1.4电学安全 (2)1.5其他安全注意事项 (3)2产品说明 (3)2.1产品特性 (3)2.2实际配置清单 (4)2.3开箱及检查 (4)2.4运行环境 (4)2.5注意事项 (5)2.6产品性能 (6)3安装 (7)3.1安装尺寸图 (7)3.2安装注意事项 (12)3.3冷却系统要求 (14)4产品的使用 (16)4.1前面板 (16)4.2后面板 (17)4.3电源连接 (20)4.4控制接口定义 (23)4.5激光器工作模式及控制 (26)4.6控制模式的设置 (26)4.7串口通信模式 (27)4.7.1串口通信模式的连线 (27)4.7.2串口通信模式下的操作 (28)4.8RS-232模式 (30)4.8.1RS-232模式的连线 (31)4.8.2通信协议 (31)4.8.3RS-232模式下的操作 (31)4.9AD模式 (32)4.9.1AD模式的接线 (33)4.9.2AD模式下的操作 (33)4.10红光控制 (34)4.11水流量监控 (35)4.12实时功率反馈 (35)4.13出光故障锁定 (35)5常见故障及处理措施 (36)5.1故障记录及故障的发生 (36)5.2故障处理 (36)6质保及返修、退货流程 (38)6.1一般保修 (38)6.2保修的限定性 (38)6.3技术支持及产品维修 (39)1安全信息感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。
故在使用该产品之前，请先仔细阅读本用户手册。
为了确保操作安全和产品运行在最佳状态，请遵守以下注意和警告事项以及该手册中的其他信息。
光纤激光在焊接工业中的应用随着高亮度激光的最新发展，在许多全新的领域中，激光材料加工应用的机会不断增加。
我们以技术非常成熟的宝石棒结构固体激光器为例，其相关的两个完全不同的发展方向值得关注。
一方面，宝石棒的将其直径扩大，而长度减少为几百个微米，这就成就了盘式激光器。
另一方面，将棒的长度加大，直径减小，这就成为光纤激光。
谈到光纤激光，光纤的长度保证了光束质量接近衍射极限（在给定波长的激光中，理论极限，或最小可能的聚焦尺寸）。
这种激光的谐振腔无须进行任何调整，光束质量是被光纤的物理特性所规范。
光纤激光除了以上的两大优势之外，还应当了解，其泵浦能量可以通过传输光纤进行耦合，传输至有源光纤或受激光纤，从而免去了二极管泵浦源到光纤激光的光学调整的繁琐的过程。
图 1 指出不同工业激光的光束质量参数(BPP) 与输出功率的关系。
其中BPP 值越小表明光束质量越好。
与其它激光相比，光纤激光表现出更好的光束质量（只有在5千到一万瓦范围内略逊于二氧化碳激光器）。
在Fraunhofer 我们一致认为，光纤激光具有更为广阔的未来。
在德国的Dresden， Fraunhofer IWS 以及在美国密执根的Plymouth的IWS 分支机构中我们拥有以下表格中的各种光纤激光可以用于工业加工发展的研究。
这些光纤激光具备以下特点：体积非常小，在泵浦源与最终的光学聚焦系统之间没有任何需要进行准之调节的零件，无须进行任何调整，很高的电光转换效率 (25-30 %)。
此外，光纤激光具有非常优秀的光束质量和超长的泵浦源寿命（超过5万小时）。
我们可以使用很小的扩束准直系统，进而可以使用尺寸很小的振镜系统进行高速光束操控。
15微米直径的光纤长度限制在数米范围内，因为存在拉曼散射效应，它将在使用较长的光纤传输时减少输出能量。
而50微米的光纤限制在15米长度以内， 100和200微米的光纤长度没有限制！如果使用光闸或纤-纤耦合接头，必须使用100微米的光纤出， 50微米的光纤进，或使用200微米的光纤出，100微米的光纤进。
