全钢子午胎

全钢子午线轮胎生产工艺祥解首先，全钢子午线轮胎的生产工艺首要考虑的是原材料的选择。

轮胎的质量和性能受到胎体材料、胎面材料和胎侧材料的影响。

合理选择优质橡胶作为胎体材料，可以提高轮胎的强度和耐用性。

而胎面材料一般采用高性能的聚丙烯橡胶，可以提供出色的抓地力和耐磨性。

胎侧材料一般选用柔软的橡胶，以提高轮胎的舒适性。

胎体的加工是全钢子午线轮胎生产的重要环节。

首先，将经过特殊组织结构处理的胎帘和钢丝编织在一起，形成胎体的骨架结构。

然后，通过涂胶机将橡胶涂覆在骨架上，形成完整的胎体结构。

这一步骤需要保证涂胶的均匀性和粘接的可靠性。

胎面的设计也是全钢子午线轮胎生产的关键环节。

通过多道工序，将胎面图案镶嵌在胎体上。

胎面设计的优化可以提高轮胎的抓地力和排水性能。

一般来说，胎面花纹应具有较大的接地面积和合理的排水槽数量，以提供良好的操控性和安全性能。

胎侧的加工同样重要，它直接影响到轮胎的操控性和舒适性。

在胎侧加工过程中，需要将合适的胎侧胶囊装在胎帘周围，并通过热压工艺使其与橡胶胎帘粘接在一起。

这样可以提高胎侧的强度和耐磨性，同时保证轮胎的舒适性。

除了以上几个主要环节，全钢子午线轮胎的生产还涉及到胎体胶囊的制备、胎面花纹的设计、轮胎的成型、胶囊的硫化等工艺。

所有这些环节必须严格按照工艺要求进行，以保证轮胎的质量和性能。

综上所述，全钢子午线轮胎的生产工艺包括原材料的选择、胎体的加工、胎面的设计、胎侧的加工等各个环节。

这些环节密切相关，相互影响，对轮胎的质量和性能起到至关重要的作用。

通过合理的工艺流程和严格的质量控制，可以生产出高性能的全钢子午线轮胎。

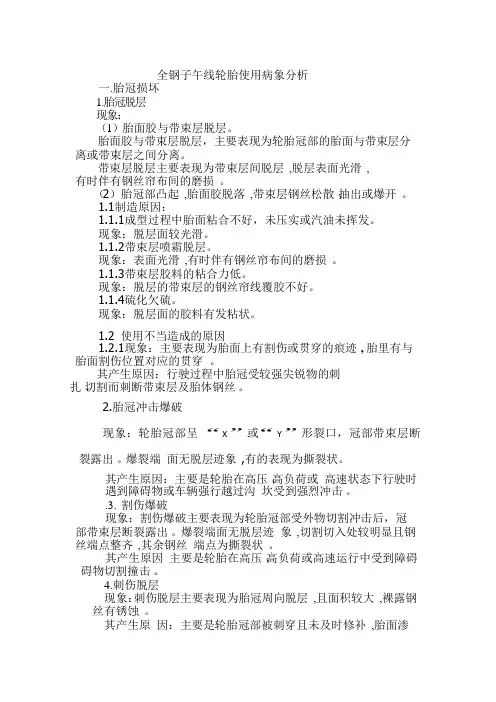

全钢子午线轮胎使用病象分析一.胎冠损坏1.胎冠脱层现象：（1）胎面胶与带束层脱层。

胎面胶与带束层脱层，主要表现为轮胎冠部的胎面与带束层分离或带束层之间分离。

带束层脱层主要表现为带束层间脱层,脱层表面光滑,有时伴有钢丝帘布间的磨损。

（2）胎冠部凸起,胎面胶脱落,带束层钢丝松散、抽出或爆开。

1.1制造原因：1.1.1成型过程中胎面粘合不好，未压实或汽油未挥发。

现象；脱层面较光滑。

1.1.2带束层喷霜脱层。

现象：表面光滑,有时伴有钢丝帘布间的磨损。

1.1.3带束层胶料的粘合力低。

现象：脱层的带束层的钢丝帘线覆胶不好。

1.1.4硫化欠硫。

现象：脱层面的胶料有发粘状。

1.2 使用不当造成的原因1.2.1现象：主要表现为胎面上有割伤或贯穿的痕迹, 胎里有与胎面割伤位置对应的贯穿。

其产生原因：行驶过程中胎冠受较强尖锐物的刺扎、切割而刺断带束层及胎体钢丝。

2.胎冠冲击爆破现象：轮胎冠部呈“X”或“Y”形裂口，冠部带束层断裂露出。

爆裂端面无脱层迹象 ,有的表现为撕裂状。

其产生原因：主要是轮胎在高压、高负荷或高速状态下行驶时遇到障碍物或车辆强行越过沟坎受到强烈冲击。

.3. 割伤爆破现象：割伤爆破主要表现为轮胎冠部受外物切割冲击后，冠部带束层断裂露出。

爆裂端面无脱层迹象,切割切入处较明显且钢丝端点整齐,其余钢丝端点为撕裂状。

其产生原因主要是轮胎在高压、高负荷或高速运行中受到障碍碍物切割撞击。

4.刺伤脱层现象：刺伤脱层主要表现为胎冠周向脱层,且面积较大,裸露钢丝有锈蚀。

其产生原因：主要是轮胎冠部被刺穿且未及时修补,胎面渗水致钢丝生锈,最终导致冠部部件离层。

5..胎冠接头脱开。

现象：胎冠胶接头按一定角度斜向分离，表面较光滑。

其产生原因：成型接头未压实接牢。

6.胎冠低气压磨损现象：主要表现为轮胎两肩部有比胎面中部花纹过的磨损，整个胎面呈拱形。

其产生原因：主要轮胎充气压力不足或负载过大。

7.胎冠高气压磨损现象：主要表现为胎面中部花纹与胎肩花纹相比有明显的过度磨损现象。

全钢子午线轮胎生产技术基本知识培训教材第一章轮胎的基本知识第一节轮胎的作用及分类轮胎是汽车的主要部件之一，是汽车的腿。

轮胎的定义: 轮胎是装配在轮辋或轮轴上，为车辆与道路之间的连接体，供车辆或飞机运行及滑落的圆环型弹性体。

轮胎对于汽车来说，好比是人的双脚，是汽车的行走机构，轮胎是汽车的主要部件之一。

轮胎安装在汽车的作用：1、承受汽车和它所载重量，此称为承载能力。

2、向地面传递汽车驶动、牵引、加速、转向和刹车的作用力，如：驱动力、牵引力、制动力和转向力等功能。

此称为适应汽车动力性能要求，使汽车运行的能力。

3、能使汽车在各种气候、路面和速度条件下驾驶自如、操纵稳定和高速安全的功能，此称为安全性。

4、缓冲震动，减少噪音，乘座舒适的功能，此称为舒适性。

二. 轮胎质量性能的基本要求充气轮胎的发明对汽车工业的发展起了推动作用。

与此同时，随着汽车行驶速度的提高和公路路面的改善，尤其是高速公路的发展，对轮胎质量性能提出了更高的要求，以下是基本要求：1. 较高的负荷能力和良好的缓冲性能；2. 较强的牵引力和很好的刹车能力；3. 良好的转弯能力及方向稳定性能力；4. 良好耐磨性能及耐久性能；5. 高安全性及低滚动阻力。

三、轮胎的分类有多种，现只介绍按轮胎的用途和按结构两种分类。

（一）、按轮胎的用途分类：1、机动车：（1）载重汽车轮胎（2）轿车轮胎（3）农业轮胎（4）工程机械轮胎（5）工业车辆轮胎（6）摩托车轮胎2、非机动车：（1）搬运车辆轮胎（2）力车轮胎3、特殊用途：（1）航空轮胎（2）炮车车辆轮胎（3）坦克车辆轮胎（二）、按轮胎的结构分类：1、斜交结构2 、斜交带束层结构3 、子午线结构（全钢子午胎, 半钢子午胎全纤维子午胎）第二节轮胎的构成轮胎装配在金属轮辋上，一套有内胎的轮胎（有内胎）通常由3 件组成:A 、外胎B 、内胎C 、垫带。

无内胎的轮胎只有外胎一、外胎1、胎面：即行驶面，有一定的断面形状，有花纹。

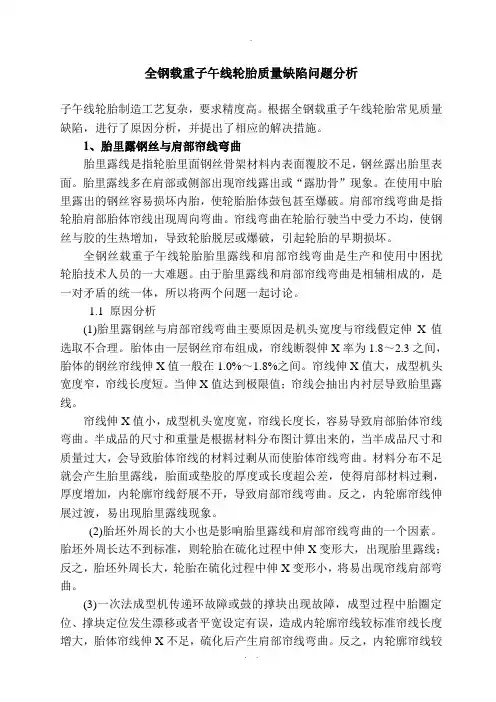

全钢载重子午线轮胎质量缺陷问题分析子午线轮胎制造工艺复杂，要求精度高。

根据全钢载重子午线轮胎常见质量缺陷，进行了原因分析，并提出了相应的解决措施。

1、胎里露钢丝与肩部帘线弯曲胎里露线是指轮胎里面钢丝骨架材料内表面覆胶不足，钢丝露出胎里表面。

胎里露线多在肩部或侧部出现帘线露出或“露肋骨”现象。

在使用中胎里露出的钢丝容易损坏内胎，使轮胎胎体鼓包甚至爆破。

肩部帘线弯曲是指轮胎肩部胎体帘线出现周向弯曲。

帘线弯曲在轮胎行驶当中受力不均，使钢丝与胶的生热增加，导致轮胎脱层或爆破，引起轮胎的早期损坏。

全钢丝载重子午线轮胎胎里露线和肩部帘线弯曲是生产和使用中困扰轮胎技术人员的一大难题。

由于胎里露线和肩部帘线弯曲是相辅相成的，是一对矛盾的统一体，所以将两个问题一起讨论。

1.1 原因分析(1)胎里露钢丝与肩部帘线弯曲主要原因是机头宽度与帘线假定伸X值选取不合理。

胎体由一层钢丝帘布组成，帘线断裂伸X率为1.8～2.3之间，胎体的钢丝帘线伸X值一般在1.0%～1.8%之间。

帘线伸X值大，成型机头宽度窄，帘线长度短。

当伸X值达到极限值；帘线会抽出内衬层导致胎里露线。

帘线伸X值小，成型机头宽度宽，帘线长度长，容易导致肩部胎体帘线弯曲。

半成品的尺寸和重量是根据材料分布图计算出来的，当半成品尺寸和质量过大，会导致胎体帘线的材料过剩从而使胎体帘线弯曲。

材料分布不足就会产生胎里露线，胎面或垫胶的厚度或长度超公差，使得肩部材料过剩，厚度增加，内轮廓帘线舒展不开，导致肩部帘线弯曲。

反之，内轮廓帘线伸展过渡，易出现胎里露线现象。

(2)胎坯外周长的大小也是影响胎里露线和肩部帘线弯曲的一个因素。

胎坯外周长达不到标准，则轮胎在硫化过程中伸X变形大，出现胎里露线；反之，胎坯外周长大，轮胎在硫化过程中伸X变形小，将易出现帘线肩部弯曲。

(3)一次法成型机传递环故障或鼓的撑块出现故障，成型过程中胎圈定位、撑块定位发生漂移或者平宽设定有误，造成内轮廓帘线较标准帘线长度增大，胎体帘线伸X不足，硫化后产生肩部帘线弯曲。

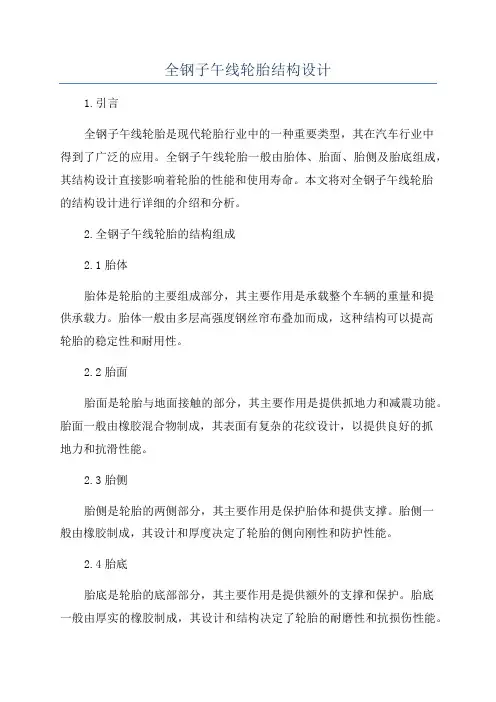

全钢子午线轮胎结构设计
1.引言
全钢子午线轮胎是现代轮胎行业中的一种重要类型，其在汽车行业中
得到了广泛的应用。

全钢子午线轮胎一般由胎体、胎面、胎侧及胎底组成，其结构设计直接影响着轮胎的性能和使用寿命。

本文将对全钢子午线轮胎
的结构设计进行详细的介绍和分析。

2.全钢子午线轮胎的结构组成
2.1胎体
胎体是轮胎的主要组成部分，其主要作用是承载整个车辆的重量和提
供承载力。

胎体一般由多层高强度钢丝帘布叠加而成，这种结构可以提高
轮胎的稳定性和耐用性。

2.2胎面
胎面是轮胎与地面接触的部分，其主要作用是提供抓地力和减震功能。

胎面一般由橡胶混合物制成，其表面有复杂的花纹设计，以提供良好的抓
地力和抗滑性能。

2.3胎侧
胎侧是轮胎的两侧部分，其主要作用是保护胎体和提供支撑。

胎侧一
般由橡胶制成，其设计和厚度决定了轮胎的侧向刚性和防护性能。

2.4胎底
胎底是轮胎的底部部分，其主要作用是提供额外的支撑和保护。

胎底
一般由厚实的橡胶制成，其设计和结构决定了轮胎的耐磨性和抗损伤性能。

3.全钢子午线轮胎的结构设计原则
3.1强度和稳定性
3.2抓地力和耐磨性
3.3减震和舒适性
4.全钢子午线轮胎的结构设计方法
全钢子午线轮胎的结构设计通常通过计算和模拟分析来完成。

首先，通过对车辆的负荷和运行条件的分析，确定胎体的强度和层数。

然后，通过对胎面的各种花纹设计的评估和比较，选择适合的花纹形式。

最后，通过模拟分析和试验验证，确定最终的轮胎结构设计。

5.结论。

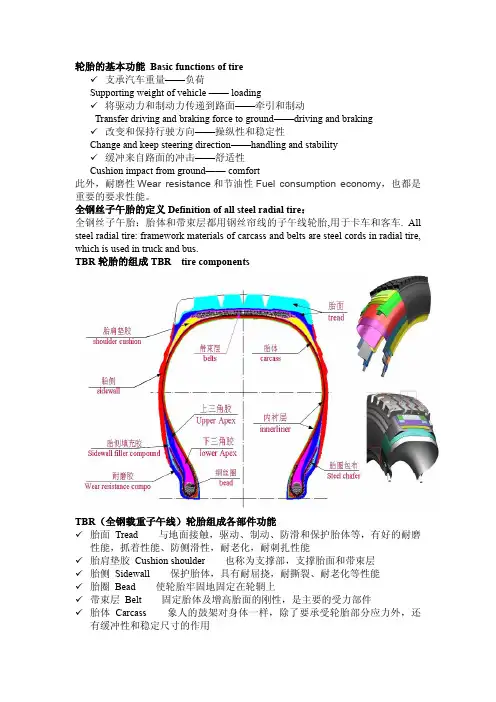

轮胎的基本功能Basic functions of tire✓支承汽车重量——负荷Supporting weight of vehicle —— loading✓将驱动力和制动力传递到路面——牵引和制动Transfer driving and braking force to ground——driving and braking✓改变和保持行驶方向——操纵性和稳定性Change and keep steering direction——handling and stability✓缓冲来自路面的冲击——舒适性Cushion impact from ground—— comfort此外，耐磨性Wear resistance和节油性Fuel consumption economy，也都是重要的要求性能。

全钢丝子午胎的定义Definition of all steel radial tire：全钢丝子午胎：胎体和带束层都用钢丝帘线的子午线轮胎,用于卡车和客车. All steel radial tire: framework materials of carcass and belts are steel cords in radial tire, which is used in truck and bus.TBR轮胎的组成TBR tire componentsTBR（全钢载重子午线）轮胎组成各部件功能✓胎面Tread 与地面接触，驱动、制动、防滑和保护胎体等，有好的耐磨性能，抓着性能、防侧滑性，耐老化，耐刺扎性能✓胎肩垫胶Cushion shoulder 也称为支撑部，支撑胎面和带束层✓胎侧Sidewall 保护胎体，具有耐屈挠，耐撕裂、耐老化等性能✓胎圈Bead 使轮胎牢固地固定在轮辋上✓带束层Belt 固定胎体及增高胎面的刚性，是主要的受力部件✓胎体Carcass 象人的鼓架对身体一样，除了要承受轮胎部分应力外，还有缓冲性和稳定尺寸的作用✓内衬层Inner liner 有内胎轮胎的内衬层主要是减少内胎受到轮胎胎体帘线的摩擦。

全钢载重子午胎质量缺陷产生原因及解决措施1胎里露线胎里露线是指轮胎里面钢丝骨架材料内表面覆胶不足,钢丝露出胎里表面。

胎里露线多在肩部或侧部出现。

经过里程实验,出现露线的外胎在耐久实验15小时左右即出现肩部鼓包或爆破,基本没有使用价值,由于影响因素较多,因此,胎里露线是废品率很高的一种缺陷,也是全钢胎制造过程中最容易出现、最难解决的问题。

1.1原因分析1.1.1胎里露线主要原因是机头平宽设计偏小或在成型过程中胎圈定位撑块出现漂移造成。

成型机头宽度窄,两胎圈之间的帘线长度短,当硫化给内压时,由于胎胚外直径小于设计尺寸,伸张变形大,这样帘线会抽出内衬层导致胎里露线。

1.1.2材料分布不足也会产生胎里露线,如果胎面或垫胶的厚度或长度不够标准,在成型时强行拉伸,导致局部材料缺失,肩部内轮廓帘线伸展过渡,易出现胎里露线现象。

1.1.3内衬层的厚度及各部位的尺寸低于设计尺寸,或成型时贴合偏移,造成局部材料分布不均,或密封层的塑性过大均会造成肩部漏钢丝的现象。

1.1.4硫化定型失控也是造成成品肩部漏钢丝的不可忽视的原因。

在硫化定型时,如果定型压力不能稳定在规定值,那么在合模过程中,胎胚外直径一直处于逐渐增大的状态,这样会有肩部部分胶料随着花纹块下移,造成上模花纹块处缺胶,成品胎里肩部露线。

1.1.5硫化机机械手定位高度过低,胎胚的中心线与胶囊中心线不吻合,定型时胎胚上部过度伸张,钢丝帘线析出内衬层表面,出现露线现象。

1.2 解决措施:1.2.1 结构设计是内在因素,工艺和操作是外部因素。

若存在着普遍的胎里露线现象,并且通过X光检测,发现胎体帘线成直线排列,则应重新考虑平宽的选取,一般增大2~4mm可解决。

严格控制挤出、压型半成品部件的的尺寸,不合格的半成品部件严禁使用。

1.2.2 严格控制成型操作,每班开产前必须对成型鼓的平宽、送料架的定位尺寸进行测量,不符合要求的应通知维修人员解决后方可生产。

同时要检查各种半成品部件是否符合施工条件,不合格的半成品严禁使用。

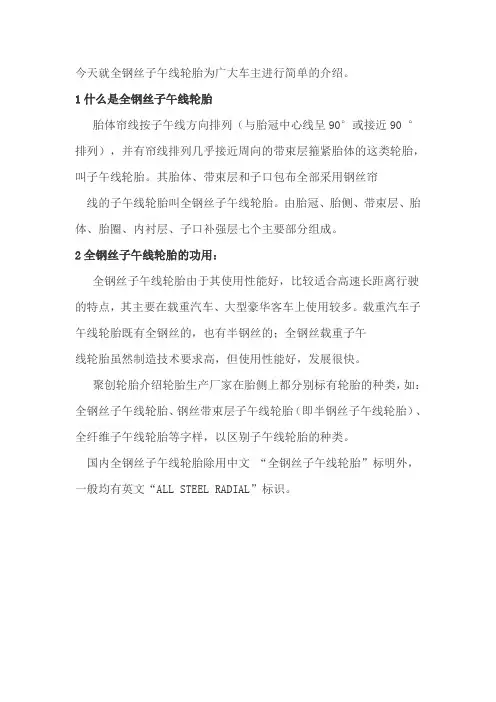

今天就全钢丝子午线轮胎为广大车主进行简单的介绍。

1什么是全钢丝子午线轮胎
胎体帘线按子午线方向排列（与胎冠中心线呈90°或接近90 °排列），并有帘线排列几乎接近周向的带束层箍紧胎体的这类轮胎，叫子午线轮胎。

其胎体、带束层和子口包布全部采用钢丝帘
线的子午线轮胎叫全钢丝子午线轮胎。

由胎冠、胎侧、带束层、胎体、胎圈、内衬层、子口补强层七个主要部分组成。

2全钢丝子午线轮胎的功用：
全钢丝子午线轮胎由于其使用性能好，比较适合高速长距离行驶的特点，其主要在载重汽车、大型豪华客车上使用较多。

载重汽车子午线轮胎既有全钢丝的，也有半钢丝的；全钢丝载重子午
线轮胎虽然制造技术要求高，但使用性能好，发展很快。

聚创轮胎介绍轮胎生产厂家在胎侧上都分别标有轮胎的种类，如：全钢丝子午线轮胎、钢丝带束层子午线轮胎（即半钢丝子午线轮胎）、全纤维子午线轮胎等字样，以区别子午线轮胎的种类。

国内全钢丝子午线轮胎除用中文“全钢丝子午线轮胎”标明外，一般均有英文“ALL STEEL RADIAL”标识。

全钢子午线轮胎基本组成与结构2007-7-26 11:15:02 来源: 奥杰汽车网编辑:camel1.汽车轮胎基本组成与结构轮胎的组成:外胎、内外、垫带外胎内胎垫带轮胎的品种:乖用车轮胎，竞赛用轮胎，轻型载重汽车轮胎，中型及重型载重汽车轮胎和客车轮胎。

工程机械轮胎，工业车辆轮胎，农业轮胎和航空轮胎。

轮胎的结构:斜交轮胎，半钢子午线轮胎，全钢子午线轮胎。

子午线轮胎又分为有内胎和无内胎轮胎。

有内胎和无内胎的区别2.轮胎部件术语及其定义胎面:一般情况下，轮胎与地面接触的部分为胎面。

胎肓:胎冠两侧的边缘部分。

胎侧:轮胎安装在轮辋上，从侧面看不包括胎冠的部分。

胎体:通常由一层或数层帘布与胎圈芯组成整体的充气轮胎结构(除胎侧胶，胎面胶和带束层或缓冲层)胎踵:胎圈外侧与轮辋胎圈座圆角着合的部分。

缓冲层:斜交轮胎胎面与胎体之间的胶帘布层或胶层，不延伸到胎圈的中间材料层。

带束层:子午线轮胎胎面基部下，没胎冠中心线圆周方向箍紧胎体的材料层。

胎圈:轮胎与胎圈的连接部分，主要由胎圈芯，帘布层包边和胎圈包部组成。

胎圈芯:由钢圈，三角胶条和胎圈芯包布制成的胎圈部分。

钢丝圈:有镀铜钢丝缠绕成的刚性环，是将轮胎固定到轮辋上的主要部件。

花纹磨耗标识:设计位于花纹内部，用于控制胎面磨耗程度的保护性标志。

装配线:模压在胎侧与胎圈交接处的单环或多环胶棱，通常用以指示轮胎正确装配在轮辋上的标线。

轮胎的花纹磨耗标识轮胎的磨耗标识是为使用者得一种警示，这种标识一般在2-3毫米是为了使用者的安全的一种警示，在磨到这标识时应更换轮胎。

以轿车为例车辆以120km/h的速度行驶时新胎制动距离为115m，3毫米花纹轮胎为156m，1毫米花纹为242m。

因此可以看出花纹深度与制动距离有很大关系，使用超过磨耗指示樗的轮胎是危险的，特别是在湿地行驶，因为排水性能大降低了。

斜交轮胎子午线轮胎全钢子午线轮胎与斜交轮胎的结构的区别全钢子午线轮胎结构及部件全钢子午线轮胎与斜交轮胎的区别钢子午线轮胎斜交轮胎带束层:大角度多层钢丝帘线。

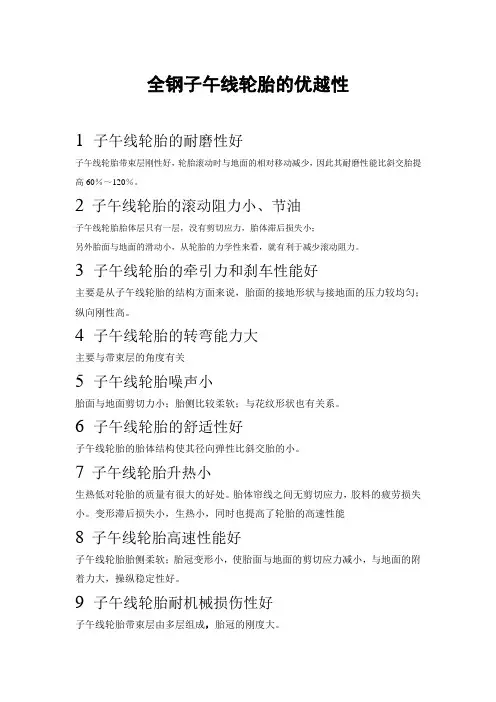

全钢子午线轮胎的优越性
1子午线轮胎的耐磨性好
子午线轮胎带束层刚性好，轮胎滚动时与地面的相对移动减少，因此其耐磨性能比斜交胎提高60％～120％。

2子午线轮胎的滚动阻力小、节油
子午线轮胎胎体层只有一层，没有剪切应力，胎体滞后损失小；
另外胎面与地面的滑动小，从轮胎的力学性来看，就有利于减少滚动阻力。

3 子午线轮胎的牵引力和刹车性能好
主要是从子午线轮胎的结构方面来说，胎面的接地形状与接地面的压力较均匀；纵向刚性高。

4 子午线轮胎的转弯能力大
主要与带束层的角度有关
5 子午线轮胎噪声小
胎面与地面剪切力小；胎侧比较柔软；与花纹形状也有关系。

6 子午线轮胎的舒适性好
子午线轮胎的胎体结构使其径向弹性比斜交胎的小。

7子午线轮胎升热小
生热低对轮胎的质量有很大的好处。

胎体帘线之间无剪切应力，胶料的疲劳损失小。

变形滞后损失小，生热小，同时也提高了轮胎的高速性能
8子午线轮胎高速性能好
子午线轮胎胎侧柔软；胎冠变形小，使胎面与地面的剪切应力减小，与地面的附着力大，操纵稳定性好。

9 子午线轮胎耐机械损伤性好
子午线轮胎带束层由多层组成，胎冠的刚度大。
