有源音箱的制作有源音箱是功放和无源音箱的有机结合体,在多媒体上得到广泛应用。
有源音箱省去功放外壳,节省空间,减少外接线路,省去与VCD等音源所重复的功能和电路(如卡拉OK电路等),特别是功放和音箱达到较好的匹配,因此具有较高的性价比。
笔者参照有关资料,制作过多款有源音箱,现简要介绍其中一款有源音箱,供读者参考。
有源音箱不是功放与无源音箱的简单组合,设计时需考虑以下三个问题:(1)音箱的选用。
落地式音箱体积大,便于内部放置功放部件,并且频率响应好,因此适宜选用。
(2)功放电路的选用。
考虑到散热问题,选用甲乙类功放。
用分立元件制作的功放,因需要安装扬声器保护电路,而其中的继电器因受扬声器的发声振动会导致误动作,影响性能,因此在大功率情况下不宜采用。
性能优异的集成功放电路,如LM1875、TDA1514A 及TDA1521等,具有完善的过压、过热及短路保护功能,完全满足有源音箱功放要求。
(3)一只音箱作为“主音箱”,将输入输出接插件面板、散热器安装在后箱板上。
将变压器、功放电路放置其箱内。
将一路输出直接接至主音箱箱内扬声器(分频器),另一路功率输出经面板接线柱接至另一音箱。
1.功放制作十年前功率集成电路主要用于中低档的组合音响中,随着集成电路技术的成熟,许多性能优异稳定可靠的大功率集成电路广泛应用于音频功率放大器中,取得了较好的效果。
笔者曾分别制作过TDA1514A、LM1875和TDA1521等集成电路功放,其音质正如许多文章介绍的那样,均能达到发烧境界并各具特色。
现介绍TDA1521集成电路功放,因该电路是飞利浦公司生产的高保真(Hi-Fi)双声道单片2×15W功率集成电路,特点是外围电路极其简单(部分外围电路元件已设计制作在集成块内),是一块”傻瓜”集成电路(见图1)。
笔者将其双声道组成BTL电路,输出功率可达40W,可作为AV功放的主声道功放电路(见图2)。
基于TDA2822的小型有源双声道音箱的设计与制作在设计小型有源双声道音箱时,TDA2822是一个非常受欢迎的集成运放芯片。
它具有双声道功率放大器和内置电容耦合的前置放大器,可直接驱动8欧姆或16欧姆扬声器。
TDA2822的工作电压为3V至15V,输出功率可达1W,适用于小型音箱和移动音响设备的设计。
在制作小型有源双声道音箱时,首先需要准备以下材料和工具:1.TDA2822集成运放芯片2.电容:0.1μF、10μF、100μF3.陶瓷电容:0.1μF4.电阻:330欧姆、1K欧姆、10K欧姆5.扬声器:8欧姆、1W6.音箱壳体7.电源(3V至15V)8.PCB板9.电烙铁、锡线、焊锡膏等工具接下来,按照以下步骤设计和制作小型有源双声道音箱:1.根据TDA2822的电路图设计电路布局,包括前置放大器、功率放大器、电容和电阻的连接方式。
2.制作PCB板,将电路图转移到PCB板上,使用电烙铁和焊锡膏焊接集成电路和电子元件。
3.连接扬声器和电源,将功率放大器的输出端连接到扬声器,将电源连接到TDA2822的电源引脚。
4.调试电路,检查连接是否正确,并根据需要调整电容和电阻的数值以实现最佳音质。
5.安装音箱壳体,将完成的电路装入音箱壳体中,固定好扬声器和PCB板。
6.进行音质测试,调节音量和音质均衡器以获得最佳效果。
通过以上步骤,您可以设计和制作自己的小型有源双声道音箱,使用TDA2822集成运放芯片实现功率放大和前置放大功能。
这样的音箱适用于家庭、办公室和移动音响设备,提供清晰、稳定的声音输出效果。
希望以上信息对您有所帮助,祝您成功制作小型有源双声道音箱!。

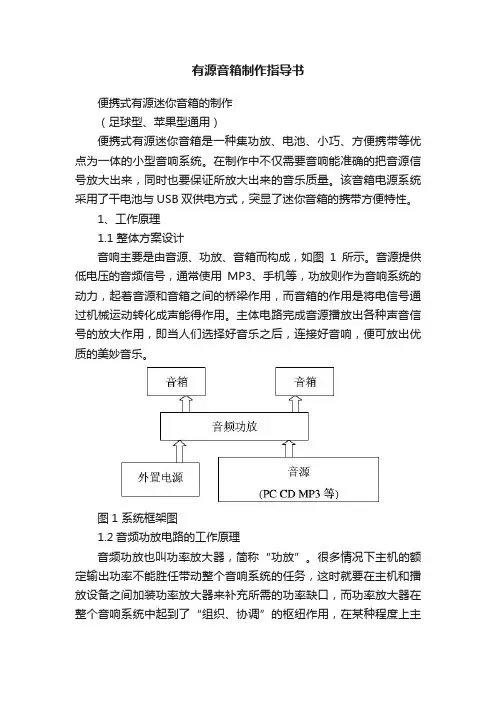

有源音箱制作指导书便携式有源迷你音箱的制作(足球型、苹果型通用)便携式有源迷你音箱是一种集功放、电池、小巧、方便携带等优点为一体的小型音响系统。
在制作中不仅需要音响能准确的把音源信号放大出来,同时也要保证所放大出来的音乐质量。
该音箱电源系统采用了干电池与USB双供电方式,突显了迷你音箱的携带方便特性。
1、工作原理1.1 整体方案设计音响主要是由音源、功放、音箱而构成,如图1所示。
音源提供低电压的音频信号,通常使用MP3、手机等,功放则作为音响系统的动力,起着音源和音箱之间的桥梁作用,而音箱的作用是将电信号通过机械运动转化成声能得作用。
主体电路完成音源播放出各种声音信号的放大作用,即当人们选择好音乐之后,连接好音响,便可放出优质的美妙音乐。
图1 系统框架图1.2音频功放电路的工作原理音频功放也叫功率放大器,简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务,这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口,而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用,在某种程度上主宰着整个系统能否提供良好的音质输出。
当负载一定时,希望其输出的功率尽可能大,其输出信号的非线性失真尽可能地小,效率尽可能高,功放的常见的有用集成运算放大器和晶体管组成的功放,也有专用集成电路功放。
本次制作所用的D2822芯片采用的就是集成电路功放,图2是D2822原理电路,左边缺口下方为1脚,此处的标示方法为大多数集成芯片的管脚标注方法。
图2 D2822功率放大电路D282集成芯片,工作电压宽1.8-12V皆可以正常工作,其工作电压最高可以达到15V。
输出功率有1W*2不是很大但以可以满足我们一般的听觉要求,且有电路简单、音质好、电压范围宽等特点,采用双列直插8脚塑料封装(DIP8),表1为D2822管脚功能及测试数据。
表1 D2822管脚功能及测试数据2、实验制作2.1 准备工作在拿到套件后,首先检查一下元器件是否与下面的元器件清单相符,例如清单给出的电阻阻值与色标是否相同,电容、电解是否相符,还有各种元器件的数目是否相等。

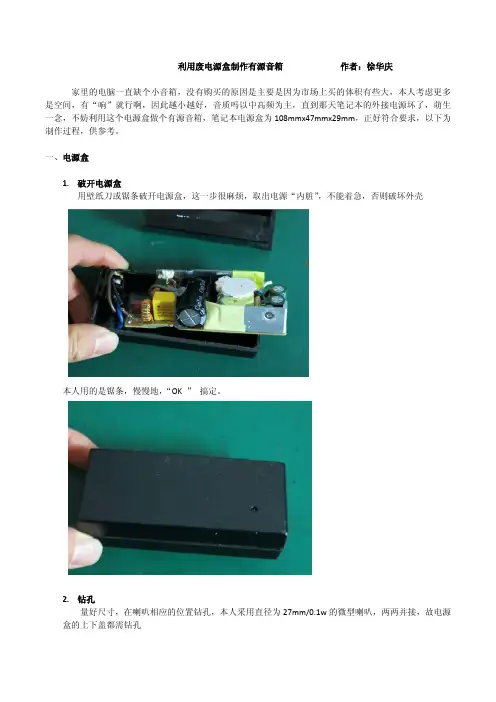

利用废电源盒制作有源音箱 作者:徐华庆家里的电脑一直缺个小音箱,没有购买的原因是主要是因为市场上买的体积有些大,本人考虑更多是空间,有“响”就行啊,因此越小越好,音质吗以中高频为主,直到那天笔记本的外接电源坏了,萌生一念,不妨利用这个电源盒做个有源音箱,笔记本电源盒为108mmx47mmx29mm,正好符合要求,以下为制作过程,供参考。
一、电源盒1.破开电源盒用壁纸刀或锯条破开电源盒,这一步很麻烦,取出电源“内脏”,不能着急,否则破坏外壳本人用的是锯条,慢慢地,“OK ” 搞定。
2.钻孔量好尺寸,在喇叭相应的位置钻孔,本人采用直径为27mm/0.1w的微型喇叭,两两并接,故电源盒的上下盖都需钻孔二、 功放电路1、功放块的选择电脑耳机的输出不足以推动喇叭,所以必须用一功率放大单元推动喇叭,本人用的TDA2822M,它是意法半导体公司生产的非常经典优秀音频功率放大集成电路,工作电压范围很宽,在1.8V-15V范围内均可正常工作,音质也不错。
它在+5v的供电时,能达到2x0.65w的功率输出,完全满足要求。
下面是它的典型的接线路图:为了实现用电脑上的音量控制功放的音量,故不设音量电位器,但需在输入端串接500k‐1M电阻删减信号幅度,请注意,本电路只用在电脑上音频上,输入信号没有直流通过,所以音频输入端不设隔直电容,倘若用在其他线路放大,必须在音频输入端串接2个10uf电容。
2、电路板电路板设计面积正好卡在电源盒里,面积为41mmx27mm,但是方便,需要增加一个发光二级管的电源指示,由于是从USB取电发光管端需串接100欧电阻,焊完后电路板如下:三、 mini USB座1、选择miniUSB为了减少连线,本人没有采取常规的方式接线,而是采取流行的miniUSB方式供电及信号输入, 如下:MiniUSB内部一共为5针,它的标准接口线如下注意:其中 2针为左声道L信号输入,4针为右声道R信号输入,3针为信号地。
7.9 有源音箱制作
图3.33 有源音箱功率放大电路装接效果
图3.47 安装电源开关7.9.2有源音箱选择题
1脚
图3.28 2030功放集成电路
1脚是同相输入端2脚是反相输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
1脚
图3.28 2030功放集成电路
1脚是同相输入端2脚是反相输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端
此方形标记为7.9.3有源音箱填空题
逆时针
如图所示的NE5532引脚顺序的标志是圆形标记,沿逆时针方向依次为1、2、3……,如图所示。
类别:理论1、技能2 (其大致比例为:6:4或5:5)
难度系数:容易1、中等难2、较难3 (其大致比例为:7:2:1)
考点:a--以工具与仪器仪表使用、b--元器件识别与检测、c--装接工艺、d--调试技术、e--故障分析及排除、f--6S管理及安全文明生产。
2.0有源音箱制作
音箱的外形尺寸见图1,扬声器为银笛YD-106-822P-S或YD-106-822P-S1;高音为YDQG-4014。
经典的NE5532搭配TDA1521方案见图2。
电源变压器使用20W双12V输出的。
输出功率只要有2×8W,就能满足需求。
电路板的设计注意两点:1.TDA1521的②、③、⑧脚为信号弱地,应将它们并在一起引向前级,通过前级地线分支而接地。
如果将它们单独接一地线分支会出现无法消除的本底交流声,其特点是噪音恒大,不随音量变化而变化。
这是TDA1521运用中很特殊的地方。
2.在尽量靠近IC正、负电路引脚处并一只0.1μF电容接地。
此电容能使功放块稳定,工作不自激。
用TDA1521制作的15W双声道功放电路图
现在电脑用的低音炮,大部分采用的都是高保真功放IC TDA1521A制作功放电路,TDA1521A采用九脚单列直插式塑料封装,具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。
特别是具有外围元件少,不用调试,一装就响的特点。
也特适合自制,用于随身听功率接续,或用于改造低档电脑有源音箱。
TDA1521A既可用正负电源供电,也可用单电源供电。
双电源供电时,可省去两个音频输出电容,高低音音质更佳。
单电源供电时,电源滤波电容应尽量靠近集成电路的电源端,以避免电路内部自激。
制作时一定要给集成块装上散热片才能通电试音,否则容易损坏集成块。
散热板不能小于200×100×2mm3。
现在就将两种常用的电路介绍给大家!
TDA1521 A是高保真立体声集成功放。
其特点是:集成度高,外围元件很少,音质好,失真小,内部有两个15W 的功放电路,两个声道的参数一致性很好,外围元件很少,具有完善的防开机、关机冲击和过热、过载短路保护功能,可不接输出耦合电容,可单电源供电,也可以双电源供电等。
TDA1521A常用于调谐器、录音机、组合音响等电声设各中。
TDA1521 A采用9脚单列直插塑封结构,图所示为TDA1521A双声道音频功放电路。
TDA1521A还有其他的应用电路。
关于TDA1521A的详细资料请参见集成电路手册
漫步者低音炮电路图
外围元件较少的2×15W功放电路(tda1521)
用高保真功放IC TDA1521A制作功放电路,具有外围元件少,不用调试,一装就响的特点。
适合自制,用于随身听功率接续,或用于改造低档电脑有源音箱。
TDA1521A采用九脚单列直插式塑料封装,具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。
TDA1521A既可用正负电源供电,也可用单电源供电,电路原理分别见图1(a)、(b)(点此下载原理图)。
双电源供电时,可省去两个音频输出电容,高低音音质更佳。
单电源供电时,电源滤波电容应尽量靠近集成电路的电源端,以避免电路内部自激。
制作时一定要给集成块装上散热片才能通电试音,否则容易损坏集成块。
散热板不能小于200×100×2mm3。
