建筑设备安装工程概预算 通风空调安装工程工程量计算

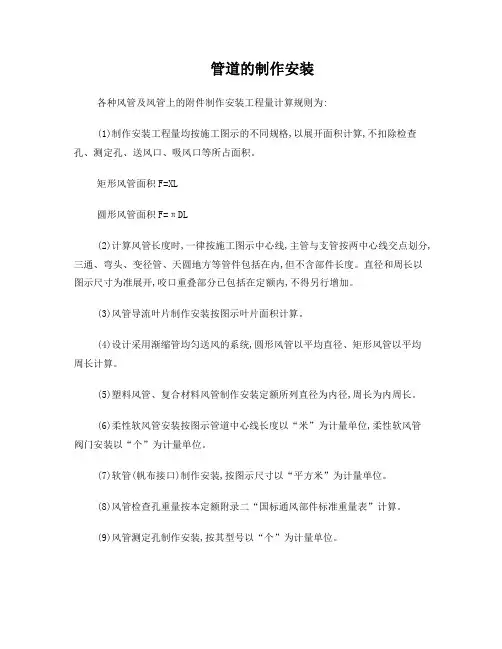

管道的制作安装各种风管及风管上的附件制作安装工程量计算规则为:(1)制作安装工程量均按施工图示的不同规格,以展开面积计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积。

矩形风管面积F=XL圆形风管面积F=πDL(2)计算风管长度时,一律按施工图示中心线,主管与支管按两中心线交点划分,三通、弯头、变径管、天圆地方等管件包括在内,但不含部件长度。

直径和周长以图示尺寸为准展开,咬口重叠部分已包括在定额内,不得另行增加。

(3)风管导流叶片制作安装按图示叶片面积计算。

(4)设计采用渐缩管均匀送风的系统,圆形风管以平均直径、矩形风管以平均周长计算。

(5)塑料风管、复合材料风管制作安装定额所列直径为内径,周长为内周长。

(6)柔性软风管安装按图示管道中心线长度以“米”为计量单位,柔性软风管阀门安装以“个”为计量单位。

(7)软管(帆布接口)制作安装,按图示尺寸以“平方米”为计量单位。

(8)风管检查孔重量按本定额附录二“国标通风部件标准重量表”计算。

(9)风管测定孔制作安装,按其型号以“个”为计量单位。

(10)钢板通风管道、净化通风管道、玻璃钢通风管道、复合材料风管的制作安装中已包括法兰、加固框和吊托架,不得另行计算。

(11)不锈钢通风管道、铝板通风管道的制作安装中不包括法兰和吊托架,可按相应定额以“千克”为计量单位另行计算。

(12)塑料通风管制作安装不包括吊托架,可按相应定额以“千克”为计量单位计算。

调节阀、风口、百叶窗、风帽、罩类、消声器、过滤器、电加热器、风机减震台座等各类通风、空调部件的制作安装工程量计算规则为:(1)标准部件的制作,按其成品重量以“千克”为计量单位,根据设计型号、规格,按本册定额附录二“国标通风部件标准重量表”计算重量,非标准部件按图示成品重量计算。

部件安装按图示规格尺寸(周长或直径)以“个”为计量单位,分别执行相应定额。

(2)钢百叶窗及活动金属百叶风口的制作以“平方米”为计量单位,安装按规格以“个”为计量单位。

第1篇一、项目概述本工程为某办公楼安装工程，包括给排水、电气、通风空调、消防、智能化等系统的安装工程。

工程地点位于XX市XX区，总建筑面积为30000平方米。

本工程量计算稿旨在详细列出各项安装工程量的计算过程，为工程预算和施工提供依据。

二、工程量计算原则1. 计算依据：本工程量计算稿依据《建设工程工程量清单计价规范》（GB 50500-2013）、《建筑工程建筑面积计算规范》（GB/T 50353-2013）等相关规范和标准进行计算。

2. 计算单位：本工程量计算稿采用国家统一计量单位，即米（m）、平方米（m²）、吨（t）、千瓦（kW）等。

3. 计算精度：本工程量计算稿的计量单位精确到小数点后两位。

三、工程量计算内容1. 给排水系统（1）给水管道安装a. 管道材质：镀锌钢管b. 管道规格：DN20-DN150c. 管道安装长度：根据图纸尺寸计算，总长度为20000md. 管道接口：螺纹连接e. 工程量计算：20000m × 1.5元/m = 30000元（2）排水管道安装a. 管道材质：PVC-U排水管b. 管道规格：DN100-DN200c. 管道安装长度：根据图纸尺寸计算，总长度为15000md. 管道接口：承插连接e. 工程量计算：15000m × 1.2元/m = 18000元2. 电气系统（1）低压配电箱安装a. 配电箱规格：20kVb. 配电箱数量：50台c. 配电箱安装高度：1.5md. 工程量计算：50台× 2000元/台 = 100000元（2）照明灯具安装a. 照明灯具类型：LED节能灯b. 照明灯具数量：1000套c. 照明灯具安装高度：2.5md. 工程量计算：1000套× 100元/套 = 100000元3. 通风空调系统（1）风机安装a. 风机类型：离心风机b. 风机数量：100台c. 风机安装高度：3md. 工程量计算：100台× 5000元/台 = 500000元（2）空调机组安装a. 空调机组类型：多联机b. 空调机组数量：50台c. 空调机组安装高度：3md. 工程量计算：50台× 8000元/台 = 400000元4. 消防系统（1）消防水源安装a. 消防水源类型：消防水池b. 消防水源数量：2座c. 消防水源容量：5000m³d. 工程量计算：2座× 5000元/座 = 10000元（2）消防喷淋头安装a. 消防喷淋头类型：湿式喷淋头b. 消防喷淋头数量：2000套c. 工程量计算：2000套× 50元/套 = 100000元5. 智能化系统（1）综合布线a. 线缆类型：超五类线b. 线缆长度：20000mc. 线缆接口：RJ45d. 工程量计算：20000m × 1.2元/m = 24000元（2）监控设备安装a. 监控设备类型：网络摄像头b. 监控设备数量：100套c. 监控设备安装高度：2md. 工程量计算：100套× 1000元/套 = 100000元四、工程量汇总1. 给排水系统：总工程量58000元2. 电气系统：总工程量200000元3. 通风空调系统：总工程量900000元4. 消防系统：总工程量110000元5. 智能化系统：总工程量124000元6. 工程量合计：总工程量2140000元五、结论本工程量计算稿根据相关规范和标准，详细列出了给排水、电气、通风空调、消防、智能化等系统的安装工程量。

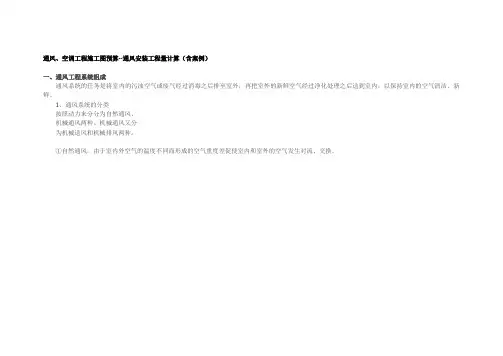

通风、空调工程施工图预算--通风安装工程量计算（含案例）一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外，再把室外的新鲜空气经过净化处理之后送到室内，以保持室内的空气清洁、新鲜。

1、通风系统的分类按照动力来分分为自然通风、机械通风两种。

机械通风又分为机械送风和机械排风两种。

①自然通风：由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。

②机械通风机械通风分为机械送风和机械排风两种。

机械送风：利用风机产生的动力，使空气在通风管道系统内沿一定的方向流动，分送到各用其房间或用气点。

如下图所示Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。

如下图所示动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。

Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

空调系统安装工程量的计算以及清单报价1. 引言该文档旨在提供关于空调系统安装工程量计算和清单报价的详细信息。

本文将介绍如何计算空调系统安装所需的工程量，并提供一个范例清单报价，以供参考。

2. 工程量计算方法2.1 空调设备数量计算在计算安装工程量之前，首先需要确定安装的空调设备数量。

根据实际需求和设计要求，确定每个房间或区域所需的空调设备数量。

2.2 管道和电缆长度计算根据空调系统的设计图纸和布置要求，测量出所需的管道和电缆的长度。

将每个房间或区域的管道和电缆长度累加，得出总长度。

2.3 吊装和安装时间计算根据实际情况和项目进度计划，估计吊装和安装每个空调设备所需的时间。

将各个设备的安装时间累加，得出总时间。

2.4 人工和材料计算根据实际情况，估计完成安装工程所需的人工和材料数量。

考虑到不同工种的人力需求以及各种材料的消耗量，将所有人工和材料数量加总。

3. 清单报价范例根据以上工程量计算方法，以下是一个范例空调系统安装清单报价：工程量计算清单- 空调设备数量：10台- 管道总长度：150米- 电缆总长度：200米- 吊装和安装时间：3天- 人工数量：5人- 材料清单：（列出所有所需材料及数量）报价总结- 空调设备安装费用：XXXX元- 管道和电缆安装费用：XXXX元- 吊装和安装费用：XXXX元- 人工费用：XXXX元- 材料费用：XXXX元- 总报价：XXXX元请注意，以上报价仅为范例，实际报价应根据具体项目情况进行调整。

4. 结论通过本文档，您可以了解到如何计算空调系统安装工程量，并获得一个范例清单报价作为参考。

希望这些信息对于空调系统安装工程的计划和预算编制有所帮助。

如有任何疑问或需要进一步的帮助，请随时与我们联系。

谢谢！。

通风空调工程工程量清单项目及工程量计算规则一、通风设备安装及部件制作安装（项目编码：030901）1、空气加热器、冷却器、除尘设备（项目编码：030901001、003）工程内容包括：安装；减震台座制作安装；设备支架制作、安装；支架台座除锈、刷油。

应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

2、通风机（项目编码：030901002）工程内容包括：安装；设备支架制作、安装；支架除锈、刷油。

应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

3、空调器（项目编码：030901004）工程内容包括：安装；软管接口制作、安装。

应根据项目特征（形式、质量、安装位置）以“台”为计量单位，工程量按设计图示数量计算。

分段组装式以“kg”为计量单位，按设计图示质量计算。

4、风机盘管（项目编码：030901005）工程内容包括：安装；软管接口制作、安装。

设备支架制作、安装；支架除锈、刷油。

应根据项目特征（形式、安装位置；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

5、密闭门制作安装（项目编码：030901006）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。

6、挡水板制作安装（项目编码：030901007）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。

7、滤水器、溢水盘制作安装；金属壳体制作安装（项目编码：030901008~009）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（特征；用途；除锈、刷油设计要求）以“kg”为计量单位，工程量按设计图示质量计算。

8、过滤器（项目编码：030901010）工程内容包括：安装；支架制作、安装；除锈、刷油。

通风及空调设备-工程量计算规则通风及空调设备-工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。

包括弯头、三通、变径管、天圆地方等管件的长度。

任务二通风空调工程量计算及计价1、通风通风是将室内被污染的空气直接或经净化后排至室外，将室外新鲜空气补充进室内，并保持室内的空气环境符合卫生标准和生产工艺要求或人们的生活需要。

通风可分为自然通风和机械通风。

机械通风系统又分为机械排风和机械送风两种。

机械排风系统一般由有害物收集器（吸风口）、净化设备、风管、阀门、通风机、排风口、风帽等组成；机械送风系统由进气室（进风口）、风道、通风机、送风口、阀门等组成。

(1)风道风道是通风与空调系统中的主要部件。

其断面形式有矩形和圆形两种。

常见的风道材料有普通薄钢板、镀锌薄钢板、塑料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风管等。

连接方式有咬口、焊接和法兰连接三种。

(2)阀门阀门是通风与空调系统中用来调节风量或防止系统火灾的附件。

常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、防火阀等。

(3)进、排风装置进风装置是从室外采集洁净空气，即送风，或空调新风系统的新风口、进风塔、进风窗口。

排风装置是将排风系统汇集的污浊空气排至室外，如排风口（罩）、排风塔、排风帽等。

(4)室内送排风口室内送排风口是通风与空调系统中的末端装置，常见的有散流器、百叶送排风口、空气分布器、条缝型送风口等。

(5)风机风机按工作原理可分为离心式风机和轴流式风机。

离心式风机的主要性能参数有：①风压：是风机在标准化状态下工作时空气进入风机后所提高的压力，单位为Pa。

②风量：即流量，是风机在标准状态下工作时单位时间内所输送的空气体积，计量单位为“立方米/小时”或“立方米/秒”。

③功率和效率：功率分为有效功率和轴功率，计算单位为千瓦（kW）。

有效功率是风机在单位时间内传递给空气的能量，轴功率是电动机传递给风机轴的功率，两者的比值就是效率。

④转速：是风机轴每分钟转动的次数，单位为转/分钟。

轴流式风机是空气按轴向流过风机，其特点是风压比离心式风机低，但可在低压下输送大量的空气。

风机按其输送的气体不同又分为一般性气体通风机、高温通风机（防排烟风机）、防爆通风机、防腐通风机、耐磨通风机等。

通风及空调设备-工程量计算规则2007年04月01日星期日 21:38工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。

在此输入你的公司名称自通风空调安装工程工程量计算规则通风空调安装工程工程量计算规则第一章通风空调设备安装说明一、本章定额包括空气加热器(冷却器)安装、滤尘器安装、吊式空调器安装、落地式空调器安装、分体式空调器安装、分段组合式空调器安装、恒温恒湿机(精密空调机)安装、空气幕安装、风机盘管安装、离心式通风机安装、轴流式通风机安装、混(斜)流式通风机安装、屋顶式通风机安装、无动力屋顶排风球安装、诱导风机安装、射流风机安装、手摇、脚踏电动两用通风机安装、活塞式制冷机组安装、螺杆式制冷机组安装、离心式制冷机组安装、热泵式(风冷模块式)制冷机组安装、多联式制冷机组(室外机)安装、冷却塔安装。

二、设备安装项目的基价中不包括设备费和应配备的地脚螺栓、减震器、减震吊钩、减震台座的价值。

吊装设备包含设备支吊架的制作安装；落地式安装的设备不含基础制作安装，设备基础按实另行计算。

三、通风机安装项目内包括电动机安装,其安装形式包括A、B、C或D型,也适用不锈钢和塑料风机安装。

四、25号通风机安装，执行20号通风机安装项目，定额乘以系数1.15；30号通风机安装，执行20号通风机安装项目，定额乘以系数1.3。

五、空调器、风机盘管、空气幕安装项目已包括安装前的试压、试电工作。

六、分体式空调器（5000W以内）安装项目中包括随设备带来的支架安装，其设备支架价值含在设备中，不得另行计算。

七、分段组合式空调器安装项目，以三段为计算基础，每增加一段乘以系数1.3。

八、轴流式消防高温排烟风机安装执行轴流式通风机安装项目，人工乘以系数1.1。

九、轴流式通风机如果安装在墙体内，执行吊装式轴流通风机项目，人工、材料乘以系数0.7。

十、排气扇安装执行第四册《电气设备安装工程》相应项目。

十一、多联机空调系统的室内机如采用壁挂式或落地式安装，执行分体式空调器安装项目，如采用吊式暗（明）装形式，则执行风机盘管安装项目。

十二、空调制冷机组、冷却塔、恒温恒湿机(精密空调机)安装工作内容包括：1．施工准备、设备、材料及施工机具搬运、设备开箱、点件、外观检查、配合基础验收、铲麻面、划线、定位、起重机具装拆、清洗、吊装、组装、安放垫铁及地脚螺栓、设备找正、调平、精平、焊接、固定、灌浆、单机试运转等全过程。
