通风工程量计算说明及计算规则一、工程量计算说明(一)、薄钢板通风管道制作与安装的有关说明:1.整个通风系统设计采用渐缩管均匀送风者,圆形风管按平均直径,矩形风管按平均周长执行相应规格项目,其人工乘以系数2.5。
2.镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的,如设计要求不用镀锌薄钢板者,板材可以换算,其他不变。
3.风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目。
4.如制作空气幕送风管时,按矩形风管平均周长执行相应风管规格项目,其人工乘以系数3,其余不变。
5.薄钢板通风管道制作安装项目中,包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工,但不包括过跨风管落地支架。
落地支架执行设备支架项目。
6.薄钢板风管项目中的板材,如设计要求厚度不同者可以换算,但人工、机械不变。
7.项目中的法兰垫料如设计要求使用材料品种不同者可以换算,但人工不变。
使用泡沫塑料者每千克橡胶板换算为泡沫塑料0.125kg;使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0.5kg。
(二)、净化通风管道制作安装的有关说明:1.净化通风管道制作安装子目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架,不包括过跨风管落地支架。
落地支架执行设备支架项目。
2.净化风管子目中的板材,如设计厚度不同者可以换算,人工、机械不变。
3.圆形风管执行矩形风管有关项目。
4.风管涂密封胶是按全部口缝外表面涂抹考虑的,如设计要求口缝不涂抹而只在法兰处涂抹者,每10m2风管应减去密封胶1.5kg和人工0.37工日。
5.风管项目中,型钢未包括镀锌费,如设计要求镀锌时,另加镀锌费。
6.净化通风管道制作安装定额按空气洁净度100000级编制的。
(三)、不锈钢板通风管道制作安装的有关说明:1.矩形风管执行圆形风管有关项目。
2.不锈钢吊托支架使用本章的项目。
3.风管凡以电焊考虑的项目,如需使用手工氩弧焊者,其人工乘以系数1.238,材料乘以系数1.163,机械乘以系数1.673。

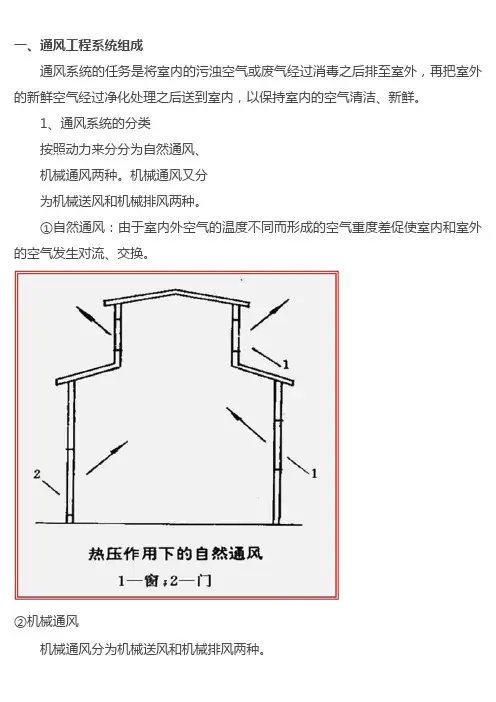

干货|图解通风工程量计算,赶快收藏!2014-09-01筑龙造价一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外,再把室外的新鲜空气经过净化处理之后送到室内,以保持室内的空气清洁、新鲜。
1、通风系统的分类按照动力来分分为自然通风、机械通风两种。
机械通风又分为机械送风和机械排风两种。
①自然通风:由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。
②机械通风机械通风分为机械送风和机械排风两种。
机械送风:利用风机产生的动力,使空气在通风管道系统内沿一定的方向流动,分送到各用其房间或用气点。
如下图所示。
机械排风:利用风机产生的动力,将室内污浊的空气或废气经过消毒之后排至室外。
如下图所示。
2、通风工程系统组成①送风(给风)系统组成(J系统),如下图所示。
吸(回、排)风口:将房间内浊气吸入回风管道,送回空气处理室处理。
管道配件(管件):弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
管道部件:各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成,如下图所示。
排风口:将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
排风管:输送浊气的管道。
排风机:排风机是将浊气用机械能量从排气管中排出。
风帽:将浊气排入大气中,防空气倒灌及防雨水灌入的部件。
除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中,将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
其他管件和部件等:见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用:用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量,以施工图图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,按㎡计量。
①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠部分也不增加。
②风管长度计算:一律以施工图所示中心线长度为准。
一、通风管道工程量计算规则1、风管工程量计算,不分材质均以施工图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,以平方米计量。
①、圆形风管展开面积,不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠所占面积,咬口重叠部分也不增加。
②风管长度计算,一律以施工图所示中心线长度为准,包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度,其部件长度值见下表:序号部件名称部件长度1 蝶阀 1502 止回阀 3003 密闭式对开多叶调节阀 2104 圆形风管防火阀 D+2405 矩形风管防火阀 B+240注:D为风管外径,B为方风管外边高。
③、风管制作与安装定额包括:弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料,而法兰和支架、吊架、托架按定额规定计算其价值后,还要计算其材料数量,并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括:过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额。
但是零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费,其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理,按实计算费用。
⑤、塑料风管、管件制作需要热煨,其木制胎具时,按一等枋材计价摊销。
当风管工程量在30平方米以上时,摊销0.06M3/10M2;30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时,在场外生产的施工组织设计方案必须经过审批,其运输费按下方法计算:运费=车次数×车核定吨位×吨千米单价×里程车次数=加工件总质量/车次核定吨位×装载系数装载系数:非标准设备及通风部件为0.7;通风管及关件为0.5。

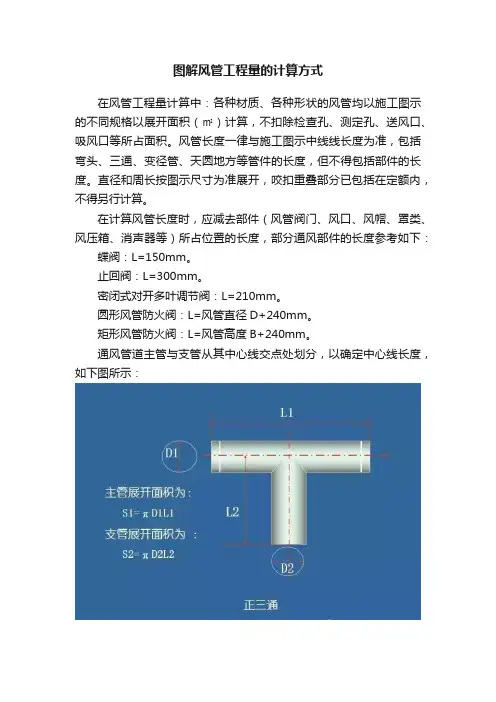

图解风管工程量的计算方式
在风管工程量计算中:各种材质、各种形状的风管均以施工图示的不同规格以展开面积(㎡)计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积。
风管长度一律与施工图示中线线长度为准,包括弯头、三通、变径管、天圆地方等管件的长度,但不得包括部件的长度。
直径和周长按图示尺寸为准展开,咬扣重叠部分已包括在定额内,不得另行计算。
在计算风管长度时,应减去部件(风管阀门、风口、风帽、罩类、风压箱、消声器等)所占位置的长度,部分通风部件的长度参考如下:蝶阀:L=150mm。
止回阀:L=300mm。
密闭式对开多叶调节阀:L=210mm。
圆形风管防火阀:L=风管直径D+240mm。
矩形风管防火阀:L=风管高度B+240mm。
通风管道主管与支管从其中心线交点处划分,以确定中心线长度,如下图所示:
【附】风管工程的一般知识:
风管制作:放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支、钻孔、铆焊、上法兰、组对。
风管安装:找标高、打支架墙洞、配合预留孔、埋设托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。
【注】上面是小编给大家整理的知识点,但是下面就是小编给大家带来的福利了,大家在工作和学习中一定会需要规范和图集。
小编就来告诉大家怎么样能免费获得。
在手机应用市场中搜索“又土又木”,下载手机app,那样就可以免费获取了
下载地址:
本文为头条号作者发布,不代表今日头条立场。
一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外,再把室外的新鲜空气经过净化处理之后送到室内,以保持室内的空气清洁、新鲜。
1、通风系统的分类按照动力来分分为自然通风、机械通风两种。
机械通风又分为机械送风和机械排风两种。
①自然通风:由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。
②机械通风机械通风分为机械送风和机械排风两种。
机械送风:利用风机产生的动力,使空气在通风管道系统内沿一定的方向流动,分送到各用其房间或用气点。
如下图所示。
机械排风:利用风机产生的动力,将室内污浊的空气或废气经过消毒之后排至室外。
如下图所示。
2、通风工程系统组成①送风(给风)系统组成(J系统),如下图所示。
吸(回、排)风口:将房间内浊气吸入回风管道,送回空气处理室处理。
管道配件(管件):弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
管道部件:各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成,如下图所示。
排风口:将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
排风管:输送浊气的管道。
排风机:排风机是将浊气用机械能量从排气管中排出。
风帽:将浊气排入大气中,防空气倒灌及防雨水灌入的部件。
除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中,将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
其他管件和部件等:见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用:用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量,以施工图图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,按㎡计量。
①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠部分也不增加。
②风管长度计算:一律以施工图所示中心线长度为准。
包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。

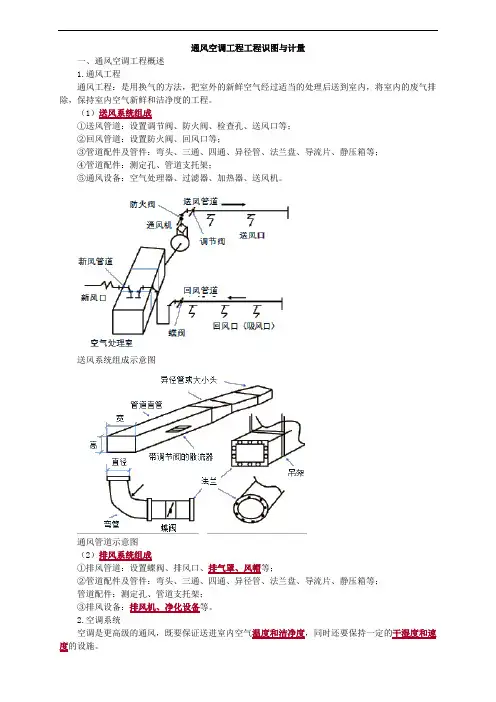

通风空调工程工程识图与计量一、通风空调工程概述1.通风工程通风工程:是用换气的方法,把室外的新鲜空气经过适当的处理后送到室内,将室内的废气排除,保持室内空气新鲜和洁净度的工程。
(1)送风系统组成①送风管道:设置调节阀、防火阀、检查孔、送风口等;②回风管道:设置防火阀、回风口等;③管道配件及管件:弯头、三通、四通、异径管、法兰盘、导流片、静压箱等;④管道配件:测定孔、管道支托架;⑤通风设备:空气处理器、过滤器、加热器、送风机。
送风系统组成示意图通风管道示意图(2)排风系统组成①排风管道:设置蝶阀、排风口、排气罩、风帽等;②管道配件及管件:弯头、三通、四通、异径管、法兰盘、导流片、静压箱等;管道配件:测定孔、管道支托架;③排风设备:排风机、净化设备等。
2.空调系统空调是更高级的通风,既要保证送进室内空气温度和洁净度,同时还要保持一定的干湿度和速度的设施。
(1)空调工程分类按集中程度分类:集中、局部、混合式的空调系统;按使用新风量分类:直接式、部分回风式、全部回风式的空调系统;按热湿负荷介质分类:全空气式、水-空气式、全水式、制冷剂式的空调系统。
(2)空调系统的组成通风管道及部件:通风管道、管件、部件等;制冷管道及附件:给水管、回水管、阀门等;通风设备:通风机,加热、加湿、过滤器等;制冷设备:压缩机,交换、蒸发、冷凝器等。
空调风管系统示意图二、通风空调工程识图1.图例2.通风空调识图通风空调工程图是由图纸目录,设计说明及主要设备材料表,平面图、剖面图、系统图、原理图、详图等组成。
按空气流动的方向进行读图或按平面图、剖面图、系统图、详图的顺序进行。
平面图:主要指各层各系统平面图、空调机房平面图、制冷机房平面图。
系统平面图表明通风空调设备和系统风管在建筑物内的平面布置情况。
空调机房平面图表明空调设备在机房的平面布置、设备与风管系统的连接情况。
读图时应查明系统的编号与数量;查明末端装置的种类、型号规格与平面布置位置;查明风管材料、形状、规格尺寸,设备布置及型号。
通风工程工程量计算规则一、通风管道工程量计算规则1、风管工程量计算,不分材质均以施工图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,以平方米计量。
①、圆形风管展开面积,不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠所占面积,咬口重叠部分也不增加。
②风管长度计算,一律以施工图所示中心线长度为准,包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度,其部件长度值见下表:③、风管制作与安装定额包括:弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料,而法兰和支架、吊架、托架按定额规定计算其价值后,还要计算其材料数量,并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括:过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额。
但是零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费,其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理,按实计算费用。
⑤、塑料风管、管件制作需要热煨,其木制胎具时,按一等枋材计价摊销。
当风管工程量在30平方米以上时,摊销0.06M3/10M2;30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时,在场外生产的施工组织设计方案必须经过审批,其运输费按下方法计算:运费=车次数×车核定吨位×吨千米单价×里程车次数=加工件总质量/车次核定吨位×装载系数装载系数:非标准设备及通风部件为:0.7;通风管及关件为0.5。
不足一车按一车计算。
⑦、通风管制作安装,按材质、风管形状、直径大小和钣料厚度而不论制作方法(咬口、焊接口),分别套用定额。

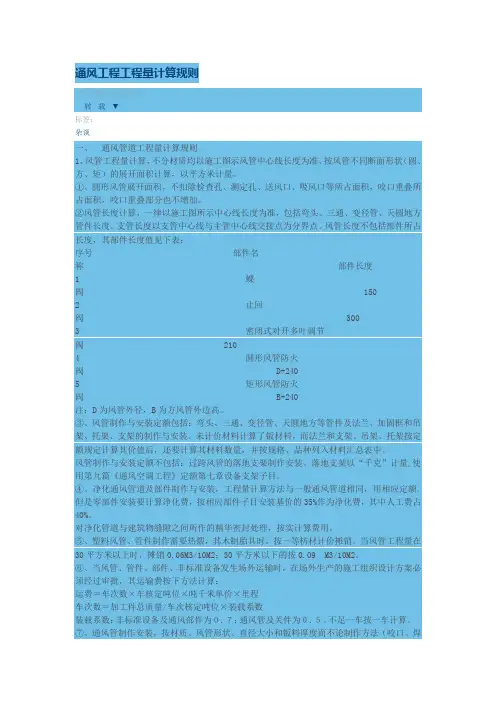

通风工程工程量计算规则(2011-06-23 23:53:29)转载▼标签:杂谈一、通风管道工程量计算规则1、风管工程量计算,不分材质均以施工图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,以平方米计量。
①、圆形风管展开面积,不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠所占面积,咬口重叠部分也不增加。
②风管长度计算,一律以施工图所示中心线长度为准,包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度,其部件长度值见下表:序号部件名称部件长度1 蝶阀1502 止回阀3003 密闭式对开多叶调节阀2104 圆形风管防火阀D+2405 矩形风管防火阀B+240注:D为风管外径,B为方风管外边高。
③、风管制作与安装定额包括:弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料,而法兰和支架、吊架、托架按定额规定计算其价值后,还要计算其材料数量,并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括:过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额。
但是零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费,其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理,按实计算费用。
⑤、塑料风管、管件制作需要热煨,其木制胎具时,按一等枋材计价摊销。
当风管工程量在30平方米以上时,摊销0.06M3/10M2;30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时,在场外生产的施工组织设计方案必须经过审批,其运输费按下方法计算:运费=车次数×车核定吨位×吨千米单价×里程车次数=加工件总质量/车次核定吨位×装载系数装载系数:非标准设备及通风部件为0.7;通风管及关件为0.5。
图解通风工程量计算要点通风工程量计算是通风系统设计中的重要环节,准确地计算出通风量,可以保证室内空气质量,维护工业生产安全和减少能源浪费。
本文将详细介绍通风工程量计算要点,通过图解方式让读者更好地理解计算方法。
一、通风系统简介通风系统包括送风系统、排风系统和混合风系统,送风系统和排风系统一般是独立设计的。
送风系统主要将外界新鲜空气送入室内,排风系统则将室内污浊空气排出,在使用中二者需要相互协调,以达到适宜的室内环境。
混合风系统则是把室内新风与回风混合后再送往室内,由于回风中含有室内温度更高的空气,所以通过混合后送往室内的风温会有所升高,节省了供热费,但同时也可能影响室内空气品质。
二、通风量计算根据通风系统注风、排风、混合风等不同情况,通风量的计算方法也不相同。
下面我们将详细介绍各系统的通风量计算要点。
1. 注风系统通风量计算注风系统通风量计算主要涉及以下几个方面:•通风量的计算方法•注风风口的选择•注风管道的计算1.1 通风量的计算方法注风系统是将外界新鲜空气送入室内,与室内空气混合后形成流通气流,根据物质平衡原理,可得到注风量的计算公式:V = g / m其中 V 表示注风系统通风量,单位是 m³/h; g 是每单位时间内送入室内的新鲜空气质量,单位是 g/h; m 是单位质量空气的体积,单位是 m³/g。
1.2 注风风口的选择注风风口的选择要根据注风量和风口风速来确定。
一般来说,小型室内风口的选型要满足以下几个要求:•注风风口满足每小时换气次数要求;•风口的面积要满足通风量的要求;•风口的布置要均匀,避免局部死角;1.3 注风管道的计算注风管道的计算一般分为初选、校核和优化设计三个步骤。
在初选阶段,应根据注风量、管道长度和阻力系数等参数确定管道的直径和布置方式。
在校核阶段,应将实测的管道阻力与计算结果进行比较,确保管道的质量和效率。
在优化设计阶段,挑选合适的材料和管道形式以及加强管道的保温措施等措施,提高注风系统的效率和性能。
精心整理通风工程工程量计算规则一、通风管道工程量计算规则1、风管工程量计算,不分材质均以施工图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,以平方米计量。
规格、品种列入材料汇总表中。
风管制作与安装定额不包括:过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额。
但是零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费,其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理,按实计算费用。
⑤、塑料风管、管件制作需要热煨,其木制胎具时,按一等枋材计价摊销。
当风管工程量在30平方米以上时,摊销0.06M3/10M2;30平方米以下的按0.09M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时,在场外生产的施工组织设计方案必须经过审批,其运输费按下方法计算:运费=车次数×车核定吨位×吨千米单价×里程车次数=加工件总质量/车次核定吨位×装载系数装载系数:非标准设备及通风部件为:0.7;通风管及关件为0.5。
不足一车按一车计算。
⑦、通风管制作安装,按材质、风管形状、直径大小和钣料厚度而不论制作方法(咬口、焊接口),分别套用定额。
3.0,3、?4、。
?5、千克”计计量。
?六、风管部件----销声器制作与安装工程量?以质量计量其制作工程量,以个计量其安装工程量。
?七、空调部件及设备支架制作安装工程量?1、金属空调器壳体、滤水器、溢水盘按施工图要求,查标准图或《通风空调工程》定额附录一计算质量,非标准部件按成品质量计算。
?2、钢挡水板按空调器端面面积计算工程量以“平方米”计量,计算式如下:?挡水板面积=空调器断面积×挡水板张数?或挡水板面积=A×?B×张数?钢挡水板制作安装以曲折数(3折\6折)和板距分档次,套用相应子目。
干货|图解通风工程量计算,赶快收藏!2014-09-01筑龙造价一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外,再把室外的新鲜空气经过净化处理之后送到室内,以保持室内的空气清洁、新鲜。
1、通风系统的分类按照动力来分分为自然通风、机械通风两种。
机械通风又分为机械送风和机械排风两种。
①自然通风:由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。
②机械通风机械通风分为机械送风和机械排风两种。
机械送风:利用风机产生的动力,使空气在通风管道系统内沿一定的方向流动,分送到各用其房间或用气点。
如下图所示。
机械排风:利用风机产生的动力,将室内污浊的空气或废气经过消毒之后排至室外。
如下图所示。
2、通风工程系统组成①送风(给风)系统组成(J系统),如下图所示。
吸(回、排)风口:将房间内浊气吸入回风管道,送回空气处理室处理。
管道配件(管件):弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
管道部件:各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成,如下图所示。
排风口:将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
排风管:输送浊气的管道。
排风机:排风机是将浊气用机械能量从排气管中排出。
风帽:将浊气排入大气中,防空气倒灌及防雨水灌入的部件。
除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中,将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
其他管件和部件等:见送风系统。
二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用:用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量,以施工图图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,按㎡计量。
①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠部分也不增加。
②风管长度计算:一律以施工图所示中心线长度为准。
通风管道工程量计算规则一、通风管道工程量计算规则1、风管工程量计算,不分材质均以施工图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,以平方米计量。
①、圆形风管展开面积,不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠所占面积,咬口重叠部分也不增加。
②风管长度计算,一律以施工图所示中心线长度为准,包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度,其部件长度值见下表:序号部件名称部件长度1蝶阀1502止回阀3003密闭式对开多叶调节阀2104圆形风管防火阀D+2405矩形风管防火阀B+240注:D为风管外径,B为方风管外边高。
③、风管制作与安装定额包括:弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料,而法兰和支架、吊架、托架按定额规定计算其价值后,还要计算其材料数量,并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括:过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额。
但是零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费,其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理,按实计算费用。
⑤、塑料风管、管件制作需要热煨,其木制胎具时,按一等枋材计价摊销。
当风管工程量在30平方米以上时,摊销0.06M3/10M2;30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时,在场外生产的施工组织设计方案必须经过审批,其运输费按下方法计算:运费=车次数×车核定吨位×吨千米单价×里程车次数=加工件总质量/车次核定吨位×装载系数装载系数:非标准设备及通风部件为0.7;通风管及关件为0.5。
通风管道工程量计算规则通风管道工程量计算规则一、通风管道工程量计算规则1、风管工程量计算,不分材质均以施工图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,以平方米计量。
①、圆形风管展开面积,不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠所占面积,咬口重叠部分也不增加。
②风管长度计算,一律以施工图所示中心线长度为准,包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度,其部件长度值见下表:序号部件名称部件长度1蝶阀1502止回阀3003密闭式对开多叶调节阀2104圆形风管防火阀D+2405矩形风管防火阀B+240注:D为风管外径,B为方风管外边高。
③、风管制作与安装定额包括:弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料,而法兰和支架、吊架、托架按定额规定计算其价值后,还要计算其材料数量,并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括:过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额。
但是零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费,其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理,按实计算费用。
⑤、塑料风管、管件制作需要热煨,其木制胎具时,按一等枋材计价摊销。
当风管工程量在30平方米以上时,摊销0.06M3/10M2;30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时,在场外生产的施工组织设计方案必须经过审批,其运输费按下方法计算:运费=车次数×车核定吨位×吨千米单价×里程车次数=加工件总质量/车次核定吨位×装载系数装载系数:非标准设备及通风部件为0.7;通风管及关件为0.5。

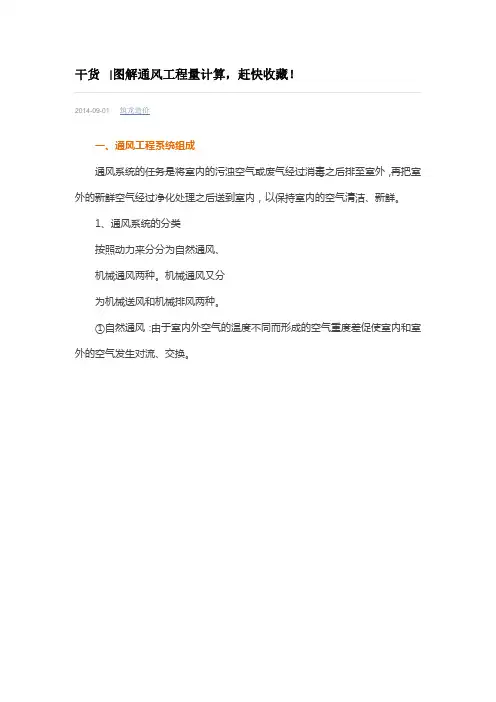

干货|图解通风工程量计算,赶快收藏!
2014-09-01筑龙造价
一、通风工程系统组成
通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外,再把室外的新鲜空气经过净化处理之后送到室内,以保持室内的空气清洁、新鲜。
1、通风系统的分类
按照动力来分分为自然通风、
机械通风两种。
机械通风又分
为机械送风和机械排风两种。
①自然通风:由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。
②机械通风
机械通风分为机械送风和机械排风两种。
机械送风:利用风机产生的动力,使空气在通风管道系统内沿一定的方向流动,分送到各用其房间或用气点。
如下图所示。
机械排风:利用风机产生的动力,将室内污浊的空气或废气经过消毒之后排至室外。
如下图所示。
2、通风工程系统组成①送风(给风)系统组成(J系统),如下图所示。
吸(回、排)风口:将房间内浊气吸入回风管道,送回空气处理室处理。
管道配件(管件):弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。
管道部件:各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。
②排风(P)系统组成,如下图所示。
排风口:将浊气吸入排风管内。
有吸风口、排风口、侧吸罩等部件。
排风管:输送浊气的管道。
排风机:排风机是将浊气用机械能量从排气管中排出。
风帽:将浊气排入大气中,防空气倒灌及防雨水灌入的部件。
除尘器:用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中,将尘粒集中排出。
如旋风除尘器、袋式除尘器、滤尘器等。
其他管件和部件等:见送风系统。
二、通风安装工程量计算
(一)通风管道工程量计算
1、风管工程量计算及定额使用:
用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量,以施工图图示风管中心线长度为准,按风管不同断面形状(圆、方、矩)的展开面积计算,按㎡计量。
①风管展开面积:不扣除检查孔、测定孔、送风口、吸风口等所占面积,咬口重叠部分也不增加。
②风管长度计算:一律以施工图所示中心线长度为准。
包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度。
部件长度值按教材表5.2计取。
③风管制作与安装定额包括:弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
风管制作与安装定额不包括:过跨风管的落地支架制安。
按重量另计其费用,使用通风空调分册相关子目。
④净化通风管道及部件制作与安装,工程量计算方法与一般通风管道相同,用相应定额,但是,零部件安装要计算净化费,按相应部件子目安装基价的35%作为净化费。
其中人工费占40%。
对净化管道与建筑物缝隙之间所做的净化密封处理,按实计算其费用。
⑤塑料风管、管件制作需热煨成型,用木质胎具时,其胎具木材按一等方材计价摊销。
当风管工程量在30㎡以上时,摊销0.06m3/10㎡;30㎡以下时,摊销0.09m3/10㎡。
⑥当风管、管件、部件、非标设备发生场外运输时,在场外生产的施工组织设计必须经过审批,其运费按以下方法计算:
运费=车次数×车核定吨位×吨千米单价×里程
车次数=加工件总重量/车次核定吨位×装载系数
装载系数:非标准设备及通风部件0.7;通风管及管件为0.5。
不足一车按一车计。
⑦通风管制作安装:按材质、风管形状、直径大小和钣材厚度而不论制作方法(咬口、焊接),分别套用定额。
⑧薄钢钣风管中钣材,设计要求厚度不同时,可以换算,人工、机械不变。
⑨风管制作安装定额中法兰垫料是按各种材料品种综合考虑的,不得换算。
⑩整个通风系统实际采用渐缩管均匀送风者,圆形管按断面平均直径,矩形管按断面平均周长套用相应归各自u,其人工乘以系数2.5。
另:空气幕送风管制作安装,按矩形风管断面平均周长套用相应风管规格子目,其人工乘以系数3.0,其余不变。
2、风管弯头导流片
按叶片图示面积以㎡计量。
不分单叶片或香蕉形双叶片,均使用同一子目。
3、帆布接头或人造革软管接头
按接头长度以展开面积计算,以㎡计量。
4、风管检查孔制作与安装
以kg计量。
可查通风分册附录《国标通风部件标准质量表》。
5、温度和风量测定孔
以个计量。
6、风道
以砖、石、砼、木、石膏板等制作、安装的通风管道,称为风道。
按土建预算定额有关分部定额执行。
(二)风管管件(配件)展开面积计算公式
风管管件在风管系统中的形状及组合情况如下图所示。
各种风管管件展开面积的计算:1、圆形、矩形直管风管
2、圆形异径管、矩形异径管(大小头)
3、圆形管、矩形管弯头
4、圆形管三通(裤衩管)
⑤圆管加弯三通
5、矩形管三通
6、天圆地方
(三)风管风管部件—阀类制作安装工程量
部件制作安装工程量按质量计算(kg),其质量查阅标准图集或通风空调分册附录《国标通风部件标准质量表》计算。
(四)风管部件—风口制作与安装工程量
通风用风口除钢百叶窗按㎡计算外,其余风口制作均按质量(kg)计算。
(五)风管部件—风帽制作安装工程量
风帽制作以质量计算工程量,安装以个计量。
(六)风管部件—罩类制作安装工程量
制作按质量,安装按个计量。
(七)风管部件—消声器制作与安装工程量
消声器制作安装均以质量计量。
除此之外,还有空调部件及设备支架制作安装、通风机安装、除尘器安装等。
例1:根据下列工程所给条件,立项算量。
例2:根据下列工程所给条件,立项算量。
例3:根据下列工程所给条件,立项算量。
例4:根据下列工程所给条件,立项算量。
例5:某恒温空调工程组成如下,根据所给条件,立项算量。
例6:某恒温空调工程组成如下,根据所给条件,立项算量。
例7:某空调工程组成如下,根据所给条件,立项算量。
例8:某通风工程部分管道组成如下,要求立项算量。
例9:某房间通风空调组成如下,要求立项算量。
